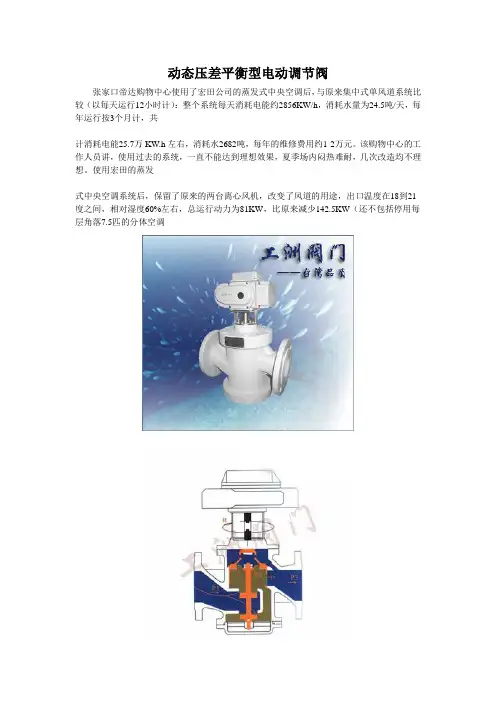

动态压差平衡型电动调节阀张家口帝达购物中心使用了宏田公司的蒸发式中央空调后，与原来集中式单风道系统比较（以每天运行12小时计）：整个系统每天消耗电能约2856KW/h，消耗水量为24.5吨/天，每年运行按3个月计，共计消耗电能25.7万KW.h左右，消耗水2682吨，每年的维修费用约1-2万元。
该购物中心的工作人员讲，使用过去的系统，一直不能达到理想效果，夏季场内闷热难耐，几次改造均不理想。
使用宏田的蒸发式中央空调系统后，保留了原来的两台离心风机，改变了风道的用途，出口温度在18到21度之间，相对湿度60%左右，总运行动力为81KW，比原来减少142.5KW（还不包括停用每层角落7.5匹的分体空调一、材质： 阀体 球墨铸铁 电动执行器外壳铝合金 阀套不锈钢阀芯黄铜 二、动态平衡电动调节阀技术参数： 产品型号 阀门形式规格 压差范围 (KPa) 流量范围 (m0/h) 工作 压力流量 误差流体 温度A/D-EDRV1 二通 DN25 30-300 0.2-2.9 PN165％0-100℃A/D-EDRV2 DN32 30-300 0.5-4-7 A/D-EDRV3 DN40 30-300 1-7-7 A/D-EDRV4 DN50 30-300 2-12.1 A/D-EDRV8 DN65 30-300 3-20.4 A/D-EDRV9 DN80 30-300 5-30.8 A/D-EDRV10 DN1OO 30-300 10-45.3 A/D-EDRV11 DN125 30-300 15-70-7 A/D-EDRV12 DN150 30-300 20-101.8 A/D-EDRV13 DN200 33-300 5.0-360 A/D-EDRV14 DN25022-2104.O-460※注： A-EDRV 动态平衡电动调节阀配直行程电动执行器 D-EDRV 动态平衡电动调节阀配角行程电动执行器三、动态平衡电动调节阀尺寸参数：产品型号 阀门形式规格 外形及安装尺寸 (mm)L H1 H2 D(φ)法兰G 螺纹 A/D-EDRV1 二通 丝口 DN25 160 265 70 G1 A/D-EDRV2 DN32 180 275 70 G1-1/4 A/D-EDRV3 DN40 300 290 90 G1-1/2 A/D-EDRV4 DN50 300 290 90 G2A/D-EDRV5 二通 法兰 DN32 160 220 70 1OO A/D-EDRV6 DN40 200 235 110 110 A/D-EDRV7 DN50 215 230 115 125 A/D-EDRV8 DN65 230 238 120 145 A/D-EDRV9DN80275275146160A/D-EDRV10DNl00 290 295 165 180 A/D-EDRV11 DNl25 315 307 208 21O A/D-EDRV12 DNl50 350 326 205 240 A/D-EDRV13 DN200 430 715 295 295A/D-EDRV14DN250520740345355一、使用范围：本阀门是一种本平衡阀，适用于各种液体管路系统，是一种较为理想的新型节能阀门。
动态平衡调节阀线性比例式电动执行器 DN 15 (3/8” e 1/2”), DN 20 (3/4” e 1”)145014 型电源24 V (ac/dc)ISO 9001 No. 0003意大利卡莱菲功能动态平衡电动调节阀（ＰＩＣＶ）１４５型动态平衡电动调节阀由动态流量平衡阀和电动调节阀组成。
它能够在系统压差变化的情况下自动调节及维持预设定的流量。
流量调节分为两种方式：- 动态平衡设置的最高流量值。
- 根据系统所需要的冷热负荷，由比例式执行器(0-10 V)或开/关型电动执行器来调节流量。
动态平衡电动调节阀带有上/下游压差检测口，便于核实工作压差。
它适合于在供暖/空调系统上使用。
产品范围技术特征材质145 型１４５０１４型执行器的特征线性比例式电动执行器电源： 24 V (ac/dc)功率： 2.5 VA (ac) 1.5 W (dc)启动信号： 0 ~10 V 保护级别： IP 43室内温度范围： 0~50°C 电源线长度： 1.5 m 接口口径： M 30 p,1.5尺寸图UNI EN 10088-3 (AISI 303)不锈钢PTFE EPDM EPDMUNI EN 10270-3 (AISI 302)不锈钢PA6G30非石棉纤维PA6G30PA6水、乙二醇溶液50%16 bar 5 bar -20 ~ 120℃25 ~ 400 kPa 0.08 ~ 0.4 m 3/h 0.08 ~ 0.8 m 3/h 0.12 ~ 1.2 m 3/h±15%20%3/8”, 1/2” , 3/4”, 1” MUNI EN 10226-1 (ISO 7/1)活接套筒3/4” M (ISO 228-1) Euroconus外螺30 p. 1.51/4” F (ISO 228-1)带封盖阀体：阀芯：阀杆及活塞：活塞密封：活塞：压差调节器膜片：弹簧：密封：垫圈：预调节显示器：手柄：特征介质：乙二醇最大比例：最大工作压力：带145014型或656型执行器最大压差值：温度范围：压差工作范围：流量调节范围：精确度：带656型执行器最大流量缩减：接口口径-主管：-145014型及656型执行器连接口径：-压差检测口：工作原理Ab)ΔpG 10G (m 3/h)动态平衡电动调节阀(PICV)其控制流量方式为：- 根据其所控制的环路/末端的冷/热负荷自动调节流量大小；- 在系统压差变化的状态下保持流量稳定。

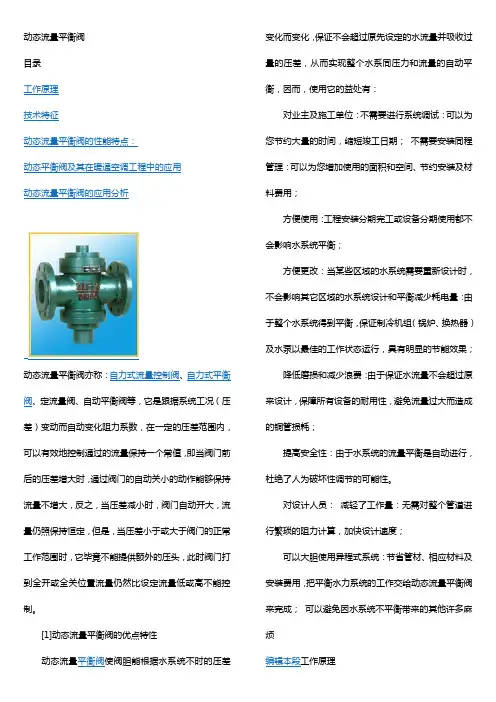

动态流量平衡阀目录工作原理技术特征动态流量平衡阀的性能特点：动态平衡阀及其在暖通空调工程中的应用动态流量平衡阀的应用分析动态流量平衡阀亦称：自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位臵流量仍然比设定流量低或高不能控制。
[1]动态流量平衡阀的优点特性动态流量平衡阀使阀胆能根据水系统不时的压差变化而变化，保证不会超过原先设定的水流量并吸收过量的压差，从而实现整个水系同压力和流量的自动平衡，因而，使用它的益处有：对业主及施工单位：不需要进行系统调试：可以为您节约大量的时间，缩短竣工日期；不需要安装同程管理：可以为您增加使用的面积和空间、节约安装及材料费用；方便使用：工程安装分期完工或设备分期使用都不会影响水系统平衡；方便更改：当某些区域的水系统需要重新设计时，不会影响其它区域的水系统设计和平衡减少耗电量：由于整个水系统得到平衡，保证制冷机组（锅炉、换热器）及水泵以最佳的工作状态运行，具有明显的节能效果；降低磨损和减少浪费：由于保证水流量不会超过原来设计，保障所有设备的耐用性，避免流量过大而造成的铜管损耗；提高安全性：由于水系统的流量平衡是自动进行，杜绝了人为破坏性调节的可能性。
对设计人员：减轻了工作量：无需对整个管道进行繁琐的阻力计算，加快设计速度；可以大胆使用异程式系统：节省管材、相应材料及安装费用，把平衡水力系统的工作交给动态流量平衡阀来完成；可以避免因水系统不平衡带来的其他许多麻烦编辑本段工作原理高度控制和高效的建筑环境需要系统设计工程师在设计中赋予新颖的设计理念。
动态压差平衡型电动调节阀张家口帝达购物中心使用了宏田公司的蒸发式中央空调后，与原来集中式单风道系统比较（以每天运行12小时计）：整个系统每天消耗电能约2856KW/h，消耗水量为24.5吨/天，每年运行按3个月计，共计消耗电能25.7万KW.h左右，消耗水2682吨，每年的维修费用约1-2万元。
该购物中心的工作人员讲，使用过去的系统，一直不能达到理想效果，夏季场内闷热难耐，几次改造均不理想。
使用宏田的蒸发式中央空调系统后，保留了原来的两台离心风机，改变了风道的用途，出口温度在18到21度之间，相对湿度60%左右，总运行动力为81KW，比原来减少142.5KW（还不包括停用每层角落7.5匹的分体空调一、材质：阀体球墨铸铁电动执行器外壳铝合金阀套不锈钢阀芯黄铜二、动态平衡电动调节阀技术参数：产品型号阀门形式规格压差范围(KPa)流量范围(m0/h)工作压力流量误差流体温度A/D-EDRV1二通DN2530-3000.2-2.9PN165％0-100℃A/D-EDRV2DN3230-3000.5-4-7A/D-EDRV3DN4030-3001-7-7A/D-EDRV4DN5030-3002-12.1A/D-EDRV8DN6530-3003-20.4A/D-EDRV9DN8030-3005-30.8A/D-EDRV10DN1OO30-30010-45.3A/D-EDRV11DN12530-30015-70-7A/D-EDRV12DN15030-30020-101.8A/D-EDRV13DN20033-300 5.0-360A/D-EDRV14DN25022-210 4.O-460※注： A-EDRV动态平衡电动调节阀配直行程电动执行器 D-EDRV动态平衡电动调节阀配角行程电动执行器三、动态平衡电动调节阀尺寸参数：产品型号阀门形式规格外形及安装尺寸 (mm)L H1H2D(φ)法兰G螺纹A/D-EDRV1二通丝口DN2516026570G1 A/D-EDRV2DN3218027570G1-1/4 A/D-EDRV3DN4030029090G1-1/2 A/D-EDRV4DN5030029090G2 A/D-EDRV5二通法兰DN32160220701OO A/D-EDRV6DN40200235110110A/D-EDRV7DN50215230115125A/D-EDRV8DN65230238120145A/D-EDRV9DN80275275146160A/D-EDRV10DNl00290295165180A/D-EDRV11DNl2531530720821OA/D-EDRV12DNl50350326205240A/D-EDRV13DN200430715295295A/D-EDRV14DN250520740345355一、使用范围：本阀门是一种本平衡阀，适用于各种液体管路系统，是一种较为理想的新型节能阀门。
