关于静、动态平衡阀的应用

动态平衡阀和静态平衡阀的分析动态平衡阀和静态平衡阀的分析动态平衡阀分为流量（流量动态控制阀）和压差（自力式压差控制阀）控制两种，根据实际需求选用。

动态平衡阀用于解决各台末端因温控阀门频繁动作而引起的支路压差平衡问题。

其和静态区别在于：静态平衡阀（也叫数字锁定平衡阀）需要通过专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，但是每次改动都需要通过仪表对阀进行再锁定，动态的是自力的不用这么麻烦的，依靠管网中被调介质自身的压力变化进行自动恒定流量，静态的在工程造价上要略微便宜些。

动态平衡阀的工作原理：通过改变平衡阀的阀芯的过流面积来适应阀门前后的变化，从而达到控制流量的目的。

动态平衡阀可安装在供水管上，也可安装在回水管上。

当系统流体工作压力超过散热器允许工作压力时，为安全起见，动态平衡阀宜安装在供水管上。

静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，用于解决管路设计中存在的支路压差平衡问题。

静态平衡阀的工作原理是：通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。

静态平衡阀既可安装在供水管上，也可以安装在回水管上，一般要安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。

无论静态平衡阀或动态平衡阀，自身都是阻抗元件，尤其是动态平衡阀，要求系统在选配水泵时必须考虑该平衡阀引起的附加扬程。

平衡阀英络克，压差平衡阀，流量平衡阀，流量平衡阀英络克，平衡阀到英络克，压差平衡阀英络克，流量平衡阀来英络克，流量平衡阀找英络克动态平衡阀和静态平衡阀的分析动态平衡阀分为流量（流量动态控制阀）和压差（自力式压差控制阀）控制两种，根据实际需求选用。

动态平衡阀用于解决各台末端因温控阀门频繁动作而引起的支路压差平衡问题。

静态平衡阀静态平衡阀是一种自动调节液体流量的控制器。

其主要作用是通过调节阀芯的开度，来稳定管道的液体流量。

静态平衡阀的主要组成部分有阀体、阀芯和连接管道。

本文将对静态平衡阀的原理、工作方式和应用场景进行全面介绍。

原理静态平衡阀的核心原理是利用液体的静态压力来控制液体的流量。

当管道里的液体流动时，液体的速度将会改变，产生压力差，使得流量出现波动。

静态平衡阀通过阀芯的调节，使得阀体中液体的静态压力保持不变，从而稳定管道中的流量。

阀芯的调节实际上是根据预设的开度来确定阀芯的位置。

当阀芯开启一定程度时，管道中液体的流量将被限制在一个相对稳定的范围内。

阀芯的开度越小，管道中的流量越小，反之亦然。

需要注意的是，静态平衡阀只能控制液体在管道内的流量，而不能控制管道的压力。

因此，如果需要控制管道的压力，应当考虑其他类型的控制器，例如压力调节器等。

工作方式静态平衡阀的工作方式主要分为手动和自动两种。

手动控制手动控制方式是通过手动旋钮或者螺丝来改变阀芯的开度，从而控制管道内液体的流量。

这种方式适用于一些简单易用的场景，例如小型实验室或者个人制作的装置中，手动控制方式是更为常见的。

自动控制自动控制方式是将阀芯的开度连接到控制系统中，通过传感器等技术手段来实现自动调节液体流量的目的。

这种方式适用于对流量要求较高、需要长时间稳定运行的场景，例如工业控制系统中的流量控制。

应用场景静态平衡阀适用于需要稳定控制液体流量的场景，常见的应用场景包括：1.实验室：在一些化学实验中，需要严格控制化学反应中的液体流量。

2.自来水调节：在水力供应系统中，为了控制水压和管道的安全运行，需要使用同步调节的静态平衡阀。

3.工业流程控制：在化工、生产线等大型生产场景中，为了控制生产流程和确保生产线稳定运行，需要准确控制液体流量。

结论静态平衡阀是一种非常实用的液体流量控制器，在各个领域都有着广泛的应用。

了解静态平衡阀的原理和功能，对于正确选择控制器和确保生产流程稳定运行具有重要的意义。

平衡阀，静态平衡阀及动态平衡阀基本工作原理介绍暖通空调系统一、暖通空调系统常见的几种水力平衡设备：暖通空调系统常见的水力平衡设备主要有用于消除静态水力失调、实现静态水力平衡的静态水力平衡阀和用于消除动态水力失调、实现动态水力平衡的动态压差平衡阀、动态流量平衡阀、动态平衡电动开关阀、"动态压差平衡阀与电动调节阀组合"以及一体式动态平衡电动调节阀等。

1、静态平衡阀：静态平衡阀是消除暖通空调水系统静态水力失调、实现静态水力平衡的主要设备。

静态平衡阀实质上是一个具有明确的"流量-压差-开度"关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。

在暖通空调水系统中，静态平衡阀保证的不是系统中单个管道的流量值，它要维持的是在系统初调试时，通过静态平衡阀的调节作用，使系统中各个管路的流量比值与设计流量的比值一致，这样当系统的总流量等于设计总流量时，各个末端设备及管道的流量也同时达到设计流量。

静态平衡阀主要应用于系统分集水器、分支管道以及末端设备处。

2、动态压差平衡阀：动态压差平衡阀是消除暖通空调系统动态水力失调、实现动态平衡的主要设备之一。

动态压差平衡阀具有关键点定压差功能，它通过阀门内部的自力式机构，能自动地将系统两个关键点之间的压差恒定在设定压差值。

基于全面水力平衡系统对分系统定压、分级定压以及设备定压的要求，动态压差平衡阀广泛地应用在系统主管、分支管道以及各种末端设备处。

3、动态流量平衡阀：动态流量平衡阀是消除系统动态水力失调的设备之一。

动态流量平衡阀实质是在一定的压差范围内维持管道的流量始终不变，流量值的大小可以根据系统要求进行定制，因此它又叫做"定流量平衡阀"。

动态流量平衡阀主要应用于水力系统中要求保持流量不变的管道，如冷水机组冷冻、冷却水管以及采用变风量调节系统制冷供热量的末端设备管道处。

4、动态平衡电动开关阀：动态平衡电动开关阀是暖通空调水系统消除动态水力失调、实现动态平衡的主要设备之一。

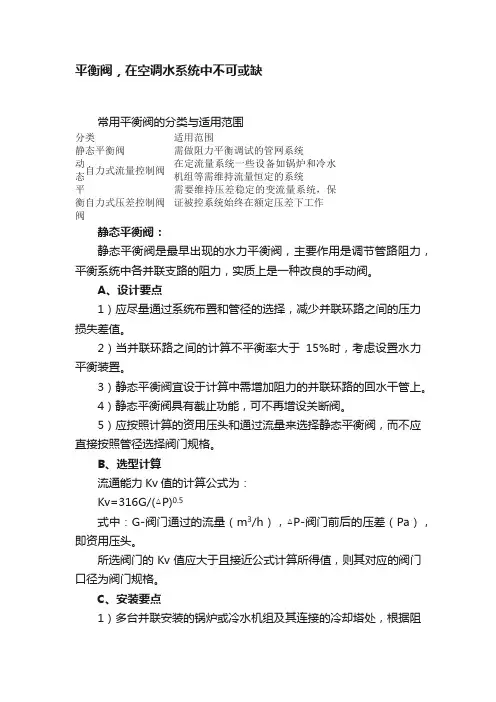

平衡阀，在空调水系统中不可或缺常用平衡阀的分类与适用范围分类适用范围 静态平衡阀需做阻力平衡调试的管网系统 动态平衡阀 自力式流量控制阀 在定流量系统一些设备如锅炉和冷水机组等需维持流量恒定的系统 自力式压差控制阀需要维持压差稳定的变流量系统，保证被控系统始终在额定压差下工作静态平衡阀：静态平衡阀是最早出现的水力平衡阀，主要作用是调节管路阻力，平衡系统中各并联支路的阻力，实质上是一种改良的手动阀。

A 、设计要点1）应尽量通过系统布置和管径的选择，减少并联环路之间的压力损失差值。

2）当并联环路之间的计算不平衡率大于15%时，考虑设置水力平衡装置。

3）静态平衡阀宜设于计算中需增加阻力的并联环路的回水干管上。

4）静态平衡阀具有截止功能，可不再增设关断阀。

5）应按照计算的资用压头和通过流量来选择静态平衡阀，而不应直接按照管径选择阀门规格。

B 、选型计算流通能力Kv 值的计算公式为：Kv =316G/(△P)0.5式中：G-阀门通过的流量（m 3/h ），△P -阀门前后的压差（Pa ），即资用压头。

所选阀门的Kv 值应大于且接近公式计算所得值，则其对应的阀门口径为阀门规格。

C 、安装要点1）多台并联安装的锅炉或冷水机组及其连接的冷却塔处，根据阻力平衡的需要设置静态平衡阀。

2）静态平衡阀可安装在回水管上，也能安装在供水管上，每个环路只需安装一处。

如系统压力可满足要求，宜安装在水温较低的回水管路上。

3）静态平衡阀可水平安装，也可垂直安装。

为保证流量的精确性，阀前应有5倍管径长直管段，阀后应有2倍管径长直管段。

若安装在水泵出口管路上，水泵与平衡阀间应有10倍管径长直管段。

在吊顶内安装时，应使手柄方向朝下。

自力式流量控制阀、自力式压差控制阀：自力式流量控制阀（动态流量平衡阀）：当被控环路的供、回水压差发生动态变化时，能够保持被控环路的流量不变。

自力式压差控制阀（动态压差平衡阀）：当被控环路的流量发生动态变化时，能够保持被控环路的供、回水压差不变。

平衡阀与定流量和变流量系统平衡阀是一种特殊功能的阀门，它具有良好的流量特性，有阀门开启度指示，开度锁定装置及用于流量测定的测压小阀。

一、分类与工作原理1.静态平衡阀：静态平衡阀亦称为手动平衡阀或手动调节阀，是可进行流量测定和调节的阀门，其操作方式是人工手动调节。

该平衡阀原理为可变流量的孔板，并带有关断功能。

通过测量阀门前后测量孔的压降，结合阀门开度的读数，便能换算出阀门调节后的流量。

静态平衡阀实质上是一个具有明确的“流量-压差-开度”关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。

2.动态流量平衡阀：动态流量平衡阀亦称自力式流量控制阀、定流量平衡阀等，是一种在阀体前后一定的压差范围内能自动保持管道的流量始终不变的阀门。

其工作原理是通过改变平衡阀的阀芯的过流面积来适应阀门前后压差的变化，从而达到控制流量的目的。

即在一定压差范围内无论阀门入口流量如何变化均可保证其出口流量恒定。

它相当于一个局部阻力可变的节流元件，该元件由可变过流面积的阀胆和高精度（±5%）的弹簧及支撑装置构成。

弹簧受压差的作用自动控制阀胆上过流面积的大小，从而使通过阀门的流量恒定。

流量值的大小可以根据系统要求进行定制。

3.动态压差控制阀：动态压差控制阀亦称自力式压差控制阀、定压差阀、动态压差平衡阀等，其工作原理：其阀体可设定压差值，通过调整阀门自身的开度，能自动将系统两个关键点之间的压差恒定在设定压差值。

动态压差控制阀是基于弹簧-隔膜组合的方法进行设计的。

4.动态平衡电动二通开关阀：具有动态平衡和电动开关功能，当阀门开启时，它能动态地将管道的实际流量恒定在设计流量值，并不受系统压力波动的影响。

5.组合式或一体式动态平衡电动调节阀：是将动态压差平衡阀与电动调节阀组合，一体式动态平衡电动调节阀是把动态压差平衡阀与电动调节阀集成在一个阀体内。

它既具有动态平衡功能，即能动态地平衡系统的压力波动，使流经管道的流量不受系统压力波动的影响，又具有电动调节功能，即能根据目标区域的负荷变化自动地调节开度从而调节流量值，保证目标区域的温度始终恒定在设定温度。

平衡阀与定流量和变流量系统平衡阀是一种特殊功能的阀门，它具有良好的流量特性，有阀门开启度指示，开度锁定装置及用于流量测定的测压小阀。

一、分类与工作原理1.静态平衡阀：静态平衡阀亦称为手动平衡阀或手动调节阀，是可进行流量测定和调节的阀门，其操作方式是人工手动调节。

该平衡阀原理为可变流量的孔板，并带有关断功能。

通过测量阀门前后测量孔的压降，结合阀门开度的读数，便能换算出阀门调节后的流量。

静态平衡阀实质上是一个具有明确的“流量-压差-开度”关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。

2.动态流量平衡阀：动态流量平衡阀亦称自力式流量控制阀、定流量平衡阀等，是一种在阀体前后一定的压差范围内能自动保持管道的流量始终不变的阀门。

其工作原理是通过改变平衡阀的阀芯的过流面积来适应阀门前后压差的变化，从而达到控制流量的目的。

即在一定压差范围内无论阀门入口流量如何变化均可保证其出口流量恒定。

它相当于一个局部阻力可变的节流元件，该元件由可变过流面积的阀胆和高精度（±5%）的弹簧及支撑装置构成。

弹簧受压差的作用自动控制阀胆上过流面积的大小，从而使通过阀门的流量恒定。

流量值的大小可以根据系统要求进行定制。

3.动态压差控制阀：动态压差控制阀亦称自力式压差控制阀、定压差阀、动态压差平衡阀等，其工作原理：其阀体可设定压差值，通过调整阀门自身的开度，能自动将系统两个关键点之间的压差恒定在设定压差值。

动态压差控制阀是基于弹簧-隔膜组合的方法进行设计的。

4.动态平衡电动二通开关阀：具有动态平衡和电动开关功能，当阀门开启时，它能动态地将管道的实际流量恒定在设计流量值，并不受系统压力波动的影响。

5.组合式或一体式动态平衡电动调节阀：是将动态压差平衡阀与电动调节阀组合，一体式动态平衡电动调节阀是把动态压差平衡阀与电动调节阀集成在一个阀体内。

它既具有动态平衡功能，即能动态地平衡系统的压力波动，使流经管道的流量不受系统压力波动的影响，又具有电动调节功能，即能根据目标区域的负荷变化自动地调节开度从而调节流量值，保证目标区域的温度始终恒定在设定温度。

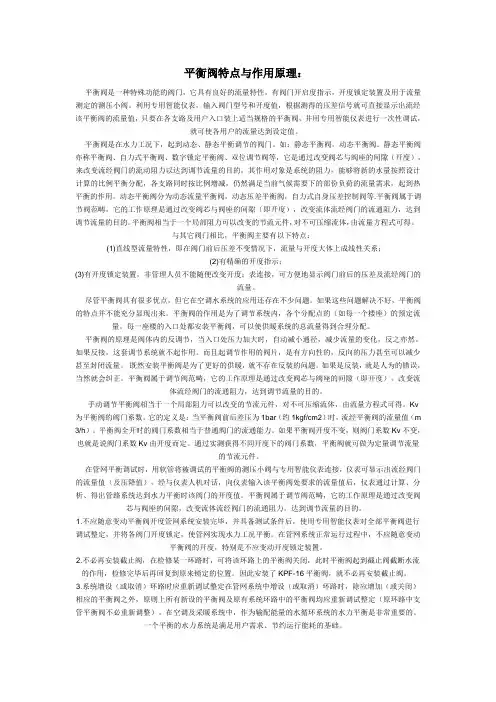

平衡阀特点与作用原理：平衡阀是一种特殊功能的阀门，它具有良好的流量特性，有阀门开启度指示，开度锁定装置及用于流量测定的测压小阀。

利用专用智能仪表，输入阀门型号和开度值，根据测得的压差信号就可直接显示出流经该平衡阀的流量值，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试，就可使各用户的流量达到设定值。

平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。

如：静态平衡阀，动态平衡阀。

静态平衡阀亦称平衡阀、自力式平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。

动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等.平衡阀属于调节阀范畴，它的工作原理是通过改变阀芯与阀座的间隙（即开度），改变流体流经阀门的流通阻力，达到调节流量的目的。

平衡阀相当于一个局部阻力可以改变的节流元件，对不可压缩流体，由流量方程式可得。

与其它阀门相比，平衡阀主要有以下特点：(1)直线型流量特性，即在阀门前后压差不变情况下，流量与开度大体上成线性关系；(2)有精确的开度指示；(3)有开度锁定装置，非管理人员不能随便改变开度；表连接，可方便地显示阀门前后的压差及流经阀门的流量。

尽管平衡阀具有很多优点，但它在空调水系统的应用还存在不少问题。

如果这些问题解决不好，平衡阀的特点并不能充分显现出来。

平衡阀的作用是为了调节系统内，各个分配点的（如每一个楼座）的预定流量。

每一座楼的入口处都安装平衡阀，可以使供暖系统的总流量得到合理分配。

平衡阀的原理是阀体内的反调节，当入口处压力加大时，自动减小通径，减少流量的变化，反之亦然。

如果反接，这套调节系统就不起作用。

而且起调节作用的阀片，是有方向性的，反向的压力甚至可以减少甚至封闭流量。

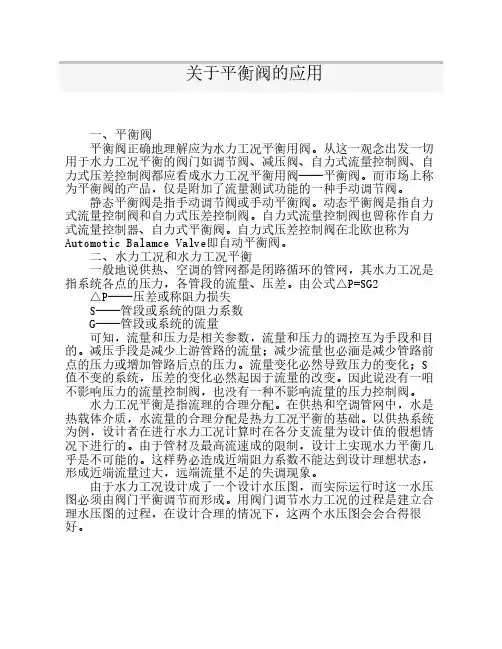

关于平衡阀的应用一、平衡阀平衡阀正确地理解应为水力工况平衡用阀。

从这一观念出发一切用于水力工况平衡的阀门如调节阀、减压阀、自力式流量控制阀、自力式压差控制阀都应看成水力工况平衡用阀——平衡阀。

而市场上称为平衡阀的产品，仅是附加了流量测试功能的一种手动调节阀。

静态平衡阀是指手动调节阀或手动平衡阀。

动态平衡阀是指自力式流量控制阀和自力式压差控制阀。

自力式流量控制阀也曾称作自力式流量控制器、自力式平衡阀。

自力式压差控制阀在北欧也称为Automotic Balamce Valve即自动平衡阀。

二、水力工况和水力工况平衡 一般地说供热、空调的管网都是闭路循环的管网，其水力工况是指系统各点的压力，各管段的流量、压差。

由公式△P=SG2 △P——压差或称阻力损失 S——管段或系统的阻力系数 G——管段或系统的流量 可知，流量和压力是相关参数，流量和压力的调控互为手段和目的。

减压手段是减少上游管路的流量；减少流量也必湎是减少管路前点的压力或增加管路后点的压力。

流量变化必然导致压力的变化；S 值不变的系统，压差的变化必然起因于流量的改变。

因此说没有一咱不影响压力的流量控制阀，也没有一种不影响流量的压力控制阀。

水力工况平衡是指流理的合理分配。

在供热和空调管网中，水是热载体介质，水流量的合理分配是热力工况平衡的基础。

以供热系统为例，设计者在进行水力工况计算时在各分支流量为设计值的假想情况下进行的。

由于管材及最高流速成的限制，设计上实现水力平衡几乎是不可能的。

这样势必造成近端阻力系数不能达到设计理想状态，形成近端流量过大，远端流量不足的失调现象。

由于水力工况设计成了一个设计水压图，而实际运行时这一水压图必须由阀门平衡调节而形成。

用阀门调节水力工况的过程是建立合理水压图的过程，在设计合理的情况下，这两个水压图会会合得很好。

由于运行水力工况是水泵的工作曲线与外网特性曲线交点形成的。

对于外网特性曲线△P=SG2，由于并联的近端支路S值会小于设计值，造成总S值远小于设计值，循环水泵在小扬程大流量工况下运行，使水泵在大轴功率，低效率点运行。

静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙静态平衡阀〔开度〕，来改变流经阀门的流淌阻力以到达调节流量的目的，其作用对象是系统的阻力，静态平衡阀能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。

静态平衡阀原理介绍静态平衡阀是一种具有数字锁定特不功能的调节型阀门，采纳直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热〔空调〕系统中存在的室温冷热不均咨询题。

同时能正确地调节压落和流量，用以改善管网系统中液体流淌状态，到达管网液体平衡和节约源的目的。

阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户进口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量操纵在合理的范围内、从而克服了“大流量，小温差〞的不合理现象。

既可安装在供水管上，也能够安装在回水管上，一般要安装在回水管上，尤其关于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供〔回〕水管不必再设截止阀。

静态平衡阀的性能及特点1、优秀的调节性能；2、优秀的截止功能；3、精确到1/10圈的开启圈数显示；4、理论流量特性曲曲折折线为等百分比〔近似〕特性，当阀权度为30-50%时，实际流量特性为线性；5、具备开度锁定功能，非物业治理人员无法改变设定状态；6、可方便有效地对压力、流量进行调节，配套智能仪表可方便地显示工作压差与流量，指导和记录平衡调节方案；7、聚四氟乙烯密封，密封性能可靠，使用寿命长；8、依据其开度百分比和阀门前后压差，可计算通过阀门的流量；9、内部元件用不锈钢、铜合金制造，抗锈蚀性能强；10、内升落阀杆无须预留操作空间；11、阀体材质：DN15-DN300为灰铸铁；DN350-DN600为碳素铸钢；DN15-DN32为锻压铜合金。

〔空侣网热通专家提供〕工作原理在管道系统中安装静态平衡阀，通过对其的调节来改变系统管道特性阻力数比值，到达与设计要求一致。

静态平衡阀和动态平衡阀的设计解读静态平衡阀和动态平衡阀的设计解读平衡阀与定流量和变流量系统平衡阀是一种特别功能的阀门，它具有良好的流量特性，有阀门开启度指示，开度锁定装置及用于流量测定的测压小阀。

一、分类与工作原理1. 静态平衡阀:静态平衡阀亦称为手动平衡阀或手动调节阀，是可进行流量测定和调节的阀门，其操作方式是人工手动调节。

该平衡阀原理为可变流量的孔板，并带有关断功能。

通过测量阀门前后测量孔的压降，结合阀门开度的读数，便能换算出阀门调节后的流量。

静态平衡阀实质上是一个具有明确的“流量-压差-开度”关系、清楚可调的开度指示以及良好调节特性的阻尼调节元件。

2. 动态流量平衡阀:动态流量平衡阀亦称自力式流量操纵阀、定流量平衡阀等，是一种在阀体前后一定的压差范围内能自动保持管道的流量始终不变的阀门。

其工作原理是通过改变平衡阀的阀芯的过流面积来适应阀门前后压差的变化，从而达到操纵流量的目的。

即在一定压差范围内无论阀门入口流量如何变化均可保证其出口流量恒定。

它相当于一个局部阻力可变的节流元件，该元件由可变过流面积的阀胆和高精度(?5%)的弹簧及支撑装置构成。

弹簧受压差的作用自动操纵阀胆上过流面积的大小，从而使通过阀门的流量恒定。

流量值的大小可以根据系统要求进行定制。

3. 动态压差操纵阀:动态压差操纵阀亦称自力式压差操纵阀、定压差阀、动态压差平衡阀等，其工作原理:其阀体可设定压差值，通过调整阀门自身的开度，能自动将系统两个关键点之间的压差恒定在设定压差值。

动态压差操纵阀是基于弹簧-隔膜组合的方法进行设计的。

4. 动态平衡电动二通开关阀:具有动态平衡和电动开关功能，当阀门开启时，它能动态地将管道的实际流量恒定在设计流量值，并不受系统压力波动的影响。

5. 组合式或一体式动态平衡电动调节阀:是将动态压差平衡阀与电动调节阀组合，一体式动态平衡电动调节阀是把动态压差平衡阀与电动调节阀集成在一个阀体内。

它既具有动态平衡功能，即能动态地平衡系统的压力波动，使流经管道的流量不受系统压力波动的影响，又具有电动调节功能，即能根据目标区域的负荷变化自动地调节开度从而调节流量值，保证目标区域的温度始终恒定在设定温度。

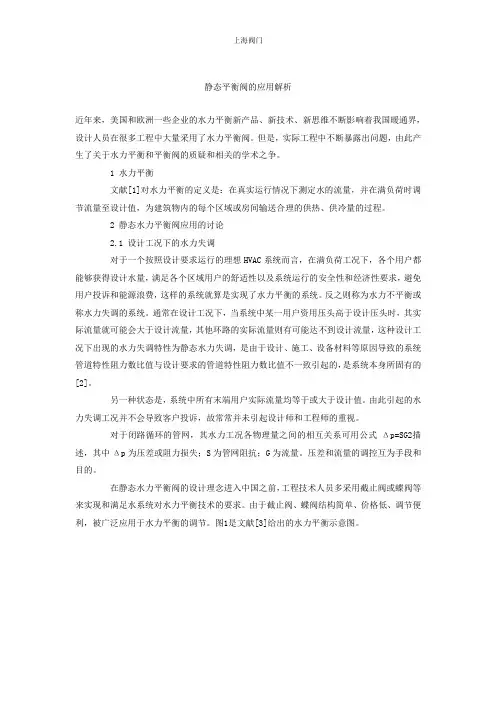

静态平衡阀的应用解析近年来，美国和欧洲一些企业的水力平衡新产品、新技术、新思维不断影响着我国暖通界，设计人员在很多工程中大量采用了水力平衡阀。

但是，实际工程中不断暴露出问题，由此产生了关于水力平衡和平衡阀的质疑和相关的学术之争。

1 水力平衡文献[1]对水力平衡的定义是：在真实运行情况下测定水的流量，并在满负荷时调节流量至设计值，为建筑物内的每个区域或房间输送合理的供热、供冷量的过程。

2 静态水力平衡阀应用的讨论2.1 设计工况下的水力失调对于一个按照设计要求运行的理想HVAC系统而言，在满负荷工况下，各个用户都能够获得设计水量，满足各个区域用户的舒适性以及系统运行的安全性和经济性要求，避免用户投诉和能源浪费，这样的系统就算是实现了水力平衡的系统。

反之则称为水力不平衡或称水力失调的系统。

通常在设计工况下，当系统中某一用户资用压头高于设计压头时，其实际流量就可能会大于设计流量，其他环路的实际流量则有可能达不到设计流量，这种设计工况下出现的水力失调特性为静态水力失调，是由于设计、施工、设备材料等原因导致的系统管道特性阻力数比值与设计要求的管道特性阻力数比值不一致引起的，是系统本身所固有的[2]。

另一种状态是，系统中所有末端用户实际流量均等于或大于设计值。

由此引起的水力失调工况并不会导致客户投诉，故常常并未引起设计师和工程师的重视。

对于闭路循环的管网，其水力工况各物理量之间的相互关系可用公式Δp=SG2描述，其中Δp为压差或阻力损失；S为管网阻抗；G为流量。

压差和流量的调控互为手段和目的。

在静态水力平衡阀的设计理念进入中国之前，工程技术人员多采用截止阀或蝶阀等来实现和满足水系统对水力平衡技术的要求。

由于截止阀、蝶阀结构简单、价格低、调节便利，被广泛应用于水力平衡的调节。

图1是文献[3]给出的水力平衡示意图。

在正确设计选型前提下，系统在满负荷工况下末端各温控电动阀应全开，1#~3#末端的设计流量均为33m3/h。

静态平衡阀的使用方法摘要：一、静态平衡阀简介二、静态平衡阀的作用与原理三、静态平衡阀的使用方法四、注意事项五、常见问题与解决办法正文：一、静态平衡阀简介静态平衡阀，又称静态调节阀，是一种用于流体系统中，能有效调节流量的阀门。

它主要由阀体、阀芯、驱动装置等组成，具有结构简单、操作方便、调节精度高等特点。

在工业、建筑、环保等领域有着广泛的应用。

二、静态平衡阀的作用与原理静态平衡阀的作用主要是调节流体的流量，以满足生产、工艺或设备的要求。

其工作原理是利用阀芯的移动来改变阀的开度，从而调节流体的流量。

静态平衡阀具有流量特性好、压力损失小、密封性能好等优点。

三、静态平衡阀的使用方法1.安装前，应根据设计图纸和实际工况，选择合适的静态平衡阀型号和规格。

2.安装时，应注意阀体的方向，确保阀体上的箭头指向流体的流动方向。

3.开启阀门时，缓慢转动阀杆，直至阀门开启到所需的开度。

4.关闭阀门时，缓慢转动阀杆，直至阀门关闭严密。

5.在使用过程中，如发现阀门不能正常开启或关闭，应检查阀杆、阀芯等部件是否损坏，并及时更换。

四、注意事项1.安装时，避免阀门受到撞击，以免损坏阀门。

2.定期检查阀门的开度，确保阀门在正常工作范围内。

3.定期清洗阀门，保持阀门及其周围环境的清洁。

4.严禁在阀门上施加过大的扭矩，以免损坏阀门。

五、常见问题与解决办法1.阀门无法开启：检查阀杆、阀芯等部件是否损坏，及时更换。

2.阀门无法关闭：检查阀芯是否卡死，清洗阀门，排除异物。

3.阀门泄漏：检查阀芯、阀座等密封件是否损坏，及时更换。

4.阀门无法调节流量：检查阀芯是否损坏，及时更换。

动态平衡阀的用途是什么动态平衡阀（Dynamic Balancing Valve）是一种被广泛应用于水力系统的控制装置，用于实现水力系统的动态平衡控制。

其主要作用是自动调节流量，使系统各处分支管道得到合理的水流分配，确保系统各处水压稳定，提高系统的运行效率和舒适性。

动态平衡阀的主要用途包括以下几个方面：1. 水力系统动态平衡：在多分支管道系统中，水流的分配通常是不均匀的，容易导致某些管道水压过高，而其他管道水压过低。

动态平衡阀能够根据系统的实际需求，通过自动调节阀的开度，将水流分配到各个支路，确保各个管道的水压稳定在合理范围内，实现系统的动态平衡。

2. 节能与环保：动态平衡阀能够根据实际需求自动调节阀的开度，使水流得到合理的分配，减少流量浪费，降低能耗，提高系统的能效。

通过平衡管道，减少水流的过剩或不足，降低系统的压力损耗，减少水泵的运行功率，从而降低对环境的影响，实现节能与环保。

3. 提高系统运行效率：动态平衡阀能够根据需求自动调节阀的开度，使得水流得到合理的分配，避免了水流过剩或不足的情况。

合理的水流分配能够保证系统的各个部分都能够得到足够的水流供应，提高了系统的运行效率，减少了管道的阻力和压力损耗，降低了能源消耗，延长了设备的使用寿命。

4. 提高舒适性：动态平衡阀可确保不同分支管道的水压稳定在合理范围内，避免了某些分支管道水压过高或过低的情况。

通过合理的水流分配，可以提高供暖或供冷系统的舒适性，确保不同区域温度的均衡，并减少温度波动对人体带来的不适感。

5. 减少噪音与振动：在没有动态平衡阀的情况下，由于水压过高或过低的问题，管道系统容易产生噪音和振动。

动态平衡阀通过调节水流量，使得各个支路的水压保持稳定，避免了噪音和振动问题的产生，提供了一个安静和稳定的环境。

总之，动态平衡阀能够在多分支管道系统中实现水流的合理分配，确保系统各处水压稳定，提高系统的运行效率和舒适性。

它的应用可以在建筑暖通、供水系统、制冷系统等领域中发挥重要作用，节约能源资源，改善环境质量，提高系统的可靠性和可控性。

平衡阀的分类及在暖通空调中的应用1概述在HVAC调节系统中，水是一个关键因素。

由于设计，施工，设备材料，系统流水线的数量是抵抗力的抵抗力不一致，因此每个用户的实际交通和设计要求都不突出，导致系统的液压障碍，称为静态液压电力障碍。

当用户阀门开度变化导致水流量变化时，其他用户的流动已经改变，而设计的出发需要交通，导致液压障碍，称为动态液压障碍。

水平障碍将严重影响空调系统的操作，因此系统必须通过在管道系统中添加静态或动态液压平衡设备（即平衡阀）来实现液压平衡，以确保空间调整的正常运行。

2平衡阀分类平衡阀是一种动态，静态平衡的阀门在水力条件下。

平衡阀可分为两类：静态平衡阀，动态平衡阀，对应静态和动态的两个水系统。

静态平衡阀也称为平衡阀，手动平衡阀等，通过改变阀芯的间隙（开度）和阀座以改变流过阀门的流动阻力以实现调节流动，其作用对象是系统电阻，可以根据设计计算的比例平衡新的水量，每个分支同时增加或减少，并到达当前气候下的部分负荷的流量需求，并且平衡的作用。

动态平衡阀分为动态流量平衡阀，动态差分平衡阀，自动自动压力控制阀等。

随着空调行业的不断发展和改良，均衡阀门发生的新产品。

目前，许多项目使用动态差分平衡阀和电动调节阀与一体式，这通常称为动态平衡电动调节。

阀。

动态平衡功率调节阀目前用于解决空调水系统平衡的非常好方法。

当系统的压力发生变化时，动态差动平衡阀可以通过改变其自身的流量区域来维持电压阀之间的压力差。

调节阀的CV值始终是一个，从而确保电动调节阀在最理想的条件下运行，水中的变化仅与温度有关，压力与压力无关。

随时，它是您需要的水量。

集群使系统更加优越，更方便。

3平衡阀的应用3.1固定流量系统的静态水力平衡丁交通系统在HVAC项目早期常用液压系统。

固定流量系统指的是系统不包含任何调节阀。

系统不必在初始测试完成后开展任何更改，系统的流量保持不变。

固定流量系统主要适用于不必通过流量调节的系统，例如使用风力涡轮机调节的风力涡轮机和空调盒。

静态平衡阀、动态压差平衡阀及比例积分电动调节阀的对比分析关于静态平衡阀（初调节）、动态压差平衡阀（自力式）及比例积分电动调节阀（电调阀的一种，还包括线形的，球形的等等）三者配比使用的终极版说明以一高层办公塔楼为例，商业也同理：1、立管每层接出来的供回水总管如果末端都是风盘，一般执行供管闸阀，回管静态平衡阀，当风盘少时同前述，多时改为动态，但当本环路还接有机组时，立管处绝不可安装动态，因为机组本身有动态阀，一般大型设计院会把机组提前至立管近处，使得机组与风盘切开设置，二者皆可设置动态。

2、机电顾问单位统一技术措施为供管静态，回管动态，其他细节同上一条。

3、一般设计院统一技术措施：机组回管为比例积分电动调节阀加动态，供管无类似阀门，现明确可外加一个静态会稍好一些，位置在比例积分电动调节阀前面或者供管上都可以，其中压差阀的导压管一点在比例阀前一点在本身后面，不可安装在供管上，因为动态阀属于自力式，所以是导压水管，而非信号线。

4、如何理解动态压差平衡阀为自力式：首先是非电动的，其次自己能根据系统变化而做出相应调整，动态阀本身属于套筒形式，前面内心有过流小孔，后面有弹簧，当系统压差变大时，内心被推进外心，过流小孔变少，确保本系统流量不会变大，反之亦然，当超出工作压力范围时，精准度变低。

5、静态调节阀本身用于初调节，却不能用闸阀与蝶阀代替，反复调节及水流冲刷导致阀门关闭不严，减短寿命，用截止阀代替不会减少截止阀寿命（平衡阀来源于截止阀，内心原理差不多），但是没有检测流量功能。

6、电调阀是根据自身需求调节自身流量的，动态压差平衡阀作用是防止其他环路或机组调节时不被干扰的，还需明确一点动态阀紧跟电调阀后面的原因，公式Q=Kv·（△P）½，电调阀实现阀门开度Kv值，动态阀实现压差△P值，二者确定，流量Q才一定，原因在这。

7、一般规律：静态阀，进水管，初调节。

压差阀，回水管，阀门本身负责环路压差不被干扰。
