动态压差平衡型电动调节阀张家口帝达购物中心使用了宏田公司的蒸发式中央空调后，与原来集中式单风道系统比较（以每天运行12小时计）：整个系统每天消耗电能约2856KW/h，消耗水量为24.5吨/天，每年运行按3个月计，共计消耗电能25.7万KW.h左右，消耗水2682吨，每年的维修费用约1-2万元。
该购物中心的工作人员讲，使用过去的系统，一直不能达到理想效果，夏季场内闷热难耐，几次改造均不理想。
使用宏田的蒸发式中央空调系统后，保留了原来的两台离心风机，改变了风道的用途，出口温度在18到21度之间，相对湿度60%左右，总运行动力为81KW，比原来减少142.5KW（还不包括停用每层角落7.5匹的分体空调一、材质： 阀体 球墨铸铁 电动执行器外壳铝合金 阀套不锈钢阀芯黄铜 二、动态平衡电动调节阀技术参数： 产品型号 阀门形式规格 压差范围 (KPa) 流量范围 (m0/h) 工作 压力流量 误差流体 温度A/D-EDRV1 二通 DN25 30-300 0.2-2.9 PN165％0-100℃A/D-EDRV2 DN32 30-300 0.5-4-7 A/D-EDRV3 DN40 30-300 1-7-7 A/D-EDRV4 DN50 30-300 2-12.1 A/D-EDRV8 DN65 30-300 3-20.4 A/D-EDRV9 DN80 30-300 5-30.8 A/D-EDRV10 DN1OO 30-300 10-45.3 A/D-EDRV11 DN125 30-300 15-70-7 A/D-EDRV12 DN150 30-300 20-101.8 A/D-EDRV13 DN200 33-300 5.0-360 A/D-EDRV14 DN25022-2104.O-460※注： A-EDRV 动态平衡电动调节阀配直行程电动执行器 D-EDRV 动态平衡电动调节阀配角行程电动执行器三、动态平衡电动调节阀尺寸参数：产品型号 阀门形式规格 外形及安装尺寸 (mm)L H1 H2 D(φ)法兰G 螺纹 A/D-EDRV1 二通 丝口 DN25 160 265 70 G1 A/D-EDRV2 DN32 180 275 70 G1-1/4 A/D-EDRV3 DN40 300 290 90 G1-1/2 A/D-EDRV4 DN50 300 290 90 G2A/D-EDRV5 二通 法兰 DN32 160 220 70 1OO A/D-EDRV6 DN40 200 235 110 110 A/D-EDRV7 DN50 215 230 115 125 A/D-EDRV8 DN65 230 238 120 145 A/D-EDRV9DN80275275146160A/D-EDRV10DNl00 290 295 165 180 A/D-EDRV11 DNl25 315 307 208 21O A/D-EDRV12 DNl50 350 326 205 240 A/D-EDRV13 DN200 430 715 295 295A/D-EDRV14DN250520740345355一、使用范围：本阀门是一种本平衡阀，适用于各种液体管路系统，是一种较为理想的新型节能阀门。
动态平衡电动二通阀工作原理
动态平衡电动二通阀是一种电子控制阀门，具有自动调节和维持水流量的功能。
其工作原理如下：
在系统负荷波动较大的变流量系统中，当系统压力变化时，动态平衡电动调节阀二端的压差（P1-P3）也随之变化。
具体来说，当进口压力P1升高时，电动阀阀芯向上运动，使P1、P2间开度减少，阀芯压力P2降低；当进口压力P1降低时，电动阀阀芯向下运动，使P1、P2间开度增大，阀芯压力P2升高。
无论系统的压力怎样变化，通过电动阀阀芯的调节作用，P2、P3间的压差始终保持不变。
因此这种动阀的抗干扰能力强，具有动态平衡的功能。
此外，当直行程电动执行器接受控制信号使阀轴延A—B向上下运动（或角行程电动执行器接受控制信号使阀轴延R向旋转）时，P2、P3间的开度也随之变化。
电动二通阀型号双位电动二通阀设备工艺原理一、概述电动二通阀是工业自动化控制中常用的一种阀门类型，其主要作用是用于控制液体和气体的流量。
本文将介绍电动二通阀型号中的双位电动二通阀设备工艺原理。
二、设备工艺原理1. 结构双位电动二通阀的结构一般由电动机、减速机、控制器、执行机构和转动阀门组成。
其中执行机构主要是由齿轮箱，减速电机和机械结构组成，控制器负责控制电动机和执行机构的运行。
2. 工艺原理在使用双位电动二通阀之前，首先需要将其接上电源，然后通过控制器控制电动机和执行机构的运行，使其实现开关阀门的功能。
具体工艺流程如下：•开阀：当控制器向电动机发送开阀信号时，电动机开始转动，驱动减速机和齿轮箱的带动翻板式执行机构推起阀杆，使阀门开启，从而使流体通过。
•关阀：当控制器向电动机发送关阀信号时，电动机开始反转，驱动减速机和齿轮箱的带动翻板式执行机构拉动阀杆，使阀门关闭，从而使流体停止。
在实际应用中，双位电动二通阀可以通过外部控制器或PLC等实现自动控制，使其自动实现开关的功能，可广泛应用于化工、石油、制药、食品等领域。
3. 特点•质量可靠，操作灵活：双位电动二通阀具有结构紧凑，内部机械传动部件少，维护简单等特点，能够保证其运行稳定，质量可靠，而且控制灵活，可以快速实现开关的功能。
•操作简单，使用方便：使用双位电动二通阀无需专业技能，只需要掌握简单的操作方法即可实现开关的功能。
•适用范围广，应用领域多样：双位电动二通阀可以适用于多种液体和气体的控制，广泛应用于化工、石油、制药、食品等领域。
三、总结电动二通阀型号中的双位电动二通阀设备工艺原理是工业自动控制领域中常见的控制元件。
通过本文对双位电动二通阀的结构和工艺原理的介绍，我们可以更加深入地了解双位电动二通阀的工作过程，为我们的实际应用提供更加丰富的参考和应用指导。
1.比例积分电动二通阀 VB7200-16比例积分二通阀产品概述比例积分调节阀系列能调节蒸汽或冷热水的流量，广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。
（蒸汽型号为：LDVB3200B）比例积分二通阀产品特点★执行器选用铸铝支架及塑料外壳，体积小、重量轻★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能★-适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）★-具有0～10V或4～20mA反馈信号（选配）★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命★功耗低、输出力大、噪音小★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求★-阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准★阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀比例积分二通阀产品功能◆本系统适用于空调系统的新风机组冬/夏季温度控制。
◆由温度传感器TE-1，比例积分温度控制器TC-1和电动两通调节阀TV－1组成送风温度控制系统，安装在送风管道的TE－1把检测到的温度信号传送至TC －1，由TC－1将TE－1的检测值与设定值不断比较，同时不断地输出信号，控制TV◆TV-1的开度连续可调。
最终使TE－1测量的环境温度保持在设定温度范围内。
◆当盘管后的温度低于某限值时，低温保护开关TS-1切断送电机的电源，从而使新风风阀关闭，防止盘管内的水结冰，涨裂盘管。
比例积分电动二通阀外形尺寸2.VA7010系列开关式电动阀由VAA7010系列阀门驱动器和VAV7010系列铜阀组成。
用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。
驱动器由单向磁滞同步电机驱动，阀门弹簧复位。
阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。

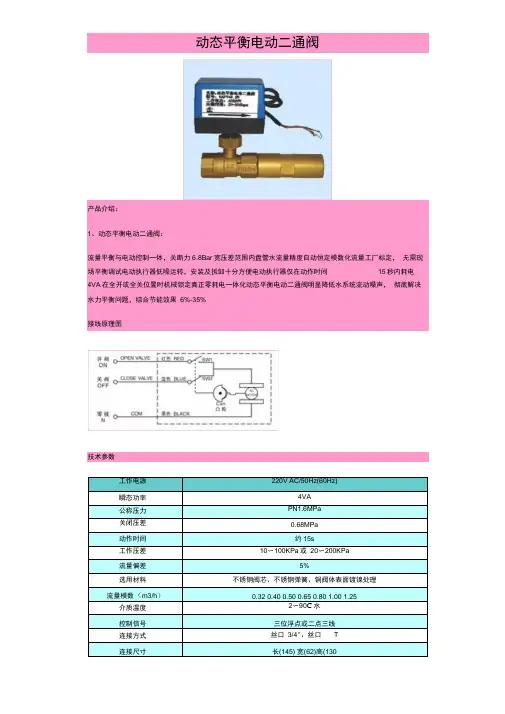

动态平衡电动二通阀 使用及安装说明书用途：本系列产品主要用于解决暖通空调系统中的水力失调问题，是集动态平衡和电动二通于一体的产品，特点是抗干扰能力强，控制精度高，在系统负荷波动较大的变流量系统中优势明显。
原理：1 通过动态平衡功能动态平衡系统的阻力，保证设备输送介质流量在一定压差范围 内不受系统压力波动影响，保持恒定。
2 根据设备的输入信号对电热式开关驱动器进行动作，实现阀的开关功能。
技术参数：黄铜阀体（配电热式开关驱动器，可根据要求改变通电开关，具体参照电热头操作说明书）。
阀体参数流量按客户需求定制驱动器技术参数：安装尺寸安装及注意事项1 注意驱动器参数，根据要求来定工作电压。
2 产品出厂前已经进行整机测试，应尽量避免现场拆卸及损坏驱动器。
3 预留空间以方便维护调试。
4 安装时应注意保证水流方向与阀体上箭头所指方向一致。
若有改动，恕不通告。
Electric Dynamic Balancing Valve(For FCR)DESCRIPTION:Oventrop electric dynamic balancing valve is used to solve the problem of hydronic maladjustment in heating and air conditioning system.It has combined two functions of dynamic balancing and electric on-off in one body.It has strong anti-jamming ability and high degree of accuracy,so it has good use in variableness flowrate system.BASIC PRINCIPLE ：1 It dynamically balances system resistance by the function of dynamicbalancing, and keeps the water flow rate invariableness while the system pressure fluctuate;2 It regulates the on/off position of valve to pace the input signal, So it has the on/off function.Electric Actator SIZE.INSTALLATION AND ATTENTION1 Oventrop supply two types of actator, Please carefully read the installating information ,check the parameter of the product and ensure that the parameter ,such as the size and signal,match the demand.2 The product has been tested in the factory,It should be kept away from the danger and damage in the spot.3 Please keep it vertical while installating,Please leave enough space for installation and maintenance.4 The direction of flow must match the arrow direction on the valve body.。

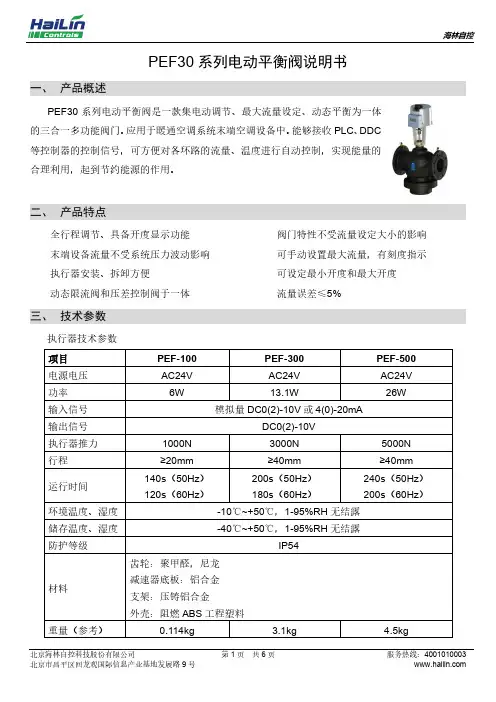

海林自控PEF30系列电动平衡阀说明书一、产品概述PEF30系列电动平衡阀是一款集电动调节、最大流量设定、动态平衡为一体的三合一多功能阀门。
应用于暖通空调系统末端空调设备中。
能够接收PLC、DDC等控制器的控制信号，可方便对各环路的流量、温度进行自动控制，实现能量的合理利用，起到节约能源的作用。
二、产品特点全行程调节、具备开度显示功能末端设备流量不受系统压力波动影响执行器安装、拆卸方便动态限流阀和压差控制阀于一体阀门特性不受流量设定大小的影响可手动设置最大流量，有刻度指示可设定最小开度和最大开度流量误差≤5%三、技术参数执行器技术参数阀体技术参数流量压差平衡特性注：下表中数据以阀前后压差为100KPa（1bar）时，每小时流过阀门的5℃至30℃的水的额定流量。
四、 尺寸及阀体执行器配置表单位：mm注意事项：1. 海林阀体必须配合海林执行器使用，如配合其他厂商产品会导致产品功能丧失。
2. 安装空间要预留足够的空间，以便于执行器的检修与维护。
3. 执行器的选配必须结合实际使用工况，选择合适推力的执行器。
五、 接线图六、产品调试说明1. 各短路插座功能说明：(1) W1：0% 50% 100% 三档。
当插座J1的输入（- +两端），因故障无信号输入时，阀杆可自动走到的位置；(2) 0%：当选择阀杆伸时，阀杆向上运动到最顶端（全缩）；选择阀杆缩时，阀杆向下运动到最低端。
（全伸）；(3) 50%：选择此档，阀杆动行到中间位置。
(4) 100%：当选择阀杆伸时，阀杆向上运动到最底端（全伸）；选择阀杆缩时，阀杆向下运动到最低端。
（全缩）；(5) W4：mA V 二档。
与输入信号类型配合选择插座J1的输入信号（- +两端）的信号类型。
2. J1插座的功能说明(1) O2：当其与T2（或-）相连时，阀杆向上运动到最顶端（全缩）。
阀杆伸或缩的不同选择对其无影响。
(2) O1：当其与T2（或-）相连时，阀杆向下运动到最底端（全伸）。
江森动态平衡电动二通调节阀安全操作规定江森动态平衡电动二通调节阀是一种常用于工业和民用领域的自动控制设备，旨在实现流量和压力的控制及稳定性改进。
使用这种设备是需要注意安全事项并遵守相关操作规定的。
本文将介绍江森动态平衡电动二通调节阀的安全操作规定。
1. 设备安装1.1 在安装设备之前，需要检查设备所在区域的施工和装修是否完成，与设备相关的管道和阀门是否已经安装完毕。
1.2 水流方向需要保证始终与阀座相同，如果流向一变，则会影响阀门的正常使用。
1.3 安装之前，检查设备的型号和参数是否与所需的管道系统相一致。
1.4 确保设备的存放区域干燥、通风、灰尘少，并且保持清洁度。
2. 接电和接线2.1 接线操作应由专业人员进行，其应符合当地电气安全规定。
2.2 在开放接线柜门前，先关闭相关开关。
2.3 电器接线应正确、固定、可靠，线头应注意绝缘。
2.4 自拆线端子的接线方式不能采用。
2.5 各项接线应连通后在封闭电器柜门。
3. 开机和操作3.1 在开启电源之前，在操作面板上检查阀门和管道是否正确连接，并且停用紧急停车按钮。
3.2 开机后，需要等待一段时间，直到设备处于空载状态后，才能正常进行操作。
3.3 在正常飞行过程中，不要随意操作机器，以免造成损坏。
3.4 设备停机时，应按照顺序关闭操作面板上的相关按钮和开关。
4. 维护和保养4.1 在设备正常运行之前，每周应进行维护和保养。
4.2 对于设备主要部件进行清洁，包括阀杆和阀门等，能够避免设备出现锈蚀和氧化等问题。
4.3 对于设备电器部分进行检查，确保电控箱待机状态下无异响和异味。
4.4 检查设备管道系统的完整性，如有损坏，则应及时修复更换。
5. 安全注意事项5.1 确保设备运行时周围机器和工人的安全。
在设备运行期间，应保持注意力集中，不要使用其他设备等。
5.2 安装设备时应是符合当地法规的安全距离。
5.3 禁止在使用过程中随意拆卸设备。
5.4 在设备运行过程中，如果出现异常情况，应及时停机排除故障。
电动二通阀型号双位电动二通阀安全操作规定
电动二通阀在工业、农业、建筑等领域广泛应用，是流体控制系统中必不可少的一种设备。
为了确保安全、有效地运行二通阀，制定了以下安全操作规定。
1. 工作环境
安装电动二通阀的环境应符合以下要求：
•温度应在-20℃~+60℃之间。
•相对湿度不超过90%。
•操作环境中无腐蚀性气体、悬挂物或易引起二通阀损坏的其他物质。
2. 安装与拆卸
•安装电动二通阀前，需检查电源电压及功率是否与二通阀参数相匹配。
•拆卸电动二通阀时，必须切断电源及液压系统，以免引起设备损坏及人员伤害。
3. 操作与维护
•操作电动二通阀前，必须仔细阅读说明书，熟悉二通阀的结构和性能。
•在操作中应避免过度力矩，以免二通阀出现过大的振动或扭曲。
•操作人员应注意自身安全，严禁在工作时穿着宽松的衣服、手套等。
•需进行定期的保养维护，以确保二通阀的正常工作。
4. 应急措施
•当二通阀出现紧急情况时，应立即切断电源及液压系统，并通知相关人员及时处理问题。
•如果需要紧急维修电动二通阀，必须严格遵守相关安全规定，并采取防护措施，以防止意外伤害发生。
电动二通阀是现代工业生产和生活中不可或缺的设备，只有加强安
全操作规定的宣传和贯彻执行，才能最大程度地保护设备和人员的安全，确保生产经济的发展。
电动二通阀电动二通阀：功能、工作原理与应用导言电动二通阀是一种广泛应用于自动化控制系统中的设备，它能够通过电动执行机构实现阀门的开关，并在流体系统中控制流体的流动。
本文将对电动二通阀的功能、工作原理以及应用进行详细介绍。
一、功能1. 流量控制：电动二通阀通过阀门的开启和关闭来调节管道中的流量。
当阀门打开时，流体得以自由通过；而当阀门关闭时，流体将被完全隔绝。
这种流量控制功能使得电动二通阀在各种流体控制系统中都能得到广泛应用，如给水管道、空调系统、化工工艺等。
2. 压力控制：电动二通阀还可以通过流体的流动来控制管道中的压力。
当阀门打开时，流体受到较小的阻力，压力相对较低；而当阀门关闭时，阀门前后产生的阻力会导致压力上升。
因此，在需要精确控制压力的系统中，电动二通阀的应用非常重要。
3. 流向控制：电动二通阀还可以用来控制流体的流向。
例如，在一些液压系统中，通过控制电动二通阀的开闭状态，可以实现液体的单向流动，从而保证系统正常运行。
二、工作原理电动二通阀的工作原理基于电动执行机构对阀门的控制。
一般来说，电动执行机构会使用电动机或电磁铁作为驱动力，使得阀门能够开启或关闭。
1. 电动执行机构电动执行机构主要包括电动机、减速器和转换机构。
电动机作为动力源，通过减速器将高速旋转的动力转换成为阀门开启和关闭的力量。
而转换机构则将电动机的旋转运动转化为直线运动，从而对阀门进行控制。
2. 阀门部分阀门由阀体、阀座和阀盖组成。
在通常情况下，阀门关闭时阀座与阀体紧密密封，以防止流体泄漏；而在阀门打开时，阀座会与阀体分离，使得流体得以畅通无阻。
3. 控制板和传感器电动二通阀通常配备有控制板和传感器，用于接收外部信号并实现对阀门的自动控制。
传感器可以检测管道中流体的压力、温度、流量等参数，并将这些参数传递给控制板。
控制板根据接收到的信号来判断是否需要调整阀门的开启和关闭状态。
三、应用电动二通阀具有广泛的应用范围，在各种工业领域中都能见到它们的身影。
空调冷冻水一次泵变流量系统的节能与控制【摘要】文章简单介绍了一次泵变流量系统，对一次泵变流量系统的能耗做出了分析，提出了空调冷冻水一次泵变流量系统的节能与控制方法。
【关键词】：空调；冷冻水系统；节能引言建筑物中央空调系统的冷冻水一次泵，传统上都采用固定转速水泵。
空调水的变一次流量控制系统(VPF：Variable-Primary-Flow，也称为：冷冻水一次泵变频调速控制系统)是近年才开始出现的先进控制方案。
配置变频调速冷冻水泵，可以对冷冻水流量进行调节，达到精细化控制的目标。
虽然在负荷侧都是变水量控制，但变频调速的一次侧控制和传统固定转速的一次泵系统不同，它比传统方式控制要求高得多。
要求楼宇自控系统的工程服务者设计合理的变一次流量控制解决方案，提供满足要求的控制功能。
本文结合某大型建筑的变一次流量控制工程方案，对这种解决方案进行讨论。
1一次泵变流量系统的特点一次泵变流量系统(VPF)的定义概述如下，当末端空调负荷变化时，电动二通阀调节开度，改变冷冻水量，此时采用一定的控制措施，变频水泵和冷冻机组的水流量都随负荷的改变而改变，在旁通管上增设了旁通控制阀，以维持运行冷冻机的最小流量，如下图所示。
图1和二次泵变流量系统相比，最显著的一个特点是少了一组定速泵。
另外在旁通管上多了一个控制阀，当系统水量小于单台冷冻机最小允许流量时，旁通阎打开，旁通一部分水量使冷冻机运行在最小允许流量之上。
最小流量由流量计或压差传感器测得。
系统末端仍然安装二通调节阀，水泵的转速由系统最远端压差的变化控制或供回水温差控制。
冷冻机和水泵的台数不必一一对应，它们的台数变化和启停也分别独立控制。
VPF系统可以改变整个系统中的循环水量，既包括流经蒸发器的冷冻水流量，和冷却盘管中的冷冻水流量。
VPF不仅仅节省了二次泵变流量系统中低效率的一次定流速泵，而且省去了管线，接头及其工程费用，电力设备等，机房空间的需求也随之降低，这些都可观的节省初投资。
电动二通调节阀．电动二通调节阀电动二通阀是专供中央空调风机盘管的配套产驱动器由一个品，由驱动器与阀体两部分组成，具备弹簧复位及手动开阀杠杆操同步电机驱动，电动阀可与纵功能。
阀体部分采用活塞式结构。
使温控器配套使用，由温控器控制电动阀电机，再实现管道冷水或热水的通或断，阀门开或关，通过风机盘管送风，以实现温度的自动调节。
电动二通阀技术原理电动二通阀由温度传感器TE-1，比例积分温度控制器TC一1和电动调节阀TV一1组成送风温度控制系统，安装在送风管道的TE一1，把检测到的温度信号传送至TC一1，由TC一1将TE一1的检测值与设定值不断比较，同时不断地输出信号，控制TV一1的开度连接可调，最终使TE一1测量的环境温度保持在设定的温度范围内。
空气压差开关DPS一1是用来检测过滤网的透气情况，过滤网越脏，透气率越低，其两侧的压力差越大。
当压力差超过DPS一1的设定值时，微动开关运作，发出报警信号。
当盘管后的温度低于某限值时，低温保护开关TS一1切断送风机的电源，从而使新风风阀关闭，防止盘管内的水结冰，涨裂盘管。
1.用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。
2.驱动器由单项磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作。
3..开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。
．可在阀门安装系列电动阀的驱动器与阀门采用螺纹连接方式， 4..SMBL之后，再安装驱动器。
现场装配，接线灵活、方便。
驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。
执行器选用铸铝支架及塑料外壳，体积小、重量轻★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能★适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）★具有0～10V或4～20mA反馈信号（选配）★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命★功耗低、输出力大、噪音小★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求★阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准★阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀它分为直动式和先导式2种。
