动态平衡阀和静态平衡阀的分析动态平衡阀和静态平衡阀的分析动态平衡阀分为流量（流量动态控制阀）和压差（自力式压差控制阀）控制两种，根据实际需求选用。

动态平衡阀用于解决各台末端因温控阀门频繁动作而引起的支路压差平衡问题。

其和静态区别在于：静态平衡阀（也叫数字锁定平衡阀）需要通过专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，但是每次改动都需要通过仪表对阀进行再锁定，动态的是自力的不用这么麻烦的，依靠管网中被调介质自身的压力变化进行自动恒定流量，静态的在工程造价上要略微便宜些。

动态平衡阀的工作原理：通过改变平衡阀的阀芯的过流面积来适应阀门前后的变化，从而达到控制流量的目的。

动态平衡阀可安装在供水管上，也可安装在回水管上。

当系统流体工作压力超过散热器允许工作压力时，为安全起见，动态平衡阀宜安装在供水管上。

静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，用于解决管路设计中存在的支路压差平衡问题。

静态平衡阀的工作原理是：通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。

静态平衡阀既可安装在供水管上，也可以安装在回水管上，一般要安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。

无论静态平衡阀或动态平衡阀，自身都是阻抗元件，尤其是动态平衡阀，要求系统在选配水泵时必须考虑该平衡阀引起的附加扬程。

平衡阀英络克，压差平衡阀，流量平衡阀，流量平衡阀英络克，平衡阀到英络克，压差平衡阀英络克，流量平衡阀来英络克，流量平衡阀找英络克动态平衡阀和静态平衡阀的分析动态平衡阀分为流量（流量动态控制阀）和压差（自力式压差控制阀）控制两种，根据实际需求选用。

动态平衡阀用于解决各台末端因温控阀门频繁动作而引起的支路压差平衡问题。

平衡阀，静态平衡阀及动态平衡阀基本工作原理介绍暖通空调系统一、暖通空调系统常见的几种水力平衡设备：暖通空调系统常见的水力平衡设备主要有用于消除静态水力失调、实现静态水力平衡的静态水力平衡阀和用于消除动态水力失调、实现动态水力平衡的动态压差平衡阀、动态流量平衡阀、动态平衡电动开关阀、"动态压差平衡阀与电动调节阀组合"以及一体式动态平衡电动调节阀等。

1、静态平衡阀：静态平衡阀是消除暖通空调水系统静态水力失调、实现静态水力平衡的主要设备。

静态平衡阀实质上是一个具有明确的"流量-压差-开度"关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。

在暖通空调水系统中，静态平衡阀保证的不是系统中单个管道的流量值，它要维持的是在系统初调试时，通过静态平衡阀的调节作用，使系统中各个管路的流量比值与设计流量的比值一致，这样当系统的总流量等于设计总流量时，各个末端设备及管道的流量也同时达到设计流量。

静态平衡阀主要应用于系统分集水器、分支管道以及末端设备处。

2、动态压差平衡阀：动态压差平衡阀是消除暖通空调系统动态水力失调、实现动态平衡的主要设备之一。

动态压差平衡阀具有关键点定压差功能，它通过阀门内部的自力式机构，能自动地将系统两个关键点之间的压差恒定在设定压差值。

基于全面水力平衡系统对分系统定压、分级定压以及设备定压的要求，动态压差平衡阀广泛地应用在系统主管、分支管道以及各种末端设备处。

3、动态流量平衡阀：动态流量平衡阀是消除系统动态水力失调的设备之一。

动态流量平衡阀实质是在一定的压差范围内维持管道的流量始终不变，流量值的大小可以根据系统要求进行定制，因此它又叫做"定流量平衡阀"。

动态流量平衡阀主要应用于水力系统中要求保持流量不变的管道，如冷水机组冷冻、冷却水管以及采用变风量调节系统制冷供热量的末端设备管道处。

4、动态平衡电动开关阀：动态平衡电动开关阀是暖通空调水系统消除动态水力失调、实现动态平衡的主要设备之一。

平衡阀与定流量和变流量系统平衡阀是一种特殊功能的阀门，它具有良好的流量特性，有阀门开启度指示，开度锁定装置及用于流量测定的测压小阀。

一、分类与工作原理1.静态平衡阀：静态平衡阀亦称为手动平衡阀或手动调节阀，是可进行流量测定和调节的阀门，其操作方式是人工手动调节。

该平衡阀原理为可变流量的孔板，并带有关断功能。

通过测量阀门前后测量孔的压降，结合阀门开度的读数，便能换算出阀门调节后的流量。

静态平衡阀实质上是一个具有明确的“流量-压差-开度”关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。

2.动态流量平衡阀：动态流量平衡阀亦称自力式流量控制阀、定流量平衡阀等，是一种在阀体前后一定的压差范围内能自动保持管道的流量始终不变的阀门。

其工作原理是通过改变平衡阀的阀芯的过流面积来适应阀门前后压差的变化，从而达到控制流量的目的。

即在一定压差范围内无论阀门入口流量如何变化均可保证其出口流量恒定。

它相当于一个局部阻力可变的节流元件，该元件由可变过流面积的阀胆和高精度（±5%）的弹簧及支撑装置构成。

弹簧受压差的作用自动控制阀胆上过流面积的大小，从而使通过阀门的流量恒定。

流量值的大小可以根据系统要求进行定制。

3.动态压差控制阀：动态压差控制阀亦称自力式压差控制阀、定压差阀、动态压差平衡阀等，其工作原理：其阀体可设定压差值，通过调整阀门自身的开度，能自动将系统两个关键点之间的压差恒定在设定压差值。

动态压差控制阀是基于弹簧-隔膜组合的方法进行设计的。

4.动态平衡电动二通开关阀：具有动态平衡和电动开关功能，当阀门开启时，它能动态地将管道的实际流量恒定在设计流量值，并不受系统压力波动的影响。

5.组合式或一体式动态平衡电动调节阀：是将动态压差平衡阀与电动调节阀组合，一体式动态平衡电动调节阀是把动态压差平衡阀与电动调节阀集成在一个阀体内。

它既具有动态平衡功能，即能动态地平衡系统的压力波动，使流经管道的流量不受系统压力波动的影响，又具有电动调节功能，即能根据目标区域的负荷变化自动地调节开度从而调节流量值，保证目标区域的温度始终恒定在设定温度。

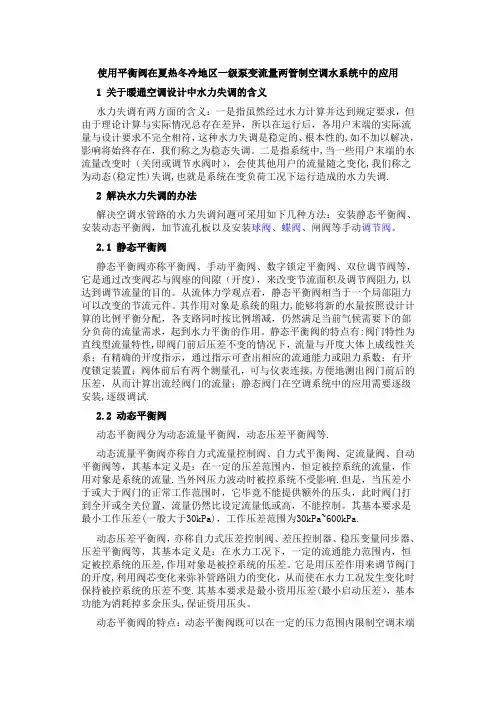

使用平衡阀在夏热冬冷地区一级泵变流量两管制空调水系统中的应用1 关于暖通空调设计中水力失调的含义水力失调有两方面的含义：一是指虽然经过水力计算并达到规定要求，但由于理论计算与实际情况总存在差异，所以在运行后，各用户末端的实际流量与设计要求不完全相符，这种水力失调是稳定的、根本性的,如不加以解决，影响将始终存在，我们称之为稳态失调。

二是指系统中,当一些用户末端的水流量改变时（关闭或调节水阀时），会使其他用户的流量随之变化,我们称之为动态(稳定性)失调,也就是系统在变负荷工况下运行造成的水力失调.2 解决水力失调的办法解决空调水管路的水力失调问题可采用如下几种方法：安装静态平衡阀、安装动态平衡阀，加节流孔板以及安装球阀、蝶阀、闸阀等手动调节阀。

2.1 静态平衡阀静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度)，来改变节流面积及调节阀阻力,以达到调节流量的目的。
