平衡阀，静态平衡阀及动态平衡阀基本工作原理介绍暖通空调系统一、暖通空调系统常见的几种水力平衡设备：暖通空调系统常见的水力平衡设备主要有用于消除静态水力失调、实现静态水力平衡的静态水力平衡阀和用于消除动态水力失调、实现动态水力平衡的动态压差平衡阀、动态流量平衡阀、动态平衡电动开关阀、"动态压差平衡阀与电动调节阀组合"以及一体式动态平衡电动调节阀等。
1、静态平衡阀：静态平衡阀是消除暖通空调水系统静态水力失调、实现静态水力平衡的主要设备。
静态平衡阀实质上是一个具有明确的"流量-压差-开度"关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。
在暖通空调水系统中，静态平衡阀保证的不是系统中单个管道的流量值，它要维持的是在系统初调试时，通过静态平衡阀的调节作用，使系统中各个管路的流量比值与设计流量的比值一致，这样当系统的总流量等于设计总流量时，各个末端设备及管道的流量也同时达到设计流量。
静态平衡阀主要应用于系统分集水器、分支管道以及末端设备处。
2、动态压差平衡阀：动态压差平衡阀是消除暖通空调系统动态水力失调、实现动态平衡的主要设备之一。
动态压差平衡阀具有关键点定压差功能，它通过阀门内部的自力式机构，能自动地将系统两个关键点之间的压差恒定在设定压差值。
基于全面水力平衡系统对分系统定压、分级定压以及设备定压的要求，动态压差平衡阀广泛地应用在系统主管、分支管道以及各种末端设备处。
3、动态流量平衡阀：动态流量平衡阀是消除系统动态水力失调的设备之一。
动态流量平衡阀实质是在一定的压差范围内维持管道的流量始终不变，流量值的大小可以根据系统要求进行定制，因此它又叫做"定流量平衡阀"。
动态流量平衡阀主要应用于水力系统中要求保持流量不变的管道，如冷水机组冷冻、冷却水管以及采用变风量调节系统制冷供热量的末端设备管道处。
4、动态平衡电动开关阀：动态平衡电动开关阀是暖通空调水系统消除动态水力失调、实现动态平衡的主要设备之一。
动态流量平衡阀和电动调节阀组合能代替动态平衡电动调节阀
么？

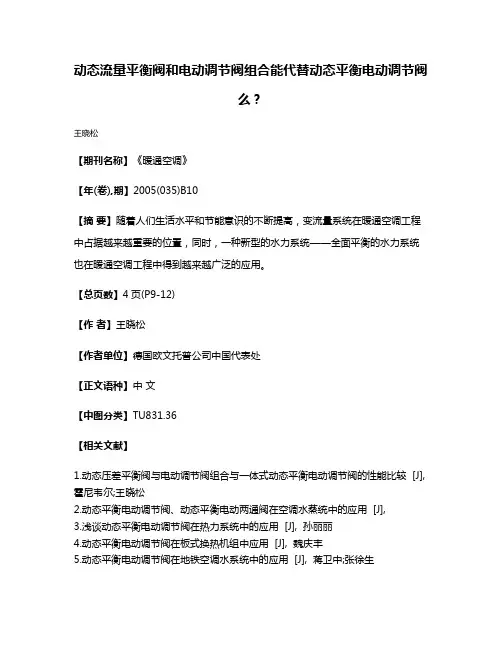

王晓松
【期刊名称】《暖通空调》
【年(卷),期】2005(035)B10
【摘要】随着人们生活水平和节能意识的不断提高，变流量系统在暖通空调工程中占据越来越重要的位置，同时，一种新型的水力系统——全面平衡的水力系统也在暖通空调工程中得到越来越广泛的应用。
【总页数】4页(P9-12)
【作者】王晓松
【作者单位】德国欧文托普公司中国代表处
【正文语种】中文
【中图分类】TU831.36
【相关文献】
1.动态压差平衡阀与电动调节阀组合与一体式动态平衡电动调节阀的性能比较 [J], 霍尼韦尔;王晓松
2.动态平衡电动调节阀、动态平衡电动两通阀在空调水蒸统中的应用 [J],
3.浅谈动态平衡电动调节阀在热力系统中的应用 [J], 孙丽丽
4.动态平衡电动调节阀在板式换热机组中应用 [J], 魏庆丰
5.动态平衡电动调节阀在地铁空调水系统中的应用 [J], 蒋卫中;张徐生
因版权原因，仅展示原文概要，查看原文内容请购买。
1、动态平衡电动调节阀的功能
动态平衡电动调节阀具有动态平衡和电动调节两种功能。
原理图如右。
动态平衡电动调节阀相当于在一个电动调节阀的进出水两端设置了一个恒压差装置，当系统压力变化时使电动调节阀处于恒压状态，使电动调节阀不会因系统压力波动发生流量改变而调整阀门开度，增加了系统的水力稳定性。
动态平衡电动调节阀属于调节阀范畴，应具有调节阀的特性。
一个好的调节阀应具有线性或等百分比的调节特性，而快开阀的特性不能起到好的调节作用，给系统的正常使用带来困惑。
典型表现是，
⑴、进入采暖季初期和进入制冷季初期的温度过高和温度过低；
⑵、阀门动作频繁，一开就大，一关就小，控制精度不易达到。
所以，从上述两个方面入手就可以鉴别任一品牌的动态平衡电动调节阀功能的好坏。
2、动态平衡电动调节阀的流量特性
动态平衡电动调节阀是恒压差方式、直行程式阀门，流量特性曲线为线性特性。
具体来说，该阀的调节方式是直行程式，该阀在阀门考虑了最大流量设定功能，可根据设计预设流量保证系统静态平衡。
下图是根据动态平衡电动调节阀阀门开度与流量关系的资料绘制的流量特性曲线，红线表示实际流量特性曲线，蓝线表示理想线性流量特性曲线。
流量特性曲线为线性的调节型阀门，其调节性能是非常好。
动态平衡电动调节阀动态平衡电动调节阀，简称DB型电动调节阀，是一种能够实现系统动态平衡和节能调节的新型阀门。
它采用电动执行器与调节阀相结合，实现对系统流量的动态平衡和精准控制。
本文将详细介绍DB型电动调节阀的特点、应用和优势。
1. 特点1.1 动态平衡DB型电动调节阀采用先进的流量调节技术，通过对阀体内部结构和电动执行器的优化设计，实现了对系统流量的动态平衡调节。
它能够根据系统工况的变化实时调节阀门开度和流量，确保系统稳定运行，同时还能避免传统弁组的动态不平衡和燃气浪费问题。
1.2 高精度控制DB型电动调节阀采用精密控制器和电动执行器，可以精准地调节阀门开度和流量。
其测量和控制精度可达到0.2%FS，可以满足各种系统对流量控制的需求。
此外，DB型电动调节阀还可以实现远程控制和监测，方便系统的管理。
1.3 高可靠性DB型电动调节阀采用优质材料和精密加工工艺，具有高强度、耐腐蚀、耐磨损等优良性能。
同时，它还具有防堵、失电闭锁、过载保护等多重安全保护功能，确保系统运行的安全可靠。
1.4 简单易用DB型电动调节阀采用一体化结构设计，无需复杂的安装和调试，可以快速投入使用。
其简洁明了的控制界面和人性化的操作方式也使得用户可以方便地设置和调节参数，实现自动化控制。
2. 应用DB型电动调节阀适用于各种供暖、空调、通风、制冷等系统中，通过对阀门的动态平衡控制，实现对系统流量的精确调节和平衡，提高系统的安全性、舒适性和节能性。
特别适用于大型建筑、商场、酒店等高耗能场所的节能改造工程。
3. 优势3.1 提高系统效率DB型电动调节阀采用先进的动态平衡调节技术，可以避免传统弁组的流量不平衡和系统燃气浪费的问题，提高系统的效率。
通过对系统流量的精确控制和平衡，能够提高能源利用效率和系统运行的稳定性，达到节能减排的目的。
3.2 降低维护成本DB型电动调节阀采用一体化设计，无需复杂的安装和调试，操作简便，维护成本较低。
同时，它还具有多重安全保护功能，在使用过程中能够避免系统故障和损坏，减少系统维护的频率和成本。
动态压差平衡型电动调节阀张家口帝达购物中心使用了宏田公司的蒸发式中央空调后，与原来集中式单风道系统比较（以每天运行12小时计）：整个系统每天消耗电能约2856KW/h，消耗水量为24.5吨/天，每年运行按3个月计，共计消耗电能25.7万KW.h左右，消耗水2682吨，每年的维修费用约1-2万元。
该购物中心的工作人员讲，使用过去的系统，一直不能达到理想效果，夏季场内闷热难耐，几次改造均不理想。
使用宏田的蒸发式中央空调系统后，保留了原来的两台离心风机，改变了风道的用途，出口温度在18到21度之间，相对湿度60%左右，总运行动力为81KW，比原来减少142.5KW（还不包括停用每层角落7.5匹的分体空调一、材质：阀体球墨铸铁电动执行器外壳铝合金阀套不锈钢阀芯黄铜二、动态平衡电动调节阀技术参数：产品型号阀门形式规格压差范围(KPa)流量范围(m0/h)工作压力流量误差流体温度A/D-EDRV1二通DN2530-3000.2-2.9PN165％0-100℃A/D-EDRV2DN3230-3000.5-4-7A/D-EDRV3DN4030-3001-7-7A/D-EDRV4DN5030-3002-12.1A/D-EDRV8DN6530-3003-20.4A/D-EDRV9DN8030-3005-30.8A/D-EDRV10DN1OO30-30010-45.3A/D-EDRV11DN12530-30015-70-7A/D-EDRV12DN15030-30020-101.8A/D-EDRV13DN20033-300 5.0-360A/D-EDRV14DN25022-210 4.O-460※注： A-EDRV动态平衡电动调节阀配直行程电动执行器 D-EDRV动态平衡电动调节阀配角行程电动执行器三、动态平衡电动调节阀尺寸参数：产品型号阀门形式规格外形及安装尺寸 (mm)L H1H2D(φ)法兰G螺纹A/D-EDRV1二通丝口DN2516026570G1 A/D-EDRV2DN3218027570G1-1/4 A/D-EDRV3DN4030029090G1-1/2 A/D-EDRV4DN5030029090G2 A/D-EDRV5二通法兰DN32160220701OO A/D-EDRV6DN40200235110110A/D-EDRV7DN50215230115125A/D-EDRV8DN65230238120145A/D-EDRV9DN80275275146160A/D-EDRV10DNl00290295165180A/D-EDRV11DNl2531530720821OA/D-EDRV12DNl50350326205240A/D-EDRV13DN200430715295295A/D-EDRV14DN250520740345355一、使用范围：本阀门是一种本平衡阀，适用于各种液体管路系统，是一种较为理想的新型节能阀门。
压差平衡阀，亦称自力式压差控制阀，是一种不需外来能源依靠被调介质自身压力变化进行自动调节的阀门，适用于分户计量或自动控制系统中。
压差平衡阀为双瓣结构，阀杆不平衡力河北同力压差平衡阀小，结构紧凑，用于供热（空调）水系列中，恒定被控制系统的压差，并有以下的特点：1、恒定被控制系统压差；2、支持被控系统内部自主调节；3、吸收外网压差波动；4、采用先进的无级调压结构，控制压差可调比可达25：1；5、具备自动消除堵塞功能;6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。
压差平衡阀的使用方法：1、介质流动方向应与阀体箭头方向一致；2、压差平衡阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2"球阀，以便启动消除堵塞功能；3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差;5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2"球阀关闭3—5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物；6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差。
[1]压差平衡阀选型说明：按式KV=G/式中（G-M3/h），根据最大流量和可能的最小工作压差计算所需的最大KV值，应小于阀门的最大KV值；根据最小流量和可能的最大工作压差计算所需的最小KV值，应大于阀门的最小KV值，如G=3-10M/h，△P"最大=200KPa，△P"最小=20KPa，KV最大=10/=25，KV最小=3/=2.12，选择DN50即符合要求，建议尽量不变径选用阀门。
压差平衡阀的用途：为何室内安装自控装置必须安装压差平衡阀原因如下：1.如果不安装压差平衡阀，近端用户由于压差过大，当近端用户室内温度达到设置值时，由于感温包的膨胀推力是有限的使恒温阀无法关断，使近端用户室内温度超标。
平衡阀在空调水系统中的合理应用空调水系统的阻力平衡是保证空调系统正常、有效运行的前提，以较低的能耗，获得舒适的室内环境，是暖通设计者比较关心重视的问题。
为了达到水系统的阻力平衡，设计师一般尽可能采用同程式水系统，倘若条件不允许时则采用异程式水系统，此时系统可能存在水力平衡失调。
当各分区环路采用同程式系统时，各系统环路间也可能存在严重的阻力不平衡而导致水力平衡失调。
因此必须通过各种调节手段使系统达到平衡。
近年来，平衡阀因其较为完备的功能和良好的调节性能，正在越受重视和欢迎。
许多设计师在设计水系统时倾向于使用平衡阀来进行水力平衡，但笔者发现，在很多工程中，平衡阀的设置不尽合理，设计人员对各种平衡阀的应用场合考虑不周。
本文从平衡阀的原理入手介绍在工程实践中如何合理地选择平衡阀及相应的系统形式。
1平衡阀的工作原理水力平衡设备可分为静态水力平衡设备和动态水力平衡设备。
静态水力平衡设备主要有静态平衡阀，动态水力平衡设备主要有动态流量平衡阀、动态压差控制阀、动态平衡电动二通开关阀、组合式或一体式动态平衡电动调节阀等。
静态平衡阀在水系统中的作用主要是消除静态水力失调、使系统实现静态水力平衡。
动态水力平衡设备在水系统中的作用主要是消除动态水力失调，使系统实现动态水力平衡。
1.1静态平衡阀静态平衡阀亦称为手动平衡阀或手动调节阀，是可进行流量测定和调节的阀门，其操作方式是人工手动调节。
该平衡阀原理为可变流量的孔板，并带有关断功能。
通过测量阀门前后测量孔的压降，结合阀门开度的读数，便能换算出阀门调节后的流量。
静态平衡阀实质上是一个具有明确的“流量-压差-开度”关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。
1.2动态流量平衡阀动态流量平衡阀亦称自力式流量控制阀、定流量平衡阀等，是一种在阀体前后一定的压差范围内能自动保持管道的流量始终不变的阀门。
其工作原理：q=k v√△p。
通过改变平衡阀的阀芯的过流面积来适应阀门前后压差（如图1所示）的变化，从而达到控制流量的目的。
动态压差平衡阀与电动调节阀组合与一体式动态平衡电动调节阀的性能比较随着人们生活水平和节能意识的不断提高，变流量系统在暖通空调工程中占据越来越重要的位置，同时，一种新型的水力系统—全面平衡的变流量水力系统也在暖通空调工程中得到越来越广泛的应用。
全面平衡的变流量水力系统一般通过具有动态平衡和电动调节功能的阀或阀组调节末端设备（如空调箱）的流量来调控目标区域的温度，它能动态地平衡系统的压力变化，使二台或多台末端设备间的流量调节不互相干扰，因此这种系统具有高效节能性。
目前在一些空调工程中，设计人员常用的具有上述功能的阀门配置主要有一体式动态平衡电动调节阀和“动态压差平衡阀与电动调节阀组合”。
那么在实际的工程运用中应如何评价这两种配置的性能及其区别呢？一、具有动态平衡和电动调节功能阀门的主要性能指标要求：在进行这两种配置的性能比较前，我们需要知道具有动态平衡和电动调节功能阀门的主要性能指标要求，然后对这些性能指标逐条进行比较，这样我们就可以比较全面地认识这两种配置的性能及区别。
动态平衡与电动调节型阀或阀组的主要性能指标是：关键点定压差功能（动态平衡功能）、阀门实际流量调节特性、最大流量、最大流量的可调性、最大流量设定对调节精度的影响、设备是否便于运行维护、安装调试是否便利等。
1、关键点定压差功能（动态平衡功能）：关键点定压差功能是这种阀或阀组的主要性能指标，只有具有关键点定压差功能，这种阀或阀组才具有动态平衡功能，才能使暖通空调变流量系统全面水力平衡的实现成为可能。
关键点定压差又分为压差不变型和压差可调型两种，它们的具体区别会在以后的篇幅中加以阐述。
2、阀门实际流量调节特性：阀门实际流量调节特性是调节型阀门调节功能的主要技术指标，是调节阀在其有效的调节区间内能否达到系统要求调节精度的关键。
对于暖通空调水系统，如果是介质为水的换热盘管型末端设备，一般要求具有等百分比的实际流量特性，如果是介质为蒸气的换热盘管型末端设备，则要求具有直线型实际流量特性。
暖通空调系统全面水力平衡解决方案建筑能耗在我国能源总消费中所占的比例已达35%，且持增长态势。
大型公共建筑中空调系统耗能约占建筑总能耗的50~65%。
空调系统存在的典型问题：能耗高、舒适度低。
1）制冷机组、水泵、空调机组等设备工作效率较低；2）空调房间温度无法达到设定值、波动较大；3）水系统的噪音。
水力失调：静态水力失调：主要由于系统在设计、产品选型、施工等过程中的种种误差迭加产生的，设计需要的系统管道阻力特性与实际系统管道阻力特性不相符，所造成的实际流量与设计流量不一致的水力失调状态。
静态水力失调：天生的，所有系统都有，平衡调试后消失。
动态水力失调：在暖通空调水系统上安装了很多调控设备，应用了变流量技术，从而使系统的瞬时阻力特性与设计所需阻力特性不符，而造成了系统的瞬时失调状况。
后天的，所有系统都有，必须由动态阀门修正！水力平衡阀的分类：一、静态平衡阀—并联管路二、动态平衡阀1、动态流量平衡阀/定流量阀—冷冻机干管2、动态压差平衡阀/压差调节器—水平支管、垂直立管三、电动平衡阀—末端设备1、动态平衡电动二通阀—风机盘管2、动态平衡电动调节阀—新风机组、组合式空气处理机组水力平衡阀的作用：平均分配流量（按设计流量分配）：静态平衡阀；按需分配流量（按实时负荷分配）：动态平衡阀。
阀门流量计算公式：静态（水力）平衡阀：各主要并联管路的平衡方案（集水器、垂直立管、水平支管）水力失调的典型现象（存在的问题）：部分区域过流从而导致部分区域欠流的冷热分配不均；为照顾不利环路而加大流量运行导致能源浪费；有利环路阀门、末端设备处存在水流噪音。
并联环路流量分配与压降的关系：平衡方案：各并联管路设置静态平衡阀。
平衡原理：通过调节自身开度改变阀门阻力，平衡各并联环路的阻力比值，使流量合理分配，达到实际流量与设计流量相同；消除水系统存在的部分区域过流从而导致部分区域欠流的冷热分配不均现象，有效避免了为照顾不利环路而加大流量运行的能源浪费现象，因此可节省冷/热量，同时还可以减少水泵运行费用。
暖通空调水系统的水力平衡调节暖通空调水系统的平衡调节在集中供热和中央空调的水系统运行中，水力失调是常见的问题。
水力系统的失调有两方面的含义。
一方面是指虽然经过详细的水力计算并达到规定要求，但在实际运行后，各用户的流量与设计要求不符，这种水力失调是稳定的、根本性的，称之为稳态失调。
另一方面是指系统运行中，当一些用户的水流量改变时，会使其它用户的流量随之变化，这涉及到水力稳定性的概念。
对其它用户影响小，则水力失调程度小，水力稳定性好，称之为动态（稳定性）失调。
管网水力失调的原因是多方面的，归纳起来主要有两种情况。
一种是管网中流体流动的动力源提供的能量与设计要求不符，例如泵的型号、规格的变化及其性能参数的差异、动力电源的波动、流体自由液面差的变化等，导致管网中压头和流量偏离设计值。
另一种是管网的流动阻力特性发生变化，例如在管路安装中管材实际粗糙度的差别、焊接光滑程度的差别、存留于管道中泥沙、焊渣多少的差别、管路走向改变而使管长度的变化、弯头、三通等局部阻力部件的增减等，均会导致管网实际阻抗与设计值偏离。
尤其是一些在管网设置的阀门，改变其开度即可能改变管网的阻力特性。
水力失调对管网系统运行会产生不利影响。
管网系统往往是多个循环环路并联在一起的管路系统。
各并联环路之间的水力工况相互影响，必然会引起其他环路的流量发生变化。
如果某一管段的阀门开大或关小，必然导致管路流量的重新分配，即引起了水力工况的改变。
当某些环路因发生水力失调而流量过小，如锅炉循环系统中水冷壁管路流量分配不均，使部分管束水流停滞则有可能发生爆管事故；在制冷机水循环系统中，蒸发器管束因此可能发生冻管事故。
在供热空调系统中流体流量的变化使其负担输配的冷热量改变，即其水力失调必然会导致热力失调。
在水力失调发生的同时，管网中的压力分布也发生了变化。
在一些特殊情况下，局部管路和设备内的压力超过一定的限值，则可能使之破坏。
为了解决水力失调问题，可以采用静态水力平衡阀、动态平衡阀、动态平衡电动调节阀等阀门进行平衡调节。
平衡阀的分类及在暖通空调中的应用1概述在HVAC调节系统中，水是一个关键因素。
由于设计，施工，设备材料，系统流水线的数量是抵抗力的抵抗力不一致，因此每个用户的实际交通和设计要求都不突出，导致系统的液压障碍，称为静态液压电力障碍。
当用户阀门开度变化导致水流量变化时，其他用户的流动已经改变，而设计的出发需要交通，导致液压障碍，称为动态液压障碍。
水平障碍将严重影响空调系统的操作，因此系统必须通过在管道系统中添加静态或动态液压平衡设备（即平衡阀）来实现液压平衡，以确保空间调整的正常运行。
2平衡阀分类平衡阀是一种动态，静态平衡的阀门在水力条件下。
平衡阀可分为两类：静态平衡阀，动态平衡阀，对应静态和动态的两个水系统。
静态平衡阀也称为平衡阀，手动平衡阀等，通过改变阀芯的间隙（开度）和阀座以改变流过阀门的流动阻力以实现调节流动，其作用对象是系统电阻，可以根据设计计算的比例平衡新的水量，每个分支同时增加或减少，并到达当前气候下的部分负荷的流量需求，并且平衡的作用。
动态平衡阀分为动态流量平衡阀，动态差分平衡阀，自动自动压力控制阀等。
随着空调行业的不断发展和改良，均衡阀门发生的新产品。
目前，许多项目使用动态差分平衡阀和电动调节阀与一体式，这通常称为动态平衡电动调节。
阀。
动态平衡功率调节阀目前用于解决空调水系统平衡的非常好方法。
当系统的压力发生变化时，动态差动平衡阀可以通过改变其自身的流量区域来维持电压阀之间的压力差。
调节阀的CV值始终是一个，从而确保电动调节阀在最理想的条件下运行，水中的变化仅与温度有关，压力与压力无关。
随时，它是您需要的水量。
集群使系统更加优越，更方便。
3平衡阀的应用3.1固定流量系统的静态水力平衡丁交通系统在HVAC项目早期常用液压系统。
固定流量系统指的是系统不包含任何调节阀。
系统不必在初始测试完成后开展任何更改，系统的流量保持不变。
固定流量系统主要适用于不必通过流量调节的系统，例如使用风力涡轮机调节的风力涡轮机和空调盒。
空调水系统调节中平衡阀的使用摘要：本文介绍了系统水力失调的原因及平衡阀在解决水力失调中的重大作用。
介绍了几种平衡阀的特点及其应用。
重点介绍了定压调节的几种情况。
强调了合理组合及配置平衡阀对空调水系统的平衡起到至关重要的作用。
关键词：水力失调，水力平衡，平衡阀，静态平衡，动态平衡Abstract: this paper introduces the system of hydraulic disorders cause and balancing valve in solving the important role of hydraulic disorders. Introduces some characteristics and the application of balancing valves. Focusing on the constant pressure regulation of several ways. Emphasizes the reasonable combination and configuration balancing valve to the balance of the air conditioning water system play a crucial role.Keywords: hydraulic disorders, hydraulic balance, balancing valve, static balance, the dynamic balance一、水力失调水力失调是由于水力失衡而引起运行工况失调的一种现象，是空调水系统中常出现的较为严重的问题，是造成系统运行效果差、能源严重浪费等问题的主要原因。
引起水力失调的原因很多，有的可能是系统初调节不好或未进行初调节，有的可能是没有安装平衡器件或平衡器件安装不正确。
水力失调可分为静态和动态两种类型：（1）静态水力失调静态水力失调是水系统自身固有的，它是由于管路系统特性阻力系数的实际值偏离设计值而导致的。
电动可调式动态流量平衡阀和末端电动调节定压差阀结合的水力平衡与控制策略(1)分析了集中空调系统水力失调的原因和解决措施，通过比较末端恒压差控制系统和应用电动可调式动态流量平衡阀的控制系统的控制原理以及变流量条件下的能耗高低，研究了这两个控制系统对管网中调节阀流量特性曲线的影响，具体分析了设备效率对系统性能的影响。
引言在全球化节能减排的大环境下，集中空调系统能耗的有效降低，将会为整个社会的节能减排作出一定的贡献。
然而空调系统的节能应该在满足负荷要求的条件下进行，并在此基础上力求系统管网的全面水力平衡和设备的高效率运行，这样才能保证系统运行的经济性。
为此，本文着重从水系统的全面水力平衡和控制两方面分析其对系统性能的影响。
1、集中空调系统水力失调原因以及解决措施假如集中空调系统失去水力平衡，会使某些区域的冷量或热量达不到设计要求，造成某些区域太冷或太热，甚至造成制冷机、换热器等设备出现故障。
对于某些区域的水流量达不到设计流量的问题，常采用加大水泵功率的解决方法，使最不利环路达到设计流量，但会导致最有利环路的流量远远超过设计流量，水泵能耗大大增加，不利于实现集中空调系统低能耗运行。
为实现空调水系统的水力平衡，常用的措施有：在供、回水主管上设置旁通平衡管路;区域管路上采用同程水力系统，增大主管管径，减小支管管径;使用静态平衡阀等。
这些解决方法没有抓住水力失衡的症结，相反有的方法通过增大能耗来满足末端的要求，掩盖了水力失衡的存在。
例如末端流量不够并不一定是水泵流量和扬程不够，而有可能是没有合理匹配，盲目提高水泵设计扬程和流量，不仅增加水泵初投资，而且增加运行成本;增大供回水温差并非因为制冷主机出力不够，而是没有把能量有效地输配到末端设备，而增大供回水温差对主机要求较高，不仅使主机初投资增大，而且会让主机工作在低效工况下，增加主机的运行成本，还会导致夏季末端送风温度过低，送风管道易结露，假如没有良好的气流组织保障，容易导致空调病的产生等。
动态流量平衡阀和动态平衡电动调节阀组合应用探讨
动态平衡电动调节阀是区别于传统的电动调节阀的新一代产品
与电动调节一体化的产品，它具有以下特点：
所示，为一组多台空气处理机并联环路（图中只画出
二点的压差也相应增大。
但是由于动态平
同时任何一个环路都不会受到其它环路调节的影响，系统越大，这种动态平衡的特性就越明显，每一个环路只受自己区域
电动调节功能是指阀门能根据目标区域温度控制信号的变化自动的调节阀理想的流量特性曲线。
如图
二、动态流量平衡阀和电动调节阀组合性能分析
际的运行过程中根据末端设备负荷变化要求在
绝大部分时间的实际流量都是低于设计流量的。
设备负荷变化要求系统实际需要流量为Q0
点，与此同时，动态流量平衡阀的工作点为
更低，其实际的工作能，实际工作曲线偏用消弱了电动调节阀的调节特性；并且它的所谓最大限流功能由于动态流量。
动态平衡电动阀介绍近年来，随着人们对生活品质要求以及节能意识的不断提高，暖通空调工程中变流量水力系统得到越来越广泛的应用。
同时，一种新型的调节阀—动态平衡电动阀也因其优越的动态平衡特性而在越来越多的变流量水力系统中得到应用。
本文分析了动态平衡电动阀的特点及其与传统的电动阀门相比较的优势，介绍了动态平衡电动阀的应用，同时提出了变流量水力系统实现全面水力平衡的概念及途径。
一、暖通空调系统调节方式的演化过程：暖通空调系统最根本的目标是实现对环境温度的调控，以满足人们对环境舒适度以及一些工艺性的要求。
在早期的暖通空调系统中，一般采用定流量水力系统，通过对末端设备风量的分档控制来实现对目标区域环境温度的调节，如采用三速开关调节风机盘管风量以及通过变风量空调箱进行风量调节等。
这种调节是简单、粗略以及分散式的，且在系统初调试合格后不需再对水力系统进行调节。
随着人们对环境舒适度的要求以及节能意识的不断提高，这种调节已经不能满足要求。
于是人们开始采用变流量水力系统以及变风量系统，通过电动调节阀或风阀执行器对系统的水量或风量进行连续调节来实现对环境温度的精确控制。
电动调节阀既可以通过与各种传感器、变送器以及控制器相连组成分散式的控制系统，也可以与楼宇控制系统相连组成分散控制、集中管理的中央控制系统，从而大大地提高了系统对环境温度调控的能力。
但是在一些系统负荷波动较大的变流量系统中，由于多台电动调节阀同时工作，任何一台电动调节阀工作状态的改变都会对其它的电动调节阀产生影响，而电动调节阀本身的抗干扰能力又比较差，从而造成了整个系统不稳定，对环境温度的调控能力下降，调节精度降低。
因此在目前的一些大型变流量中央空调水系统中，一种具有较强抗干扰能力的新型调节阀—动态平衡电动阀得到越来越广泛的应用。
同时，一种全新的全面平衡水力系统，也因其高效、稳定和节能而被越来越多的大型变流量水系统所采用。
二、动态平衡电动阀的特点及其与传统的电动阀门相比较的优势：动态平衡电动阀主要分为二类：用于风机盘管调节的动态平衡电动二通阀以及用于空调箱等调节的动态平衡电动调节阀。
动态流量平衡阀动态平衡电动调节阀的区别电动调节阀等于套了电动执行器的调节阀。
动态流量平衡阀是一种依据压差或者流量自动调整的调节阀。
而动态平衡电动调节阀相当于在动态流量平衡阀上套了电动执行器。
平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。
如：静态平衡阀，动态平衡阀。
(z)静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。
动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等。
动态流量平衡阀亦称：自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。
动态压差平衡阀，亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等，它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。
自力式自身压差控制阀，在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设定值，阀塞自动打开并在感压膜作用下自动调节开度，保持阀门两端压差相对恒定。
“静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。
动态压差平衡阀与电动调节阀组合与一体式动态平衡电动调节阀的性能比较动态压差平衡阀与电动调节阀组合与一体式动态平衡电动调节阀的性能比较随着人们生活水平和节能意识的不断提高，变流量系统在暖通空调工程中占据越来越重要的位置，同时，一种新型的水力系统—全面平衡的变流量水力系统也在暖通空调工程中得到越来越广泛的应用。
全面平衡的变流量水力系统一般通过具有动态平衡和电动调节功能的阀或阀组调节末端设备（如空调箱）的流量来调控目标区域的温度，它能动态地平衡系统的压力变化，使二台或多台末端设备间的流量调节不互相干扰，因此这种系统具有高效节能性。
目前在一些空调工程中，设计人员常用的具有上述功能的阀门配置主要有一体式动态平衡电动调节阀和“动态压差平衡阀与电动调节阀组合”。
那么在实际的工程运用中应如何评价这两种配置的性能及其区别呢？一、具有动态平衡和电动调节功能阀门的主要性能指标要求：在进行这两种配置的性能比较前，我们需要知道具有动态平衡和电动调节功能阀门的主要性能指标要求，然后对这些性能指标逐条进行比较，这样我们就可以比较全面地认识这两种配置的性能及区别。
动态平衡与电动调节型阀或阀组的主要性能指标是：关键点定压差功能（动态平衡功能）、阀门实际流量调节特性、最大流量、最大流量的可调性、最大流量设定对调节精度的影响、设备是否便于运行维护、安装调试是否便利等。
1、关键点定压差功能（动态平衡功能）：关键点定压差功能是这种阀或阀组的主要性能指标，只有具有关键点定压差功能，这种阀或阀组才具有动态平衡功能，才能使暖通空调变流量系统全面水力平衡的实现成为可能。
关键点定压差又分为压差不变型和压差可调型两种，它们的具体区别会在以后的篇幅中加以阐述。
2、阀门实际流量调节特性：阀门实际流量调节特性是调节型阀门调节功能的主要技术指标，是调节阀在其有效的调节区间内能否达到系统要求调节精度的关键。
对于暖通空调水系统，如果是介质为水的换热盘管型末端设备，一般要求具有等百分比的实际流量特性，如果是介质为蒸气的换热盘管型末端设备，则要求具有直线型实际流量特性。
3、最大流量：最大流量是指阀门在全开时的最大介质流通量。
在同一口径下最大流量较大的阀或阀组流通能力较强、流通阻力较小。
4、最大流量的可调性：最大流量是否可调是调节阀在实际应用中的性能要求。
主要应用于二个方面：⑴、双管水系统冬夏设计流量不一致的要求：对于双管制具有制冷和采暖功能的中央空调水系统，由于同一台末端设备在冬季和夏季的设计流量要求是不一致的，因此如果阀或阀组具有最大流量可调功能，则可通过现场对流量冬夏调节来解决这一矛盾，而不必选用二个不同最大流量的阀或阀组。
⑵、同一规格的动态平衡电动调节（组合\一体）阀应用于不同设计流量的空调箱的要求：在同一口径一体\组合阀应用于不同空调箱时，可以在现场进行最大流量设定，以满足不同空调箱的不同设计流量要求。
5、最大流量设定对调节精度的影响：最大流量是否可调是阀门在实际应用中的性能要求，但是这种可调性不应是以降低调节阀的调节精度、增大调节误差来实现的。
因此考察最大流量设定时调节阀的调节精度是否降低是评价最大流量设定功能是否有效的重要指标。
6、设备是否便于运行维护：动态平衡电动调节（组合\一体）阀在运行时是否可靠以及是否便于维护也是需要考虑的一个重要指标。
7、安装调试是否便利：动态平衡电动调节（组合\一体）阀安装调试是否便利也是需要考虑的一个指标。
二、动态压差平衡阀与电动调节阀组合与一体式动态平衡电动调节阀的性能分析：1、关键点定压差功能（动态平衡功能）分析：⑴、动态压差平衡阀与电动调节阀组合：图3为动态压差平衡阀与电动调节阀组合的定压差图，由图可知，定压差关键点是在电动调节阀的进出口。
由于采用动态压差平衡阀，因此定压差值是可以调节的，即可根据实际需要进行调节，以满足不同末端设备的流量要求。
⑵、一体式动态平衡电动调节阀：实际上一体式阀是将动态压差平衡阀和电动调节阀集成在一个阀体内，这种阀的定压差值大部分是不可调的，一般均在0.2Bar左右。
2、阀门的实际流量特性曲线：⑴、动态压差平衡阀与电动调节阀组合：调节阀理想的流量特性曲线是指调节阀在阀门二端的压差不变时其开度与流量的变化关系。
调节阀实际的流量特性曲线是指调节阀在实际工作中开度和流量的变化关系。
影响调节阀实际流量特性的一个重要参数就是阀权度。
阀权度反映了调节阀实际流量特性曲线与理想流量特性曲线的偏离程度。
当阀权度为1时，调节阀的实际流量特性曲线与理想流量特性曲线一致,没有偏离；阀权度越小，这两种曲线的偏离程度越大，阀门的调节特性越差。
⑵、一体式动态平衡电动调节阀：一体式动态平衡电动调节阀的特性与上面组合式的一致，其实际流量特性曲线与理想的流量特性曲线一致，没有偏离，因此也具有最好的调节特性。
3、最大流量的可调性：⑴、动态压差平衡阀与电动调节阀组合：动态压差平衡阀与电动调节阀组合的最大流量是可以调节的，这种调节是根据实际所需流量对压差值进行重新设定来实现的。
对于一般的暖通空调变流量水系统，组合阀的压差值△P宜选择≤0.2Bar。
选型计算步骤如下:①、根据空调箱夏季计算流量计算组合阀中电动调节阀在压差△P=0.2Bar时所需的Kv值:Kv=Q夏/(△P)0.5=35/(0.2)0.5=78.3②、根据计算的Kv值选择电动调节阀规格：选择电动调节阀口径为DN80，其KVS=100≥78.3满足要求。
③、根据实际KvS值和夏季空调箱计算流量值的1.1倍值算出实际压差△Ps：△Ps夏=（1.1*Q夏/KVS）2=0.148Bar所以夏季动态压差平衡阀设定压差为0.15B ar;④、取冬季设计流量的1.25倍来计算冬季动态压差平衡阀实际设定压差:△Ps冬=（1.25*Q冬/KVS）2=0.04Bar所以冬季动态压差平衡阀设定压差为0.04B ar。
⑤、如果由于工程变更夏季设计流量变成3 0m3/h,这时动态压差平衡阀的实际压差:△Ps夏=（1.1*Q夏/KVS）2=0.1089Bar这时只须将动态压差平衡阀的实际设定压差改为0.11Bar即可。
由上可见，动态压差平衡阀与电动调节阀组合既可以通过压差设定满足同一台空调箱冬夏不同设计流量的要求，又可以满足不同空调箱的不同设计流量要求，且最大流量的调节只需简单的对动态压差平衡阀进行压差的重新设定就可实现，因此调节便利。
⑵、一体式动态平衡电动调节阀：一体式动态平衡电动调节阀分为最大流量不变型和最大流量可调型两种形式。
最大流量不变型一体阀不能根据同一台空气箱冬夏不同流量要求和不同空调箱不同流量要求进行流量设定。
最大流量可调型一体阀根据执行器的形式又分为直行程最大流量可调一体阀和回转行程最大流量可调一体阀。
行程最大流量可调一体阀是通过对阀门的最大行程进行限位来实现的，如果厂家要实现最大流量可调，必须具备限位开关，同时厂家必须提供“最大流量—行程”对照表，由用户根据所需最大流量和“最大流量—行程”对照表对允许最大行程进行重新设定来实现。
回转行程最大流量可调一体阀是通过对阀门的最大回转角度进行限位来实现的，目前厂家主要是通过拨位开关对阀门的最大允许回转角度进行设定，厂家会提供“拨位开关位置—最大流量”对照表，由用户根据所需最大设计流量和“拨位开关位置—最大流量”对照表对允许最大回转角度进行重新设定来实现。
4、最大流量设定对调节精度的影响：最大流量设定对调节精度的影响是指随着最大流量设定值的降低，调节阀调节精度随之变化的趋势。
这个性能指标是评价最大流量设定是否有效的重要指标。
⑴、动态压差平衡阀与电动调节阀组合：动态压差平衡阀与电动调节阀组合是通过对电动调节阀二端的压差进行重新设定来调节最大流量的。
在最大流量设定的过程中，其流量特性曲线变化如图7所示。
如图所示，在动态压差平衡阀的设定压差（即电动调节阀进出口压差）从△P1变化到△P 6时，组合阀的最大流量设定值从Q1max变化到Q6max，电动调节阀的流量特性仍然保持等百分比的流量特性曲线（假设电动调节阀的理想流量特性曲线为等百分比），但在整个最大流量调节过程中，电动调节阀的行程Hx始终维持不变，即等于最大行程H(Hx=H)。
假设电动调节阀的机械行程绝对误差是△H （在整个行程范围内可以近似认为该值不变），则其机械行程（相对）误差η为：η=△H/Hx=△H/H可见，在整个最大流量设定过程中组合阀的机械行程误差η是基本不变的。
由于机械行程误差是影响调节阀调节精度的关键因素，因此可以说，调节阀的调节精度始终不变。
由上可知：当组合阀的最大流量设定值改变时组合阀的调节精度始终保持不变，因此这种组合阀的最大流量设定功能是可靠的和有效的。
⑵、一体式动态平衡电动调节阀：一体式动态平衡电动调节阀是通过对最大允许行程或回转角度进行限制来调节最大流量的。
在一体式动态平衡电动调节阀的电动阀芯最大行程限定值从H1（和最大行程H相等）变化到H6时，一体阀的最大流量设定值也从Q1ma x变化到Q6max，这时一体阀的流量特性仍然为等百分比的流量特性（假设一体式调节阀的理想流量特性曲线为等百分比），但在整个最大流量调节过程中，一般一体阀内电动阀芯二端的压差始终维持不变，即为0.2Bar。
假设一体阀电动阀芯的机械行程绝对误差是△H（在整个行程范围内可以近似认为该值不变），则其机械行程（相对）误差η为：η=△H/HxHx在最大设定流量为Q1max到Q6max时分别为H1、H2、H3、H4、H5、H6；由图可以看出，随着最大设定流量Qmax的降低，最大行程设定值Hx也随之下降，机械行程误差η增大；由于机械行程误差是影响调节阀调节精度的关键因素，因此可以说，一体阀的调节误差是随着最大流量设定值的降低而增大，即一体阀的最大设定流量越低、调节误差越大、调节精度越差。
由上可知：当一体阀的最大流量设定值减小时其调节精度也随之降低，因此这种一体阀的最大流量设定功能是以调节精度的降低为代价的，这就大大地削弱了最大流量设定功能的有效性。
5、设备是否便于运行维护：由于动态平衡电动调节阀或阀组的主要功能之一就是动态平衡功能（其电动调节功能与传统的电动调节阀相同），因此评价这种设备是否便于运行维护主要是指动态平衡功能能否可靠的正常运行、以及出现问题时能否短时间地进行维护以保证尽快投入正常使用。
鉴于目前空调水系统的水质现状，组合阀或一体阀主要出现的问题是动态平衡取压管道容易堵塞以使动态平衡功能失效，因此对取压管进行定期检查和维护是保证这种阀或阀组能否正常运行的必要措施。
⑴、动态压差平衡阀与电动调节阀组合：由于组合阀的取压管道是外置式，便于定期进行检查和维护，因为组合阀运行维护方便。
⑵、一体式动态平衡电动调节阀：一体阀的取压管道有外置式和内置式两种，外置式便于检查和维护，内置式由于取压管在阀体内部，因此很难知道是否堵塞，即使知道堵塞，也很难检修和维护。
