平衡阀，静态平衡阀及动态平衡阀基本工作原理介绍暖通空调系统一、暖通空调系统常见的几种水力平衡设备：暖通空调系统常见的水力平衡设备主要有用于消除静态水力失调、实现静态水力平衡的静态水力平衡阀和用于消除动态水力失调、实现动态水力平衡的动态压差平衡阀、动态流量平衡阀、动态平衡电动开关阀、"动态压差平衡阀与电动调节阀组合"以及一体式动态平衡电动调节阀等。
1、静态平衡阀：静态平衡阀是消除暖通空调水系统静态水力失调、实现静态水力平衡的主要设备。
静态平衡阀实质上是一个具有明确的"流量-压差-开度"关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。
在暖通空调水系统中，静态平衡阀保证的不是系统中单个管道的流量值，它要维持的是在系统初调试时，通过静态平衡阀的调节作用，使系统中各个管路的流量比值与设计流量的比值一致，这样当系统的总流量等于设计总流量时，各个末端设备及管道的流量也同时达到设计流量。
静态平衡阀主要应用于系统分集水器、分支管道以及末端设备处。
2、动态压差平衡阀：动态压差平衡阀是消除暖通空调系统动态水力失调、实现动态平衡的主要设备之一。
动态压差平衡阀具有关键点定压差功能，它通过阀门内部的自力式机构，能自动地将系统两个关键点之间的压差恒定在设定压差值。
基于全面水力平衡系统对分系统定压、分级定压以及设备定压的要求，动态压差平衡阀广泛地应用在系统主管、分支管道以及各种末端设备处。
3、动态流量平衡阀：动态流量平衡阀是消除系统动态水力失调的设备之一。
动态流量平衡阀实质是在一定的压差范围内维持管道的流量始终不变，流量值的大小可以根据系统要求进行定制，因此它又叫做"定流量平衡阀"。
动态流量平衡阀主要应用于水力系统中要求保持流量不变的管道，如冷水机组冷冻、冷却水管以及采用变风量调节系统制冷供热量的末端设备管道处。
4、动态平衡电动开关阀：动态平衡电动开关阀是暖通空调水系统消除动态水力失调、实现动态平衡的主要设备之一。
动态流量平衡阀目录工作原理技术特征动态流量平衡阀的性能特点：动态平衡阀及其在暖通空调工程中的应用动态流量平衡阀的应用分析动态流量平衡阀亦称：自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位臵流量仍然比设定流量低或高不能控制。
[1]动态流量平衡阀的优点特性动态流量平衡阀使阀胆能根据水系统不时的压差变化而变化，保证不会超过原先设定的水流量并吸收过量的压差，从而实现整个水系同压力和流量的自动平衡，因而，使用它的益处有：对业主及施工单位：不需要进行系统调试：可以为您节约大量的时间，缩短竣工日期；不需要安装同程管理：可以为您增加使用的面积和空间、节约安装及材料费用；方便使用：工程安装分期完工或设备分期使用都不会影响水系统平衡；方便更改：当某些区域的水系统需要重新设计时，不会影响其它区域的水系统设计和平衡减少耗电量：由于整个水系统得到平衡，保证制冷机组（锅炉、换热器）及水泵以最佳的工作状态运行，具有明显的节能效果；降低磨损和减少浪费：由于保证水流量不会超过原来设计，保障所有设备的耐用性，避免流量过大而造成的铜管损耗；提高安全性：由于水系统的流量平衡是自动进行，杜绝了人为破坏性调节的可能性。
对设计人员：减轻了工作量：无需对整个管道进行繁琐的阻力计算，加快设计速度；可以大胆使用异程式系统：节省管材、相应材料及安装费用，把平衡水力系统的工作交给动态流量平衡阀来完成；可以避免因水系统不平衡带来的其他许多麻烦编辑本段工作原理高度控制和高效的建筑环境需要系统设计工程师在设计中赋予新颖的设计理念。

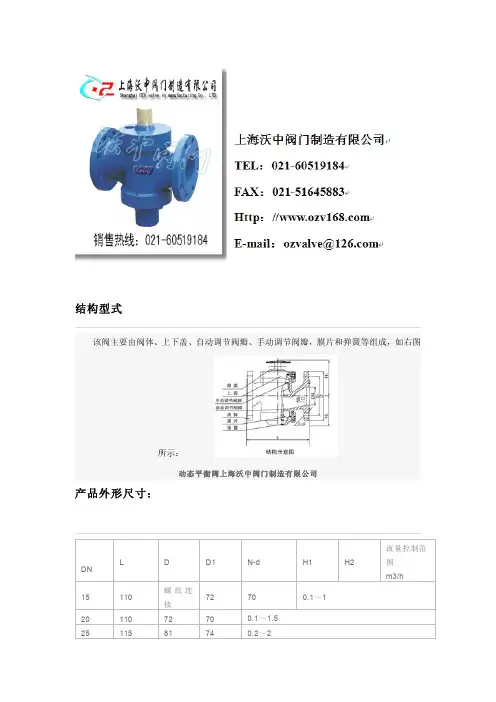

结构型式该阀主要由阀体、上下盖、自动调节阀瓣、手动调节阀瓣，膜片和弹簧等组成，如右图所示：动态平衡阀上海沃中阀门制造有限公司产品外形尺寸：OZV-16动态平衡阀由自动调节阀瓣和手动调节阀瓣两部分组成。
系统流体的工作压力为P1，手动调节阀瓣的前后压力分别为P2、P3。
当手动调节阀瓣调到某一位置时，即人为确定了“设定流量”，以及相对应的固定(P2-P3)值。
当系统流量增大时，(P2-P3)的实际值超过了允许的给定值，此时自动调节阀瓣自动关小，直至流量重新维持到设定流量，反之亦然。
动态平衡阀上海沃中阀门制造有限公司产品设计选型1、一般在管网大的分支点，热入口，室内立管皆应设计、安装动态平衡阀，以提高系统调节性能。
2、选用时可参考（主要外型尺寸及性能参数表）和（自力式平衡阀选型图），设计流量应选在图中的涂黑部份。
3、动态平衡阀可安装在供水管上，也可安装在回水管上。
当系统流体工作压力超过散热器允许工作压力时，为安全起见，动态平衡阀宜安装在供水水管上。
4、最高使用温度100℃，公称压力1.6MPa。
5、适用压差范围：20～300Kpa。
当系统流体工作压差超过300Kpa时，为防止产生噪音，应采取措施将鑫余的压差消耗掉。
6、动态平衡阀不具备关断功能，根据需要应另设关断阀门。
7、选用DN15～DN25口径的动态平衡阀，须注明连接方式。
产品设计选型1、一般在管网大的分支点，热入口，室内立管皆应设计、安装动态平衡阀，以提高系统调节性能。
2、选用时可参考（主要外型尺寸及性能参数表）和（自力式平衡阀选型图），设计流量应选在图中的涂黑部份。
3、动态平衡阀可安装在供水管上，也可安装在回水管上。
当系统流体工作压力超过散热器允许工作压力时，为安全起见，动态平衡阀宜安装在供水水管上。
4、最高使用温度100℃，公称压力1.6MPa。
5、适用压差范围：20～300Kpa。
当系统流体工作压差超过300Kpa时，为防止产生噪音，应采取措施将鑫余的压差消耗掉。

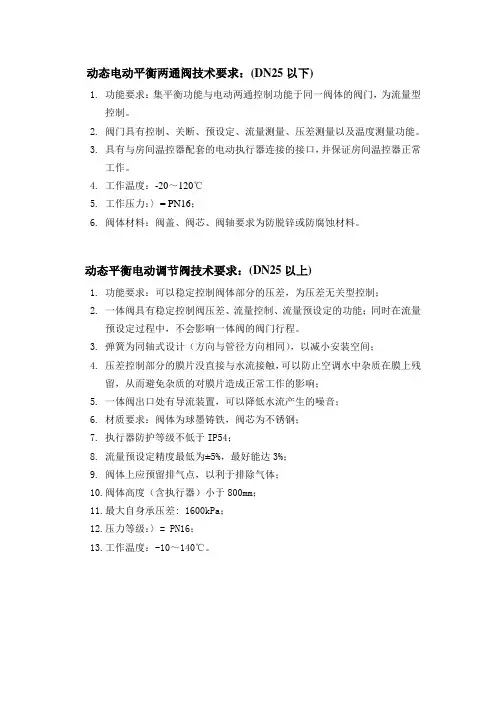

动态电动平衡两通阀技术要求：(DN25以下)1.功能要求：集平衡功能与电动两通控制功能于同一阀体的阀门，为流量型控制。
2.阀门具有控制、关断、预设定、流量测量、压差测量以及温度测量功能。
3.具有与房间温控器配套的电动执行器连接的接口，并保证房间温控器正常工作。
4.工作温度：-20～120℃5.工作压力：〉= PN16；6.阀体材料：阀盖、阀芯、阀轴要求为防脱锌或防腐蚀材料。
动态平衡电动调节阀技术要求：(DN25以上)1.功能要求：可以稳定控制阀体部分的压差，为压差无关型控制；2.一体阀具有稳定控制阀压差、流量控制、流量预设定的功能；同时在流量预设定过程中，不会影响一体阀的阀门行程。
3.弹簧为同轴式设计（方向与管径方向相同），以减小安装空间；4.压差控制部分的膜片没直接与水流接触，可以防止空调水中杂质在膜上残留，从而避免杂质的对膜片造成正常工作的影响；5.一体阀出口处有导流装置，可以降低水流产生的噪音；6.材质要求：阀体为球墨铸铁，阀芯为不锈钢；7.执行器防护等级不低于IP54；8.流量预设定精度最低为±5%，最好能达3%；9.阀体上应预留排气点，以利于排除气体；10.阀体高度（含执行器）小于800mm；11.最大自身承压差: 1600kPa；12.压力等级：〉= PN16；13.工作温度：-10～140℃。
（1）动态平衡电动二通阀DN20-25功能描述：阀门驱动器通过接受房间温控器的开关(或模拟量)信号，驱动阀锥开启或关闭阀门(或改变阀门开度)，从而改变通过风机盘管的水流量。
同时该阀门内部还具有一压差（压力）控制器，目的是恒定二通阀阀锥前后的压差（压力），保证控制阀的阀权度为100%，各二通阀之间的动作互不干扰，并对经过阀门的流量有最大限制作用，自动达到水力平衡。
(2) 动态平衡电动压差调节阀（空调箱用 DN40～DN200）功能描述：阀门驱动器通过接受楼宇自动系统或独立控制器的信号（电压或电流信号），驱动阀锥改变阀门的开度，从而改变通过空调箱或新风机组的水流量。

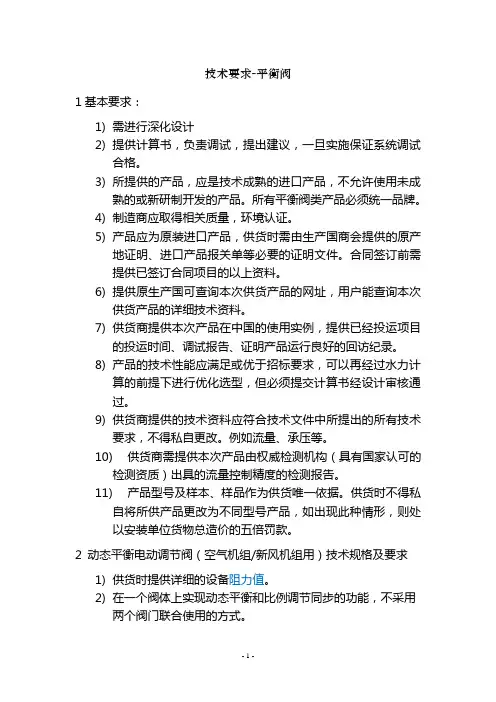

技术要求-平衡阀1基本要求：1)需进行深化设计2)提供计算书，负责调试，提出建议，一旦实施保证系统调试合格。
3)所提供的产品，应是技术成熟的进口产品，不允许使用未成熟的或新研制开发的产品。
所有平衡阀类产品必须统一品牌。
4)制造商应取得相关质量，环境认证。
5)产品应为原装进口产品，供货时需由生产国商会提供的原产地证明、进口产品报关单等必要的证明文件。
合同签订前需提供已签订合同项目的以上资料。
6)提供原生产国可查询本次供货产品的网址，用户能查询本次供货产品的详细技术资料。
7)供货商提供本次产品在中国的使用实例，提供已经投运项目的投运时间、调试报告、证明产品运行良好的回访纪录。
8)产品的技术性能应满足或优于招标要求，可以再经过水力计算的前提下进行优化选型，但必须提交计算书经设计审核通过。
9)供货商提供的技术资料应符合技术文件中所提出的所有技术要求，不得私自更改。
例如流量、承压等。
10)供货商需提供本次产品由权威检测机构（具有国家认可的检测资质）出具的流量控制精度的检测报告。
11)产品型号及样本、样品作为供货唯一依据。
供货时不得私自将所供产品更改为不同型号产品，如出现此种情形，则处以安装单位货物总造价的五倍罚款。
2 动态平衡电动调节阀（空气机组/新风机组用）技术规格及要求1)供货时提供详细的设备阻力值。
2)在一个阀体上实现动态平衡和比例调节同步的功能，不采用两个阀门联合使用的方式。
3)严格控制系统阻力值，影响水系统的阻力平衡。
4)阀门应具有两种功能，并保证两种功能同步执行：可接受电压或电流信号，调节阀门开度，进行阀门流量的调节；动态地保持阀门水流量的功能，系统中压差波动对通过阀门的流量不产生影响。
阀门调节特性不受系统压力及流量变化影响。
5)系统安装此阀后无需其他平衡手段即可实现空调水系统静态水力平衡及动态水力平衡。
6)在工作压差范围内，因负荷变化而需调整阀门开度时，应保证阀门在任意开度的流量值均不受系统压差波动的影响，且开度不变时其流量值保持恒定，误差值在±5%以内。

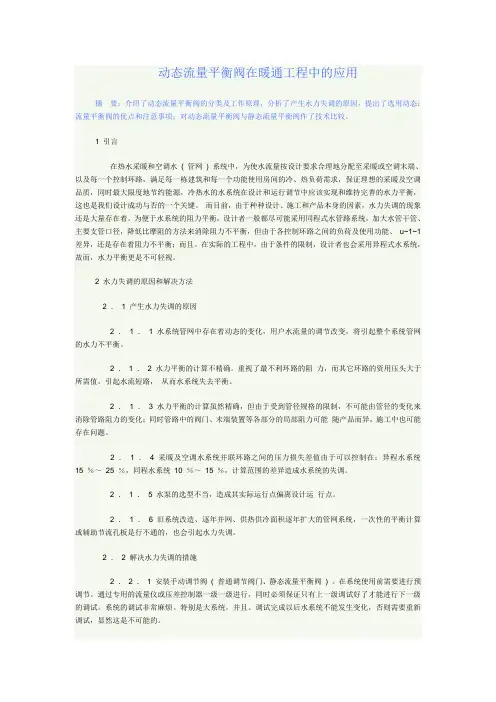

动态流量平衡阀在暖通工程中的应用摘要：介绍了动态流量平衡阀的分类及工作原理，分析了产生水力失调的原因，提出了选用动态：流量平衡阀的优点和注意事项；对动态流量平衡阀与静态流量平衡阀作了技术比较。
1 引言在热水采暖和空调水( 管网) 系统中，为使水流量按设计要求合理地分配至采暖或空调末端、以及每一个控制环路，满足每一栋建筑和每一个功能使用房间的冷、热负荷需求，保证理想的采暖及空调品质，同时最大限度地节约能源，冷热水的水系统在设计和运行调节中应该实现和维持完善的水力平衡，这也是我们设计成功与否的一个关键。
而目前，由于种种设计、施工和产品本身的因素，水力失调的现象还是大量存在着。
为便于水系统的阻力平衡，设计者一般都尽可能采用同程式水管路系统，加大水管干管、主要支管口径，降低比摩阻的方法来消除阻力不平衡，但由于各控制环路之间的负荷及使用功能、u~1~1 差异，还是存在着阻力不平衡；而且。
在实际的工程中，由于条件的限制，设计者也会采用异程式水系统，故而，水力平衡更是不可轻视。
2 水力失调的原因和解决方法2 ．1 产生水力失调的原因2 ． 1 ． 1 水系统管网中存在着动态的变化，用户水流量的调节改变，将引起整个系统管网的水力不平衡。
2 ．1 ．2 水力平衡的计算不精确。
重视了最不利环路的阻力，而其它环路的资用压头大于所需值，引起水流短路，从而水系统失去平衡。
2 ． 1 ．3 水力平衡的计算虽然精确，但由于受到管径规格的限制，不可能由管径的变化来消除管路阻力的变化；同时管路中的阀门、末端装置等各部分的局部阻力可能随产品而异，施工中也可能存在问题。
2 ．1 ．4 采暖及空调水系统并联环路之间的压力损失差值由于可以控制在：异程水系统15 ％～25 ％，同程水系统10 ％～15 ％，计算范围的差异造成水系统的失调。
2 ．1 ．5 水泵的选型不当，造成其实际运行点偏离设计运行点。
2 ． 1 ． 6 旧系统改造、逐年并网、供热供冷面积逐年扩大的管网系统，一次性的平衡计算或辅助节流孔板是行不通的，也会引起水力失调。

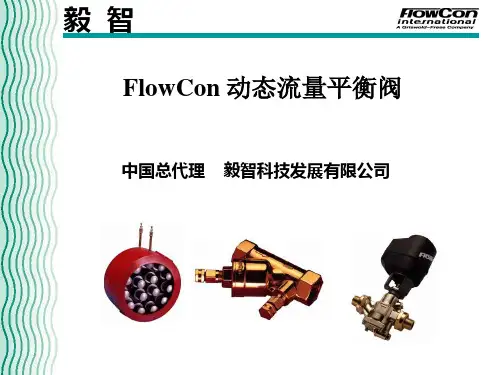

动态流量平衡电动调节阀世界上最先进的控制阀现在配置了最先进的，易于使用的智能新型电动驱动器FlowCon SMFlowCon SM动态流量平衡电动调节阀(动态温度控制平衡阀)FlowCon SM动态温度控制阀可用作盘管和AHU设备的自动温度控制阀，HVAC设备(例如散热器采暖系统)的双向调节阀、采暖系统中用来控制地板采暖管路或其他二级采暖管路的换热器控制阀，以及热水槽系统的控制阀。
它能够用来控制特定终端设备或盘管的液体流速。
FlowCon SM具有创新的自动调节功能，能够连续不断地使每个阀门取得自力平衡。
这样可确保为每个终端设备精确地提供所需的流速，不受水力系统中压力波动的影响。
另外，还可以调整每个FlowCon SM,精确地设置每条管路最大的流速限制。
水力系统经常遇到的问题是除了选择正确的控制阀以外,还要考虑到权度需要符合的条件。
除此之外,另一个经常遇到的问题是如何确定所需的管路特征来评估控制阀的权度。
流速调节不稳定或不准确，通常是由于控制阀尺寸过大或过小造成的。
这是由于选择使用传统的控制阀是不可能的，因为其系数无法最佳地符合既定的设计参数。
当不同负载的压降波动通过控制阀发生，往往导致该问题进一步夸大。
FlowCon SM阀门是一种动态的控制阀，意味着这种阀门能够自动地使阀门的内部控制口保持恒定压差。
因此,FlowCon SM中的压降波动不会对通过阀门的集流造成影响。
同时，也可调整FlowConSM的设置来限制最大的设计流量，这不仅能够避免防止控制阀尺寸过大的可能性，而且无需对选定阀门的权度进行广泛的计算和评估。
动态流量特性能够让RowCon SM保持恒定的权度和自力式平衡，因此无需在管路中使用另外的平衡阀。
P1V2V1P2P3P2P1P3由输入信号来控制的节流装置机械隔膜式自动调节型节流孔功能和优点- 与压力无关的流速控制。
- 绝对的阀权度。
- 便于使用的致动器触控面板，可选择流量、控制 (SM DN15-40的选配功能)。

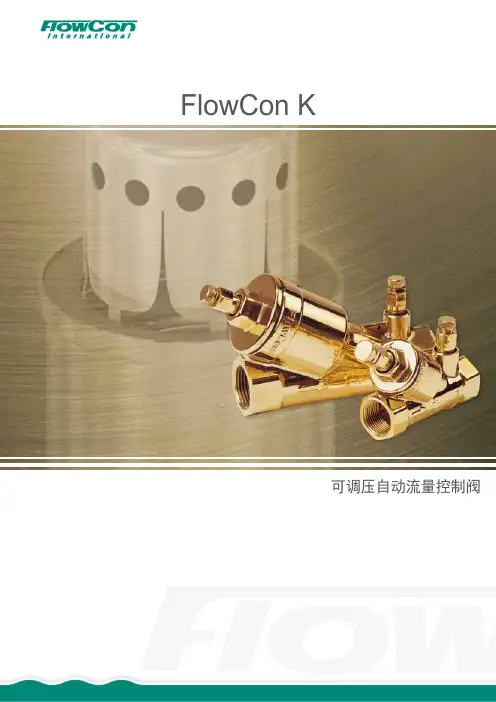

FlowCon K可调压自动流量控制阀FlowCon KFlowCon K 系列是为用于不受循环加热或冷却系统内的压力波动影响而设计，始终保持特定流速的恒定流量阀。
FlowCon K 主要用于终端平衡。
选定应用所需的流速，其他都交给FlowCon K来处理，即可拋弃耗时且昂贵的手动平衡。
无论是用于空调还是暖气、是终端设备还是支路的平衡、是固定还是可调节的流量，FlowCon K总是能够以最准确和最灵活的方式完全自动的平衡水力系统。
功能和优点- 自动平衡：使每条管路自动地达到正确的流速。
- 动态平衡：因为每个阀门都能对系统中的压力波动作出补偿，所以能够保持正确的流速。
- 无需使用分支或分岐平衡阀：从而减少了每个项目中所用阀门的总数量。
- 易于检修的阀芯：便于调节或维护流速。
- 精度为±5%。
- 压力/温度测量插头：验证操作压差范围。
选配在选择一款FlowCon K阀时，必须先明确以下所需的信息：1)流速,2)压差的范围3)管道的尺寸。
1)流速选择在确定流速时，必须先确定该管路究竟是恒定流量还是可调节的系统。
如果阀门是安装在一个恒定流量的系统中，只需要从流速选择图表(请查阅目录：FlowCon阀芯) 中选择最接近所需要的设计流速。
如果阀门是安装在可调节流量的应用环境(用于调节控制阀系列)中, 只需选择最接近管道最大设计流速的速率。
之后 FlowCon K会将流量限制在这个指定的最大流速以内。
低于最大值时，阀门将作为固定节流装置将极小的压力损耗加入到系统中。
从而让调节阀以最高的阀权度来达到管路的最大设计流速。
对于用作控制水以外流体的应用环境，都需要根据具体的比重、粘度和操作温度进行适当的选择。
阀芯的标准操作环境是使用大约16°C的水。
阀芯的流速可能会受到水以外的其他流体的影响(例如,标准为2升/秒的一个阀门在使用浓度为25%的乙二醇和水的混合液的应用环境中，该阀门的额定流速将调整为1.969升/秒)。

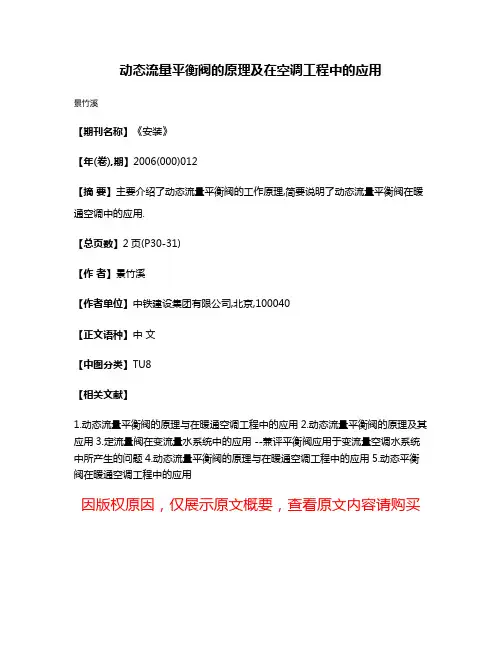

动态流量平衡阀的原理及在空调工程中的应用
景竹溪
【期刊名称】《安装》
【年(卷),期】2006(000)012
【摘要】主要介绍了动态流量平衡阀的工作原理,简要说明了动态流量平衡阀在暖通空调中的应用.
【总页数】2页(P30-31)
【作者】景竹溪
【作者单位】中铁建设集团有限公司,北京,100040
【正文语种】中文
【中图分类】TU8
【相关文献】
1.动态流量平衡阀的原理与在暖通空调工程中的应用
2.动态流量平衡阀的原理及其应用
3.定流量阀在变流量水系统中的应用 --兼评平衡阀应用于变流量空调水系统中所产生的问题
4.动态流量平衡阀的原理与在暖通空调工程中的应用
5.动态平衡阀在暖通空调工程中的应用
因版权原因，仅展示原文概要，查看原文内容请购买。
Honeywell全面水力平衡产品和系统介绍 全面水力平衡产品和系统介绍 平衡王晓松 Aug. 2009全面水力平衡产品介绍为什么采用全面水力平衡系统 全面水力平衡 什么是全面水力平衡系统 全面水力平衡产品分类 Honeywell 全面水力平衡产品 Honeywell全面水力平衡系统方案 Honeywell全面水力平衡系统方案 全面水力平衡产品介绍 全面水力平衡调试为什么采用全面水力平衡系统 理想的暖通空调系统: 理想的暖通空调系统•舒适：是系统的最基本要求， 舒适是其它一切要求的前提。
（对舒适性空调系统而言）：•节能 是在保证舒适性要求前提下的 节能： 节能最重要指标；•高效：系统能高效地运行； 高效 •稳定：系统的运行非常稳定， 稳定不容易受其它不良干扰的影响。
为什么采用全面水力平衡系统 理想系统无法实现的主要不利因素： 理想系统无法实现的主要不利因素：因素1：设备配置不合理： 因素1 设备配置不合理1、冷、热源设备（如风(水)冷冷(热)水机组、换热器、冷却塔等） 过大或过小；不舒适2、动力设备（如水泵）容量过大或过小； 3、末端设备（空气处理机组、新风机组、风机盘管）的容量过大或 过小。
不节能因素2 管路系统的流量分配不合理 因素2：管路系统的流量分配不合理：1、由于管路系统的流量分布与末端设备要求的流量分布不一致，导 致即使总流量满足要求，部分末端管路的流量仍不能满足末端设备要 求；不高效因素3 没有采取合理的温度调控措施 因素3：没有采取合理的温度调控措施：1、由于末端设备负荷是随时变化的，因此不采取合理的温度控制措 施，就不能保证系统的舒适节能性要求；因素4 没有合理措施屏蔽水力调节相互干扰问题 因素4：没有合理措施屏蔽水力调节相互干扰问题：1、即使采取了合理的温度调控措施，但是由于水力系统的多点调节 ，而又没有合理的屏蔽干扰措施，也会导致系统运行不稳定和调节失 控。
不稳定为什么采用全面水力平衡系统 解决措施： 解决措施：正确地进行设备选型设计师进行正确地选型，可以避免主机、动力及末端设 备的容量与要求一致，避免过大或过小保证空调系统设备的合理配置选用全面水力平衡产品全面水力平衡包括静态水力平衡和动态水力平衡，它可 以解决管路系统的流量分布不合理的问题。
广西华电南宁华南城分布式能源工程（编号：F446S-N8810-01）动态流量平衡阀技术规范书西南电力设计院SOUTHWEST ELECTRIC POWER DESIGN INSTITUTE二零一二年六月成都广西华电南宁华南城分布式能源工程（编号：F446S-N8810-01）动态流量平衡阀技术规范书批准审核校核编制目录附件1 技术规范 (1)附件2 供货范围 (7)附件3 技术资料和交付进度 (8)附件4 设备监造（工厂检验/试验） (10)附件5 性能验收试验 (13)附件6 性能保证违约金 (13)附件7 技术服务和设计联络 (13)附件8 交货进度 (15)附件9 价格表 (15)附件10 分包商/外购部件情况 (15)附件11 大件部件情况 (16)附件1 技术规范1 总则1.1本技术规范书的使用范围仅限于广西华电南宁华南城分布式能源工程区域供冷站用的动态流量平衡阀。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2供方必须有权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。
1.3本技术规范书提出的是最低限度的技术要求，并未对一切技术要求做出详细规定，也未充分引述有关标准和规范的条文。
供方应保证提供符合本技术规范书和相关的国际、国内工业标准的优质产品。
1.4供方如对本规范书有偏差（无论多少或微小）都必须清楚地表示在供方投标书的“差异表”中。
否则需方将认为供方完全接受和同意本规范书的要求。
1.5如需方有除本技术规范书以外的其他要求，应以书面形式提出，作为本技术规范书的补充。
1.6本技术规范书所引用的标准若与供方所执行的标准发生矛盾时，按较高标准执行。
1.7供方对产品的各种配套设备负有全责，包括分包（或采购）的产品。
本体设备及关键设备不得分包。
确要分包部件，在标书中推荐2～3家合格的潜在分包商，最终分包商由需方书面批准确认。
分包（或采购）的产品制造商应事先征得需方的认可。
平衡阀的技术要求及验收标准根据工程的设计和质量目标的要求，为保障工程中使用的平衡产品的性能、质量满足总体工程质量和用户后期使用、维护的需要，特提出平衡阀的生产技术要求，在产品进场时，平衡阀严格按照各相关的国家及地方性的规范、规程及本技术要求对产品的性能、质量、技术指标进行检验。
一、本次技术性能参照引用的国家规范和标准：(不限于此)二、平衡阀的技术要求：1、平衡阀须在水路系统的压力改变时，能提供自动平衡作用，以保证系统预定的水流量。
2、按图纸所示及根据有关阀门制造业商的设计，提供自动压力补偿式流量控制阀，以配合系统要求。
3、每一平衡阀须经制造商在原产地调校及测试，并经注册的专业测试公司测试，由认可的专业工程师发出报告以兹证明。
4、供应商须根据系统之需要，为平衡阀选择最适当之控制范围，型号及尺寸。
如果提供的控制阀的尺寸与相连的管道尺寸有别时，则应提供所需的变径管接配件。
5、平衡阀最低限度须有五年操作之品质保证。
6、每一个平衡阀须有卷标置于阀体上，卷标上需注记使用之区域。
型号及水流量（升/秒）。
7、制造商必须拥有最少五年生产是项产品的经验，所选型号需为制造商的常规标准型号，并必须提供所选用型号平衡阀过往最少五年的同类工作纪录。
8、平衡阀的阀塞为一整体组合，由一盖板和弹簧组成。
任何电镀物料将不被接纳，开成式的阀塞不会阻碍流体之通过。
也不会积聚小粒子及杂物。
9、盖板由弹簧来负荷，依靠两点支撑，利用阀门两端之压力差距来控制此盖板的动作，藉以减少摩擦及点滞作用且不会造成阻塞。
10、平衡阀的阀塞具有一薄的孔盘，在控制压力范围内具有自动清洁的作用，使孔道保持畅通。
阀塞必须能一整体更换。
11、平衡阀必须由制造厂方组装调校完成，使其在控制压力范围内，能自动调节系统的水流量在设定流量±5%精确度以内。
12、平衡阀阀体附有装接头以供测量压力，温度用途。
阀体上需铸有流量流向之标示，而阀体可承受之压力，最小为系统压力的150%。
功能:压差调节器为自力式阀门，应具有恒定空调水系统两点间压差值不变的功能.只接受品牌注册地原装进口产品，且在国内有独资工厂以确保售后服务的及时及技术力量，产品应具有10年以上生产制造经验及大项目应用经验，须提供合同复印件。
压差值设定：压差值应可现场设定，为了防止误操作，阀门应具有设定值锁定功能。
设定值显示：平衡阀吊顶安装后,为了方便读取数值及调试，压差调节器压差设定值应显示在手柄侧面,且压差设定值必须是直读.为便于现场安装调试，压差调节阀整体高度不应过高，螺纹连接应当≤300mm,法兰连接依口径范围扩大不作规定，但阀体结构应尽可能紧凑。
材质:≤DN50：铜合金≥DN65：铸铁连接方式:≤DN50：螺纹连接≥DN65:法兰连接工作温度范围：—10～120℃阀体耐压等级:PN16最大允许压差：铜合金≥2bar 铸铁≥5bar密封：EPDM连接方式：≤DN50 螺纹连接≥DN65 法兰连接工作压差范围：≤DN50：5—30KPa/25-70KPa≥DN65：20—100KPa/40—180KPa1、静态平衡阀应该具有专用的防泄水测量通道,能够现场精确地测量管道的流量,协助工程师完成系统的平衡调试工作，必须是原装进口产品，且为投标品牌母公司注册国原产产品；需提供3份以上平衡调试报告。
2、工作介质:水3、工作温度：—20～120℃4、额定工作压力：16Bar.5、材质：DN10—DN50：阀体/青铜阀锥/铜合金阀轴/铜合金DN50以上：阀体/铸铁阀轴/铜合金阀轴/铜合金6、连接方式：DN15—DN50：螺纹连接DN≥DN65时：采用欧标（DIN EN1092-2 BS4504）或者其他与国标法兰兼容的法兰连接7、流量控制精度：在开度为50—100％时误差为5％；8、阀门的取压口应在阀门手柄的同侧，以便于测量、保温以及避免安装时的无意损坏；9、阀门调节手柄应采用内升降式结构，在调试的过程中阀门手柄的高度保持不变，以便于安装；10、阀门开度的数值显示在手轮的侧面，方便读写。
