电与磁安培定则-作图题专题

专题30-电与磁作图（二）1、（2019•顺义区一模）如图所示的磁体两极间磁感线的画法正确的是（）A．B．C．D．2、（2020•广西）如图所示是磁现象的四幅示意图，其中磁感线方向错误的是（）A．B．C．D．3、（2019•烟台）甲、乙为两个条形磁铁的两个磁极，根据图所示的小磁针静止时的指向，可以判断（）A．甲是N极，乙是S极B．甲、乙都是N极C．甲、乙都是S极D．甲是S极，乙是N极4、（2019•泰安）如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是（）A．通电螺线管的左端为N极B．通电螺线管外A点磁场的方向向右C．小磁针N极指向左D．小磁针S极指向左5、（2019•佛山一模）下列各图中，小磁针静止时N极指向正确的是（）A．B．C．D．6、（2020•镇江）如图，小磁针处于静止状态且螺线管的左端极性已知。

请在两虚线框内分别标出小磁针和电源的极性。

7、（2021•沁阳市模拟）磁感线可以形象地表示磁场的强弱和方向。

请在图中的虚线框内，用磁感线表示条形磁铁在该区域内产生的磁场。

8、（2017·贵港）如图所示，当给电磁铁M通电，发现弹簧开始被压缩，过一会儿，条形磁铁和弹簧重新处于静止。

此时把滑动变阻器的滑片P向B端滑动，弹簧的长度逐渐变短。

请用笔画线代替导线，把电路连接完整（导线不能交叉，弹簧在其弹性范围内）。

9、（18-乐山）如图所示：小明闭合两开关后，发现两通电螺线管A、B相互排斥，请图中括号内分别标出A通电螺线管的N、S极和B通电螺线管的电源的“+“﹣“极。

10、（2020秋•福州期末）标出如图中磁感线的方向及小磁针静止时的N极。

11、（2020•恩施州）在探究电磁铁的实验中，用相同的漆包线和铁钉绕制成电磁铁A和B．闭合开关，移动滑片后，铁钉A和B都能吸住一些大头针，如图所示。

经实验发现，磁铁磁化大头针时，仍满足异名磁极相吸引的关系，并且B下方大头针下端为N极。

请在图中标出A下方大头针下端的磁极名。

2021中考物理直击考点22：电与磁作图题一、作图题1.如图所示，根据图中小磁针静止时的指向标出通电螺线管的“N”、“S”极和电源的“+”、“﹣”极。

2.在图中画出通电螺线管的S极和A点的电流方向。

3.根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极。

4.在图中标出螺线管的N极和磁感线的方向。

5.小磁针静止在如图所示的位置，请你在图中标出小磁针的N极和S极。

6.如图为通电螺线管，请根据螺线管的极性标出小磁针的N极和在虚线框内标出电源的“+”“-”极。

7.地球周围存在着磁场，如图所示，请标出地磁场的N极和小磁针静止时的N极。

8.如图所示，闭合开关S后小磁针静止在螺线管旁的情况，请标出通电螺线管的N极和小磁针的N极和磁感线方向。

9.在图中标出通电螺线管的N极和B点的电流方向．10.如图所示，根据小磁针静止时的指向，标出磁体的N、S极和A点的磁场方向．11.如图，请根据通电螺线管N极的位置，在图中标出电源的正极和其中一条磁感线的方向。

12.如图所示，在通电螺线管磁场中的A点放置一小磁针，小磁针静止时N极水平向右，请画出螺线管导线的绕法。

13.在图中标出小磁针的极．14.请根据图中小磁针静止时的指向，标出通电螺线管的N极和电源的正极。

15.如图甲，根据小磁针的指向（黑色为N极），画出磁感线的方向（每条都画），并标出磁铁的N、S极来．16.在图中标出通电螺线管的N极和电流方向。

17.如图所示，根据图中小磁针的N极，请标出：①图中磁感线的方向；②电源的正、负极。

18.根据图示通电螺线管周围的磁感线方向，在图中标出通电螺线管的N极和电源的正极．19.如题图所示，a表示闭合回路中垂直于纸面的一根导线，当a在磁场中运动时回路中能产生感应电流，请用箭头标出a的运动方向（只画一个），并画出一条磁感线。

20.如图所示，根据小磁针的N极指向，判断电源的正负极，填在括号内。

答案解析部分一、作图题1. 解:如图所示:解析：根据异名磁极相互吸引的规律可以知道,通电螺线管靠近小磁针N极的一端为S极,所以通电螺线管的左端是N极. 根据右手定则,伸出右手握住螺线管使大拇指指示通电螺线管的N极,则四指弯曲所指的方向为电流的方向,所以电流由螺线管的右端流入,即电源的右端为正极,电源左端是负极.如下图所示:分析：根据磁极间的作用规律判断螺线管的磁极，再利用安培定则判断电流的方向.2. 解：如图所示：解析：由图可知，小磁针的左端是N极，右端是S极，由磁极间的相互作用可知螺线管的左端是N极，右端是S极，由安培定则可知电流从螺线管的右端流入，如图所示：分析：结合通电螺线管的N极和S极，利用右手螺旋定则求解通电螺线管的电流方向。

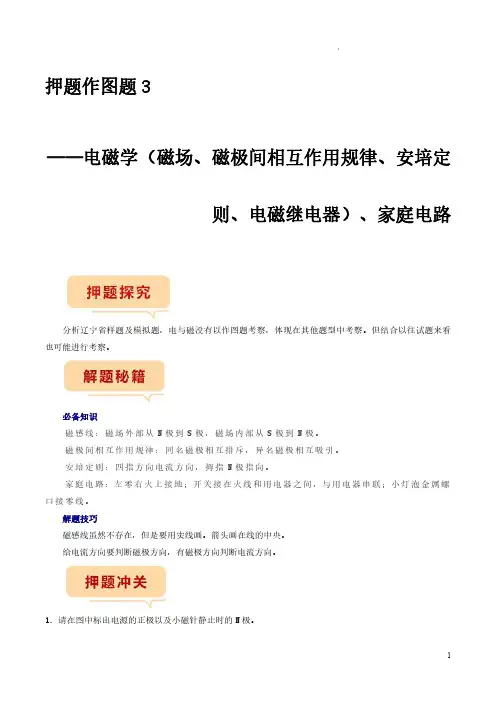

押题作图题3——电磁学（磁场、磁极间相互作用规律、安培定则、电磁继电器）、家庭电路分析辽宁省样题及模拟题，电与磁没有以作图题考察，体现在其他题型中考察。

但结合以往试题来看也可能进行考察。

必备知识磁感线：磁场外部从N极到S极，磁场内部从S极到N极。

磁极间相互作用规律：同名磁极相互排斥，异名磁极相互吸引。

安培定则：四指方向电流方向，拇指N极指向。

家庭电路：左零右火上接地；开关接在火线和用电器之间，与用电器串联；小灯泡金属螺口接零线。

解题技巧磁感线虽然不存在，但是要用实线画。

箭头画在线的中央。

给电流方向要判断磁极方向，有磁极方向判断电流方向。

1．请在图中标出电源的正极以及小磁针静止时的N极。

2．小磁针静止时N极指向如图所示，请用箭头标出磁感线的方向，并用符号在括号内标出电源“+”、“﹣”极。

3．如图，请根据图中小磁针静止时的指向，标出A点磁感线的方向和电源的“+”、“﹣”极。

4．根据如图中的信息，请在括号内标注螺线管的N极和电源正极位置。

5．请根据小磁针的方向在图乙中的虚线框内用箭头标出电流方向。

6．如图所示，一条形磁铁静置于水平桌面上，其右端放置一个螺线管。

闭合开关后，若磁铁仍然保持静止，请画出桌面对条形磁铁作用力的示意图（图中O点为重心）7．图中，开关闭合后，滑片向右滑动时弹簧缩短。

请在括号内标出电源正负极，并画出闭合开关后磁感线的方向。

8．根据图中通电螺线管的N极，标出磁感线方向，并在括号内标出电源的正、负极。

9．如图所示，闭合开关后，静止的小磁针发生顺时针转动，请在括号内标出电源右端的极性并在虚线框内的磁感线上画出其方向。

10．如图甲所示为一个磁悬浮地球仪，图乙是其内部结构示意图。

开关闭合后，请在图乙中的括号内标出电源的极性及电磁铁的极性。

11．根据图中通电螺线管的南北极，标出小磁针的N极和电源的“+”极。

12．如图，将条形磁体放在水平桌面上的两个圆柱形铅笔上，条形磁体静止不动，S极正对电磁铁。

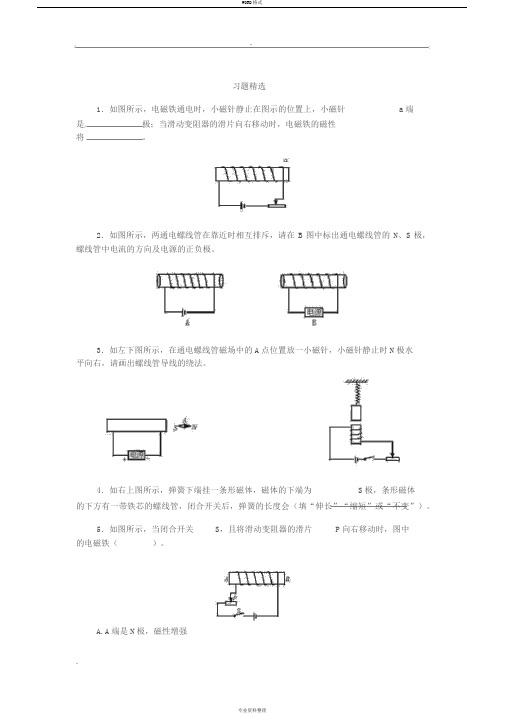

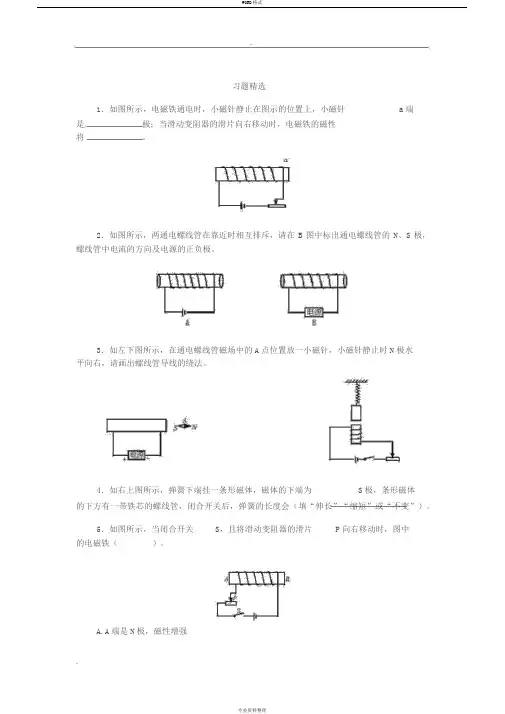

.习题精选1．如图所示，电磁铁通电时，小磁针静止在图示的位置上，小磁针a端是极；当滑动变阻器的滑片向右移动时，电磁铁的磁性将。

2．如图所示，两通电螺线管在靠近时相互排斥，请在B图中标出通电螺线管的N、S极，螺线管中电流的方向及电源的正负极。

3．如左下图所示，在通电螺线管磁场中的A点位置放一小磁针，小磁针静止时N极水平向右，请画出螺线管导线的绕法。

4．如右上图所示，弹簧下端挂一条形磁体，磁体的下端为S极，条形磁体的下方有一带铁芯的螺线管，闭合开关后，弹簧的长度会（填“伸长”“缩短”或“不变”）。

5．如图所示，当闭合开关S，且将滑动变阻器的滑片P向右移动时，图中的电磁铁（）。

A.A端是N极，磁性增强..B.B端是N极，磁性减弱C.A端是S极，磁性增强D.B端是S极，磁性减弱6．如图所示，在静止的磁针上方拉一根与磁针平行的导线，给导线时，磁针发生偏转，此实验表明，这一现象是1820年物理学家发现的。

7．下列改变通电螺线管磁性强弱的方法中正确的是（）。

A.改变通过螺线管电流的强弱B.改变螺线管的匝数C.调换螺线管两端的极性D.调节铁芯在通电螺线管中的深浅8．奥斯特实验证明了（）。

A.通电导体周围存在着大量的电荷B.通电导体周围存在着磁场C.通电导体在磁场中要受到力的作用D.通电导体内部存在磁场9．如图所示，甲乙两线圈套在光滑的玻璃棒上，当S闭合时，两线圈将（）。

A.互相吸引靠近B.互相排斥远离C.先吸引靠近，后排斥远离D.既不排斥，又不吸引..一、填空题：（每空1分，42分）1. 叫做磁性，_________________叫做磁体。

人造磁体通常是用__________________________制成的。

2.磁体各部分磁性强弱_______________，条形磁体______________磁性最强，________部分磁性最弱。

_________________叫做磁极。

3.磁体有两个磁极，符号S表示_________极，N表示___________极。

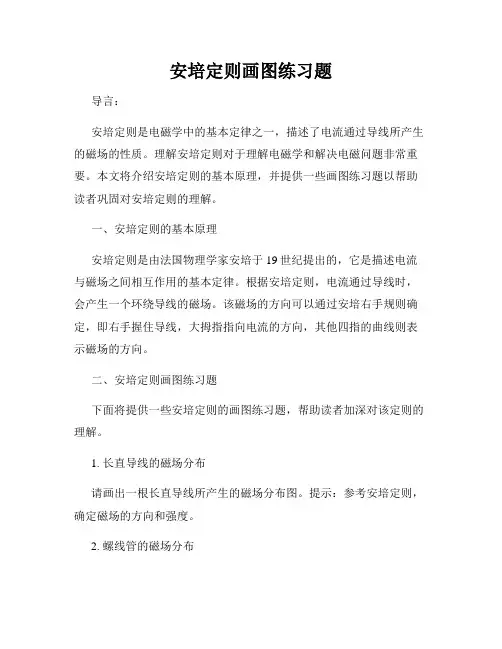

安培定则画图练习题导言：安培定则是电磁学中的基本定律之一，描述了电流通过导线所产生的磁场的性质。

理解安培定则对于理解电磁学和解决电磁问题非常重要。

本文将介绍安培定则的基本原理，并提供一些画图练习题以帮助读者巩固对安培定则的理解。

一、安培定则的基本原理安培定则是由法国物理学家安培于19世纪提出的，它是描述电流与磁场之间相互作用的基本定律。

根据安培定则，电流通过导线时，会产生一个环绕导线的磁场。

该磁场的方向可以通过安培右手规则确定，即右手握住导线，大拇指指向电流的方向，其他四指的曲线则表示磁场的方向。

二、安培定则画图练习题下面将提供一些安培定则的画图练习题，帮助读者加深对该定则的理解。

1. 长直导线的磁场分布请画出一根长直导线所产生的磁场分布图。

提示：参考安培定则，确定磁场的方向和强度。

2. 螺线管的磁场分布请画出一根通有电流的螺线管所产生的磁场分布图。

提醒：螺线管可以近似看作由多个长直导线组成，考虑螺线管的线圈方向和整体的磁场分布。

3. 环形电流的磁场分布请画出一个电流环所产生的磁场分布图。

提示：考虑电流环的方向以及从环心到环上不同位置的磁场强度。

4. 安培力的分析通过理解安培定则，画出一个电流通过两根平行导线产生的安培力的示意图。

提醒：根据安培定则，电流通过导线产生磁场，而两根平行导线中的电流相互作用，产生安培力。

5. 安培环路定理的应用通过画图，解释安培环路定理在求解磁场分布时的应用。

提示：根据安培环路定理，沿着闭合曲线的积分可以得到通过该曲线所围成区域内的总电流。

结论：通过上述的安培定则画图练习题，读者可以巩固对安培定则的理解，并通过实际的绘图操作加深对电流与磁场之间相互作用的认识。

理解安培定则将对理解电磁学及其应用领域具有重要的意义。

希望本文对读者们有所帮助，引发对电磁学的兴趣和探索。

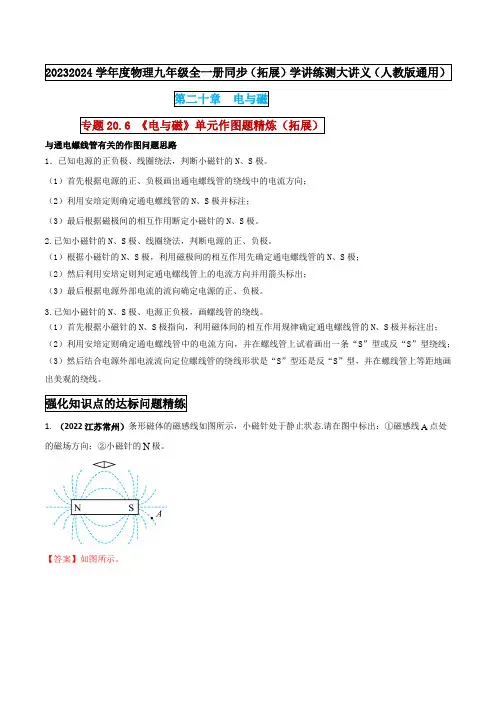

与通电螺线管有关的作图问题思路1．已知电源的正负极、线圈绕法，判断小磁针的N、S极。

（1）首先根据电源的正、负极画出通电螺线管的绕线中的电流方向；（2）利用安培定则确定通电螺线管的N、S极并标注；（3）最后根据磁极间的相互作用断定小磁针的N、S极。

2.已知小磁针的N、S极、线圈绕法，判断电源的正、负极。

（1）根据小磁针的N、S极，利用磁极间的相互作用先确定通电螺线管的N、S极；（2）然后利用安培定则判定通电螺线管上的电流方向并用箭头标出；（3）最后根据电源外部电流的流向确定电源的正、负极。

3.已知小磁针的N、S极、电源正负极，画螺线管的绕线。

（1）首先根据小磁针的N、S极指向，利用磁体间的相互作用规律确定通电螺线管的N、S极并标注出；（2）利用安培定则确定通电螺线管中的电流方向，并在螺线管上试着画出一条“S”型或反“S”型绕线；（3）然后结合电源外部电流流向定位螺线管的绕线形状是“S”型还是反“S”型，并在螺线管上等距地画出美观的绕线。

1. （2022江苏常州）条形磁体的磁感线如图所示，小磁针处于静止状态.请在图中标出：①磁感线A点处的磁场方向；②小磁针的N极。

【答案】如图所示。

【解析】在磁体外部，磁感线是从N极出发回到S极，故条形磁铁的磁感线由左侧指向右侧，A点处磁场方向指向S极；小磁针处于静止状态，根据同名磁极相互排斥、异名磁极相互吸引的原理，小磁针的左端为S极，右端为N极，如图所示。

2. （2022江苏无锡）根据图丙中小磁针静止时的指向，标出通电螺线管磁感线的方向和电源左端的极性（“+”或“”）。

【答案】如图所示。

【解析】由图可知，小磁针左侧为S极，右侧为N极，由磁极间的相互作用规律可知，通电螺线管的左侧为S极，右侧为N极，磁体外部的磁感线由N极指向S极，根据安培定则，伸出右手握住通电螺线管，大拇指指向通电螺线管的N极，四根手指所指方向为电流方向，由此可知，电源左侧为正极，如图所示。

3.如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片P向右滑动时弹簧伸长。

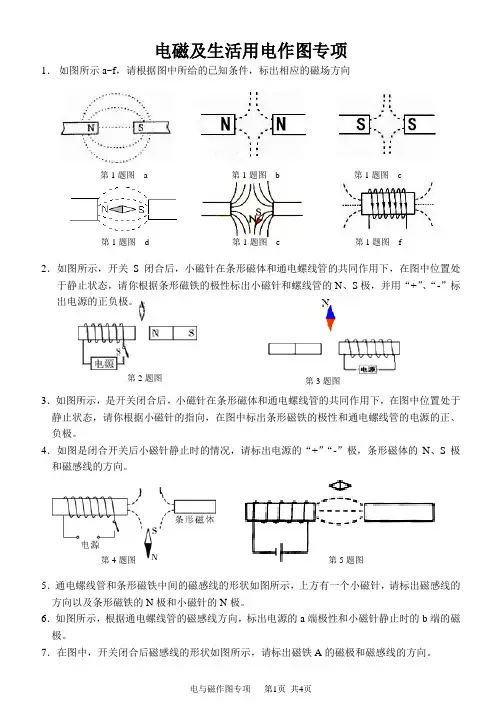

电磁及生活用电作图专项1.如下图a~f,请根据图中所给的条件，标出相应的磁场方向4.如图是闭合开关后小磁针静止时的情况,N 、S 极利磁感线的方向。

请标出电源的极，条形磁体的5 .通电螺线管和条形磁铁中间的磁感线的形状如下图，上方有一个小磁针，请标出磁感线的方向以及条形磁铁的N 极和小磁针的N 极。

6 .如下图，根据通电螺线管的磁感线方向，标出电源的a 端极性和小磁针静止时的b 端的磁极。

7 .在图中，开关闭合后磁感线的形状如下图，请标出磁铁A 的磁极和磁感线的方向。

日 第7题图8 .标出小磁针的N 、S 极及磁感线的方向封 第9题图9 .在图中标出磁感线的方向和小磁针的N 极10 .如下图，根据磁感线的方向判断并标出电流表的“+接线柱。

11 .在图中标出通过电螺线管制嬲随∙向，磁极和磁感线第”题图12 .根据磁感线标出下列图中的各磁体的N 、S 极第12题图 13 .请你在图中标出通电螺线管的两极和磁感线的方向第1题图a 第1题图b 第1题图c 第1题图d 第1题图e 第1题图f 2.如下图，开关S 闭合后，小磁针在条形磁体和通电螺线管的共同作用下，在图中位 置处于静止状态，请你根据条形磁铁的极性标出小磁针和螺线管的N 、S 极，并用 “+ 标出电源的正负极。

K 3.如下不糅1小磁时在条形磁体和通电螺线图 ,典的作用下，在图中位 置处于触岸r 请你根据小磁针的指向，在图出标闻条形越名管的电Ye J 负极。

14.如下图，磁铁的N龈l⅛通电螺线管A端间的磁感线分布情况第情随图中标出磁感线方向和通电螺线管中的电流方向.15.如下图，在图中已画出电磁铁的绕线，请将电路连接完整，使开关闭合后，小磁针顺时针转动90°后稳定静止，并在图中标出螺旋管A端的极性、磁体B端的极性。

Aβιs1三j∣κ∣第16题图16.如下图，是假茵辔后，小磁针在条形磁体和通电螺旋管的共同作用下，在图中位置处于静止状态，请你根据条形磁铁的极性标出小磁针和通电螺旋管的南、北极以及电源的正、负。

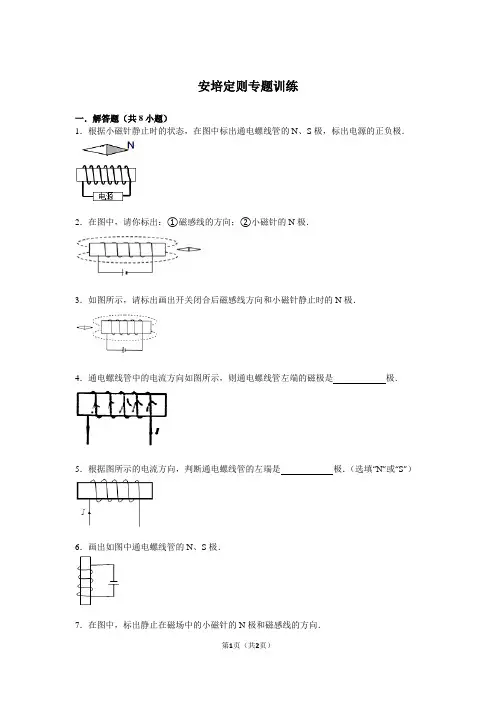

安培定则专题训练
一．解答题（共8小题）
1．根据小磁针静止时的状态，在图中标出通电螺线管的N、S极，标出电源的正负极．2．在图中，请你标出：①磁感线的方向；②小磁针的N极．
3．如图所示，请标出画出开关闭合后磁感线方向和小磁针静止时的N极．
4．通电螺线管中的电流方向如图所示，则通电螺线管左端的磁极是极．5．根据图所示的电流方向，判断通电螺线管的左端是极．（选填“N”或“S”）6．画出如图中通电螺线管的N、S极．
7．在图中，标出静止在磁场中的小磁针的N极和磁感线的方向．
第1页（共2页）
8．根据如图中给出的条件画出螺线管的绕线．
第2页（共2页）。

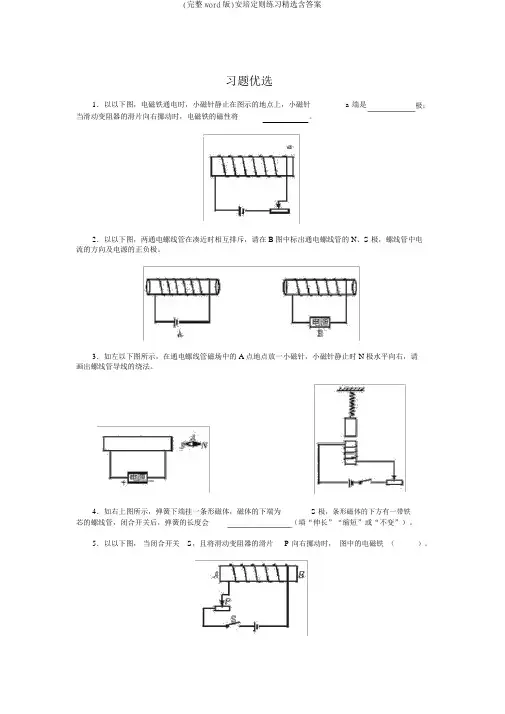

习题优选1．以以下图，电磁铁通电时，小磁针静止在图示的地点上，小磁针 a 端是极；当滑动变阻器的滑片向右挪动时，电磁铁的磁性将。

2．以以下图，两通电螺线管在凑近时相互排斥，请在 B 图中标出通电螺线管的 N、S 极，螺线管中电流的方向及电源的正负极。

3．如左以下图所示，在通电螺线管磁场中的 A 点地点放一小磁针，小磁针静止时 N 极水平向右，请画出螺线管导线的绕法。

4．如右上图所示，弹簧下端挂一条形磁体，磁体的下端为S 极，条形磁体的下方有一带铁芯的螺线管，闭合开关后，弹簧的长度会（填“伸长”“缩短”或“不变”）。

5．以以下图，当闭合开关S，且将滑动变阻器的滑片P 向右挪动时，图中的电磁铁（）。

A. A端是 N 极，磁性加强B. B端是 N 极，磁性减弱C. A端是 S 极，磁性加强D. B端是 S 极，磁性减弱6．以以下图，在静止的磁针上方拉一根与磁针平行的导线，给导线时，磁针发生偏转，此实验表示，这一现象是1820 年物理学家发现的。

7．以下改变通电螺线管磁性强弱的方法中正确的选项是（）。

A.改变经过螺线管电流的强弱B.改变螺线管的匝数C.调换螺线管两端的极性D.调理铁芯在通电螺线管中的深浅8．奥斯特实考据了然（）。

A.通电导体四周存在着大批的电荷B.通电导体四周存在着磁场C.通电导体在磁场中要遇到力的作用D.通电导体内部存在磁场9．以以下图，甲乙两线骗局在圆滑的玻璃棒上，当S 闭合时，两线圈将（）。

A. 相互吸引凑近B. 相互排斥远离C. 先吸引凑近，后排斥远离D. 既不排斥，又不吸引参照答案1．N；减弱分析：依据安培定章：用右手握住螺线管，让四指曲折弯向螺线管中电流的方向，所指的那端就是螺线管的北极，判断出 a 端是北极。

当滑动变阻器的滑片向右挪动时，阻增大，在电压必定的状况下，电阻增大，电流减小。

电磁铁的电流越大，它的磁性越强，反之电磁铁的磁性就减弱。

则大拇指电路中电2．分析： A 图依据安培定章，判断出通电螺线管的右端为在凑近时，相互排斥， B 图左端为N 极，再由安培定章可判断出，N 极。

电磁及生活用电作图专项1． 如图所示a~f ，请根据图中所给的已知条件，标出相应的磁场方向2．如图所示，开关S 闭合后，小磁针在条形磁体和通电螺线管的共同作用下，在图中位置处于静止状态，请你根据条形磁铁的极性标出小磁针和螺线管的N 、S 极，并用“+”、“-”标出电源的正负极。

3．如图所示，是开关闭合后，小磁针在条形磁体和通电螺线管的共同作用下，在图中位置处于静止状态，请你根据小磁针的指向，在图中标出条形磁铁的极性和通电螺线管的电源的正、负极。

4．如图是闭合开关后小磁针静止时的情况，请标出电源的“+”“-”极，条形磁体的N 、S 极和磁感线的方向。

5．通电螺线管和条形磁铁中间的磁感线的形状如图所示，上方有一个小磁针，请标出磁感线的方向以及条形磁铁的N 极和小磁针的N 极。

6．如图所示，根据通电螺线管的磁感线方向，标出电源的a 端极性和小磁针静止时的b 端的磁极。

7．在图中，开关闭合后磁感线的形状如图所示，请标出磁铁A 的磁极和磁感线的方向。

第1题图 a 第1题图 b 第1题图 c第1题图 d 第1题图 e 第1题图 f 第2题图 第3题图 第4题图 第5题图8．标出小磁针的N 、S 极及磁感线的方向9．在图中标出磁感线的方向和小磁针的N 极10．如图所示，根据磁感线的方向判断并标出电流表的“+”、“-”接线柱。

11．在图中标出通过电螺线管的电流方向，磁极和磁感线12．根据磁感线标出下图中的各磁体的N 、S 极13．请你在图中标出通电螺线管的两极和磁感线的方向14．如图所示，已知磁铁的N 极与通电螺线管A 端间的磁感线分布情况，请在图中标出磁感线第6题图 第7题图第8题图 第9题图第10题图 第11题图第12题图第13题图 第14题图方向和通电螺线管中的电流方向．15．如图所示，在图中已画出电磁铁的绕线，请将电路连接完整，使开关闭合后，小磁针顺时针转动90°后稳定静止，并在图中标出螺旋管A 端的极性、磁体B 端的极性。

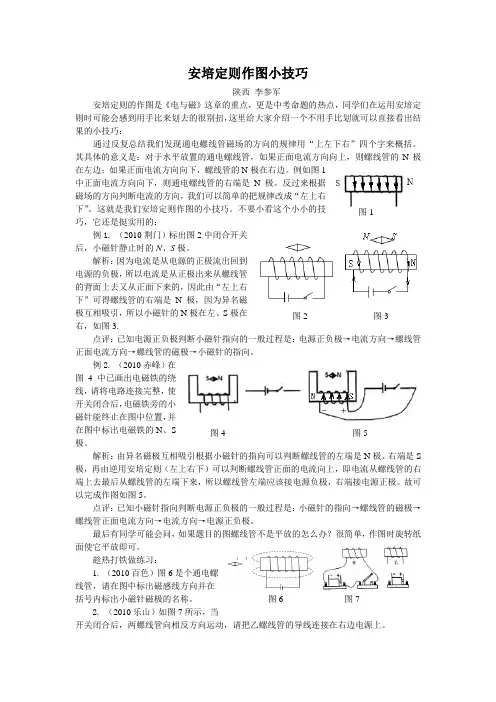

安培定则作图小技巧陕西 李参军安培定则的作图是《电与磁》这章的重点，更是中考命题的热点，同学们在运用安培定则时可能会感到用手比来划去的很别扭，这里给大家介绍一个不用手比划就可以直接看出结果的小技巧：通过反复总结我们发现通电螺线管磁场的方向的规律用“上左下右”四个字来概括。

其具体的意义是：对于水平放置的通电螺线管，如果正面电流方向向上，则螺线管的N 极在左边；如果正面电流方向向下，螺线管的N 极在右边。

例如图1中正面电流方向向下，则通电螺线管的右端是N 极。

反过来根据磁场的方向判断电流的方向，我们可以简单的把规律改成“左上右下”。

这就是我们安培定则作图的小技巧。

不要小看这个小小的技巧，它还是挺实用的：例1. （2010荆门）标出图2中闭合开关后，小磁针静止时的N 、S 极。

解析：因为电流是从电源的正极流出回到电源的负极，所以电流是从正极出来从螺线管的背面上去又从正面下来的，因此由“左上右下”可得螺线管的右端是N 极，因为异名磁极互相吸引，所以小磁针的N 极在左、S 极在右，如图3.点评：已知电源正负极判断小磁针指向的一般过程是：电源正负极→电流方向→螺线管正面电流方向→螺线管的磁极→小磁针的指向。

例2. （2010赤峰）在图4中已画出电磁铁的绕线，请将电路连接完整，使开关闭合后，电磁铁旁的小磁针能终止在图中位置，并在图中标出电磁铁的N 、S 极。

解析：由异名磁极互相吸引根据小磁针的指向可以判断螺线管的左端是N 极、右端是S 极，再由逆用安培定则（左上右下）可以判断螺线管正面的电流向上，即电流从螺线管的右端上去最后从螺线管的左端下来，所以螺线管左端应该接电源负极，右端接电源正极。

故可以完成作图如图5。

点评：已知小磁针指向判断电源正负极的一般过程是：小磁针的指向→螺线管的磁极→螺线管正面电流方向→电流方向→电源正负极。

最后有同学可能会问，如果题目的图螺线管不是平放的怎么办？很简单，作图时旋转纸面使它平放即可。

7、 根据图甲中小磁针静止时的指向，标出通电螺线管的“ N ”“ S ”极和电 源的“ +” “ -”极。

8、 在图中标出通电螺线管的 N 极，并在图中的磁感线上标出箭头。

第1页共2页电与磁作图题专题1、画出图中各磁铁周围的磁感线分布情况，并标出磁感线的方2、根据图中已知条件，判断下列各磁体或小磁针的的方向。

N S 极，并标出磁感线N 、S 极和11) (213、 请你在图甲中，标出小磁针的 4. 请在图甲中标出通电螺线管的 N 、S 极及通电螺线管周围的磁感线方向。

N 极和小磁针的N 极。

电源5、已知通电螺线管的电流方向如图, 标出小磁针的 N 、S 极。

10.有一通电螺线管，电流方向如图甲所示，请分别画出经过 A 点和B 点的两条磁感线。

L J6、标出图中各通电螺线管的 N 极和S 极Q^nrrp9 •根据图中小磁针静止时的指向，请标出此时通电螺旋管的电源的“ + ”“ — 10题12、如图所示，两通电螺线管在靠近时相互排斥，请在B 图中标出通电螺线管的N 、S 极，螺线管中电流的方向及电源的正负极。

14.如图所示，两通电螺线管在靠近时相互排斥，请在 B 图中③电源的正负极（在虚线框内完成 2种），要求:11.根据图中通电螺线管的 (IUAAU10 -- 41—- rrmTni① 标出螺线管的N 、S 极②螺线管中电流的方向15、将图甲中的电磁铁连入你设计的电路中电源电压恒定不变；电路能改变电磁铁磁性的强弱；闭合开关极如图所示。

S,小磁针受力静止时，其N、S。

2.22 电与磁作图题1．(2019·辽阳)A 、B 是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C 是两个电磁铁之间的一条磁感线，请标出：（1）电磁铁间磁感线的方向。

（2）电源右端的极性（用“+”或“﹣”表示）。

（3）电磁铁B 上方小磁针的N 极。

【答案】见解析 【解析】左图中电源上端为正极，根据其电流方向，由安培定则可知，电磁铁A 的左端为N 极，右端为S 极； 根据图中磁感线的形状可知，两电磁铁间的磁极为异名磁极，可知电磁铁B 的左端为N 极，右端为S 极； 在磁体外部，磁感线的方向由N 极指向S 极，所以图中磁感线的方向是从右向左； 再根据安培定则可知右图中电源左端为正极，右端为负极； 根据磁极间的作用规律可知小磁针右端为N 极，如图所示。

2．(2019·威海)闭合开关S 后小磁针的状态如图所示（小磁针黑色一端表示N 极），请在图中括号内标出通电螺线管的N 极和电源的“+”极。

【答案】见解析【解析】小磁针静止时N 极指向左，根据异名磁极相互吸引、同名磁极相互排斥，可以确定通电螺线管的（ ）S电源（ ）左端为S 极，右端为N 极；结合图中的线圈绕向和通电螺线管的N 极，利用安培定则可知线圈中的电流方向是从螺旋管的左端流入、右端流出，所以电源的左端为正极，右端为负极。

如下图所示：3. (2019·遂宁)请根据小磁针静止时S 、N 的指向，在图中标出通电螺线管磁感线的方向和电源的“+”极。

【答案】【解析】图中小磁针静止时N 极向左，由异名磁极相互吸引可知，通电螺线管的右端是S 极，左端是N 极；磁体周围的磁感线都是从N 极出来回到S 极，则可以判断图中磁感线的方向向右；根据螺线管的磁极和安培定则，可以判断电流从螺线管左端流入，由电流方向可知电源左端为正极，如图所示。

4.（2019·贵港）如图9所示，闭合开关S 后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”极，并标出通过通电螺线管外A 点的磁感线的方向。

五、作图题(共37,每题分)1)（08江苏淮安）通电螺线管的N、S极如题23—2图所示，请在方框内画出电池符号．2)08江苏南京）图17中，根据通电螺线管的磁感线方向，标出电源的正极和小磁针的N极．3)（08江苏南通）根据图丙中小磁针静止时的指向，在图中标出通电螺线管的N、S极和电源的正负极。

4)（08江苏苏州）在图上标出通电螺线管中的电流方向及通电螺线管的N极．5)（08江苏无锡）如图所示，开关闭合后，螺线管通电产生磁场，位于螺线管右则的小磁针会发生偏转。

请画出通电螺线管的N、S极，并用箭头在小磁针N极的下方标出其转动的方向。

6)（08江苏扬州）图11是闭合开关S后小磁针静止在螺线管旁的情况，请标出通电螺线管的N级和小磁针的N级。

7)（08江苏镇江）标出通电螺线管中的电流方向和N、s极．8)(08湖南衡阳）根据图c中小磁针的指向标出电源的“＋”“－”极。

9)(08宜昌) (1)图3所示，根据小磁针N极的指向标出磁体的磁极和磁感线的方向。

10)（08北京密云）根据图中线圈的电流方向，标出通电螺线管的N、S极。

11)（08福建泉州）如图8所示，请标出通电螺线管中的电流方向；12)（08甘肃嘉峪关）请根据图7中小磁针静止时的指向，在图中的左端括号内标出电磁铁的磁极（N或S），并在图中画出电磁铁上的绕线。

13)（08甘肃兰州）如图7所示，请根据条形磁体周围小磁针静止时的指向，标出该条形磁体的N、S极。

14)（08甘肃兰州）图8是用道钉撬来撬铁路枕木上的道钉，O是支点。

请在图中做出它的动力臂L1和阻力臂L2。

15)（08甘肃天水）闭合开关S后，通电螺线管与磁极间的磁感线形状如图9所示，请在图中用箭头标明磁感线的方向，并用“+”、“-”号标出电源的正、负极。

16)（08海南）画出丙图中磁感线的方向。

17)（08湖北荆门）在图9中虚线上标出通电螺线管周围磁感线的方向。

18)（08山东枣庄）请在下面右图中标出通电螺线管A端、永磁体B端的磁极和磁感线的方向。

1．（08江苏南京）下图中，根据通电螺线管的磁感线方向，标出电源的正极和小磁针的N 极。

2．（08江苏南通）根据上图中小磁针静止时的指向，在图中标出通电螺线管的N、S极和
电源的正负极。

3．（08江苏无锡）如图所示，开关闭合后，螺线管通电
产生磁场，位于螺线管右则的小磁针会发生偏转。

请画
出通电螺线管的N、S极，并用箭头在小磁针N极的下方
标出其转动的方向。

4．（08宜昌）如图所示，根据小磁针N极的指向标出磁体的磁极和磁感线的方向。

4．（08北京密云）根据图中线圈的电流方向，标出通电螺线管的N、S极。

6．（08甘肃嘉峪关）请根据图中小磁针静止时的指向，在图中的左端括号内标出电磁铁的磁极（N或S），并在图中画出电磁铁上的绕线。

7．（08甘肃天水）闭合开关S后，通电螺线管与磁极间的磁感线形状如图所示，请在图中用箭头标明磁感线的方向，并用“+”、“-”号标出电源的正、负极。

8．（08湖北荆门）在图中虚线上标出通电螺线管周围磁感线的方向。

9．（08四川内江）如图所示，根据小磁针静止时所指示的方向，标出通电螺线管中的电流方向和电源的正、负极。

10．（08四川攀枝花）通电螺线管周围的磁感线分布及方向如图所示，请标出它的N、S 极以及电源的正负极。

11．（08吉林）如图所示，画出图中描述两磁极之间磁场的磁感线。

12．（08天津）某同学想利用电磁继电器制成一个温度自动报警器，实现对温控箱内的温度监控．用如图所示带金属触丝的水银温度计和电磁继电器组装成自动报警器，正常情况下绿灯亮，当温控箱内温度升高到一定温度时，红灯亮（绿灯熄灭）。

请按此要求连接电路（红、绿灯的额定电压相同）。

安培定则(通电螺线管)作图题安培定则（通电螺线管）作图题1．（2015•衡阳）在图中标出通电螺线管上方小磁针静止时的N极及导线中的电流方向．2．（2015•夹江县模拟）在图中，请你标出：①磁感线的方向；②小磁针的N极．3．（2015•盘锦二模）如图所示，某同学用安培定则判断通电螺线管的磁极，请你在图中标出导线中的电流方向和螺线管的N、S极．4．（2015•临洮县校级模拟）根据小磁针静止时的状态，在图中标出通电螺线管的N、S极，标出电源的正负极．5．（2015•淮北模拟）画出下列通电螺线管上导线的绕法．6．（2015•翔安区模拟）如图所示，请标出画出开关闭合后磁感线方向和小磁针静止时的N极．7．（2015秋•庆阳校级月考）如图，合上开关后，螺线管旁的小磁针顺时针转过90°后静止，请画出螺线管的绕线．8．（2015春•濮阳校级月考）根据小磁针静止时的指向，画出如图所示左端螺线管的绕线方法．9．（2015秋•西城区校级月考）画出如图中通电螺线管的N、S极．10．（2014•德阳）在图中，标出静止在磁场中的小磁针的N极和磁感线的方向．11．（2014•随州）如图，为制作马蹄形电磁铁，将原本无磁性的软铁棒弯成“U”形，用导线在AB段绕几匝再跨到CD段绕几匝然后将开关、电源、电阻连接成闭合回路．电磁铁产生的磁性已用磁感线标出．画出导线在铁棒上的环绕情况并在棒的A、D端标明磁极．12．（2014•龙岩）如图所示，开关S闭合时，原静止于水平面的电磁铁下端的铁块仍静止不动．（1）在括号内标出电磁铁下端的磁极；（2）画出图中铁块受到的重力G和磁力F的示意图．13．（2014•乐山）如图所示，根据小磁针静止时N极的指向，在图中标出通电螺线管的N、S极并画出通电螺线管的绕法．14．（2014•苏州一模）在如图中标出通电螺线管的N、S极．15．（2015•乐山）小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合开关后，船头会指向北方偏转．请在图上标出螺线管的南北极和电源的正负极．16．（2013•贺州）闭合开关S后，小磁针静止时N极的指向如图所示，标出通电螺线管的N、S极并画出导线的绕法．17．（2012•营口）画出能使图中两个通电螺线管相互排斥的电路图，并标出两个螺线管的N极．18．（2012•西藏）根据图中电源正负极画出通电螺线管的电流方向，并标出通电螺线管的N、S极．23．（2014•武宣县模拟）如图所示，请标出螺线管和小磁针的N、S极．24．（2014•道真县校级模拟）如图所示，根据通电螺线管中电流的方向，在螺线管两端标出N、S极．25．（2014•隆回县模拟）如图所示，接通电源后，通电螺线管右边的条形磁铁向右摆动，请在图中标出条形磁铁的S极和通电螺线管的N极．26．（2014•广东模拟）在图中，请在图中标出条形磁铁A左端的磁极．27．（2014•黄州区校级二模）如图，开关闭合后，弹簧处于收缩状态．（1）在图中标明电源的正、负极；（2）画出此时条形磁铁的受力示意图．28．（2014春•东营区校级月考）在如图中，标出通电螺线管和小磁针的N、S极．29．（2014春•亭湖区校级月考）如图所示，已知磁铁的N极与通电螺线管A端间的磁感线分布情况，请在图中标出磁感线方向和通电螺线管中的电流方向．30．（2014秋•沂南县校级期末）如图所示为条形磁铁和电磁铁，虚线表示磁感线，则标出甲、乙、丙、丁的极性．安培定则（通电螺线管）作图题参考答案一．解答题（共30小题）1．2．3．4．5．6．7．8．9．10．11． 12． 13． 14． 15．16． 17． 18． 19． 20．21． 22． 23． 24． 25．26． 27． 28． 29． 30．。
