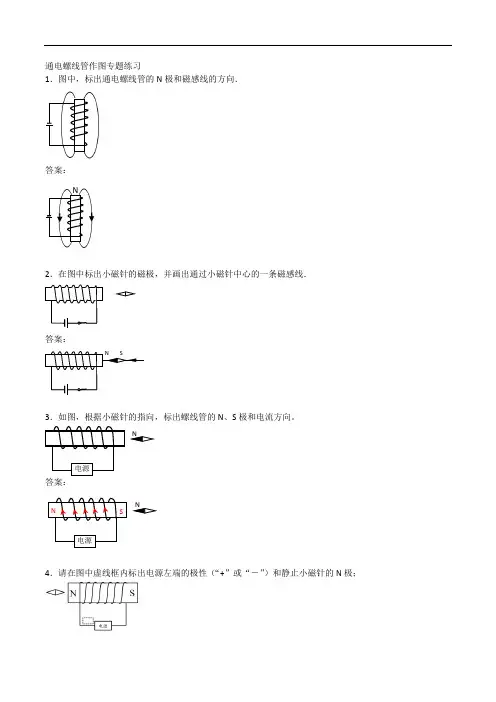

电与磁作图专题

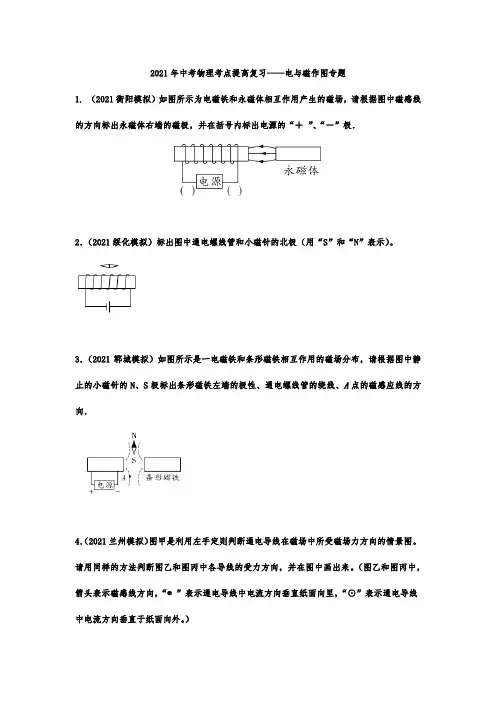

2021年中考物理考点提高复习——电与磁作图专题1. （2021衡阳模拟）如图所示为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体右端的磁极，并在括号内标出电源的“＋”、“－”极．2．（2021绥化模拟）标出图中通电螺线管和小磁针的北极（用“S”和“N”表示）。

3．（2021郓城模拟）如图所示是一电磁铁和条形磁铁相互作用的磁场分布，请根据图中静止的小磁针的N、S极标出条形磁铁左端的极性、通电螺线管的绕线、A点的磁感应线的方向．4．（2021兰州模拟）图甲是利用左手定则判断通电导线在磁场中所受磁场力方向的情景图。

请用同样的方法判断图乙和图丙中各导线的受力方向，并在图中画出来。

（图乙和图丙中，箭头表示磁感线方向，“⊗”表示通电导线中电流方向垂直纸面向里，“⊙”表示通电导线中电流方向垂直于纸面向外。

）5．（2021邵阳模拟）请在图中标出小磁针的N极和磁感线的方向。

6．(2021连云港模拟)根据图中小磁针的指向，在图中小括号内标出电源的“+”或“﹣”极。

7.（2021中山模拟）如图通入电流发现，小磁针静止时电流表指针反向偏转，标出电源的正、负极，螺线管的N、S极，小磁针的N、S极并完成B螺线管绕线。

8．（2021抚松模拟）如图为通电螺线管，请根据其极性标出静止小磁针的N极，并在虚线框内标出电源的“+”“-”极。

9．（2021福建模拟）根据通电螺线管的磁感线方向，在括号里分别标注出电源的“+”“﹣”极和静止的小磁针的“N”“S”极。

10．（2021漳州模拟）根据图中小磁针静止时的N、S极，判断并标出电源的“+”、“-”极以及磁感线的方向。

11．（2021广州模拟）如图所示，当开关闭合时，弹簧测力计示数变小。

（1）画出弹簧测力计对条形磁铁拉力的示意图；（2）在虚线框内用电路图符号画出电源。

12.（2021封开模拟）如图，将条形磁体放在水平桌面上的两个圆柱形铅笔上，条形磁体静止不动，S极正对电磁铁。

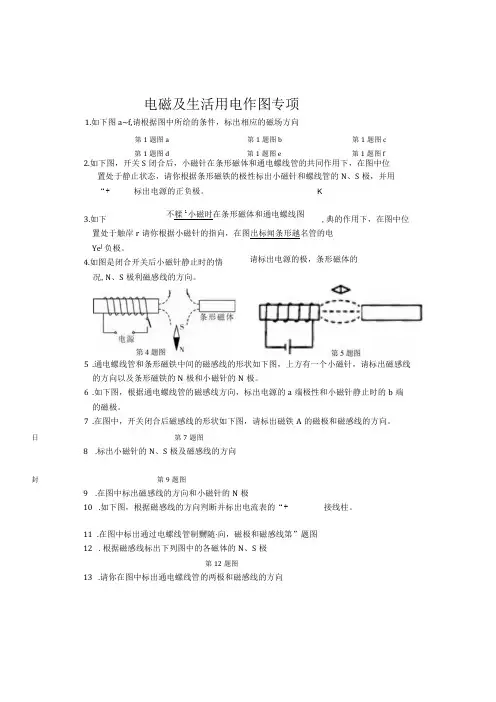

电磁及生活用电作图专项1.如下图a~f,请根据图中所给的条件，标出相应的磁场方向4.如图是闭合开关后小磁针静止时的情况,N 、S 极利磁感线的方向。

请标出电源的极，条形磁体的5 .通电螺线管和条形磁铁中间的磁感线的形状如下图，上方有一个小磁针，请标出磁感线的方向以及条形磁铁的N 极和小磁针的N 极。

6 .如下图，根据通电螺线管的磁感线方向，标出电源的a 端极性和小磁针静止时的b 端的磁极。

7 .在图中，开关闭合后磁感线的形状如下图，请标出磁铁A 的磁极和磁感线的方向。

日 第7题图8 .标出小磁针的N 、S 极及磁感线的方向封 第9题图9 .在图中标出磁感线的方向和小磁针的N 极10 .如下图，根据磁感线的方向判断并标出电流表的“+接线柱。

11 .在图中标出通过电螺线管制嬲随∙向，磁极和磁感线第”题图12 .根据磁感线标出下列图中的各磁体的N 、S 极第12题图 13 .请你在图中标出通电螺线管的两极和磁感线的方向第1题图a 第1题图b 第1题图c 第1题图d 第1题图e 第1题图f 2.如下图，开关S 闭合后，小磁针在条形磁体和通电螺线管的共同作用下，在图中位 置处于静止状态，请你根据条形磁铁的极性标出小磁针和螺线管的N 、S 极，并用 “+ 标出电源的正负极。

K 3.如下不糅1小磁时在条形磁体和通电螺线图 ,典的作用下，在图中位 置处于触岸r 请你根据小磁针的指向，在图出标闻条形越名管的电Ye J 负极。

14.如下图，磁铁的N龈l⅛通电螺线管A端间的磁感线分布情况第情随图中标出磁感线方向和通电螺线管中的电流方向.15.如下图，在图中已画出电磁铁的绕线，请将电路连接完整，使开关闭合后，小磁针顺时针转动90°后稳定静止，并在图中标出螺旋管A端的极性、磁体B端的极性。

Aβιs1三j∣κ∣第16题图16.如下图，是假茵辔后，小磁针在条形磁体和通电螺旋管的共同作用下，在图中位置处于静止状态，请你根据条形磁铁的极性标出小磁针和通电螺旋管的南、北极以及电源的正、负。

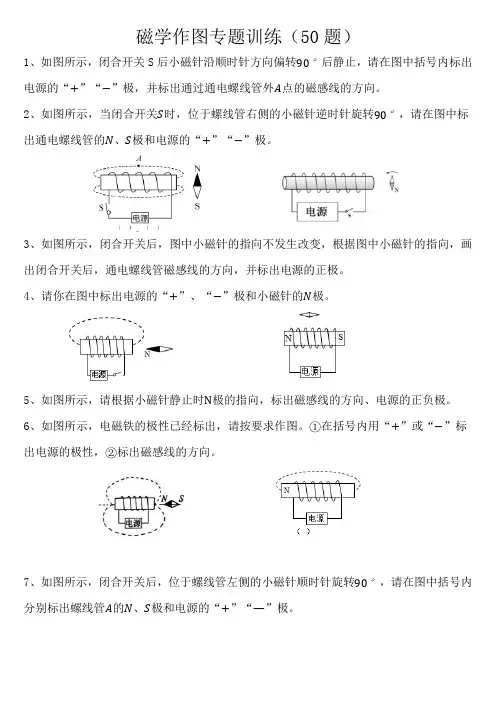

磁学作图专题训练（50题）1、如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“−”极，并标出通过通电螺线管外A点的磁感线的方向。

2、如图所示，当闭合开关S时，位于螺线管右侧的小磁针逆时针旋转90°，请在图中标出通电螺线管的N、S极和电源的“+”“−”极。

3、如图所示，闭合开关后，图中小磁针的指向不发生改变，根据图中小磁针的指向，画出闭合开关后，通电螺线管磁感线的方向，并标出电源的正极。

4、请你在图中标出电源的“+”、“−”极和小磁针的N极。

5、如图所示，请根据小磁针静止时N极的指向，标出磁感线的方向、电源的正负极。

6、如图所示，电磁铁的极性已经标出，请按要求作图。

①在括号内用“+”或“−”标出电源的极性，②标出磁感线的方向。

7、如图所示，闭合开关后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的“+”“—”极。

8、闭合开关S，电磁铁、条形磁体和小磁针静止时的位置情况如图所示，请标出：（1）磁感线的方向。

（2）电源右端的极性（用“+”或“-”表示）。

（3）条形磁体左端的极性（用“N”或“S”表示)。

9、用箭头标出如图中通电螺线管在A点产生的磁场方向和螺线管电流方向。

10、在如图所示中，用箭头标出通电螺线管的电流方向，并标出小磁针的N极。

11、标出图中闭合开关后通电螺线管的N极。

12、如图，一小磁针放在通电螺线管周围，静止时N极指向如图，请用箭头标出磁感线的方向并用“+”、“−”符号在括号內标出电源正、负极。

13、如图所示，根据小磁针静止时N极的指向，在图中标出通电螺线管的N、S极，画出通电螺线管的绕法并画出通电螺线管通过小磁针的磁感线。

14、如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的+、−极。

15、根据小磁针静止时N极的指向，在图中标出电源“+”极并用箭头表示磁感线的方向。

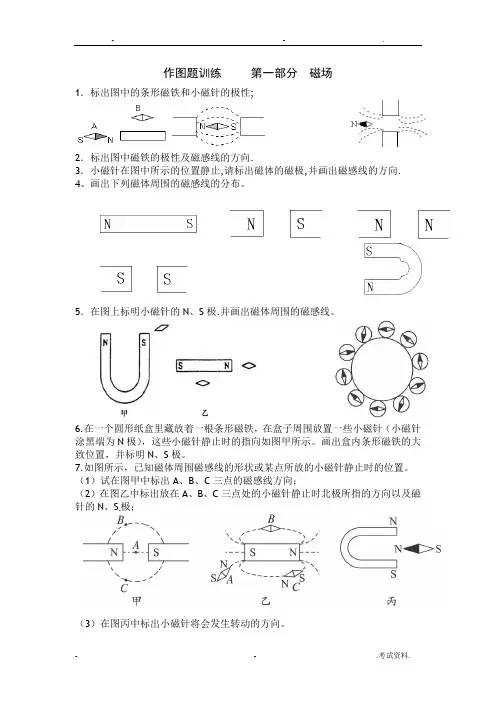

作图题训练第一部分磁场1．标出图中的条形磁铁和小磁针的极性;2．标出图中磁铁的极性及磁感线的方向.3．小磁针在图中所示的位置静止,请标出磁体的磁极,并画出磁感线的方向. 4、画出下列磁体周围的磁感线的分布。

5．在图上标明小磁针的N、S极.并画出磁体周围的磁感线。

6.在一个圆形纸盒里藏放着一根条形磁铁，在盒子周围放置一些小磁针（小磁针涂黑端为N极），这些小磁针静止时的指向如图甲所示。

画出盒内条形磁铁的大致位置，并标明N、S极。

7.如图所示，已知磁体周围磁感线的形状或某点所放的小磁针静止时的位置。

（1）试在图甲中标出A、B、C三点的磁感线方向；（2）在图乙中标出放在A、B、C三点处的小磁针静止时北极所指的方向以及磁针的N、S极；（3）在图丙中标出小磁针将会发生转动的方向。

8.两条形磁铁的磁极如图相对，请在下图中画出这两磁极间的磁感线，在A点画一小磁针，并标出N极．（注：至少画三根磁感线，且能看出磁极间磁场分布的特点）9.如图(a)所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性(用"或S 表示)并画出磁感线(每个磁极画两条)．10.所示，根据小磁针N极的指向标出磁体的磁极和磁感线的方向。

第二部分电与磁8.根据图中所画磁感线的方向，标出通电螺线管的N、S极和电源的“+”、“-”极．9.在图2中，标出电源的正、负极。

10.请标出图3中通电螺线管附近小磁针的N、S极．11.在图4中标出磁感线的方向和小磁针的N极。

12.请在图5中标明通电螺线管的N、S极以及磁感线的方向13.请根据图6中小磁针静止时的指向，标出通电螺线管中的电流方向。

14.标出图7中通电螺线管和小磁针的南北极（用“S”和“N”表示）15.如图8所示，根据小磁针静止时的位置，标出电磁铁的磁极和电源的正负极．16.如图9，在通电螺线管的上端有一静止的小磁针，请把线圈绕制完成。

图2N电源图3图4图5 图6 图7图917.根据图10中给出的条件画出螺线管的绕线。

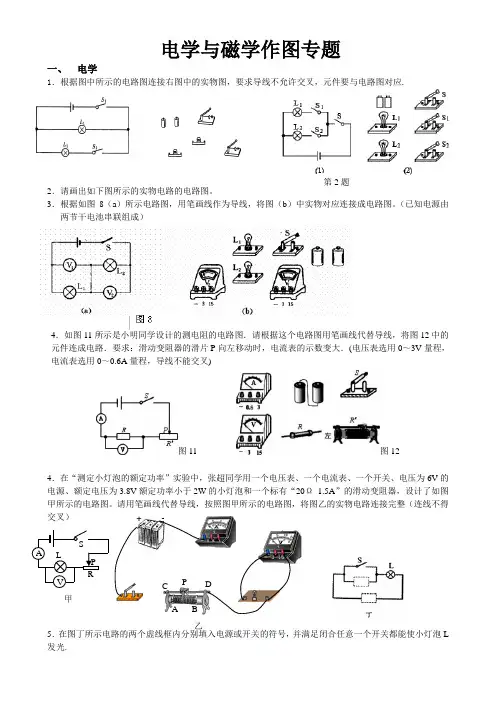

电学与磁学作图专题一、电学1．根据图中所示的电路图连接右图中的实物图，要求导线不允许交叉，元件要与电路图对应.2．请画出如下图所示的实物电路的电路图。

3．根据如图8（a）所示电路图，用笔画线作为导线，将图（b）中实物对应连接成电路图。

（已知电源由两节干电池串联组成）4．如图11所示是小明同学设计的测电阻的电路图．请根据这个电路图用笔画线代替导线，将图12中的元件连成电路．要求：滑动变阻器的滑片P向左移动时，电流表的示数变大．(电压表选用0～3V量程，电流表选用0～0.6A量程，导线不能交叉)图11 图124．在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V额定功率小于2W的小灯泡和一个标有“20Ω 1.5A”的滑动变阻器，设计了如图甲所示的电路图。

请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）5．在图丁所示电路的两个虚线框内分别填入电源或开关的符号，并满足闭合任意一个开关都能使小灯泡L 发光.A甲LRPSV+ -ADBC P乙第2题6．试根据实物连接图，画出相应的电路图。

7．在实验室，小明连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图。

8.按图11的电路连接在右边方框中画出相应的电路图。

8.9.在方框中画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路图，并在图上连接实物图。

10.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。

11.根据图22中的电路图，用铅笔代替导线，将如图23实物连接起来。

12.按电路图连接实物图13．请按电路图连接实物图14．小明测量某电阻R的阻值时，已连接如图13所示电路，请你补画上一根导线，使电路完整。

图11第6题第7题第9题第10题第12题第13题15.在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题。

2025初中同步测控优化设计物理九年级全一册配人教版专项训练四电与磁作图1.请在虚线框内画出实物图的电路图。

2.现用灯L1、L2,三个开关S、S1、S2,一个电池组及导线若干组装电路,按要求设计的电路图如图甲所示。

连接的实物电路如图乙所示,请用笔画线代替导线将实物图中未连接好的导线补充完整。

连线不许交叉。

3.(2020·广东东莞中考)根据电路图连接实物图。

4.请在图中用笔画线代替导线连接电路。

要求:两灯并联,开关S同时控制两灯泡。

5.设计一个病床呼叫电路。

要求:开关S1控制指示灯L1和电铃;开关S2控制指示灯L2和电铃。

请在图中连线,形成符合要求的完整电路图。

6.(2020·江苏常州中考)请以笔画线代替导线,将三孔插座、开关控制的电灯接入电路。

7.(2020·湖北咸宁中考)如图所示,楼梯有一电灯受控于两个开关,光线较暗且有声响时灯才亮。

其中“光控开关”在光线较暗时自动闭合,“声控开关”在有声响时自动闭合,请用笔画线代替导线把元件连在电路中。

8.根据图中已标明的磁极,在A点标出磁感线方向,在括号内标出另一磁铁的磁极。

9.指南针是我国的四大发明之一,这是我国对人类所作出的巨大贡献。

指南针利用磁场指示方向。

如图所示,地球是一个大磁体,类似条形磁体,请在图中标出地磁场的N、S 极,静止小磁针的N、S极,用箭头标出P点的地磁场方向。

10.(2020·甘肃兰州中考)下图是小亮探究电磁铁磁性强弱的实验电路,请根据小磁针的N 极指向,标出电磁铁周围磁感线的方向,并用“+”“-”号标出电源的正、负极。

11.将一个通电螺线管AB用绝缘细线悬挂起来,如图所示,最后静止时A端指南,B端指北,请画出螺线管上的导线环绕图示。

12.如图所示,闭合电路开关后,发光二极管正常发光,水平桌面上的条形磁体受到向左的摩擦力。

请标出:(1)螺线管右端的磁极(用“N”或“S”表示);(2)图中磁感线的方向;(3)条形磁体右端的磁极(用“N”或“S”表示)。

2.22 电与磁作图题1．(2019·辽阳)A 、B 是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C 是两个电磁铁之间的一条磁感线，请标出：（1）电磁铁间磁感线的方向。

（2）电源右端的极性（用“+”或“﹣”表示）。

（3）电磁铁B 上方小磁针的N 极。

【答案】见解析 【解析】左图中电源上端为正极，根据其电流方向，由安培定则可知，电磁铁A 的左端为N 极，右端为S 极； 根据图中磁感线的形状可知，两电磁铁间的磁极为异名磁极，可知电磁铁B 的左端为N 极，右端为S 极； 在磁体外部，磁感线的方向由N 极指向S 极，所以图中磁感线的方向是从右向左； 再根据安培定则可知右图中电源左端为正极，右端为负极； 根据磁极间的作用规律可知小磁针右端为N 极，如图所示。

2．(2019·威海)闭合开关S 后小磁针的状态如图所示（小磁针黑色一端表示N 极），请在图中括号内标出通电螺线管的N 极和电源的“+”极。

【答案】见解析【解析】小磁针静止时N 极指向左，根据异名磁极相互吸引、同名磁极相互排斥，可以确定通电螺线管的（ ）S电源（ ）左端为S 极，右端为N 极；结合图中的线圈绕向和通电螺线管的N 极，利用安培定则可知线圈中的电流方向是从螺旋管的左端流入、右端流出，所以电源的左端为正极，右端为负极。

如下图所示：3. (2019·遂宁)请根据小磁针静止时S 、N 的指向，在图中标出通电螺线管磁感线的方向和电源的“+”极。

【答案】【解析】图中小磁针静止时N 极向左，由异名磁极相互吸引可知，通电螺线管的右端是S 极，左端是N 极；磁体周围的磁感线都是从N 极出来回到S 极，则可以判断图中磁感线的方向向右；根据螺线管的磁极和安培定则，可以判断电流从螺线管左端流入，由电流方向可知电源左端为正极，如图所示。

4.（2019·贵港）如图9所示，闭合开关S 后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”极，并标出通过通电螺线管外A 点的磁感线的方向。

专题30-电与磁作图（三）1、2020•平南县一模）下列有关磁现象的画图正确的是：（C）A．B．C．D．2、（2020•和平区模拟）图中磁感线和磁极对应不正确的是（A）A．B．C．D．3、（2020•惠安县校级一模）根据图中放在磁场里的小磁针的指向（小磁针黑端为N极），各图中标出的磁感应线的方向和磁体名称完全正确的是（C）A．B．C．D．4、（2019•佛山一模）下列各图中，小磁针静止时N极指向正确的是（A）A．B．C．D．5、（2019•泰安）如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是（D）A．通电螺线管的左端为N极B．通电螺线管外A点磁场的方向向右C．小磁针N极指向左D．小磁针S极指向左6、在下图中根据小磁针静止时的指向，标出磁体的N、S极和A点的磁感线方向。

【答案】7、（2020•盐城）在图中画出通电螺线管的S极和A点的电流方向。

【答案】8、（2017·贵港）如图所示，当给电磁铁M通电，发现弹簧开始被压缩，过一会儿，条形磁铁和弹簧重新处于静止。

此时把滑动变阻器的滑片P向B端滑动，弹簧的长度逐渐变短。

请用笔画线代替导线，把电路连接完整（导线不能交叉，弹簧在其弹性范围内）。

【答案】9、（2020•连云港）如图所示，箭头表示通电螺线管周围磁感线的方向，请在图中标出通电螺线管中的电流方向和小磁针静止时的N极。

【答案】10、（2020•南京）如图所示，小磁针静止在通电螺线管右侧。

标出小磁针的N极并在虚线上用箭头标出磁感线方向。

【答案】11、(2019·咸宁)开关S闭合后通电螺旋管和条形磁铁A之间磁感线的形状如图甲所示，请在图中标出三条磁感线的方向和条形磁铁A的两个磁极。

【答案】12、（2019·贵港）如图9所示，闭合开关S 后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”极，并标出通过通电螺线管外A 点的磁感线的方向。

【答案】13、．(2019·辽阳)A 、B 是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C 是两个电磁铁之间的一条磁感线，请标出：（1）电磁铁间磁感线的方向。

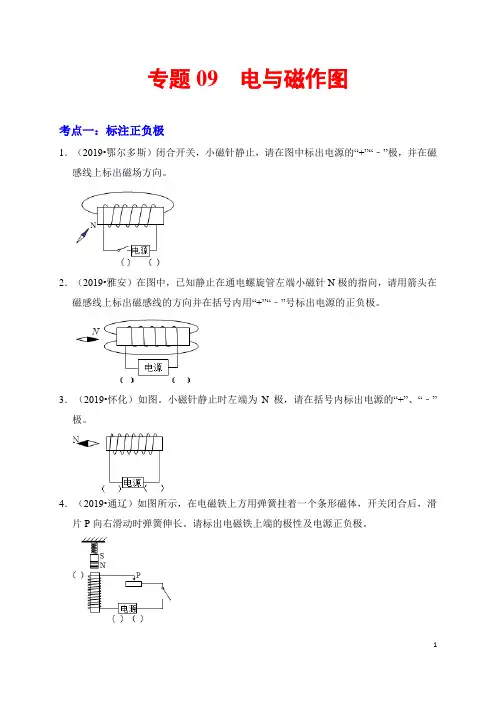

专题09 电与磁作图考点一：标注正负极1．（2019•鄂尔多斯）闭合开关，小磁针静止，请在图中标出电源的“+”“﹣”极，并在磁感线上标出磁场方向。

2．（2019•雅安）在图中，已知静止在通电螺旋管左端小磁针N极的指向，请用箭头在磁感线上标出磁感线的方向并在括号内用“+”“﹣”号标出电源的正负极。

3．（2019•怀化）如图。

小磁针静止时左端为N极，请在括号内标出电源的“+”、“﹣”极。

4．（2019•通辽）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片P向右滑动时弹簧伸长。

请标出电磁铁上端的极性及电源正负极。

5．（2019•新疆）请在图中标出电源的正、负极。

考点二：画磁场方向6．（2019•莱芜区）如图所示，小磁针处于静止状态，请在图中虚线处标出磁感线的方向和小磁针的N极。

7．（2019•营口）如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：（1）甲通电螺线管的绕法和A点磁感线的方向；（2）乙通电螺线管电源的正、负极。

8．（2019•巴中）根据图所示的通电螺线管，标出磁感线方向和小磁针北极。

9．（2019•贵港）如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“﹣”极，并标出通过通电螺线管外A点的磁感线的方向。

10．（2019•攀枝花）螺线管通电后小磁针静止时的情况如图所示，请在图中标出电源的正负极和磁感线的方向。

11．（2019•菏泽）用箭头标出图中通电螺线管在A点产生的磁场方向。

12．（2019•遂宁）请根据小磁针静止时S、N的指向，在图中标出通电螺线管磁感线的方向和电源的“+”极。

考点三：标注磁极方向13．（2019•抚顺）如图所示，通电螺线管右上方放置一条形磁体，通电后发现条形磁体N极与通电螺线管上方相互吸引，小磁针静止在如图所示位置。

请标出：（1）电源上端的极性（用“+”或“﹣”表示）。

（2）磁感线的方向。

（3）小磁针右端的磁极（用“N”或“S”表示）。

1.根据磁感线的方向，标出通电螺线管和小磁针的N、S极及电源的正、负极。

2.在图中，标出通电螺线管和小磁针的N、S 极及磁感线的方向。

3.请在图中标出条形磁体的两极.4.已知通电螺线管中的电流方向，标出小磁针的N极.5.图中小磁针静止在通电螺线管旁，请你在图上标明：(1)电源的正负极；(2)通电螺线管的N、S极；(3)磁感线的方向.6.将电磁铁连入你设计的电路中(在方框内完成)，要求：使小磁针静止时如图所示.7.根据图示通电螺线管周围的磁感线方向，在图中标出通电螺线管的N极和电源的正极．8.根据通电螺线管旁的小磁针的N 、S 极指向，在图中标出通电螺线管的N 、S 极和电源的正、负极．9.图中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N 极）。

请在图中标出螺线管的磁极、电源的“+”、“—”极，并画出螺线管的绕法。

10.如图所示，在两个磁极附近的小磁针静止在图示位置，在图中标出磁体的极性，并画出磁感线的方向。

11.如图所示，根据小磁针静止的指向标出磁铁N 、S 极和磁感线方向：(小磁针漆黑一边为N 极)12.如图画出了两个磁极间的磁感线。

请在图中标出磁极的名称，并画出位于图中A 点的小磁针静止时北极所指的方向。

13.如图所示，标出条形磁体的磁极名。

14.在图中，开关闭合后磁感线的形状如图所示，请标出磁铁A的磁极和磁感线的方向。

15.试根据小磁针静止时的情况，在下图中给通电螺线管绕线，并给磁感线画上方向。

16.下图中，闭合开关S后，通电螺线管与磁极间的磁感线形状如图所示，在图中用箭头标明磁感线的方向，并用“+”、“一”号标出电源的正、负极．17.在下图绕制螺线管当S合上且变阻器滑片向左移动弹簧伸长。

18.根据图中的已知条件,标出图中小磁针的南北极和通过小磁针的磁感线。

物理电与磁作图题专题1、画出图中各磁铁周围的磁感线分布情况，并标出磁感线的方向。

2、根据图中已知条件，判断下列各磁体或小磁针的N、S极，并标出磁感线的方向。

3、请你在图甲中，标出小磁针的N、S极及通电螺线管周围的磁感线方向。

4.请在图甲中标出通电螺线管的N极和小磁针的N极。

、5、已知通电螺线管的电流方向如图，标出小磁针的N、S极。

6、标出图中各通电螺线管的N极和S极。

7、根据图甲中小磁针静止时的指向，标出通电螺线管的“N”“S”极和电源的“+”“-”极。

8、在图中标出通电螺线管的N极，并在图中的磁感线上标出箭头。

电源N S7题38题49．根据图中小磁针静止时的指向，请标出此时通电螺旋管的N 、S 极和电源的“＋”“－”极（电流方向）。

10．根据图中通电螺线管的N 、S 极，标出螺线管上导线中的电流方向。

11、如图所示，两通电螺线管在靠近时相互排斥，请在B 图中标出通电螺线管的N 、S 极，螺线管中电流的方向及电源的正负极。

12.一通电螺线管，电流方向如图甲所示，请分别画出经过A 点和B 点的两条磁感线。

13．根据图中给出的条件画出螺线管的绕线。

14.如图所示，两通电螺线管在靠近时相互排斥，请在B 图中电源N①标出螺线管的N、S极②螺线管中电流的方向③电源的正负极15. 现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环。

如图所示，当线圈中的电流从a流向b时，线圈的左端为___________极，此时活塞将向________运动。

16．如图所示，甲乙两线圈套在光滑的玻璃棒上，当S闭合时，两线圈将A.互相吸引靠近B.互相排斥远离C.先吸引靠近，后排斥远离D.既不排斥，又不吸引17. 请在下图中画出通电螺线管的绕法及磁感线的方向．18. 根据下图中通电螺线管的南北极，标出小磁针的N极和电源的“＋”极。

19. 如图所示，为永磁体A和电磁铁B之间的磁场分布。

请根据图中磁感线的方向标出永磁体A右端的磁极和电磁铁B中电源的“+”、“-”极。

常见题型一：磁体、磁场【方法归纳】磁体的磁极：①若一个条形磁体断裂成两段，后来的两段都有两个磁极。

①若两个条形磁体按图乙方式合在一起，组合成一个新磁体，这时中间则不再是磁极。

磁感线的特点：①磁感线并不真实存在，而是人们为了表示空间磁场的分布而想象出来的。

①在磁体周围，磁感线从N极出发回到S极；在磁体内部，磁感线从S极出发回到N极。

①磁感线是封闭曲线，它不会相交。

①磁感线有疏密，磁感线的疏密程度表示磁场的强弱。

①磁感线上任何一点的切线方向都与置于该点的小磁针静止时N极所指的方向一致。

常见题型二：电流的磁场【方法归纳】通电螺线管的磁场的特点：①与条形磁体的磁场分布相类似；①有无可以控制：由电流的有无(或说电路的通断)来控制；①磁性强弱可以改变：由电流的大小和线圈的匝数来决定；①磁极可变：磁极与电流的方向和绕线的方向有关。

常见题型三：电磁继电器连线【方法归纳】（1）电磁继电器的实质是由电磁铁控制的开关。

（2）电磁继电器是利用低电压，弱电流电路的通断来间接控制高电压，强电流电路的装置。

（3）分析电磁继电器的工作原理可按如下步骤进行：控制电路工作情况→电磁铁磁性变化→衔铁移动方向→触点接触状况→工作电路工作情况。

【总结】【考查知识】电磁作图常考知识有：利用磁极间的相互作用规律判断磁体的磁极，根据磁感线的分布规律判断磁体的磁极或根据磁体的磁极标磁感线方向，利用安培定则判断通电螺线管的磁极或电流方向或电源正、负极，连接电磁继电器电路。

电磁作图时的“四向同一．．．．”：磁场中某点的磁场方向、磁感线方向、小磁针N极指向、小磁针N极受力方向是同一个方向。

1、如图所示为两个磁极间的磁感线分布图，小磁针静止在A点。

请在图中标出磁极的名称以及小磁针的N 极。

【答案】如下图。

【解析】小磁针静止时N极的指向为A点磁场的方向，所以小磁针右端是小磁针的N极；根据磁极间的相互作用规律可知，同名磁极相互排斥，异名磁极相互吸引，所以图中左侧为N极，右侧为S极，如图所示：2、如图所示，在螺线管旁悬挂一条形磁体。
