电与磁作图题专练[1]

中考物理电学作图类（家庭电路、电与磁）作图题专项练习【家庭电路篇】1．按要求作图（请保留作图痕迹）。

如图所示家庭电路中，请画线代替导线连接电路，要求开关同时控制两只普通照明灯，且两灯都能正常发光。

2．将图中各元件接入电路，其中开关只控制电灯，三孔插座带保险丝。

3．按照安全用电的原则，连接如图电路图，要求开关能控制灯泡。

4．请将图中家庭电路各元件正确接入电路，其中开关只控制电灯。

5．小森家有两盏壁灯，由一个开关控制，其元件符号如图所示，试将其连接成电路图。

6．小明发现爸爸办公室天花板上的每个照明灯组由3根“220V 18W”的节能灯管组成（如图甲），用一个开关控制这3根灯管同时点亮或熄灭，请在图乙中连接该电路。

7．图中的虚线框内是电冰箱控制电路中的部分元件，压缩机M由温控开关自动控制，冷藏室的照明灯由门控开关进行控制，电冰箱通过电源插头接在插座上、请你将控制电路连接完整，并将三孔插座接入家庭电路。

8．用笔画线代替导线将下列元件连入电路。

9．现在楼道里的灯通常都是由“光控开关和声控开关”来控制，这样可同时满足“天黑和有人路过楼道”时，才会自动发光，达到节约电能的目的，请完成电路图。

10．如下图所示电热水壶的3条接线，请按照安全用电的原则对应连接到插头上。

11．如图甲为带开关和指示灯的三孔插座，插孔能供电时，指示灯亮；开关断开后，插孔不能供电，指示灯不亮；若指示灯损坏，闭合开关后插孔仍能供电。

图乙为示意图，请完成接线。

12．请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

13．小明家新买了一个冰箱，请你帮他通过插座连到家庭线路上。

14．图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．【电与磁篇】15．小磁针在条形磁铁的轴线上静止，如图所示。

小兔：我的磁性强小毛：我的磁性强图4甲乙电与磁 专项练习一、填空题1、用吸管吸饮料时，利用____________作用使饮料沿吸管上升进入嘴里。

常用发电机是利用____________原理制成的。

2、图1是奥斯特曾经做过的实验，观察比较甲、乙两图，可得实验结论是__________________；观察比较乙、丙两图，可得实验结论是____________。

3、 英国科学家法拉第经十年不懈探索，于1831年发现：闭合电路的一部分导体在磁场中做切割磁感线运动时会产生电流。

这种现象被称为______________现象，利用这种现象发明了______________机，使人类大规模使用电能成为现实。

4、 我们在学习和生活中，常常看到下面的情形：如图2是某同学在研究通电螺线管极性时的情形，请你在图中标出通电螺线管的N 极。

5、如图3所示，闭合开关，通电螺线管的上端为______________极，将滑动变阻器滑片向右滑动，弹簧将______________（选填“伸长”或“缩短”）。

如果用电流表替代虚线框内仪器，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是______________现象。

6、如图4所示,螺线管磁性的有无可以由_______的有无来控制,其极性与螺线管中的__________方向有关;若将甲和乙两螺线管串联在电路中， _____________的磁性更强(选填“甲”或“乙”).7、地球是一个巨大的磁体，在它的周围空间存在着磁场——地磁场，中华民族是最先利用地磁场服务于人类的，例如______________的发明。

利用如图5所示的实验装置可将机械能转化为______________能，根据这一原理人类研制成了______________机。

8、如图6所示是探究电磁感应现象的实验装置，装置中的直铜线ab 通过导线接在灵敏电流计的两接线柱上，当让ab 迅速向上运动时，电流表指针______________ ；将ab 改为向左运动时，电流表指针______________ (填“偏转”或“不偏转”) ；实验时开关应该______________，实验结果表明______________ 。

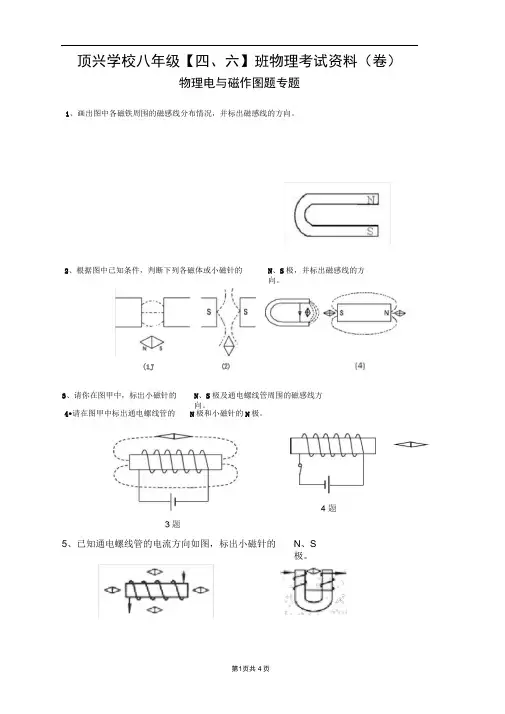

顶兴学校八年级【四、六】班物理考试资料（卷）物理电与磁作图题专题1、画出图中各磁铁周围的磁感线分布情况，并标出磁感线的方向。

2、根据图中已知条件，判断下列各磁体或小磁针的N、S极，并标出磁感线的方向。

(1J ⑵3、请你在图甲中，标出小磁针的N、S极及通电螺线管周围的磁感线方向。

4•请在图甲中标出通电螺线管的N极和小磁针的N极。

5、已知通电螺线管的电流方向如图，标出小磁针的N、S极。

6、标出图中各通电螺线管的N极和S极。

7、根据图甲中小磁针静止时的指向，标出通电螺线管的8、在图中标出通电螺线管的N极，并在图中的磁感线上标出箭头。

9 •根据图中小磁针静止时的指向，请标出此时通电螺旋管的极（电流方向）。

9•图中电流表的连接是正确的。

标出通电螺线管旁小磁针的10.有一通电螺线管，电流方向如图甲所示，请分别画出经过N” “ S'极和电源的“ +” “ -”极。

N、S极和电源的正负极。

A点和B点的两条磁感线。

N、S极和电源的“ +crmi-1—ill —*9题图18-5011 •根据图中通电螺线管的N、S极，标出螺线管上导线中的电流方向。

onTZD12、如图所示，两通电螺线管在靠近时相互排斥，请在管中电流的方向及电源的正负极。

(§L13•根据图中给出的条件画出螺线管的绕线。

叫1$I1k TH」B图中标出通电螺线管的N、S极，螺线B14.如图所示，两通电螺线管在靠近时相互排斥，请在B图中①标出螺线管的N、S极②螺线管中电流的方向③电源的正负极15、将图甲中的电磁铁连入你设计的电路中（在虚线框内完成'1申|乙A. 互相吸引靠近B. 互相排斥远离C. 先吸引靠近，后排斥远离D•既不排斥，又不吸引q 厂V ■—1—t1~1■■电涯B2种），要求：电源电压恒定不变；电路能改变电磁铁磁性的强弱；闭合开关S,小磁针受力静止时，其N、S极如图所示。

16.S闭合时，两线圈将。

答案：
答案：如图所示
6．如图所示，请在图中标出电源的“+”、“-”极，并用箭头标出磁感线的方向。
答案：
7．请根据图中小磁针N极的指向，标出图中磁感线的方向和电源的正极（用“+”表示）。
答案：
8．请根据图中小磁针的指向标出螺线管的N、S极和电源的“+”、“-”极。
答案：
9．请在图中标出通电螺线管的N极以及静止在P点的小磁针N极的指向（用“→”表示）．
答案：
10．如图所示，请根据图中所给的信息标出：通电螺线管的N极、电源的“+”、“-”极和磁感线的方向。
答案：
11．如图所示，小磁针静止在甲、乙两个电磁铁之间。请标出小磁针的N极、乙电磁铁电源的“﹢”、“﹣”极和磁感线的方向。
答案：
12．如图所示，当开关闭合时，请标出通电螺线管右端的极性和用箭头标出小磁针N极的偏转方向．
答案：
13．请在图中标出磁感线的方向和电源的正极。
答案：
14．在图中，标出闭合开关后通电螺线管和小磁针的N、S极。
答案：如图所示。
15．如图是小磁针静止时的情况，请在虚线上标出磁感线的方向，并在括号内标明电源的“＋”或“—”极。
答案：
16．根据图中通电螺管的磁感线方向，请在图中标出小磁针的N极和电源的正负极。
通电螺线管作图专题练习
1．图中，标出通电螺线管的N极和磁感线的方向．
答案：
2．在图中标出小磁针的磁极，并画出通过小磁针中心的一条磁感线．
答案：
3．如图，根据小磁针的指向，标出螺线管的N、S极和电流方向。
答案：
4．请在图中虚线框内标出电源左端的极性（“+”或“―”）和静止小磁针的N极；
答案：

专题训练电磁作图类型一磁感线类作图1.如图1所示是三个磁体相邻磁极间的磁感线分布。

请在图中标出a、b磁体的磁极,以及相邻磁极间的磁感线的方向。

图12.如图2所示,请标出蹄形磁体的N极和S极。

图23.[2019·昆明]请在图3中将小磁针的北极涂黑,并以“N”表示。

图3类型二通电螺线管类作图4.开关S闭合后通电螺线管和条形磁体A之间磁感线的形状如图4所示,请在图中标出三条磁感线的方向和条形磁体A的两个磁极。

图45.根据小磁针静止时所指的方向,在图5中画出通过小磁针中心的一条磁感线,并标出电源的正极。

图56.电磁铁通电后,小磁针静止时的指向如图6所示。

请标出:(1)磁感线的方向。

(2)电源右侧的极性(用“+”或“一”表示)。

(3)静止的小磁针右端的极性。

图67.将一个螺线管AB用单线悬挂起来,如图7所示,闭合开关,最后静止时A端指南、B端指北。

画出螺线管上的导线环绕图示,并在螺线管两端标出N、S极。

图78.根据螺线管外部小磁针静止时的指向,请在图8中标出磁感线的方向,并在括号内标出螺线管内部小磁针的N、S极。

图8类型三电磁铁、电磁继电器类作图9.将图9中的电磁铁连入你设计的电路中(在虚线框内添加电源和滑动变阻器),使得闭合开关后,小磁针静止时的指向如图所示,且向右移动滑动变阻器滑片时,电磁铁的磁性变弱。

图910.通常我们把没有铃碗的电铃叫做蜂鸣器。

请用笔画线代替导线,将图10中的元件符号连接在电磁继电器上,组成一个蜂鸣器的电路。

图10答案1.如图所示2.如图所示3.如图所示4.如图所示5.如图所示6.如图所示7.如图所示8.如图所示9.如图所示10.如图所示。

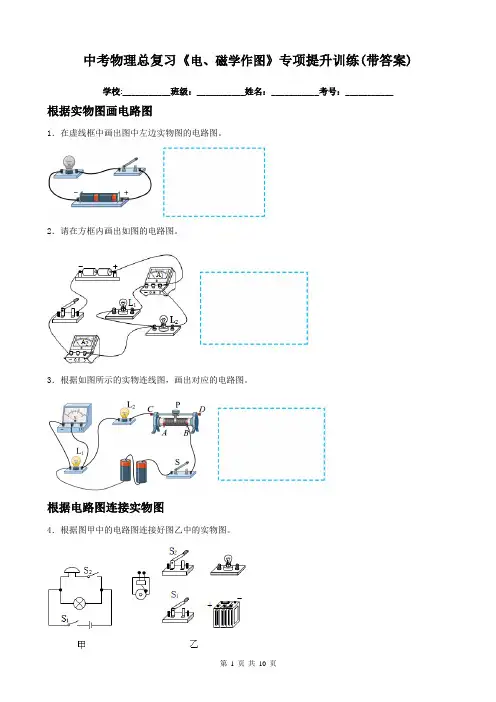

中考物理总复习《电、磁学作图》专项提升训练(带答案)学校:___________班级：___________姓名：___________考号：___________根据实物图画电路图1．在虚线框中画出图中左边实物图的电路图。

2．请在方框内画出如图的电路图。

3．根据如图所示的实物连线图，画出对应的电路图。

根据电路图连接实物图4．根据图甲中的电路图连接好图乙中的实物图。

5．根据电路图连接实物图（已知两只小灯泡规格相同，其额定电压为3V，颜定功率为1.5W）6．用笔画线代替导线，根据电路图连接实物图。

按要求连接电路图7．如图，电路已连接部分，用笔画线表示导线将电路连接完整，要求：两灯并联，开关只控制灯L1，导线不许交叉。

8．按照电路图连接实物图9．在以下图中用笔画线代替导线将实物图连接完整。

要求：L1和 L2 并联，电流表测干路电流，导线不交叉（已知干路电流低于 0.6A）。

10．小区楼道中有两只“220V，10W”的LED灯同时照明，为节约用电，设计成了“智能控制电路”由“光控开关”和“声控开关”实现：当同时满足“天黑和有人路过楼道”两个条件时，两灯一起亮，不能同时满足以上两个条件，两灯都不亮。

请根据条件完成电路图。

11．如图，小汪在“测小灯泡的电功率”实验中，未连接完电路，请你用笔代替导线补全电路。

要求：向左移动滑动变阻器的滑片时，小灯泡变亮。

12．根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图．（导线不能交叉）要求：只闭合S1时，红灯发光，绿灯不发光；S1、S2都闭合时，两灯都发光；只闭合S2时，两灯均不发光．13．如图所示，请按要求连接实物图。

要求：开关控制整个电路，电流表测灯泡L的电流，电压表测灯泡L的电压，滑动变阻器滑片向右移动，灯泡L变亮。

家庭电路14．如图为家庭电路中带有开关的电灯和三孔插座，请按照安全用电原则正确连接电路。

15．请用笔画线代替导线在图中连接家庭电路。

要求开关控制螺口灯泡。

磁现象作图题训练．作图题训练第一部分磁场1．标出图中的条形磁铁和小磁针的极性;.．标出图中磁铁的极性及磁感线的方向2. 并画出磁感线的方向,请标出磁体的磁极,3．小磁针在图中所示的位置静止、画出下列磁体周围的磁感线的分布。

4并画出磁体周围的磁感线。

S5．在图上标明小磁针的N、极.在一个圆形纸盒里藏放着一根条形磁铁，在盒子周围放置一些小磁针（小磁6.，这些小磁针静止时的指向如图甲所示。

画出盒内条形磁铁的极）N针涂黑端为、S极。

N大致位置，并标明 7.如图所示，已知磁体周围磁感线的形状或某点所放的小磁针静止时的位置。

、（1）试在图甲中标出AB、C三点的磁感线方向；三点处的小磁针静止时北极所指的方向以及磁B、C、）在图乙中标出放在（2A N 针的、S极；）在图丙中标出小磁针将会发生转动的方向。

3（．点A8.两条形磁铁的磁极如图相对，请在下图中画出这两磁极间的磁感线，在（注：至少画三根磁感线，且能看出磁极间磁场分布极．画一小磁针，并标出N 的特点）或用所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性9.如图(a)( )．S表示)并画出磁感线(每个磁极画两条极的指向标出磁体的磁极和磁感线的方向。

N10.所示，根据小磁针电与磁第二部分”-“+”、根据图中所画磁感线的方向，标出通电螺线管的8.N、S极和电源的“极．中，标出电源的正、负极。

9.在图2 、S极．10.请标出图3中通电螺线管附近小磁针的NN电源图2图3极。

4中标出磁感线的方向和小磁针的N在图11.极以及磁感线的方向S512.请在图中标明通电螺线管的N、请根据图13.6中小磁针静止时的指向，标出通电螺线管中的电流方向。

7中通电螺线管和小磁针的南北极（用“S”和“N”表示）14.标出图4 图图图图所示，8如图根据小磁针静止时的位置，标出电磁铁的磁极和电源的正负极．15.9如图16.，在通电螺线管的上端有一静止的小磁针，请把线圈绕制完成。

图图10中给出的条件画出螺线管的绕线。

作图题训练第一部分磁场1．标出图中的条形磁铁和小磁针的极性；2．标出图中磁铁的极性及磁感线的方向。

3．小磁针在图中所示的位置静止，请标出磁体的磁极，并画出磁感线的方向。

4、画出下列磁体周围的磁感线的分布。

5．在图上标明小磁针的N、S极。

并画出磁体周围的磁感线。

6。

在一个圆形纸盒里藏放着一根条形磁铁,在盒子周围放置一些小磁针（小磁针涂黑端为N极），这些小磁针静止时的指向如图甲所示。

画出盒内条形磁铁的大致位置,并标明N、S极。

7.如图所示，已知磁体周围磁感线的形状或某点所放的小磁针静止时的位置.（1）试在图甲中标出A、B、C三点的磁感线方向；（2)在图乙中标出放在A、B、C三点处的小磁针静止时北极所指的方向以及磁针的N、S极；(3）在图丙中标出小磁针将会发生转动的方向。

8.两条形磁铁的磁极如图相对，请在下图中画出这两磁极间的磁感线，在A 点画一小磁针，并标出N 极．（注：至少画三根磁感线,且能看出磁极间磁场分布的特点）9。

如图(a ）所示，小磁针处于静止状态,请在图中甲、乙处标出磁极极性（用”或S 表示)并画出磁感线（每个磁极画两条)．10.所示，根据小磁针N 极的指向标出磁体的磁极和磁感线的方向.第二部分 电与磁8。

根据图中所画磁感线的方向，标出通电螺线管的N 、S 极和电源的“+”、“—”极． 9。

在图2中，标出电源的正、负极。

10。

请标出图3中通电螺线管附近小磁针的N 、S 极．11.在图4中标出磁感线的方向和小磁针的N 极。

12.请在图5中标明通电螺线管的N 、S 极以及磁感线的方向13.请根据图6中小磁针静止时的指向,标出通电螺线管中的电流方向。

14。

标出图7中通电螺线管和小磁针的南北极（用“S”和“N"表示)15。

如图8所示，根据小磁针静止时的位置,标出电磁铁的磁极和电源的正负极．图2N电源图3图4图5 图6图716.如图9，在通电螺线管的上端有一静止的小磁针，请把线圈绕制完成。

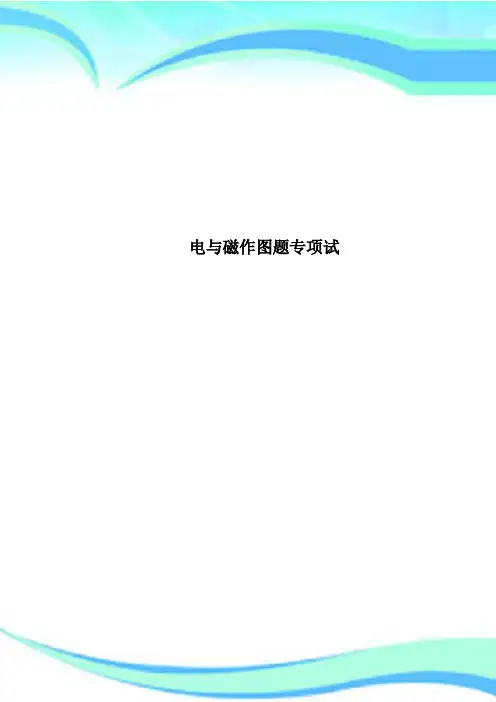

电与磁作图题专项试————————————————————————————————作者：————————————————————————————————日期：2电与磁作图题专项练习1、一考察队在森林里迷失了方向，他们拿出了指南针定向，指针最终指向如图， 请在图中标出“东”、“南”、“西”、“北”。

2、根据磁体南北极的位置，标出小磁针的北极。

3将一条形磁铁靠近原来没有磁性的铁棒AB 后，铁棒AB 能吸引大关针，如图4-27所示，试在图中标出铁棒被磁化后的N 、S 极。

4. 在图4-28中根据磁感线方向标出磁体的N 、S 极5．根据图9 中给出的电流方向，标出通电螺线管的N 、S 极。

6．按要求完成下列各图：标出图8中通电螺线管的N 、s 极。

7．如图10所示电路中的小磁针可自由转动，当开关Ｓ闭合后，通电螺线管的极性如图所示 （1）标出小磁针稳定后的Ｎ、Ｓ极；（2）标出通电螺线管的电流方向．8．在图中画出电磁铁的绕线并连接电路，使开关闭合后，电磁铁旁的小磁针能静止在图中位置，并在图中标出电磁铁的Ｎ、Ｓ极图9在图中画出螺线管Ｂ上的绕线，要求通电后使图中的Ａ、Ｂ两个螺线管相互排斥．10将图中的电磁铁连入你设计的电路中(在方框内完成)， 要求：A ．电路能改变电磁铁磁性的强弱； B ．使小磁针静止时如图所示．11．图乙所示，磁体N 极与通电螺线管A 端相吸引，标出通电螺线管的电流方向。

12． (通电螺线管的磁感线方向如图所示，请在图中标出小磁针的N 极和电源的“+”、“-”极。

13在图8中，根据电流方向标出电源的正、负极和通电螺线管及小磁针的N 、S 极。

14．请根据通电螺线管左端小磁针的指向标出螺线管N 、S 极及螺线管线圈中的电流方向。

15放在通电螺线管附近的小磁针静止时所指的方向如图28所示，请标出通电螺线管的N 极和S 极，并用箭头标出通电螺线管导线中的电流方向．16．如图29所示，当螺线管通电后，小磁针稳定在图中所示位置，在图中画出螺线管的绕线．17请根据图6中小磁针静止时的指向，标出通电螺线管的N 、S 极和电源的正、负极。

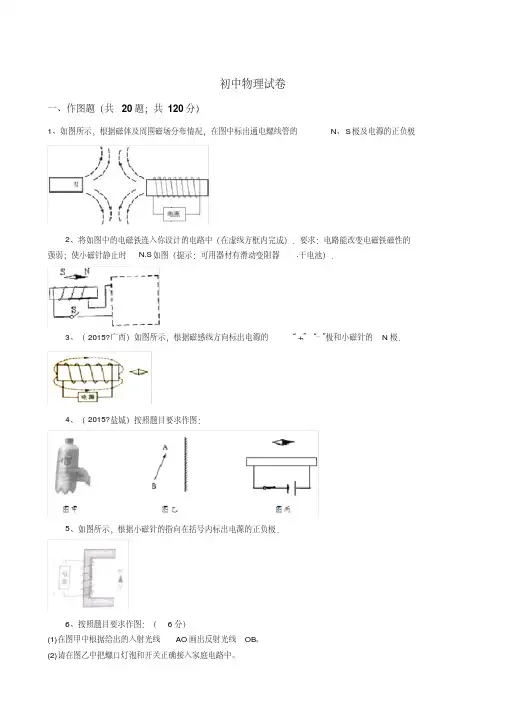

初中物理试卷一、作图题（共20题；共120分）1、如图所示，根据磁体及周围磁场分布情况，在图中标出通电螺线管的N、S极及电源的正负极2、将如图中的电磁铁连入你设计的电路中（在虚线方框内完成）．要求：电路能改变电磁铁磁性的强弱；使小磁针静止时N.S如图（提示：可用器材有滑动变阻器.干电池）．3、（2015?广西）如图所示，根据磁感线方向标出电源的“+”、“﹣”极和小磁针的N极．4、（2015?盐城）按照题目要求作图：5、如图所示，根据小磁针的指向在括号内标出电源的正负极．6、按照题目要求作图：（6分）(1)在图甲中根据给出的入射光线AO画出反射光线OB。

(2)请在图乙中把螺口灯泡和开关正确接入家庭电路中。

(3)标出图丙中通电螺线管的小磁针（静止）的南北极（用“S”表示）。

和“N”7、按要求完成下列各图．（1）画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．（2）如图所示，一束光射向一块玻璃砖．画出这束光进入玻璃和离开玻璃后的径迹．（3）当给螺线管通电时，小磁针N极的指向如图所示．试在图中标出螺线管的极性及电流方向．8、按照题目要求作图：(1)在图甲中根据给出的入射光线AO画出反射光线OB。

(2)请在图乙中把螺口灯泡和开关正确接入家庭电路中。

和“N”表示）。

(3)标出图丙中通电螺线管的小磁针（静止）的南北极（用“S”9、如图所示，小磁针静止在地球赤道正上方，请标出此时小磁针的N、S极。

10、请将左图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座（光线很暗时“光控开关”闭合，有声音时“声控开关”闭合）；请在右图中根据小磁针静止时N极的指向，标出电源的正极，并用箭头标出磁感线的方向。

11、车辆超载是造成高速公路路面结构损坏的一个重要因素．小明为某大桥设计一个车辆超重的报警装置，当路面压力达到设定值时，压力传感器就接通电路．要求车辆超重时，信号灯就发光．请你在图中为他连接好电路．12、如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后静止时A端指向北，B端指向南，请你在图中标出螺线管中的电流方向，并标出此时小磁针的N、S极13、将图所示的各个元件用笔画线作导线连接成完整的电路，要求：开关闭合后，小磁针在如图所示位置静止，滑动变阻器的滑片P向右移动时电磁铁L磁性加强14、如图所示，图甲是探究电磁感应现象的实验电路，图乙是探究磁场对电流的作用的实验电路，请你在甲、乙两图中的A、B两处填上合适的元件符号﹣”极，条形磁体的N、S 15、（2011?抚顺）如图是闭合开关后小磁针静止时的情况，请标出电源的“+”“极和磁感线的方向．16、（2016?随州）如图，一段电阻丝从电源正极接出，在一个“U”形玻璃管的右侧管上绕几匝，再到左侧管上绕几匝后接到电源负极．一根条形磁铁用细线悬挂在静止在如图位置．画出电阻丝的绕法并在“U”形管的两端标明磁极．17、（（2016?上海）根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．18、小磁针静止在磁体旁，如图所示，标出小磁针的N极．19、请按要求作图：。

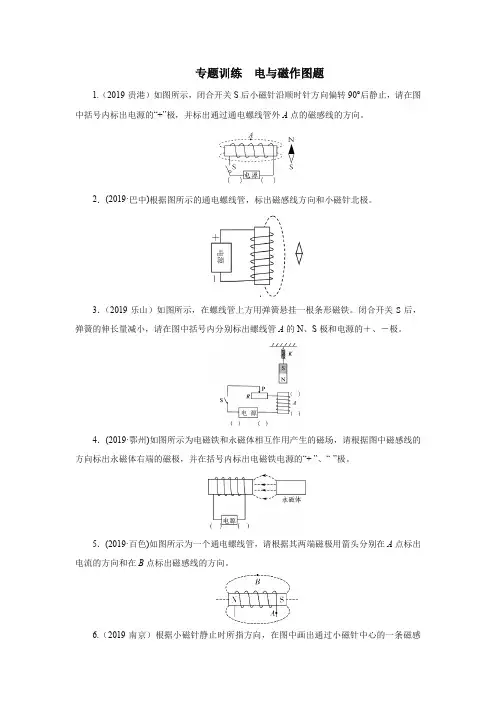

专题训练 电与磁作图题1.（2019·贵港）如图所示，闭合开关S 后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”极，并标出通过通电螺线管外A 点的磁感线的方向。

2．(2019·巴中)根据图所示的通电螺线管，标出磁感线方向和小磁针北极。

3．（2019·乐山）如图所示，在螺线管上方用弹簧悬挂一根条形磁铁。

闭合开关S 后，弹簧的伸长量减小，请在图中括号内分别标出螺线管A 的N 、S 极和电源的＋、－极。

4．(2019·鄂州)如图所示为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体右端的磁极，并在括号内标出电磁铁电源的“+ ”、“-”极。

5．(2019·百色)如图所示为一个通电螺线管，请根据其两端磁极用箭头分别在A 点标出电流的方向和在B 点标出磁感线的方向。

6.（2019·南京）根据小磁针静止时所指方向，在图中画出通过小磁针中心的一条磁感线，并标出电源的正极。

7.（2019·黔南）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。

8．(2019·宜宾)如图所示，固定的轻弹簧下端用细线竖直悬挂一条形磁体，当下方电路闭合通电后，发现弹资长度缩短了，请在括号中标出螺线管下端的极性（N或S）和电源上端的正、负极（＋或－）。

9.（2019·衡阳）地球周围存在着磁场，如图所示，请标出地磁场的N极和小磁针静止时的N极。

10．（2018怀化）在图中括号内标出通电螺线管的N、S极和小磁针的N、S极。

11．（2018遂宁）如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小．请标出电磁铁的S极和用“+”标出电源的正极．12．（2018通辽）一小磁针放在通电螺线管周围静止时N极的指向如图所示，请标出通电螺线管a的极性，并在括号内标出电源的“+”“﹣”极。

电与磁作图题专项练习1、一考察队在森林里迷失了方向，他们拿出了指南针定向，指针最终指向如图，请在图中标出“东”、“南”、“西”、“北”。

2、根据磁体南北极的位置，标出小磁针的北极。

3将一条形磁铁靠近原来没有磁性的铁棒AB后，铁棒AB能吸引大关针，如图4-27所示，试在图中标出铁棒被磁化后的N、S极。

4. 在图4-28中根据磁感线方向标出磁体的N、S极5．根据图9 中给出的电流方向，标出通电螺线管的N、S 极。

6．按要求完成下列各图：标出图8中通电螺线管的N、s极。

图107．如图10所示电路中的小磁针可自由转动，当开关Ｓ闭合后，通电螺线管的极性如图所示（1）标出小磁针稳定后的Ｎ、Ｓ极；（2）标出通电螺线管的电流方向．8．在图中画出电磁铁的绕线并连接电路，使开关闭合后，电磁铁旁的小磁针能静止在图中位置，并在图中标出电磁铁的Ｎ、Ｓ极9在图中画出螺线管Ｂ上的绕线，要求通电后使图中的Ａ、Ｂ两个螺线管相互排斥．10将图中的电磁铁连入你设计的电路中(在方框内完成)， 要求：A ．电路能改变电磁铁磁性的强弱； B ．使小磁针静止时如图所示．11．图乙所示，磁体N 极与通电螺线管A 端相吸引，标出通电螺线管的电流方向。

12． (通电螺线管的磁感线方向如图所示，请在图中标出小磁针的N 极和电源的“+”、“-”极。

13在图8中，根据电流方向标出电源的正、负极和通电螺线管及小磁针的N 、S 极。

14．请根据通电螺线管左端小磁针的指向标出螺线管N 、S 极及螺线管线圈中的电流方向。

15放在通电螺线管附近的小磁针静止时所指的方向如图28所示，请标出通电螺线管的N 极和S 极，并用箭头标出通电螺线管导线中的电流方向．16．如图29所示，当螺线管通电后，小磁针稳定在图中所示位置，在图中画出螺线管的绕线．17请根据图6中小磁针静止时的指向，标出通电螺线管的N 、S 极和电源的正、负极。

电源18图31所示为U形电磁铁，根据通入的电流方向，标出它的N、S极．19．图中给出了元件符号及元件结构图，请你连出研究电磁铁特点的电路图；要求滑片P向右移动时，电磁铁磁性增强．20标出磁感应线的方向和磁铁的N极和S极21. 在下图中标出螺旋管的N、S极。

磁学作图专题训练（一）1、如图，小磁针静止时左端为N极，请在括号内标出电源的“＋”、“-”极。

2、在图中标出小磁针的北极、电源的正负极。

3、请根据图中通电螺线管的外部磁场方向，标出电源的正、负极及小磁针的N、S极。

4、请用箭头标出图中通电螺线管在A点产生的磁场方向。

5、在图中，请你标出小磁针的N极和A点的磁感线方向。

6、给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。

在图中标出电源的“＋”、“-”极，并标出螺线管外磁感线的方向。

7、如图，正确连接电路通电后，标出小磁针静止时的S极。

8、用箭头标出如图中通电螺线管在A点产生的磁场方向和螺线管电流方向。

9、标出图中闭合开关后通电螺线管的N极。

10、根据小磁针静止时N极的指向，在图中标出电源“＋”极并用箭头表示磁感线的方向。

11、如图，请根据小磁针静止时N极的指向标出A处的磁感线方向和电源正、负极。

12、根据图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。

13、电磁铁连入，设计的电路中(在方框内完成)。

要求：在方框内加入电源，使小磁针静止时如图所示；在方框内加入滑动变阻器，向右移动滑动变阻器滑片时，电磁铁磁性的变弱。

14、在图中画出过A点的磁感线。

15、放有条形磁体的小车静止在水平地面上，闭合开关S，条形磁体因受磁力向左运动，请在图中括号里标明电源左端的极性和电磁铁右端的磁极。

16、将图中的电磁铁连入你设计的电路中，要求：电源电压恒定不变；电路能改变电磁铁磁性的强弱；闭合开关S，小磁针受力静止时，其N、S极如图所示。

17、如图所示，小磁针静止在甲、乙两个通电螺线管之间。

请标出：（1）甲通电螺线管的绕法；（2）A点磁感线方向（3）电源右端的极性(用“+”或“-”表示)。

18、如图所示，请用笔画线代替导线将实物图补充完整。

要求：(1)小磁针静止时的指向如图所示方向；(2)滑动变阻器的滑片向右端移动后，通电螺线管的磁性减弱；(3)原有导线不得更改。

专题训练电与磁作图1．如图，当闭合开关S后，用细线悬挂的条形磁体与通电螺线管相互吸引，请在图中虚线上标出磁感线的方向，并在括号内标出条形磁体左端的极性。

2．图丙为地磁场的示意图，请在括号内填上地磁的磁极和小磁针右下端的磁极（选填“N”或“S”）。

3．根据图中小磁针静止时的N、S极，标出磁感线方向和电源正极。

4．根据图甲中小磁针的指向标出电源的“+”“﹣”极；请在图乙中完成合理的电路连接。

（要求导线不交叉）5．如图所示是磁悬浮列车的悬浮原理。

请在右侧放大的图中标出电磁铁的N极和电源的正极（用“+”表示）。

6．标出螺线管中的N、S极，并标出磁感线的方向。

7．请标出图中通电螺线管外部磁感线的方向，小磁针的N极和电源的“+”极。

8．如图所示，开关断开时，小磁针静止，a端指向北方；开关闭合时，小磁针顺时针旋转90°后静止。

（1）标出磁感线的方向；（2）在括号内标出电源的的正极或负极；（3）标出电磁铁右端的极性。

9．如图所示，将一条形磁体放在水平地板的小车上，并靠近螺线管，闭合开关后小车向右运动，请你在答题纸标出电源的“+”、“﹣”极。

10．图是一通电螺线管，请在括号里标出静止小磁针的N极。

11．将如图所示的电磁铁的电路连接完整要求:（1）根据小磁针静止时N极指向，在括号中标出电磁铁左端的极性（用“N”或“S”表示）（2）在虚线框内画出电池符号；（3）开关闭合后，变阻器的滑片只有向右移动时，电磁铁的磁性才会变强（连接时导线不能交叉）。

12．小林设计了如图所示的漂浮式指南针，铜片是“盐水电池”的正极，锌片是负极。

请标出：线圈中电流方向、磁感线方向，并在括号内标出通电螺线管极性。

13．根据图中通电螺线管的南北极，标出小磁针的N极和电源的“+”极。

14．如图所示，闭合开关后，条形磁铁受到地面的摩擦力向右，请标出：（1）电源右端的极性（用“+”或“-”表示）。

（2）电流表下端接线柱的极性（用“+”或“-”表示）。

1．（08江苏南京）下图中，根据通电螺线管的磁感线方向，标出电源的正极和小磁针的N 极。

2．（08江苏南通）根据上图中小磁针静止时的指向，在图中标出通电螺线管的N、S极和
电源的正负极。

3．（08江苏无锡）如图所示，开关闭合后，螺线管通电
产生磁场，位于螺线管右则的小磁针会发生偏转。

请画
出通电螺线管的N、S极，并用箭头在小磁针N极的下方
标出其转动的方向。

4．（08宜昌）如图所示，根据小磁针N极的指向标出磁体的磁极和磁感线的方向。

4．（08北京密云）根据图中线圈的电流方向，标出通电螺线管的N、S极。

6．（08甘肃嘉峪关）请根据图中小磁针静止时的指向，在图中的左端括号内标出电磁铁的磁极（N或S），并在图中画出电磁铁上的绕线。

7．（08甘肃天水）闭合开关S后，通电螺线管与磁极间的磁感线形状如图所示，请在图中用箭头标明磁感线的方向，并用“+”、“-”号标出电源的正、负极。

8．（08湖北荆门）在图中虚线上标出通电螺线管周围磁感线的方向。

9．（08四川内江）如图所示，根据小磁针静止时所指示的方向，标出通电螺线管中的电流方向和电源的正、负极。

10．（08四川攀枝花）通电螺线管周围的磁感线分布及方向如图所示，请标出它的N、S 极以及电源的正负极。

11．（08吉林）如图所示，画出图中描述两磁极之间磁场的磁感线。

12．（08天津）某同学想利用电磁继电器制成一个温度自动报警器，实现对温控箱内的温度监控．用如图所示带金属触丝的水银温度计和电磁继电器组装成自动报警器，正常情况下绿灯亮，当温控箱内温度升高到一定温度时，红灯亮（绿灯熄灭）。

请按此要求连接电路（红、绿灯的额定电压相同）。

九年级物理第20章《电与磁》作图专题练习一、磁体磁场1、磁体旁小磁针静止时所指的方向如图所示，请画出小磁针所在处磁感线的方向，并标出礁体的N、S极．(小磁针黑端为N极)2、已知磁体周围磁感线的形状或某处所放的小磁针静止的位置如下图所示．(1)在图甲中标出A、B、C三处的磁感线方向．(2)在图乙中标出A、B、C三处的小磁针静止时北极所指的方向，以及磁体的N、S极．(3)在图丙中标出小磁针的转动方向．3、如图所示是水平桌面上小磁针静止时的情形，请你在“○”中写出东、西、南、北方向．4、图丙为地磁场的示意图，请在括号内填上地磁的磁极和小磁针右下端的磁极（选填“N”或“S”）。

5、如图所示为俯视图：粗糙的水平桌面上，在同一直线上相距较远地放置两个条形磁铁A、B．现在A上施加水平力F使其沿直线向磁铁B运动，假设当A运动一段时间后，两磁铁间才出现吸引力，直至它们吸在一起后共同向右运动一段时间。

若整个过程保持A做匀速直线运动。

请你画出在上述过程中，作用于磁铁A上的力F其大小随时间t变化关系的大致图象。

（只需画出一种可能的情况）二、电流磁场安培定则1、标出下列各图中通电螺线管的磁极或电流方向。

2、根据图中给出的条件画出螺线管的绕线。

3、如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑动时弹簧伸长。

请用箭头标出磁感线的方向，并用“+”“﹣”在括号内标出电源正负极。

4、将图中的电磁铁连入你设计的电路中（在方框内完成）。

要求：电路能改变电磁铁磁性的强弱；使小磁针受力静止时（N、S）如图所示（友情提示：可用器材有滑动变阻器、干电池）。

5、用笔画线代替导线，把图中的元件连接起来(导线不准交叉)，并符合以下要求：(1)开关闭合后，通电螺线管的a端为N极，b端为S极；(2)滑动变阻器的滑片P向左移动时，电流表示数变大，通电螺线管的磁性增强。

6、如图所示，在螺线管上方用弹簧悬挂一根条形磁铁。

专题：磁学作图题专题训练※课堂讲练【例1】分别画出以下磁体周围的磁感线的分布及方向。

变式训练1：1．标出图中的条形磁铁和小磁针的极性并画出磁感线;2．标出图中磁铁的极性及磁感线的方向.【例2】在以下图中分别标出通电螺线管的N、S极：变式训练2：1．请你在以下图中，标出小磁针的N、S极及通电螺线管周围的磁感线方向。

2．请根据图中信息，标出螺线管的电流方向、螺线管的N、S 极、电源的“+〞“—〞极和小磁针的N、S极；3．在甲图中标出通电螺线管旁条形磁体的N、S极和图中磁感线方向；4．如下图，两通电螺线管在靠近时相互排斥，请在B图中标出通电螺线管的N、S极，螺线管中电流的方向及电源的正负极.【例3】根据图中给出的条件画出螺线管的绕线。

变式训练3：1．根据图中给出的条件画出螺线管的绕线。

2．根据图中给出的条件画出螺线管的绕线。

※课后训练1．分别画出以下磁体周围的磁感线的分布及方向。

2．分别在甲、乙图上标明小磁针的N、S极.并画出磁体周围的磁感线。

3．分别标出图中各通电螺线管的N极和S极。

4．通电螺线管的电流方向如图，标出小磁针的N、S极。

5．小磁针静止时的指向如图，标出各螺线管中的电流方向。

6．根据要求分别作图：(1)如图1所示，根据图中小磁针静止时的N极指向，在图中标出电源正、负极、电磁铁两极和线圈中电流方向；(2)根据图2中小磁针静止时的指向，在图中标出通电螺线管的两极极及电源的正、负极；(3)根据图3中信息标出通电螺线管的N、S极、电源的正、负极和小磁针静止后的两极；(4)根据图4中信息标出通电螺线管的N、S极、电源的正、负极和小磁针静止后的两极；7．根据图中给出的条件画出螺线管的绕线。

8．如图，假设图中的两个通电螺线管相互排斥，请在图中画出螺线管的导线绕法；图1 图2图3 图4。
