中考物理电与磁真题汇编(含答案)含解析一、电与磁选择题1．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法正确的是（）A. 电磁继电器与发电机工作原理相同B. 电磁继电器与电动机工作原理相同C. 电磁铁工作时，上端为S极D. 当有人闯入保密室时，b灯亮【答案】D【解析】【解答】解：AB、电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故AB错误；C、根据安培定则可知，电磁铁工作时，上端为N极，故C错误；D、当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D正确．故选D．【分析】（1）电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动；（2）根据安培定则判断电磁铁的NS 极；（3）电磁继电器的工作原理，当控制电路接通时，电磁铁有磁性，衔铁被吸下；当控制电路断开时，电磁铁无磁性，衔铁在弹簧的作用下被拉起，结合实际情况进行分析．2．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。
初三物理电与磁试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时，会产生磁场，这种现象称为：A. 电流的热效应B. 电流的磁效应C. 电流的化学效应D. 电流的光效应答案：B2. 奥斯特实验证明了：A. 电流的磁效应B. 磁场对电流的作用C. 磁场对电荷的作用D. 电流的热效应答案：A3. 通电导体在磁场中受到的力的作用方向与哪些因素有关？A. 电流方向B. 磁场方向C. 导体长度D. 电流方向和磁场方向答案：D4. 电磁铁的磁性强弱与下列哪个因素无关？A. 电流大小B. 线圈匝数C. 铁芯有无D. 导体材料答案：D5. 电动机的工作原理是：A. 电磁感应B. 电流的磁效应C. 电流的热效应D. 电流的化学效应答案：A6. 直流电动机的换向器的作用是：A. 改变电流大小B. 改变电流方向C. 改变磁场强度D. 改变磁场方向答案：B7. 电磁感应现象是下列哪位科学家发现的？A. 牛顿B. 法拉第C. 欧姆D. 安培答案：B8. 发电机的工作原理是：A. 电流的磁效应B. 电流的热效应C. 电流的化学效应D. 电磁感应答案：D9. 根据右手定则，当导体切割磁力线时，导体中产生的感应电流方向与：A. 导体运动方向相同B. 导体运动方向相反C. 磁场方向相同D. 磁场方向相反答案：B10. 通电导体在磁场中受到的力的大小与下列哪个因素无关？A. 电流大小B. 磁场强度C. 导体长度D. 导体材料答案：D二、填空题（每空1分，共10分）11. 电流的磁效应最早是由________发现的。
答案：奥斯特12. 通电导体在磁场中受到的力的大小与电流大小、磁场强度以及导体长度有关，其关系可以用公式________表示。
答案：F = BIL13. 电磁铁的磁性强弱与电流大小、线圈匝数以及有无铁芯有关，其中电流越大，线圈匝数越多，铁芯存在时，电磁铁的磁性越________。
答案：强14. 电动机是将________能转化为机械能的设备。
物理）中考物理电与磁解题技巧及经典题型及练习题 （含答案 ）一、电与磁选择题1．发电机和电动机的发明使人类步入电气化时代，制造电动机所依据的原理是（ ）A. 电磁感应现象B. 电流的周围存在着磁场C. 磁场间的相互作用D. 通电导体在磁场中受到力的作用【答案】 D【解析】 【解答】解：电动机是根据通电导体在磁场中受到力的作用的原理来工作的． 故选 D ．【分析】电动机的工作原理：通电导体在磁场中受到力的作用．发电机的工作原理：电磁 感应现象．2．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流 答案】 D解析】 【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电 流， ABC 不符合题意；乙图中 a 导线向下切割磁感线，而丁图 a 导线向上切割磁感线，两图中 a 导线切割磁感线 的方向相反，所以感应电流的方向相反， D 符合题意 .故答案为： D. 【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。
解答这类题目的 思路是先明确产生感应电路的条件： ① 闭合电路的一部分导体； ② 导体切割磁感线运动 这两个条件。
3．如图所示是 “探究电磁铁磁性强弱与哪些因素有关 ”的实验，想让电磁铁吸引更多的大头 针，可行的做法是（ ）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁A. 将滑片 P 向 a 端移动 线圈匝数【答案】 A B.将 滑片 P 向 b 端移动 C.用 铜芯替代铁芯 D.减 少 的是（ ）【解析】【解答】A、将滑片P 向 a 端移动，电阻减小，由欧姆定律可知，电路中电流增大，则电磁铁吸引更多的大头针，故 A 正确；B、将滑片P 向 b 端移动，电阻增大，由欧姆定律可知，电路中电流减小，则电磁铁吸引的大头针较少，故 B 错误；C、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故 C 错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关，线圈匝数越少，磁性越弱，因此减少线圈匝数，电磁铁吸引的大头针较少，故 D 错误．故选 A 【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关，电磁铁吸引的大头针数码越多，电磁铁的磁性越强．4．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接 a 点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由 a 点换到 b 点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N 极，根据同名磁极相互排斥可知，仪表指针向左偏转，故 A 错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故 B 错误；C、保持滑片P的位置不变，开关S由a点换到 b 点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故 C 正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选C．【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．5．如图所示的用电器中，利用电动机工作的是（）B. 电灯【答案】A【解析】【解答】解：A、电风扇核心部件是电动机，工作时主要把电能转化为机械能，是利用通电导体在磁场中受力运动制成的，故 A 正确；B、电灯工作时，主要把电能转化为内能，使灯丝温度升高达到白炽状态而发光，是利用电流的热效应工作的，故 B 错误；CD、电热水壶、电饭锅工作时，都把电能转化为内能，是利用电流的热效应工作的，故CD 错误．故选A．【分析】电动机是利用通电导体在磁场中受力运动制成的，在选项中找出反映这个原理的即可．6．下列有关电和磁的说法正确的是（）A. 奥斯持发现了电流的磁效应B磁. 体周围的磁场既看不见也摸不着，所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解：A、奥斯特发现了电流的磁效应，故A 正确；B、磁体周围的磁场虽然看不见也摸不着，但的确存在，故 B 错误；C、电磁感应现象是发电机的制作原理，而电动机的制作原理是通电线圈在磁场中受力转动，故C 错误；D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关，故 D 错误．故选A．【分析】（1）奥斯特发现了电流的磁效应；（2）磁场看不见、摸不着但的确存在；（3）电动机工作原理是通电线圈在磁场中受力转动；（4）电磁铁的磁性强弱与电流的强弱和线圈的匝数有关．7．下列教材中的探究实验，不需要控制电流一定的是（ ）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】 【解答】解： A 、电阻与导体的长度、材料、横截面积和温度有关，与电流大小 无关，探究与长度的关系，不用控制电流一定， A 正确；B 、由 Q=I 2Rt 可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关， 要探究热量与电阻的关系，需控制电流和通电时间一定， B 错误；C 、由 W=UIt 可知，要探究电功与电压的关系，需使电流和通电时间一定， C 错误；D 、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关 系，需控制电路中的电流相同， D 错误．故选 A ． 【分析】若所探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各 项分析即可得出结论．8．甲、乙为两个条形磁铁的两个磁极，根据下图所示的小磁针静止时的指向，可以判断【解析】 【解答】解：由磁感线可知两磁极相互排斥，且磁感线均指由磁铁向外，故两磁 极均为 N 极，小磁针所在处磁场向上，故小磁针 S 极在上、 N 极在下。

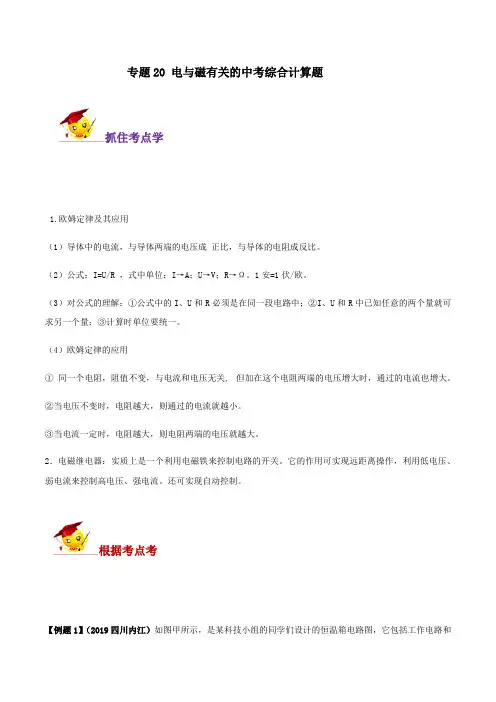

专题20 电与磁有关的中考综合计算题抓住考点学1.欧姆定律及其应用（1）导体中的电流，与导体两端的电压成正比，与导体的电阻成反比。
（2）公式：I=U/R ，式中单位：I→A；U→V；R→Ω。
1安=1伏/欧。
（3）对公式的理解：①公式中的I、U和R必须是在同一段电路中；②I、U和R中已知任意的两个量就可求另一个量；③计算时单位要统一。
（4）欧姆定律的应用①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。
②当电压不变时，电阻越大，则通过的电流就越小。
③当电流一定时，电阻越大，则电阻两端的电压就越大。
2．电磁继电器：实质上是一个利用电磁铁来控制电路的开关。
它的作用可实现远距离操作，利用低电压、弱电流来控制高电压、强电流。
还可实现自动控制。
根据考点考【例题1】（2019四川内江）如图甲所示，是某科技小组的同学们设计的恒温箱电路图，它包括工作电路和控制电路两部分，用于获得高于室温、控制在定范围内的“恒温”。
工作电路中的加热器正常工作时的电功率为1.0kW；控制电路中的电阻R'为滑动变阻器，R为置于恒温箱内的热敏电阻，它的阻值随温度变化的关系如图乙所示，继电器的电阻R0为10Ω．当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路中的电流减小到0.024A时，衔铁被释放，则：（1）正常工作时，加热器的电阻值是多少？（2）当滑动变阻器R为390Ω时，恒温箱内可获得的最高温度为150℃，如果需要将恒温箱内的温度控制在最低温度为50℃那么，R′的阻值为多大？【例题2】（2019内蒙古巴彦淖尔市）如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R＝88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0＝20Ω）、开关、滑动变阻器R2（取值范围0～80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路；当控制电路电流I≤40mA时，衔铁被释放接通工作电路。
《电与磁》中考试题精选一．选择题（共30小题）1．如图所示，是一个手机无线充电装置。
它的原理是送电线圈通过一定频率的交流电，线圈周围会产生交替变化的磁场，于是在受电线圈中就产生了一定的电流，从而将电能从发射端转移到接收端，给手机供电。
下列选项中与受电线圈工作原理相同的是（ ）A．交流电动机B．动圈式扬声器C．动圈式话筒D．电磁继电器2．我国的新型航母将采用自行研制的电磁弹射器，小明猜想它的工作原理如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力，小明的猜想与下列实验原理相同的是（ ）A．B．C．D．3．如图所示是闭合电路的一部分导体在两磁极间运动一周的情形，图中小圆圈代表导体的横截面，箭头表示导体的运动方向，下列说法正确的是（ ）A．在a、b、c、d四个位置时，导体都有感应电流B．在a、c两个位置时，导体中没有感应电流C．在a、c 两个位置时，导体中有感应电流且电流方向相同D．在b、d两个位置时，导体中没有感应电流4．笔记本电脑发热会影响使用寿命。
如图是一款笔记本电脑散热支架，通过导线与电脑连接时，五个风扇就转动起来，从而帮助电脑散热。
下列分析正确的是（ ）A．风扇转动的原理是电磁感应B．风扇之间一定串联C．风扇在工作时主要将电能转化为内能D．电脑是通过与空气之间的热传递来散热的5．能写红黑双色的磁画板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。
下列说法正确的是（ ）A．刷子可以用铁制作B．写黑字时笔尖为S极C．写红字时笔尖为N极D．写字的原理是同名磁极相互排斥6．如图所示，内部均装有磁铁的两块清洁器M和N隔着窗玻璃总能合在一起移动，这让玻璃清洁变得安全高效。
关于清洁器的分析正确的是（ ）A．两块清洁器能合在一起的原理是异名磁极相互吸引B．N受到的重力和M对N的吸引力是一对平衡力C．玻璃对N的支持力和M对N的吸引力是一对相互作用力D．移动M时，N也能跟着一起移动，说明力能改变物体的形状7．济南是全国率先启用新能源汽车号牌的5个试点城市之一，新能源汽车越来越普及，如图所示为新能源汽车号牌专用标识。
中考物理《电与磁——实验探究》专项练习题及答案一．实验探究题（共15小题）1．如图所示是“探究影响通电螺线管磁性强弱的因素”的实验装置。
（1）正确连接好电路，闭合开关，调节滑片位置，电流表的指针如图所示，则电流表的示数为A，此时通电螺线管的下端是（选填“N”或“S”）极。
（2）下列操作不能改变通电螺线管磁性强弱的是（选填字母）。
A.抽去铁芯B.电源两极对调C.减少线圈的匝数2．在“探究通电螺线管外部磁场的分布”的实验中：（1）开关闭合后，小磁针的指向如图所示，说明通电螺线管外部的磁场与磁体的磁场相似；图中螺线管的端是N极，电源的端是正极。
（2）将电源正、负极对调，小磁针的指向改变了，说明通电螺线管的磁场方向与方向有关。
（3）为了增强通电螺线管的磁场，可采取的有效措施是。
（答一条即可）3．“研究电磁感应现象”的实验装置如图。
（1）实验中通过观察来判断电路中是否有感应电流。
（2）使导体AB在蹄形磁体中上下竖直运动，灵敏电流计指针偏转；使导体AB斜向上或斜向下运动，灵敏电流计指针偏转。
（3）分析可得电路中产生感应电流的一个条件：导体AB在磁场中做运动。
（4）实验中能转化为了电能。
（5）若将此装置中灵敏电流计换成，可进一步探究电动机的工作原理。
4．小宇同学参加了学校'研究性学习小组”，探究了“磁体的磁性强弱是否与温度有关”的课题。
实验步骤如下：将一条形磁铁的一端固定在铁架台上，另一端吸有一些小铁钉，用酒精灯给磁铁加热，如图甲所示。
经过一段时间后，当磁铁被烧红时，发现铁钉纷纷落下。
（1）小宇的实验可以得出结论：温度越高，磁体的磁性越。
（2）根据这一结论，他设计了如图乙所示的温度报警器，工作原理为：当温度逐渐升高时，磁铁的减弱直至消失，无法（填“排斥”或“吸引”）弹簧开关，弹簧恢复原状，电路接通，电铃报警。
（3）为了设定具体的报警温度，他进一步设计了如图丙所示的温度报警器，当达到报警温度时，电磁铁（选填“有”或“无”）磁性，工作电路接通，电铃响。

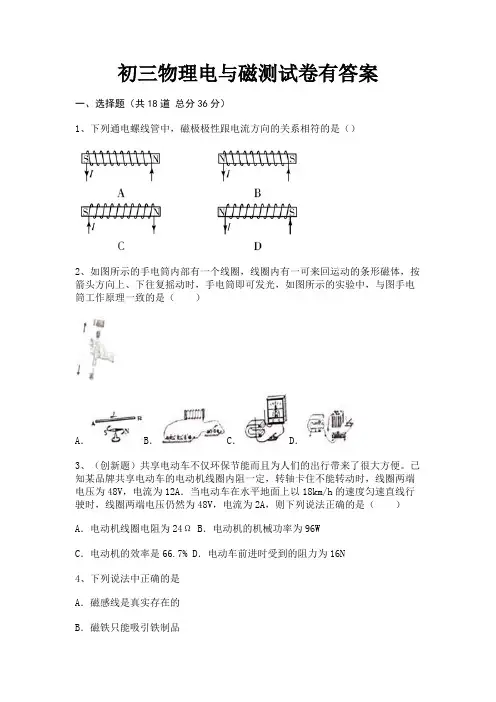

初三物理电与磁测试卷有答案一、选择题（共18道总分36分）1、下列通电螺线管中，磁极极性跟电流方向的关系相符的是（）2、如图所示的手电筒内部有一个线圈，线圈内有一可来回运动的条形磁体，按箭头方向上、下往复摇动时，手电筒即可发光，如图所示的实验中，与图手电筒工作原理一致的是（）A．B．C．D．3、（创新题）共享电动车不仅环保节能而且为人们的出行带来了很大方便。
已知某品牌共享电动车的电动机线圈内阻一定，转轴卡住不能转动时，线圈两端电压为48V，电流为12A．当电动车在水平地面上以18km/h的速度匀速直线行驶时，线圈两端电压仍然为48V，电流为2A，则下列说法正确的是（）A．电动机线圈电阻为24Ω B．电动机的机械功率为96WC．电动机的效率是66.7% D．电动车前进时受到的阻力为16N4、下列说法中正确的是A．磁感线是真实存在的B．磁铁只能吸引铁制品C．同种电荷相互排斥，异名磁极相互吸引D．小磁针可以用来判断磁场中某点磁场的方向5、(2019·岳阳)如图所示,以塑料管为连接轴将两个玩具电动机连接起来,电动机甲连接一个小灯泡,电动机乙连接电源,闭合开关后( )A.小灯泡不发光,因为小灯泡未与电源相连B.小灯泡发光,甲此时相当于发电机C.乙的工作原理是电磁感应D.甲工作时,电能转化为机械能6、如右图，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（）A．电流表示数变小，弹簧长度变短B．电流表示数变大，弹簧长度变短C．电流表示数变大，弹簧长度变长D．电流表示数变小，弹簧长度变长7、图2所示四个选项中，利用通电导线在磁场中受力的作用的原理制成的是8、利用上图制作的实验装置可获得电流，根据其所揭示的原理制成的设备是：A、电磁铁B、电动机C、发电机D、电磁继电器9、如图所示能证实电磁感应现象的是（）A．B．C．D．10、为什么磁感线不能相交:A．在磁场中任何位置只有一个磁场方向，因此磁感线是不能相交的;B．磁感线密的地方磁场强，磁感线疏的地方磁场弱，所以不能相交;C．磁感线是铁屑在磁场中排列形成的，所以不能相交;D．磁感线是封闭的曲线，所以不能相交.11、如图甲所示的风速计是由风叶和改装的电流表构成。

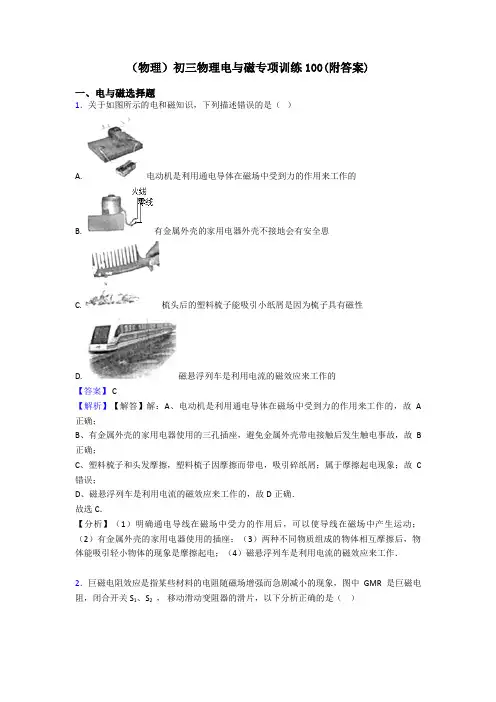

（物理）初三物理电与磁专项训练100(附答案)一、电与磁选择题1．关于如图所示的电和磁知识，下列描述错误的是（）A. 电动机是利用通电导体在磁场中受到力的作用来工作的B. 有金属外壳的家用电器外壳不接地会有安全患C. 梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D. 磁悬浮列车是利用电流的磁效应来工作的【答案】 C【解析】【解答】解：A、电动机是利用通电导体在磁场中受到力的作用来工作的，故A 正确；B、有金属外壳的家用电器使用的三孔插座，避免金属外壳带电接触后发生触电事故，故B 正确；C、塑料梳子和头发摩擦，塑料梳子因摩擦而带电，吸引碎纸屑；属于摩擦起电现象；故C 错误；D、磁悬浮列车是利用电流的磁效应来工作的，故D正确．故选C．【分析】（1）明确通电导线在磁场中受力的作用后，可以使导线在磁场中产生运动；（2）有金属外壳的家用电器使用的插座；（3）两种不同物质组成的物体相互摩擦后，物体能吸引轻小物体的现象是摩擦起电；（4）磁悬浮列车是利用电流的磁效应来工作．2．巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象，图中GMR是巨磁电阻，闭合开关S1、S2，移动滑动变阻器的滑片，以下分析正确的是（）A. 滑片向左移动时，电磁铁磁性减弱，指示灯亮度变暗B. 滑片向左移动时，电磁铁磁性增强，指示灯亮度变亮C. 滑片向右移动时，GMR电阻变小，指示灯亮度变亮D. 滑片向右移动时，GMR电阻变大，指示灯亮度变亮【答案】 B【解析】【解答】A. B. 滑片向左移动时，滑动变阻器电阻变小，电流变大，电磁铁磁性增强，由于GMR电阻随磁场增强而急剧减小，所以指示灯电路的总电阻变小，电流变大，指示灯亮度变亮，A不符合题意，B符合题意；C. D. 滑片向右移动时，滑动变阻器电阻变大，电流变小，电磁铁磁性减弱，由于GMR电阻随磁场增强而急剧减小，所以指示灯电路的总电阻变大，电流变小，指示灯亮度变暗，CD不符合题意；故答案为：B。

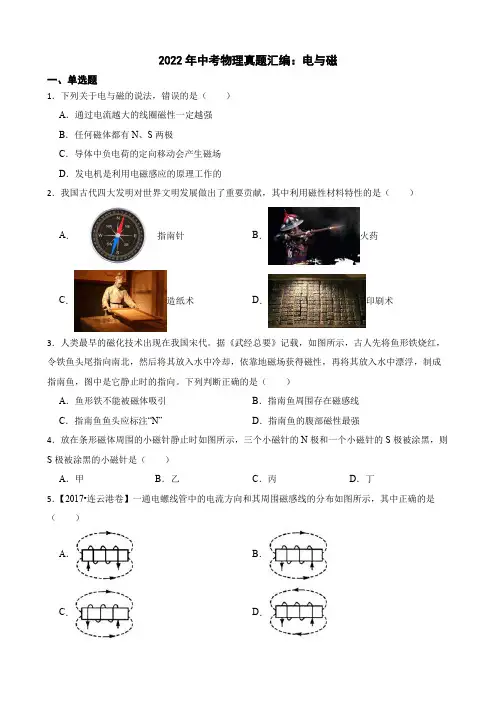

2022年中考物理真题汇编：电与磁一、单选题1．下列关于电与磁的说法，错误的是（）A．通过电流越大的线圈磁性一定越强B．任何磁体都有N、S两极C．导体中负电荷的定向移动会产生磁场D．发电机是利用电磁感应的原理工作的2．我国古代四大发明对世界文明发展做出了重要贡献，其中利用磁性材料特性的是（）A．指南针B．火药C．造纸术D．印刷术3．人类最早的磁化技术出现在我国宋代。
据《武经总要》记载，如图所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。
下列判断正确的是（）A．鱼形铁不能被磁体吸引B．指南鱼周围存在磁感线C．指南鱼鱼头应标注“N”D．指南鱼的腹部磁性最强4．放在条形磁体周围的小磁针静止时如图所示，三个小磁针的N极和一个小磁针的S极被涂黑，则S极被涂黑的小磁针是（）A．甲B．乙C．丙D．丁5．【2017•连云港卷】一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是（）A．B．C．D．6．小张学习了“电与磁”知识后，设计了如图所示的装置：用导线将磁场中的金属杆ab、cd和光滑金属导轨连接成闭合回路。
以下说法正确的是（）A．当左右移动cd时，ab不会运动B．当左右移动ab时，cd会运动C．当上下移动右侧磁体时，ab会运动D．当左右移动cd时，右侧装置工作原理与电动机原理相同7．某同学利用如图所示的实验装置探究电磁感应现象，实验时开关S始终闭合且磁体保持静止，下列探究过程及结论均合理的是（）A．导线ab保持静止，未观察到灵敏电流计指针发生偏转，说明磁不能生电B．导线ab上下运动，未观察到灵敏电流计指针发生偏转，说明导体在磁场中运动不会产生感应电流C．导线ab分别向左、向右运动，观察到灵敏电流计指针偏转方向不同，说明感应电流的方向与导线运动方向有关D．磁体的S极在上时，使导线ab向左运动；N极在上时，使导线ab向右运动，观察到两欢灵敏电流计指针健转方向相同，说明感应电流的方向与磁场方向无关8．如图甲所示是一款新式手电筒，当沿图中箭头方向来回摇动电筒时，灯泡就能发光图乙所示的四个实验中能反映其工作原理的是（）A．B．C．D．9．图甲是磁悬浮台灯，灯泡内部装有磁体和半导体芯片，灯座内有如图乙所示电磁铁。
2019 初三物理中考复习电与磁专题训练题1．如图所示，下列说法中错误的是( D )A．这是模拟奥斯特实验的一个场景B．图示实验说明了通电导线周围存在磁场C．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变D．将图中导线断开，小磁针N极将指向地磁的北极2．爱因斯坦曾说，在一个现代的物理学家看来，磁场和他坐的椅子一样实在。
如图所示的磁场与实际不相符的是( C )3．小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示。
下列说法正确的是( C )A．图中P、Q两点相比，P点处的磁场较强B．若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱C．若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变D．若只增大螺线管中的电流，P、Q两点处的磁场方向会改变4．如图所示，根据磁感线的方向，可以判断( D )A．a为电源的正极，b为小磁针的S极B．a为电源的正极，b为小磁针的N极C．a为电源的负极，b为小磁针的S极D．a为电源的负极，b为小磁针的N极5．下列情景中，利用电磁感应原理的是( D ),A.司南指示方向) ,B.测电笔辨别火线与零线),C.电饭煲通电煮饭) ,D.手摇发电机产生电流)6．如图是家庭电路示意图。
下列说法正确的是( D )A．电能表示数的单位是千瓦B．与开关S直接相连的导线a是零线C．若在导线a和b之间接一个灯泡L1，则L1与L串联D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患7．下列符合安全用电的是( A )A．有金属外壳的家用电器其外壳要接地B．家用电器着火时，应迅速用水把火浇灭C．发现有人触电，立即用手把触电者拉离带电体D．使用试电笔，千万不要接触金属帽8．1820年4月的一天，奥斯特讲课时突发奇想，在沿__电流__方向的导线下方放置一枚小磁针，保证导线和小磁针能__平行__放置进行实验，接通电源后发现小磁针明显偏转。

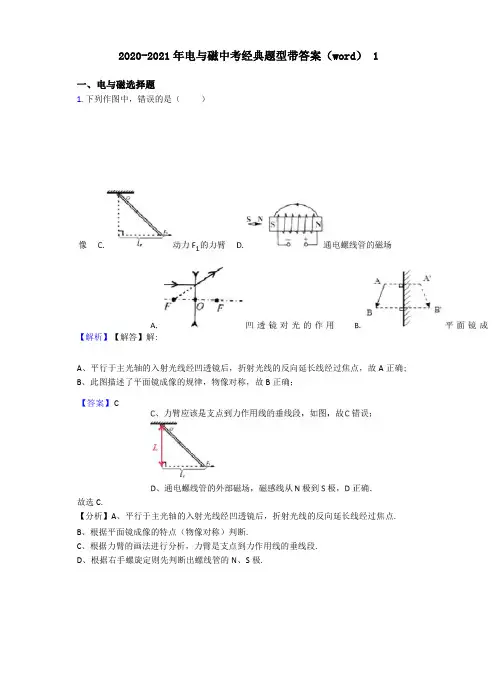

2020-2021年电与磁中考经典题型带答案（word ） 1一、电与磁选择题1.下列作图中，错误的是（ ）【解析】【解答】解:A 、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点，故A 正确;B 、此图描述了平面镜成像的规律，物像对称，故B 正确；故选C .【分析】A 、平行于主光轴的入射光线经凹透镜后，折射光线的反向延长线经过焦点.B 、根据平面镜成像的特点（物像对称）判断.C 、根据力臂的画法进行分析，力臂是支点到力作用线的垂线段.D 、根据右手螺旋定则先判断出螺线管的N 、S 极.【答案】CA.左侧为N极，a端为正极B.左侧为S极，a端为正极C.左侧为N极，b端为正极D.左侧为S极，b端为正极【答案】C【解析】【解答】解：由于小磁针静止时，其左端为S极，右端为N极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N极。
根据螺线管的N、S极和螺线管的线圈绕向。
利用安培定则可以确定电流是从螺线管的右端流入左端流出。
由于电流是从电源的正极流出，经过外电路回到电源负极。
所以可以确定电源的右端为正极，左端为负极。
故答案为：C。
【分析】根据磁极间的作用规律可知螺线管的磁极，再利用安培定则可知电流方向.A.甲图：它是探究电磁感应现象的装置图B.乙图：向左调节滑动变阻器的滑片，电磁铁吸引大头针的数目变少C.丙图：将开关闭合，小磁针的N极向右转动D.T图：电磁继电器是利用电流的热效应来工作的【答案】C【解析】【解答】解：A、此题中有电源，是探究磁场对通电导体是否有力的作用的实验.故A错误.B、电磁铁中磁性强弱与电流的强弱、线圈匝数有关，即向左调节滑动变阻器的滑片，电阻变小，电流变大，故电磁铁吸引大头针的数目变多，故B错误；C、将开关闭合，据安培定则可知，螺线管右侧为N极，左侧为S极，根据同名磁极相互排斥，故小磁针的N极向右转动，故C正确；D、电磁继电器是利用电流的磁效应来工作的，故D错误；故选C.【分析】(1)闭合电路的一部分导体在磁场中切割磁感线运动，导体中有感应电流产生.(2)电磁铁的磁性强弱与电流大小和线圈的匝数有关.(3)据安培定则分析判断即可解决.(4)电磁继电器是利用电流的磁效应工作的.4.下列设备中，利用电磁感应原理工作的是()A.发电机【答案】AB.电风扇C.电热饮水机D.白炽灯3.以下关于电与磁四幅图片的描述正确的是( )【解析】【分析】要解答本题需掌握：①发电机是利用电磁感应现象工作的.②电风扇的结构和电动机的原理.③电热饮水机把电能转化为内能，而白炽灯是把电能转化为内能和光能，它们主要是利用电流的热效应工作的.【解答】电磁感应现象最重要的应用是发电机；而电风扇的主要部件是电动机，电动机的原理是利用通电导体在磁场中受力运动；电热饮水机和白炽灯主要是利用电流的热效应工作的.故B、C、D不符合题意.故选A.5.对于图中所示的四幅图，以下说法正确的是()甲乙丙丁A.甲图中通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失B.乙图中闭合开关，通电螺线管右端为N极C.丙图中闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变D. 丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度，说明该棒带正电【答案】B 【解析】【解答】解:A、通电导线周围存在磁场，将小磁针移走，磁场仍存在，故A错误；B、根据图中电源的正极在右侧，可知螺线管中电流方向是由右侧进入左侧流出，故利用安培定则可知通电螺线管的右端为N极，故B正确；C、通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，电流方向不变，对调磁体的N、S极即改变了磁场方向，导体棒摆动方向将改变，故C错误；D、T图中绝缘棒接触验电器后，验电器的金属箔张开一定角度，是因为箔片带上了同种电荷，可能是正电，也可能是负电，故D错误.故选B.【分析】(1)通电导线的周围存在磁场，但磁场看不见、摸不着，可以通过小磁针的偏转说明磁场的存在；(2)安培定则：用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；(3)通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，当其中一个方向变化时，受力方向变化，但当两个方向同时变化时，受力方向不变；（4）验电器是利用了同种电荷相互排斥的原理制成的.6.小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极【答案】B【解析】【解答】据题目可知，小磁针左端是N极，右端是S极，所以电磁铁的左端，即a端为N即，右端为S极，据安培定则可知，电流从d端流出后进入电磁铁，D端是电源的正极，c端是负极，B符合题意。
【物理】初三物理电与磁专项训练100(附答案)含解析一、电与磁选择题1．如图1是我国具有世界先进水平的反潜巡逻机，机尾的“棍子”叫做磁异探测器，它能将潜艇经过的海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列四幅图中，所涉及的物理原理与磁异探测器相同的是（）A. 甲图可探究磁场对通电导体产生力的作用B. 乙图可探究电流周围存在磁场C. 丙图可探究磁能生电D. 丁图利用超声波的反射制成声呐可确定潜艇的位置【答案】C【解析】【解答】解：由题可知，磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，即磁异探测器所涉及的物理原理为电磁感应现象；A、图甲可探究磁场对通电导体产生力的作用，是电动机的原理，故A不合题意；B、图乙的实验是探究通电螺线管周围存在磁场，运用了电流的磁效应，故B不合题意；C、图丙中，开关闭合后，在外力作用下使导体左右移动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，表示磁能生电．故C符合题意；D、图丁是利用回声定位确定物体的位置，故D不合题意．故选C．【分析】磁异探测器最终将信号转换为变化的电流，因此是一个发电机，分析下面四幅图，找出发电机的原理即可．2．下列设备中，利用电磁感应原理工作的是（）A. 发电机B. 电风扇C. 电热饮水机D. 白炽灯【答案】 A【解析】【分析】要解答本题需掌握：①发电机是利用电磁感应现象工作的．②电风扇的结构和电动机的原理．③电热饮水机把电能转化为内能，而白炽灯是把电能转化为内能和光能，它们主要是利用电流的热效应工作的．【解答】电磁感应现象最重要的应用是发电机；而电风扇的主要部件是电动机，电动机的原理是利用通电导体在磁场中受力运动；电热饮水机和白炽灯主要是利用电流的热效应工作的．故B、C、D不符合题意．故选A．3．如图所示，闭合开关S，弹簧测力计的示数增大．下列分析正确的是A. c端是S极，a是电源的正极B. c端是N极，a是电源的负极C. 若滑动变阻器的滑片向右滑动，弹簧测力计示数增大D. 若将电源正负极接线的位置对调，弹簧测力计示数增大【答案】B【解析】【解答】解：A、闭合开关S，弹簧测力计的示数增大，由于此题下端为S极，并且弹簧测力计的示数变大，因为异名磁极相互吸引，同名磁极相互排斥，所以电磁铁的上端为N极．故A错误；B、由上述可知因为电磁铁的上端为N极，下端为S极，由安培定则可知，电流从电磁铁的上端流入，故电源b端为正极，a端为负极．故B正确；C、若滑动变阻器的滑片向右滑动，滑动变阻器的电阻增大，电路中的电流变小，电磁铁的磁性变小，对上方的磁体的吸引力变小，所以弹簧测力计示数变小，故C错误；D、若将电源正负极接线的位置对调，电磁铁的磁性强弱不变，极性相反，则c端变为S 极，与磁体相互排斥，故弹簧测力计的示数变小．故D错误．故选B【分析】首先要明确电磁铁磁性强弱的影响因素：有无铁芯、电流大小、线圈匝数的多少．①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化，进而确定电流变化，判断出滑动变阻器的滑片移动，电路中电阻的变化，知道磁体的下端为S极和弹簧测力计的示数增大，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性．②知道电磁铁的磁极极性，可利用安培定则判断出电磁铁中电流的方向，从而可以确定电源的正负极．③根据滑动变阻器滑片的移动引起电流的变化，再判断出电磁铁磁性强弱的变化，可从而以确定弹簧测力计示数的变化．④磁感线方向不影响电磁铁磁性强弱的变化，但是电磁铁的极性相反，利用磁极之间作用规律，从而确定弹簧测力计示数的变化4．在下面四幅图中，图文相符的是（）A. 电动机利用图示原理制成的B. 电铃是电流的磁效应工作的C. 发电机是利用图示原理制成的D. 扬声器是把声信号转换成电信号【答案】 B【解析】【解答】A. 图中导体切割磁感线运动时，产生电流，是电磁感应现象，发电机利用图示原理制成的，A不符合题意；B. 图中的电铃主要工作部分是电磁铁，利用电流的磁效应工作，B符合题意；C. 图演示的是磁场对电流的作用力，电动机是利用图示原理制成的，C不符合题意；D. 如图的扬声器工作时，将电信号转换成声音，D不符合题意；故答案为：B。
（物理）中考物理电与磁专项训练100(附答案)及解析一、电与磁选择题1．发电机和电动机的发明使人类步入电气化时代，制造电动机所依据的原理是（）A. 电磁感应现象B. 电流的周围存在着磁场C. 磁场间的相互作用D. 通电导体在磁场中受到力的作用【答案】D【解析】【解答】解：电动机是根据通电导体在磁场中受到力的作用的原理来工作的．故选D．【分析】电动机的工作原理：通电导体在磁场中受到力的作用．发电机的工作原理：电磁感应现象．2．如图所示的几个实验装置中，与动圈式话筒工作原理相同的是（）A. B. C. D.【答案】D【解析】【解答】动圈式话筒是利用电磁感应工作的。
A项、B项都是电流的磁效应，C项是磁场对通电导线的作用力，D项是电磁感应实验，故答案为：D。
【分析】电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流.3．如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺线管，闭合开关S，下列判断正确的是（）A. 小车受到电磁铁斥力作用，向右运动B. 小车受到电磁铁引力作用，向左运动C. 只将滑片P向右移动，电磁铁磁性增强D. 只将电源正负极交换，电磁铁磁性减弱【答案】B【解析】【解答】解：AB、电流从电源的正极流出，根据安培定则可知，通电螺线管的左端是N极，右端为S极，小车上的磁铁左端为N极，异名磁极相互吸引，小车受到了一个向左的吸引力，小车就会向左运动．故A错误，B正确；C、滑片P向右移动，连入电路的电阻增大，电源电压不变，电流减小．在线圈匝数和铁芯不变时，电流减小，电磁铁的磁性减弱．故C错误；D、把电源的正负极对调，将电源的正负极对调，可以改变电磁铁的极性，但不能改变磁性强弱，故D错误．故选B．【分析】（1）先根据安培定则（用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极）判断出通电螺线管的南北极，然后根据磁极间的相互作用（同名磁极相互排斥，异名磁极相互吸引）判断出小车的受力方向，从而得出小车的运动方向．（2）电磁铁磁性强弱的影响因素：电流大小、线圈匝数多少、有无铁芯．电流越大，匝数越多，有铁芯时电磁铁的磁性越强．4．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（）A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯D. 分别是绿灯、红灯【答案】 D【解析】【解答】解：由题当车位已停车时，光控开关被遮光而闭合，由图可知，此时左侧控制电路连通，电磁继电器中的电磁铁产生磁性，吸下衔铁，L2灯泡电路被接通，所以L2为红灯；当车位未停车时，光控开关有光照而断开，电磁铁中无磁性，弹簧将衔铁拉起，L1电路接通而发光，所以L1为绿灯．故ABC错误，D正确．故选D【分析】根据光控开关的作用，分析左侧控制电路的通断，再分析两灯的工作状态即可解题．5．下列设备中，利用电磁感应原理工作的是（）A. 发电机B. 电风扇C. 电热饮水机D. 白炽灯【答案】 A【解析】【分析】要解答本题需掌握：①发电机是利用电磁感应现象工作的．②电风扇的结构和电动机的原理．③电热饮水机把电能转化为内能，而白炽灯是把电能转化为内能和光能，它们主要是利用电流的热效应工作的．【解答】电磁感应现象最重要的应用是发电机；而电风扇的主要部件是电动机，电动机的原理是利用通电导体在磁场中受力运动；电热饮水机和白炽灯主要是利用电流的热效应工作的．故B、C、D不符合题意．故选A．6．对于图中所示的四幅图，以下说法正确的是（）A. 甲图中通电导线周围存在着磁场，如果将小磁针移走，该磁场将消失B. 乙图中闭合开关，通电螺线管右端为N极C. 丙图中闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变D. 丁图中绝缘体接触验电器金属球后验电器的金属箔张开一定角度，说明该棒带正电【答案】 B【解析】【解答】解：A、通电导线周围存在磁场，将小磁针移走，磁场仍存在，故A错误；B、根据图中电源的正极在右侧，可知螺线管中电流方向是由右侧进入左侧流出，故利用安培定则可知通电螺线管的右端为N极，故B正确；C、通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，电流方向不变，对调磁体的N、S极即改变了磁场方向，导体棒摆动方向将改变，故C错误；D、丁图中绝缘棒接触验电器后，验电器的金属箔张开一定角度，是因为箔片带上了同种电荷，可能是正电，也可能是负电，故D错误．故选B．【分析】（1）通电导线的周围存在磁场，但磁场看不见、摸不着，可以通过小磁针的偏转说明磁场的存在；（2）安培定则：用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极；（3）通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向有关，当其中一个方向变化时，受力方向变化，但当两个方向同时变化时，受力方向不变；（4）验电器是利用了同种电荷相互排斥的原理制成的．7．如图是关于电磁现象的四个实验，下列说法正确的是（）A. 图甲是研究发电机工作原理的实验装置B. 图乙实验说明通电导体周围存在磁场C. 图丙是探究磁铁磁性强弱的实验装置D. 图丁是探究电磁感应现象的实验装置【答案】D【解析】【解答】解：A、图中有电池，是电动机原理图，故A错误；B、图中有学生电源，这是磁场对电流的作用实验，结论是通电导体在磁场中受力，故B 错误；C、是奥斯特实验，说明通电导线周围存在磁场，故C错误；D、图中没有电池，是电磁感应现象实验，故D正确．故选：D．【分析】根据对电与磁几个重要实验装置图的认识来判断：（1）发电机原理图描述了线圈给外界的用电器供电；电动机原理图描述了电源给线圈供电；（2）电磁感应现象装置图没有电池；磁场对电流的作用装置图有电池．8．下列有关电和磁的说法正确的是（）A. 奥斯持发现了电流的磁效应B. 磁体周围的磁场既看不见也摸不着，所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解：A、奥斯特发现了电流的磁效应，故A正确；B、磁体周围的磁场虽然看不见也摸不着，但的确存在，故B错误；C、电磁感应现象是发电机的制作原理，而电动机的制作原理是通电线圈在磁场中受力转动，故C错误；D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关，故D错误．故选A．【分析】（1）奥斯特发现了电流的磁效应；（2）磁场看不见、摸不着但的确存在；（3）电动机工作原理是通电线圈在磁场中受力转动；（4）电磁铁的磁性强弱与电流的强弱和线圈的匝数有关．9．下面所做探究活动与得出结论相匹配的是（）A. 活动：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的B. 活动：观察惯性现象→结论：一切物体都受到惯性力的作用C. 活动：马德堡半球实验→结论：大气压真实存在且很大D. 活动：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥【答案】C【解析】【解答】解：A、磁感线是理想化的物理模型，磁感线实际上并不存在，A不符合题意；B、惯性是物体的一种固有属性，它不是力，不能说受到惯性力的作用，B不符合题意；C、马德堡半球实验有力地证明了大气压的存在。
（物理）中考必备物理电与磁技巧全解及练习题(含答案)一、电与磁选择题1．如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是（）A. 通电螺线管的左端为N极B. 小磁针一直保持静止C. 小磁计的S极向右转动D. 通电螺线管外A点的磁场方向向左【答案】D【解析】【解答】解：A、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N极，故A错误；BC、通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，则小磁计的S极向左转动，小磁针会逆时针旋转，故小磁针不会静止，故BC错误；D、在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，故D正确；故选D．【分析】（1）根据线圈的绕法和电流的方向，可以确定螺线管的NS极；（2）据磁感线的方向分析判断即可解决；（3）据磁体间的相互作用分析小磁针的运动方向．2．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。
【分析】探究通电导体在磁场中受力的作用的装置中，有电源，磁体、导线等，当导线中电流相等时，可以探究电磁铁的磁性和线圈匝数的关系.3．导线a是闭合电路的一部分，a在磁场中按图中v的方向运动时，能产生感应电滋的是（）（a在A、B选项中与磁感线平行，在C、D选项中垂直于纸面）A. AB. BC. CD. D【答案】 D【解析】【解答】在电磁感应现象中，金属棒要切割磁感线需要两个条件：①金属棒与磁感线方向之间的夹角不能为0；②金属棒的运动方向与磁感线之间的夹角不能为0.A.导线a与磁感线的夹角为0，且运动方向与磁感线夹角为0，不能产生电流，故A不合题意；B.导线a与磁感线的夹角为0，但运动方向与磁感线夹角不为0，也不能产生电流，故B 不合题意；C.导线a与磁感线的夹角不为0，但运动方向与磁感线夹角为0，也不能产生电流，故C 不合题意；D.导线a与磁感线的夹角不为0，且运动方向与磁感线夹角不为0，能产生电流，故D符合题意。
中考物理电与磁专题训练答案及解析一、电与磁选择题1．下列的四幅图，对应的说法正确的是（）A. 如图甲，通电导线周围存在着磁场，将小磁针移走，该磁场消失B. 如图乙，闭合开关，通电螺线管右端端为N极C. 如图丙，此实验装置原理与发电机原理相同D. 如图丁，实验研究的是通电导体在磁场中受到力的作用【答案】 B【解析】【解答】A.将小磁针移走，磁场也不会消失，A不符合题意；B. 如图乙，闭合开关，根据安培定则判断通电螺线管右端端为N极，B符合题意；C.图丙中实验装置原理与电动机原理相同，C不符合题意。
D如图丁，实验研究的电磁感应现象，D不符合题意。
故答案为：B.【分析】根据电流方向利用安培定则判断通电螺线管的南北极的位置.2．对下列实验描述正确的是（）A. 甲：验电器的两片金属箔带同种电荷，由于互相排斥而张开B. 乙：通电导线在磁场中受到力的作用，这是发电机的原理C. 丙：奥斯特实验说明磁能生电D. 丁：闭合开关，只要金属棒运动，电路中就有感应电流产生【答案】 A【解析】【解答】解：A、甲图是验电器，验电器的两片金属箔带同种电荷，由于互相排斥而张开，故A正确；B、乙图说明通电导线在磁场中受到力的作用，这是电动机的原理，故B错误；C、奥斯特实验说明电能产生磁场，故C错误；D、丁图中，闭合开关，金属棒做切割磁感线运动，电路中就有感应电流产生，故D错误；故选A．【分析】（1）验电器是利用同种电荷相互排斥的原理工作的；（2）电动机是利用通电导线在磁场中受力的作用的原理工作的；（3）奥斯特实验说明电能产生磁场；（4）据电磁感应现象的原理分析即可判断；3．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。
中考专题训练电与磁一、单选题1.物理学的基本原理在生产、生活中有着广泛的应用，下面列举的四种电器中，利用了电磁感应的是A．电饭煲B．微波炉C电磁炉．D．白炽灯泡2.假如磁体的磁性消失了，以下情景可能发生的是()A．电灯不能正常发光B．轮船上的罗盘将失去作用C门吸仍然起作用．D．电磁起重机可以吸起比原来更多的钢铁3.扬声器发出悠扬的声音是将 ( )A．声信号转化为电信号B．电信号转化为声信号C电信号进行放大．D．声信号进行放大4.如图所示，两条条形磁体靠近的两个端头处各放有一个小铁钉，当两磁体相互接触时，小铁钉将会A．相互靠近相互远离B．C．落下D ．静止不动5.下列物质中能够用来做永磁体的是( )A ．铜块B ．钢块C．陶瓷D ．软铁块6.电磁学的基本现象和规律在生产生活中有着广泛的应用．下列哪些电器件在工作时，不是应用电磁感应现象的是 ( )A ．干电池B ．电磁炉C．动圈式话筒D ．水力发电机7.关于交流发电机各部分的作用，下列说法中错误的是( )A ．线圈是用来产生感应电流的B．磁极是用来产生磁场的C．滑环是用来改变电流方向的D ．电刷是用来连接外电路的二、填空题8.______________________________ 通电螺线管周围存在着 __________ .它周围的磁感线和的磁感线相似．通电螺线管两端的磁极性质跟_________ 有关．9.上海市科技馆有机器人和参观者下象棋的展台、机器人取放棋子时用一根“手指”接触棋子表面就可以实现(如图 )，其奥秘是“手指”内部有电磁铁．(1)_______________________________________ 机器人取放棋子是利用了电磁铁的(选填“磁性有无”或“磁极方向”可)以控制的特点．(2)制作象棋棋子的材料应该是下列金属材料中的 _____________ (填字母 )5.下列物质中能够用来做永磁体的是( )A ．铝 B．铜 C．钴10._____________________________ 话筒把声音变成变化的_____________________________________ ，沿着导线把信息传到远方．在另一端，___________ 使听筒的膜片振动，携带信息的___________ 又变成了声音．11.如图所示，当给导线通电时，小磁针的_________ N 极向里转动了，这就是著名的实验，它证明了电流周围存在着 __________ ；如果将导线中通过电流的方向改为向左，小磁针的 N极将向___________________ 转动．12.如图是物理学中“安培定则”应用的示意图．用右手握住螺线管，如果大拇指所指的那端就是螺线管外部磁场的北极，那么，四指所指应该是螺线管中 _________________ 的方向．13._________________________________ 通电的导线在磁场中会受到 __________________________ 的作用，通电的线圈在磁场中受力发生________________________ ．以上现象中，消耗了________ 能，得到了 __________ 能．14.通过对电磁铁的研究，可以得到：通过电磁铁的电流越_______________ ，电磁铁的磁性就越强；电流一定时，电磁铁线圈的匝数越_________ ，磁性就越强．三、实验题15.小波在“探究通电螺线管外部磁场的方向”实验中，组装了如图 (1)所示电路，实验时：(1)可通过观察________ 判断通电螺线管的磁极．(2)为了探究通电螺线管外部磁场的方向与电流方向是否有关？实验中是通过 ____________________ 来改变通电螺线管中电流的方向．(3)______ 如图 (2)所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与的磁场相似．(4)本实验经过改进，还可以探究通电螺线管外部磁场的强弱与电流大小的关系．请说出一种你的改进方法16.小凌同学在学习了磁知识后，对磁现象很感兴趣．一天晚上，她在台灯下研究磁铁，偶然发现当磁铁靠近发光的台灯时，灯泡内的钨丝晃动了．让我们和小凌同学一起来探究：(1)提出问题：____________(2)建立假设：①可能是磁铁对钨有吸引作用；②可能是⋯(3)获得证据：小凌找来同样的钨丝，用磁铁靠近，发现钨丝不能被吸引．(4)得出结论：钨丝晃动并不是磁铁对钨有吸引作用，而是 ________________________ ．17.如图所示是研究“影响电磁铁磁性强弱因素”的装置图，通过观察指针 B 的偏转角度的大小来判断电磁铁的磁性强弱．(1)____________________________ 指针下方的物体 A 应是(选填“铁”铝“ ”或“塑料”材)料制成的．(2)当开关闭合后，电磁铁的右端为__________ 极．(3)_________________________________________________________________________________________ 当导线a 由接线柱 1改为与接线柱 2相连时，闭合开关后，可发现指针 B 偏转角度将会 _________________________________ (选填“变大”或“变小”．)四、作图题18.在图中标出静止小磁针的 N、S 极．19. 在图的括号中标出磁体的磁极 （用“ N 或” “ S 表”示）和在 A 点标出磁感线方向．20. 将图中的电磁铁连入你设计的电路中，要求电源电压恒定不变，电路能改变电磁铁磁性的强弱，闭合开21.材料一： 1820 年，丹麦物理学家奥斯特发现了通电导体周围存在磁材料二： 1825 年，瑞士物理学家科拉顿做了如下实验：他将一个能反映微小变化的电流表，通过导线与螺 旋线圈串联成闭合电路，并将螺旋线圈和电流表分别放置在两个相连的房间，如图 1.他将一个条形磁铁插 入螺旋线圈内，同时跑到另一个房间里，观察电流表的指针是否偏转．进行多次实验，他都没有发现电流 表指针发生偏转． 材料三： 1831 年，英国物理学家法拉第用闭合电路的一部分导体，在磁场里切割磁感线的时候，发现导体 中产生电流，从而实现了利用磁场获得电流的愿望．（1）进行奥斯特实验时，在静止的小磁针上方，分别用图 2 甲和图 2乙两种方式放置一根导线．当导线通电 时，小磁针发生明显偏转的是 _____________________________ （选填 “甲”或“乙”．）（2） ______________________________________________________________________________ 科拉顿、法拉第等物理学家相关 S ，小磁针受力静止时，其 N 、S 极，如图所示．五、阅读理解题继进行如材料所说的实验研究，是基于 _________________________________________________ 的科学猜想．（3）科拉顿的实验中， __________ （选填“已经”或“没有”满）足产生感应电流的条件．要使他能观察到电流表指针偏转，你提出的一种改进方法是 _____________________________________________ ．22.阅读《无翅飞奔﹣﹣磁悬浮列车》回答问题．无翅飞奔——磁悬浮列车磁悬浮列车（如图所示）是现代新型的轨道交通工具，是对传统轮轨铁路技术的一次革新．磁悬浮列车不使用机械力，主要靠电磁力使车体浮离轨道．由于轨道的磁力作用使列车悬浮在空中，行走时无需接触地面，因此我们叫它“会飞的列车”．因没有轨道摩擦，其阻力只有空气阻力，所以，磁悬浮列车车速有了较大的提升．轮轨普通列车的速度约为120 km/h ，轮轨高速列车的速度约为 300 km/h，而磁悬浮列车的最高速度可以达到 500 km/h ，比高铁还要快，是当今世界上最快的地面客运交通工具之一．磁悬浮列车具有速度快、爬坡能力强、能耗低、噪声小、安全舒适、不燃油、污染少等优点；采用高架方式，占用的耕地很少；与普通的轮轨列车相比还具有性价比高、寿命长、维修费用低、节能环保等优点．在整个运行过程中，它是在无接触、无摩擦的状态下实现高速行驶的，因而具有“地面飞行器”及“超低空飞行”的美誉．磁悬浮列车是一种采用无接触的电磁悬浮、导向和驱动系统的磁悬浮高速列车系统．它是利用磁极相互作用，即“同名磁极相互排斥，异名磁极相互吸引”的原理，让磁铁对列车产生向上的磁力来抗拒地心引力，使车体完全脱离轨道，悬浮在轨道上方，腾空行驶．由于磁铁有同性相斥和异性相吸两种不同的磁作用，因此磁悬浮列车也有两种相应的工作形式：一是利用磁铁同性相斥原理设计的电磁运行的磁悬浮列车，它利用车上超导体电磁铁形成的磁场与轨道上线圈形成的磁场之间所产生的相互斥力，使车体在悬浮的铁路上运动．二是利用磁铁异性相吸原理而设计的电动力运行系统的磁悬浮列车，它是在车体底部及两侧倒转向上的顶部安装磁铁，在T 形轨道的上方和伸臂部分下方分别设反作用板和感应钢板，控制电磁铁的电流，使电磁铁和导轨间保持10 mm 左右的间隙，并使导轨钢板的吸引力与车辆的重力平衡，从而使车体悬浮于导轨面上运行．磁悬浮列车上装有电磁体，铁路底部则安装线圈．通电后，地面线圈产生的磁场极性与列车上的电磁体极性总保持相同，两者“同性相斥”，排斥力使列车悬浮起来．铁轨两侧也装有线圈，交流电使线圈变为电磁体．它与列车上的电磁体相互作用，使列车前进，列车上某点的电磁体（N 极）被轨道上靠前一点的电磁体(S 极)所吸引，同时被轨道上稍后一点的电磁体(N 级 )所排斥，结果一“拉”一“推”，这样，列车由于电磁极性的转换而得以持续向前奔驰．请根据上述材料，回答下列问题：(1)磁悬浮列车是利用 _______________ 的原理实现悬浮；(2)利用磁铁异性相吸原理而设计的电动力运行系统的磁悬浮列车，其高速运行时，导轨钢板对列车的吸引力和列车 __________ 相等；(3)简述磁悬浮列车在设计时，为提高运行速度，采取了哪些措施．答案解析1.【答案】 C【解析】 A 、电饭煲、白炽灯泡都利用电流的热效应．故AD 错误．B、微波炉是利用变化的电磁场，产生电磁波．故 B 错误．C、电磁炉是利用电磁感应原理使产生涡流，将电能最终转化成内能．故 C 正确．2.【答案】 B【解析】 A 、电灯是利用电流的热效应来工作的，与磁性无关．故不会发生． B、罗盘是利用磁体的指向性来指示南北的，假如磁性消失，罗盘将不会指示南北，失去作用．故会发生．C、门吸是利用同异名磁极相互吸引来工作的，磁性消失，门吸将没有作有和．故不会发生．D、电磁起重机是利用磁体能吸引铁类物质来工作的，如果磁性消失它不可能吸起钢铁．故不会发生．3.【答案】 B 【解析】扬声器是把电信号转换成声信号的一种装置．它主要由固定的永久磁体、线圈和锥形纸盆构成．由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音．4.【答案】 C 【解析】当两个磁体异名磁极接触合并后，相当于成为一个磁体，而条形磁体两端磁性较强，中间磁性较弱知，铁钉由于重力作用会掉下来．5.【答案】 B 【解析】在常见的物质中，钢块可以用来做永磁体，其一旦被磁化，磁性可以较长时间的保持．而选项中，铜块、陶瓷属于非磁性物质，而软铁块的磁性不能长期保持，故均不能够用来做永磁体．6.【答案】 A【解析】 A 、干电池是将化学能转化为电能的装置，没有电磁感应现象，故 A 错误；B、电磁炉是产生变化的电磁场，从而电场力驱使电子高速运动，因而产生热量，是利用电磁感应原理，故 B 正确；C、动圈式话筒运用线圈切割磁感线，产生感应电动势，出现感应电流，是电磁感应现象，故 C 正确；D 、发电机是将机械能转化为电能，是属于电磁感应现象，故 D 正确；7.【答案】 C 【解析】发电机是根据电磁感应原理工作的，必须让线圈在磁场里转动，他的两边做切割磁感线运动而产生感应电流；交流电的方向发生了变化，力也正好能同运动方向一致，为了转动中不扭动导线，故有滑环；而滑环和电刷是将线圈中产生的交变电流供给外电路．8.【答案】磁场条形磁铁通电螺线管中的电流方向【解析】电流的磁效应是电流周围存在磁场，并且磁场的方向与电流的方向有关．通电螺线管周围也存在磁场，并且其周围的磁场与条形磁体的磁场相似．方向与通电螺线管中电流的方向有关．9.【答案】 (1) 磁性有无 (2)C【解析】 (1)根据机器人取放棋子的特点可以推断，它是靠电磁铁磁性有无来控制“手指”的，当通电时有磁性，将棋子取起，当断电时无磁性，将棋子放下；(2)因为象棋棋子能被电磁铁吸引，因此一定是磁性材料制成的，钴是磁性材料，而铜、铝不是磁性材料，故只有 C 是正确的．10.【答案】电流电流电流电流【解析】话筒与听筒之间要连上一对电话线，话筒把声音变成变化的电流，电流沿着导线把信息传到远方，在另一端电流使听筒的膜片振动，携带信息的电信号又变成了声信号．11.【答案】奥斯特磁场外【解析】 (1) 在一根长导线下方平行放置一个可以在水平面自由转动的小磁针，如图所示，当给导线通电时，小磁针的 N 极向里转动了，这就是著名的奥斯特实验；它证明了电流周围存在磁场； (2)电流方向改变，产生的磁场的方向也改变，故将导线中通过电流的方向改为向左，小磁针偏转方向也改变，小磁针的 N 极将向外转动．12.【答案】电流环绕解析】右手螺旋定则：用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极．同理，如果大拇指所指的那端是螺线管的北极，那么，四指所指的就是螺线管中电流环绕的方向．13.【答案】磁场力运动电机械(动) 【解析】因电流在磁场中受力，故通电导线、通电线圈在磁场中都会受到力的作用，而产生运动；在这种现象中消耗了电能，而产生了机械能(动能 )．14.【答案】大多【解析】电磁铁的线圈的匝数一定时，通过电磁铁线圈中的电流越大，磁性越强．电磁铁线圈中电流一定时，线圈匝数越多，磁性越强．15.【答案】 (1)小磁针 N 极的指向 (2)对调电源正负极(3)条形磁体 (4)增加电池节数或串联一个滑动变阻器 (或电阻等 )【解析】 (1)利用通电螺线管周围的小磁针 N 极的指向可以确定通电螺线管的极性；(2)小明改变电源的正负极后，螺线管中的电流方向发生了改变，小磁针的 N 极指向与原来相反，说明磁场的方向相反，由此可以确定，螺线管磁场的方向与电流方向有关．(3)根据图示的通电螺线管周围的小磁针的排布情况和螺线管周围磁感线的形状，可以确定通电螺线管周围磁感线的形状是纺锤形的，这与条形磁体周围磁场分布相似．(4)要探究螺线管的磁场强弱与电流大小的关系，就要改变螺线管中的电流大小，而在原电路中，电流的大小是无法改变的，因此要在电路中再串联入一个滑动变阻器即可，因为滑动变阻器可以通过改变其接入电路的电阻的大小来改变电路中的电流大小．16.【答案】 (1)灯泡内的钨丝为什么会晃动？ (灯泡内的钨丝晃动的原因是什么？ )(4)磁铁是对通电的钨丝有力的作用． (或钨丝通电后产生了磁场，和磁铁磁场相互作用而晃动)．【解析】 (1)通过分析题目中的结论我们可以得出，本实验要探究的是灯泡内的钨丝为什么会晃动？(4)通过比较磁铁对钨丝无力的作用说明磁铁是对通电的钨丝有力的作用．(或钨丝通电后产生了磁场，和磁铁磁场相互作用而晃动 )17.【答案】 (1)铁 (2)S(南) (3)变小(2)伸出右手，用右手握住螺旋管，四指指向电流的方向，大拇指指向螺旋管的 N 极．判断螺旋管的左端是 N 极，则右端是 S 极；(3)在电流不变，铁芯不变时，线圈的匝数越多，电磁铁的磁性越强，使指针偏转的角度更大；当导线 a由接线柱 1改为 Y 与接线柱 2相连时，接入电路的匝数变少，电磁铁的磁性变弱，指针B偏转角解析】 (1)磁铁具有吸引铁钴镍等物质．物体 A 由铁质材料制成；度将会变小．18. 【答案】 【解析】根据同名磁极相互排斥、异名磁极相互吸引可知：小磁针的左端为 S 极，右端是 N 极．19. 【答案】解析】磁感线的方向在磁体的外部，从磁体的 N 极出发，回到 S 极．N 极，右端一定是 S 极，故磁感线的方向是向右的．入已确定， 所以只能改变电流的大小，我们可以利用滑动变阻器来达到这个目的，滑动变阻器与电源串联． 另外，我们还要画出电源．小磁针静止时 N 极所指示的方向 —— 向右，为该点磁场的方向． 在磁体外部，磁感线从 N 极指向 S 极，所以螺线管的右端为 S 极，左端为 N 极．根据右手定则，电流应该从电磁铁的左端流入，右端流出， 所以通电螺线管左端的导线连接电源的正极，右端的导线连接电源的负极， 21. 【答案】 (1)甲 (2)磁能产生电 (3)已经 将电流表等器材置于同一房间 (其他合理答案均可 ) 【解析】 (1)当通电导线与小磁针平行时，小磁针发生明显偏转； (2)科拉顿、法拉第等物理学家相继进行如材料所说的实验研究，是基于磁能产生电的科学猜想； (3)由所给材料可知在科拉顿的实验中已经满足产生感应电流的条件．要使他能观察到电流表指针偏转可以 将电流表等器材置于同一房间．22. 【答案】 (1)同名磁极相斥、异名磁极相吸 (2)重力 (3)由于列车是悬浮的，所以磁悬浮列车是利用磁 力使得车体和轨道之间分离，即使得接触面彼此分离的方法减小摩擦力【解析】 (1)据题目 “磁悬浮列车也有两种相应的工作形式：一是利用磁铁同性相斥原理设计的电磁运行的 磁悬浮列车，它利用车上超导体电磁铁形成的磁场与轨道上线圈形成的磁场之间所产生的相互斥力，使车 体在悬浮的铁路上运动．二是利用磁铁异性相吸原理而设计的电动力运行系统的磁悬浮列车 ”可知，磁悬 浮列车是利用同名磁极相斥、异名磁极相吸的原理实现悬浮；(2) 据题中 “磁铁异性相吸原理而设计的电动力运行系统的磁悬浮列车，它是在车体底部及两侧倒转向上的 顶部安装磁铁，在 T 形轨道的上方和伸臂部分下方分别设反作用板和感应钢板，控制电磁铁的电流，使电 磁铁和导轨间保持 10 mm 左右的间隙，并使导轨钢板的吸引力与车辆的重力平衡，从而使车体悬浮于导轨 面上运行 ”可知，利用磁铁异性相吸原理而设计的电动力运行系统的磁悬浮列车，其高速运行时，导轨钢 板对列车的吸引力和列车重力相等；(3)由于列车是悬浮的，所以磁悬浮列车是利用磁力使得车体和轨道之间分离，即使得接触面彼此分离的方 法减小摩擦力． 20. 【答案】 据图可知，此时一定是异名磁极，左端是。
