场发射扫描电子显微镜（S-4800）操作规程开机1. 检查真空、循环水状态。
2. 开启“Display”电源。
3. 根据提示输入用户名和密码，启动电镜程序。
样品放置、撤出、交换1. 严格按照高度规定高样品台，制样，固定。
2. 按交换舱上“Air”键放气，蜂鸣器响后将样品台放入，旋转样品杆至“Lock”位，合上交换舱，按“Evac”键抽气，蜂鸣器响后按“Open”键打开样品舱门，推入样品台，旋转样品杆至“Unlock”位后抽出，按“Close”键。
观察与拍照1. 根据样品特性与观察要求，在操作面板上选择合适的加速电压与束流，按“On”键加高压。
2. 用滚轮将样品台定位至观察点，拧Z轴旋钮（3轴马达台）。
3. 选择合适的放大倍数，点击“Align”键，调节旋钮盘，逐步调整电子束位置、物镜光阑对中、消像散基准。
4. 在“TV”或“Fast”扫描模式下定位观察区域，在“Red”扫描模式下聚焦、消像散，在“Slow”或“Cssc”扫描模式下拍照。
5. 选择合适的图像大小与拍摄方法，按“Capture”拍照。
6. 根据要求选择照片注释内容，保存照片。
关机1. 将样品台高度调回80mm。
2. 按“Home”键使样品台回到初始状态。
3. “Home”指示灯停止闪烁后，撤出样品台，合上样品舱。
4. 退出程序，关闭“Display”电源。
注意1. 每天第一次加高压后，进行灯丝Flashing去除污染。
2. 冷场发射电镜一般不断电，如遇特殊情况需要大关机时，依次关闭主机正面的“Stage”电源、“Evac”电源，半小时后关闭离子泵开关和显示单元背面的三个空气开关，关闭循环水。
开机时顺序相反。
3. 每半个月旋开空压机底阀放水一次。
4. 待测样品需烘干处理，不能带有强磁性，不能采用铁磁性材料做衬底制样。
5．实验室温度限定在25±5℃，相对湿度小于70% 。
仪器维护1. 每月进行电镜离子泵及灯丝镜筒烘烤。
2. 每半年进行一次机械泵油维护或更新。
Hitach（日立）S-4800型扫描电子显微镜培训材料一、注意事项：1、严禁没有操作资格的人员操作电镜；2、操作人员要严格按照操作规程进行操作，在仪器产生异常时要及时报告所有事实；3、样品制备严格按照要求进行，特别是磁性样品；4、严禁在实验室吃东西，保持实验室清洁卫生；5、不允许在实验室内使用水槽；6、禁止在实验室内使用产生大量粉尘的物质；7、不得在实验室内大声喧哗、扰乱正常工作；8、注意实验室内湿度应该在60%以下，注意下水管漏水情况。
培训加考核共6个半天。
必须按时到场，认真学习，不允许半途离开。
培训考核结束之后，每人进行操作的前两次必须有熟练人员陪同，并要求陪同人员在使用登记表上签字。
电镜操作的第一前提是要保证人身安全，第二前提是保证仪器设备安全。
第一次培训内容：熟悉S-4800的开机、进样、取样、关机等主要步骤。
1、介绍冷热场发射的扫描电镜（附件一及附件二）。
冷场发射电镜特点，灯丝不加热，引出电场，束流小，能量分散小，但需要高真空，有气体分子吸附。
扫描电镜的基本原理。
2、介绍S-4800及能谱的组成部分、电源控制。
3、先打开循环水开关，再打开主机Display开关。
4、检查离子泵IP1、IP2、IP3的数据并记录。
5、进入控制主机桌面，双击图标进入S-4800的控制软件。
6、每天开始工作前做Flashing 2一次，加电压，观察vext数值（例如3.8KV），如果跟上一次做完flashing之后的数值（例如3.7KV）差别小于0.2KV，则记录此值。
如果与上次相比差别大于0.2KV（例如本次做完flashing后vext数值为4.0KV），则需再做一次flashing2，差值应该减小到0.2KV以内，记录此vext数值。
7、检查样品高度，样品台粘好样后，一定要用气枪把未粘牢的样品吹掉，并确定被测样品的最高处在标准范围内，不能超出标准高度，也不能低太多；8、如何进样：（1）按交换舱上的AIR（放气）按钮，向交换舱充气，听到“嘀——”的声音，可以打开交换舱。

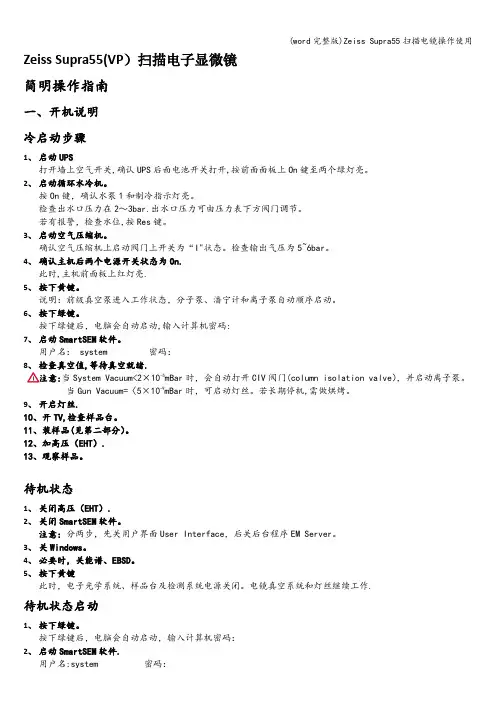

Zeiss Supra55(VP）扫描电子显微镜简明操作指南一、开机说明冷启动步骤1、启动UPS打开墙上空气开关,确认UPS后面电池开关打开,按前面面板上On键至两个绿灯亮。
2、启动循环水冷机。
按On键，确认水泵1和制冷指示灯亮。
检查出水口压力在2～3bar.出水口压力可由压力表下方阀门调节。
若有报警，检查水位,按Res键。
3、启动空气压缩机。
确认空气压缩机上启动阀门上开关为“I"状态。
检查输出气压为5~6bar。
4、确认主机后两个电源开关状态为On.此时,主机前面板上红灯亮.5、按下黄键。
说明：前级真空泵进入工作状态，分子泵、潘宁计和离子泵自动顺序启动。
6、按下绿键。
按下绿键后，电脑会自动启动,输入计算机密码:7、启动SmartSEM软件。
用户名： system 密码：8、检查真空值,等待真空就绪.注意:当System Vacuum<2×10-5mBar时，会自动打开CIV阀门(column isolation valve），并启动离子泵。
当Gun Vacuum=〈5×10-9mBar时，可启动灯丝。
若长期停机,需做烘烤。
9、开启灯丝.10、开TV,检查样品台。
11、装样品(见第二部分）。
12、加高压（EHT）.13、观察样品。
待机状态1、关闭高压（EHT）.2、关闭SmartSEM软件。
注意：分两步，先关用户界面User Interface，后关后台程序EM Server。
3、关Windows。
4、必要时，关能谱、EBSD。
5、按下黄键此时，电子光学系统、样品台及检测系统电源关闭。
电镜真空系统和灯丝继续工作.待机状态启动1、按下绿键。
按下绿键后，电脑会自动启动，输入计算机密码：2、启动SmartSEM软件.用户名:system 密码：3、检查真空值.4、换样或加高压观察样品。
关机步骤1、关高压(EHT)和灯丝。
2、关SmartSEM软件。
注意:分两步，先关用户界面User Interface，后关后台程序EM Server。
场发射扫描电子显微镜使用方法说明书一、引言场发射扫描电子显微镜（以下简称场发显微镜）是一种高分辨率的显微镜，利用电子束与样品相互作用产生的信号来获取样品表面的形貌和结构信息。
本说明书将详细介绍场发显微镜的使用方法，帮助用户正确操作和利用该仪器。
二、仪器准备在使用场发显微镜之前，需进行以下准备工作：1. 保证实验室环境在恒定的温度和湿度下，避免影响仪器性能。
2. 检查仪器电源和相关线缆的连接是否牢固，并确保电源供应稳定。
3. 准备待观察的样品，并确保样品表面干净、光滑。
三、开机及基本操作1. 打开仪器电源，待仪器完成自检后，进入操作界面。
2. 鼠标操作：使用鼠标控制光标移动至所需功能区域，并点击打开相应功能菜单。
3. 设置扫描参数：选择扫描模式、像素大小等参数，以适应不同样品的观察需求。
4. 样品安装：将待观察的样品安装到样品台上，并使用调节螺丝微调样品的位置，保证与电子束的最佳对准。
5. 自动对焦：使用自动对焦功能，校准焦距，确保样品图像清晰可见。
四、图像观察与分析1. 扫描图像获取：点击“扫描”按钮，开始获取样品表面的扫描图像。
图像会逐行扫描，根据设定参数生成图片。
2. 放大与缩小：使用鼠标左键点击图像区域，可进行图像的放大和缩小操作。
右键点击可还原图像原始大小。
3. 焦点平移：使用光标控制器或滚轮移动焦点位置，观察样品各个区域的细节。
4. 图像调节：根据需要调整图像的亮度、对比度等参数，以获得更清晰的图像。
5. 图像保存：观测到满意的图像后，点击“保存”按钮，将图像保存到指定路径，便于后续分析与报告撰写。
五、仪器维护与操作注意事项1. 仪器维护：固定时间段内对仪器进行清洁和维护，清除积尘，以保证仪器正常运行。
2. 样品处理：在安装样品之前，确保样品表面干净，避免影响观察效果。
避免使用尖锐物体接触样品，防止刮伤样品表面。
3. 仪器操作：在操作中避免突然断电，以免损坏仪器设备。
操作完毕后，及时关闭仪器电源。
