互补对称功率放大电路原理————————————————————————————————作者：————————————————————————————————日期：23.4 互补对称功率放大电路教学要求掌握甲类、乙类和甲乙类三类功率放大电路的工作原理;理解交越失真形成机理；了解复合管结构及其特性。
一、概述对功率放大电路的基本要求1.不失真情况下输出尽可能大的功率：I与U都大，管子工作在尽限状态。
2.提高效率： = Pomax / PDC要高3.集电极最大功耗: P0＝Pv－PC（管耗），另一部分消耗在管子上,功放管尽限应用，选管要保证安全。
二、放大电路的工作状态放大电路按三极管在一个信号周期内导通时间的不同，可分为甲类、乙类以及甲乙类放大。
在整个输入信号周期内，管子都有电流流通的，称为甲类放大，如下表所示，此时三极管的静态工作点电流I CQ比较大；在一个周期内，管子只有半周期有电流流通的，称乙类放大；若一周期内有半个多周期有电流流通，则称为甲乙类放大。
状态一个信号周期内导通时间工作特点图示甲类整个周期内导通失真小，静态电流大，管耗大，效率低。
乙类半个周期内导通失真大，静态电流为零，管耗小，效率高。
甲乙类半个多周期内导通失真大，静态电流小，管耗小，效率较高。
三、乙类双电源互补对称功率放大电路(OCL) (OCL — Output Capacitorless)（一）电路组成及工作原理采用正、负电源构成的乙类互补对称功率放大电路如下动画所示，V1和V2分别为NPN型管和PNP型管，两管的基极和发射极分别连接在一起，信号从基极输入，从发射极输出，R L为负载。
要求两管特性相同，且V CC=V EE。
特点：去掉C，双电源，T1与T2交替工作，正负电源交替供电，输入与输出之间双向跟随。
原理：静态即ui = 0 时，V1、V2均零偏置，两管的I BQ、I CQ均为零，u o=0，电路不消耗功率。
u i > 0时，V1正偏导通，V2反偏截止，i o= i E1= i C1, u O= i C1R L；ui< 0 时，V1反偏截止，V2正偏导通，i o= i E2= i C2, u O= i C2R L；问题：两管交替导电时刻，输入电压小于死区电压时，三极管截止，在输入信号的一个周期内，V1、V2轮流导通时，基极电流波形在过零点附近一个区域内出现失真，称为交越失真。

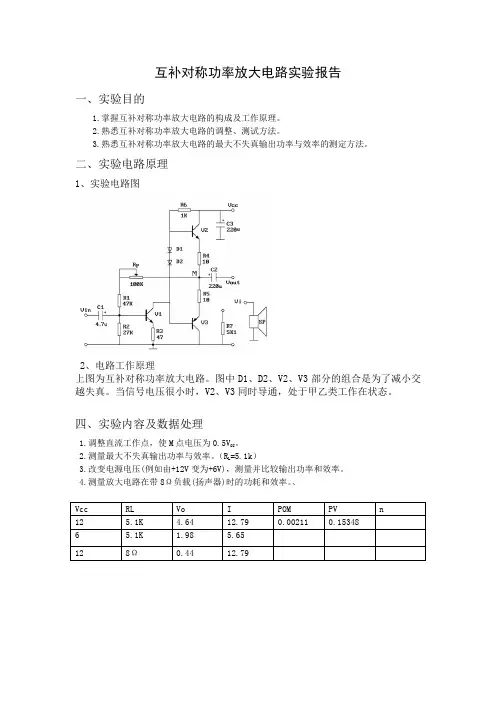

互补对称功率放大电路实验报告
一、实验目的
1.掌握互补对称功率放大电路的构成及工作原理。
2.熟悉互补对称功率放大电路的调整、测试方法。
3.熟悉互补对称功率放大电路的最大不失真输出功率与效率的测定方法。
二、实验电路原理
1、实验电路图
2、电路工作原理
上图为互补对称功率放大电路。
图中D1、D2、V2、V3部分的组合是为了减小交越失真。
当信号电压很小时，V2、V3同时导通，处于甲乙类工作在状态。
四、实验内容及数据处理
1.调整直流工作点，使M点电压为0.5V CC。
2.测量最大不失真输出功率与效率。
（R L=5.1k）
3.改变电源电压(例如由+12V变为+6V)，测量并比较输出功率和效率。
4.测量放大电路在带8Ω负载(扬声器)时的功耗和效率。
、
Vcc RL Vo I POM PV n
12 5.1K 4.64 12.79 0.00211 0.15348
6 5.1K 1.98 5.65
12 8Ω0.44 12.79。
互补对称功率放大电路
互补对称功率放大功率放大电路的特点及类型
1.功率放大电路的特点
功率放大电路的任务是向负载提供足够大的功率,这就要求①功率放大电路不仅要有较高的输出电压,还要有较大的输出电流.因此功率放大电路中的晶体管通常工作在高电压大电流状态,晶体管的功耗也比较大.对晶体管的各项指标必须认真选择,且尽可能使其得到充分利用.因为功率放大电路中的晶体管处在大信号极限运用状态,②非线性失真也要比小信号的电压放大电路严重得多.此外,功率放大电路从互补对称功率放大电路
1.OCL功率放大电路
静态(ui=0)时,UB=0,UE=0,偏置电压为零,V1,V2均处于截止状态,负载中没有电流,电路工作在乙类状态.
动态(ui≠0)时,在ui的正半周V1导通而V2截止,V1以射极输出器的形式将正半周信号输出给负载;在ui的负半周V2导通而V1截止,V2以射极输出器的形式将负半周信号输出给负载.可见在输入信号ui的整个周期内,V1,V2两管轮流交替地工作,互相补充,使负载获得完整的信号波形,故称互补对称电路.
由于V1,V2都工作在共集电极接法,输出。

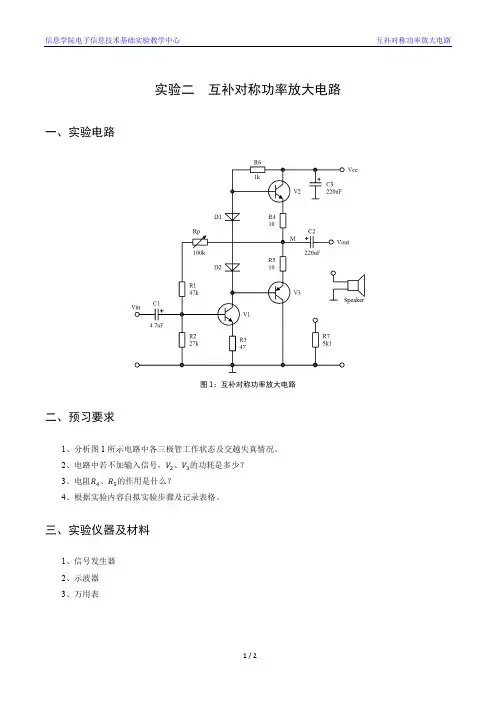

实验二互补对称功率放大电路一、实验电路
图1：互补对称功率放大电路
二、预习要求
1、分析图1所示电路中各三极管工作状态及交越失真情况。
2、电路中若不加输入信号，V2、V3的功耗是多少？
3、电阻R
4、R5的作用是什么？
4、根据实验内容自拟实验步骤及记录表格。
三、实验仪器及材料
1、信号发生器
2、示波器
3、万用表
四、实验内容
1、调整直流工作点，使M点电压为0.5V cc。
2、测量放大电路在带负载R L＝5.1kΩ时的最大不失真输出功率与效率。
3、测量放大电路在带8Ω负载（扬声器）时的功耗和效率。
4*、改变电源电压（例如由+12V变为+6V），测量并比较输出功率和效率。
五、实验报告
1、分析实验结果，计算实验内容要求的参数。
2、通过实验与理论的比较，总结功率放大电路特点及测量方法。
∎。
