管道分质供水工艺介绍及分类近年来水污染速度增加，水污染的处理能力远远大于水植物，据统计全国76%的水厂的自来水供应一些指标尚未达到国家标准，管道直饮水的使用，解决了水安全的人。
什么是管道直饮水设备?管道直饮水设备是指在一套供水系统里，除了设有正常供水的自来水和热水管道外，还有一条独立的专门供应居住人群直接饮用水的管道。
这条管道系统采用先进的水净化工艺，对小区内的市政自来水(包括地下水和地表径流水)引出部分进行深层净化，达到2000年3月1日开始实施的由建设部制定颁发的CJ 94一l999饮用净水水质标准的要求。
再通过食用卫生级管道，管道构建材料全部通过北京市卫生防疫站检测并符合GB/T 17219—1998生活饮用水输配水设备及防护材料的安全性评价标准，管道安装工艺均按国家医药监督管理局《药用纯净水制造及输配管线技术规范》所列细则执行。
运用独特的双路循环供水再生灭菌的保鲜措施，使管道形成一个全封闭循环系统，从根本上排除了净化水被二次污染的可能，保证居住者可以从入户净水龙头上随时无限量的饮用到纯净水。
同时，市政自来水管线依旧供水，保障居住者日常生活用水。
管道直饮水优点在于无需对所有的水进行深度净化，因为供居住者直接饮用的水只占总用量的5%，因而处理过程整体费用大大降低，从而能有效保证引用水的质量。
管道直饮水设备分类实现管网分质供水，是一项规模浩大的系统工程，会涉及到城市规划、市政建设、环境保护、物业管理以及供水设备与配套材料等诸多方面.其主要分为两种方式，即独立式和终端式。
独立式是指由专门的城市饮用水处理厂起，到居民饮用水龙头止.设立与其他用途的供水管网相独立的管网来提供饮用水。
这种供水方式要受到城市规划、城市现状等方面的影响，实施难度较大，一次性投资较高，但管理维护方便，易于升级处理工艺以满足未来发展的需要，具有一定的延续性。
终端式是指在目前已有供水管网的供水终端，根据不同居民区用水量规模的大小设置不同的饮用水处理站，经处理后，由建筑中专门的饮用水上水管道(一般新建住宅比较适合)或瓶(桶)装(较适宜于已有建筑)供应。
![家庭分质供水处理设备[实用新型专利]](https://img.taocdn.com/s1/m/c41c6ff7c281e53a5902ff3d.png)

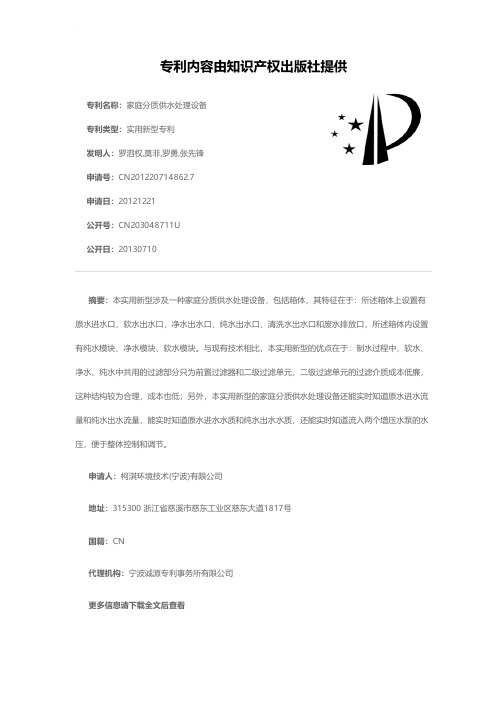

专利名称：家庭分质供水处理设备专利类型：实用新型专利
发明人：罗泗权,莫非,罗勇,张先锋申请号：CN201220714862.7
申请日：20121221
公开号：CN203048711U
公开日：
20130710
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种家庭分质供水处理设备，包括箱体，其特征在于：所述箱体上设置有原水进水口，软水出水口，净水出水口、纯水出水口、清洗水出水口和废水排放口，所述箱体内设置有纯水模块、净水模块、软水模块。
与现有技术相比，本实用新型的优点在于：制水过程中，软水、净水、纯水中共用的过滤部分只为前置过滤器和二级过滤单元，二级过滤单元的过滤介质成本低廉，这种结构较为合理，成本也低；另外，本实用新型的家庭分质供水处理设备还能实时知道原水进水流量和纯水出水流量，能实时知道原水进水水质和纯水出水水质，还能实时知道流入两个增压水泵的水压，便于整体控制和调节。
申请人：柯淇环境技术(宁波)有限公司
地址：315300 浙江省慈溪市慈东工业区慈东大道1817号
国籍：CN
代理机构：宁波诚源专利事务所有限公司
更多信息请下载全文后查看。

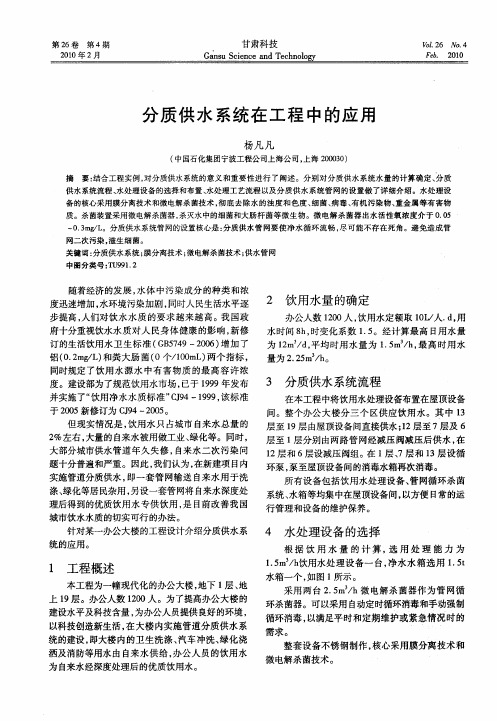

分质供水系统介绍
所谓的分质供水就是将水分为两个管路，一个是生活用水，也可以是自来水，而另一路则是可以直接饮用的水。
直饮水是运用反渗透技术将水进一步净化，让水达到可以饮用的标准。
再通过健康的管网输送到居民家中供人们饮用。
分质供水在美国已经得到广泛应用。
一、分质供水特点：
分质供水具有环保，也就是说在水的制取过程，不存在着污染。
节水，水可以百分之百利用，没有浪费现象。
比较先进，比较科学，全部智能化。
水可以保证健康，安全和新鲜，又是卫生的水，可以满足国家饮用水的标准。
在处理过程中，又保留了水的鲜活性，让水口感好，水质也好。
二、分质供水管网：
分质供水的管网在设计的时候，要注意几点，首先要保证供水的流畅性，也就是水可以在管网中循环，不要有死角，另外，要避免水在管网中停留太久，这样时间一长，就会滋生细菌，造成二次污染，所以要保证没有被用户使用的水能快速的流回储水罐中进行消毒处理。
三、管网供水的消毒：
居民在想喝水的时候，一打开水龙头，就能喝到健康的水，这才是分质供水的意义。
所以在供水管中，必须要安装消毒设备，一般采用的是臭氧杀菌，因为这种杀菌方式非常可靠，并且还可以提高水的含氧量，保证水中的一些微量元毒可矿泉质不被去除。
分质供水方案简介分质供水是一种通过将水按照不同的性质分别处理，然后供给不同用途的一种水处理方案。
这种方案可以根据不同的需求，为不同行业和消费者提供符合要求的水质。
方案设计1. 水源分质供水的第一步是确定水源。
选取合适的水源非常重要，可以根据当地情况选择自然水源如河流、湖泊或地下水等。
选择好的水源是保证后续水质处理质量的基础。
2. 初步过滤初步过滤是分质供水过程中的第一步处理，通过物理方法去除大部分的固体杂质。
可以采用沉淀、过滤或筛网等方法进行初步过滤。
初步过滤的目的是减少后续处理过程中的负担，保护设备的正常运行。
3. 前处理前处理主要是针对水中的悬浮物、胶体、有机物等进行处理。
这些物质会对后续的水处理工艺产生一定的影响，因此需要对其进行去除。
常用的前处理方法包括絮凝、沉淀、离子交换等。
4. 分质处理分质处理是分质供水的核心，根据不同的水质要求，采取不同的处理方法。
常见的分质处理方法包括：4.1. 膜分离技术膜分离技术通过膜的选择性通透性分离不同的溶质，可以有效去除水中的悬浮物、胶体、病菌等，得到较纯净的水质。
膜分离技术包括微滤、超滤、纳滤和反渗透等。
4.2. 吸附技术吸附技术是利用物质与水中溶质之间的吸附作用实现分离和去除。
常见的吸附材料有活性炭、树脂等。
吸附技术可以去除水中的有机污染物、重金属离子等。
4.3. 活性氧化技术活性氧化技术通过使用活性氧化剂将水中的有机污染物进行氧化降解，可以高效去除水中有机物。
常用的活性氧化技术有高级氧化和臭氧处理等。
5. 稳定调节对于一些需要特定水质的行业和消费者，还需要进行稳定调节以满足其需求。
常见的稳定调节方法包括调节pH值、添加必要的药剂等。
6. 备用处理在设计分质供水方案时，还需要考虑到设备的运行稳定性。
因此，在整个处理过程中，还需要考虑设备故障和维护的情况，设置备用处理设备以确保供水的连续性。
结论分质供水方案可以根据不同的需求，为不同行业和消费者提供符合要求的水质。
分质供水一、简介是指以自来水为原水，把自来水中生活用水和直接饮用水分开，另设管网，直通住户，实现饮用水和生活用水分质、分流，达到直饮的目的，并满足优质优用、低质低用的要求。
管道分质供水是在居住小区内设净水站，将自来水进一步深度处理、加工和净化，在原有的自来水管道系统上，再增设一条独立的优质供水管道，将水输送至用户，供居民直接饮用。
其特点是省去了运输和搬运，用户可随时打开水龙头去用；为避免二次污染，采用的管道应不会腐蚀、结垢，水的价格相对应桶装、瓶装纯净水便宜得多，一般家庭能接受。
二、特点管道分质直饮水是城市供水系统的延伸和补充，其特点是：1、以城市集中式供水为水源，提供优质饮用水；2、分质供水是利用优质地下水资源措施之一；3、用管道供应深度净化处理后的纯净水，作为满足较高健康需求人群的饮水。
三、应用范围生活小区、写字楼、宾馆、酒店、学校、工厂小区管道分质供水系统采用最先进的反渗透技术，解决了自来水输送过程中存在的二次污染问题，无人操作，全自动控制，给水系统封闭，文明生产。
四、核心组成管道分质供水系统的核心由4大部分组成：优质饮用水设备、变频恒压供水设备、供水管网和管网水循环杀菌设备。
1、优质饮用水设备优质饮用水设备是自来水深度净化处理的核心装置，应用于管道分质供水工程的制水设备通常采用微滤、超滤、纳滤及反渗透过滤技术生产优质饮用水，既能有效去除原水中的有害物质，又能部分脱盐、去硬度、适量保留原水中的部分矿物质，不失为优质饮用水生产的最佳膜技术。
2、变频恒压供水设备在分质供水工程中采用全自动恒压变频供水装置直接提升供水，卫生、安全、可靠，用户随时都能饮用新鲜水，避免了二次污染，且设备占地小、性能稳定、能耗低。
3、分质供水管网分质供水管网为系统调试和管网维护提供了必要的条件。
分质供水管网的设计不同于普通自来水管网的设计，其核心是：分质供水管网要使净水循环流畅，尽可能不存在死角。
循环流畅的意义在于管网中未被用户使用的水必须能够及时流动和经过管网消毒系统回流至净水水箱，而不是在某段管道中长时间停留，否则极易造成管网二次污染、滋生细菌。
管道分质供水工程的净水工艺是对自来水深度处理，它通过过滤、软化、膜分离(RO或UF)杀菌等方法。
去除水中有害重金属、有机物、细菌及病毒等杂质，使其成为优质饮用净水，通过专设的特种卫生管道直接送入用户使用，与原有的自来水彻底分开，原自来水成为日杂用水。
分质供水即采用二条供水管路，一路供生活用水--自来水，一路供应直接饮用水。
商用直饮水设备用水是采用反渗透技术将水源进行净化处理，通过食品级环保健康水管和闭路特殊管网直接供应到用户家中的饮用净水，被美国等发达国家广泛采用。
分质供水设备特点
环保：制水过程清洁无污染，不排放任何废液废物，不消耗自然资源，供水方式无二次污染。
节水：水利用率高达100%，制水过程中产生的小量浓缩水可用
作绿地浇灌、洗车等;而消费者节水意识自然增强，自觉节约用水。
先进：生活饮用水净化最早应用于宇航员的太空生活所以又称太空水。
科学：国际流行的高科技制水方法，多项高科技术设备及材料的应用，技术先进、成熟、稳定。
智能：制水过程全自动监测控制，IC卡表计费，计量管理智能化。
安全：完全避免水源和输水管路污染而影响饮水水质。
卫生：采用了深度膜处理工艺，去除了水中的有害物质，保留了对人体有益的矿物元素，水质高、口感好、健康环保、安全可靠。
小区高层、多层住宅楼饮水供应采用"双管入户、分质供水"是一种最为方便有效的形式，主要内容是地面或楼顶建造纯净水集中供水站，装备一套反渗透纯净水制水设备。
制水设备生产的纯净水先送入大型不锈钢储水罐中，然后通过专用纯净水输送到各家住户，使住户在家中打开水龙头便可方便地取用纯净水。
对比管道分质供水设备与直饮水设备优势性
随着我国经济越来越发达，人们生活水平也越来越高，对生活质量也是日益重视。
水，是人们生活中必需品，水质量的好坏直接影响着我们的身体健康与生活质量，甚至会影响到工业生产品的品质。
但是，随着水污染越来越严重，常见的市政供水已经不能满足我们日常生活、生产时对水的要求，所以，很多针对水的处理设备在市场上越来越多见。
管道直饮水设备就是针对居民日常生活、饮用与即使食品制作而研发出来的一种高新科技净化直饮水设备。
管道直饮水设备工作原理
管道直饮水设备通过对原水施加一定压力，使水分子和离子状态的矿物质元素通过反渗透膜，让溶解在水中有害物质与有机物被截留清除，从而达到净化饮用水的目的。
直饮水设备使用起来很简便：只要将直饮水设备与自来水管网进行对接，就可以源源不断制造出健康安全的水。
安装注意事项
1. 为了确保净水机产品满足顾客使用需求，安装人员应确保净水设备的进水水质、进水压力、流量与水温等满足产品性能参数表中的要求。
2. 设备上所有管路、接头、水龙头等涉水配件应符合国家卫生标准。
3. 北方偏冷地区请勿安装在室外，以防止冻裂直饮水机滤芯，同时也要防止阳光直射。
4. 安装时拧紧螺纹接头时不能用力过大，防止街头螺纹滑牙。
直饮水设备也叫管道分质供水设备，不仅限于家用，也可用于高档小区直饮水设备。
在如今房地产事业发达时期，用户可选择的房产越来越多，很多开发商都在小区里安装管道分质供水设备，以占优势。
变频叠压分质供水设备
（直饮水与厨卫分质供水）
四川玉树科技（集团）有限公司：。
中国建筑学会建筑给水排水分会资深专家工作站：陈大群陈怀德
摘要：在一套二次供水设备上，加一个小流量的水处理工艺，可实现分质供水，供普通自来水和供直饮水，简简单单的改变，
开发出玉树科技新的产品-变频叠压分质供水设备。
关键词：分质供水变频叠压直饮水
玉树科技集团具有国家专利“突破传统供水模式新成果”、“程序配量供水专利技术”、“自动分量供水技术”、“梯级恒压供水技术”等。
在这个基础上，在资深专家工作站通力合作下，以传统又突破传统的正能量，开发新的分质供水设备。
1.探索开发分质供水新设备
开发变频分质供水设备，可以在我们的二次供水设备出水管上，接出一根小支管，配套一个小水量的净水工艺，即可以整合成又变频叠压供普通自来水，又变频叠压供优质的直饮水的新设备。
这个小水量的净水工艺装置，是一个成熟的水处理工艺，即活性炭+微滤+超滤+紫外线的小设备。
而增加小支管后的直饮水供水系统，也同样是成熟的变频叠压供回水系统。
1.1.学校、医院、公园、体育馆、剧院等公共建筑分质供水系统
请在学校、医院、公园、体育馆、剧院等公共建筑，采用分质供水的技术。
如：学校卫生间供自来水，课间向学生供优质的直饮水；医院卫生间供自来水，医务人员诊疗、牙科、洗漱、门诊病人及家属饮水等，供优质直饮水；剧院、公园、体育馆等采用直饮水供水系统和普通自来水二个供水系统；星级宾馆厨卫分质供水等。
1.2.小型直饮水供水设备
二次供水设备主系统供自来水，在出水管上，接出一根小支管，配套Q=0.5-2.0m3/h的直饮水供水小设备，再配以不锈钢变频管道泵，串联连接（即变频叠压），构成循环供回水系统，至此两种供水模式即已完成。
直饮水供水小设备计算：
直饮水供水量采用2-3L/人d，在住宅、学校、医院、公园、剧院、体育馆等，均符合设计规范，可以满足要求。
以1000人剧院、大中城市体育馆、40班级的教学楼的直饮水计算，共配置60-90个直饮水饮水水嘴，水嘴额定水量采用0.04-0.06L/S，配套每小时0.5-2.0m3的直饮水供水设备，平时及瞬间最大饮水量，将完全可以满足要求。
2. 分质供水系统
2.1.分质供水设备《流程》
设备方块《流程》图1
1.市政自来水
2. 变频二次供水设备
3. 活性炭+微滤+超滤+
紫外线的小设备4.自来水给水设施5. 直饮水给水龙头循环回水系统
本系统在住宅、办公、学校、医院、公园、体育馆、剧院等分质供水均可以应用。
2.2.分质供水设备
在欧美和日本，这些年来已有“建筑物内的直饮水系统”“上质水系统”，将自来水作为原水，按饮用水标准，进行深度处理后供应的健康水、可口水，美国近年倡导POU/POE深度处理方法，其中POU(point-of-use)是对住户的一个龙头进行深度水处理，实现分质供水。
本公司分质供水系统，采用变频叠压分质供水设备和系统，直接与市政管网串接，在原有管网压力的基础上增加所需的压力，充分利用管网的余压，在水压满足要求的同时，分别供自来水和优质直饮水，住宅每户设计一个直饮水龙头，处理水设备小运行能耗低，节能效果显著，符合国家节能要求。
新设备，无论是住宅或大型公共建筑，供水系统中自来水由城市供给，直饮水是一个小水量的净水工艺装置，它是采用一个成熟的水处理工艺，即活性炭+微滤+超滤+紫外线的小设备，而增加小支管后的直饮水供回水系统，也同样是成熟的变频叠压供回水系统。
新设备运行无污染，属于绿色环保无污染产品，水质符合国家《管道直饮水系统技术规程》CJJ110-2006要求的优质水。
供水设备和系统，为数字控制全自动运行，停电停水自动停机，来电来水自动开机，故障自动远程语音报警，无需专人进行管理，整套设备不会产生污染。
设备安装简单，成套供应，现场连接进出水管，即可分质供水。
不需要再建水池或水箱，占地面积少节约占地面积。
设备采用计算机系统，新的供水视窗软件，人机界面触摸式操作,将现场的各泵工作状态、实时压力、变频频率、多种故障显示等，可全部在视窗相应的画面中显示出来。
视窗系统上留有多种接口，以备必要时的升级及相应的通信功能。
本设备设远程监控语音报警系统，设备可远程监控，利用GPRS/MODEM实现设备的有线或无线远程
监控，异地实时监控各泵工作状态，压力、频率，水质参数等，并对故障进行报警记忆处理。
3. 分质供水系统图
3.1. 学校教学楼分质供水系统图
学校教学楼直饮水、自来水分质供水设备流程系统图2
罐6. 超滤7. 射流装置8. 变频叠压循环管道泵9. 紫外线装置
10.循环管道系统11触摸屏
3.2. 医院门诊楼分质供水系统图
医院门诊楼直饮水、自来水分质供水设备流程系统图3
罐6. 超滤7. 射流装置8. 变频叠压循环管道泵9. 紫外线装置
10.循环管道系统11触摸屏
3.3. 住宅分质供水系统图
住宅直饮水、自来水分质供水设备流程系统图4
1.市政自来水
2.稳流罐
3.二次供水设备
4.活性炭罐
5.微滤罐
6.超滤
7.射流装置
8. 紫外线装置
9.变频叠压循环管道泵10.触摸屏
4. 直饮水系统设计、使用及管理
直饮水管道系统设计，应引起重视的是支管的循环问题，在公共建筑，直饮水管道系统设计，是不成问题的，可以采用水平或竖向的循环系统，可以实现所有主、支管全循环。
完全可以满足直饮水规范：“各用户从立管上接出的支管不宜大于3m”。
然而，住宅给水设计，规范规定各户自来水立管设于建筑公共部位管道井内，一般，住户水表同样设计在管道井内，由直饮水水表接出到住户厨房，又是立管又是水平管，不管是明装暗装，只允许3m 的距离，设计是有难度的，甚至在一梯两户的住宅设计中，立管、水表设在走道，也不容易达到入户支管不大于3m，这样就不易保证各家各户打开龙头的初期直饮水的水质，如果支管考虑循环，实现起来将比较困难。
在此，提请设计工程师们思考，可否采用直饮水龙头水表，采用直饮水立管设计在住宅阳台（或北阳台）的部位，而采用远程计量的龙头水表，这样，可实现循环系统的立管循环，可以认为，直饮水立管到龙头水表是无需支管的，这样完全可以保证达到规范的要求。
关于使用直饮水，在公共建筑，因为没有使用者费用等问题，饮水，很是顺理成章，然而，住宅有一个业主的产权和计量付费问题，相对使得直饮水供水系统在住宅就不容易推开。
直饮水设备的操作管理，还是必须认真的，直饮水的水质必须有保证，必须达到国家标准的要求，绝对不能由于水质造成公共事件。
必须每天自测，每周由第三方检测并出具报告，这在医院等公共建筑
完全可以做到。
在住宅的物业相对需要加强管理，建议在城市或区域，由专业管理公司承担服务，各小区由专业公司派技术人员全天候服务管理，确保安全优质供应放心的直饮水。
