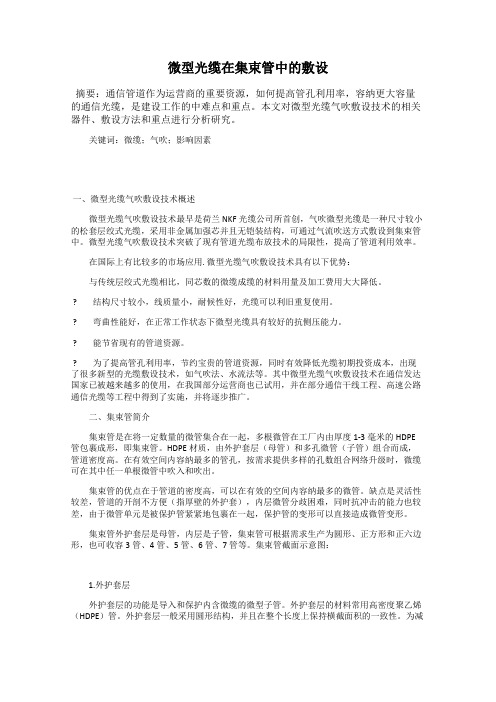

微型光缆在集束管中的敷设摘要：通信管道作为运营商的重要资源，如何提高管孔利用率，容纳更大容量的通信光缆，是建设工作的中难点和重点。
本文对微型光缆气吹敷设技术的相关器件、敷设方法和重点进行分析研究。
关键词：微缆；气吹；影响因素一、微型光缆气吹敷设技术概述微型光缆气吹敷设技术最早是荷兰NKF光缆公司所首创，气吹微型光缆是一种尺寸较小的松套层绞式光缆，采用非金属加强芯并且无铠装结构，可通过气流吹送方式敷设到集束管中。
微型光缆气吹敷设技术突破了现有管道光缆布放技术的局限性，提高了管道利用效率。
在国际上有比较多的市场应用. 微型光缆气吹敷设技术具有以下优势：与传统层绞式光缆相比，同芯数的微缆成缆的材料用量及加工费用大大降低。
? 结构尺寸较小，线质量小，耐候性好，光缆可以利旧重复使用。
? 弯曲性能好，在正常工作状态下微型光缆具有较好的抗侧压能力。
? 能节省现有的管道资源。
? 为了提高管孔利用率，节约宝贵的管道资源，同时有效降低光缆初期投资成本，出现了很多新型的光缆敷设技术，如气吹法、水流法等。
其中微型光缆气吹敷设技术在通信发达国家已被越来越多的使用，在我国部分运营商也已试用，并在部分通信干线工程、高速公路通信光缆等工程中得到了实施，并将逐步推广。
二、集束管简介集束管是在将一定数量的微管集合在一起，多根微管在工厂内由厚度1-3毫米的HDPE 管包裹成形，即集束管。
HDPE材质，由外护套层（母管）和多孔微管（子管）组合而成，管道密度高。
在有效空间内容纳最多的管孔，按需求提供多样的孔数组合网络升级时，微缆可在其中任一单根微管中吹入和吹出。
集束管的优点在于管道的密度高，可以在有效的空间内容纳最多的微管。
缺点是灵活性较差，管道的开剖不方便（指厚壁的外护套），内层微管分歧困难，同时抗冲击的能力也较差，由于微管单元是被保护管紧紧地包裹在一起，保护管的变形可以直接造成微管变形。
集束管外护套层是母管，内层是子管，集束管可根据需求生产为圆形、正方形和正六边形，也可收容3管、4管、5管、6管、7管等。

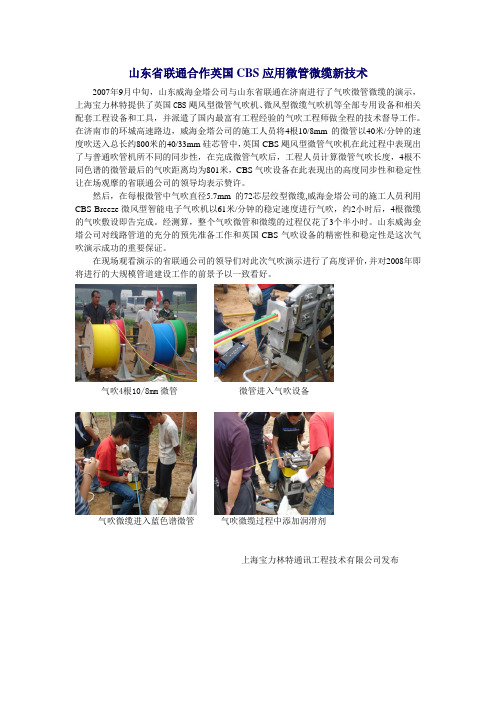

山东省联通合作英国CBS 应用微管微缆新技术
2007年9月中旬，山东威海金塔公司与山东省联通在济南进行了气吹微管微缆的演示，上海宝力林特提供了英国CBS 飓风型微管气吹机、微风型微缆气吹机等全部专用设备和相关配套工程设备和工具，并派遣了国内最富有工程经验的气吹工程师做全程的技术督导工作。
在济南市的环城高速路边，威海金塔公司的施工人员将4根10/8mm 的微管以40米/分钟的速度吹送入总长约800米的40/33mm 硅芯管中，英国CBS 飓风型微管气吹机在此过程中表现出了与普通吹管机所不同的同步性，在完成微管气吹后，工程人员计算微管气吹长度，4根不同色谱的微管最后的气吹距离均为801米，CBS 气吹设备在此表现出的高度同步性和稳定性让在场观摩的省联通公司的领导均表示赞许。
然后，在每根微管中气吹直径5.7mm 的72芯层绞型微缆,威海金塔公司的施工人员利用CBS-Breeze 微风型智能电子气吹机以61米/分钟的稳定速度进行气吹，约2小时后，4根微缆的气吹敷设即告完成。
经测算，整个气吹微管和微缆的过程仅花了3个半小时。
山东威海金塔公司对线路管道的充分的预先准备工作和英国CBS 气吹设备的精密性和稳定性是这次气吹演示成功的重要保证。
在现场观看演示的省联通公司的领导们对此次气吹演示进行了高度评价，并对2008年即将进行的大规模管道建设工作的前景予以一致看好。
气吹4根10/8mm 微管 微管进入气吹设备
气吹微缆进入蓝色谱微管 气吹微缆过程中添加润滑剂
上海宝力林特通讯工程技术有限公司发布。
气吹微型光缆技术及工程应用光电通信摘要：本文结合《“十二五”国家战略性新兴产业发展规划》中“实施宽带中国工程”、“加快推进宽带光纤接入网络建设”政策的推进和住建部强制标准GB 50846-2012《住宅区和住宅建筑内光纤到户通信设施工程设计规范》的实施，就气吹微型光缆技术在相关工程中的应用进行探讨。
关键词：气吹微型光缆工程应用一、引言随着国家“实施宽带中国工程”、“加快推进宽带光纤接入网络建设”政策的推进和住建部强制标准GB 50846-2012《住宅区和住宅建筑内光纤到户通信设施工程设计规范》的实施，为提升宽带接入能力，满足构建下一代信息基础设施的迫切需要，各通信建设单位从自身生产和发展需要出发，均加大了对通信工程的建设力度。
本文通过对气吹微型光缆系统技术的介绍及在相关行业的应用，对通信工程建设模式的多样性和适用性问题，与行业内同仁共同探讨。
二、气吹微缆系统技术组成气吹微缆系统技术包括三个部分：硅芯管技术、微缆技术和气吹技术。
气吹微缆的管道分布如图1和图2所示。
图1 微管微缆图2 管道分布示意图1、硅芯管技术硅芯管一般使用高密度聚乙烯（HDPE）材料＋硅芯材料制成，制造时硅胶被同步挤压进高密度聚乙烯管道内壁，形成固体的永久性固体润滑硅芯层，可使硅芯管内壁摩擦系数≤0.15，比一般塑料管的摩擦系数小60%-70%，进一步降低了摩擦系数。
该润滑层与高密度聚乙烯管具有相同的物理和机械特性，即使重物压迫下也不变形，在制造工艺等方面具有较高的技术含量。
硅芯管在整个制造长度上要保持横截面积的一致性，管子的内外壁不能有针孔、裂纹、补丁、模具留痕或其它缺陷存在。
管子的外壁不得有润滑剂或其它污渍。
气吹微缆中的硅芯管通常由母管和微管组成，母管用来导入和保护内含微缆的微管，微管用来导入微缆。
母管一般使用规格为40/33mm的硅芯管，微管一般使用规格为10/8mm微管，微管常用规格参数表1、结构如图3所示。
表1 微管常用规格参数图3 导流槽内壁微管示意图为了进一步提高硅芯管管道的通信容量，根据工程需要会选用微管束或集束管技术。
微管微缆气吹的施工方案1. 简介微管微缆气吹是一种常用于通信、电力等领域的布线方式。
通过利用气体的压力，将微管和微缆从起点吹送至终点，以实现快速、便捷的布线。
本文将介绍微管微缆气吹的施工方案，包括准备工作、施工步骤和注意事项。
2. 准备工作在进行微管微缆气吹施工前，需做好以下准备工作：2.1 工具和材料准备•微管和微缆：根据实际需要选择适当规格的微管和微缆。
•气源设备：如气源管道、压缩机等。
•吹送工具：常用的吹送工具有气缆吹送器、气管、吹口等。
•接头和配件：用于连接微管、微缆和吹送工具。
2.2 环境准备•确保施工区域的通风良好。
•清理施工区域，确保没有杂物和障碍物。
3. 施工步骤3.1 将微管、微缆固定好首先，将微管或微缆固定在起点位置，并确保其处于稳定的状态。
可以使用胶带或扎带进行固定，确保微管或微缆的末端不会因气流推动而移动。
3.2 连接吹送工具将吹送工具与气源设备连接起来。
确保连接处牢固可靠，并紧密封闭，防止气体泄漏。
3.3 开启气源设备打开气源设备，调节气源压力，根据微管和微缆的规格确定合适的气压。
3.4 开始吹送在保持施工区域通风良好的情况下，当气流稳定后，将吹送工具缓慢插入微管或微缆的起点端。
逐渐推进吹送工具，并适当调整气源压力，控制吹送速度。
3.5 观察进度并调整在吹送过程中，及时观察微管或微缆的推送进度。
若遇到阻力或卡住现象，应停止吹送，并检查微管或微缆是否受到损坏或堵塞。
如果需要调整，可以根据具体情况调整气源压力或改变吹送方向。
3.6 完成吹送当微管或微缆吹送至终点后，关闭气源设备，并将吹送工具慢慢取出。
同时，确保微管或微缆的终点端稳定固定。
4. 注意事项在进行微管微缆气吹施工时，需要注意以下事项：•施工区域应保持通风良好，以避免气味及废气积聚。
•严格按照规范选择合适的微管和微缆规格。
•在吹送过程中，应密切观察微管或微缆的进度，并及时处理卡住或堵塞的情况。
•注意施工安全，避免刮伤皮肤或损坏设备。

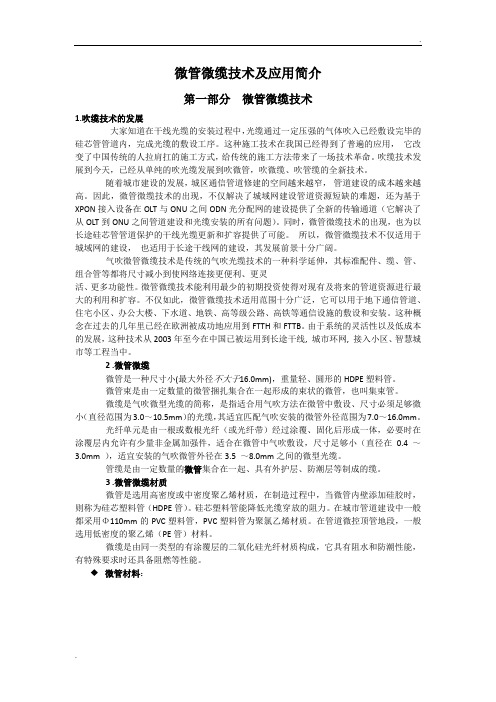

微管微缆技术及应用简介第一部分微管微缆技术1.吹缆技术的发展大家知道在干线光缆的安装过程中，光缆通过一定压强的气体吹入已经敷设完毕的硅芯管管道内，完成光缆的敷设工序。
这种施工技术在我国已经得到了普遍的应用，它改变了中国传统的人拉肩扛的施工方式，给传统的施工方法带来了一场技术革命。
吹缆技术发展到今天，已经从单纯的吹光缆发展到吹微管，吹微缆、吹管缆的全新技术。
随着城市建设的发展，城区通信管道修建的空间越来越窄，管道建设的成本越来越高。
因此，微管微缆技术的出现，不仅解决了城域网建设管道资源短缺的难题，还为基于XPON接入设备在OLT与ONU之间ODN光分配网的建设提供了全新的传输通道（它解决了从OLT到ONU之间管道建设和光缆安装的所有问题）。
同时，微管微缆技术的出现，也为以长途硅芯管管道保护的干线光缆更新和扩容提供了可能。
所以，微管微缆技术不仅适用于城域网的建设，也适用于长途干线网的建设，其发展前景十分广阔。
气吹微管微缆技术是传统的气吹光缆技术的一种科学延伸，其标准配件、缆、管、组合管等都将尺寸减小到使网络连接更便利、更灵活、更多功能性。
微管微缆技术能利用最少的初期投资使得对现有及将来的管道资源进行最大的利用和扩容。
不仅如此，微管微缆技术适用范围十分广泛，它可以用于地下通信管道、住宅小区、办公大楼、下水道、地铁、高等级公路、高铁等通信设施的敷设和安装。
这种概念在过去的几年里已经在欧洲被成功地应用到FTTH和FTTB。
由于系统的灵活性以及低成本的发展，这种技术从2003年至今在中国已被运用到长途干线, 城市环网, 接入小区、智慧城市等工程当中。
2 .微管微缆微管是一种尺寸小(最大外径不大于16.0mm)，重量轻、圆形的HDPE塑料管。
微管束是由一定数量的微管捆扎集合在一起形成的束状的微管，也叫集束管。
微缆是气吹微型光缆的简称，是指适合用气吹方法在微管中敷设、尺寸必须足够微小（直径范围为3.0～10.5mm）的光缆，其适宜匹配气吹安装的微管外径范围为7.0～16.0mm。
知识点气吹方法
一、教学目标：
掌握吹缆技术。
二、教学重点、难点：
气吹方法。
三、教学过程设计：
1知识点说明
气吹方法：气吹敷设缆/管是利用机械推进器把微管束或微缆推进管道，同时空气压缩机把强大的气流通过气吹机的密封仓送进管道，这种高速流动的气流在缆和管的外表形成一种拖曳力，促使缆和管前进。
常用方法接力气吹法、从中间向两端气吹、蛙跳气吹法。
2知识点内容
1）我们首先介绍气吹原理，气吹敷设缆和管束在管道内顺着地势起伏或方向的改变而顺利的前进，与传统牵引敷缆相反，光缆端头没有应力。
气吹法是目前最有效、最平安的敷缆方法之一。
2）接着重点讲解气吹方法：接力气吹法、从中间向两端气吹、蛙跳气吹法。
3）最后简单介绍影响气吹效果的主要因素。
3.知识点讲解
1）知识点引入：提出问题：吹揽技术如何？与普通敷缆技术比拟有何特点？从而引入本单元的内容。
2）结合气吹原理示意图，简单讲解气吹原理。
3）接着分别以示意图，生动、形象地讲解气吹方法。
4）最后简要介绍影响气吹效果的主要因素。
四、课后作业或思考题
1、气吹方法主要包括：接力气吹法、从中间向两端气吹和蛙跳气吹法。
2、简述气吹原理。
答：气吹敷设缆/管是利用机械推进器把微管束或微缆推进管道，同时空气压缩机把强大的气流通过气吹机的密封仓送进管道，这种高速流动的气流在缆和管的外表形成一种拖曳力，促使缆和管前进。
五、本节小结
气吹方法主要包括：接力气吹法、从中间向两端气吹和蛙跳气吹法。
在实际施工中，往往先采用第二种气吹法，然后采用第三种气吹法。
第四章吹缆技术一、吹缆工艺介绍1、硅芯管硅芯管由高密度聚乙烯制造。
其特点：硅胶被同步挤压进高密度聚乙烯管道内壁，形成固体的永久润滑层，该润滑层与高密度聚乙烯管具有相同的物理和机械特性，即使重物压迫下也不变形，可使硅芯管内壁摩擦系数≤0.15，比一般塑料管的摩擦系数小60%-70%。
2、光缆气吹敷设法：采用高压气流吹送的方式将光缆吹放到预先埋设的硅芯管中。
吹缆机将高压、高速的压缩空气吹入硅芯管，高压气流推动气封活塞，这样连接在光缆端部的气封活塞对光缆形成一个可设定的均匀的拉力，与此同时，吹缆机液压履带输送机构夹持着光缆向前输送形成一个输送力，拉力与输送力的组合，使穿入的光缆随高速气流一道以悬浮状态在管道内快速穿行。
3、光缆气吹敷设法的主要特点：（1）与其它的光缆敷设方法相比，光缆在敷设过程中所受的张力比较均匀而且小得多；（2）敷设过程简化，敷设光缆速度快；（3）一次敷设距离长，可以采用盘长较长的光缆，减少接头数，降低了衰耗；（4）管道线路上人孔、手孔数量可大大地减少；（5）.敷设作业使用的人力较少。
4、影响吹缆效果的主要因素：（1）地形地貌及硅芯管敷设质量的影响；（2）光缆外径与塑料管道内径之比；（3）光缆的单位长度重量及外皮材料（一般地，采用外皮为中密度聚乙烯的光缆气吹效果较好）；（4）吹缆点的选定，在上下坡的地段，尽可能选择由上往下吹的地点；（5）空气压缩机的性能参数；（6）施工时环境温度和湿度5、工艺参数的选取（1）一般光缆外径与硅芯管内径之比取0.35 - 0.6范围内。
（2）压缩空气压力和液压输送力最佳的压缩空气压力和液压输送力取决于每次作业时的不同工况，对于液压输送力，在吹缆机开始阶段要低一些，当进入硅芯管内的光缆较长时，逐渐增加液压输送力。
另外，在相对于管道来说直径较小的光缆进行吹缆作业时，建议对液压输送力进行限制，以减小光缆在管道中被折叠的潜在危险。
由于光缆前端的牵引力等于有效截面积（管道的截面积减去光缆的截面积）乘以压缩空气压力，故有效截面积越大，光缆上的牵引力也就越大。
Approved CheckedRevReferenceDatePA32011-03-10气吹式光纤和微缆技术说明（推荐）目录1通则 (2)1.1产品简介 (2)1.2适用安装环境 (2)1.3安装方式－中央式吹入 (2)1.4运输、储存要求 (2)1.5质量保证 (2)2气吹式光纤线路系统（以Ribbonet为例） (3)2.1直埋入地下微管（气吹式光纤） (3)2.2室内安装用微管（气吹式光纤） (4)2.3微管终端和附件 (5)2.4验证的系统 (5)2.5气吹式光纤单元 (5)2.6气吹式光纤安装工具 (6)3微型线缆系统（以Micronet为例） (8)3.1微管（micro线缆用） (8)3.2线缆 (9)4实际案例 (10)4.1广州电信职工宿舍楼FTTH项目 (10)4.2哈尔滨工业大学教授别墅区FTTH项目 (11)4.3重庆鼎固世纪新城FTTH项目 (11)4.4中国国家大剧院 & 台北101大厦 (12)4.5气吹式光纤光缆系统全球范围内应用 (13)5气吹式光纤系统应用优势 (14)Reference Approved CheckedRevDatePA32011-03-101 通则本章主要说明气吹式光线供应、安装及试验等相关规定。
1.1 产品简介气吹式光纤由微管（束）、光纤（束）及吹送光纤设备组合构成。
采用空气压缩机气流推动方式，作为牵引光纤束的动力来源，将光纤束快速送到微管中。
同一微管束不同的微管中可以混合吹送不同种类的光纤（束）。
为完成快速的安装和提高安装质量，所有的气吹式光线单元一端均带有国际标准的预制连接头。
1.2 适用安装环境包含室内（Indoor）直埋入地下（Direct Burial）2种环境。
采用先布放微管（束），再根据用户需求吹入光纤（束）的安装步骤。
1.3 安装方式－中央式吹入在微管网络布放完成后，光纤单元布放采用的是从用户端向局端吹入的方式。
气吹型微管微缆智能敷设施工工法气吹型微管微缆智能敷设施工工法一、前言气吹型微管微缆智能敷设施工工法是一种新型的施工工法，通过利用气流推送微管和微缆，实现了电力、通信和管道等基础设施的快速敷设。
该工法具有施工周期短、成本低、施工质量高的特点，已经在多个工程项目中得到了成功应用。
二、工法特点1. 施工周期短。
采用气吹型施工方式，无需开挖沟槽，避免了传统施工方式中的大量人力和机械设备投入，大大缩短了施工周期。
2. 成本低。
由于无需开挖沟槽，减少了大量人力和机械设备投入，从而降低了施工成本。
3.施工质量高。
通过使用智能控制系统，实现了对施工过程的精准控制和监测，保证了施工质量的稳定和可靠性。
三、适应范围气吹型微管微缆智能敷设工法适用于电力、通信和管道等基础设施的敷设。
特别适用于城市道路、河道、高速公路等施工空间局限、地质条件复杂的情况下。
四、工艺原理气吹型微管微缆智能敷设工法的施工工艺基于以下原理：1. 气流推送原理。
通过高压气流将微管和微缆推送到目标位置，实现敷设。
2. 智能控制原理。
利用智能控制系统对施工过程进行精准控制和监测，确保施工质量。
五、施工工艺1. 施工准备：清理施工场地、检查机具设备。
2. 管线布置：根据设计要求，在施工空间进行管线布置。
3. 气流推送：通过高压气流，将微管微缆推送到目标位置。
4. 固定和封闭：对推送完成的微管微缆进行固定和封闭，确保施工质量。
六、劳动组织根据工程规模和施工进度，合理组织人员，确保施工工艺的高效实施。
劳动组织应包括项目经理、技术人员、施工人员等。
七、机具设备1. 气源设备：提供高压气流，推送微管微缆。
2. 控制系统：实现对施工过程的精准控制和监测。
3. 微管微缆：根据设计要求选择合适的微管和微缆。
八、质量控制1. 施工前检查：检查机具设备是否正常运行。
2. 施工过程监测：使用智能控制系统对施工过程进行监测，确保施工质量稳定。
3. 施工后检查：对敷设的微管微缆进行检查和验收，确保质量达到设计要求。
微管微缆气吹系统气吹设备提纲一、英国CBS-飓风型光缆气吹机1、吹缆机简述2、吹缆机结构示意图3、吹缆机技术参数4、如何将吹缆机迅速转换为微管气吹机二、英国CBS-微风电子智能微缆气吹机三、英国CBS-Airstream履带式电子微缆气吹机四、英国CBS气吹设备的技术优势1、飓风型微管气吹机的3大优势2、CBS微缆气吹机的12大优势五、空压机系列1、美国Atlas-copco XAVS196空压机2、空气冷却器3、BN13小型空压机一、英国CBS-飓风型光缆气吹机光缆气吹机简述●气吹设备主要由两部分组成，一个铝制进气腔和一个光缆推进部分，设计用于提供一种有效的、安全的、和快速的光缆安装方式。
●气吹系统可以最大90米/分钟的速度，在地下预先埋设的管道中，气吹安装直径为6-32毫米的光缆，它主要是利用空气的拖拽原理来工作的。
●气吹设备由预先设置的压力解除阀和传感器提供保护。
●压缩空气通过流量计进入管道，液压推进部分控制光缆，电子控制部分可显示光缆的吹送速度和距离，如果遇到管道障碍，吹缆机可以自动停机以保护光缆不受损伤。
●气吹机安装在一个有高机动性能、可调节高度的有轮推车上，由一个液压动力源提供动力。
●气吹机可在必要时分拆开，放置于人井中吹缆（根据人井的尺寸）。
●气吹机利用两根7米长的液压软管与液压动力源进行连接。
●气吹系统通过CE认证。
1 光缆推进器 10 液压软管连接点（在单元后面）2 空气进气腔 11 紧急停止开关3 光缆夹具 12 机架水平脚座4 光缆导入器 13 工具盒5 旋转把手 14 机架6 液压控制板 15 链条驱动指示单元7 电子控制板8 空气开关阀9 空气软管连接点技术参数气吹设备操作性能：推力：0-120公斤推进速度：0-90米/分钟光缆尺寸：6-32毫米外径管道尺寸：10-63毫米外径液压驱动系统：工作压力：最大100帕流量：15升/分钟（建议）压力开关设置：100帕 12-32毫米外径光缆60帕 6-12毫米外径光缆减压阀设置： 110帕 12-32毫米外径光缆70帕 6-12毫米外径光缆空气系统：高压管接头（最小）：25毫米工作压力：12帕气流：空压机提供的气流应当是过滤过的和除湿过的；不同内径管道所需要的最小气流量：0-25毫米： 4立方米/分钟26-30毫米：5立方米/分钟31-35毫米：7立方米/分钟36-40毫米：10立方米/分钟41-44毫米：12立方米/分钟电子控制系统：电源：12伏直流保险丝：3.5amp尺寸和重量：高度：1230毫米长度：1060毫米宽度：700毫米重量：70公斤轮胎尺寸：3.00-4/260x85轮胎压力：1.72帕气吹设备进气腔结构示意图名称标准配置A管口卡 1个B管塞 1个C缆塞 1套D缆导向 1套E密封圈 10个/包液压和电子控制仪表盘1空气压力表2液压力表3速度控制柄4液压开关柄5电子控制仪表开关6紧急停机按钮7速度/距离数值显示8液压控制仪表盘9电子控制仪表盘如何在最短的时间内将您的吹缆机转换为微管气吹机呢？●只需一套转换配件（含专用马达两个、履带两根和导向配置一套）在短时间内就可以将您的吹缆机转换为一台高性能的微管气吹机。
●能够以约30-50米/分钟的速度将若干根7/10/12mm外径的微管通过不同的组合方式以气吹的方式敷设入直埋的管道中；●Tornado微管气吹机的设计理念是安全、稳定和有效的；●Tornado适用的管道外径：25-63mm；气吹微管履带的组合横截面下履带上履带横截面下履带上履带89180 89191 89180 891803×10mm 5×10mm横截面下履带上履带横截面下履带上履带89193 89191 89193 891933×12mm 4×12mmTornado转换配置示意图表Tornado转换配置3×10mm订购号名称89178 马达转换工具包（含两个50CC专用马达）89183 前端管导向89186 后端管导向89191 上履带1根89180 下履带1根Tornado转换配置3×12m订购号名称89178 马达转换工具包（含两个50CC专用马达）89184 前端管导向89188 后端管导向89191 上履带1根89193 下履带1根Tornado转换配置5×10mm订购号名称89178 马达转换工具包（含两个50CC专用马达）89182 前端管导向89187 后端管导向89180 上、下履带各1根（相同）89137 导向板Tornado转换配置4×12mm订购号名称89178 马达转换工具包（含两个50CC专用马达）89185 前端管导向89189 后端管导向89193 上、下履带各1根（相同）89137 导向板二、英国CBS-微风型微缆气吹机(电子智能型)微风型微缆气吹机●微风型微缆气吹机主要适用于微缆的气吹安装（FTTx）；●它以约68米/分钟的速度将2.5-8.0mm外径的微缆通过气吹的方式敷设入预埋的微管中；●适用的微管外径：5.0-12mm；简述：1、紧凑简洁的铝制结构，便携的机动性能，能同时适应在室内和室外的使用；2、在气吹纤细的微缆时，两个主驱动轮在提供推力的同时对微缆施加牢固的握紧力，对微纤提供足够的保护，避免凹折；3、主驱动轮的推力最大可达到16公斤，并可根据微缆的硬度来调整推力至最佳的吹缆效果；4、电子监控系统提供速度和距离的读出；包括紧急停止装置，当微缆在管道内遇到障碍时，可实现紧急停机，以达到保护微缆的目的；主要参数：适用微缆范围： 2.5-8.0mm适用微管范围： 5.0-12mm气吹速度： 0-68m/min最大推力： 16kg最大空气压力： 15bar气流量： 1m3/min电源： 110V ac 50/60HZ握紧力： 1-40kg（驱动轮对于微缆施加的力）为了让您可以根据实际情况使用微风型微缆气吹机，您可以根据以下列表中的选件做针对性的选择和配置微管塞配件微管外径订购号8mm 8954010mm 8954112mm 89542 微缆导向配件微缆外径订购号2.5-3.8mm 895203.8-8.0mm 89521微缆塞配件微缆外径订购号2.5-3.0mm 895303.0-3.8mm 895313.8-5.0mm 895325.0-6.4mm 895336.4-8.0mm 89534三、英国CBS-Airstream履带式电子微缆气吹机AIRSTREAM 的最新设计理念是通过双驱动原理，依靠最先进的伺服系统控制来提供扭矩和速度的精确性，以此来实现对微缆的最大驱动力和最大保护能力。
适合单人的安全操作、易于操控、简便维护和高可靠性是此机型的关键点。
AIRSTREAM可适用的微缆范围2.5-11 毫米,非常适用于大芯数微缆的气吹。
主要特点：自动汇集微缆于中心位置具有同步的高抓合力的驱动履带人机操作界面让操作更简便前行之外增加了倒车功能扭矩和速度控制的范围更广先进的数字伺服电机驱动系统适合单人操作操作遥控器可显示气吹速度和距离配备自动停机装置完备的气压阀和压力开关重量轻且体积紧凑主要参数：适用微缆尺寸（外径）：2.5 to 11mm适用管道尺寸（外径）：5.0 to 18mm最大推力：200N气吹速度( 可调节):0-260 ft/min (0-80m/min)适用气压: 145-215 psi (10-15 Bar)电源要求: 110/220 Volt AC宽度: 11.8” (300mm)长度: 18” (460mm)高度: 10.6” (270mm)净重: 31 lbs. (14kg)四、英国CBS气吹设备的技术优势1、飓风型光缆（微管）气吹机的3大优势：1)强大的液压驱动力，液压驱动力和气流量是决定气吹效果的两个重要因素，CBS气吹机的液压动力可以调节至120公斤，在管道条件不甚理想的状况下，如果气流量是恒定的，则可通过调节液压驱动力的方式而达到增加气吹长度的目的。
2)液压电子控制系统，CBS气吹机配备了先进的液压电子控制系统，人性化的设计使整个气吹系统更趋完美，所有的操作参数（包括液压力、空气压力、气吹长度和速度）可以在瞬间读出，并可利用速度控制柄和液压控制柄之间的组合控制使气吹过程达到最佳效果。
3)耐用的气吹机履带，CBS气吹机的履带是由特殊的聚酯合成物组成，抗腐蚀性强，并可以在气吹微管过程中，避免摩擦微管，保护微管强度。
2、CBS微缆气吹机的12大优势：1)工作方式为电动，提供更快速和稳定的速度，理想条件下的速度是68米/分钟左右。
2)适用微缆外径范围广，从1mm直至11毫米直径。
3)具备垂直爬坡能力约100米，方便大楼机房内的微缆接入。
4)独立的气吹密封仓，能承受15bar的空气压力。
5)最大推力可至16公斤，双面软接触，不打滑。
6)独特的倒车功能，使施工更灵巧方便。
7)橡塑驱动轮双向同步，不损伤微缆保护层，对微缆的表皮吹压无任何痕迹。
8)机身内部配有电子离合感应器，在遇到故障点，设备的推动力达到设定值后，为保护微缆，气吹机自动停机。
9)有紧急停机功能。
10)人机可分离11)气吹机的两个主驱动轮可进行微缆的倒盘，因此节约空压机油耗。
12)在气吹过程中可随时向管道内添加润滑剂，提高了气吹效果。
四、空压机1、美国Atlas-copco XAVS196空压机空压机参数请见下表2、空气冷却器吹缆过程中，进入管道内理想的压缩空气应是冷却和干燥的，这个过程由空气冷却机来完成；它将极大得提高气吹敷缆效果；它被安置在空压机和吹缆设备之间，输出的压缩空气通过一个气动马达，经过过滤和润滑，通过水分离器可自动冷凝排水，工作压力最大可达到13bar.通常情况下，当环境温度等于或高于32℃，或管道暴晒于阳光之下时，从施工效率和安全性出发，就需要使用压缩空气冷却机。
型号XAVS196额定工作压力下排气量 (ISO1217标准) 11.3立方米/分钟 (188升/秒) 额定工作压力13.8 bar最低工作压力 / 最高卸载压力 4 / 15.3 bar压缩级数 1储气罐容量42升压缩机润滑油容量24升排气温度110°C ( 标况 )压缩空气含油量<5 毫克/立方米燃油箱容量175升排气阀配置 3 x 3/4” G, 1 x 1.5” G标准参考工况大气压力1bar，相对湿度0%，环境温度20 °C标况下声压级 (ISO2125) 76 dB(A) +/- 3最高工作环境温度40 °C (使用PAROIL-S达到50 °C)最高工作海拔3000 米最低启动温度 (标准 / 选配冷启动装置) -10 °C / -20 °C柴油发动机参数道依茨 BF4M1013FC额定转速下输出功率118千瓦汽缸数直列4缸冷却系统PARCOOL发动机冷却液发动机冷却液容量16升发动机润滑油容量12升卸载 / 满载发动机转速1550 / 2300转/分钟卸载 / 满载油耗12.5 / 25.6千克/小时整机尺寸和重量移动拖车标准拖行速度20千米/小时长4394毫米 (含拖杆长度)宽1716毫米高1671毫米运输重量 ( 含润滑油、压缩机油、少量柴油 ) 1986千克超出极限工况范围请联系我们以获得相应数据，设计及参数的变更恕不另行通知。
