柱塞式油泵的磨损特征、鉴定与修理通用版

柱塞式油泵磨损特征、鉴定与修理引言柱塞式油泵是一种常见的液压传动装置，广泛应用于工程机械、汽车、航空航天等领域。

然而，由于工作环境的恶劣以及长时间的使用，柱塞式油泵可能出现磨损问题。

本文将介绍柱塞式油泵的磨损特征、鉴定方法以及相应的修理措施。

1. 柱塞式油泵的磨损特征柱塞式油泵的磨损特征主要表现在以下几个方面：1.柱塞与缸套的磨损：柱塞与缸套之间的磨损是柱塞式油泵最常见的问题之一。

磨损会导致柱塞与缸套之间的间隙增大，从而造成泵的压力下降，工作效率降低。

2.缸套内孔的磨损：缸套内孔的磨损是由于润滑不良、颗粒物质的进入或油液质量不合格等原因引起的。

缸套内孔的磨损会导致泄漏和压力下降。

3.柱塞销与槽孔的磨损：柱塞销与槽孔的磨损会导致柱塞无法正常运动，从而影响泵的工作性能。

4.阀板和阀座的磨损：阀板和阀座之间的磨损会导致阀门无法完全关闭或打开，进而影响油泵的工作效果。

2. 柱塞式油泵磨损的鉴定方法为了及时发现和准确鉴定柱塞式油泵的磨损情况，可以采取以下几种方法：1.外观检查：通过观察柱塞式油泵的外观，可以检查是否存在异物、损坏或变形等情况。

一旦发现异常，应及时处理。

2.测量参数：通过测量柱塞式油泵的工作参数，如压力、流量、温度等，可以判断泵的工作性能是否正常。

如果参数偏离了正常范围，可能是由于磨损造成的。

3.使用检测仪器：使用相应的检测仪器，如声频分析仪、振动测量仪等，对柱塞式油泵进行精确的测量和分析。

这些仪器可以帮助鉴定磨损的具体位置和程度。

3. 柱塞式油泵磨损的修理方法一旦确定柱塞式油泵存在磨损问题，应该及时采取修理措施，以恢复泵的正常工作状态。

以下是常用的修理方法：1.更换磨损部件：根据鉴定结果，更换柱塞、缸套、柱塞销、阀板等磨损严重的部件。

这样可以确保泵的工作性能和寿命。

2.修复磨损表面：对于磨损程度较轻的部件，可以采用修复的方法。

比如，对于柱塞与缸套之间的磨损，可以采用拓径或超声波研磨的方法修复。

柱塞式油泵的磨损特征、鉴定与修理范文柱塞式油泵是一种常见的液压泵，广泛应用于工程机械、汽车等领域。

由于使用频繁，柱塞式油泵很容易出现磨损问题。

本文将介绍柱塞式油泵的磨损特征、鉴定和修理方法。

一、柱塞式油泵的磨损特征1. 柱塞磨损：柱塞在缸体内的往复运动中，不可避免地会与缸体接触，长期摩擦易导致柱塞的磨损。

柱塞磨损一般表现为柱塞表面的磨粒、丝绒和划痕，严重时可能导致柱塞与缸体配合间隙过大，降低密封性能。

2. 缸体磨损：柱塞在缸体内运动时，不可避免地会对缸体表面产生磨损。

缸体磨损主要表现为缸体表面出现的磨粒和划痕，严重时可能导致柱塞和缸体配合间隙过大，降低泵的工作效率。

3. 柱塞组中心磨损：柱塞组中心通常由柱塞、活塞球和连接杆组成。

在长期运行中，柱塞与活塞球之间的接触面会逐渐磨损，导致间隙过大，影响柱塞组的工作性能。

二、柱塞式油泵磨损的鉴定方法1. 观察外观：通过观察柱塞和缸体的表面情况，查看是否有明显的磨粒和划痕。

若柱塞和缸体表面光滑无明显磨损，则磨损程度较小；若表面出现大量磨粒和划痕，则磨损程度较大。

2. 测量配合间隙：使用游标卡尺等测量工具，测量柱塞与缸体之间的配合间隙。

若间隙过大，则说明柱塞或缸体有磨损问题。

3. 测量柱塞组中心间隙：同样使用测量工具测量柱塞组中心的配合间隙。

若间隙过大，则说明柱塞组中心已经磨损。

三、柱塞式油泵磨损的修理方法1. 磨损较轻时，可以采用研磨方法修复。

将柱塞和缸体分别装夹在研磨机上，用砂轮轻轻研磨表面，去除磨损层，使表面平整光滑。

研磨后要清理干净，以防止砂尘进入泵内。

2. 磨损较严重时，需要更换柱塞和缸体。

根据实际情况选择合适的柱塞和缸体，并注意密封性能和配合间隙。

3. 柱塞组中心磨损较大时，可以更换柱塞、活塞球和连接杆。

选择合适的配件，并注意安装时的配合间隙和润滑。

修理后的柱塞式油泵应经过试验运行，检查修复效果，确保其正常工作。

修理过程中，要保持清洁，避免砂尘和杂质进入泵内，影响工作效果。

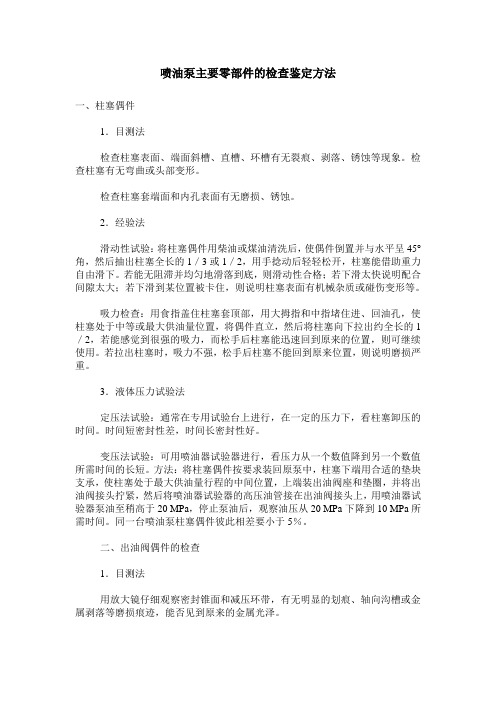

喷油泵主要零部件的检查鉴定方法一、柱塞偶件1．目测法检查柱塞表面、端面斜槽、直槽、环槽有无裂痕、剥落、锈蚀等现象。

检查柱塞有无弯曲或头部变形。

检查柱塞套端面和内孔表面有无磨损、锈蚀。

2．经验法滑动性试验：将柱塞偶件用柴油或煤油清洗后，使偶件倒置并与水平呈45°角，然后抽出柱塞全长的1／3或1／2，用手捻动后轻轻松开，柱塞能借助重力自由滑下。

若能无阻滞并均匀地滑落到底，则滑动性合格；若下滑太快说明配合间隙太大；若下滑到某位置被卡住，则说明柱塞表面有机械杂质或碰伤变形等。

吸力检查：用食指盖住柱塞套顶部，用大拇指和中指堵住进、回油孔，使柱塞处于中等或最大供油量位置，将偶件直立，然后将柱塞向下拉出约全长的1／2，若能感觉到很强的吸力，而松手后柱塞能迅速回到原来的位置，则可继续使用。

若拉出柱塞时，吸力不强，松手后柱塞不能回到原来位置，则说明磨损严重。

3．液体压力试验法定压法试验：通常在专用试验台上进行，在一定的压力下，看柱塞卸压的时间。

时间短密封性差，时间长密封性好。

变压法试验：可用喷油器试验器进行，看压力从一个数值降到另一个数值所需时间的长短。

方法：将柱塞偶件按要求装回原泵中，柱塞下端用合适的垫块支承，使柱塞处于最大供油量行程的中间位置，上端装出油阀座和垫圈，并将出油阀接头拧紧，然后将喷油器试验器的高压油管接在出油阀接头上，用喷油器试验器泵油至稍高于20 MPa，停止泵油后，观察油压从20 MPa下降到10 MPa所需时间。

同一台喷油泵柱塞偶件彼此相差要小于5％。

二、出油阀偶件的检查1．目测法用放大镜仔细观察密封锥面和减压环带，有无明显的划痕、轴向沟槽或金属剥落等磨损痕迹，能否见到原来的金属光泽。

2．经验法密封锥面检验：用大拇指和中指拿住出油阀座，食指抵住出油阀芯，用嘴对准出油阀孔吸气并移于嘴唇，若能吸住，说明密封性良好减压环带检验：把出油阀偶件放入清洁的柴油中清洗，用手指密封出油阀底面。

拉出出油阀减压环带时，感到有吸力，压入时感到有压力，说明密封性良好。

柱塞泵常见故障原因分析及防备措施柱塞泵作为工业生产中常用的一种泵类，在使用中难免会显现一些故障。

本文将针对柱塞泵的常见故障进行分析，并提出防备措施。

一、泵体磨损或泄漏泵体磨损或泄漏是柱塞泵使用中的一个常见问题。

重要原因是在泵体内部的运动部件（如柱塞、活塞）与泵体接触面耐磨性和密封性的衰减。

这种问题的解决方法一般为更换配件。

防备措施：1. 选用材质好、加工精度高的泵体和配件。

2. 依据工作流量和气压选用合适的泵型。

3. 做好常规维护，定期检查泵体、柱塞等是否有磨损。

二、泵的内部异物在某些情况下，泵内可能会有异物进入泵体内，如铁屑、沙子等。

这些异物在泵内会拦阻运动部件的运动，甚至造成损坏。

防备措施：1. 安装一个合适的滤网，用于过滤杂质。

2. 清除工作地点，在使用前检查杂质。

三、密封和联接处显现问题应力和外部振动等因素可能会导致泵体的密封和联接处显现问题。

防备措施：1. 确保泵体和管道之间的联接处紧固。

2. 定期检查连接处。

四、泵的压力和流量不达标在某些情况下，泵的压力和流量不符合预期或设计要求。

重要原因是泵的设计选择不当或者泵的配件选用不合适等。

防备措施：1.依据系统要求选用合适的泵型，并依据系统要求调整泵的参数，确保泵的性能符合应用。

2.选用合适的配件，如泵座、气缸等。

五、泵的运动部件损坏泵的运动部件包括柱塞、活塞、连杆、齿轮等等。

运动部件的损坏重要来自外界力和耐久性差。

当泵的运动部件被强制损坏时，将需要更换配件。

防备措施：1. 选用材质好、结构合理的运动部件2. 依据泵的要求定期更换配件3. 削减外部对泵的振动综上所述，对于柱塞泵，需要在使用中常常检查和维护和修理，以保证其正常使用和性能表现。

在使用前，需要进行充分的防备、检查和维护，以防备泵显现故障，从而削减生产中的削减不必要的延迟，提高生产效率，保障产品质量。

柱塞式油泵的磨损特征、鉴定与修理柱塞式油泵是一种常见的液压泵，广泛应用于各种工业机械和设备中。

然而，长期的使用和不当的维护可能导致柱塞式油泵出现磨损问题。

本文将介绍柱塞式油泵的磨损特征，鉴定方法和修理步骤。

一、柱塞式油泵的磨损特征1. 柱塞磨损：柱塞与油泵转子之间的接触会引起磨损，导致柱塞失去密封性能，产生泄漏。

柱塞磨损的主要特征是表面出现划痕和磨痕。

2. 柱塞套磨损：油泵转子与柱塞套之间的接触同样会引起磨损，导致柱塞套失去密封性能，产生泄漏。

柱塞套磨损的主要特征是表面出现划痕和磨痕。

3. 搅拌器磨损：搅拌器是柱塞式油泵的关键部件，其转动会产生高速液流，引起搅拌器与泵体之间的摩擦，导致磨损。

搅拌器磨损的主要特征是表面出现划痕和磨痕。

4. 泵体磨损：经常使用的柱塞式油泵泵体也会出现磨损，主要是由于液压油中的杂质导致泵体表面被磨损。

泵体磨损的主要特征是表面出现划痕和磨痕。

二、柱塞式油泵磨损的鉴定方法1. 监测油泵的工作噪音和振动：柱塞式油泵磨损后，工作过程中会出现噪音和振动的增大。

使用专业的振动测量仪器和噪音测量仪器，可以对油泵的工作状态进行监测和分析，评估磨损情况。

2. 检查工作流量和工作压力：柱塞式油泵磨损后，工作流量和工作压力会降低。

使用流量计和压力表等仪器，可以对油泵的工作参数进行测量和比较，判断是否存在磨损。

3. 检查柱塞和柱塞套的外观：通过拆卸柱塞式油泵，检查柱塞和柱塞套的表面状态。

如果表面出现划痕和磨痕，可以判断柱塞或柱塞套存在磨损。

4. 检查搅拌器和泵体的外观：同样通过拆卸柱塞式油泵，检查搅拌器和泵体的表面状态。

如果表面出现划痕和磨痕，可以判断搅拌器或泵体存在磨损。

三、柱塞式油泵的修理步骤1. 更换磨损的柱塞：根据鉴定结果，确定哪些柱塞存在磨损问题，然后将磨损的柱塞拆卸下来，安装新的柱塞。

在安装过程中，要注意正确的安装位置和固定方式。

2. 更换磨损的柱塞套：根据鉴定结果，确定哪些柱塞套存在磨损问题，然后将磨损的柱塞套拆卸下来，安装新的柱塞套。

柱塞泵典型故障的快速修复柱塞泵柱塞球头的磨损直接影响到泵的使用性能。

导致系统工作压力降低或不能正常工作，快速修复，可使其恢复性能。

我一台W LY63型挖掘机在作业过程中，突然出现工作装置无力，挖掘、提升速度缓慢; 液压柱塞泵的出油管振动厉害，驾驶员调整溢流阀的压力后，依然振动，并将油管多次振裂。

拆开油泵后发现有大量的铁屑，压紧柱塞球头的压盘已碎，柱塞球头有6个已严重磨损，(柱塞与缸体、缸体与配流盘都完好无损)，磨损的球头在没有压盘的控制下，与滑靴不能建立起油膜，继而产生剧烈的液压冲击，致使油管振动而破裂。

施工现场要求快速修复球头，配制压盘。

具体修复方法:(1)经测量柱塞球头直径为￠27mm，如能只修复球头，就方便快捷了。

于是找来一个与柱塞球头大小完全相等的单向推力球轴承用钢球，由于轴承用的钢球材质是轴承用钢，坚硬而耐磨，能满足柱塞球头的使用要求。

(2)将钢球退火后，随炉保温冷却。

如果在野外，可采取氧一乙炔火焰加热，用砂土保温冷却。

目的是降低其硬度，以便于钻削加工。

(3)将磨损的球头用车床加工出直径￠12mm、长16mm的圆柱，并将其加工成细牙螺纹M12×1×14。

同时在根部加工出一小段带圆弧面的边线圆柱(直径为￠14mm，长1mm)，以方便与钢球的圆弧面相配合。

(图1)(4)将退火后的钢球，钻出￠11mm的孔，孔深21mm，并对孔口进行锪孔，深1mm(直径方向)，孔径与磨损球头根部留出的带圆弧面边线圆柱的直径相同。

攻出细牙螺纹M12×1×18，并钻出润滑小孔 .(5)将加工好的内外螺纹相互配合并拧固紧，测量尺寸，检查是否符合要求。

合格后，对钢球淬火，恢复其硬度和耐磨性，并用水磨砂布沾油抛光。

(图3)(6)配作压盘，安装泵体，开机调试，油管振动消失，一切恢复正常。

传统方法修复，须更换柱塞或新泵，费用高，而采用本应急方法修复费用低，节约资源，修复快，不误工，且性能完全能满足需要。

柱塞泵在我们使用中，会经常遇到各种故障，导致液压系统无法正常工作，本文就列举出一些柱塞泵常见维修方法，将一些常见的故障及与之对应的维修方法分享给大家。

力士乐A6VM系列柱塞泵1.液压泵输出流量不足或不输出油液(1) 吸入量不足。

原因是吸油管路上的阻力过大或补油量不足。

如泵的转速过大，油箱中液面过低，进油管漏气，滤油器堵塞等。

(2) 泄漏量过大。

原因是泵的间隙过大，密封不良造成。

如配油盘被金属碎片、铁屑等划伤，端面漏油；变量机构中的单向阀密圭寸面配合不好，泵体和配油盘的支承面有砂眼或研痕等。

可以通过检查泵体内液压油中混杂的异物判别泵被损坏的部位。

(3 )倾斜盘倾角太小，泵的排量少，这需要调节变量活塞，增加斜盘倾角。

2•中位时排油量不为零变量式轴向柱塞泵的斜盘倾角为零时称为中位，此时泵的输出流量应为零。

但有时会出现中位偏离调整机构中点的现象，在中点时仍有流量输出。

其原因是控制器的位置偏离、松动或损伤，需要重新调零、紧固或更换。

泵的角度维持力不够、倾斜角耳轴磨损也会产生这种现象。

3．输出流量波动输出流量波动与很多因素有关。

对变量泵可以认为是变量机构的控制不佳造成，如异物进入变量机构，在控制活塞上划出阶痕、磨痕、伤痕等，造成控制活塞运动不稳定。

由于放大器能量不足或零件损坏、含有弹簧的控制活塞的阻尼器效能差，都会造成控制活塞运动不稳定。

流量不稳定又往往伴随着压力波动。

这类故障一般要拆开液压泵，更换受损零部件，加大阻尼，提高弹簧刚度和控制压力等。

4．输出压力异常泵的输出压力是由负载决定的，与输入转矩近似成正比。

输出压力异常有两种故障。

(1)输出压力过低当泵在自吸状态下，若进油管路漏气或系统中液压缸、单向阀、换向阀等有较大的泄漏，均会使压力升不上去。

这需要找出漏气处，紧固、更换密封件，即可提高压力。

溢流阀有故障或调整压力低，系统压力也上不去，应重新调整压力或检修溢流阀。

如果液压泵的缸体与配流盘产生偏差造成大量泄漏，严重时，缸体可能破裂，则应重新研磨配合面或更换液压泵。

喷油泵主要零部件的检查鉴定方法喷油泵是供给发动机燃油的关键部件之一，其主要零部件包括柱塞、配油泵、前后进油阀、进油滤清器、回油阀和喷口等。

为确保喷油泵的正常工作和延长使用寿命，需要定期进行检查和鉴定。

下面将详细介绍喷油泵主要零部件的检查鉴定方法。

1. 柱塞（Plunger）：柱塞是喷油泵中主要工作部件，其在高压油管内上下运动来调整燃油喷射的时间和量。

柱塞的表面应光滑且不应有明显的磨损和划痕，如果有，则需要更换。

此外，柱塞应具有一定的弹性，使用手指轻轻按压柱塞，应能正常弹回，且没有卡住的感觉。

2. 配油泵（Injection Pump）：配油泵负责将燃油从油箱中吸入，并提供高压供给给柱塞。

配油泵应保持清洁，无异物和杂质。

检查时应注意油泵的外观是否有生锈和漏油现象。

同时，可以通过检查配油泵的油口是否正常工作来判断其是否损坏。

3.前后进油阀：前后进油阀是喷油泵内燃油进出口的控制阀门，其主要作用是确保燃油进出泵的顺序和压力。

检查前后进油阀时应注意其密封性能，阀门是否有卡滞或损坏的现象。

可以通过关闭阀门后施加压力并观察是否有泄漏来鉴定其工作状态。

4.进油滤清器：进油滤清器是喷油泵中的一个重要部件，其主要作用是过滤燃油中的杂质和污染物，保护喷油泵的正常运行。

检查进油滤清器时，应拆卸滤清器并检查滤芯的清洁度和损坏程度。

如果滤芯呈现较脏的状态或有明显磨损，则需要更换滤芯。

5.回油阀：回油阀是喷油泵中的一个重要部件，主要用于回收燃油，避免燃油的浪费。

检查回油阀时，应检查其密封性能和弹性，防止出现泄漏和卡滞现象。

可以通过加压后观察是否有燃油泄漏来鉴定回油阀的工作状态。

6.喷口：喷口是喷油泵中燃油进入汽缸的部位，其主要通过调整喷孔的大小和方向来控制燃油的喷射特性。

检查喷口时，应注意喷孔是否阻塞或变形，喷口是否有明显的磨损和损坏。

喷口泄漏会导致燃油喷射不均匀，影响发动机的工作效果。

综上所述，喷油泵主要零部件的检查鉴定方法包括外观检查、密封性检查、弹性检查、加压检查和功能检查等。
