1.2.1 柱塞式喷油泵拆装与调试(借鉴材料)

实验报告2：柱塞泵的拆装实验
引言
柱塞泵是一种常用的液压泵，用于输送高压液体。

拆装柱塞泵是维修和保养液压系统时的常见操作。

本次实验旨在通过拆装柱塞泵来熟悉柱塞泵的结构和工作原理。

实验步骤
1. 准备工作：确保实验环境安全，并配备所需工具和材料。

2. 拆除柱塞泵：先将柱塞泵固定在辅助设备上，然后逐步拆除泵的各个零件，按顺序进行标记并记录。

3. 清洗零件：将拆下的零件进行清洗，并清除零件表面的污垢和沉积物。

4. 审查和检修零件：仔细检查和测量各个零件的磨损和损坏情况，对受损的零件进行修复或更换。

5. 涂抹润滑剂：在零件表面涂抹适当的润滑剂，以确保柱塞泵在工作时的顺畅程度。

6. 安装柱塞泵：按照拆卸时的相反顺序，将清洗和检修后的零件逐步安装到柱塞泵上。

7. 检查和测试：在安装完成后，进行柱塞泵的检查和测试，确保其正常工作并无渗漏。

结论
通过本次实验，我们了解了柱塞泵的结构和工作原理，并学会了拆装柱塞泵的步骤。

掌握柱塞泵的拆装技巧对于维修和保养液压系统非常重要，能够帮助我们快速解决相关问题。

参考文献。

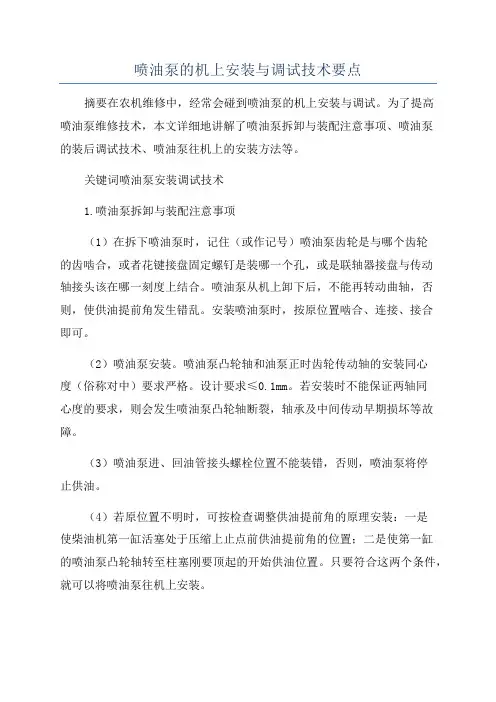

喷油泵的机上安装与调试技术要点摘要在农机维修中，经常会碰到喷油泵的机上安装与调试。

为了提高喷油泵维修技术，本文详细地讲解了喷油泵拆卸与装配注意事项、喷油泵的装后调试技术、喷油泵往机上的安装方法等。

关键词喷油泵安装调试技术1.喷油泵拆卸与装配注意事项（1）在拆下喷油泵时，记住（或作记号）喷油泵齿轮是与哪个齿轮的齿啮合，或者花键接盘固定螺钉是装哪一个孔，或是联轴器接盘与传动轴接头该在哪一刻度上结合。

喷油泵从机上卸下后，不能再转动曲轴，否则，使供油提前角发生错乱。

安装喷油泵时，按原位置啮合、连接、接合即可。

（2）喷油泵安装。

喷油泵凸轮轴和油泵正时齿轮传动轴的安装同心度（俗称对中）要求严格。

设计要求≤0.1mm。

若安装时不能保证两轴同心度的要求，则会发生喷油泵凸轮轴断裂，轴承及中间传动早期损坏等故障。

（3）喷油泵进、回油管接头螺栓位置不能装错，否则，喷油泵将停止供油。

（4）若原位置不明时，可按检查调整供油提前角的原理安装：一是使柴油机第一缸活塞处于压缩上止点前供油提前角的位置；二是使第一缸的喷油泵凸轮轴转至柱塞刚要顶起的开始供油位置。

只要符合这两个条件，就可以将喷油泵往机上安装。

（5）如果怀疑喷油泵安装不对，可用检查供油提前角是否正确的方法来验证。

2.喷油泵装后调试（1）供油时间调整。

先拆下第一缸高压油管，在出油阀紧座上安装试油管，将操纵手柄置于最大供油位置，用螺丝刀撬动柱塞下端压油，当玻璃管中油面开始冒油时，即为该缸供油始点，此时应记下飞轮外圈上所指的刻度，并以此为按工作顺序逐缸给予检查。

若各缸喷油提前角不在标准范围内（B型泵提前角为28°～31°；II号泵为25°～28°），且误差较小，偏差同向，同时不大于1°时，则可能是联轴器的螺钉松动，应及时予以调整。

若各缸供油提前角不在规定范围且大小不一致，则是由于各零件装配或磨损不一原因所致。

（2）喷油泵供油量调整。

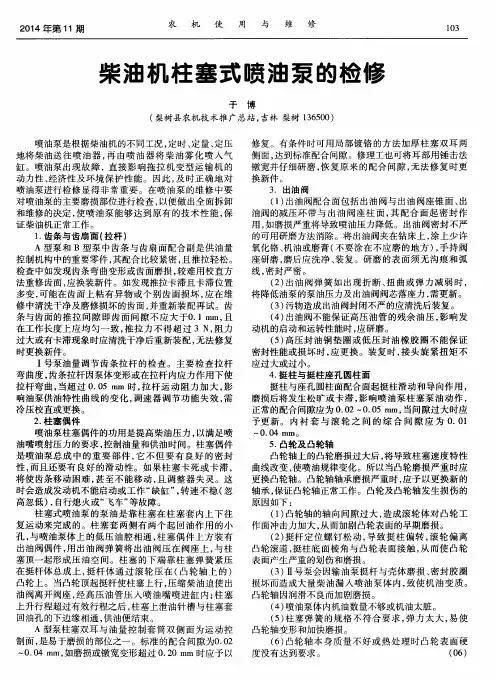

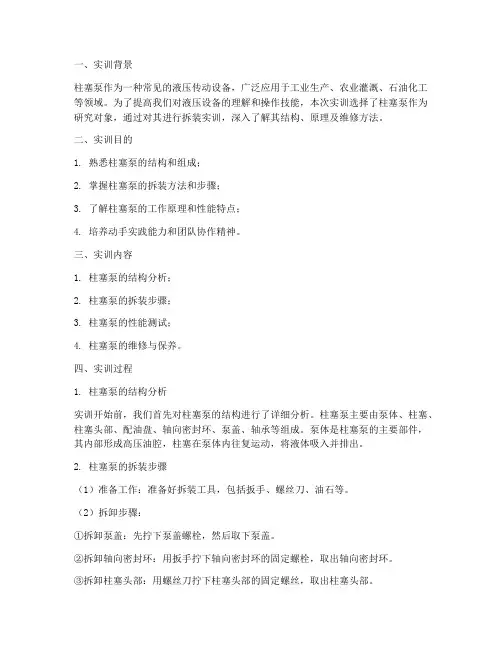

一、实训背景柱塞泵作为一种常见的液压传动设备，广泛应用于工业生产、农业灌溉、石油化工等领域。

为了提高我们对液压设备的理解和操作技能，本次实训选择了柱塞泵作为研究对象，通过对其进行拆装实训，深入了解其结构、原理及维修方法。

二、实训目的1. 熟悉柱塞泵的结构和组成；2. 掌握柱塞泵的拆装方法和步骤；3. 了解柱塞泵的工作原理和性能特点；4. 培养动手实践能力和团队协作精神。

三、实训内容1. 柱塞泵的结构分析；2. 柱塞泵的拆装步骤；3. 柱塞泵的性能测试；4. 柱塞泵的维修与保养。

四、实训过程1. 柱塞泵的结构分析实训开始前，我们首先对柱塞泵的结构进行了详细分析。

柱塞泵主要由泵体、柱塞、柱塞头部、配油盘、轴向密封环、泵盖、轴承等组成。

泵体是柱塞泵的主要部件，其内部形成高压油腔，柱塞在泵体内往复运动，将液体吸入并排出。

2. 柱塞泵的拆装步骤（1）准备工作：准备好拆装工具，包括扳手、螺丝刀、油石等。

（2）拆卸步骤：①拆卸泵盖：先拧下泵盖螺栓，然后取下泵盖。

②拆卸轴向密封环：用扳手拧下轴向密封环的固定螺栓，取出轴向密封环。

③拆卸柱塞头部：用螺丝刀拧下柱塞头部的固定螺丝，取出柱塞头部。

④拆卸柱塞：将柱塞从泵体内取出。

⑤拆卸配油盘：用扳手拧下配油盘的固定螺栓，取出配油盘。

⑥拆卸轴承：用扳手拧下轴承的固定螺栓，取出轴承。

（3）装配步骤：①装配轴承：将轴承装入泵体内，用固定螺栓拧紧。

②装配配油盘：将配油盘装入泵体内，用固定螺栓拧紧。

③装配柱塞：将柱塞装入泵体内，用柱塞头部固定螺丝拧紧。

④装配轴向密封环：将轴向密封环装入泵体内，用固定螺栓拧紧。

⑤装配柱塞头部：将柱塞头部装入泵体内，用固定螺丝拧紧。

⑥装配泵盖：将泵盖装入泵体内，用螺栓拧紧。

3. 柱塞泵的性能测试在拆装完成后，我们对柱塞泵进行了性能测试，包括流量、压力、效率等参数的测量。

通过测试，了解柱塞泵的实际工作性能，为后续维修和保养提供依据。

4. 柱塞泵的维修与保养根据测试结果，我们对柱塞泵进行了必要的维修和保养。

实验一汽车发动机整机拆装与调整（实验代码03021015*）一、实验目的和任务在指导老师的指导下，通过对各种典型发动机的观察分析，并对一台多缸发动机的拆装和主要部位检察调整，熟悉车用发动机由哪些机构和系统组成，初步掌握发动机的基本工作原理，整机结构特点，拆装要点，以及主要配合面的检察部位和调整方法。

二、实验仪器、设备及材料供实验用465或462汽油机一台，拆装工具各一套，塞尺、活塞环拆装钳、扭力扳手各一把。

三、实验原理及步骤（一）拆装一台其汽油机，初步了解发动机各机构和系统由哪些零部件组成，各机构和系统零部件的名称、作用、相互位置关系、构造特点、运动规律。

拆卸时，先拆除发动机外部的所有附件，然后拆卸配气机构的部分零部件，卸下缸盖及油底壳，必要时拆卸正时齿轮室和飞轮。

（二）机体零件与曲柄连杆机构的拆装与调整1、机体零件的拆装，包括机体、缸盖、气缸垫、缸盖螺栓等。

取下汽缸盖罩，拆掉进、排气歧管，打开正时齿轮室罩盖，取下上、下正时齿轮和张紧轮即传动皮带，取下正时齿轮室后盖。

按从四周往中间的顺序拧松前后缸盖螺栓，拆掉缸盖。

注意防松装置，注意缸垫的正反面等。

将发动机翻转，拆掉油底壳，拆卸机油泵出油管及油泵。

转动曲轴至最方便的位置，拆掉连杆盖，推动连杆，以缸体上都取出活塞连杆总成，注意顺序。

拆下全部主轴承盖，抬出曲轴总成，然后把轴承盖按各自序号装回缸体，轻带螺栓。

发动机的装配时按拆卸的相反过程装配：装配主轴承盖螺栓的扭紧力矩为43～48N.m, 在扭紧时,应按规定的顺序逐渐而均匀地拧紧。

初始拧紧力矩为20～32N.m,分几次最终拧到规定力矩。

注意:在主轴承盖初次拧紧及每次进一步拧紧后,均应用手转动曲轴,确保曲轴能轻快地转动。

装配连杆大端盖紧固螺母的拧紧力矩为28～32N.m。

气缸盖拧紧时注意从中间往两边分两次均匀拧紧。

拧紧力矩为55～60N.M。

2、曲柄连杆机构的拆装与调整，包括对活塞连杆组和曲轴飞轮组各零部件的拆装。

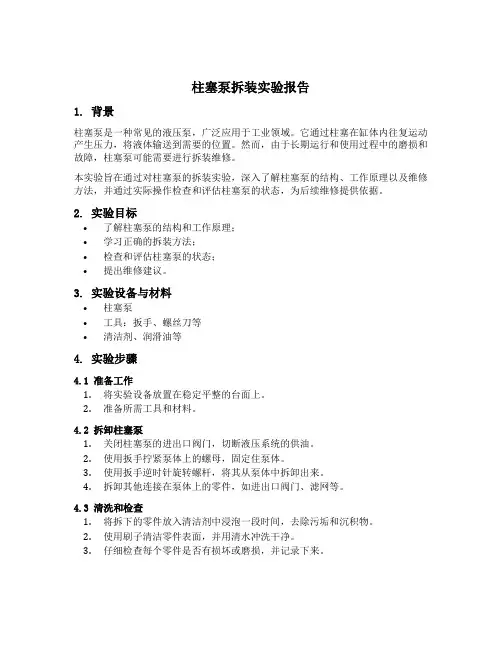

柱塞泵拆装实验报告1. 背景柱塞泵是一种常见的液压泵，广泛应用于工业领域。

它通过柱塞在缸体内往复运动产生压力，将液体输送到需要的位置。

然而，由于长期运行和使用过程中的磨损和故障，柱塞泵可能需要进行拆装维修。

本实验旨在通过对柱塞泵的拆装实验，深入了解柱塞泵的结构、工作原理以及维修方法，并通过实际操作检查和评估柱塞泵的状态，为后续维修提供依据。

2. 实验目标•了解柱塞泵的结构和工作原理；•学习正确的拆装方法；•检查和评估柱塞泵的状态；•提出维修建议。

3. 实验设备与材料•柱塞泵•工具：扳手、螺丝刀等•清洁剂、润滑油等4. 实验步骤4.1 准备工作1.将实验设备放置在稳定平整的台面上。

2.准备所需工具和材料。

4.2 拆卸柱塞泵1.关闭柱塞泵的进出口阀门，切断液压系统的供油。

2.使用扳手拧紧泵体上的螺母，固定住泵体。

3.使用扳手逆时针旋转螺杆，将其从泵体中拆卸出来。

4.拆卸其他连接在泵体上的零件，如进出口阀门、滤网等。

4.3 清洗和检查1.将拆下的零件放入清洁剂中浸泡一段时间，去除污垢和沉积物。

2.使用刷子清洁零件表面，并用清水冲洗干净。

3.仔细检查每个零件是否有损坏或磨损，并记录下来。

4.4 维修和更换部件1.根据检查结果，决定是否需要维修或更换某些部件。

2.如果发现某个柱塞磨损严重，可以使用合适规格的新柱塞进行更换。

3.对其他部件进行维修或更换，并确保安装正确。

4.5 组装柱塞泵1.将已经清洗和维修的零件按照正确的顺序组装回泵体中。

2.使用扳手逆时针旋转螺杆，将其安装回泵体中。

3.确保每个连接处都紧固牢固。

4.6 检查和测试1.打开柱塞泵的进出口阀门，恢复液压系统供油。

2.启动液压系统，观察柱塞泵是否正常工作。

3.测试柱塞泵的压力和流量，确保其满足要求。

5. 实验结果与分析经过拆装实验后，我们对柱塞泵进行了全面检查和维修。

根据检查结果，我们发现某些部件存在磨损或损坏情况，并及时进行了更换或修复。

在重新组装后，柱塞泵能够正常工作，并且压力和流量符合要求。

实验四喷油泵拆装装一、目的与要求通过拆装和分析研究，熟悉柱塞式喷油泵和调速器的构造、工作原理及拆装要点。

掌握柱塞式喷油泵向发动机安装的方法及注意事项。

二、设备、仪器和工具Ⅱ号泵BⅡ4—75（带调速器总成）一台。

柱塞式喷油泵实验台一台，清洗存放精密偶件油盘若干，出油阀座拉出器等拆装专用工具一套。

0.02毫米游标尺一把。

4115、195柴油机各一台，定时管1只、钢卷尺一盒。

三、进行的方法、步骤及注意事项（一）柱塞式喷油泵1．拆卸拆卸时应注意：（1）上、下泵体分离时，应使泵体平放，然后将泵头缓慢拆下，以免内部另件散落、碰毛。

（2）出油阀座应用专用工具拉出。

（3）拆卸凸轮轴时，将泵体两端轴承盖拆掉后，即可抽出，其上的滚柱轴承内外圈则需用专用工具拉出。

2．分析研究柱塞式喷油泵的总体布置、组成、构成和工作原理。

并着重研究喷油泵高压的产生、供油量及供油时间的控制和出油阀的作用。

3．装配装配时应注意：（1）柱塞偶件装配前，使柱塞付与水平面成45o方向斜置。

将柱塞拉出（约为工作长度的三分之一）。

放手后，柱塞能借自重自由落下，无卡滞现象。

（2）装凸轮轴时应辨清方向，不得装反，以免供油顺序错乱。

（3）滚轮体总成高度H=25.8+0.5毫米，垫块磨损时，可先翻一面使用。

如需更换垫块时，应按规定高度配置。

（4）凸轮轴的轴向间隙可借改变泵体两端端面的垫片厚度来调整。

要求间隙不大于0.7毫米。

检查间隙时，不装泵头或将四个柱塞弹簧顶起，轮轴应转动灵活，两侧的垫片厚度应基本一致，二者相差以不超过0.5毫米为宜。

（5）泵头上的四个柱塞套定位螺钉不得顶住柱塞套。

同时要与柱塞套回油孔保持一定距离。

（6）出油阀紧座的拧紧力矩应为6~7公斤米，不要拧得太紧，以免压碎铜垫。

拧紧后，柱塞在柱塞套中的任何位置都应运动灵活。

（7）上、下泵体合拢时，仍应将泵体平放。

并注意将调节臂全部潜入调节叉中。

然后，对角线均匀上紧螺母。

合拢后，用手转动凸轮轴。

不得有发卡现象，拉动拉杆时应灵活无阻。

柴油机喷油泵检修与调整实验报告总结柴油机喷油泵检修与调整实验报告总结一、引言柴油机喷油泵是柴油机燃料供给系统的核心部件，其工作状态直接影响着柴油机的性能和经济性。

为了保证柴油机的正常运行，我们进行了喷油泵的检修与调整实验。

二、实验目的本次实验旨在掌握柴油机喷油泵的结构和工作原理，学习喷油泵的检修与调整方法，并通过实际操作加深对相关知识的理解。

三、实验内容1. 喷油泵拆卸：根据教材指导，拆卸柴油机上的喷油泵，并将其分解为各个零部件。

2. 零部件清洗：使用适当的清洗剂清洗各个零部件，确保其表面干净无污垢。

3. 零部件检查：对清洗后的零部件进行仔细检查，查看是否有磨损、损坏或变形等情况。

4. 零部件更换：根据需要，更换损坏或磨损严重的零部件，并确保其与其他零部件的配合良好。

5. 喷油泵组装：按照教材指导，将各个零部件组装成完整的喷油泵，并确保每个零部件的位置正确。

6. 调整喷油泵工作参数：通过调整喷油泵的工作参数，如进油量、压力等，使其符合柴油机的要求。

7. 喷油泵安装：将调整好的喷油泵安装回柴油机，并确保其固定牢固、连接正确。

四、实验结果经过实验操作，我们成功完成了柴油机喷油泵的检修与调整。

在拆卸喷油泵时，我们发现了其中一个零部件存在磨损情况，并及时进行了更换。

在清洗和检查过程中，我们没有发现其他零部件有明显损坏或变形情况。

在组装和安装过程中，我们严格按照操作规范进行操作，并确保每个零部件位置正确。

在调整工作参数时，我们根据柴油机要求进行了相应调整，并测试验证了其正常工作。

五、实验心得通过本次实验，我深刻理解了柴油机喷油泵的结构和工作原理，掌握了喷油泵的检修与调整方法。

在实际操作中，我学会了拆卸、清洗、检查、更换、组装和安装喷油泵的步骤，并注意到每个步骤的重要性。

同时，我也意识到了细节对于实验结果的影响，比如零部件清洗时需要彻底清除污垢，组装时需要保证每个零部件位置正确等。

通过本次实验，我不仅提高了自己的动手能力和操作技巧，还培养了细致观察和耐心等品质。

#### 一、实训目的本次实训旨在使学生深入了解柱塞式喷油泵的结构、工作原理以及实际操作技能。

通过实训，使学生能够掌握柱塞式喷油泵的拆卸、组装、调试和维护方法，提高学生的动手能力和工程实践能力。

#### 二、实训内容1. 柱塞式喷油泵的结构分析2. 柱塞式喷油泵的工作原理3. 柱塞式喷油泵的拆卸与组装4. 柱塞式喷油泵的调试与维护#### 三、实训时间2023年X月X日至2023年X月X日#### 四、实训地点XXX学校汽车工程系实训室#### 五、实训人员XXX、XXX、XXX等同学#### 六、实训设备1. 柱塞式喷油泵一套2. 工具箱3. 气压表4. 燃油压力表5. 机油压力表6. 发电机#### 七、实训过程##### 1. 柱塞式喷油泵的结构分析在实训开始前，我们对柱塞式喷油泵的结构进行了详细分析。

柱塞式喷油泵主要由以下几部分组成：- 分泵：包括柱塞偶件、柱塞弹簧、弹簧下座、出油阀偶件、出油阀弹簧、减容器、出油阀压紧座等。

- 油量调节机构：包括齿杆式油量调节机构、拨叉拉杆式油量调节机构等。

- 传动机构：由凸轮轴和滚轮体总成组成。

- 泵体：包括泵上体、泵下体、进油管、出油管等。

##### 2. 柱塞式喷油泵的工作原理柱塞式喷油泵的工作原理如下：- 在曲轴的驱动下，凸轮轴旋转，推动柱塞做往复运动。

- 柱塞的上下运动带动燃油在泵油室内形成压力，通过出油阀将燃油喷射到气缸内。

- 通过调节油量调节机构，可以改变供油量，以满足不同工况的需求。

##### 3. 柱塞式喷油泵的拆卸与组装在实训过程中，我们按照以下步骤对柱塞式喷油泵进行了拆卸与组装：1. 拆卸：先拆卸进油管、出油管、泵上体、泵下体等部件，然后拆卸分泵、油量调节机构、传动机构等。

2. 清洗：将拆卸下来的部件进行清洗，去除污垢和油渍。

3. 组装：按照拆卸的相反顺序进行组装，确保各部件的配合精度。

##### 4. 柱塞式喷油泵的调试与维护1. 调试：组装完成后，对喷油泵进行调试，包括检查泵油压力、燃油喷射角度、供油量等。

实验十三、喷油器、喷油泵的拆装一、实验目的与要求1、熟悉喷油器的结构和工作情况。

2、熟悉喷油泵和调速器的结构、连接关系以及工作情况。

3、掌握正确的拆装顺序与方法。

二、实验设备、工具1、柱塞式喷油泵，喷油器（孔式）2、常用工具三、实训内容喷油器的拆装、喷油泵拆装。

四、实训步骤1、喷油器拆装方法及步骤（1）、喷油器拆卸①拆下坚固螺套，取出针阀偶件。

注意观察针阀和针阀体结构，针阀与阀体是配对研磨的精密偶件，不能与另外偶件互换并需注意防尘，因此观察完毕，应即浸入清洁的柴油中注意保管。

②拆下调压螺钉护帽、调压螺母，调压螺钉等，取出调压弹簧上座、调压弹簧、推杆。

③拆下进油管接头。

（2）、装复将拆下的零部件清洗干净后，准备装复。

①将进油管接头旋入喷油器体，不要遗落垫圈。

②将针阀偶件放入紧固螺套，将螺套旋入喷油器体。

③依次从喷油器体上部孔内放入推杆、弹簧下座、弹簧上座，然后拧入调整螺钉，最后拧紧调整螺母和调压螺钉护帽。

规定的喷油压力是在喷油器试验台上通过调整调压螺钉时获得。

2、喷油泵拆装方法及步骤（1）喷油泵拆卸。

①拆下喷油泵的柱塞、柱塞弹簧、上下弹簧座，依次放好，不可搞乱。

②将上体固定在台虎钳上，拆下出油阀紧固螺帽，取出出油阀弹簧、出油阀偶件。

③松开上体侧面定位螺钉，取出柱塞套，将柱塞和柱塞按原对配好，不能互换，仔细观察柱塞偶件和出油阀偶件结构，然后浸入干净柴油。

④从下体中取出调整垫块、滚轮体。

（2）喷油泵的装复。

①安装滚轮体总成：按原位将滚轮体装入下体，转动凸轮轴，滚轮体上下运动自如，然后装入调整垫块。

②安装柱塞套和出油阀偶件：先将柱塞套装入上体，用柱塞套定位螺钉定位，然后依次装入出油阀偶件、垫圈、出油阀弹簧及座、密封垫圈、最后拧紧出油阀紧固螺帽。

③将上体放倒，将封油圈上弹簧座、柱塞弹簧、下弹簧座依次套进柱塞套，最后将柱塞按原配对一一塞入柱塞套。

④⑤上下泵体合拢：慢慢将卧置的上体和下体合拢，注意观察每只柱塞的调节臂是否放入了拨叉槽中，轻轻抽动供油拉杆，在拨叉带动下，每只柱塞应转动自如。
