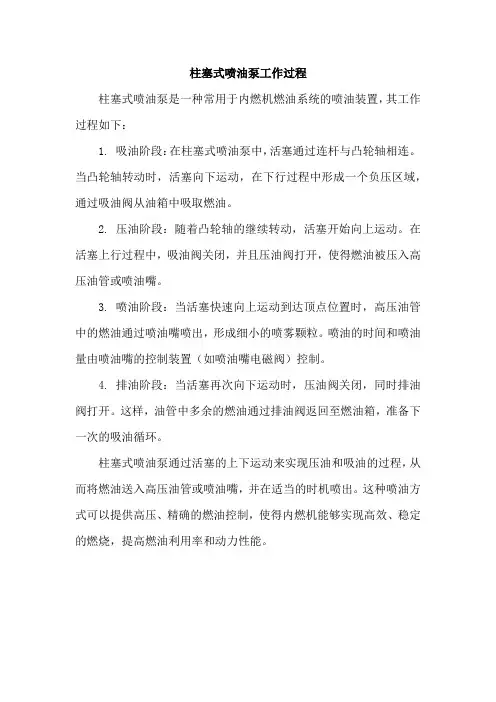

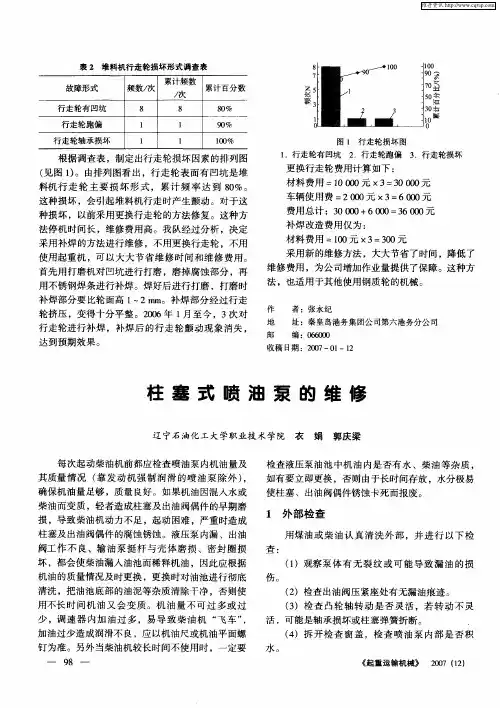

柱塞式喷油泵工作过程
柱塞式喷油泵是一种常用于内燃机燃油系统的喷油装置，其工作过程如下：
1. 吸油阶段：在柱塞式喷油泵中，活塞通过连杆与凸轮轴相连。
当凸轮轴转动时，活塞向下运动，在下行过程中形成一个负压区域，通过吸油阀从油箱中吸取燃油。
2. 压油阶段：随着凸轮轴的继续转动，活塞开始向上运动。
在活塞上行过程中，吸油阀关闭，并且压油阀打开，使得燃油被压入高压油管或喷油嘴。
3. 喷油阶段：当活塞快速向上运动到达顶点位置时，高压油管中的燃油通过喷油嘴喷出，形成细小的喷雾颗粒。
喷油的时间和喷油量由喷油嘴的控制装置（如喷油嘴电磁阀）控制。
4. 排油阶段：当活塞再次向下运动时，压油阀关闭，同时排油阀打开。
这样，油管中多余的燃油通过排油阀返回至燃油箱，准备下一次的吸油循环。
柱塞式喷油泵通过活塞的上下运动来实现压油和吸油的过程，从而将燃油送入高压油管或喷油嘴，并在适当的时机喷出。
这种喷油方式可以提供高压、精确的燃油控制，使得内燃机能够实现高效、稳定的燃烧，提高燃油利用率和动力性能。
柱塞式喷油泵结构图柱塞式喷油泵喷油泵是柴油机燃料供给系中最重要的部件，被称为柴油机的心脏。
它的基本作用是定时定量地产生高压柴油。
柱塞式喷油泵种类繁多，国产汽车用喷油泵一般以其柱塞行程等参数不同分A、B、P、Z等系列。
下面以汽车使用较多的A型喷油泵为例，介绍其基本结构与工作原理。
A型喷油泵基本结构与工作原理:A型喷油泵总体结构如图1所示。
由泵体5、泵油机构9、油量调节机构1、传动机构12、供油提前器13和润滑冷却系统等组成。
从滤清器过来的干净柴油从喷油泵进油螺钉2进入，产生高压后从出油阀压紧座4流出。
1.泵体泵体是喷油泵的骨架，一般用铝合金铸造而成。
A型泵的泵体是整体式，泵体侧面开有窗口，以便修理时调整各缸的喷油量。
2.泵油机构泵油机构(图6-15)是喷油泵的核心，每缸有一组泵油机构，它主要由柱塞偶件(柱塞7和柱塞套5)、出油阀偶件(出油阀3和出油阀座4)、出油阀弹簧2、柱塞弹簧11等组成。
(1)柱塞偶件(图6-16)图6-15 喷油泵的泵油机柱塞偶件由柱塞5和柱塞套1组构1-出油阀压紧座 2-出油阀弹簧 3-出油阀 4-出成。
柱塞可在柱塞套内作往复运动，两油阀座 5-柱塞套 6-低压油腔 7-柱塞 8-喷油泵体 9-油量调节螺杆 10-油量调节套筒 11-柱者配合间隙极小，约在0.0018,塞弹簧 12-供油正时调节螺钉 13-定位滑块14-凸轮轴 15-凸轮 16-挺柱体部件 17-柱塞弹0.003mm，需经精密磨削加工或选配研簧下座 18-柱塞弹簧上座 19-齿圈 20-进回油孔 21-密封垫磨而成，故称它们为偶件。
使用中不允许互换，如有损坏，应成对更换。
同时要求所使用的柴油要高度清洁，多次过滤。
柱塞套被压紧在泵体上，在其上部开有进回油孔2，有的柱塞套进回油孔是分开的，柱塞套装入喷油泵体后，定位螺钉即插入此槽内，以保证正确的安装位置，并防止工作中柱塞套发生转动。
柱塞在柱塞套中作往复运动。
其上部圆柱面开有斜切槽4，并通过柱塞中心油道3与柱塞顶相通。
柱塞式喷油泵工作原理
柱塞式喷油泵是一种常用于柴油发动机的燃油供给装置，其工
作原理是利用柱塞在泵体内往复运动，通过压力传递将燃油送入喷
油嘴，从而实现对发动机的燃油供给。
本文将详细介绍柱塞式喷油
泵的工作原理及其组成部分。
1. 柱塞式喷油泵的组成部分
柱塞式喷油泵主要由柱塞、柱塞杆、泵体、进油口、出油口、
调速机构、喷油嘴等部分组成。
其中，柱塞是泵体内往复运动的关
键部件，通过柱塞杆与调速机构相连，调速机构可以根据发动机的
工况调节柱塞的运动速度和行程，从而控制燃油的供给量。
2. 柱塞式喷油泵的工作原理
柱塞式喷油泵的工作原理可以分为进油、压油、喷油三个阶段。
（1）进油阶段：当柱塞向后运动时，泵体内形成一个负压区域，进油口打开，燃油被吸入泵体内。
（2）压油阶段：当柱塞向前运动时，泵体内的燃油被压缩，压力逐渐增大，当压力达到一定数值时，喷油嘴内的喷孔打开，燃油被喷出。
（3）喷油阶段：喷油嘴内的喷孔打开后，高压燃油被喷入发动机的燃烧室内，与空气混合后被点火，从而完成燃烧过程。
3. 柱塞式喷油泵的优点
柱塞式喷油泵具有结构简单、工作稳定、调速范围广、燃油喷射压力高等优点，适用于高压燃油喷射系统。
4. 柱塞式喷油泵的应用
柱塞式喷油泵广泛应用于柴油发动机、工程机械、船舶、发电机组等领域，是目前柴油发动机最常用的燃油供给装置之一。
总之，柱塞式喷油泵是一种结构简单、工作稳定、燃油喷射压力高的燃油供给装置，其工作原理是利用柱塞在泵体内往复运动，通过压力传递将燃油送入喷油嘴，从而实现对发动机的燃油供给。
它在柴油发动机等领域有着广泛的应用。
柱塞式喷油泵工作原理
1.构造：柱塞式喷油泵主要由凸轮轴、柱塞、喷孔、送油泵体、凸轮
轴盖、进油口、出油口、回油管等组成。
2.工作过程：
a.进油过程：当凸轮轴转动时，柱塞被凸轮推动向下移动，前进油格
与燃油储油室连通，燃油通过喷孔从前进油格进入柱塞套。
当柱塞向上移
动时，喷孔被封闭，燃油被压缩。
b.出油过程：当柱塞到达最高点时，喷孔与燃油喷嘴连通，燃油从喷
嘴喷出，形成燃油雾状，通过燃烧产生动力。
c.回油过程：当凸轮继续转动时，柱塞被凸轮向下推动，回油格与储
油室连通，燃油通过回油管返回储油室。
d.其他过程：随着凸轮持续转动，柱塞会再次与进油格相连，继续进
行一系列的工作过程。
3.工作特点：
a.压力调节：柱塞式喷油泵的输出压力由燃油泵腔两侧的压强差决定。
通过调节凸轮轴偏心量或改变凸轮形状，可以调整泵的输出压力。
b.输出稳定：由于凸轮轴的旋转角度和速度是固定的，每个柱塞在同
样的运动轨迹下工作，输出的燃油量稳定。
c.能耗较大：由于柱塞式喷油泵需要克服燃油的阻力，所以会消耗一
定的能量。
柱塞式喷油泵工作过程柱塞式喷油泵是内燃机燃油供给系统的重要组成部分，其工作过程至关重要。
通过柱塞式喷油泵，燃油可以被准确、高压地喷射到发动机燃烧室，从而实现燃油的有效利用和发动机性能的提高。
下面将详细介绍柱塞式喷油泵的工作过程。
一、柱塞式喷油泵的结构及工作原理柱塞式喷油泵主要由柱塞、缸体、进油阀、出油阀、高压油管等部件组成。
其工作原理是通过柱塞在缸体内的运动来实现燃油的高压输送和喷射。
1. 进油阀打开：当柱塞向后运动时，进油阀打开，将低压燃油从燃油箱中吸入到柱塞式喷油泵的缸体中。
2. 柱塞压油：当柱塞运动至末端位置时，进油阀关闭，柱塞开始向前运动，将缸体内的燃油压缩至高压状态。
3. 出油阀打开：当柱塞继续向前运动时，出油阀打开，将高压燃油送入高压油管，再通过喷油嘴喷射到发动机燃烧室。
以上就是柱塞式喷油泵的工作原理，接下来将详细介绍柱塞式喷油泵的工作流程。
二、柱塞式喷油泵的工作流程1. 进油阀打开阶段：当柱塞向后运动时，进油阀打开，低压燃油通过进油阀进入缸体。
油箱内的燃油会持续不断地通过燃油管道输送到柱塞式喷油泵中。
2. 柱塞压油阶段：柱塞向前运动，压缩缸体内的燃油，使其达到高压状态。
此时，进油阀关闭，防止燃油回流到油箱。
3. 出油阀打开阶段：柱塞继续向前运动，当达到一定高压时，出油阀打开，使高压燃油进入高压油管。
高压油管将高压燃油输送到发动机燃烧室。
4. 喷油阶段：高压燃油通过高压油管进入喷油嘴，形成高速喷射，喷入发动机燃烧室内，与空气混合并燃烧，驱动发动机的运转。
以上就是柱塞式喷油泵的工作流程，通过这一过程，燃油可以准确、高压地喷射到发动机燃烧室中，实现了燃油的有效利用和发动机性能的提高。
总结：柱塞式喷油泵通过柱塞在缸体内的运动，实现了燃油的准确、高压喷射，是内燃机燃油供给系统中的关键部件。
通过对柱塞式喷油泵工作过程的详细介绍，我们更加深入地了解了其在发动机工作中的重要作用。

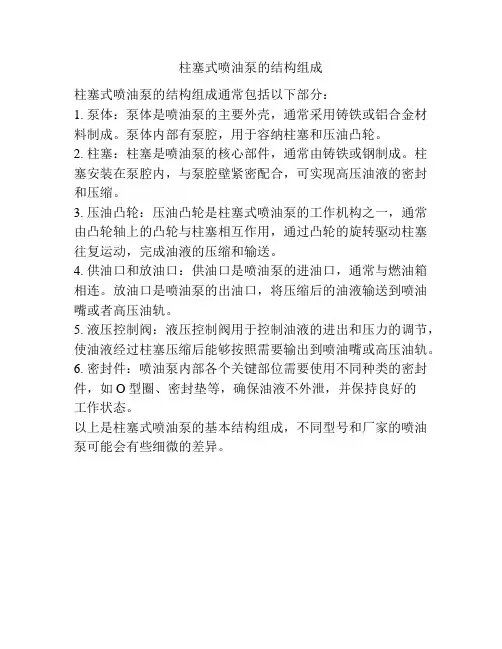

柱塞式喷油泵的结构组成
柱塞式喷油泵的结构组成通常包括以下部分：
1. 泵体：泵体是喷油泵的主要外壳，通常采用铸铁或铝合金材料制成。
泵体内部有泵腔，用于容纳柱塞和压油凸轮。
2. 柱塞：柱塞是喷油泵的核心部件，通常由铸铁或钢制成。
柱塞安装在泵腔内，与泵腔壁紧密配合，可实现高压油液的密封和压缩。
3. 压油凸轮：压油凸轮是柱塞式喷油泵的工作机构之一，通常由凸轮轴上的凸轮与柱塞相互作用，通过凸轮的旋转驱动柱塞往复运动，完成油液的压缩和输送。
4. 供油口和放油口：供油口是喷油泵的进油口，通常与燃油箱相连。
放油口是喷油泵的出油口，将压缩后的油液输送到喷油嘴或者高压油轨。
5. 液压控制阀：液压控制阀用于控制油液的进出和压力的调节，使油液经过柱塞压缩后能够按照需要输出到喷油嘴或高压油轨。
6. 密封件：喷油泵内部各个关键部位需要使用不同种类的密封件，如O型圈、密封垫等，确保油液不外泄，并保持良好的
工作状态。
以上是柱塞式喷油泵的基本结构组成，不同型号和厂家的喷油泵可能会有些细微的差异。
液压泵的种类很多，有齿轮泵、叶片泵、螺杆泵、轴向柱塞泵、径向柱塞泵等几大类。
液压系统的效率主要取决于液压泵的容积效率，当容积效率下降到72%时，就需要进行常规维修，更换轴承和老化的密封件，要更换或修复超出配合间隙的磨擦副，使其性能得到恢复。
现以直轴斜盘式柱塞泵为主，与大家分享一下它的结构、使用及维修方法。
1 柱塞泵的结构轴向柱塞泵的柱塞沿轴向圆周均匀分布地装在缸体中，液压油经配油盘上的吸油口进入液压缸。
由于斜盘与配油盘都固定不动，当传动轴带动液压缸回转时，在低压进油与斜盘的作用下，柱塞就在液压缸中做往复直线运动，完成吸油与压油过程。
缸体每转一转，每个柱塞运动一次，完成一次吸油与压油。
斜盘式轴向柱塞泵按其结构可分为点接触式与滑履式两种。
点结触式结构简单，只适用于中、低压（压力为6.3MPa以下），滑履式结构复杂，由于柱塞垢球面是通过滑履的平面与斜盘接触，压力分散，故可以用于中、高压（工作压力为21~32MPa)。
在斜盘式轴向柱塞泵中，CY型轴向柱塞泵是较为典型的一种，额宝压力为32MPa，额定流量有：2.5、10、25、63、80、107、120、160、250（L/min)等规格。
这种柱塞泵分定量泵与变量泵两种。
目前国内常用的有手动变量、伺服变量、压力补偿变量、恒压变量等形式。
目前用得比较多的主要是CY14—1B型轴向柱塞泵，它采用配油盘配油，缸体旋转的动动形式。
在滑履与变量头之间，配油盘与缸体之间采用了静压平衡结构，因而有结构紧凑、体积小、重量轻、效率高、使用寿命长等许多优点。
适用于锻压、冶金、矿山、般舶、运输、建筑等机械及其他高中压液压系统中。
2 供油形式直轴斜盘式柱塞泵分为压力供油型、自吸供油型两种。
压力供油型液压泵大都采用有气压的油箱，也有液压泵本身带有补油分泵向液压泵进油口提供压力油的。
自吸油型液压泵的自吸油能力很强，无需外力供油。
气压供油的液压油箱，在每次启动机器后，必须等液压油箱达到使用气压后，才能操作机械。
一、柱塞式喷油泵系列由于柴油机的单缸功率变化范围很大，若根据每一种单缸功率所需要的循环供油量来设计和制造喷油泵，那么喷油泵的尺寸规格将不可胜数，给生产和使用都造成诸多不便。
因此，世界各国的喷油泵制造厂都是以几种不同的柱塞行程作为基础，将喷油泵划分成为数不多的几个系列或型号，然后再配以不同尺寸的柱塞偶件，构成若干种循环供油量不等的喷油泵，以满足各种不同功率柴油机的需要。
二、柱塞式喷油泵的结构及工作原理(一) A型喷油泵结构柱塞式喷油泵由泵油机构、供油量调节机构、驱动机构和喷油泵体等部分组成。
1.泵油机构泵油机构包括柱塞套、柱塞、柱塞弹簧、上下柱塞弹簧座和、出油阀、出油阀座、出油阀弹簧和出油阀紧座等零件。
(如下左图)柱塞和柱塞套构成喷油泵中最精密的偶件，称作柱塞偶件。
正是由于柱塞偶件的精密配合及柱塞的高速运动，才得以实现对燃油的增压。
每台喷油泵的柱塞偶件数和与其配套的柴油机气缸数相同。
一般柱塞偶件用优质合金钢制造，经过精细加工和配对研磨，使其配合间隙在0.0015～0.0025mm范围内。
间隙过大，容易漏油，导致油压下降；间隙过小，对偶件润滑不利，且容易卡死。
柱塞偶件在使用中不能互换。
(如上中图)出油阀与出油阀座是喷油泵中另一对精密偶件，称出油阀偶件。
出油阀偶件位于柱塞偶件的上方，出油阀座的下端面与柱塞套的上端面接触，通过拧紧出油阀紧座使两者的接触面保持密合。
同时，出油阀弹簧4将出油阀压紧在出油阀座上。
出油阀的密封锥面与出油阀座的接触表面经过精细研磨。
出油阀减压环带与出油阀座孔的配合间隙很小。
减压环带以下的出油阀表面是其在出油阀座孔内往复运动的导向面，导向部分的横截面为十字形。
(如上右图) 2.供油量调节机构喷油泵供油量调节机构的功用是，根据柴油机负荷的变化，通过转动柱塞来改变循环供油量。
供油量调节机构或由驾驶员直接操纵，或由调速器自动控制。
3.驱动机构喷油泵的驱动机构包括凸轮轴和挺柱组件。
凸轮轴的前、后端通过滚动轴承支承在喷油泵体上。
柱塞泵维护检修规程一、设备结构图及性能原理1.设备结构图1.1结构简述：柱塞泵主要由液压缸体、柱塞、十字头、导轨、曲轴、滑块、泵架等部件组成。
由电机经联轴器、减速机及调节机构驱动。
2.设备性能原理2.1由电动机通过减速机、联轴器带动泵的曲轴旋转、曲轴带动连杆、十字头、中间杆、柱塞做往复运动，当柱塞向后运动时进液阀打开，液体进入泵体，直到柱塞运动到最后位置时（曲轴旋转180°），进液过程结束。
柱塞开始向前运动时，泵体箱内的液体受挤压，压力升高，进液阀关闭，进液阀打开，液体被排除。
二、检修1.适用范围及编写依据，采用的标准及参考资料目录1.1本规程适用于化工厂常用往复柱塞泵的维护和检修，特殊用途卧式柱塞泵以及立式柱塞泵的维护和检修可参考执行。
1.2编写的标准及参考资料目录HGJ 1027-79化工厂柱塞泵维护检修规程《化工厂机械手册》化学工业出版社1989 SHS 01001—2004 石油化工设备完好设备2.检修周期、检修类别及检修内容检修类别小修中修大修检修周期（月） 6 12 24当本单位状态监测手段，已经具备开展预知维修的条件后，经请示本单位上一级主管部门批准，可不受此条的限制。
2.2 检修内容2.2.1 小修2.2.1.1 更换密封填料，消除泄漏点。
2.2.1.2 检查，清洗泵入口和油系统的过滤器，更换润滑油。
2.2.1.3 检查、紧固各部螺栓。
2.2.1.4 检查、修理进出口阀组零部件。
2.2.1.5 检查、修理联轴器零件。
2.2.1.6 检查、调整或更换易损零、部件。
2.2.2 中修2.2.2.1 包括小修项目。
2.2.2.2 修理或更换进出口阀组零件。
2.2.2.3 修理或刮研各部轴瓦，检查或更换轴承。
2.2.2.4 检查或修理柱塞、十字头、滑块，曲轴等主要部件。
2.2.2.5 校验压力表、安全阀、计量调节机构等。
2.2.2.6 检查、清洗减速机。
2.2.3 大修2.2.3.1 包括中修项目。
