陕煤集团神木张家峁矿业有限公司张家峁矿井4-2煤北综采工作面胶带运输顺槽施工作业规程单位：陕煤集团神南产业发展有限公司掘进中心第三项目经理部编制：雷杰时间：2011年8月10日名称4-2煤北综采工作面胶带运输顺槽施工作业规程编制人项目经理技术经理安全经理机电队通风队审批栏总工程师生产技术部安全环保部掘进主管通风科地测科机电技术部调度室目录第一章概况 (4)第一节概述 (4)第二节编写依据 (4)第二章地面相对位置及地质水文情况 (5)第一节地面相对位置及邻近采区开采情况 (5)第二节煤（岩）层赋存特征 (5)第三节地质构造 (6)第四节水文地质 (6)第三章巷道布置及支护说明 (7)第一节巷道布置 (7)第二节矿压观测 (7)第三节支护设计 (9)第四节支护工艺 (9)第四章施工工艺 (11)第一节施工方法 (11)第二节凿岩方式 (12)第三节装载与运输 (13)第四节管线敷设 (13)第五节设备及工具配备 (14)第五章生产系统 (14)第一节通风系统 (14)第二节压风系统 (16)第三节瓦斯防治 (17)第四节综合防尘 (17)第五节防灭火 (18)第六节安全监控系统 (19)第七节人员定位系统 (20)第八节供水施救系统 (21)第九节供电系统 (21)第十节排水系统 (22)第十一节运输系统 (22)第十二节照明与通信系统 (23)第六章劳动组织及主要技术经济指标 (24)第一节劳动组织 (24)第二节作业循环 (24)第三节主要技术经济指标 (25)第七章安全技术措施 (26)第一节一通三防管理 (26)第二节顶板管理 (28)第三节防治水管理 (29)第四节机电管理 (29)第五节运输管理 (32)第六节综掘机管理 (35)第七节质量标准化管理 (37)第八章灾害预防及避灾路线 (41)第一章概况第一节概述一、巷道名称：4-2煤北综采工作面胶带运输顺槽；二、巷道位置：4-2煤北综采工作面胶带运输顺槽开口坐标为X=4320220.000，Y=37442257.028，开口位于4-2煤北胶运巷（西）939.706m位置处，方位角为67°49′41″。

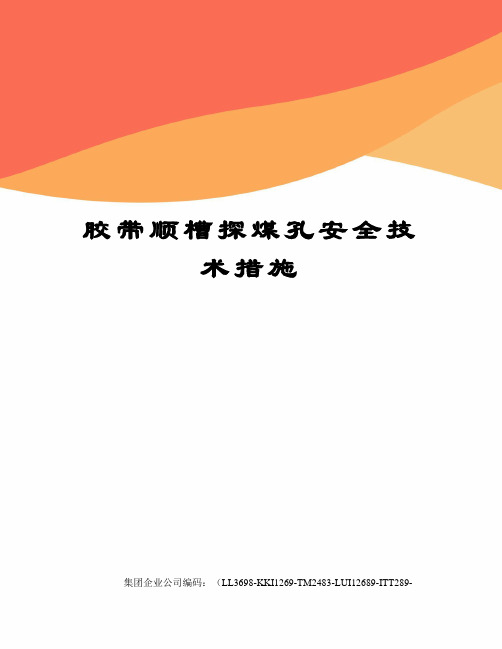

胶带顺槽探煤孔安全技术措施集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-胶带顺槽探煤孔安全技术措施根据实揭资料和三维地震勘探成果资料，11010工作面下巷下侧35m范围内存在正断层FBH=8m∠65-78，根据轨道石门实际揭煤，该断层不导水。
为查明11000工作面的煤层赋存和FBH断层延伸情况，特编制本措施。
一、设备及人员组织1、人员组织：由探放水队负责施工作业，每台钻机不少于2人，由跟班队长、班组长或钻机负责人负责安全工作并对当班的工程质量进行验收。
设备选用：使用ZYW-3200S型钻机施工，选用Ф94mm，Ф63mm钻杆90m。
钻孔设计钻场钻孔参数表钻场编号钻孔编号偏角（°）倾角（°）设计孔深（m）孔径（mm）开孔位置钻场位置1#1-1右偏13-106594mm巷道下帮煤层距切眼400m 1-2左偏13-107594mm巷道下帮煤层1-3左偏34-105594mm巷道下帮煤层2#2-1右偏13-107594mm巷道下帮煤层距切眼350m 2-2左偏13-107594mm巷道下帮煤层2-3左偏35-105594mm巷道下帮煤层3#3-1右偏13-107594mm巷道下帮煤层距切眼300m3-2左偏13 -107594mm巷道下帮煤层3-3左偏33-105594mm巷道下帮煤层4#4-1右偏13-107594mm巷道下帮煤层距切眼250m4-2左偏13 -107594mm巷道下帮煤层4-3左偏34-105594mm巷道下帮煤层5#5-1右偏13-107594mm巷道下帮煤层距切眼200m5-2左偏13-107594mm巷道下帮煤层5-3左偏34 -105594mm巷道下帮煤层6#6-1右偏13-107594mm巷道下帮煤层距切眼150m 6-2左偏13-107594mm巷道下帮煤层7#7-1右偏13 -107594mm巷道下帮煤层距切眼100m 7-2左偏13-107594mm巷道下帮煤层8#8-1右偏5-107594mm巷道下帮煤层距切眼50m 8-2左偏25-107594mm巷道下帮煤层8-3左偏56-108094mm巷道下帮煤层施工过程中根据钻进情况调整钻孔参数。

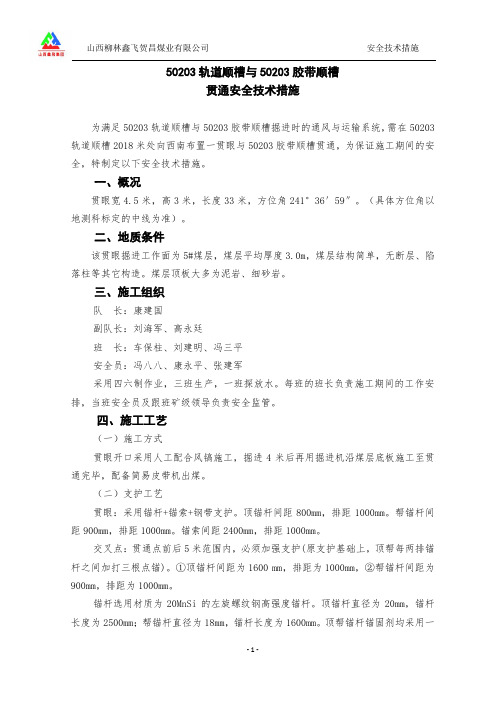

50203轨道顺槽与50203胶带顺槽贯通安全技术措施为满足50203轨道顺槽与50203胶带顺槽掘进时的通风与运输系统，需在50203轨道顺槽2018米处向西南布置一贯眼与50203胶带顺槽贯通，为保证施工期间的安全，特制定以下安全技术措施。
一、概况贯眼宽4.5米，高3米，长度33米，方位角241°36′59″。
（具体方位角以地测科标定的中线为准）。
二、地质条件该贯眼掘进工作面为5#煤层，煤层平均厚度3.0m，煤层结构简单，无断层、陷落柱等其它构造。
煤层顶板大多为泥岩、细砂岩。
三、施工组织队长：康建国副队长：刘海军、高永廷班长：车保柱、刘建明、冯三平安全员：冯八八、康永平、张建军采用四六制作业，三班生产，一班探放水。
每班的班长负责施工期间的工作安排，当班安全员及跟班矿级领导负责安全监管。
四、施工工艺（一）施工方式贯眼开口采用人工配合风镐施工，掘进4米后再用掘进机沿煤层底板施工至贯通完毕，配备简易皮带机出煤。
（二）支护工艺贯眼：采用锚杆+锚索+钢带支护。
顶锚杆间距800mm，排距1000mm。
帮锚杆间距900mm，排距1000mm。
锚索间距2400mm，排距1000mm。
交叉点：贯通点前后5米范围内，必须加强支护(原支护基础上，顶帮每两排锚杆之间加打三根点锚)。
①顶锚杆间距为1600 mm，排距为1000mm，②帮锚杆间距为900mm，排距为1000mm。
锚杆选用材质为20MnSi的左旋螺纹钢高强度锚杆。
顶锚杆直径为20mm，锚杆长度为2500mm；帮锚杆直径为18mm，锚杆长度为1600mm。
顶帮锚杆锚固剂均采用一支CK2350和一支Z2350，顶锚杆锚固长度为1.38m，帮锚杆锚固长度为1.15m，。
锚索直径为17.8mm，锚索长度4000mm，每根锚索采用一支CK2350、二支Z2350树脂药卷锚固剂，锚固长度1.7m。
锚杆支护附件：包括金属网、钢带、托盘、螺帽等。
顶板配套铺设一条4.5m的钢带和Φ6圆钢焊制的1.1m×2.2m金属网，金属网联网搭接不小于100mm；锚杆配套快速安装的高强螺帽，规格为150mm×150mm×10mm的蝶形钢板托盘（即中部鼓起），不得采用铸造件。

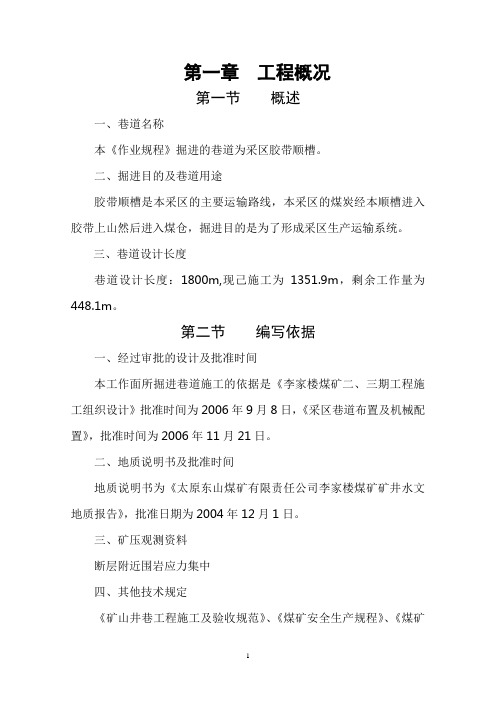

第一章工程概况第一节概述一、巷道名称本《作业规程》掘进的巷道为采区胶带顺槽。
二、掘进目的及巷道用途胶带顺槽是本采区的主要运输路线，本采区的煤炭经本顺槽进入胶带上山然后进入煤仓，掘进目的是为了形成采区生产运输系统。
三、巷道设计长度巷道设计长度：1800m,现己施工为1351.9m，剩余工作量为448.1m。
第二节编写依据一、经过审批的设计及批准时间本工作面所掘进巷道施工的依据是《李家楼煤矿二、三期工程施工组织设计》批准时间为2006年9月8日，《采区巷道布置及机械配置》，批准时间为2006年11月21日。
二、地质说明书及批准时间地质说明书为《太原东山煤矿有限责任公司李家楼煤矿矿井水文地质报告》，批准日期为2004年12月1日。
三、矿压观测资料断层附近围岩应力集中四、其他技术规定《矿山井巷工程施工及验收规范》、《煤矿安全生产规程》、《煤矿井巷工程质量检验评定标准》等与本工程有关的国家、部颁及公司现行有效的各种技术规范、规程、规定。
第二章工程地质概况第一节地质构造1.巷道围岩特征巷道沿2#煤层掘进，有小的断层，可能有小型陷落柱，地质构造简单。
2.瓦斯涌出量根据胶带顺槽揭露煤层的情况预计该工作面甲烷涌出量为1.65m3/min；二氧化碳涌出量为0m3/min。
第二节水文地质田内地形、植被条件不利于大气降水入渗。
主要对矿床充水的含水层富水性弱。
井田内断层及陷落柱稀少，规模小，对煤层破坏程度小。
综上所述，井田水文地质条件简单。
第三章巷道布置及支护说明第一节巷道布置胶带顺槽从胶带上山开口，自胶带上山向西沿2#煤顶板施工。
巷道多为半煤岩巷道，岩石普氏硬度系数小于6，预计平均煤厚2.5m。
附图1：巷道平面布置图第二节支护设计一、巷道断面胶带顺槽为锚杆钢带支护：巷道断面为矩形巷道，净宽³净高=4.2³2.8m， S净= 11.76m2。
刚性支架支护：巷道断面为梯形巷道，上净宽³下净宽³净高=3.4³4.2³2.8m， S净= 10.64m2。
胶带顺槽联巷施工安全技术措施胶带顺槽联巷施工概述胶带顺槽联巷在煤矿施工过程中广泛应用。
该技术主要是利用胶带将轻型钢架固定在巷道壁上，然后在轻型钢架上铺设防火材料，以增强巷道的安全性。
该技术简便、节约、稳固且成本低，是当前煤矿施工中常用的一种技术。
胶带顺槽联巷施工中存在的安全风险尽管胶带顺槽联巷施工技术便捷且成本低，但是在施工过程中也存在一定的安全风险。
主要存在以下几个方面的风险：1.胶带粘附力不足。
使用的胶带粘性过低可能导致轻型钢架固定不牢，从而使得防火材料有脱落的可能性。
2.胶带质量不合格。
购买的胶带质量不合格，可能导致在使用过程中发生断裂，从而导致轻型钢架脱附。
3.现场操作不规范。
在施工过程中，如果现场操作不规范、不遵守安全规范，可能导致掉落物件、材料打击、设备故障等意外事件的发生。
4.工人安全意识不强。
有些工人安全意识不强，可能会忽略或低估施工安全的重要性，从而导致事故的发生。
胶带顺槽联巷施工技术措施为了保证胶带顺槽联巷施工的安全性，必须采取以下措施：质量控制1.使用质量合格的胶带，产品标准应符合煤矿行业标准。
2.严格对轻型钢架、防火材料等各项材料进行质量控制，确保物料质量合格。
现场管理1.操控胶带双方人员必须全程戴上安全帽，工程师必须全程指引。
2.精心设计施工方案，确保施工方案合理、可行。
其中包括施工材料、胶带顺序、施工速度控制等。
3.现场设置明显的安全标记，施工区域必须使用标志牌进行标识，构筑围栏封闭现场。
4.严格按照安全操作规程进行施工，包括材料拣选交接、胶带铺设、钢架安装等环节。
任何过程中都必须进行严谨的确认工作。
人员管理1.加强对员工的安全教育，提高员工的安全意识，教育员工合理使用装备，规范操作流程，严格执行安全管理制度。
2.对操控胶带的人员必须进行专门培训，确保其具备完备的专业知识和经验，确保其对材料品质、施工技术，以及安全操作五个方面的熟练程度。
3.在施工区增加安全检查员，及时进行隐患排查，发现问题立即纠正。

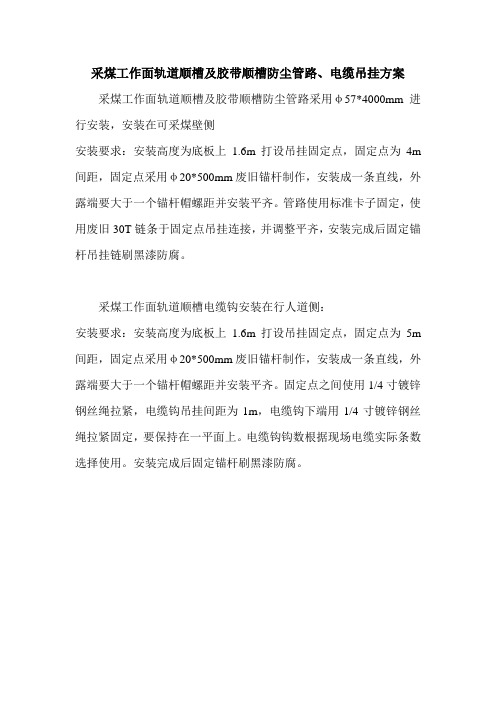

采煤工作面轨道顺槽及胶带顺槽防尘管路、电缆吊挂方案
采煤工作面轨道顺槽及胶带顺槽防尘管路采用φ57*4000mm进行安装，安装在可采煤壁侧
安装要求：安装高度为底板上1.6m打设吊挂固定点，固定点为4m 间距，固定点采用φ20*500mm废旧锚杆制作，安装成一条直线，外露端要大于一个锚杆帽螺距并安装平齐。
管路使用标准卡子固定，使用废旧30T链条于固定点吊挂连接，并调整平齐，安装完成后固定锚杆吊挂链刷黑漆防腐。
采煤工作面轨道顺槽电缆钩安装在行人道侧：
安装要求：安装高度为底板上1.6m打设吊挂固定点，固定点为5m 间距，固定点采用φ20*500mm废旧锚杆制作，安装成一条直线，外露端要大于一个锚杆帽螺距并安装平齐。
固定点之间使用1/4寸镀锌钢丝绳拉紧，电缆钩吊挂间距为1m，电缆钩下端用1/4寸镀锌钢丝绳拉紧固定，要保持在一平面上。
电缆钩钩数根据现场电缆实际条数选择使用。
安装完成后固定锚杆刷黑漆防腐。
井下输送机行人过桥加工制作方案
为规范井下输送机行人过桥的加工制作，特编制输送机行人过桥加工制作方案。
制作形式：由上人台梯、行人平台、下人台梯使用螺栓连接组成。
加工要求：上人台梯、行人平台、下人台梯材料使用45*45mm 角钢进行焊接加工，高度根据现场带式输送机、刮板输送机高度加0.5m为安装高度进行现场测量加工；宽度为0.6m。
带式输送机一边设扶手护栏，另一边不设，护栏采用φ12镀锌钢管制作；刮板输送机不设扶手护栏。
上人台梯及下人台梯上下台阶间距不得大于0.5m 应对衬均布。
行人平台铺设防滑铁板。
现场安装后刷浅蓝漆进行防腐并悬挂警示标语。
胶带顺槽掘进工作面安全技术措施第一节开工准备一、开工准备安全技术措施危险源辨识：1．操作人员不掌握巷道参数及相关安全技术措施。
2．开工前准备工作不充分，设备不完好，局部通风不到位。
3．巷道开口无施工中腰线，巷道开口位置有误。
防范措施1．施工前，所有操作人员及管理人员必须学习本规程，并进行考试、签字，成绩合格后方可下井作业，不合格人员和缺考人员补考合格后方可入井作业。
2．符合开工条件后，由施工队提出开工申请，生产技术科组织相关部门进行开工验收，符合开工条件后，施工单位签审开工通知单，开工通知单签审完毕后方可开工。
3．开工前所有设备试运转正常后方可开口掘进。
4．严格按开口设计进行掘进和支护，确保巷道开口处支护和开口施工安全。
第二节一通三防一、瓦斯管理安全技术措施危险源辨识：1．瓦斯积聚；2．电器设备失爆；3．作业人员未携带自救器。
防范措施：1．巷道要有瓦检员每班不少于两次巡回检查瓦斯变化情况，并在工作面进行交接班，严禁空班漏检。
2．发现瓦斯超限时应立即停止工作，撤出工作面所有工作人员，切断电源，设置栅栏，揭示警标，禁止人员入内。
3．在掘进过程中，局部通风机必须安设在新鲜风流中，距回风口不得小于10m，并指定专人看管，严禁擅自停开，保证局部通风机的正常运转。
4．严禁使用非防爆设备，杜绝电气设备失爆，消灭爆炸火源，严禁带电作业。
5．班组长必须携带便携式瓦斯报警仪。
6．所有入井人员必须随身携带自救器，并掌握和熟悉自救器的性能、使用方法和注意事项。
二、通风（通风机、风筒、通风设施）管理安全技术措施危险源辨识：1．风机未实现双风机双电源及自动切换；2．无计划停风；3．风量不足。
防范措施：1．局部通风机必须实行“三专两闭锁”和双风机双电源。
2．双风机双电源切换试验每天一次，由当班电工和该区域瓦检员共同完成，并做好试验记录。
3．局部通风机实行挂牌管理，牌板吊挂在局部通风机旁，并与局部通风机平行吊挂。
4．局部通风机必须由班组长负责管理，按照规定检查局部通风机系统，及时填写局部通风机管理牌板。
太原华润煤业原相煤矿10200皮带顺槽掘进供电系统设计验算说明书机运科技术组2015-10-1审批：机电矿长：机电副总：机电科长：编制：一、工作面简介及供电方案10200皮带顺槽位于东翼盘区02#\和2#\层,电源分别取自中央变电所和南翼变电所，为了稳定和供电末端电压质量，从中央变电所取一趟6KV 高压电缆，在南翼皮带顺槽设一台630移变专供掘进机电源，皮带顺槽运输机电源取自南翼变电所，再从南翼变电所引两趟局扇风机电源。
二、负荷统计1、1140V 掘进机负荷统计 设备名称 规格型号 额定功率(KW) 额定电压(KV) 台数 计算负荷(KW)掘进机EB z -160A2651.141265∑PN 1=265KW2、660V 运输机负荷统计 设备名称 规格型号 额定功率(KW) 额定电压(KV) 台数 计算负荷(KW)皮带机 SSJ-800/2×40 40 0.66 1 40 刮板机 SGB620-40T40 0.66 3 120 照明综保4.00.6614∑PN 2=40+120+4=164KW 3、660V 局扇风机机负荷统计 设备名称 规格型号 额定功率(KW) 额定电压(KV) 台数 计算负荷(KW)局扇风机 FBCD-N06.3606602120∑PN 3=120KW 三、变压器的选择根据变压器二次侧负荷总容量来选择Sb=WMN COS P K ϕ∑,可知1、掘进机组负荷变压器的选择 ：Kt —设备运行负荷系数,取0.7 COS φwm —加权平均功率因数,0.7kVA S B 2.1897.02655.0=⨯=2、根据运输机电缆的长时允许通过的电流来计算I Q1 =7.0660732.1101246.03⨯⨯⨯⨯=93A10200皮带顺槽掘进运输机可选1根MYP-1140V-3×50+1×25型矿用移动橡套屏蔽移动电缆长度为600米。
所以掘进机采用1台KBSGZY-630KVA/6KV/1140移变满足要求.2、运输设备负荷变压器的选择：Kt—设备运行负荷系数,取0.6 COSφwm—加权平均功率因数,0.7Sb2=7.01246.0⨯=106.28KVA所以运输机采用KBSGZY-630KVA/6KV/660移变满足要求.3、局扇风机负荷变压器的选择：Kt—设备运行负荷系数,取0.7 COSφwm—加权平均功率因数,0.8Sb2=8.01207.0⨯=105KVA所以局扇风机采用KBSG-500KVA/6KV/660干变满足要求.四、电缆的选择及校验：（一）高压电缆选择：1、高压电缆截面选择（1）、总负荷S=265+124=389（2）、最大载流量I = = =36.43A查《煤矿电工手册》选择可选1根长度为200米、型号为MYPTJ-3×50+1×25/3JS型矿用移动橡套屏蔽移动电缆（二）低压电缆选择1、根据掘进机电缆的长时允许通过的电流来计算I Q1=7.01140732.1102657.03⨯⨯⨯⨯=134.2AS√3VCosΦ265√3×6.0×0.710200皮带顺槽掘进掘进机可选1根MYP-1140V-3×70+1×35型矿用移动橡套屏蔽移动电缆长度为900米。
1131003运顺掘进工作面供电初步设计一、1131003运顺进工作面设备配置1、工作面基本情况为保证1131003运顺工作面胶带运输掘进期间供电安全、掘进面采用EBZ-160型掘进机进行截割装载，配套胶带运输机运输。
局扇采用FBDN8.0（2×45KW）局部通风机，双风机双电源，风机自动切换。
2、1131003运顺掘进工作面供配电情况1131003移变硐室高压10kv电源,由采区变电所C2-11高爆开关供给，运顺移变硐室：设一台KBSGY-630/10/1.2变压器，承担掘进、运输、绞车、排水、局扇等设备供电，局部通风机主机1140v电源、由采区变电所C3-III段总馈三专线路供给。
3、根据三转线路、生产线路现有设备情况，1131003运顺掘进工作面供配电设备说明：（1）1131003设四台KBZ-400馈电：一号馈电供迎头掘进机生产使用，二号馈电供皮带运输使用，三号馈电供绞车、排水使用，四号馈电供备用局扇使用，另采区变电所配电点:设一台KBZ-400总馈电。
（2）三车场:设一台KBZ-400分馈、一台QBZ-4×120F风机自动切换开关控制1131003运顺局扇。
（3）皮带机头配电点：设一台QBZ-200A开关、一台QJZ16-60N可逆开关、一台ZBZ-4.0信号照明综保，控制皮带运行及巷道照明。
（4）巷道内设：二台QJZ16-60启动器控制排水及打钻设备。
1.3 1131003掘进工作面主要设备配置电气设备配备表序号设备名称型号单位数量单机功率1 风机FBD-№8.0/2×45kw 台2 2×45KW2 掘进机EBZ－160 台 1 261KW3 皮带运输机DSJ80/40T/2*90 台 1 2×90KW4 皮带张紧电机JD16 台7.5KW5 水泵BQS60-150-22/N 台 2 22KW6 磁力启动器QJZ-60N 台 17磁力启动器QJZ-120台18 馈电开关 KBZ-400 台 49 照明综保 ZBZ-4.kva 台 1 4kwa10 风机四回路磁力启动器 QBZ-4×120F 台 111 移动变电站 KBSGY-630/10/1.2 台 1 630kva12 调度绞车JD25 台 1 25KW13 除铁器台 1 2.2KW负荷合计： 587.7二、供电设备选型1、 移变压器现有负荷计算根据«煤矿电工手册中»第二分册«井下供电»下册查得煤矿井下变电站的负荷可按式：∑=ϕcos rNK P S 进行计算，其中：ΣP N —为所有用电设备（不含备用）的额定功率之和; Kr —需用系数；（采用掘进机掘进工作面为0.5 ）;cos φ—参加计算的电力负荷的加权平均功率因素;( 采用掘进机掘进工作面为0.6-0.7) 2、掘进巷用动力移变总负荷计算：1131003运顺移变负责供掘进巷1140用电设备，包括：1部2×90kW 皮带机、1台5.5kW 皮带涨紧电机、1台4.0kva 照明综保、2台22kW 潜水泵、迎头掘进机261KW 、巷道内JD25绞车25KW 、局扇2*45KW 、除铁器2.2KW 、所以负荷计算如下:∑P N =587.7(kW)∑≈⨯==kVA kVA K P S r N45265.05.07.587cos ϕ动由于动力移变的容量为630KVA,因此，动力移变满足工作面动力供电需求。
供电设计一、设备布置根据采掘巷道的实际情况，决定对矸石的运输采用胶带输送机接力方式运输，设备选型布置如下：1、2201轨道顺槽工作面供电设备初期（2201轨道顺槽联络巷）采用炮采：工作面设一部耙斗机、一台喷浆机、一部40KW刮板输送机后期（2201轨道顺槽）采用综掘工作面设一台综掘机、一部皮带机、两台25KW绞车、2、2201胶带顺槽工作面供电设备初期（2201胶带顺槽联络巷）采用炮采：工作面设一部耙斗机、一台喷浆机、一部40KW刮板输送机后期（2201轨道顺槽）采用综掘工作面设一台综掘机、一部皮带机、两台25KW绞车、二、供电设计2201轨道顺槽联络巷（初期）设备设备名称使用地点型号容量设备台数（台）备注耙斗机工作面P-60B 30KW 1 喷浆机工作面PS5I 5.5KW 1 刮板输送机工作面SGZ620/40T 40KW 12201胶带顺槽联络巷（初期）设备设备名称使用地点型 号容 量设备台数（台） 备 注耙斗机 工作面 P-60B 30KW 1 喷浆机工作面PS5I 5.5KW 1 刮板输送机 工作面 SGZ620/40T 40KW 1 耙斗机 工作面 P-60B 30KW 1 喷浆机工作面PS5I 5.5KW 1 刮板输送机 工作面 SGZ620/40T40KW11、变压器的选择变压器利用采区变电所315KVA ，KVA P S 1157.057.0141cos #1=⨯=ΦK ⨯=∑χ式中：∑p ——变变压器供电设备额定功率之和∑p ＝141KW （耙斗机2*30+喷浆机2*5.5+刮板输送机2*40=141)χK ——需用系数，Kx=0.4+0.6*ΣPPS=0.57Φcos =0.7115kva ＜315kva 故变压器满足需求。
2、工作面支线低压电缆的选择 （一）、电缆长度确定由式： X Z ∙=L L α式中: α—系数，橡套电缆取1.1=α，X L —巷道实际长度m 电缆长度计算结果表序号 地 点巷道长度（m ）电缆长度（m ） 电 压备 注12201轨顺联巷口133146.3低压橡套（二）、电缆型号的确定根据该工作面供电电压、工作条件，电缆敷设路径及供电负荷，选择电缆。
1、工作面总进线电缆的选择：①供电电压为660V ，电缆的实际长时工作电流：A =⨯⨯⨯⨯=Φ⨯K ⨯=I ∑1007.0660732.1100057.0141cos 310001N U p χ支线式中：∑p ——工作面用电设备额定功率之和，∑p ＝141KWN U ——供电电压，N U =660V χK ——需用系数，Kx=0.57Φcos ——功率因数，Φcos =0.7因为MYP-3×35+1×10长时允许通过电流为138A>100A ，所以选择MYP-3×35+1×10电缆合理，电缆长度约147米。
②按允许损失电压校验：电压等级为660V 的电网允许电压损失 ΔU 允＝U2NT －95%UN ＝693－95%×660 ＝66V式中：U2NT ——变压器二次侧电压 UN ——电缆上的电压 ③按电压损失校验电缆截面: 电缆的电压损失为：9.227066.4869310007486.012010001max =⨯⨯⨯⨯⨯=⨯K =∆A V U L P U so e χ支线V④变压器的电压损失为：N X U U U 2R N2N)sin cos (U 100I I ⨯Φ+Φ⨯=∆变式中：N I ——变压器正常运行时，变压器低压侧的负荷电流，A ； N2I ——变压器低压侧的额定电流，A ；R U —— 变压器的电阻压降百分比数，短路损耗P ∆,NR S PU ⨯∆=10 N S ——额定容量，x U ——电抗压降百分数，22R X x U U U -=x U ——变压器二次侧额定电压， 由上式得：N X U U U 2R N2N)sin cos (U 100I I ⨯Φ+Φ⨯=∆变693)6.0086.07.061.0(1001.4814.192⨯⨯+⨯⨯=3.2=V 变压器损失：V 3.2U =∆变允许干线电压损失：干U ∆ ＝66－22.9－2.3＝40.8V ⑤按允许干线电压损失校验电缆截面：2SO 187.666938.4066.4810007485.0246U U V 1000P A mm L ee=⨯⨯⨯⨯⨯=∆⨯K =∆∑支支线χ由于702m m ＞66.872m m因此选取电缆MY-3×70+1×25合理。
2、顺槽皮带干线电缆的选择：①供电电压为660V ，电缆的实际长时工作电流：A =⨯⨯⨯⨯=Φ⨯K ⨯=I∑2.718.0693732.110006.0114cos 310002N U p χ支线式中：∑p ——顺槽用电设备额定功率之和，∑p ＝114KW （2×55皮带110KW+信号综保4KW ）N U ——供电电压，N U =693V χK ——需用系数，Kx=0.6Φcos ——功率因数，Φcos =0.8因为MY-3×25+1×10长时允许通过电流为86A>71.2A （张紧车不常用且张紧车工作时工作面不生产，所以未计算）所以选择MY-3×25+1×10电缆合理。
②按允许损失电压校验电压等级为660V 的电网允许电压损失 ΔU 允＝U2NT －95%UN＝693－95%×660 ＝66V式中：U2NT ——变压器二次侧电压 UN ——电缆上的电压 ③按电压损失校验电缆截面: 电缆的电压损失为：48.232566.4869310006006.0551000max 2=⨯⨯⨯⨯⨯=⨯K =∆A V U L P U so e χ支线V④变压器的电压损失为：N X U U U 2R N2N)sin cos (U 100I I ⨯Φ+Φ⨯=∆变式中：N I ——变压器正常运行时，变压器低压侧的负荷电流，A ； N2I ——变压器低压侧的额定电流，A ；R U —— 变压器的电阻压降百分比数，短路损耗P ∆,NR S PU ⨯∆=10 N S ——额定容量，x U ——电抗压降百分数，22R X x U U U -=x U ——变压器二次侧额定电压， 由上式得：N X U U U 2R N2N)sin cos (U 100I I ⨯Φ+Φ⨯=∆变693)6.0086.07.061.0(1001.4814.192⨯⨯+⨯⨯=3.2=V 变压器损失：V 3.2U =∆变允许干线电压损失：干U ∆ ＝66－23.48－2.3＝40.22V ⑤按允许干线电压损失校验电缆截面：22SO 259.1469322.4066.4810006006.055U U V 1000P A mm L ee=⨯⨯⨯⨯⨯=∆⨯K =∆∑支支线χ由于252m m ＞14.592m m因此选取电缆MY-3×25+1×10合理。
六、电气设备的选择及保护装置的整定（一）、电气设备的选择原则1、在本设计中，所有电气设备必须使用隔爆型电气设备，开关、电缆必须符合电压等级要求。
2、供电线路低压总开关选KBZ —400型矿用隔爆真空馈电装置，低压支线总开关选用带有选择性漏电保护的 KBZ 型真空馈电开关3、综掘机和运输机等控制一般选QBZ 系列真空磁力起动器。
4、开关的保护装置要适应电网和工作机械对保护的要求。
5、开关的电气接线口的数量要满足要求，内径与电缆外径要相适应。
6、电气设备的选择与安装要符合《煤矿安全规程》和质量标准化的有关要求。
7、电气设备的接地系统要符合《煤矿三大保护细则》的要求。
（二）、1#变压器电气设备的选择及整定1、选择1号开关为KBZ —400型矿用隔爆型真空馈电装置做为1﹟变压器低压总开关(1)、过流保护整定I z1 = I g1 + I g2 = 176 + 71.2 = 247.2 A整定为250 A（2）、短路保护整定I z2 = I q + ΣI e = 828 + 247.2 = 1075.2 A 整定为1200 A（3）、灵敏度系数校验I d1 I z2 =12001919= 1.59> 1.5合格2、选1-1号开关为KBZ型真空馈电开关控制工作面(1)、过流保护整定I z1 = I g3 = 138 ＋ 98.9＋49 = 282.9 A整定为300 A（2）、短路保护整定I z2 = I q + ΣI e = 138×6＋98.9＋49 = 975.9A 整定为1000 A（3）、灵敏度系数校验I d1-1 I z2 =16061000= 1.6 > 1.5合格3、选择1-2号开关为KBZ型真空馈电开关控制回风顺槽(1)、过流保护整定I z1 = I g1 = I e = 2×63.25 + 4.6 = 127.1 A整定为140 A（2）、短路保护整定I z2 = I q = 2×379.5 + 4.6 = 763.6 A 整定为800 A（3）、灵敏度系数校验I d1-2 I z2 =1606800= 2 > 1.5合格4、其它起动设备的选择及整定选择1-3号开关为QBZ-120 JDB整定 50 A 选择1-4号开关为QBZ-80 JDB整定 18 A 选择1-5号开关为QBZ-200N JDB整定 130 A 选择1-6号开关为ZBX-4.0 熔丝整定 6/20 A七、保护接地和漏电保护1、保护接地井下巷道空间狭窄，人身接触电气设备的机会很多，由于井下电气设备的金属外壳可能因绝缘损坏而带电，发生触电事故，所以各金属电气设备的外壳必须接地，如：铠装电缆的外壳、铅皮和橡套电缆的接地芯线和就地接地装置都要和总接地网连接，橡套电缆的接地芯线和就地接地装置都不得兼做其它用途。
在本设计中，变压器及低压总馈、工作面分馈、顺槽分馈、启动开关、信号综保等电气设备都要按要求装设接地线、接地母线、局部接地极和辅助接地极。
主接地与局部接地的接地线、接地母线、接地极都应按《接地保护细则》的有关要求进行设置，要形成接地网。
2、漏电保护在本采区的低压供电中漏电保护由变压器低压控制箱来完成，所有各漏电保护装置，要求按《细则》有关要求进行安装和整定，要达到最佳补偿效果，达到漏电保护的目的和要求。
八、附图1、设备布置图。
2、供电系统图。
