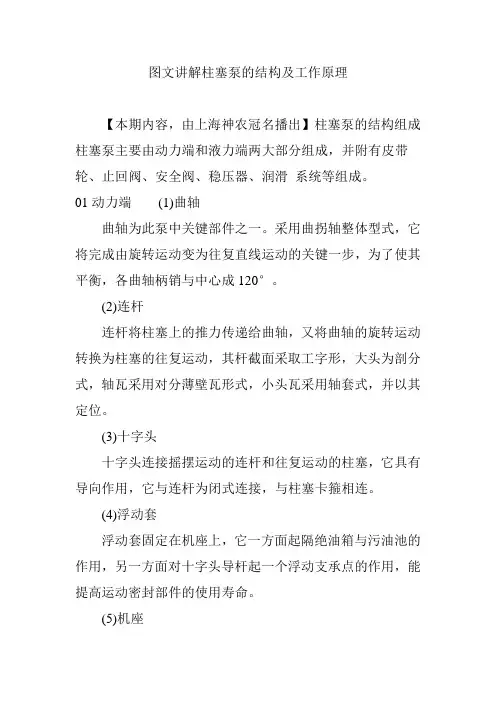

图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。
01动力端(1)曲轴曲轴为此泵中关键部件之一。
采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。
(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。
(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。
(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。
(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。
2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。
(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。
(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。
接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。
3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。
(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。
(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。
(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。

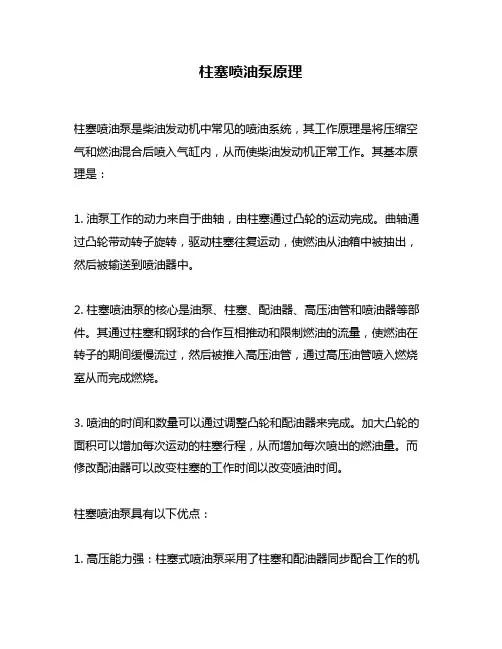

柱塞式喷油泵工作原理
柱塞式喷油泵是一种常见的燃油喷射系统，它主要由柱塞、泵体、凸轮轴、油门机构和喷油嘴等部件组成。
其工作原理如下：
1. 燃油进气：凸轮轴通过某一机械传动方式带动一组柱塞上下往复运动。
当柱塞处于上行阶段时，喷油泵内的燃油回路处于吸入状态，此时油门机构已经向泵体施加了必要的运动力。
2. 燃油压力增加：柱塞下行时，柱塞与泵体之间的空腔体积减小，使得燃油被压缩。
随着柱塞的下行运动，泵体内的压力逐渐增加，将燃油推向喷油嘴。
3. 燃油喷射：当柱塞下行到一定位置时，喷油嘴内的螺钉馈动后压力达到一定程度，燃油被喷射出来。
可根据发动机的工况需要调整喷油时间和喷油量。
4. 燃油循环：随着柱塞上行，喷油嘴关闭，泵体内的燃油回路被切断，燃油被压力从喷油嘴回流至油箱中，喷油泵进入新的吸油循环。
柱塞式喷油泵通过柱塞的往复作用来产生燃油压力，实现燃油的喷射。
其工作原理简单且可靠，已广泛应用于内燃机中，提高了燃油的燃烧效率和动力性能。

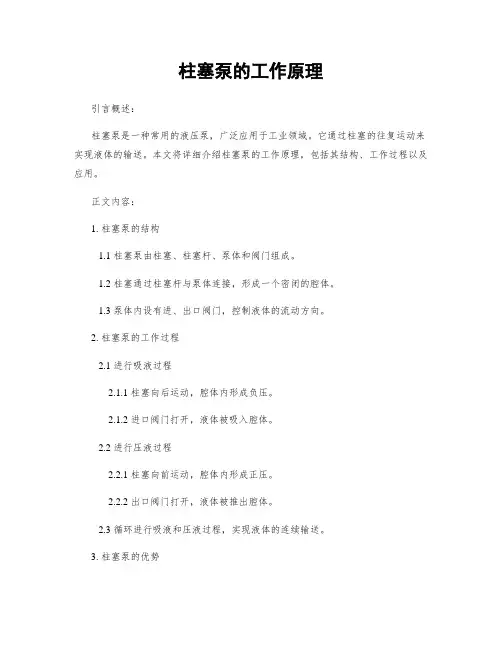

柱塞泵的工作原理引言概述：柱塞泵是一种常用的液压泵，广泛应用于工业领域。
它通过柱塞的往复运动来实现液体的输送。
本文将详细介绍柱塞泵的工作原理，包括其结构、工作过程以及应用。
正文内容：1. 柱塞泵的结构1.1 柱塞泵由柱塞、柱塞杆、泵体和阀门组成。
1.2 柱塞通过柱塞杆与泵体连接，形成一个密闭的腔体。
1.3 泵体内设有进、出口阀门，控制液体的流动方向。
2. 柱塞泵的工作过程2.1 进行吸液过程2.1.1 柱塞向后运动，腔体内形成负压。
2.1.2 进口阀门打开，液体被吸入腔体。
2.2 进行压液过程2.2.1 柱塞向前运动，腔体内形成正压。
2.2.2 出口阀门打开，液体被推出腔体。
2.3 循环进行吸液和压液过程，实现液体的连续输送。
3. 柱塞泵的优势3.1 高压力输出能力3.1.1 柱塞泵能够提供较高的压力输出，适合于高压液体输送。
3.1.2 可以满足工业生产中对压力的需求。
3.2 精确控制液体流量3.2.1 由于柱塞泵的往复运动，液体流量可精确控制。
3.2.2 可根据需求调整柱塞的运动速度和行程，实现流量的精确调节。
3.3 适合于各种液体3.3.1 柱塞泵适合于各种液体，包括高粘度液体和腐蚀性液体。
3.3.2 具有较好的适应性，可满足不同工况下的需求。
4. 柱塞泵的应用领域4.1 工业领域4.1.1 柱塞泵广泛应用于石油、化工、冶金等行业。
4.1.2 用于输送各种液体、压力测试等工艺。
4.2 农业领域4.2.1 柱塞泵可用于农田灌溉、农药喷洒等农业工作。
4.2.2 提高了农业生产效率和水资源的利用率。
4.3 汽车工业4.3.1 柱塞泵被广泛应用于汽车液压系统。
4.3.2 用于操控转向、制动等关键部件。
总结：柱塞泵通过柱塞的往复运动实现液体的输送。
其结构包括柱塞、柱塞杆、泵体和阀门。
工作过程包括吸液和压液过程，通过循环实现连续输送。
柱塞泵具有高压力输出能力、精确控制液体流量和适合于各种液体的优势。
广泛应用于工业、农业和汽车工业等领域。
柱塞式喷油泵工作原理
柱塞式喷油泵是一种常用于柴油发动机的燃油供给装置，其工
作原理是利用柱塞在泵体内往复运动，通过压力传递将燃油送入喷
油嘴，从而实现对发动机的燃油供给。
本文将详细介绍柱塞式喷油
泵的工作原理及其组成部分。
1. 柱塞式喷油泵的组成部分
柱塞式喷油泵主要由柱塞、柱塞杆、泵体、进油口、出油口、
调速机构、喷油嘴等部分组成。
其中，柱塞是泵体内往复运动的关
键部件，通过柱塞杆与调速机构相连，调速机构可以根据发动机的
工况调节柱塞的运动速度和行程，从而控制燃油的供给量。
2. 柱塞式喷油泵的工作原理
柱塞式喷油泵的工作原理可以分为进油、压油、喷油三个阶段。
（1）进油阶段：当柱塞向后运动时，泵体内形成一个负压区域，进油口打开，燃油被吸入泵体内。
（2）压油阶段：当柱塞向前运动时，泵体内的燃油被压缩，压力逐渐增大，当压力达到一定数值时，喷油嘴内的喷孔打开，燃油被喷出。
（3）喷油阶段：喷油嘴内的喷孔打开后，高压燃油被喷入发动机的燃烧室内，与空气混合后被点火，从而完成燃烧过程。
3. 柱塞式喷油泵的优点
柱塞式喷油泵具有结构简单、工作稳定、调速范围广、燃油喷射压力高等优点，适用于高压燃油喷射系统。
4. 柱塞式喷油泵的应用
柱塞式喷油泵广泛应用于柴油发动机、工程机械、船舶、发电机组等领域，是目前柴油发动机最常用的燃油供给装置之一。
总之，柱塞式喷油泵是一种结构简单、工作稳定、燃油喷射压力高的燃油供给装置，其工作原理是利用柱塞在泵体内往复运动，通过压力传递将燃油送入喷油嘴，从而实现对发动机的燃油供给。
它在柴油发动机等领域有着广泛的应用。
柱塞式喷油泵工作原理
1.构造：柱塞式喷油泵主要由凸轮轴、柱塞、喷孔、送油泵体、凸轮
轴盖、进油口、出油口、回油管等组成。
2.工作过程：
a.进油过程：当凸轮轴转动时，柱塞被凸轮推动向下移动，前进油格
与燃油储油室连通，燃油通过喷孔从前进油格进入柱塞套。
当柱塞向上移
动时，喷孔被封闭，燃油被压缩。
b.出油过程：当柱塞到达最高点时，喷孔与燃油喷嘴连通，燃油从喷
嘴喷出，形成燃油雾状，通过燃烧产生动力。
c.回油过程：当凸轮继续转动时，柱塞被凸轮向下推动，回油格与储
油室连通，燃油通过回油管返回储油室。
d.其他过程：随着凸轮持续转动，柱塞会再次与进油格相连，继续进
行一系列的工作过程。
3.工作特点：
a.压力调节：柱塞式喷油泵的输出压力由燃油泵腔两侧的压强差决定。
通过调节凸轮轴偏心量或改变凸轮形状，可以调整泵的输出压力。
b.输出稳定：由于凸轮轴的旋转角度和速度是固定的，每个柱塞在同
样的运动轨迹下工作，输出的燃油量稳定。
c.能耗较大：由于柱塞式喷油泵需要克服燃油的阻力，所以会消耗一
定的能量。
柱塞式喷油泵工作过程柱塞式喷油泵是内燃机燃油供给系统的重要组成部分，其工作过程至关重要。
通过柱塞式喷油泵，燃油可以被准确、高压地喷射到发动机燃烧室，从而实现燃油的有效利用和发动机性能的提高。
下面将详细介绍柱塞式喷油泵的工作过程。
一、柱塞式喷油泵的结构及工作原理柱塞式喷油泵主要由柱塞、缸体、进油阀、出油阀、高压油管等部件组成。
其工作原理是通过柱塞在缸体内的运动来实现燃油的高压输送和喷射。
1. 进油阀打开：当柱塞向后运动时，进油阀打开，将低压燃油从燃油箱中吸入到柱塞式喷油泵的缸体中。
2. 柱塞压油：当柱塞运动至末端位置时，进油阀关闭，柱塞开始向前运动，将缸体内的燃油压缩至高压状态。
3. 出油阀打开：当柱塞继续向前运动时，出油阀打开，将高压燃油送入高压油管，再通过喷油嘴喷射到发动机燃烧室。
以上就是柱塞式喷油泵的工作原理，接下来将详细介绍柱塞式喷油泵的工作流程。
二、柱塞式喷油泵的工作流程1. 进油阀打开阶段：当柱塞向后运动时，进油阀打开，低压燃油通过进油阀进入缸体。
油箱内的燃油会持续不断地通过燃油管道输送到柱塞式喷油泵中。
2. 柱塞压油阶段：柱塞向前运动，压缩缸体内的燃油，使其达到高压状态。
此时，进油阀关闭，防止燃油回流到油箱。
3. 出油阀打开阶段：柱塞继续向前运动，当达到一定高压时，出油阀打开，使高压燃油进入高压油管。
高压油管将高压燃油输送到发动机燃烧室。
4. 喷油阶段：高压燃油通过高压油管进入喷油嘴，形成高速喷射，喷入发动机燃烧室内，与空气混合并燃烧，驱动发动机的运转。
以上就是柱塞式喷油泵的工作流程，通过这一过程，燃油可以准确、高压地喷射到发动机燃烧室中，实现了燃油的有效利用和发动机性能的提高。
总结：柱塞式喷油泵通过柱塞在缸体内的运动，实现了燃油的准确、高压喷射，是内燃机燃油供给系统中的关键部件。
通过对柱塞式喷油泵工作过程的详细介绍，我们更加深入地了解了其在发动机工作中的重要作用。

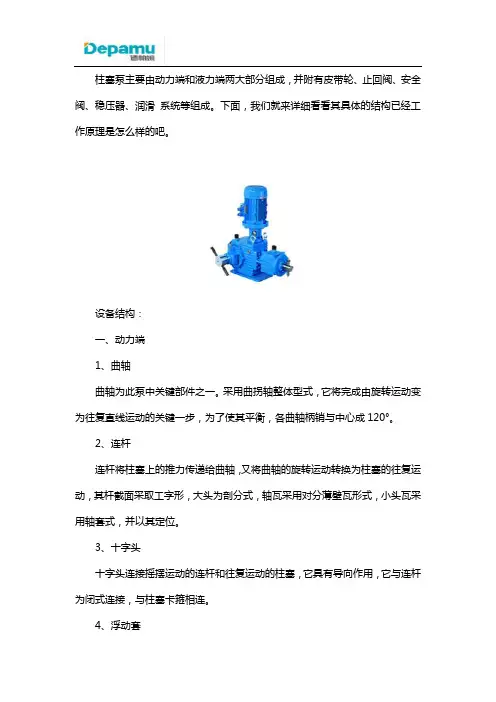

柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。
下面，我们就来详细看看其具体的结构已经工作原理是怎么样的吧。
设备结构：一、动力端1、曲轴曲轴为此泵中关键部件之一。
采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。
2、连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。
3、十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。
4、浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。
5、机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。
二、液力端1、泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。
2、密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。
3、柱塞4、进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。
接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。
工作原理：柱塞泵柱塞往复运动总行程L是不变的，由凸轮的升程决定。
柱塞每循环的供油量大小取决于供油行程，供油行程不受凸轮轴控制是可变的。
供油开始时刻不随供油行程的变化而变化。
转动柱塞可改变供油终了时刻，从而改变供油量。
柱塞泵工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下，迫使柱塞作上、下往复运动，从而完成泵油任务，泵油过程可分为以下两个阶段。
柱塞式喷油泵工作原理
柱塞式喷油泵是一种常见的机械泵，用于将燃油从燃油箱送至燃烧室。
下面将详细介绍柱塞式喷油泵的工作原理。
1. 燃油进入泵体：燃油首先从燃油箱被引入柱塞式喷油泵的泵体内部。
2. 柱塞和缸体：泵体内部设置有若干个柱塞和与之对应的缸体。
每个柱塞都可以在的缸体中自由运动。
3. 进油冲程：柱塞受到由凸轮驱动的柱塞杆推动，向上移动，使缸体内形成一个负压，燃油通过进油口进入缸体。
4. 进油阀关闭：当柱塞向上运动时，进油阀关闭，防止燃油回流。
5. 进油冲程结束：柱塞达到最高点时，进油冲程结束。
6. 出油冲程开始：当柱塞开始向下运动时，缸体内部的负压被消除，压力开始上升。
7. 出油阀关闭：当燃油压力高于喷油嘴的喷油压力时，进油阀关闭，防止燃油流回缸体。
8. 喷油：当柱塞继续向下移动一定距离后，燃油压力使喷油嘴打开，将燃油喷射到燃烧室中。
9. 出油冲程结束：柱塞达到最低点后，出油冲程结束。
10. 循环再启动：柱塞再次进入下一个进油冲程，重复上述步骤。
综上所述，柱塞式喷油泵的工作原理是通过柱塞在缸体内的往复运动，不断地进行进油冲程和出油冲程，将燃油从燃油箱送至燃烧室。
这种泵的工作原理简单而可靠，广泛应用于发动机燃油系统中。

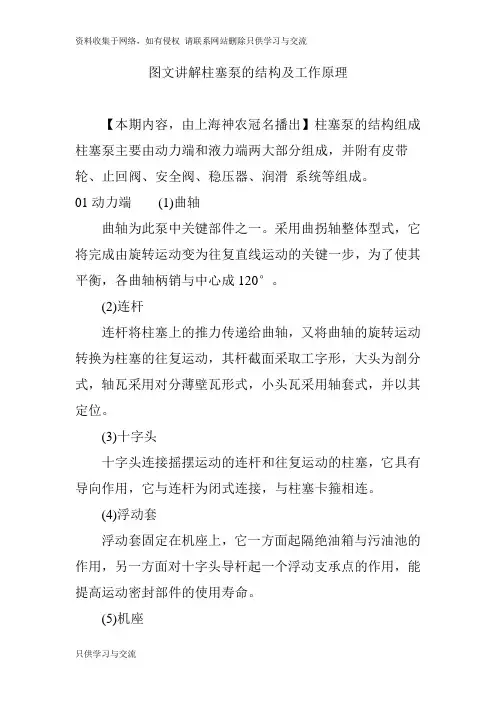

图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。
01动力端(1)曲轴曲轴为此泵中关键部件之一。
采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。
(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。
(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。
(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。
(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。
2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。
(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。
(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。
接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。
3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。
(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。
(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。
(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。
