1.系统总览EDC16电控系统是一个新型的全电子控制柴油机燃油喷射系统，它不再采用机械调速器（没有齿杆装置）。
与传统的机械喷射系统不同的是：EDC16系统采用扭矩控制策略，可以自由地控制发动机输出扭矩（喷油量）和喷油开始时间（喷油定时）两个参数。
因此，该系统能够满足国家第三阶段（欧3）及后续的排放法规的要求。
EDC16可大体地划分为两个部分：l 燃油系统：输油泵、电控单体泵、高压油管、喷油器；l 电控系统：电控单元（ECU）、传感器、开关，以及线束。
2.电控系统功能2.1发动机功能2.1.1起动对于一台发动机，为确保起动的可靠性和起动烟度排放要求，喷油定时和起动扭矩必须根据以下方式设定：l 喷油定时=f（转速，喷油量，冷却液温度）l 起动扭矩=f（转速，冷却液温度，起动时间）起动控制功能一直处于激活状态直到发动机转速超过起动结束转速,进入到怠速控制,只有到这个时候，驾驶员才能对发动机进行操作。
起动停止转速由冷却液温度和大气压力决定。
2.1.2低怠速当发动机进入到怠速控制阶段，怠速控制器起作用，控制发动机的运转。
怠速控制器是一个纯PID控制器，由该控制器保持怠速转速为一个常数。
怠速转速与冷却液温度相关，例如：在发动机温度低时的怠速转速比温度高时的转速要高。
此外，如果油门踏板出现故障，怠速转速将提高，以保持一个驾驶者可将车辆开到维修站的最低转速。
2.1.3驾驶性控制方式l 扭矩控制当采用扭矩控制时，来自油门踏板的值被解释为：根据当时发动机的转速，驾驶者对车轮输出扭矩的期望值。
期望扭矩=f（油门踏板位置值，发动机转速）该控制方式类似于两极式的机械调速器。
l 速度控制当速度控制起作用时，来自油门踏板的值被解释为：驾驶者对转速的期望值，并且运行于某一设定的调速率下。
转速的期望值=f（油门踏板的值）该控制方式类似于全程式的机械调速器。
2.1.4扭矩限制发动机发出的最大扭矩可用以下方式进行限制：l 烟度限制最大扭矩的限制与吸入的空气压力和空气温度有关，这两个参数决定进气量。

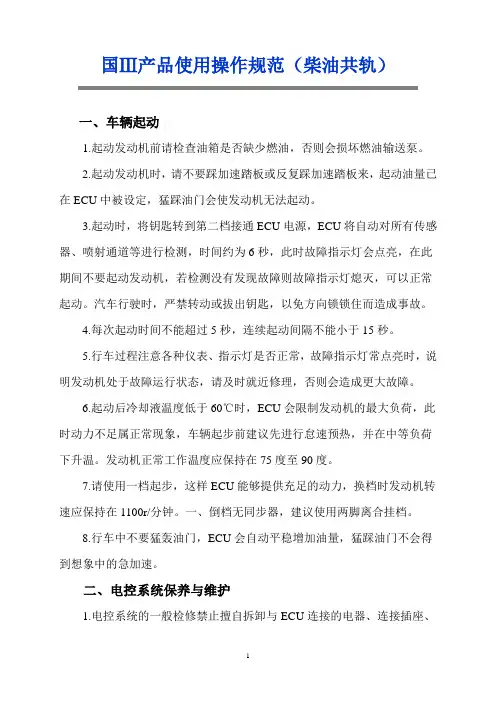

国Ⅲ产品使用操作规范（柴油共轨）一、车辆起动1.起动发动机前请检查油箱是否缺少燃油，否则会损坏燃油输送泵。
2.起动发动机时，请不要踩加速踏板或反复踩加速踏板来，起动油量已在ECU中被设定，猛踩油门会使发动机无法起动。
3.起动时，将钥匙转到第二档接通ECU电源，ECU将自动对所有传感器、喷射通道等进行检测，时间约为6秒，此时故障指示灯会点亮，在此期间不要起动发动机，若检测没有发现故障则故障指示灯熄灭，可以正常起动。
汽车行驶时，严禁转动或拔出钥匙，以免方向锁锁住而造成事故。
4.每次起动时间不能超过5秒，连续起动间隔不能小于15秒。
5.行车过程注意各种仪表、指示灯是否正常，故障指示灯常点亮时，说明发动机处于故障运行状态，请及时就近修理，否则会造成更大故障。
6.起动后冷却液温度低于60℃时，ECU会限制发动机的最大负荷，此时动力不足属正常现象，车辆起步前建议先进行怠速预热，并在中等负荷下升温。
发动机正常工作温度应保持在75度至90度。
7.请使用一档起步，这样ECU能够提供充足的动力，换档时发动机转速应保持在1100r/分钟。
一、倒档无同步器，建议使用两脚离合挂档。
8.行车中不要猛轰油门，ECU会自动平稳增加油量，猛踩油门不会得到想象中的急加速。
二、电控系统保养与维护1.电控系统的一般检修禁止擅自拆卸与ECU连接的电器、连接插座、与ECU冷却器连接的油管及ECU冷却器连接的传感器。
2.禁止开启ECU盖板，否则易造成ECU被损坏，ECU内没有可修复零件。
3.ECU应通风情况良好、远离热源、严禁有覆盖物，避免出现长时间积灰现象；否则会影响ECU的散热。
4.ECU应避免行车中的泥水飞溅、砂石撞击；避免腐蚀性液体接触ECU 以及控制线束。
5.使用无线电发射设备时请远离ECU，车辆在电磁波密集区域可能会运行不正常（如电视信号发射塔附近），此种情况极少发生，远离该区域即可解决。
6.在进行车辆检查时，应防止对传感器、喷油器电磁阀等电子元器件的撞击、拉扯、磨损、划伤以及浸水、浸油等，不要敲打、磕碰共轨系统各部件。
锡柴国Ⅲ故障诊断手册DENSO系统锡柴(国Ⅲ)故障诊断手册(DENSO系统)总目第一部分故障概述第二部分故障诊断第三部分故障案例附录万用表的简单使用第一部分故障概述􀂆；认识故障发动机的故障是有时简单有时复杂，要正确认识故障，关键在于对发动机本身的结构和工作原理要非常熟悉，只有在真正掌握发动机的结构和工作原理的基础上才能开始谈发动机的故障维修。
发动机产生故障就如同人生病一样，一定是某个部位出现了异常或者甚至丧失的功能，这应该是一个质变的结果，这个结果通常以某种症状表现出来，比如人感冒发烧头疼等等，这些是相对于平时正常状态的异常情况；对于发动机而言，如起动困难、无力、冒黑烟等等这些异常状况，都属于发动机产生故障时的表现。
但需要注意的是，并非所有的发动机异常状况都可以判断为发动机故障。
比如发动机冒黑烟，也有可能是不正确的操作引起的，不能说发动机一冒黑烟就是发动机有故障了，比如可能是汽车超载或在不正确的档位上坡；再比如功率不足，不一定就是发动机故障，有可能是因为汽车处在高原地区或者是空气稀薄的地区等等。
确认故障确认故障就是再现故障。
一般我们维修人员总是先接到维修要求，那么在这个过程中要求人一般都会进行描述，发生了什么故障，什么情况下发生的，什么时候发生的，如何发生的，故障是一直存在还是时有时无等等。
即便要求人没有如此描述，我们也应该按照这样的思路询问详细，越详细越好，越详细越有助于我们对故障的判别。
我们到现场后，要进行故障再现，比如说起动困难或者功率不足，那么我们就去起动一下或者开一开，是不是真的起动困难或者功率不足，倒不是说我们不信任要求人，而是应该养成这样的习惯，这是首先要做的一步；而不是说一到现场不管三七二十一拆这个查那个。
而且，有时要求人的描述与我们自己的再现会有一些差别，这和人的认识角度和表达能力都有关系，只有在确认故障之后才好考虑如何诊断查找故障。
判别故障电控发动机的故障按照故障部件的性质来分，一般可分为机械故障和电器故障，当然有时两种故障也会同时产生。

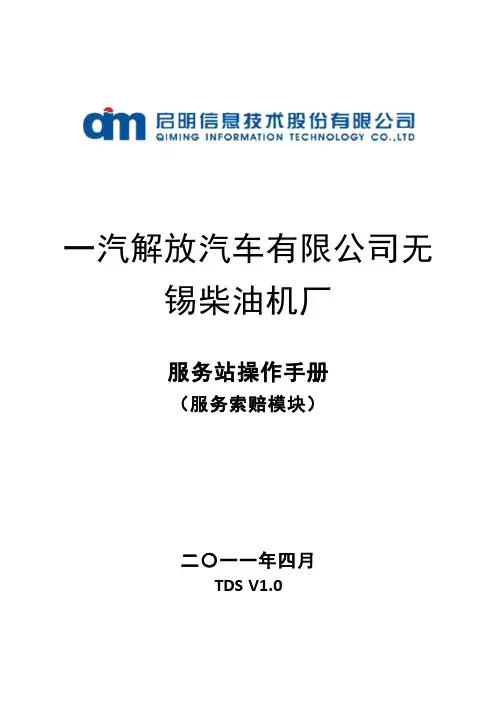

一汽解放汽车有限公司无锡柴油机厂服务站操作手册（服务索赔模块）二〇一一年四月TDS V1.0目录1 消息管理 (2)1.1 发布消息 (2)1.1.1消息系统 (2)2 服务站业务 (4)2.1 维护单据 (4)2.1.1维护索赔单 (4)2.1.2维护调件/换机申请单（调件） (19)2.1.3维护调件/换机申请单（换机） (25)2.1.4维护外出服务申请单 (31)2.1.5维护旧件发货单 (34)2.1.6维护保养单 (36)2.1.7维护特殊保养车辆申请 (41)2.1.8维护服务站保养/索赔发票 (43)3查询业务 (50)3.1 查询统计 (50)3.1.1索赔单跟踪 (50)3.1.2结算单跟踪 (53)3.1.3保养单跟踪 (56)3.1.4旧件发货单跟踪 (56)第 1 页共58 页1 消息管理1.1 发布消息1.1.1消息系统程序路径：系统管理→系统监控→消息系统功能说明：用于发送消息，通知等。
相关权限只有系统管理员可以维护该功能，各服务站可以回复信息。
操作流程：1.点击【消息系统】按键，进入“消息系统”界面查询消息：可以选择消息的日期，或接收，发送，全部等条件，然后单击查询按钮，查询消息如下图所示；第 2 页共58 页然后如上图选中一条信息，然后单击【阅读】按钮，可以进行阅读消息，单击【回复】可以对此消息进行回复消息；如下图所示；如上图所示，写红字处，双击“此消息有附件（1）可以单击此处下载“，如下图所示；“双击此行的文件名下载文件“，就可以下载文件了；第 3 页共58 页2 服务站业务2.1 维护单据2.1.1维护索赔单程序路径：服务站业务→维护单据→维护索赔单功能说明：维护索赔单信息相关权限相关人员维护操作流程：1.点击【维护索赔单】按键，进入“维护索赔单—浏览页”界面说明：单击【增加】按键，然后进入维护界面；第 4 页共58 页⏹首先选择索赔类别，用鼠标双击索赔类别处，然后选择索赔类别，如下图；⏹录入发动机序列号按一下“回车“按键，如果此发动机以前索赔过，或者保养过，那么可以带出底盘号，配车号，客户信息等相应信息，然后维护好剩下的信息；⏹注释：“车辆/设备厂”用鼠标双击可以进行查询，方便选择第 5 页共58 页如上图用鼠标双击费用项目选择工时单价如下图所示：用鼠标选中工时单价，然后单击【选定】按键，将工时单价带到索赔单中如下图所示：第 6 页共58 页第 7 页 共 58 页如上图画红框部分所示首先维护工位信息，双击第一行工位代码空白处，然后选择工位如下图（注释：系统默认第一行为此故障的主要工位，所以主要工位需要在第一行维护，第二行开始为辅助工位）⏹选中相应工位，然后单击【选定】按键，将此工位信息带到索赔单上如下图所示；⏹然后双击第一行索赔零件号（换上去的零件）空白处，选择相应的零件如下图所示；（注释：系统默认第一行为此故障的主件（祸首件），所以主件（祸首件）需要在第一行维护，第二行开始为辅助件）⏹如上图所示首先选择索赔零件号（换上去的零件），不需要选择“生产订单”选项，也就是说索赔件不从生产订单中选择，索赔件所对应的供应商与索赔件的质量追溯码需要手工维护上去，相反如果选择损坏零件号（换下去的零件），需要选中“生产订单”选项，从第8 页共58 页第 9 页 共 58 页“生产订单”中选择损坏零件号（换下去的零件），并且会把损坏件的供应商与质量追溯码自动带回到系统上。
第一章主要技术规格1.1 基本结构参数-1 --2 -1.2主要性能参数1.3 主要结构特征1.3.1 气缸体铸铁HT250,有龙门，右侧铸有装机冷器的腔，镶干式硼铸铁缸套，下止口定位。
-3 -1.3.2 气缸盖铸铁HT2O0整体式，镶进、排气阀座圈和气阀导管。
1.3.3 活塞共晶硅铝合金，顶部铸“①”型燃烧室有挤流小平台，活塞裙部形线为中凸变椭圆，头部表面为锥—椭圆。
头部有三道环槽（两道气环、一道油环槽），第一环槽镶嵌奥氏体铸铁耐磨圈，楔形销座销孔内侧有微量“喇叭口”。
1.3.4 活塞环一环为球墨铸铁环，型式为T形环105X 3DIN70914;二环为灰铸铁（标准材料）外圆锥面结构，表面磷化。
组合油环为灰铸铁带不等节距螺旋弹簧，表面磷化。
外圆刮油刃表面镀铬,内撑不等节距螺旋弹簧, 表面磷化。
1.3.5 活塞销低碳合金钢，全浮式内外圆表面渗碳淬火。
1.3.6 连杆优质合金钢，杆身“工”字型断面，大头平切口、涨断式，小头孔压衬套，飞溅润滑。
1.3.7 曲轴非调质钢，全支承，轴颈表面淬火，圆角滚压处理。
带8块平衡块，前端装橡胶扭振减振器和风扇。
可选装皮带轮。
曲轴要单独进行动平衡和去重。
1.3.8 主轴瓦主轴瓦为高锡铝基合金薄壁结构，止推瓦为镶嵌式组合止推结构。
1.3.9 连杆瓦铜铅合金，薄壁轴瓦。
1.3.10 飞轮铸铁，带60-2 齿槽转速信号盘，外圆装起动齿环，齿数146。
飞轮总成要单独进行动平衡。
1.3.11 凸轮轴优质钢，5支承式，进气凸轮升程7.6mm排气凸轮升程为7.9mm。
1.3.12 挺杆体合金冷激铸铁，筒形底部冷激及磷化处理。
1.3.13 推杆优质无缝钢管，两端焊接球头和球窝。
1.3.14 摇臂- 4 -球墨铸铁，头部高频淬火（摇臂比 1.54 ：1）。
1.3.15 进气阀耐热钢4Cr9Si2 ，杆部镀铬，阀锥面角45°。
1.3.16 排气阀耐热钢，尾部为4Cr9Si2 ，表面镀铬，头部、杆部为23-8N 磨擦焊接，表面镀铬，阀锥面角45°。
锡柴国三服务培训（二）锡柴国三服务手册（电装)编制：杨洋一汽无锡柴油机厂技术中心2007年11月CA6DL1-E3电气系统服务手册目录1、电控系统原理图1.1原理图1.2针脚说明2、电控系统功能描述2.1 KEY SWITCH ON 钥匙开关2.2 诊断2.3 巡航2.4 Tachometer发动机转速输出2.5 CAN通讯2.6预热控制2.7空调怠速控制2.8发动机舱紧急停车2.9排气制动2.10坡行处理（limp-home）3、电气部件描述3.1 ECU中央控制单元3.2传感器3.3线束及相关接插件3.4 继电器3.5 开关3.6 指示灯4、电气协议与整车电气连接之间的关系5、发动机常见故障及点火前电气检查1电控系统原理图 1.1原理图1.2 针脚说明序号 I/O 名称及功能 线径 备注*5 I ECU供电 1.256 I ECU供电 1.257 I ECU供电 1.258 I 发动机转速输出Tachometer 2.5 5V脉冲输出9 I 发动机转速输出Tachometer 2.5 24V脉冲输出19 I/O 诊断口信号（K-LINE） 0.5 未连接时24V21 I 油门踏板1信号 0.5 怠速时0.65V-0.85V22 I 油门踏板2信号 0.5 怠速时0.33V-0.42V23 I PTO踏板信号 0.527 I 整车车速传感器信号 0.528 I ECU外壳接地 0.530 I 怠速调节开关 0.532 I 进气温度传感器信号 0.535 I 电源反馈 1.2536 I 排气制动信号阀驱动 1.25 I39 O 转速传感器屏蔽 0.540 I 转速传感器信号+ 0.541 I 转速传感器信号- 0.544 O 排气制动灯控制信号 0.545 O 冷起动灯控制信号 0.546 I 钥匙开关ON档 0.548 I 钥匙开关START档 0.5 起动时24V49 I 排气制动开关 0.5 排气制动时24V50 I 发动机副停车开关 0.5 作用时24V52 I 倒车开关 0.553 I 制动信号 0.5 制动时开关断开54 I 进气压力传感器地 0.5 0V55 I 温度传感器地 0.556 I 钥匙开关ON档 0.5 ON档时24V57 O 进气压力传感器电源 0.5 24V60 I 巡航主开关 0.565 O PTO踏板电源 0.5 5V66 I 空档开关信号 0.5 空档时24V67 I 巡航恢复/取消 0.568 I 诊断请求开关 0.5 诊断时接地70 I 预热继电器控制信号 0.571 I 预热继电器控制信号 0.572 O ECU信号地 1.25 0V73 O ECU信号地 1.25 0V74 I 主继电器控制信号 0.575 I 主继电器控制信号 0.576 I 电源反馈 1.2577 I 离合器开关信号 0.5 离合器踩下0V 79 I 巡航设置- 0.581 I 空调请求开关 0.5 怠速提升时24V82 O 故障灯控制信号 0.589 I PTO开关信号 0.592 I 巡航设置+ 0.595 I/O CAN2-H 0.596 I/O CAN2-L 0.5101 I/O CAN屏蔽 0.5102 O 电源地 1.25 0V 103 O 喷油器1-H（TWV1） 1.25104 O 喷油器3-H（TWV3） 1.25105 O 喷油器2-H（TWV5） 1.25106 I COMMON1 1.25107 I COMMON1 1.25120 I 辅助转速传感器信号 0.5121 I 轨压传感器信号 0.5123 O 油门踏板2正 0.5 5V 125 O 油门踏板1正 0.5 5V 126 O 轨压传感器正 0.5128 I 进气压力传感器信号 0.5131 O 辅助转速传感器地 0.5132 I 轨压传感器信号 0.5133 O 辅助转速传感器电源 0.5134 O 轨压传感器地 0.5 0V 135 O 油门踏板1地 0.5 0V 136 O 油门踏板2地 0.5 0V 137 O 喷油器5-H（TWV2） 1.25138 O 喷油器6-H（TWV4） 1.25139 O 喷油器4-H（TWV6） 1.25140 O 电源地 1.25 0V 141 O 电源地 1.25 0V 142 I COMMON2 1.25143 I COMMON2 1.25150 I PCV2阀控制 0.5151 I PCV2阀控制 0.5152 I PCV1阀控制 0.5153 I PCV1阀控制 0.5155 I 冷却液温度传感器信号 0.5162 I 燃油温度传感器信号 0.5*备注中电压值均为对地电压。
2 电控系统功能描述2.1 KEY SWITCH ON 钥匙开关钥匙开关KEY示意图钥匙开关KEY ON的四种状态序号 KEY ON的四种状态1 钥匙开关ON，诊断请求开关OFF，发动机没有起动或运行2 钥匙开关ON，诊断请求开关ON，发动机没有起动或运行3 钥匙开关ON，发动机起动4 钥匙开关ON，发动机运行在状态1的情况下，ECU检测水温、进气温度压力等模拟输入量，以及制动信号、离合器信号的等信号量并对电控系统进行自检。
司机在钥匙到ON档时，需要停顿片刻，待检查发动机预热灯熄灭,故障灯无闪码，再起动发动机。
预热灯工作状态：当ECU检测到水温、进气温度过低，需要使用进气预热，ECU输出信号，驱动进气预热继电器对发动机进行进气预热，同时点亮冷起动灯，提示司机发动机正处在预热状态，这时司机需等待预热灯熄灭后再起动发动机。
故障灯工作状态：系统正常的情况下，故障灯在钥匙打到ON档时，系统开始自检同时故障灯亮，如果自检没有问题，故障灯常量，发动机可以点火；如果系统检查出有当前或历史故障，故障灯点亮后会不停闪烁以提示司机，司机必须排除或确认这些故障不影响起动后再起动发动机。
另外在状态1下，系统的K-LINE（诊断接口通讯）处于激活状态，可使用诊断仪对发动机进行离线诊断。
在状态2的情况下，如果发动机有当前或历史故障，诊断灯将会依次闪出相对应的故障闪码。
状态3为发动机从停机到着火的中间过程，点火后发动机将一直在状态4运行。
状态4下，发动机运行正常，故障灯熄灭。
电气连接：46、56针脚为KEY SW2.2 诊断CA6DL1-32E3发动机提供两种诊断方法检测系统故障。
a 在线诊断（闪码） 需要整车加装诊断开关和故障指示灯b 离线诊断（故障码） 需要整车加装故障诊断接口（K-LINE）a、闪码故障检测方法：故障指示灯示意图1)将点火开关由“OFF”旋转到“ON”的位置，不要起动发动机。
这时仪表盘上的故障指示灯应点亮。
2)这时电控系统进行自检，如果电控系统无当前故障和历史故障，发动机故障指示灯常亮不闪烁。
这时可以正常起动发动机。
3)如果电控系统发现系统存在当前故障*或历史故障*，发动机故障指示灯不断闪烁。
这时打开故障诊断开关，故障指示灯就以闪码的形式显示。
司机必须排除系统的当前故障，如果是历史故障，司机必须确认故障已经排除，才可以正常起动发动机。
4)发动机无故障正常点火后，故障指示灯熄灭。
*历史故障：当发动机控制系统检测到发生较严重故障时，系统会自动保存这些故障在ECU的内存中，排除故障后，必须用故障诊断仪清除内存中的故障代码，否则，即使故障排除，故障灯依然会常亮。
这些已经被排除的，但是故障代码没清的故障就是历史故障。
*当前故障：当前还没有被排除的故障。
如何读系统输出的故障闪码：如下图显示的为故障21和31的示例：用故障灯的闪烁时间来表示，如21，故障灯先连续闪两下，中间间隔0.5秒表示2，再隔1.5秒闪一下表示1。
如有多个故障，依次显示，两个故障之间间隔时间较长，约4--5秒。
图3 闪码读取方法示意图检测显示的闪码系统电压的故障检测闪码 0 显示内容 系统供电电压过高闪码 0 显示内容 系统供电电压过低· ECU的故障检测闪码 59 显示内容 ECU电容充电电路故障（充电不足）闪码 59 显示内容 ECU电容充电电路故障（充电过量）闪码 3 显示内容 ECU内辅助CPU故障闪码 3 显示内容 ECU内主CPU故障闪码 3 显示内容 ECU内只读存储器故障·冷却液温度传感器的故障检测闪码 11 显示内容 冷却液温度传感器信号太高闪码 11 显示内容 冷却液温度传感器信号太低·温度传感器的故障检测闪码 16 显示内容 进气温度传感器信号太高闪码 16 显示内容 进气温度传感器信号太低·燃油温度传感器的故障检测闪码 14 显示内容燃油温度传感器信号太高闪码 14 显示内容燃油温度传感器信号太低·进气压力传感器的故障检测闪码 37 显示内容进气压力传感器信号太高闪码 37 显示内容进气压力传感器信号太低·油轨压力传感器的故障闪码 67 显示内容油轨压力传感器信号太高闪码 67 显示内容油轨压力传感器信号太低闪码 69 显示内容油轨压力超过上限值闪码 68 显示内容油轨压力超过最高限值·大气压力传感器的故障检测闪码 15 显示内容大气压力传感器信号太高闪码 15 显示内容大气压力传感器信号太低·曲轴转速传感器的故障检测闪码 13 显示内容曲轴转速传感器无脉冲信号·凸轮轴相位传感器的故障检测闪码 12 显示内容凸轮轴相位传感器无脉冲信号·曲轴转速传感器和凸轮轴相位传感器同时无信号闪码 13 显示内容曲轴和凸轮轴传感器同时无脉冲信号 ·油门踏板传感器（1）的故障检测闪码 22 显示内容加速踏板传感器1信号太低闪码 22 显示内容加速踏板传感器1信号太高·油门踏板传感器（2）的故障检测闪码 22 显示内容加速踏板传感器2信号太低闪码 22 显示内容加速踏板传感器2信号太高·油门踏板传感器（1）和（2）的故障检测闪码 22 显示内容两个油门踏板传感器信号同时无效 ·主继电器的故障检测闪码 5 显示内容主继电器卡死在闭合位置· PCV1的故障检测闪码 71 显示内容PCV1输出对蓄电池短路闪码 71 显示内容PCV1输出开路/对地短接· PCV2的故障检测闪码 72 显示内容PCV2输出对蓄电池短路闪码 72 显示内容PCV2输出开路/对地短接· PCV1和PCV2的故障检测闪码 73 显示内容PCV1和PCV2输出同时对蓄电池短路闪码 73 显示内容PCV1和PCV2输出同时开路/对地短接 ·喷油器故障检测闪码 57 显示内容喷油器公共控制端1与+24V短路闪码 57 显示内容喷油器公共控制端1与搭铁电短路闪码 57 显示内容喷油器公共控制端1断路闪码 58 显示内容喷油器公共控制端2与+24V电短路闪码 58 显示内容喷油器公共控制端2与搭铁电短路闪码 58 显示内容喷油器公共控制端2断路闪码 51 显示内容TWV1输出端断路闪码 54 显示内容TWV2输出端断路闪码 52 显示内容TWV3输出端断路闪码 56 显示内容TWV4输出端断路闪码 53 显示内容TWV5输出端断路闪码 55 显示内容TWV6输出端断路·高压供油泵的故障检测闪码 76 显示内容高压供油泵负荷过大闪码 76 显示内容高压供油泵压力过大闪码 77 显示内容高压油泵无负荷闪码 78 显示内容高压油泵漏油·发动机超速运转的故障检测闪码 7 显示内容发动机转速大大高于安全限制值 ·冷却温度超过上限值的故障检测闪码 6 显示内容发动机冷却液温度过高· QR码的故障检测闪码 2 显示内容喷油器油量修正QR码没有写入ECU闪码 2 显示内容喷油器油量修正QR码写入错误b、故障代码故障检测方式（使用FQ-050715型汽车故障诊断仪）：故障诊断仪外形故障诊断仪的主要功能：（1）快速、方便地读取或清除故障码。
