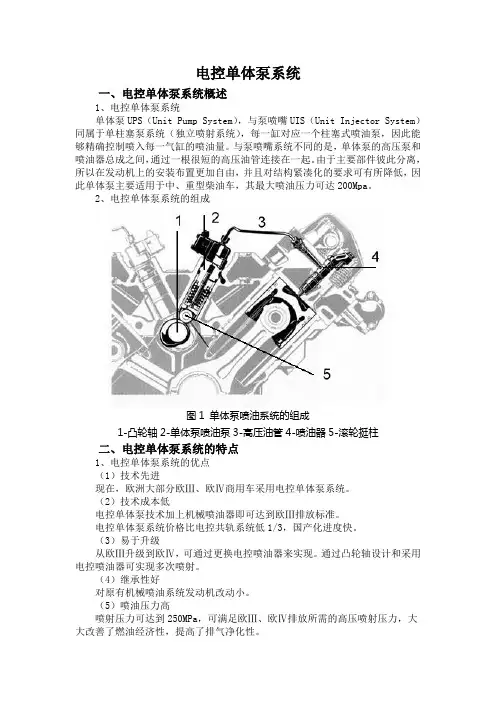

电控单体泵系统一、电控单体泵系统概述1、电控单体泵系统单体泵UPS（Unit Pump System），与泵喷嘴UIS（Unit Injector System）同属于单柱塞泵系统（独立喷射系统），每一缸对应一个柱塞式喷油泵，因此能够精确控制喷入每一气缸的喷油量。
与泵喷嘴系统不同的是，单体泵的高压泵和喷油器总成之间，通过一根很短的高压油管连接在一起。
由于主要部件彼此分离，所以在发动机上的安装布置更加自由，并且对结构紧凑化的要求可有所降低，因此单体泵主要适用于中、重型柴油车，其最大喷油压力可达200Mpa。
2、电控单体泵系统的组成图1 单体泵喷油系统的组成1-凸轮轴2-单体泵喷油泵3-高压油管4-喷油器5-滚轮挺柱二、电控单体泵系统的特点1、电控单体泵系统的优点（1）技术先进现在，欧洲大部分欧Ⅲ、欧Ⅳ商用车采用电控单体泵系统。
（2）技术成本低电控单体泵技术加上机械喷油器即可达到欧Ⅲ排放标准。
电控单体泵系统价格比电控共轨系统低1/3，国产化进度快。
（3）易于升级从欧Ⅲ升级到欧Ⅳ，可通过更换电控喷油器来实现。
通过凸轮轴设计和采用电控喷油器可实现多次喷射。
（4）继承性好对原有机械喷油系统发动机改动小。
（5）喷油压力高喷射压力可达到250MPa，可满足欧Ⅲ、欧Ⅳ排放所需的高压喷射压力，大大改善了燃油经济性，提高了排气净化性。
（6）排气净化性好达到欧Ⅲ排放，加上电控喷油器可以达到欧Ⅳ。
（7）喷油规律好喷油规律先缓后急，符合理想柴油机放热规律要求，有利于降低NOx的排放，有利于降低排放和燃烧噪声。
（8）供油能力强可进行各缸独立控制，特别适用于大功率的中、重型柴油机。
（9）适应能力强相对于电控共轨系统来说，电控单体泵系统对燃油品质的要求较低。
（10）安全可靠性高没有持续的喷射高压源带来的安全隐患，排放稳定性好。
对于中、重型柴油机来说，系统零部件比电控共轨系统成熟，使用寿命长。
（11）一致性控制好各缸平衡控制策略提供了较好的各缸供油一致性，单体泵自校正策略确保了生产一致性控制，电控系统自学习、自诊断策略确保了使用期内各缸性能一致性控制。
销售公司电控单体泵柴油机工作原理及维护篇——工作原理及维护篇——销售公司目录一、电控单体组合泵工作原理及注意事项二、电控单体组合泵故障维护销售公司销售公司输油泵泵油时通过燃油粗滤清器和进油管从燃油箱中将燃油吸出，由燃油输油泵泵油时通过燃油粗滤清器和进油管从燃油箱中将燃油吸出由燃油粗滤清器滤去颗粒较大的杂质，再由燃油细滤清器滤去细小的杂质进入喷油泵总成的低压腔。
喷油泵又称高压泵，电控单体泵将燃油加压最高可到160MPa压力经高压油管送至喷油器喷油器中的喷油嘴开启喷出成雾状的燃油在燃力，经高压油管送至喷油器，喷油器中的喷油嘴开启，喷出成雾状的燃油在燃烧室中与空气相混合，形成可燃混合气，在高温高压作用下自燃燃烧。
销售公司产品型号：GD-1•采用24V供电，带主继电器电源控制•防水、抗振，橡胶绝缘隔垫•外部线束防短路功能•用于驱动单体泵电磁阀的4路和6路驱动输出•具有在线故障诊断功能•国际先进的CAN现场总线通信技术•可以控制满足国3、国4的排放国要求的电控喷油系统销售公司ECU作用电气控制部分的核它集中柴油机是电气控制部分的核心，它集中了柴油机和车辆的控制策略，通过接受各传感器适时监测传递的发动机信息，进行分析、判断和处理，并根据预先写入的控制策略和程序，向执行器（单体泵电磁阀等）发出驱动信号，从而准确地控制各电磁阀等发信确控制各缸燃油的喷射量和燃油的喷射正时。
ECU除了管喷油外有其它功能如故障诊断理喷油以外还具有其它一些功能，如故障诊断、网络通讯、标定与监测等。
销售公司ECU发动机控制功能起动油量拖转油量及温度补偿目标怠速计算根据各种工况和条件选择合适的目标怠速基于转速反馈自动调节怠速油量使怠速稳定怠速闭环基于转速反馈，自动调节怠速油量，使怠速稳定油门油量根据油门位置，及扭矩和功率需求，确定指令油量指令油量计算根据当前工况和状态，计算指令输出油量油量变化率控制控制指令油量的变化率，改善发动机瞬态工作的性能冒烟限制限制喷油量，防止冒黑烟最大油量限制根据各种温度，修正扭矩限制油量最高空车转速限制比例控制可变调速率，限制发动机不至于超速喷油正时计算根据当前工况和状态，计算合适的喷油提前角油量线性化将喷油量转化成油泵电磁阀驱动脉宽的角度喷油脉宽控制根据电磁阀开启和关闭延迟，修正指令喷油脉宽跛行家油故障时发动机固定行保维修跛行回家油门故障时，发动机以固定怠速运行，保证进维修站标定断缸用于实验阶段，可按照用户需要暂时切断指定缸供油销售公司ECU整车控制功能•预热控制：冷起动过程中的进气加热控制；•允许驾驶员在一定范围内手动调节目标怠怠速微调：允许驾驶员在定范围内手动调节目标怠速；•怠速超时停机：持续怠速时间过长时自动停机以降低油耗和排放；•排气制动：根据使能条件切断喷油，辅助制动，可根据离合器安装情况智能配置使能条件空调压缩机控制根据不同工况，智能接通或断开空调离合器控制继电器，控制压缩机控制压缩机；•工作电子风扇控制：根据冷却水温和空调开启智能控制电子风扇继电器销售公司ECU整车控制功能•发动机转速输出：以固定占空比的PWM方波将发动机转速传输给汽车仪表盘；•车速处理及诊断：支持霍尔式车速传感器输入信号处理及车速里程计算；•最大车速限制：根据设定限制车速来控制发动机最最大车速限制根据设定限制车速来控制发动机最大喷油量，以达到限制车速目的；•双电位器油门：支持“双电位器”电子油门的信号双电位器油门支持处理及故障诊断；远程油门根据开关指令在两个油门之间切换对•远程油门：根据开关指令，在两个油门之间切换对发动机的操控，互不影响。
锡柴国三服务培训（二）锡柴国三服务手册（博世)编制：杨洋一汽无锡柴油机厂技术中心2007年11月CA6DF-E3电气系统配套手册目录1、电控系统原理图1.1整车部分1.2发动机部分2、电控系统功能描述2.1 KEY SWITCH ON 钥匙开关2.2 诊断2.3 巡航2.4 Tachometer发动机转速输出2.5 CAN通讯2.6发动机起动控制2.7预热控制2.8空调怠速控制2.9发动机舱紧急停车2.10发动机舱附起动2.11 排气制动2.12坡行处理（limp-home）3、电气部件描述3.1 ECU中央控制单元3.2传感器3.3线束及相关接插件3.4 继电器3.5 开关3.6 指示灯4、发动机点火前电气检查1 电控系统原理图1.1整车部分虚线向上为整车部分原理图 整车部分针脚I/O介绍序号 I/O 名称及功能 线径 备注* 1.02 I 电源正 2.51.03 I 电源正2.51.04 O ECU输出信号电源2.5 24V 1.05 I 电源负 2.51.06 I 电源负2.51.08 I 电源正2.51.09 I 电源正2.51.10 I 电源负2.51.11 I 电源负2.51.22 O 诊断灯驱动 0.75 灯亮时24V 灯灭时0V1.29 O 数字地 0.751.30 O 诊断灯地 0.751.31 I 巡航+ 0.751.32 I 排气制动开关 0.75 排气制动时24V 1.33 O 发动机转速输出Tachometer 0.75 24V，8脉冲/转 1.34 I/O CAN-L 0.751.35 I/O CAN-H 0.751.37 O 起动继电器输出正 0.751.38 O 冷起动灯驱动 0.751.40 I 钥匙开关ON档（T15） 0.75 24V1.41 I 制动信号 0.75 制动时24V 1.42 I 空调请求开关 0.75 怠速提升时24V 1.46 I 巡航恢复 0.751.47 I 副停车开关 0.751.49 I 辅助制动信号 0.75 制动时0V1.51 O 起动继电器输出负 0.751.55 O 预热继电器输出正 0.75 预热作用时24V 1.59 O 预热继电器输出负 0.751.61 I 钥匙开关START档（T50）起动继电器控制信号0.75 起动时24V1.64 I 巡航设置 0.751.66 I 离合器开关信号 0.75 离合器踩下0V 1.70 I 整车车速传感器地 0.751.71 I 整车车速传感器信号 0.751.72 I 诊断请求开关 0.75 诊断时24V1.74 I 巡航取消 0.751.76 O 油门踏板2地 0.75 0V1.77 O 油门踏板1正 0.75 5V1.78 O 油门踏板1地 0.75 0V1.79 I 油门踏板1信号 0.75 怠速时0.57-0.95V 1.80 I 油门踏板2信号 0.75 怠速时0.16-0.60V 1.84 O 油门踏板2正 0.75 5V1.85 I 空档开关信号 0.75 空档时24V1.89 I/O 诊断口信号（K-LINE） 0.75 未连接时24V*备注中电压值均为对地电压。
