Ith20A是表示接触器的一个重要的技术参数

交流接触器的选用计算工控2009-11-03 09:18:12 阅读70 评论0 字号：大中小订阅交流接触器的选用计算(一)电动机负载时的选用交流接触器吸引线困电压由控制电路电压而定。

主触头额定电流由下面经验公式计算：Imc= PN X 10³-----------------KUN式中Imc ——主触头额定电流，A；PN ——被控制的电动机额定功率，KW；K ——常数，一般取1—1.4；UN ——电动机的额定电压，V。

实际选择时，接触器的主触头额定电流大于上式计算值。

(二)非电动机负载时的选用非电动机负载有电阻炉、电容器、变压器、照明装置等，选配接触器时，除考虑接通容量外，还应考虑使用中可能出现的过电流．现分述如下。

1．电热设备电流波动最大值不超过1.4IN，可按下式选用Itc≥1.2 IN式中Itc ——接触器额定发热电流，A；IN ——被控电热设备额定电流，A。

如接触器铭牌上未注明Itc值，可按工作电流相等原则选用。

2．电容器用接触器控制电容器时．应考虑电容器的合闸电流、持续电流和在负载下的电寿命。

现推荐采用表1的数据。

对于更大容量的电容器，常串接电阻，以使接触器的接通电流减少50％。

表1型号电容器额定工作电流Ic(A) 电容器标称容量Qc（Kvar）电容器额定工作电压Uc=220V 电容器额定工作电压Uc=380VCJ10-10 7.5 3 6CJ10-20 12 5 8CJ10-40 30 12.5 20CJ10-60 53 25 40CJ10-100 80 30 60CJ10-150 105 40 75CJ20-250 130 50 1003．电焊变压器表2为电焊变压器选配接触器参考表。

经验表明，焊接时的分断电流平均比接通电流大2—4倍，而且为单相负载，因此所用接触器的3极可以并联使用。

表2型号额定工作电流IN(A) SN(kVA) Ik(A)UN=220V UN=380V UN=220V UN=280VCJ10-60 30 11 20 300 300CJ10-100 53 20 30 450 450CJ10-150 66 25 40 600 600CJ10-250 105 40 70 1050 1050CJ10-250 130 50 90 1800 1800注：UN、IN、SN、IK分别表示变压器的额定电压、电流、容量、短路时一次侧最大短路电流。

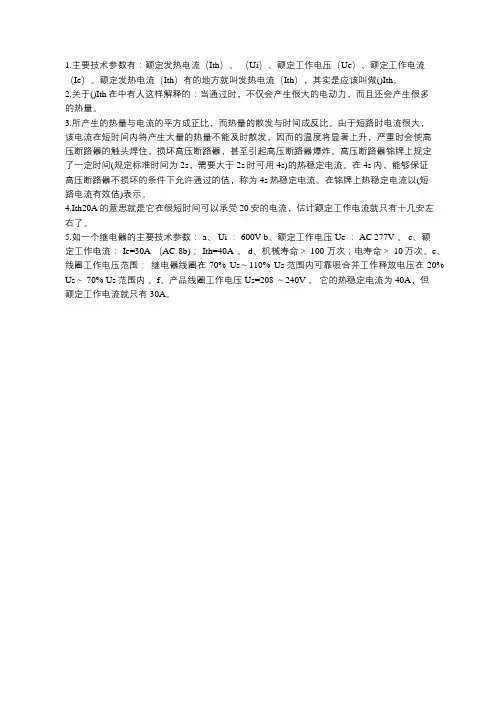

1.主要技术参数有：额定发热电流（Ith）、（Ui）、额定工作电压（Ue）、额定工作电流（Ie）。

额定发热电流（Ith）有的地方就叫发热电流（Ith），其实是应该叫做()Ith。

2.关于()Ith在中有人这样解释的：当通过时，不仅会产生很大的电动力，而且还会产生很多
的热量。

3.所产生的热量与电流的平方成正比，而热量的散发与时间成反比。

由于短路时电流很大，
该电流在短时间内将产生大量的热量不能及时散发，因而的温度将显著上升，严重时会使高
压断路器的触头焊住，损坏高压断路器，甚至引起高压断路器爆炸。

高压断路器铭牌上规定
了一定时间(规定标准时间为2s，需要大于2s时可用4s)的热稳定电流。

在4s内，能够保证
高压断路器不损坏的条件下允许通过的值，称为4s热稳定电流。

在铭牌上热稳定电流以(短
路电流有效值)表示。

4.Ith20A的意思就是它在很短时间可以承受20安的电流，估计额定工作电流就只有十几安左
右了。

5.如一个继电器的主要技术参数： a、 Ui ： 600V b、额定工作电压 Ue ： AC 277V 。

c、额
定工作电流： Ie=30A （AC-8b)； Ith=40A 。

d、机械寿命＞ 100 万次；电寿命＞ 10万次。

e、线圈工作电压范围：继电器线圈在70% Us～110% Us范围内可靠吸合并工作释放电压在20% Us～ 70% Us范围内。

f、产品线圈工作电压 Us=208 ～240V 。

它的热稳定电流为40A，但
额定工作电流就只有30A。

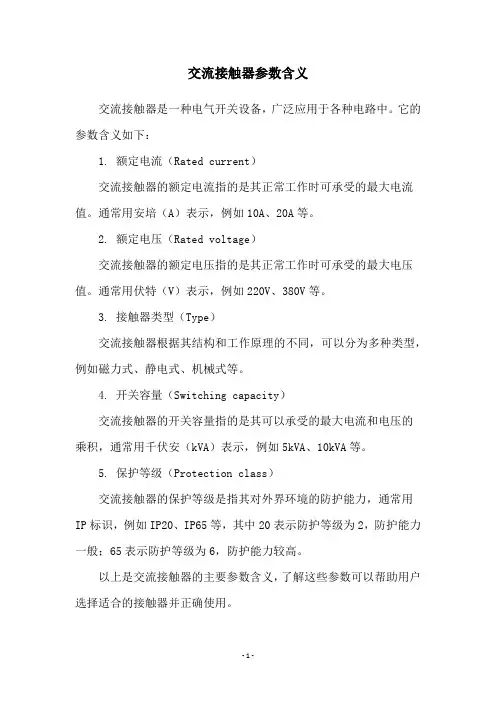

交流接触器参数含义
交流接触器是一种电气开关设备，广泛应用于各种电路中。

它的参数含义如下：
1. 额定电流（Rated current）
交流接触器的额定电流指的是其正常工作时可承受的最大电流值。

通常用安培（A）表示，例如10A、20A等。

2. 额定电压（Rated voltage）
交流接触器的额定电压指的是其正常工作时可承受的最大电压值。

通常用伏特（V）表示，例如220V、380V等。

3. 接触器类型（Type）
交流接触器根据其结构和工作原理的不同，可以分为多种类型，例如磁力式、静电式、机械式等。

4. 开关容量（Switching capacity）
交流接触器的开关容量指的是其可以承受的最大电流和电压的
乘积，通常用千伏安（kVA）表示，例如5kVA、10kVA等。

5. 保护等级（Protection class）
交流接触器的保护等级是指其对外界环境的防护能力，通常用IP标识，例如IP20、IP65等，其中20表示防护等级为2，防护能力一般；65表示防护等级为6，防护能力较高。

以上是交流接触器的主要参数含义，了解这些参数可以帮助用户选择适合的接触器并正确使用。

- 1 -。

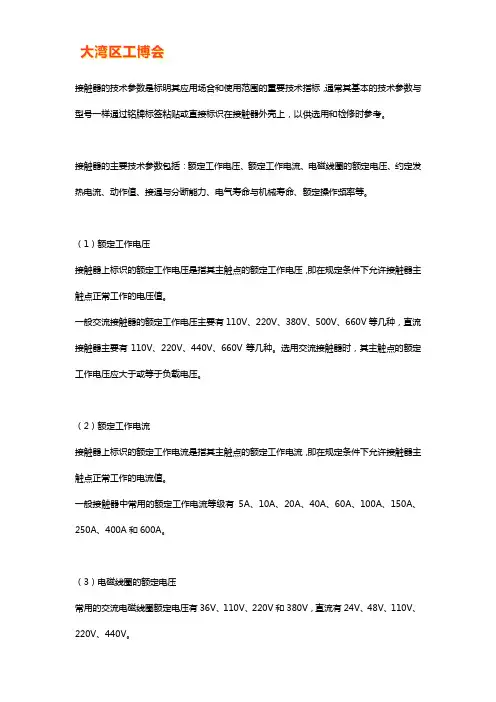

接触器的技术参数是标明其应用场合和使用范围的重要技术指标，通常其基本的技术参数与型号一样通过铭牌标签粘贴或直接标识在接触器外壳上，以供选用和检修时参考。

接触器的主要技术参数包括：额定工作电压、额定工作电流、电磁线圈的额定电压、约定发热电流、动作值、接通与分断能力、电气寿命与机械寿命、额定操作频率等。

（1）额定工作电压接触器上标识的额定工作电压是指其主触点的额定工作电压，即在规定条件下允许接触器主触点正常工作的电压值。

一般交流接触器的额定工作电压主要有110V、220V、380V、500V、660V等几种，直流接触器主要有110V、220V、440V、660V等几种。

选用交流接触器时，其主触点的额定工作电压应大于或等于负载电压。

（2）额定工作电流接触器上标识的额定工作电流是指其主触点的额定工作电流，即在规定条件下允许接触器主触点正常工作的电流值。

一般接触器中常用的额定工作电流等级有5A、10A、20A、40A、60A、100A、150A、250A、400A和600A。

（3）电磁线圈的额定电压常用的交流电磁线圈额定电压有36V、110V、220V和380V，直流有24V、48V、110V、220V、440V。

（4）约定发热电流在规定条件下试验时，在8h工作制下，各部分温升不超过极限值时所承载的最大电流。

（5）接通与分断能力接触器的接通与分断能力是指主触点在规定条件下能够进行可靠接通和分断的电流值。

在该电流值下，接通能力是指触点在闭合时不会引起触点熔焊，断开能力是指触点断开时能可靠灭弧的能力。

一般情况下，主触点的接通和分断能力与接触器的使用类别有关，其关系见表1-2所列。

（6）电气寿命和机械寿命接触器的电气寿命和机械寿命指可以使用的次数，一般以万次表示。

目前接触器的机械寿命已达数百万次，甚至更高，电气寿命一般应不小于机械寿命的l/20。

（7）额定操作频率额定操作频率是指每小时允许操作次数的最大值，单位为次/小时。

接触器的基本结构和技术参数接触器是一种用于频繁地接通或断开交直流主电路、大容量控制电路等大电流电路的自动切换电器。

在功能上接触器除能自动切换外,还具有手动开关所缺乏的远距离操作功能和零压及欠压保护功能，但没有自动开关所具有的过载和短路保护功能。

接触器生产方便，成本低，主要用于控制电动机、电热设备、电焊机、电容器组等，是电力拖动自动控制电路中使用最广泛的一种低压电器元件。

按接触器所控制的电流种类可分为交流接触器和直流接触器两种.一．交流接触器概述1、交流接触器的工作原理交流接触器的工作原理如图1所示。

图1 交流接触器的工作原理示意图按钮7在断开位置，交流接触器处于不得电的状态——常态,它的常闭触头闭合，常开触头断开.按动按钮7，电磁线圈6得电，电磁机构产生电磁力吸动衔铁，衔铁3向下运动，带动触头动作（反作用力弹簧被压缩)。

常闭触头断开,常开触头闭合.松开按钮7,电磁线圈断电，电磁铁电磁力消失，衔铁在反作用力弹簧4的作用下向上运动回到常态的位置，常开触头断开、常闭触头复位。

可以把交流接触器理解为一个由电磁铁控制的多触头开关。

其图形符号和文字符号如图2所示。

图22、交流接触器的基本结构（1)电磁机构交流接触器的电磁机构由铁心（两侧柱端部嵌有短路环)、电磁线圈、衔铁、反作用力弹簧和缓冲弹簧等组成。

衔铁的运动形式有绕轴转动的拍合式和直线运动的直动式,衔铁直线运动式又可分为正装直动式和倒装直动式（即触头在电磁机构的下方）。

(2）触头系统交流接触器的触头可分为主触头和辅助触头。

主触头用于接通、断开电流较大的负荷电路即主电路。

所以，主触头截面积较大，一般为平面型。

辅助触头截面积较小，一般为球面型,用于接通、断开控制电路、信号电路等。

交流接触器的主触头多为常开触头，辅助触头则有常开触头及常闭触头两种。

交流接触器的触头有桥式双断点和指式单断点等型式。

（3)灭弧装置交流接触器的主触头在切断具有较大感性负荷的电路时，动、静触头间会产生强烈的电弧,灭弧装置可使电弧迅速熄灭,减轻电弧对触头的烧蚀和防止相间短路。

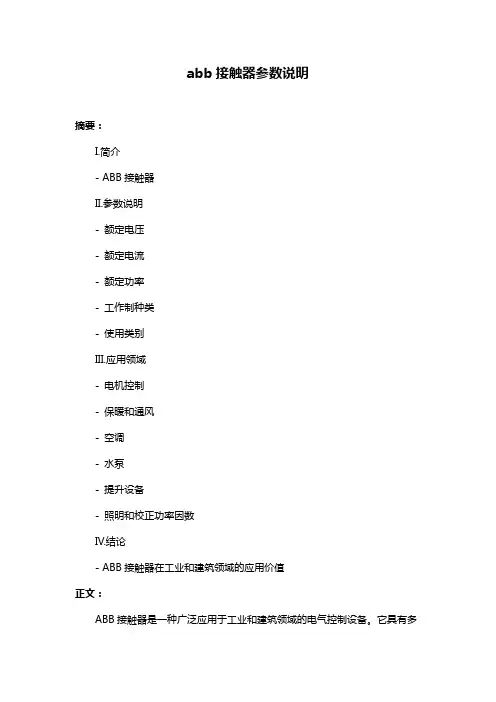

abb接触器参数说明摘要：I.简介- ABB接触器II.参数说明- 额定电压- 额定电流- 额定功率- 工作制种类- 使用类别III.应用领域- 电机控制- 保暖和通风- 空调- 水泵- 提升设备- 照明和校正功率因数IV.结论- ABB接触器在工业和建筑领域的应用价值正文：ABB接触器是一种广泛应用于工业和建筑领域的电气控制设备。

它具有多种参数，可以满足不同场合的需求。

下面我们将详细介绍ABB接触器的参数以及应用领域。

首先，我们来看一下ABB接触器的参数说明。

接触器的额定电压是指主触点上的额定电压，通常用的电压等级为直流接触器（127v、220v、380v、500v等档次）和交流接触器（127v、220v、380v、500v等档次）。

接触器的额定电流是指主触点的额定电流，直流接触器的额定电流为25a、40a、60a、100a、250a、400a、600a，交流接触器的额定电流为5a、10a、20a、40a、60a、100a、150a、250a、400a、600a。

额定功率是指接触器触点的额定功率，它与电压和电流有关。

工作制种类和使用类别则是根据接触器的使用环境和条件来选择的，包括连续工作制、断续工作制、周期工作制等。

ABB接触器广泛应用于建筑业和工业领域，如电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。

例如，在电机控制方面，ABB 接触器可以有效地控制电机的启动、停止和反转；在保暖和通风方面，ABB接触器可以帮助调节室内温度和湿度，提高舒适度；在照明和校正功率因数方面，ABB接触器可以保证电力系统的稳定运行，提高电能利用率。

总之，ABB接触器凭借其优良的性能和广泛的参数选择，成为了工业和建筑领域中不可或缺的重要设备。

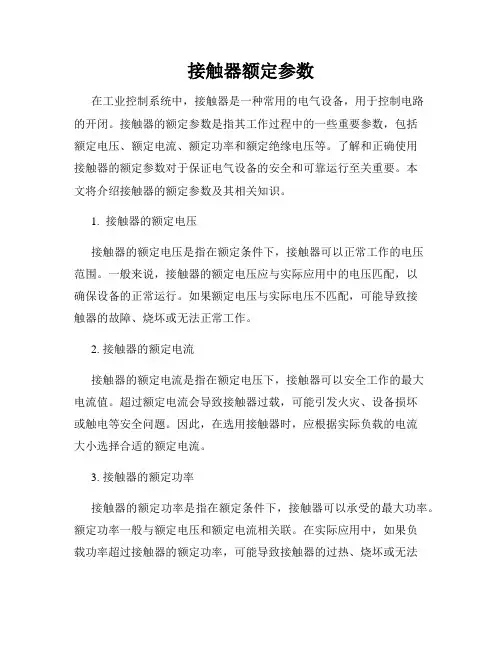

接触器额定参数在工业控制系统中，接触器是一种常用的电气设备，用于控制电路的开闭。

接触器的额定参数是指其工作过程中的一些重要参数，包括额定电压、额定电流、额定功率和额定绝缘电压等。

了解和正确使用接触器的额定参数对于保证电气设备的安全和可靠运行至关重要。

本文将介绍接触器的额定参数及其相关知识。

1. 接触器的额定电压接触器的额定电压是指在额定条件下，接触器可以正常工作的电压范围。

一般来说，接触器的额定电压应与实际应用中的电压匹配，以确保设备的正常运行。

如果额定电压与实际电压不匹配，可能导致接触器的故障、烧坏或无法正常工作。

2. 接触器的额定电流接触器的额定电流是指在额定电压下，接触器可以安全工作的最大电流值。

超过额定电流会导致接触器过载，可能引发火灾、设备损坏或触电等安全问题。

因此，在选用接触器时，应根据实际负载的电流大小选择合适的额定电流。

3. 接触器的额定功率接触器的额定功率是指在额定条件下，接触器可以承受的最大功率。

额定功率一般与额定电压和额定电流相关联。

在实际应用中，如果负载功率超过接触器的额定功率，可能导致接触器的过热、烧坏或无法正常工作。

因此，在选用接触器时，要确保额定功率能够满足负载的需求。

4. 接触器的额定绝缘电压额定绝缘电压是指接触器在工作过程中，其绝缘部分所能承受的最大电压。

接触器的额定绝缘电压应与实际工作电压相匹配，以确保设备在工作过程中的安全性和稳定性。

根据不同型号和应用场景，接触器的额定参数可能会有所不同。

因此，在选用接触器时，要先了解实际负载的电压、电流、功率和绝缘电压等参数，并选择与其相匹配的接触器型号。

此外，还要注意根据具体工作环境和使用要求，选择适当的接触器安装方式、使用条件和保护措施等。

总结：接触器的额定参数是保证其安全和可靠运行的重要依据，包括额定电压、额定电流、额定功率和额定绝缘电压等。

正确了解和使用接触器的额定参数，对于确保电气设备的正常运行至关重要。

在选用接触器时，应根据实际负载的需求，选择符合要求的接触器型号，并注意实际工作环境和使用要求，以保证设备的安全和可靠性。

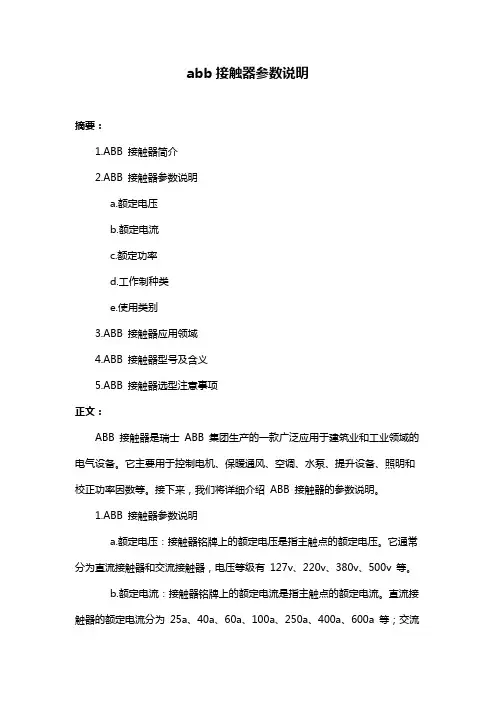

abb接触器参数说明摘要：1.ABB 接触器简介2.ABB 接触器参数说明a.额定电压b.额定电流c.额定功率d.工作制种类e.使用类别3.ABB 接触器应用领域4.ABB 接触器型号及含义5.ABB 接触器选型注意事项正文：ABB 接触器是瑞士ABB 集团生产的一款广泛应用于建筑业和工业领域的电气设备。

它主要用于控制电机、保暖通风、空调、水泵、提升设备、照明和校正功率因数等。

接下来，我们将详细介绍ABB 接触器的参数说明。

1.ABB 接触器参数说明a.额定电压：接触器铭牌上的额定电压是指主触点的额定电压。

它通常分为直流接触器和交流接触器，电压等级有127v、220v、380v、500v 等。

b.额定电流：接触器铭牌上的额定电流是指主触点的额定电流。

直流接触器的额定电流分为25a、40a、60a、100a、250a、400a、600a 等；交流接触器的额定电流分为5a、10a、20a、40a、60a、100a、150a、250a、400a、600a 等。

c.额定功率：接触器的额定功率是指在额定电压下，接触器能承受的最大功率。

它与额定电压和额定电流共同决定了接触器的工作条件。

d.工作制种类：接触器的工作制种类包括连续工作制、断续工作制、短时工作制等，不同工作制对接触器的使用寿命和性能要求有所不同。

e.使用类别：接触器的使用类别包括通用、高性能、特殊性能等，不同使用类别的接触器适用于不同的场合和负载需求。

2.ABB 接触器型号及含义ABB 接触器的型号通常由数字和字母组成，如A101、B202 等。

其中，数字代表接触器的额定电流，字母代表接触器的功能和特性。

例如，A 代表通用接触器，B 代表高性能接触器，C 代表特殊性能接触器等。

3.ABB 接触器选型注意事项在选择ABB 接触器时，应根据实际应用场景和负载需求，结合接触器的额定电压、额定电流、额定功率、工作制种类和使用类别等因素进行选型。

此外，还需注意接触器的安装尺寸和接线方式，以确保与电气系统的兼容性和安全性。

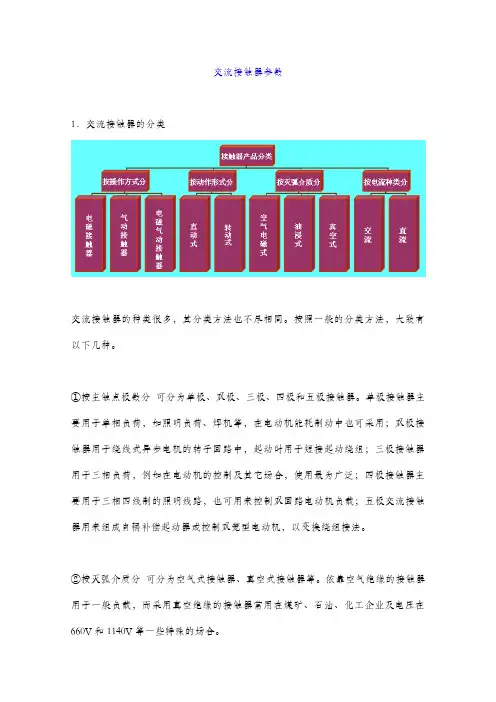

交流接触器参数1．交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

②按灭弧介质分可分为空气式接触器、真空式接触器等。

依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。

③按有无触点分可分为有触点接触器和无触点接触器。

常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。

由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。

2．交流接触器的基本参数（1）额定电压指主触点额定工作电压，应等于负载的额定电压。

一只接触器常规定几个额定电压，同时列出相应的额定电流或控制功率。

通常，最大工作电压即为额定电压。

常用的额定电压值为220V、380V、660V等。

（2）额定电流接触器触点在额定工作条件下的电流值。

380V三相电动机控制电路中，额定工作电流可近似等于控制功率的两倍。

常用额定电流等级为5A、10A、20A、40A、60A、100A、150A、250A、400A、600A。

（3）通断能力可分为最大接通电流和最大分断电流。

最大接通电流是指触点闭合时不会造成触点熔焊时的最大电流值；最大分断电流是指触点断开时能可靠灭弧的最大电流。

一般通断能力是额定电流的5～10倍。

当然，这一数值与开断电路的电压等级有关，电压越高，通断能力越小。

20a空开参数20A空开参数一、什么是20A空开参数？空开（Circuit Breaker）是一种用于保护电路的开关装置，可以在电路出现过载、短路等故障时自动切断电流，起到保护电路和电器设备的作用。

20A空开参数则是指电流额定值为20安培的空开的技术参数。

二、20A空开参数的重要性20A空开参数是选择和使用空开的重要依据，它直接关系到电路的安全可靠性。

如果选择的空开参数不合适，可能导致电路过载、短路等故障时无法及时切断电流，造成设备损坏、火灾甚至人身伤害。

因此，了解和正确使用20A空开参数是每个电气工程师和使用者必备的知识。

三、20A空开参数的主要技术指标1. 额定电流（Rated Current）：20A空开的额定电流为20安培，表示该空开能够正常工作的最大电流值。

2. 动作特性（Tripping Characteristics）：包括过载保护和短路保护两种特性。

过载保护是指当电路负载超过额定电流时，空开能够在一定时间内自动切断电流，防止电路过载。

短路保护是指当电路出现短路故障时，空开能够立即切断电流，防止电路发生火灾等危险。

3. 动作电流（Tripping Current）：是指空开在达到动作特性时的电流值。

20A空开的动作电流通常为1.13倍额定电流，即22.6安培。

4. 切断能力（Breaking Capacity）：是指空开能够切断故障电流的能力。

20A空开的切断能力通常为6kA，表示能够切断不超过6千安培的故障电流。

5. 使用环境（Operating Environment）：包括温度、湿度、海拔等环境要求，确保20A空开能够在各种环境条件下正常运行。

四、正确选择20A空开参数的方法1. 根据电路负载情况选择额定电流，确保20A空开能够满足负载要求。

2. 根据电路的特性和需求选择动作特性，比如选择短路保护特性时，要考虑电路的短路能力和故障类型。

3. 根据电路的故障电流选择动作电流，确保空开能够在故障时及时切断电流。

交流接触器型号及含义
正泰CIX2系列沟通接触器
接触器，做为继电器掌握系统当中最基本、最常见的电器元件，生产常见许多，国产的有“正泰”“德力西”等厂家，进口的有“西门子”“施耐德”等等。

型号也许多。

有许多初学电工伴侣发信息问我接触器型号的含义，当然主要是想从型号上的数字得到相关的参数。

CJX1-140
比如这个型号为CJX1-140的接触器，‘C’代表“接触器”、“J”代表“沟通”、“X”代表“小型”、“1”代表设计序号、“140”代表额定电流140A。

CJX2-3201
CJX2-3210
再比如，这两个型号的接触器，CJX2-3201和CJX2-3210，“32”是额定电流，后面的第一个字母是常开帮助触点个数，其次个数字是常闭触点个数，也就是说3201是带0个常开帮助触点，1个常闭帮助触点，而3210则是1组常开帮助触点，0组常闭触点。

还有比如这个CJX2-9511,“95”是额定电流，“11”代表1组常开帮助触
点，1组常闭帮助触点。

那就有伴侣说了，好了，知道了，按这个方法套就可以了。

其实是不对的，由于并不是所以接触器都这么表示的。

比如这两个，“3TF50”“3TB42”“50”和“42”并不是50A和42A的意思。

而是有它特别的含义，如下图所示。

所以说在平常工作中选择接触器，并不能死套它型号上的数字，肯定要先弄清晰型号的含义再选择匹配的接触器，不然简单出事故。

目录目录 (1)PCP产品选型 (2)第一章国产D2系列接触器型号说明 (3)第二章进口Tesys D系列接触器型号说明 (4)第三章进口Tesys F系列接触器型号说明 (5)第四章国产电容接触器系列接触器型号说明 (6)第五章国产LR2系列热继电器型号说明 (7)第六章进口LR9系列热继电器型号说明 (7)第七章进口LRD系列热继电器型号说明 (8)第八章热继电器和电子过流继电器的区别： (8)第九章 GV型号说明 (9)第十章 CA2系列继电器型号说明 (9)第十一章 CA*-KN 系列继电器型号说明 (10)第十二章 CAD系列继电器型号说明 (11)第十三章 XB6-E系列按钮/指示灯的选型 (12)第十四章 XVM系列组合信号指示灯（45mm型）的选型 (13)第十五章 XVB系列组合信号指示灯（70mm型）的选型 (14)第十六章标准K1/K2凸轮开关选型 (15)第十七章定制K1/K2凸轮开关选型 (16)第十八章继电器本体 (16)第十九章 XB2系列普通弹簧复位按钮 (17)第二十章 XB2系列带灯按钮 (17)第二十一章 XB2系列锁扣式急停按钮 (18)第二十二章 XB2系列指示灯 (19)第二十三章 XB2系列选择开关 (20)第二十四章 XB4系列普通弹簧复位按钮-螺钉夹紧接线 (20)第二十五章 XB4系列选择开关 (21)第二十六章 XB4系列钥匙开关 (21)第二十七章 XB4系列指示灯 (22)第二十八章 XB4系列带灯按钮 (22)第二十九章 XB4系列带LED灯的旋钮开关 (23)PCP产品选型第一章国产D2系列接触器型号说明第四章国产电容接触器系列接触器型号说明第六章进口LR9系列热继电器型号说明第八章热继电器和电子过流继电器的区别：第九章GV型号说明第十章CA2系列继电器型号说明第十一章CA*-KN 系列继电器型号说明第十二章CAD系列继电器型号说明第十三章XB6-E系列按钮/指示灯的选型1、XB6系列按钮及指示灯选型（经济型）选型提示型号说明型号组成XB6- E * * * * * C 开孔尺寸 16mm材料工程塑料A：圆形按钮外形C：方形D：长方形A：弹簧复位按钮D：选择开关G：钥匙开关产品类别F：自锁带灯按钮W：自复位带灯按钮V：指示灯1白色2黑色3绿色颜色4红色5黄色6蓝色8橙色LED灯电压J：带LED、12VB：带LED、24V触点形式1：1C/O2：2C/O产地C中国制造XVM系列组合信号指示灯（45mm型）选型提示型号说明型号组成XVM * * **** *外形尺寸mmB：24Vac/dc电压G：120VacM：230Vac光源类别1：白炽灯2：LEDR：红色注：颜色编码后缀发光类别颜色&发光A：橙色无后缀：恒定光源类别G：绿色后缀'5'：闪烁光源B：蓝色后缀'6'：闪光放电管蜂鸣器S：带蜂鸣器无标注则不带蜂鸣器XVM系列组合信号指示灯选型说明：XVM系列组合信号指示灯是完整供货指示灯组。

接触器基本知识一、接触器的作用接触器是一种自动的电磁式开关，适用于远距离频繁地接通或分断交、直流电路及大容量控制电路，属于控制类电器。

它不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。

接触器有主、辅触点，分别用于通断主电路和二次控制回路。

二、接触器的选用交、直流接触器的选用方法相同，主要有：1、按接触器的控制对象确定极数、电流种类，选择相应型式的接触器。

2、按主电路的参数，主要是考虑额定电压、额定电流、额定通断能力和耐受过载的能力来确定选择相应的接触器。

3、按控制电路的参数，主要是考虑电磁线圈的电压和电流来确定选择相应的接触器。

4、按工作制选用。

例如长期工作制，应选接触器的额定电流要比长时间最大负荷大30%～40%；若为间断长期工作制，则接触器的额定电流可比最大负荷大10%～20%；若为反复短时工作制则视具体情况，可选择接触器的额定电流略大于最大负荷电流。

5、根据系统控制的要求，确定辅助触头的种类、数量和组合形式。

对于辅助触头的容量选择，要考虑辅助触头的通断能力和其他参数。

6、对于接触器的接通与断开能力，选用时应注意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。

7、对于接触器的电寿命及机械寿命，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满足要求则应降容使用。

8、选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。

9、接触器的额定电流应按电动机的额定电流和工作状态来选择。

接触器的额定电流应为电动机额定电流的1.3~2倍。

三、交流接触器1、交流接触器的型号及含义2、电磁式交流接触器的结构原理１）电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触头系统、灭弧系统及其它部分组成。

（1）电磁系统电磁系统包括电磁线圈、静铁芯、动铁芯（衔铁）、分闸弹簧和铁芯短路环等几部分，是接触器的重要组成部分，依靠它带动触点的闭合与断开。

CJX2-0901 CJX2-0901 CJX2-1201 CJX2-1210 CJX2-1801 CJX2-1810 CJX2-2501 CJX2-2510 CJX2-3201 CJX2-3210 CJX2-4011 CJX2-5011C J X2-6511C J X2-8011C J X2-9511交流接触器触点家用交流接触器一、适用范围CJX2-0901（LC1-0901)系列交流接触器（以下简称接触器）适用于交流50Hz或60Hz，电压至660V、电流95A的电路中，供远距离接通与分断电路及频繁起动、控制交流电动机，接触器还可组装积木式辅助触头组、空气延时头、机械联锁机构等附件，组成延时接触器、可逆接触器、星三角起动器，并且可以和热继电器直接插接安装组成电磁起动器。

本产品按IEC60947-4-1、及JB/T7435 等标准设计、制造与检验。

注：3P：三对常开主触头，NO：一对常开辅助触头，NC：一对常闭辅助触头。

辅助触头的含空气延时头的型号含义三、主要技术参数表2接触器可与表3、表4中任一个附件组装 辅助触头组使用类别额定工作电压 （V ） 额定工作电流（A ）控制容量约定发热电流A寿命接通 分断AC-15 3803600VA 360VA 10同主触头DC-1322033W33W表3空气延时头表4三、主要技术参数电寿命曲线（见图1）主电路技术参数(见表5）负载能力（见表6）线圈参数（见表7）四、外形尺寸与安装尺寸注：为了更方便用户对现有设备电器维修及更新，本公司特别设计了用CJX2系列交流接触器替代CJ10系列交流接触器的过渡安装板。

具体替代的规格型号及性能见表8表1六、工作条件和安装条件△周围空气温度-5℃～+40℃；△安装地点海拔不超过2000m；△最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下允许有较高的相对湿度，例如20℃时达到90%；对由于温度变化偶尔产生的凝露应采取特殊的措施；△污染等级为“污染等级3”；△安装类别为“安装类别Ⅲ”；△除用螺钉安装外，还可采用35mm、75mm标准卡轨安装。

Ith20A是表示接触器的一个重要的技术参数，叫做热稳定电流值，也就是可以在两秒钟内可以通过的最大电流值。

20A不是触点的额定工作电流，而是瞬间通过的最大的电流。

交流接触器主要技术参数有：1)接触器额定绝缘电压（Ui）2)额定工作电压（Ue）、3)额定发热电流（Ith）、4)额定工作电流（Ie）5)额定工作功率额定发热电流（Ith）：有的地方就叫发热电流（Ith），其实是应该叫做热稳定电流(额定短时耐受电流)Ith。

关于热稳定电流(额定短时耐受电流)Ith在高压断路器中有人这样解释的：当短路电流通过高压断路器时，不仅会产生很大的电动力，而且还会产生很多的热量。

短路电流所产生的热量与电流的平方成正比，而热量的散发与时间成反比。

由于短路时电流很大，该电流在短时间内将产生大量的热量不能及时散发，因而高压断路器的温度将显著上升，严重时会使高压断路器的触头焊住，损坏高压断路器，甚至引起高压断路器爆炸。

因此，高压断路器铭牌上规定了一定时间(规定标准时间为2s，需要大于2s时可用4s)的热稳定电流。

在4s内，能够保证高压断路器不损坏的条件下允许通过的短路电流值，称为4s热稳定电流。

在铭牌上热稳定电流以额定短时耐受电流(短路电流有效值)表示。

Ith20A的意思就是它在很短时间可以承受20安的电流，估计额定工作电流就只有十几安左右了。

如一个继电器的主要技术参数：a、额定绝缘电压 Ui ： 600Vb、额定工作电压 Ue ： AC 277V 。

c、额定工作电流： Ie=30A （AC-8b)； Ith=40A 。

d、机械寿命＞ 100 万次；电寿命＞ 10万次。

e、线圈工作电压范围：继电器线圈在70% Us～110% Us范围内可靠吸合并工作,释放电压在20% Us～ 70% Us范围内。

f、产品线圈工作电压 Us=208 ～240V 。

它的热稳定电流为40A，但额定工作电流就只有30A。

在交流接触器上面显示的 Ith Ics Icu 是什么意思？ Uimp 是什么意思？断路器上面 Ir Im 曲线是什么意思？Ith 约定发热电流Ics 使用分断能力一种性能越大越好Icu 极限分断能力Uimp 额定冲击耐压就是最大瞬间承受的电压Ir 脱扣电流值（一倍额定电流以下的调节）具体看实物上都是多少Im 脱扣电流值（一倍额定电流以上的调节）ue额定电压：le额定电流：pe额定功率：对应的220,380,660是不同的电压等级线圈电压看不出来，一般会再线圈的接线的位置有标明的，380v的电机可以使用5.5KW的交流接触器的选用，应根据负荷的类型和工作参数合理选用。

交流接触器的基本技术参数1、交流接触器额定电压交流接触器的额定电压指交流接触器主触点的额定工作电压，应当等于负载的额定工作电压。

交流接触器一般有若干个额定电压值，在技术说明书中会同时列出相应的额定电流或控制功率。

通常最大工作电压即为额定电压，例如220-230V，230-240V，380-400V 和400-415V等。

2、额定电流接触器的额定电流指交流接触器主触点的额定电流值。

常用的额定电流等级为9A、12A、16A、26A、30A、40A、50A、63A、75A、95A；110A、145A、150A、175A、210A、260A；300A、375A、550A、1000A、1350A、1650A和2000A等。

3、接触器的接通和分断能力接触器的接通和分断能力包括最大接通电流和最大分断电流两个指标。

最大接通电流是指触点闭合且不会造成触点熔焊的最大电流值，最大分断电流是指触点断开时能可靠地灭弧的最大电流。

一般通断能力是额定电流的5-10倍。

通断能力与电压等级有关，电压等级越高则通断能力越小。

例如在AC-2、AC-3和AC-4下工作的交流接触器应当能满足AC-3类最大额定工作电流8倍的过电流。

630A及以下的接触器承载时间是10s，630A以上的接触器承载时间会略微缩短。

交流接触器的使用类别和通断条件见表。

表1 交流接触器的使用类别和通断条件注1、表1中，I为接通电流；In为额定电流；Ib为分断电流；U 为接通前电压；Un为额定电压；Ur为恢复电压。

注2、AC-1：cosΦ的误差为±0.05，L/R的误差为±15%；注3、AC-2：I或者Ib的最小值为1000A；注4、AC-3：Ib的最小值为800A；注5、AC-4：I的最小值为1200A。

4、动作值接触器的动作值分为吸合电压和释放电压。

吸合电压是指在接触器吸合前缓慢地增加线圈电压使交流接触器吸合的最小电压；释放电压是指缓慢地降低线圈电压使交流接触器释放的最大电压。

交流接触器铭牌参数怎么看？Ith什么意思？多少老电工都说不清楚交流接触器在电气自动化和智能化控制当中应用相当的广泛，可以毫不夸张说，交流接触器在大部分的电路控制当中必不可少，相信很多的电工技术人员都非常的熟悉，一般情况下，我们都是直接使用交流接触器，很少去详细看交流接触器的铭牌参数，今天我们就系统的来看一下交流接触器的铭牌参数都隐藏什么信息:首先每一个交流接触器上都会有一个型号规格的指标如图所示:我们以这款CJX2–1210为例来看一下上面的型号规格是什么意思？C–接触器。

J–交流。

X–小容量或者小型。

X2–指的设计序列号。

12–指的是交流接触器额定工作电流，是很重要的指标！10–交流接触器触点的情况，指的是:1组常开点NO，0组常闭点NC。

如图只有一对常开点NO，没有常闭点！如果是01，代表的意思是:0组常开点NO，1组常闭点NC。

下面我们来看一下交流接触器铭牌参数的含义:GB14048.4–国标和行业的标准。

IEC60947-4指的是生产过程的规范，质量标准。

Ith:25A–热稳定电流或者约定发热电流，这是交流接触器另外一个重要的参数指标。

Ith指的意思是–2S内或者短时间内交流接触器所能通过的最大电流值！Ui:690V–指的是交流接触器的额定绝缘电压。

AC-3指的是交流接触器的使用类别，一般情况下的电动机都是用AC-3类别的，当然也有AC-1-2-4类别的，但是不常用。

下面表格里面:Ue–额定工作电压。

Ie–额定工作电流。

Pe–额定功率。

总结:其他的交流接触器可能会稍有不同，但是都是大同小异，原理类似，如果你有更好的看法，可以在下方评论区留意，电气电工知识，大家一起交流，互相学习！。
