交流接触器常开常闭触点作用教学内容

交流接触器作用和工作原理交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。

配合热继电器工作还能对负载设备起到一定的过载保护作用。

因为它是靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。

交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。

作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。

由动、静主触头，灭弧罩，动、静铁芯，辅助触头和支架外壳等组成。

电磁线圈通电后，使动铁芯在电磁力作用下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。

电磁线圈断电后，动铁芯在复位弹簧作用下自动返回，俗称释放，触头分开，电路分断。

超过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广。

交流接触器工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。

一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。

输出和输入是对应的，很容易能看出来。

如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。

二: 首先应该知道交流接触器的原理。

他是用外界电源来加在线圈上，产生电磁场。

加电吸合，断电后接触点就断开。

知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。

其他的几路输入和输出一般在上部，一看就知道。

还要注意外加电源的电压是多少（220V或 380V），一般都标得有。

并且注意接触点是常闭还是常开。

交流接触器的结构和工作原理[交流接触器用途分类结构原理]交流接触器用途分类结构原理江苏省泗阳县李口中学沈正中一、接触器用途接触器是一种自动化的控制电器，广泛用于频繁接通或分断交、直流电路和一些控制电路。

交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用，从而起到远程控制或弱电控制强电的功能。

具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

二、接触器分类接触器按被控电流的种类可分为交流接触器和直流接触器。

这里主要介绍常用的交流接触器。

交流接触器又可分为电磁式、永磁式和真空式。

三、交流接触器构造原理1. 型号说明接触器产品型号规格繁多，不同的型号有不同的含义，(1) C型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。

(2)电磁式交流接触器型号为CJ。

真空式交流接触器型号为CZ。

2. 电磁式交流接触器的结构和工作原理(1)结构：交流接触器的动作动力交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。

为了使磁力稳定，铁芯的吸合面，加上短路环。

交流接触器在失电后，依靠弹簧复位。

另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。

主要由电磁系统、触点系统、灭弧系统及其它部分组成。

①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。

②触点系统：交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

触点是接触器的执行部分，包括主触点和辅助触点。

主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。

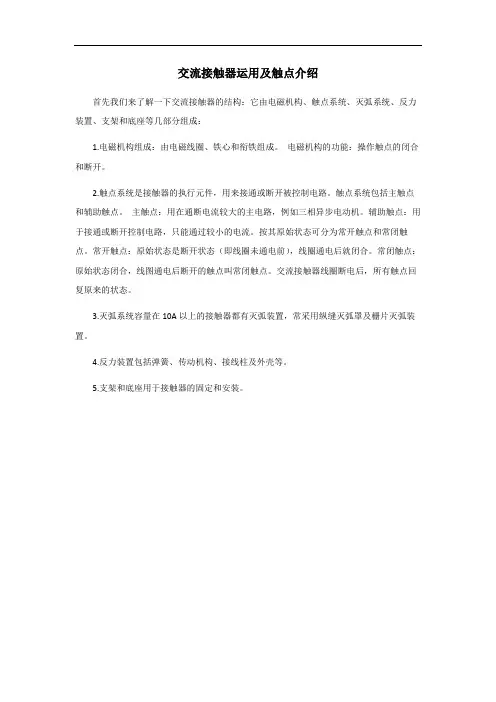

交流接触器运用及触点介绍
首先我们来了解一下交流接触器的结构：它由电磁机构、触点系统、灭弧系统、反力装置、支架和底座等几部分组成：
1.电磁机构组成：由电磁线圈、铁心和衔铁组成。

电磁机构的功能：操作触点的闭合和断开。

2.触点系统是接触器的执行元件，用来接通或断开被控制电路。

触点系统包括主触点和辅助触点。

主触点：用在通断电流较大的主电路，例如三相异步电动机。

辅助触点：用于接通或断开控制电路，只能通过较小的电流。

按其原始状态可分为常开触点和常闭触点。

常开触点：原始状态是断开状态（即线圈未通电前），线圈通电后就闭合。

常闭触点：原始状态闭合，线图通电后断开的触点叫常闭触点。

交流接触器线圈断电后，所有触点回复原来的状态。

3.灭弧系统容量在10A以上的接触器都有灭弧装置，常采用纵缝灭弧罩及栅片灭弧装置。

4.反力装置包括弹簧、传动机构、接线柱及外壳等。

5.支架和底座用于接触器的固定和安装。

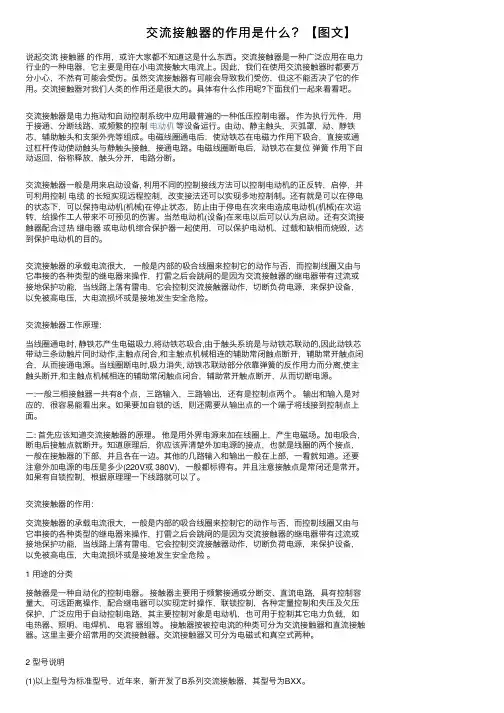

交流接触器的作⽤是什么？【图⽂】说起交流接触器的作⽤，或许⼤家都不知道这是什么东西。

交流接触器是⼀种⼴泛应⽤在电⼒⾏业的⼀种电器，它主要是⽤在⼩电流接触⼤电流上。

因此，我们在使⽤交流接触器时都要万分⼩⼼，不然有可能会受伤。

虽然交流接触器有可能会导致我们受伤，但这不能否决了它的作⽤。

交流接触器对我们⼈类的作⽤还是很⼤的。

具体有什么作⽤呢?下⾯我们⼀起来看看吧。

交流接触器是电⼒拖动和⾃动控制系统中应⽤最普遍的⼀种低压控制电器。

作为执⾏元件，⽤于接通、分断线路、或频繁的控制电动机等设备运⾏。

由动、静主触头，灭弧罩，动、静铁芯，辅助触头和⽀架外壳等组成。

电磁线圈通电后，使动铁芯在电磁⼒作⽤下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。

电磁线圈断电后，动铁芯在复位弹簧作⽤下⾃动返回，俗称释放，触头分开，电路分断。

交流接触器⼀般是⽤来启动设备, 利⽤不同的控制接线⽅法可以控制电动机的正反转，启停，并可利⽤控制电缆的长短实现远程控制，改变接法还可以实现多地控制制。

还有就是可以在停电的状态下，可以保持电动机(机械)在停⽌状态，防⽌由于停电在次来电造成电动机(机械)在次运转，给操作⼯⼈带来不可预见的伤害。

当然电动机(设备)在来电以后可以认为启动。

还有交流接触器配合过热继电器或电动机综合保护器⼀起使⽤，可以保护电动机，过载和缺相⽽烧毁，达到保护电动机的⽬的。

交流接触器的承载电流很⼤，⼀般是内部的吸合线圈来控制它的动作与否，⽽控制线圈⼜由与它串接的各种类型的继电器来操作，打雷之后会跳闸的是因为交流接触器的继电器带有过流或接地保护功能，当线路上落有雷电，它会控制交流接触器动作，切断负荷电源，来保护设备，以免被⾼电压，⼤电流损坏或是接地发⽣安全危险。

交流接触器⼯作原理：当线圈通电时, 静铁芯产⽣电磁吸⼒,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触⽚同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从⽽接通电源。

一、引言接触器是一种电气控制器件，广泛应用于电力系统和工业自动化控制中。

它的主要作用是控制电路的开关和断开，实现对电气设备的启动、停止和保护。

本文将详细解释和交流接触器接线的作用和工作原理相关的基本原理。

二、接触器的作用1.控制电路的开关和断开：接触器可以实现对电气设备的启动、停止和保护。

通过接触器的控制，可以对电路进行开关和断开操作，实现对电气设备的控制。

2.实现电气设备的保护：接触器在电路中起到了保护作用。

当电路中发生故障或超载时，接触器可以及时断开电路，保护电气设备免受损坏。

3.实现电路的分段控制：通过接触器的组合和接线方式，可以实现电路的分段控制。

不同的接线方式可以实现不同的电路控制功能，提高电气设备的灵活性和可靠性。

三、接触器的工作原理接触器由电磁系统和接点系统两部分组成，其工作原理是利用电磁力来控制接点的开合状态。

1.电磁系统：接触器的电磁系统由电磁铁和铁芯组成。

当通电时，电磁铁产生磁场，吸引铁芯，使得接点闭合；当断电时，电磁铁的磁场消失，铁芯恢复原状，使得接点断开。

2.接点系统：接触器的接点系统由固定触点和动触点组成。

当接触器闭合时，固定触点和动触点之间会产生接触电阻，形成一个闭合的电路；当接触器断开时，固定触点和动触点之间的接触电阻消失，电路断开。

3.控制电路：接触器的控制电路通过控制电磁铁的通断来实现接点的开合。

当控制电路通电时，电磁铁产生磁场，接点闭合；当控制电路断电时，电磁铁的磁场消失，接点断开。

四、接触器的基本原理1.接触器的接线方式：接触器的接线方式有直接启动、反接和星三角启动等。

不同的接线方式适用于不同的电气设备和控制要求。

•直接启动：适用于小功率电动机的启动，直接将电动机与电网相连，通过接触器控制电动机的启动和停止。

•反接：适用于大功率电动机的启动，先将电动机的两相接线反接，再通过接触器控制电动机的启动和停止。

•星三角启动：适用于大功率电动机的启动，先将电动机的三相接线组成星形，再通过接触器控制电动机的启动和停止。

接触器基本知识详解一、接触器的作用接触器是一种自动的电磁式开关，适用于远距离频繁地接通或分断交、直流电路及大容量控制电路，属于控制类电器。

它不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。

接触器有主、辅触点，分别用于通断主电路和二次控制回路。

二、接触器的选用交、直流接触器的选用方法相同，主要有：1、按接触器的控制对象确定极数、电流种类，选择相应型式的接触器。

2、按主电路的参数，主要是考虑额定电压、额定电流、额定通断能力和耐受过载的能力来确定选择相应的接触器。

3、按控制电路的参数，主要是考虑电磁线圈的电压和电流来确定选择相应的接触器。

4、按工作制选用。

例如长期工作制，应选接触器的额定电流要比长时间最大负荷大30%～40%；若为间断长期工作制，则接触器的额定电流可比最大负荷大10%～20%；若为反复短时工作制则视具体情况，可选择接触器的额定电流略大于最大负荷电流。

5、根据系统控制的要求，确定辅助触头的种类、数量和组合形式。

对于辅助触头的容量选择，要考虑辅助触头的通断能力和其他参数。

6、对于接触器的接通与断开能力，选用时应注意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。

7、对于接触器的电寿命及机械寿命，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满足要求则应降容使用。

8、选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。

9、接触器的额定电流应按电动机的额定电流和工作状态来选择。

接触器的额定电流应为电动机额定电流的1.3~2倍。

三、交流接触器1、交流接触器的型号及含义交流接触器在电路图中的文字符号用KM表示。

接触器的图形符号如下图所示。

交流接触器的型号含义说明2、电磁式交流接触器的结构原理１）电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触头系统、灭弧系统及其它部分组成。

交流接触器结构与工作原理(一)如图l所示为交流接触器的外形与结构示意图。

交流接触器由以下四部分组成：图1 CJ10-20型交流接触器1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧 5一线圈 6一短路环 7一静铁心 8一弹簧 9一动铁心10一辅助常开触点 11一辅助常闭触点（1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。

（2）触点系统包括主触点和辅助触点。

主触点用于通断主电路，通常为三对常开触点。

辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。

（3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。

对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。

（4）其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。

电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。

此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。

线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。

（二）直流接触器直流接触器的结构和工作原理基本上与交流接触器相同。

在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。

由于直流电弧比交流电弧难以熄灭，直流接触器常采用磁吹式灭弧装置灭弧。

交流接触器的分类及基本参数1．交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

交流接触器的作用
交流接触器是用来控制电路用的，主要是开断电路及实现远程控制电路。

交流接触器主要是借助辅助触点来实现控制指令，达到远程控制电路的目的。

交流接触器主触点一般都是常开触点，功能主要是开断电路用，主材料一般由黄铜或紫铜构成，银点一般是银镉合金，交流接触器主触点的品质好坏或者说其开断能力直接跟他的主材料及银点的等级直接相关，也是区分交流接触器好坏的一个重要指标。

交流接触器的的辅助触点一般都带有常开常闭触点，触点数可以根据需要选择一常开一常闭，或者二常开二常闭，选择辅助要选择专业制造厂或者知名品牌的产品，这样质量有保证。

交流接触器的动力来源于电磁系统，由线圈及铁芯构成，线圈的材质及匝数直接影响铁芯的动力，铁芯的好坏直接影响交流接触器的动作。

交流接触器(课用)PPT 教学课件•交流接触器基本概念与工作原理•交流接触器主要技术参数与性能指标•常见类型及其特点分析•安装调试与运行维护方法论述目录•故障诊断及排除技巧分享•总结回顾与拓展延伸交流接触器基本概念与工作原理交流接触器定义及作用定义作用工作原理与结构组成工作原理结构组成选型注意事项根据被控制电路的电压等级选择相应电压等级的交流接触器。

根据被控制电机的功率和操作情况来确定交流接触器的额定电流等级。

注意交流接触器的接通与分断能力，不应低于电路中的最大短路电流。

考虑交流接触器的操作频率和使用寿命等因素。

使用注意事项010204交流接触器应安装在干燥、无显著摇动和冲击振动的地方。

在安装使用前，应检查线圈的额定电压是否和实际使用相符。

使用前应清除接触器表面的污垢，避免导电部分接触不良或造成短路。

定期检查交流接触器的触头磨损情况，及时更换磨损严重的触头。

03交流接触器主要技术参数与性能指标额定电压额定电流通断能力030201额定电压与电流参数触点容量及接通分断能力接通分断能力触点容量指接触器在规定条件下，能可靠地接通和分断电路的能力，反映了接触器的机械性能和电气性能。

触点磨损绝缘电阻和耐压水平绝缘电阻指接触器各带电部分之间以及带电部分与外壳之间的绝缘电阻值，反映了接触器的绝缘性能。

耐压水平指接触器各带电部分之间以及带电部分与外壳之间能承受的最高电压值，是评价接触器电气安全性能的重要指标。

绝缘材料接触器的绝缘性能主要取决于所采用的绝缘材料及其制造工艺，因此需要关注绝缘材料的质量和制造工艺的可靠性。

常见类型及其特点分析直流操作式交流接触器01020304工作原理优点缺点应用范围工作原理优点缺点应用范围拍合式（直动式）交流接触器节能型（永磁式）交流接触器工作原理优点缺点应用范围安装调试与运行维护方法论述安装前准备工作和注意事项01020304调试过程检查项目清单确认电源电压和频率是否符合接触器要求。

常规L1，L2，L3为A相，B相，C相电源进线。

A1，A2为接触器线圈两端。

有两个A2是厂家为方便接线，A2有两个接线点，是一样的，接线时可以A1，A2接在接触器一侧，也可以接在接触器两侧。

13NO，14NO为常闭接点。

NC和NO都是辅助触点，NC是常闭点，NO是常开点。

NO和NC的触点编号是有规律的。

11和12是一对常闭点，13和14是一对常开点，21和22是一对常闭点，23和24是一对常开点，以此类推，凡是有2的点，都是常闭点，有4的点，都是常开点。

偶数编号是引出端，奇数编号是公共端。

常开——在接触器没工作的情况下，该触点为开路。

常闭——在接触器工作的情况下，该触点为闭合。

工作时，常闭触点先断开，常开触点再闭合。

当接触器线圈断电时，常开触点先断开，常闭触点才闭合复位。

常闭点跟常开点相当于两个开关，只是起到接通和关断线路的作用。

你在常开点外接的是多大的电压，当线圈吸合时，常开点上的电压就是多大。
