交流接触器工作原理
交流接触器是一种常用的电气开关装置，用于控制电路的通断。
它通过控制电磁铁的吸合和释放来控制开关的闭合和断开。
交流接触器的工作原理如下：
1. 电磁铁：交流接触器内部有一个电磁铁，由线圈和铁芯组成。
当电流通过线圈时，产生的磁场引起铁芯的磁化，将铁芯吸引到线圈内。
2. 触点：交流接触器由一对触点组成，分别是常开触点和常闭触点。
当电磁铁中线圈通电时，触点被闭合；当电磁铁中的线圈不通电时，触点被断开。
3. 主回路：交流接触器的主回路由电源、负载和交流接触器本身组成。
当电磁铁吸合闭合触点时，负载与电源相连，电路通电；当电磁铁释放断开触点时，负载与电源分离，电路断开。
4. 次回路：交流接触器还具有一个次回路，用于控制电磁铁的通断。
次回路由控制电源（通常是低压直流电源）、控制开关和电磁铁的线圈组成。
当控制开关闭合时，控制电流通过电磁铁的线圈，使电磁铁吸合闭合触点；当控制开关断开时，电流停止，电磁铁释放断开触点。
通过以上工作原理，交流接触器实现了电路的远程控制，常用于起动和停止电动机，控制和保护电路。
它具有重要的应用价值，广泛应用于工业、民用等领域。
电工实训心得体会2000字电工实训心得体会2000字(优秀4篇)写心得可以促使人们对自己所学的知识和工作的经验进行深入思考和总结，提高自己的专业水平和工作能力。
写好电工实训心得体会2000字有什么技巧？这里给大家整理电工实训心得体会2000字，方便大家学习。
电工实训心得体会2000字篇1在一周的实习过程当中最挑战我动手能力的一项训练就是焊接。
焊接是金属加工的基本方法之一。
其基本操作五步法准备施焊，加热焊件，熔化焊料，移开焊锡，移开烙铁(又三步法)看似容易，实则需要长时间练习才能掌握。
刚开始的焊点只能用丑不忍睹这四个字来形容，但焊接考核逼迫我们用仅仅一天的时间完成考核目标，可以说是必须要有质的飞跃。
于是我耐下心思，戒骄戒躁，慢慢来。
在不断挑战自我的过程当中，我拿着烙铁的手不抖了，送焊锡的手基本能掌握用量了，焊接技术日趋成熟。
当我终于能用最短时间完成一个合格焊点时，对焊接的恐惧早已消散，取而代之的是对自己动手能力的信心。
在这一过程当中深深的感觉到，看似简单的，实际上可能并非如此。
在对焊接实习的过程当中我学到了许多以前我不知道的东西，比如，像实习前我只知道有电烙铁，不知道它还有好多种类，有单用式、两用式、调温式、恒温式、直热式、感应式、内热式和外热式，种类这么多。
还有就是在挂锡以前不能用松香去擦拭电烙铁，这样会加快它的腐蚀并且减少空气污染，等等。
但是我也遇到了很多不明白的地方，1。
为什么要对焊接物进行挂锡，是为了防止氧化吗，只要我将被焊接元件的表面清洗干净不就可以了吗，不明白;2。
待电烙铁加热完全后，到底是先涂助焊剂还是先挂锡，我采用后者，有人采用前者。
都焊出来了，但我在焊接的过程当中经常出现焊不化的状况，而采用后者不是加快它的腐蚀并且减少空气污染吗，不明白。
焊接挑战我得动手能力，那么印制电路板图的设计则是挑战我的快速接受新知识的能力。
在我过去一直没有接触过印制电路板图的前提下，用一个下午的时间去接受、消化老师讲的内容，不能不说是对我的一个极大的挑战。
交流接触器编辑交流接触器主要为CJ系列中的CJX2系列，CJ20系列，CJT1系列3TB，B系列等一些目前最常用的产品目录1基本介绍基本组成工作原理使用接法型号划分2基本分类电磁式交流接触器永磁式交流接触器3选用维护选用维护4交流接触器选型交流接触器用于直流的危害5操作使用八小时工作制不间断工作制短时工作制断续周期工作制不同要求分析6节能技术节电标准节电产品分类节电型交流接触器1基本介绍交流接触器，Alternating Current Contactor。
不同型号的适用范围：1、CDC1系列交流接触器主要用于交流50Hz（或60Hz）、额定工作电压至660V，额定工作电流至 370A的电力系统中接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。
产品符合GB 14048.4和IEC 60947-4-1等标准。
2、CDC3-9～110交流接触器（以下简称接触器）主要用于交流50Hz（或60Hz）、额定工作电压最高至660V、在AC-3使用类别下额定工作电压为380V时额定工作电流至110A的电力系统中，供远距离接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护操作（运行）可能发生过载的电路。
符合标准：GB 14048.4、IEC 60947-4-1。
3、CJX1系列交流接触器主要用于交流50Hz(或60Hz)、额定工作电压至1000V，在AC-3使用类别下额定工作电压为380V时额定工作电流至475A的电路中，供远距离接通和分断电路或频繁起动和控制交流电动机，并可与适当的热过载继电器组成电磁起动器，以保护可能发生过载的电路。
产品符合GB14048.4和IEC60947-4-1等标准。
4、CDC7系列交流接触器使用于交流50Hz或60Hz，额定工作电压至660V,在AC-3使用类别下额定工作电压380V时?额定工作电流至95A的电力系统中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用。

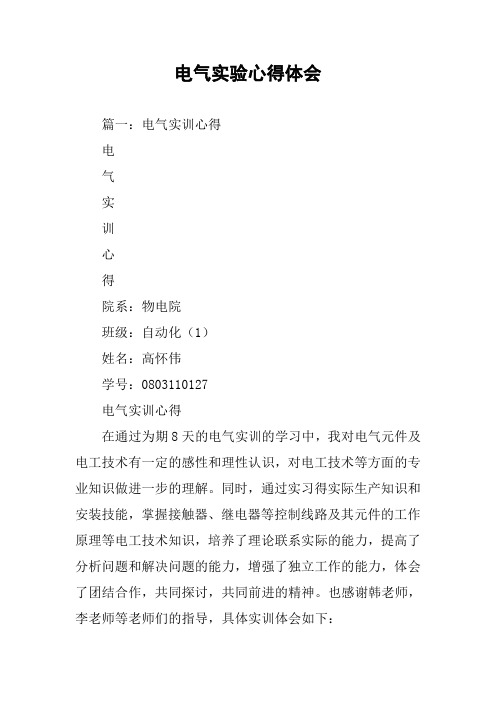

电气实验心得体会篇一：电气实训心得电气实训心得院系：物电院班级：自动化（1）姓名：高怀伟学号：0803110127电气实训心得在通过为期8天的电气实训的学习中，我对电气元件及电工技术有一定的感性和理性认识，对电工技术等方面的专业知识做进一步的理解。
同时，通过实习得实际生产知识和安装技能，掌握接触器、继电器等控制线路及其元件的工作原理等电工技术知识，培养了理论联系实际的能力，提高了分析问题和解决问题的能力，增强了独立工作的能力，体会了团结合作，共同探讨，共同前进的精神。
也感谢韩老师，李老师等老师们的指导，具体实训体会如下：①关于电气元件的认识：实训第一天我们就开始进行电气元件的认识，老师也只是简单的说一下就让我们自己去认识，我也么当回事，就在那瞎玩了，后来我才发觉我有多么的可笑。
在第一次接线的时候，由于抱着抱大腿的心思，所以三个人一组，其他组员接线，我在那瞎玩，递个线啊，螺丝刀啊啥的，对元器件也不认识，对原理图倒是懂一点点，紧紧一点点而已。
组员连好了线，给老师汇报了，基本通过了，第一天就这样愉快地通过了，可老师发现我们都是三个人，四个人一组，因为机子很多，所以计划是两个人一组，多少老师无情，铁面无私的要求我们下次两个人一组，不得有其他理由三个一组，我才发现我苦逼的日子来了。
由于不认识电气元件，第二次连线的时候我什么都不懂，只能看着临组的连线，他咋连我咋连，很是麻烦，因为线头众多，还要跑过去看再跑过来，有时候他连错了又重拆，我也得重拆，又是站着连线，很是腿酸，很是麻烦，感觉末日般。
我想问问其他组员这连线的原理，他们也忙的带说不带说的，有时候说的我还听不懂。
就这样懵懵懂懂的将第二次连线实训过去了。
第三次连线的时候，我特意在老师布置完任务的时候就过去找班里几个学习好的，并且讲的我能听懂的，去了解了这些元器件的，刚开始的不认识哪个是继电器，哪个是接触器，后来是不知道继电器咋连线，等等小问题，我意识到第一节课的重要性，其实老师就是考验我们的自觉学习性，如果你前期基础打好了，后期实训就很简单了，不像我一样，前期打酱油，后期茫然地跑前跑后。
交流接触器接直流电会怎样有人问，如果误将交流接触器线圈接入等电压直流电，或者将直流接触器线圈误接入等电压交流电，会怎样？咱们先来了解交流接触器和直流接触器的不同之处。
1.铁芯结构不同。
交流接触器线圈通入的是交流电，会产生涡流，所以交流接触器铁芯是由相互绝缘的硅钢片叠装而成。
而且50HZ交流电，每秒会100次过零点，零点是没有电流的，所以为了解决零点没有吸合力的问题在电磁铁芯上加有短路环。
交流接触器铁芯一般为E型。
交流接触器铁芯直流接触器线圈通入的是直流电，所以没有涡流和过零点的情况，所以铁芯由整块软钢制成的，一般为U型。
2.线圈匝数不一样。
交流接触器线圈匝数少，线径粗，电流大。
直流接触器线圈细长，匝数特别多。
3.可操作频率不同。
交流接触器启动电流大，操作频率最高为600次/小时。
直流接触器操作频率可高达2000次/小时。
4.触点灭弧装置不同：交流接触器采用栅片灭弧装置，直流接触器则采用磁吹灭弧装置。
根据以上不同，可以分析出：交流接触器线圈接入直流电时：没有了感抗，线圈变为纯电阻负载，线圈匝数少，电阻较小，电流会很大，使线圈发热烧坏。
直流接触器线圈接入交流电时：由于线圈细长，匝数多，电阻大，无法吸合，或者时合时放。
电工对交流接触器常开和常闭的正确理解电工界最常见的两个词儿就是：常开、常闭。
学习电工，往往就是从这两个最基础的词儿开始的。
很多人往往这样解释：常开就是通常情况下是断开状态，线圈未得电的情况下是断开的。
常闭就是通常情况下是关合状态，线圈未得电的情况下是闭合的。
交流接触器1、3、5接三相电源，（主电路部分）2、4、6接三相电机A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。
13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。
放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。
交流接触器的工作原理交流接触器是一种电气控制设备，广泛应用于各种电气系统中。
它的主要作用是通过控制电路的开闭来实现电气设备的启动、停止、正反转等功能。
那么，交流接触器是如何工作的呢？接下来，我们将详细介绍交流接触器的工作原理。
首先，交流接触器的核心部件是电磁铁。
当控制电路通电时，电磁铁会产生磁场，使得触点闭合，从而导通主回路。
这时，被控电器（如电动机、灯泡等）就会得到电源供电，开始工作。
当控制电路断电时，电磁铁的磁场消失，触点打开，主回路断开，被控电器停止工作。
这就是交流接触器的基本工作原理。
其次，交流接触器还具有辅助触点和辅助装置。
辅助触点用于在控制电路中起到辅助控制作用，比如实现互锁、延时等功能。
而辅助装置则可以实现远程控制、信号传输等功能，提高了接触器的灵活性和多功能性。
此外，交流接触器还有一个重要的特点，就是具有一定的接触能力。
这意味着它可以承载一定的电流和电压，从而能够控制各种不同功率的电气设备。
同时，它的触点材料和结构设计也能够确保在开关过程中不会产生过大的电火花，保证了设备的安全可靠性。
总的来说，交流接触器的工作原理可以简单概括为，通过控制电磁铁的通断来实现电路的开闭，从而控制被控电器的工作状态。
它具有灵活多功能、接触能力强、安全可靠等特点，广泛应用于工业生产、电力系统、建筑设备等领域。
通过本文的介绍，相信大家对交流接触器的工作原理有了更深入的了解。
在实际应用中，我们需要根据具体的控制要求和电气设备特点来选择合适的交流接触器，从而确保系统的稳定运行和安全可靠。
希望本文对大家有所帮助，谢谢阅读！。
交流接触器型号例CJ10-20 C-表示接触器J-表示交流10-表示设计序号20-表示主触头额定工作电流还有线圈的控制电压，辅助触电的额定电流，使用时要特别注意控制电压的等级。
用CJ10--20的接触器，三相，电压380伏，电流20安施耐德接触器:LC1-D09M5C型号含义： LC1----TeSys系列单个接触器D----09---电流规格A，有06、09、12、18、25、32、38、40、50、65、80、95、115、150、170、205、245、300、410、475、620（95以下自带INO+INC，95以上不带辅助接点）M----线圈电压代号，有B-24、CC-36、D-42、E-48、F-110、M-220、P-230、U-240、Q-380、V-400、N-415、R-440、S-500、Y-6605----50Hz，3.8以下是50/60Hz，7-50/60Hz，D-标准直流线圈C----SSIC制造（9~620A）特点：TeSys系列接触器与TeSys系列热继电器可以直接插装。
GC5系列交流接触器主要适用于50Hz（60HZ）额定工作电压至660V，额定工作电流至9A的电路中，供远距离接通和分断电路之用，并可与适当的热继电器组成电动机启动器，以保护可能发生过载的短路。
[符合标准]∙GB14048.1 IEC60947-1 低压开关设备和控制设备总则∙GB14048.4 IEC60947-4低压机电式接触器和电动机启动器∙GB14048.5 IEC60947-5控制电路和开关元件机电式控制电路电器∙GB14048.5 IEC60947-5控制电路和开关元件机电式控制电路电器[结构型式]∙和LC1-E系列接触器相比，具有结构先进，体积小，重量轻、功耗小、寿命长、安全可靠技术性能指标高等特点。
∙可以采用积木式安装方式加装辅助触头组、热继电器等附件组合成多种派生系列产品。
∙接触器除用螺钉安装外，还可以用35mm标准卡轨安装。
接触器接触器基本介绍：在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（某些型别可达800安培）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。
接触器控制容量大，适用于频繁操作和远距离控制。
是自动控制系统中的重要元件之一。
在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。
直流接触器的工作原理跟温度开关的原理有点相似按主触头通过的电流的种类可分为：直电流式（DC）接触器、交流式（AC）接触器。
接触器的主要作用：（1）信号的放大：用小的电压、电流开闭，转换大的电压、电流。
（2）绝缘隔离：可防止负载的噪声及高压损坏内部部品（IC、晶体管）。
接触器按操作结构分为：电磁式接触器、永磁式接触器。
接触器的内部结构：（1）电磁系统：铁芯、静铁芯、电磁线圈（2）触头系统：常开触头、常闭触头（3）灭弧装置电磁式接触器的工作原理：当接触器的电磁线圈通电后，会产生很强的磁场，使静铁芯产生电磁吸引力吸引衔铁，并带动触头动作。
当线圈断电后，电磁吸引力消失，衔铁在释放弹簧的作用下释放，使触头复原。
电磁式接触器的特点：1、电磁接触器使用的电压应介於额定值的85﹪～110﹪，如太低则电磁吸力不够，有噪音和跳脱的可能；太高则电磁线圈有烧毁的危险。
2、电磁接触器只操作电流系指电磁线圈加上额定电压使其动作的电流。
3、电磁接触器主接点的型式为a接点。
4、电磁接触器的电磁线圈若无标注则多为220V者。
5、直接以电磁接触器来启动三相鼠笼式感应电动机时，电磁接触器的主接点应选用能启闭其额定电流的10倍。
交流接触器铭牌参数怎么看？Ith什么意思？多少⽼电⼯都说不清楚交流接触器在电⽓⾃动化和智能化控制当中应⽤相当的⼴泛，可以毫不夸张说，交流接触器在⼤部分的电路控制当中必不可少，相信很多的电⼯技术⼈员都⾮常的熟悉，⼀般情况下，我们都是直接使⽤交流接触器，很少去详细看交流接触器的铭牌参数，今天我们就系统的来看⼀下交流接触器的铭牌参数都隐藏什么信息:⾸先每⼀个交流接触器上都会有⼀个型号规格的指标如图所⽰:我们以这款CJX2–1210为例来看⼀下上⾯的型号规格是什么意思？C–接触器。
J–交流。
X–⼩容量或者⼩型。
X2–指的设计序列号。
12–指的是交流接触器额定⼯作电流，是很重要的指标！10–交流接触器触点的情况，指的是:1组常开点NO，0组常闭点NC。
如图只有⼀对常开点NO，没有常闭点！下⾯我们来看⼀下交流接触器铭牌参数的含义:GB14048.4–国标和⾏业的标准。
IEC60947-4指的是⽣产过程的规范，质量标准。
Ith:25A–热稳定电流或者约定发热电流，这是交流接触器另外⼀个重要的参数指标。
Ith指的意思是–2S内或者短时间内交流接触器所能通过的最⼤电流值！Ui:690V–指的是交流接触器的额定绝缘电压。
AC-3指的是交流接触器的使⽤类别，⼀般情况下的电动机都是⽤AC-3类别的，当然也有AC-1-2-4类别的，但是不常⽤。
下⾯表格⾥⾯:Ue–额定⼯作电压。
Ie–额定⼯作电流。
Pe–额定功率。
总结:其他的交流接触器可能会稍有不同，但是都是⼤同⼩异，原理类似，如果你有更好的看法，可以在下⽅评论区留意，电⽓电⼯知识，⼤家⼀起交流，互相学习！。
实验一 直流电路实验一、实验目的: 1．验证基尔霍夫定律2．研究线性电路的叠加原理 3．等效电源参数的测定二、实验原理：1．基尔霍夫定律是电路理论中最重要的定律之一，它阐明了电路整体结构必须遵守的定律，基尔霍夫定律有两条即电流定律和电压定律。
电流定律：在任一时刻，流入电路中任一节点的电流之和等于流出该节点的电流之和，换句话来说就是在任一时刻，流入到电路中任一节点的电流的代数和为零，即∑I=0。
电压定律：在任一时刻，沿任一闭合回路的循行方向，回路中各段电压降的代数和等于零，即 ∑U=0。
2．叠加原理：n 个电源在某线性电路共同作用时，它们在电路中任一支路中产生的电流或在任意两点间所产生的电压降等于这些电源单独作用时，在该部分所产生的电流或电压降的代数和。
三、仪器设备及选用组件箱:1．直流稳压电源 GDS —02 GDS —03 2．常规负载 GDS —063．直流电压表和直流电流表 GDS —10四、实验步骤：1．验证基尔霍夫定律按图1—1接线，（U S1、U S2分别由GDS —02，GDS —03提供）调节U SI =6V ，U S2=10V ，然后分别用电流表测取表1—1中各待测参数，并填入表格中。
2．研究线性电路的叠加原理⑴ 将U S2从上述电路中退出，并用导线将c 、d 间短接，接入U S1，仍保持6V ，测得各项电流，电压，把所测数据填入表1—2中；⑵ 关断U S1，并退出电路，用导线将a 、f 短接，拆除cd 间短接线并将U S2重新接入原电路，使U S2保持10V ，测得各项电流、电压，填入表1—2中。
-U S2++U -图1-1表1--1表1--23．测定等效电源的参数根据戴维南定理可以将图1—2方框中的元件组合视为一个等效电源，其等效电动势E O 和电阻 R O 可按下面方法确定： ⑴ 测等效电动势E O将图1—2中的 U S2从电路中退出，让cd 间开路，U S1调至6V ，测cd 的开路电压，这就是等效电动势E O ，填入表1—3中。
《第一单元课题五~~课题六》练习一、填空题1.接触器按主触头通过电流的种类，分为和两类。
2.交流接触器利用电磁系统中的通电或断电，使静铁心吸合或释放，从而带动与静触头闭合或分断，实现电路的接通或断开。
3.交流接触器的铁心一般用E形叠压而成，以减少铁心的和损耗。
铁心的两个端面上嵌有，用以消除电磁系统的振动和噪声。
4.接触器灭弧装置的作用是熄灭触头时产生的电弧，以减轻电弧对触头的灼伤，保证可靠的分断电路。
5.常用的CJ10等系列交流接触器在%~ %额定电压下，能保证可靠吸合。
6.直流接触器的主触头接通和断开的电流较，多采用滚动接触的触头，以延长触头使用寿命。
辅助触头的通断电流较，多采用触头，可有若干对。
7.直流接触器一般采用灭弧装置结合其他灭弧方法灭弧。
8.操作频率过高会使交流接触器的过热，甚至烧毁。
9.真空接触器以为灭弧介质，其主触头封闭在内特别适用于条件的环境中。
10.继电器是一种根据信号的变化，来接通或分断电流电路，实现自动控制和保护电力拖动装置的电器。
11.继电器主要由机构、机构和机构三部分组成。
12.反映输入量为的继电器叫做电流继电器。
使用时，电流继电器的线圈联在被测电路中，当通过线圈的达到预定值时，其触头动作。
13.电流继电器分为继电器和继电器两种。
14.电压继电器分为继电器、继电器和继电器。
15.过电压继电器是当电压其整定值时就动作的电压继电器，主要用于对电路或设备的保护。
16.热继电器是利用流过继电器的电流所产生的而反时限动作的自动保护电器。
所谓反时限动作，是指电器的延时动作时间随通过电路电流的增大而。
17.热继电器使用时，需要将串联在主电路中，串联在控制电路中。
18.热继电器的整定电流大小可通过旋转来调节。
二、判断题1.交流接触器的线圈一般做成细而长的圆筒形，以增强铁心的散热效果。
( )2.接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。
( )3.接触器的常开触头和常闭触头是同时动作的。
电工基础（常用低压电器与控制电路）知识测试试卷1．全压起动的电动机，其熔丝应选择电动机额定电流的( )倍。
[单选题] *11.5～2.5(正确答案)24～52．根据生产机械运动部件的行程或位置，利用( )来控制电动机的工作状态称为行程控制原则。
[单选题] *电流继电器时间继电器位置开关(正确答案)速度继电器3．利用( )按一定时间间隔来控制电动机的工作状态称为时间控制原则。
[单选题] *电流继电器时间继电器(正确答案)位置开关速度继电器4．按下负荷按钮时（）。
[单选题] *常开触头先闭合常闭触头先断开(正确答案)常开、常闭触头同时动作以上都不正确5．按钮帽的颜色和符号标志是用来（）。
[单选题] *注意安全引起警惕区分功能(正确答案)装饰美观6．急停按钮应该选用（）。
[单选题] *红色(正确答案)白色黑色黄色7．三相异步电动机的正反转控制线路中，性能最好的联锁控制线路是（）。
[单选题] *按钮联锁接触器联锁机械联锁接触器和按钮联锁(正确答案)8．如图所示四个控制电路，能实现三相异步电动机正常的启动和停止的是( )。
[单选题] *A.(正确答案)B.C.D.9．熔断器中对线路和设备起核心保护作用的是（）。
[单选题] *熔体(正确答案)熔座填料都不是10．熔断器串接在电路中主要用作（）。
[单选题] *短路保护(正确答案)欠压保护失压保护11．双轮旋转式行程开关为（）。
[单选题] *自动复位式非自动复位式(正确答案)自动或非自动复位式都不是12．交流接触器的铁心端面装有短路环的目的是（）。
[单选题] *减小铁心振动(正确答案)增大铁心磁通减缓铁心冲击都不是13．（）是交流接触器发热的主要部件。
[单选题] *线圈铁心(正确答案)触头接线桩14．热继电器中主双金属片的弯曲主要是由于两种金属材料的（）不同。
[单选题] *机械强度导电能力热膨胀系数(正确答案)15．空气阻尼式时间继电器调节延时的方法是（）。
维修电工试卷及答案内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）《维修电工》试卷及答案一、判断题：（每题2分，共24分）1、我国家庭照明电路的电压值是110V。
（）2、在电工使用手册中插座的接法是遵循左“零”右“火”。
（）3、熔断器的熔断时间随电流的增大而减小。
（）4、熔断器对短路反映很灵敏，对过载反映也很灵敏。
（）5、低压断路器只能作为电源开关接通和分断电路，不能起短路、过载和失压等保护作用。
（）6、开启式负荷开关既可以垂直安装也可以倒装或平装在控制屏或开关板上。
（）7、按钮既可以在控制电路中发出指令或信号，去控制接触器、继电器等电器，也可以直接控制主电路的通断。
（）8、按下复合按钮时，其常开触头和常闭触头同时动作。
（）9、当按下启动按钮然后再松开时，其常开触头一直处于闭合接通状态。
（）10、行程开关是一种生产机械某些运动部件的碰撞来发出控制指令的主令电器。
（）11、接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。
（）12、热继电器和熔断器都是保护电器，两者可以相互替代使用。
（）二、选择题：（每题4分，共24分）1、我国家庭用的照明电路电压值是（）。
A、200VB、220V C 、110V2、熔断器的核心是（）。
A、熔体B、熔管C、熔座3、熔断器串接在电路中主要作用是（）。
A、过载保护B、短路保护C、欠压保护4、接触器的主触头一般由三对常开触头组成，用以通断（）。
A、电流较小的控制电路B、电流较大的主电路C、控制电路和主电路5、接触器的辅助触头一般由两对常开触头和两对常闭触头组成，用以通断（）。
A、电流较小的控制电路B、电流较大的主电路C、控制电路和主电路6、利用电磁原理或机械动作原理来实现触头延时闭合或分断的一种自动控制电器是（）。
A、电压继电器B、电流继电器C、时间继电器D、速度继电器三、填空题：（每空2分，共28分）1、写出下面常用电工符号的名称：，M ，，，。
电气控制实训心得体会电气控制实训心得体会电气控制实训心得体会（1）一实习的性质、目的、意义。
电气控制技术实习是在学习常用低压电器设备、电气控制线路的基本控制环节、典型机床电器控制线路等章节的基础上进行的实践性教学环节。
其目的是培养学生掌握本专业所必须的基本技能和专业知识，通过学习使学生熟悉并掌握各种常用低压电气设备的结构、工作原理及使用按照方法，初步掌握电气控制基本控制的原理、连接规则、故障排除法，学习常用机床的电气控制的线路结构、工作原理、故障分析和排除方法。
通过实习培养学生热爱专业、热爱劳动、吃苦耐劳、刻苦专研的精神。
二实习的要求1学习常用低压电器的实际应用，常用电器控制电路的实际应用，各种电动机控制电路的应用；2对于交流接触器、热继电器、时间继电器、按钮、熔断器、行程开关、低压断路器等常用低压电器具有安装、使用、维修和选择的能力；3初步掌握常用电气控制电路的安装工艺、接线方法、操作要领、试验规程和故障排除法；4初步掌握常用机床电气控制电路的控制要求、电器动作原理、操作步骤、常见故障分析和排除技能。
三实习内容1拆装交流接触器，掌握其内部结构、动作原理；短路环的位置、作用；触电的作用和接线位置；测试吸合电压、释放电压及额定电压；简单故障处理。
2熟悉热继电器、按钮、熔断器、位置开关、低压断路器的结构、原理及安装接线规则，了解其使用方法和技术参数的选择。
3练习各种基本电气控制线路的接线和操作，如三相异步电动机的点动和连续运转、顺序控制、两地控制、正反转控制、行程控制、y-三角形降压启动控制、能耗制动控制。
4现场参观、熟悉常用机床的结构、组成、操作和动作情况，了解电器设备的位置和电气控制线路的接线方法。
5完成镗床的电气控制系统的安装、调试。
四实习工具、仪表及器材。
1工具：测试笔、螺钉旋具、斜口钳、尖嘴钳、剥线钳、电工刀等。
2仪表：万用表、兆欧表。
3器材：（1）控制板一块（2）导线及规格：主电路导线由电动机容量确定；控制电路一般采用铜芯导线(bv)；按钮线一般采用铜芯线（rv）；导线的颜色要求主电路与控制电路必须有明显的区别。
交流接触器常开结点数和常闭结点数交流接触器是一种常用的电气控制元件，广泛应用于电力系统、工业自动化以及家用电器中。
交流接触器通常由控制电路和主电路两部分组成，其中主电路中的常开结点和常闭结点在电路中起到重要的作用。
首先，我们需要了解什么是常开结点和常闭结点。
常开结点又称为触点NO（Normally Open），它在正常工作状态下保持断开状态，只有当交流接触器被控制电路触发时才会闭合。
常闭结点又称为触点NC （Normally Closed），它在正常工作状态下保持闭合状态，只有当交流接触器被控制电路触发时才会断开。
交流接触器常开结点和常闭结点的数量是根据具体的应用需求而定的。
在家用电器中，常开结点和常闭结点的数量通常较少，这是因为家用电器的控制系统相对简单，一般只需要实现基本的开关控制功能。
例如，常见的电磁炉、电饭煲等家电产品通常只需要一个常开结点和一个常闭结点即可实现控制功能。
然而，在工业自动化领域，交流接触器常开结点和常闭结点的数量通常较多。
这是因为工业自动化系统通常需要实现复杂的控制功能，涉及到各种各样的传感器、执行器以及其他控制设备。
例如，在一个自动化生产线上，可能需要同时控制多个电机、阀门、传送带等设备，这就需要使用包含多个常开结点和常闭结点的交流接触器来实现。
除了数量上的差异，交流接触器的常开结点和常闭结点在电路中的作用也有所不同。
常开结点常用于控制电源的开关，当常开结点闭合时，电源才能供电给被控制的设备。
常闭结点常用于控制设备的继电器、电磁阀等，当常闭结点断开时，被控制的设备也会随之断电停止工作。
交流接触器的常开结点和常闭结点在实际使用中需要注意一些问题。
首先，要保证常开结点和常闭结点之间的电气隔离，防止因电压过高或其他原因导致结点之间短路或触电事故。
其次，在交流接触器进行维护和维修时，应按照规定的程序和安全操作方法进行，以免造成电路故障或人身伤害。
总之，交流接触器的常开结点和常闭结点在电气控制中起到重要的作用。
电工对交流接触器常开和常闭的正确理解
摘要: 电工界最常见的两个词儿就是：常开、常闭。
学习电工，往往就是从这两个最基础的词儿开始的。
很多人往往这样解释：常开就是通常情况下是断开状态，线圈未得电的情况下是断开的。
常闭就是通常情况下是关合状态，线圈未...
电工界最常见的两个词儿就是：常开、常闭。
学习电工，往往就是从这两个最基础的词儿开始的。
很多人往往这样解释：常开就是通常情况下是断开状态，线圈未得电的情况下是断开的。
常闭就是通常情况下是关合状态，线圈未得电的情况下是闭合的。
交流接触器1、3、5 接三相电源，（主电路部分）
2、4、6 接三相电机
A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。
13、14 表示这个接触器的辅助触点，NO 表示为常开，也就是没通电的情况下13、14 是断开的，通电后13、14 是闭合的。
放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。
但我觉得这样解释不够全面，初学电工的朋友还是不能理解。
比如说按钮。
