交流接触器常开常闭触点图
1、3、5接三相电源，（主电路部分）
2、4、6接三相电机
A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。

13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。

放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。

交流接触器有主触点和辅助触点，上图接触器触点的前三个是主触
点，后两个为辅助：前一个为常开触点，后一个为常闭触点。

主触点一般只有常开，电流很大，接通主回路。

一般辅助触点常开的作用是自锁，是并联在上图的启动按钮触点两端的，释放了启动按钮后，就由这个触点继续连接回路，维持这个接触器为吸合状态。

常闭触点是串联在另一个接触器线圈控制回路中的，目的是阻止另一只接触器吸合，以免造成电路动作混乱甚至短路，如防止电动机同时正反向接触器同时导通等。

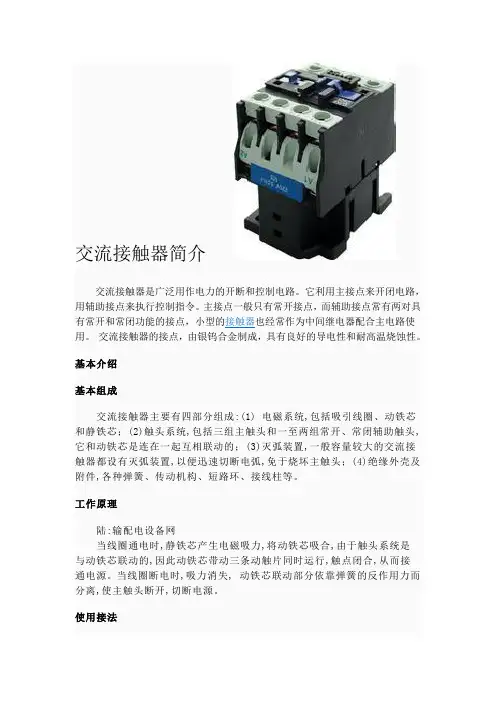

交流接触器简介交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

基本介绍基本组成交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

工作原理陆:输配电设备网当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

使用接法一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。

输出和输入是对应的，很容易能看出来。

如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。

二: 首先应该知道交流接触器的原理。

他是用外界电源来加在线圈上，产生电磁场。

加电吸合，断电后接触点就断开。

知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。

其他的几路输入和输出一般在上部，一看就知道。

还要注意外加电源的电压是多少（220V或 380V），一般都标得有。

并且注意接触点是常闭还是常开。

如果有自锁控制，根据原理理一下线路就可以了。

型号划分在电工学上。

接触器是一种用来接通或断开带负载的交直流主电路或大容量控制电路的自动化切换器，主要控制对象是电动机，此外也用于其他电力负载，如电热器，电焊机，照明设备，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用/。

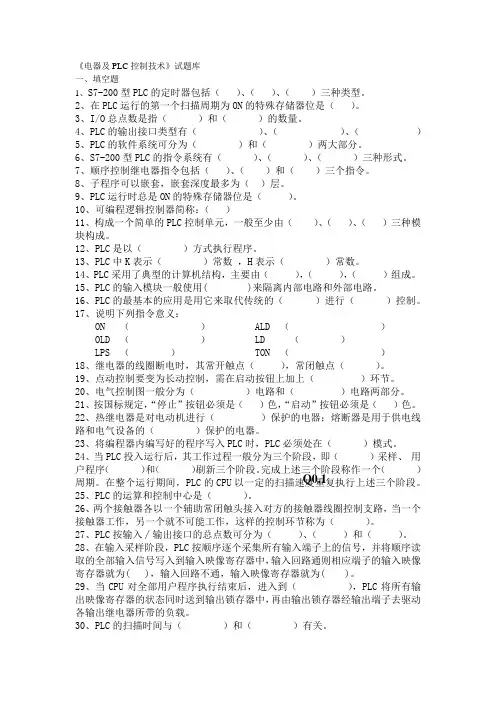

《电器及PLC控制技术》试题库一、填空题1、S7-200型PLC的定时器包括（）、（）、（）三种类型。

2、在PLC运行的第一个扫描周期为ON的特殊存储器位是（）。

3、I/O总点数是指（）和（）的数量。

4、PLC的输出接口类型有（）、（）、（）5、PLC的软件系统可分为（）和（）两大部分。

6、S7-200型PLC的指令系统有（）、（）、（）三种形式。

7、顺序控制继电器指令包括（）、（）和（）三个指令。

8、子程序可以嵌套，嵌套深度最多为（）层。

9、PLC运行时总是ON的特殊存储器位是（）。

10、可编程逻辑控制器简称：（）11、构成一个简单的PLC控制单元，一般至少由（）、（）、（）三种模块构成。

12、PLC是以（）方式执行程序。

13、PLC中K表示（）常数，H表示（）常数。

14、PLC采用了典型的计算机结构，主要由（），（），（）组成。

15、PLC的输入模块一般使用( )来隔离内部电路和外部电路。

16、PLC的最基本的应用是用它来取代传统的（）进行（）控制。

17、说明下列指令意义：ON （） ALD （）OLD （） LD （）LPS （） TON （）18、继电器的线圈断电时，其常开触点（），常闭触点（）。

19、点动控制要变为长动控制，需在启动按钮上加上（）环节。

20、电气控制图一般分为（）电路和（）电路两部分。

21、按国标规定，“停止”按钮必须是（）色，“启动”按钮必须是（）色。

22、热继电器是对电动机进行（）保护的电器；熔断器是用于供电线路和电气设备的（）保护的电器。

23、将编程器内编写好的程序写入PLC时，PLC必须处在（）模式。

24、当PLC投入运行后，其工作过程一般分为三个阶段，即（）采样、用户程序（）和（）刷新三个阶段。

完成上述三个阶段称作一个（）Q0.1周期。

在整个运行期间，PLC的CPU以一定的扫描速度重复执行上述三个阶段。

25、PLC的运算和控制中心是（）。

26、两个接触器各以一个辅助常闭触头接入对方的接触器线圈控制支路，当一个接触器工作，另一个就不可能工作，这样的控制环节称为（）。

几种常见交流接触器的区别
CJT1是第一代接触器。

主触点最大到150A.辅助触点2常开+2常闭，体积大耐用。

CJ20主触点最大630A.辅助触点2常开+2常闭，灭弧效果好。

CJX1对应的是西门子的3TB，3TF 交流接触器；CJX1实际就是CJ20 的翻版.重量轻.（灭弧效果不如CJ20）。

CJX2是施耐德的LC1；CJX2为小型接触器主触点最大630A.辅助触点32A以下单常开或单常闭.40A以上1常开+1常闭，体积小安装方便（导轨安装）。

CJX3，这个型号很特殊，以前是沈阳213最先开始用，也是对应的西门子的3TB，3TF，但国内一般都是打CJX1系列，打CJX3的厂家很少；
CJX4是天水213的，这个系列是天水专用，以前天水和施耐德有过合作的，施耐德的LC1授权过。

CJX4就是施耐德的LC1，但和CJX2系列不同，天水213将外观，触点，各个方面进行了重新设计；
CJX5是三菱的SK系列，
CJX8是ABB的B交流。

JZC1是中间继电器触点容量为5A。

CJX1和CJX2的，一个是施耐德的LC1系列接触器，一个是西门子的3TB区别系列接触器，两者安装尺寸，大小完全不同的。

CJX1，小电流CJX1-9等款是双层结构，上面4组辅助触头，下面三组主触头，而CJX2,就一层，左边三个主触头，右边是一组辅助触头。

用最多的应该是CJX2和CJT1了，CJX1都很少看到，大部分都是CJX2加F4-11。

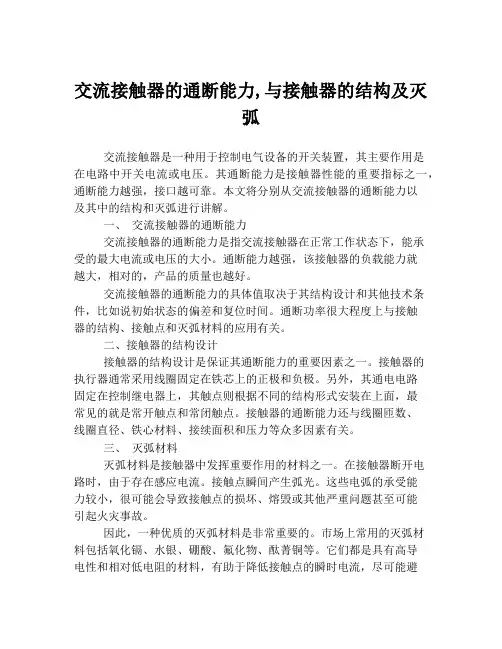

交流接触器的通断能力,与接触器的结构及灭弧交流接触器是一种用于控制电气设备的开关装置，其主要作用是在电路中开关电流或电压。

其通断能力是接触器性能的重要指标之一，通断能力越强，接口越可靠。

本文将分别从交流接触器的通断能力以及其中的结构和灭弧进行讲解。

一、交流接触器的通断能力交流接触器的通断能力是指交流接触器在正常工作状态下，能承受的最大电流或电压的大小。

通断能力越强，该接触器的负载能力就越大，相对的，产品的质量也越好。

交流接触器的通断能力的具体值取决于其结构设计和其他技术条件，比如说初始状态的偏差和复位时间。

通断功率很大程度上与接触器的结构、接触点和灭弧材料的应用有关。

二、接触器的结构设计接触器的结构设计是保证其通断能力的重要因素之一。

接触器的执行器通常采用线圈固定在铁芯上的正极和负极。

另外，其通电电路固定在控制继电器上，其触点则根据不同的结构形式安装在上面，最常见的就是常开触点和常闭触点。

接触器的通断能力还与线圈匝数、线圈直径、铁心材料、接续面积和压力等众多因素有关。

三、灭弧材料灭弧材料是接触器中发挥重要作用的材料之一。

在接触器断开电路时，由于存在感应电流。

接触点瞬间产生弧光。

这些电弧的承受能力较小，很可能会导致接触点的损坏、熔毁或其他严重问题甚至可能引起火灾事故。

因此，一种优质的灭弧材料是非常重要的。

市场上常用的灭弧材料包括氧化镉、水银、硼酸、氟化物、酞菁铜等。

它们都是具有高导电性和相对低电阻的材料，有助于降低接触点的瞬时电流，尽可能避免接触点的损坏。

总之，交流接触器的通断能力、结构和灭弧材料是互相关联和影响的，提高交流接触器的性能需要在以上三个层面上进行优化。

在应用接触器时，应根据电路的具体需求，选择合适质量及性能的产品，尽可能减少电路中的损耗，提高继电器的使用寿命。

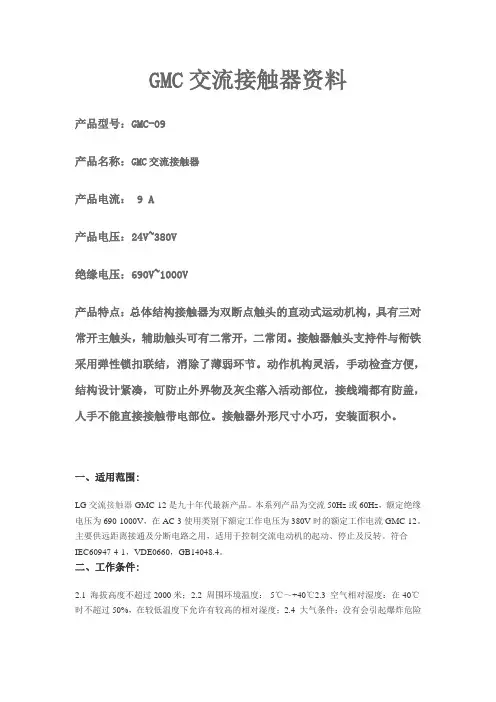

GMC交流接触器资料产品型号：GMC-09产品名称：GMC交流接触器产品电流： 9 A产品电压：24V~380V绝缘电压：690V~1000V产品特点：总体结构接触器为双断点触头的直动式运动机构，具有三对常开主触头，辅助触头可有二常开，二常闭。

接触器触头支持件与衔铁采用弹性锁扣联结，消除了薄弱环节。

动作机构灵活，手动检查方便，结构设计紧凑，可防止外界物及灰尘落入活动部位，接线端都有防盖，人手不能直接接触带电部位。

接触器外形尺寸小巧，安装面积小。

一、适用范围:LG交流接触器GMC-12是九十年代最新产品。

本系列产品为交流50Hz或60Hz，额定绝缘电压为690-1000V，在AC-3使用类别下额定工作电压为380V时的额定工作电流GMC-12。

主要供远距离接通及分断电路之用，适用于控制交流电动机的起动、停止及反转。

符合IEC60947-4-1，VDE0660，GB14048.4。

二、工作条件:2.1 海拔高度不超过2000米；2.2 周围环境温度：-5℃～+40℃2.3 空气相对湿度：在40℃时不超过50%，在较低温度下允许有较高的相对湿度；2.4 大气条件：没有会引起爆炸危险的介质，也没有腐蚀金属和破坏绝缘的气体及导电尘埃等；2.5 安装在无显著摇动和冲击振动的地方；2.6 安装在没有雨雪侵袭的地方；2.7 控制电压允许变动范围：80%～110%Us。

三、结构特点:3.1 总体结构接触器为双断点触头的直动式运动机构，具有三对常开主触头，辅助触头可有二常开，二常闭。

接触器触头支持件与衔铁采用弹性锁扣联结，消除了薄弱环节。

动作机构灵活，手动检查方便，结构设计紧凑，可防止外界物及灰尘落入活动部位，接线端都有防盖，人手不能直接接触带电部位。

接触器外形尺寸小巧，安装面积小。

安装方式可用导电导轨安装，也可用螺钉紧固，与其它同类产品相比，操作频率和控制容量更高。

产品安全、可靠性好，为国际先进的接触器机各种。

3.2触头系统主、辅助触头材料由电性能优越的银合金组成，具有使用寿命长及良好的接触可靠性。

交流接触器的工作原理在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制。

是自动控制系统中的重要元件之一。

在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。

海关HS编码：85364100（主电路电压<=60V的接触器），85364900（60V<主电路电压<=1000V的接触器），85353000（主电路电压>1000V的接触器）一、结构说明交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。

主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。

为了使磁力稳定，铁芯的吸合面加上短路环。

交流接触器在失电后，依靠弹簧复位。

另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的闭合断开。

20安培以上的接触器加有灭弧罩，利用电路断开时产生的电磁力，快速拉断电弧，保护接点。

接触器具可高频率操作，做为电源开启与切断控制时﹐最高操作频率可达每小时1200次。

接触器的使用寿命很高﹐机械寿命通常为数百万次至一千万次，电寿命一般则为数十万次至数百万次。

二、技术发展交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。

无论技术的发展到什麼程度，普通的交流接触器还是有其重要的地位。

1、空气式电磁接触器：电磁接触器(英文:Magnetic Contactor)主要由接点系统、电磁操动系统、支架、辅助接点和外壳(或底架)组成。

交流接触器1用途的分类接触器是一种自动化的控制电器。

接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

接触器按被控电流的种类可分为交流接触器和直流接触器。

这里主要介绍常用的交流接触器。

交流接触器又可分为电磁式和真空式两种。

2型号说明(1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。

(2)交流接触器型号为CJ。

直流接触器型号为CZ。

3电磁式交流接触器的结构和工作原理交流接触器的原理、选择和接法交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要有四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

工作原理:当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器的选择：（1）持续运行的设备。

接触器按67-75%算.即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。

（2）间断运行的设备。

接触器按80%算.即100A的交流接触器，只能控制最大额定电流是80A以下的设备。

接触器接触器基本介绍：在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（某些型别可达800安培）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制。

是自动控制系统中的重要元件之一。

在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。

直流接触器的工作原理跟温度开关的原理有点相似按主触头通过的电流的种类可分为：直电流式（DC）接触器、交流式（AC）接触器。

接触器的主要作用：（1）信号的放大：用小的电压、电流开闭，转换大的电压、电流。

（2）绝缘隔离：可防止负载的噪声及高压损坏内部部品（IC、晶体管）。

接触器按操作结构分为：电磁式接触器、永磁式接触器。

接触器的内部结构：（1）电磁系统：铁芯、静铁芯、电磁线圈（2）触头系统：常开触头、常闭触头（3）灭弧装置电磁式接触器的工作原理：当接触器的电磁线圈通电后，会产生很强的磁场，使静铁芯产生电磁吸引力吸引衔铁，并带动触头动作。

当线圈断电后，电磁吸引力消失，衔铁在释放弹簧的作用下释放，使触头复原。

电磁式接触器的特点：1、电磁接触器使用的电压应介於额定值的85﹪～110﹪，如太低则电磁吸力不够，有噪音和跳脱的可能；太高则电磁线圈有烧毁的危险。

2、电磁接触器只操作电流系指电磁线圈加上额定电压使其动作的电流。

3、电磁接触器主接点的型式为a接点。

4、电磁接触器的电磁线圈若无标注则多为220V者。

5、直接以电磁接触器来启动三相鼠笼式感应电动机时，电磁接触器的主接点应选用能启闭其额定电流的10倍。

交流接触器结构与工作原理(一)如图l所示为交流接触器的外形与结构示意图。

交流接触器由以下四部分组成：图1 CJ10-20型交流接触器1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧 5一线圈 6一短路环 7一静铁心 8一弹簧 9一动铁心10一辅助常开触点 11一辅助常闭触点（1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。

（2）触点系统包括主触点和辅助触点。

主触点用于通断主电路，通常为三对常开触点。

辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。

（3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。

对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。

（4）其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。

电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。

此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。

线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。

（二）直流接触器直流接触器的结构和工作原理基本上与交流接触器相同。

在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。

由于直流电弧比交流电弧难以熄灭，直流接触器常采用磁吹式灭弧装置灭弧。

交流接触器的分类及基本参数1．交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

380v交流接触器工作原理
380v接触器属于沟通接触器，当你熟识沟通接触器结构时，沟通接触器工作原理：当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。

当电磁线圈通过掌握回路接通掌握电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，帮助接点随之动作。

沟通接触器是广泛用作电力的开断和掌握电路。

它利用主接点来开闭电路，用帮助接点来执行掌握指令。

主接点一般只有常开接点，而帮助接点常有两对具有常开和常闭功能的接点，小型的接触器也常常作为中间继电器协作主电路使用。

沟通接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

沟通接触器主要有四部分组成:
(1)电磁系统,包括吸引线圈、动铁芯和静铁芯；
(2)触头系统,包括三副主触头和两个常开、两个常闭帮助触头,它和动铁芯是连在一起相互联动的；
(3)灭弧装置,一般容量较大的沟通接触器都设有灭弧装置,以便快速切断电弧,免于烧坏主触头；
(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

工作原理:
当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是
与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消逝, 动铁芯联动部分依靠弹簧的反作用力而分别,使主触头断开,切断电源。

(一)交流接触器由以下四部分组成：（1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。

（2）触点系统包括主触点和辅助触点。

主触点用于通断主电路，通常为三对常开触点。

辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。

（3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。

对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。

（4）其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。

电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。

此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。

线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。

（二）直流接触器直流接触器的结构和工作原理基本上与交流接触器相同。

在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。

由于直流电弧比交流电弧难以熄灭，直流接触器常采用磁吹式灭弧装置灭弧。

交流接触器接线图电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。

2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。

故障现象预处理；1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。

原因之二按纽互锁的接线有误。

2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。

什么是交流接触器？原理及安装指南。

交流接触器广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。

为了使磁力稳定，铁芯的吸合面，加上短路环。

交流接触器在失电后，依靠弹簧复位。

另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。

20安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以保护接点。

交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。

无论技术的发展到什么程度，普通的交流接触器还是有其重要的地位。

1、接触器的串并联使用有许多用电设备是单相负载，因此，可将多极接触器的几个极并联使用。

如电阻炉、电焊变压器等。

当用几个极并联起来使用时，可以选用较小容量的接触器。

但必须注意，并联后接触器的约定发热电流并不完全与并联的极数成正比。

这是由于积极动、静触头回路的电阻值不一定完全相等，以致使流过积极的电流不是平均分配。

所以，两析并联后电流只可增加到1.8倍，三极并联后，电流只可增加到2～2.4倍。

另外，需要指出，由于并联后的各极触头不可能同时接通和断开，因此，不能提高接通和分断能力。

有时，可将接触器的几个极串联起来使用，由于触头断口的增多可以将电弧分割成许多段，提高了灭弧能力，加速电弧的熄灭。

所以几个极串联后可以提高其工作电压，但不能超过接触器的额定绝缘电压。

串联后的接触器的约定发热电流和额定工作电流不会改变。

2、电源频率的影响对于主电路而言，频率的变化影响集肤效应，频率高时集肤效应增大，对大多数的产品来说50赫与60赫对导电回路的温升影响不是很大。

交流接触器只有常开点没有常闭点怎么办？
交流接触器只有常开触点的，可以另外购买与之配套的系列交流接触器辅助触头，它有F2、F4系列的。

见下图所示。

这种结构的交流接触器辅助触头可以非常简单方便的安装在交流接触器的上面。

都是往上一扣即可。

见下图所示。

作为一名合格的电工，这种情况根本不是问题。

再者，辅助触头它的价格便宜。

不要为只有常开触点而苦恼。
