X62W型万能铣床的主要结构

工作台刀杆支架刀杆悬梁主轴主轴变速盘滑座回转盘底座操作盘X62W万能卧式铣床是用来加工工作平面，斜面和沟槽等。

装上分度头还可以铣切直齿齿轮和螺旋面.。

如果装上圆工作台可以铣切凸轮和弧形槽等。

铣床电气线路与机械系统配合十分密切。

其电气线路的正常工作往往和机械系统正常工作分不开。

因此我们学习铣床不仅要熟悉，电气线路的工作原理，而且还要熟悉有关机械系统的工作原理。

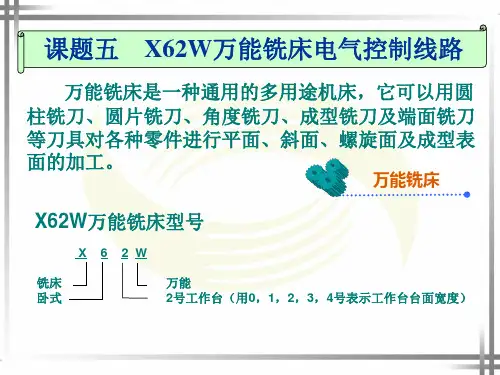

(一)、主要构造及运动形式:1．型号的含义：X—铣床。

6—卧式。

2—2号铣床。

W—万能。

2．主要构造:X62W万能铣床的主要构造如掛图所示。

主要由床身、主軸、底座、悬梁及刀架支架、升降台、横向溜板和工作台等几部分组成。

3．运动形式:主体运动铣刀的旋转运动；进给运动工件相对于铣刀的移动；辅助运动工作台、主轴箱的快速移动。

铣床的几种铣削方式：（二）、电磁离合器：电磁离合器有单片摩擦式和多片摩擦式，它具有操作方便，运行可靠等优点。

广泛适用于机床、包装、印刷、纺织、轻工、及办公设备中。

（1）结构：由主轴、主轮摩擦片、从动摩擦片、从动齿轮、套筒、线圈、铁芯、衔铁、滑环等组成。

电磁离合器可分为：干式单片电磁离合器，干式多片电磁离合器，湿式多片电磁离合器，磁粉离合器，转差式电磁离合器等。

电磁离合器工作方式又可分为：通电结合和断电结合。

（2）工作原理：电磁离合器靠线圈的通断电来控制离合器的接合与分离。

当电磁离合器线圈通电后产生磁场,将摩擦片吸向铁芯,衔铁也被吸住,紧紧压住各摩擦片,于是依靠主动摩擦片与从动摩擦片之间的摩擦力使从动齿轮随主动轴转动。

对照结构图和实物说明。

3.电磁离合器的特点：（1）、高速响应：因为是干式类所以扭力的传达很快，可以达到便捷的动作（2）、耐久性强：散热情况良好，而且使用了高级的材料，即使是高频率，高能量的使用，也十分耐用.（3）、组装维护容易：属于滚珠轴承内藏的磁场线圈静止形，所以不需要将中蕊取出也不必利用碳刷，使用简单。

（4）、动作确实：使用板状弹片，虽有强烈震动亦不会产生松动，耐久性佳。

一、X62W万能铣床的主要结构及运动形式它主要由床身、主轴、刀杆、悬梁、工作台、回转盘、横溜板、升降台、底座等几部分组成。

二、X62W万能铣床电力拖动的特点及控制要求该机床共用了2台异步电动机拖动，它们分别是主轴电动机M1进给电动机M2和冷却泵电动机M31、铣削加工有顺铣和逆铣两种加工方式，所以要求主轴电动机能正反转组合开关，来改变电源相序实现主轴电磁离合器制动以实现准确停车。

2、铣床的工作台要求有前后、左右、上下6个方向的进给运动和快速移动，要求进给电动机能正反转，并通过操纵手柄和机械离合器配合来实现。

3、根据加工工艺的要求，该铣床具有以下电气连锁措施：（1）为防止刀具和铣床的损坏，要求只有主轴旋转后才允许有进给运动和进给方向的快速移动。

（2）为了减少加工件表面的粗糙度，只有进给停止后主轴才能停止或同时停止。

（3）6个方向的进给运动中同时只能有一种运动产生，该铣床采用了机械操作手柄和位置开关相配合的方式来实现6个方向的连锁。

4、主轴运动和进给运动采用了变速盘来进行速度选择，为保证变速齿轮进入良好啮合状态，两种运动都要求变速后作瞬间点动。

5、当主轴电动机或冷却泵电动机过载时，进给运动必须立即停止。

以免损坏刀具和铣床。

6、要求有冷却系统、照明设备及各种保护措施。

学习此线路前需清楚的是：1.线路的三种运动形式（纵向、横向、垂直）用一台电动机M2来拖动；2.三种运动形式（纵向、横向、垂直）靠机械转动离合器控制；3.电动机M2能正反转，其中向下、向前、向右时，电动机正转，向上、向后、向左时电机反转；4.垂直和横向进给操作位置有五个位置，五个位置是联锁的；5.纵向进给操作手柄有左右中三个位置，三个位置是联锁的。

三、X62W万能铣床电气控制线路分析该线路分为主电路、控制电路和照明电路三部分。

1、主电路分析有三台电动机，1M是主轴电动机；2M是进给电动机；3M是冷却泵电动机。

1）主轴电动机1M通过换相开关SA4与接触器KMI配合，能进行正反转控制，而与接触器KM2制动电阻器R及速度继电器的配合，能实现串电阻瞬时冲动和正反转反接制动控制，并能通过机械进行变速。

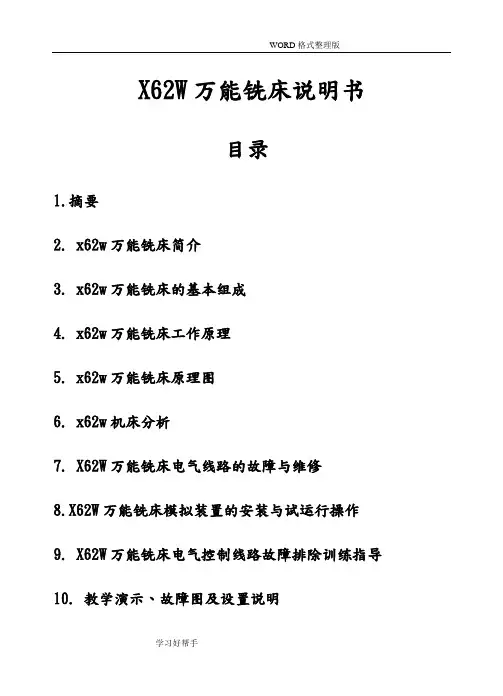

X62W万能铣床说明书目录1.摘要2. x62w万能铣床简介3. x62w万能铣床的基本组成4. x62w万能铣床工作原理5. x62w万能铣床原理图6. x62w机床分析7. X62W万能铣床电气线路的故障与维修8.X62W万能铣床模拟装置的安装与试运行操作9. X62W万能铣床电气控制线路故障排除训练指导10. 教学演示、故障图及设置说明一.摘要铣床是用铣刀对工件进行铣床前加工的机床。

铣床除了能铣前平面、沟槽、齿轮、螺纹和花键轴外，还能加工比较复杂的平面；效率较刨床高，在机械制造和修理部门得到广泛应用。

最早的铣床是美国人惠特尼于1818年创造的卧式铣床，为了铣削麻花钻头的螺旋槽，美国人布朗于1862年创立了第一台万能铣床，这是升降的邹形；1884年又出现了龙门铣床；二十世纪20年代出现了半自动铣床，工作台利用挡块可完成“进给-快速”或“快速-进给”的自动转换，1950年以后，铣床在控制系统方面发展很快，数字控制的应用大大提升了铣床的自动化程度。

尤其是70年代后，微处理机的数字控制系统和自动换刀系统在铣床上得到了应用，扩大了铣床的加工范围，提高了加工精度和效率。

二、x62w万能铣床简介卧式万能升降台铣床简称万能铣床，它是铣床中应用最多的一种。

图8-55所示为X6132型卧式万能铣床。

其主要组成部分： 1．床身床身用来固定和支承铣床各部件。

顶面上有供横梁移动用的水平导轨。

前壁有燕尾形的垂直导轨，供升降台上下移动。

内部装有主电动机，主轴变速机构，主轴，电器设备及润滑油泵等部件。

2．横梁横梁一端装有吊架，用以支承刀杆,以减少刀杆的弯曲与振动。

横梁可沿床身的水平导轨移动，其伸出长度由刀杆长度来进行调整。

3．主轴是用来安装刀杆并带动铣刀旋转的。

主轴是一空心轴，前端有7:24的精密锥孔，其作用是安装铣刀刀杆锥柄。

4．纵向工作台纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动, 以带动台面上的工件作纵向进给。

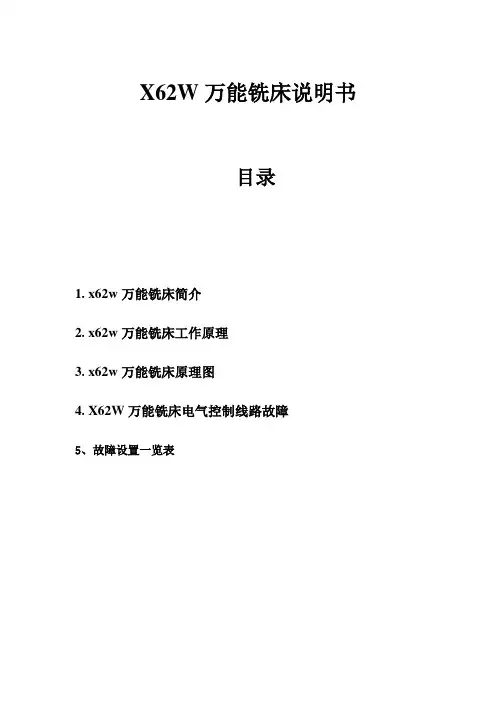

X62W万能铣床说明书目录1. x62w万能铣床简介2. x62w万能铣床工作原理3. x62w万能铣床原理图4. X62W万能铣床电气控制线路故障5、故障设置一览表一、x62w万能铣床简介卧式万能升降台铣床简称万能铣床，它是铣床中应用最多的一种。

图8-55所示为X6132型卧式万能铣床。

其主要组成部分：1．床身床身用来固定和支承铣床各部件。

顶面上有供横梁移动用的水平导轨。

前壁有燕尾形的垂直导轨，供升降台上下移动。

内部装有主电动机，主轴变速机构，主轴，电器设备及润滑油泵等部件。

2．横梁横梁一端装有吊架，用以支承刀杆,以减少刀杆的弯曲与振动。

横梁可沿床身的水平导轨移动，其伸出长度由刀杆长度来进行调整。

3．主轴是用来安装刀杆并带动铣刀旋转的。

主轴是一空心轴，前端有7:24的精密锥孔，其作用是安装铣刀刀杆锥柄。

4．纵向工作台纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动, 以带动台面上的工件作纵向进给。

台面上的T形槽用以安装夹具或工件。

5．横向工作台横向工作台位于升降台上面的水平导轨上，可带动纵向工作台一起作横向进给。

6．转台转台可将纵向工作台在水平面内扳转一定的角度(正、反均为0～45o)，以便铣削螺旋槽等。

具有转台的卧式铣床称为卧式万能铣床。

7．升降台升降台可以带动整个工作台沿床身的垂直导轨上下移动, 以调整工件与铣刀的距离和垂直进给。

8．底座底座用以支承床身和升降台，内盛切削液。

车载式液压升降台单叉固定式升降台固定式液压升降台固定式油压升降台豪华式液压升降台二、x62w万能铣床工作原理1、机床的主要结构及运动形式（1）主要结构由床身、主轴、刀杆、横梁、工作台、回转盘、横溜板和升降台等几部分组成，如右图所示。

（2）运动形式1）主轴转动是由主轴电动机通过弹性联轴器来驱动传动机构，当机构中的一个双联滑动齿轮块啮合时，主轴即可旋转。

1）工作台面的移动是由进给电动机驱动，它通过机械机构使工作台能进行三种形式六个方向的移动，即：工作台面能直接在溜板上部可转动部分的导轨上作纵向（左、右）移动；工作台面借助横溜板作横向（前、后）移动；工作台面还能借助升降台作垂直（上、下）移动。

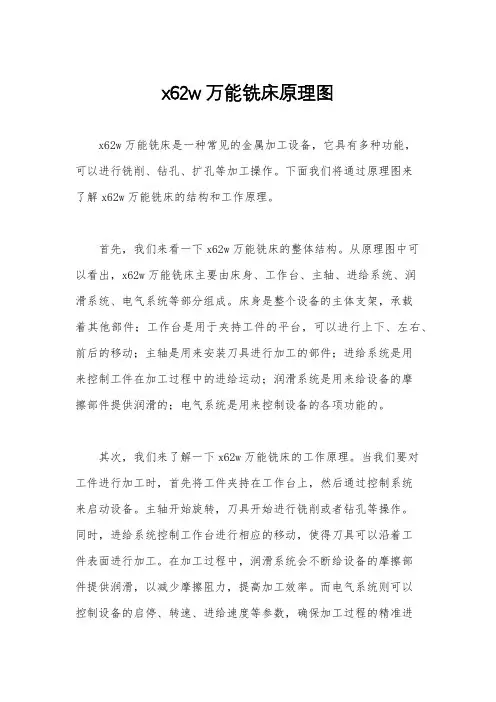

x62w万能铣床原理图
x62w万能铣床是一种常见的金属加工设备，它具有多种功能，
可以进行铣削、钻孔、扩孔等加工操作。

下面我们将通过原理图来
了解x62w万能铣床的结构和工作原理。

首先，我们来看一下x62w万能铣床的整体结构。

从原理图中可
以看出，x62w万能铣床主要由床身、工作台、主轴、进给系统、润
滑系统、电气系统等部分组成。

床身是整个设备的主体支架，承载
着其他部件；工作台是用于夹持工件的平台，可以进行上下、左右、前后的移动；主轴是用来安装刀具进行加工的部件；进给系统是用
来控制工件在加工过程中的进给运动；润滑系统是用来给设备的摩
擦部件提供润滑的；电气系统是用来控制设备的各项功能的。

其次，我们来了解一下x62w万能铣床的工作原理。

当我们要对
工件进行加工时，首先将工件夹持在工作台上，然后通过控制系统
来启动设备。

主轴开始旋转，刀具开始进行铣削或者钻孔等操作。

同时，进给系统控制工作台进行相应的移动，使得刀具可以沿着工
件表面进行加工。

在加工过程中，润滑系统会不断给设备的摩擦部
件提供润滑，以减少摩擦阻力，提高加工效率。

而电气系统则可以
控制设备的启停、转速、进给速度等参数，确保加工过程的精准进
行。

总的来说，x62w万能铣床的原理图展示了设备的结构和工作原理。

通过对原理图的分析，我们可以更好地了解设备的组成部分和工作过程，为我们在实际操作中提供了指导和参考。

希望本文的介绍能够对大家有所帮助，谢谢阅读！。

X62W万能铣床2.4 普通铣床电⽓控制线路分析铣床的结构铣床的运动形式铣床的电⼒拖动及控制要求铣床的电⽓原理图铣床电⽓控制线路分析铣床的常见故障分析作业与思考?铣床的结构(⽰意图)X62W万能卧式铣床结构⽰意图1—底座2—进给电动机3—升降台4—进给变速⼿柄及变速盘5—溜板6—转动部分7—⼯作台8—⼑架⽀杆9—悬梁10—主轴11—主轴变速盘12—主轴变速⼿柄13—床⾝14—主轴电动机铣床的结构(图⽚)说明:浙江永嘉桥下华科数控机床教仪⼚⽣产的透明教具。

Ｘ６２Ｗ型卧式万能铣床铣床的结构(图⽚)Ｘ６１３２型万能升降台铣床说明:X6132型万能升降台铣床是X62W型万能铣床的改型产品，均属于通⽤机床，机床保持了原有铣床的传统优点，并增加了新的功能，X6132垂向采⽤滚珠丝杠，机床操纵⽅便、灵活可靠、精度稳定、耗能低、温升⼩，精度符合国际标准，适⽤于各种企业的单件、⼩批、⼤批⽣产和修理部门。

铣床的结构(图⽚)Ｘ６１３２Ｂ型万能升降台铣床说明:X6132B是X6132万能升降台铣床的改进型产品，均属于通⽤机床，机床保持了原有铣床的传统优点，并增加了新的功能，X6132B三向均采⽤滚珠丝杠。

机床可⽤各种棒状铣⼑、圆柱铣⼑、圆⽚铣⼑、⾓度铣⼑、成形铣⼑、端⾯铣⼑、加⼯各种平⾯、斜⾯、沟槽、齿轮，如在机床上安装使⽤万能铣头、分度头、或圆⼯作台，则还能铣削螺旋⾯、凸轮及弧形槽等。

X6132B型万能升降台铣床，三个运动⽅向还可以装光栅数字显⽰装置，提⾼机床的使⽤性能和零件的加⼯精度。

铣床的运动形式主运动主轴的旋转运动进给运动⼯作台在三个相互垂直⽅向上的直线运动（⼿动或机动）辅助运动⼯作台在三个相互垂直⽅向上的快速直线移动铣床的电⼒拖动及控制要求主运动（主电动机）主轴的旋转运动：正反转（顺铣和逆铣）、变速冲动（齿轮啮合）、调速（变速箱）、制动（主轴装有飞轮）、两地控制等。

进给运动（进给电动机）⼯作台在三个相互垂直⽅向上的直线运动（⼿动或机动）：正反转（左右、前后、上下六⽅向运动）、联锁（纵向、横向、垂直三种运动相互间的互锁）、变速冲动（齿轮啮合）、调速（变速箱）、两地控制等；圆⼯作台的回转运动等。

X62万能铣床参考教案参观导⼊新课到铣⼯车间参观X62W 万能铣床。

1、重点演⽰观察⼯作台的纵向、横向及上下六个⽅向的运动，能⼿动也能⾃动；了解操作⼿柄的作⽤，了解铣床的运动形式有哪⼏种？2、在⽣产车间演⽰讲解圆形⼯作台和⾮圆形⼯作台的⼯作流程。

3、主轴冲动和变速冲动。

4、在⽣产车间演⽰讲解主轴的制动。

5、在⽣产车间演⽰讲解联锁控制。

讲授新课X62W万能铣床机电⽓控制原理分析,故障分析与排除（⼀）X62W万能铣床的主要结构及运动形式1．X62W万能铣床的主要结构见图12．X62W万能铣床的运动形式主运动：主轴带动铣⼑的旋转运动。

进给运动：加⼯中⼯作台带动⼯件纵向、横向和垂直3 个⽅向的移动以及圆形⼯作台的旋转运动。

辅助运动：⼯作台带动⼯件在三个⽅向的快速移动。

（⼆）X62W万能铣床电⼒拖动要求与控制特点1．主运动的控制：X62W 万能铣床的主运动由笼型异步电动机M1拖动，M1是在空载时直接起动，为完成顺铣和逆铣，要求电动机能正反转，可在加⼯之前根据铣⼑的种类预先选择转向，在加⼯过程中不必变换转向。

为了能实现快速停车的⽬的，主轴电动机采⽤停车制动控制。

2．进给运动的控制：⼯作台的进给运动由⼀台进给电动机M2 拖动。

进给运动的⽅向是通过操作选择运动⽅向的⼿柄与开关，配合进给电动机M2的正、反转来实现的，为减⼩齿轮端⾯的冲击，要求变速时有电动机瞬时冲动(短时间歇转动)控制3．辅助运动的控制：通过⽅向控制⼿柄接通快速移动电磁铁YA，衔铁吸合，经丝杠将进给传动链中的摩擦离合器合上，减少中间传动装置，⼯作台按原进给运动⽅向实现快速移动。

4．冷却泵控制：铣削加⼯中，⼀般需要切削液对⼯件和⼑具进⾏冷却润滑。

由电动机M3 拖动冷却泵，供给铣削加⼯时的切削液5．其他控制(1) 根据⼯艺要求，主轴旋转与⼯作台进给之间应有可靠的联锁控制，即进给运动要在铣⼑旋转之后才能进⾏，加⼯结束必须在铣⼑停转前停⽌进给运动,以避免⼯件与铣⼑碰撞⽽造成事故。

X62W 万能铣床的型号含义、主要结构及运动形式
1、型号
2、主要结构
X62W 型万能铣床的外型结构如图1所示。

图1 X62W 型万能铣床的外型结构
X62W 型万能铣床主要由底座、床身、主轴、悬梁、工作台、回转盘、横溜板、升降台等组成。

箱形的床身固定在底座上，床身内装有主轴的传动机构和变速操纵机构。

在床身的顶部有水平导轨，上面装着带有一个或两个刀杆支架的悬梁。

刀杆支架用来支撑铣刀心轴的一端，心轴的另一端则固定在主轴上，由主轴带动铣刀铣削。

刀杆支架在悬梁上以及悬梁在床身顶部的水平导轨上都可以作水平移动，以便安装不同的心轴。

在床身的前面有垂直导轨，升降台可沿着它上下移动。

在升降台上面的水平导轨上，装有可在平行主轴轴线方向移动（前后移动）的溜板。

溜板上部有可转动的回转盘，工作台就在溜板上部回转盘上的导轨上作垂直于主轴轴线方向移动（左右移动）。

工作台上有T 型槽用来固定工件。

这样，安装在工作台上的工件就可以在三个坐标上的六个方向调整位置或进给。

此外，由于回转盘相对于溜板可绕中心轴线左右转过一个角度（通常为±450），因此，X 6 2 W 铣床卧式万能2号工作台（0、1、2、3、4号表示工作台台面宽度
工作台在水平面上除了能在平行于或垂直于主轴轴线方向进给外，还能在倾斜方向进给，可以加工螺旋槽，故而称万能铣床
3、X62W型万能铣床的运动形式
主运动铣床主轴带动铣刀的旋转运动。

进给运动铣床工作台的前后（横向）、左右（纵向）和上下（垂直）六个方向上的直线运动和圆工作台的旋转运动。

辅助运动铣床工作台在前后、左右及上下六个方向上的快速移动。
