DQ2.3.1-电气设备交接试验记录

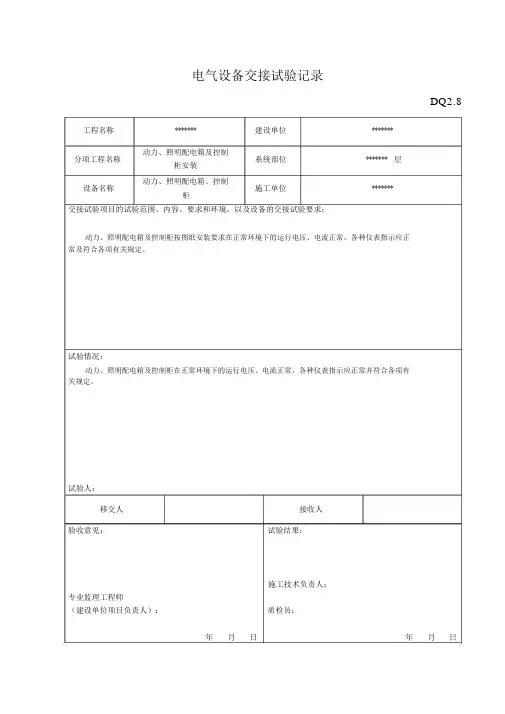

DQ2.8 工程名称******* 建设单位*******分项工程名称动力、照明配电箱及控制系统部位******* 层柜安装设备名称动力、照明配电箱、控制施工单位******* 柜交接试验项目的试验范围、内容、要求和环境，以及设备的交接试验要求；动力、照明配电箱及控制柜按图纸安装要求在正常环境下的运行电压、电流正常，各种仪表指示应正常及符合各项有关规定。

试验情况：动力、照明配电箱及控制柜在正常环境下的运行电压、电流正常，各种仪表指示应正常并符合各项有关规定。

试验人：移交人接收人验收意见：试验结果：施工技术负责人：专业监理工程师（建设单位项目负责人）：质检员：年月日年月日DQ2.8 工程名称***建设单位***分项工程名称电机安装系统部位*** 层设备名称电动机施工单位***交接试验项目的试验范围、内容、要求和环境，以及设备的交接试验要求；电动机按照图纸安装要求在正常环境下试通电，检查转向和机械转动有无异常情况；可空载试运行的电动机，时间一般为2h ，记录空载电流，且检查机身和轴承的温升，及符合各项有关规定。

交流电动机按图纸安装要求在正常环境下在空载状态下可启动次数及间隔时间应符合产品技术条件的要求；无要求时，连续启动 2 次时间间隔不应小于5min ，再次启动应在电动机冷却至常温下，空载状态运行，应记录电流、电压、温度运行时间等有关数据，且应符合建筑设备或工艺装置的空载状态运行要求。

及符合各项有关规定。

试验情况：电动机在正常环境下试通电，检查转向和机械转动无异常情况；时间2h，空载电流A，检查机身和轴承的温升符合各项有关规定。

交流电动机在正常环境下在空载状态下启动 1 次，间隔10min ，再次启动应在电动机冷却至常温下，空载状态运行，电流A、电压V、温度运行时间2h，符合建筑设备空载状态运行要求及符合各项有关规定。

试验人：移交人接收人验收意见：试验结果：施工技术负责人：专业监理工程师（建设单位项目负责人）：质检员：年月日年月日DQ2.8 工程名称***建设单位***分项工程名称桥架安装及电缆敷设系统部位*** 层设备名称桥架、电缆施工单位***交接试验项目的试验范围、内容、要求和环境，以及设备的交接试验要求；金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（ PEN）可靠。

目录建筑电气工程施工现场质量管理记录DQ1.1建筑电气分部工程质量验收记录DQ1.2建筑电气子分部工程质量验收记录(统表1) DQ1.3分项工程质量验收记录(统表2) DQ1.4建筑电气工程质量控制资料核查记录DQ1.5建筑电气工程安全和功能检验资料及主要功能抽查记录DQ1.6建筑电气工程观感质量检查记录DQ1.7设备、材料、器具进场验收记录DQ2.1建筑电气工程材料、设备、器具出厂合格证及进场检（试）验报告汇总表DQ2.2技术负责人：质量检查员：年月日线槽、电导管安装隐蔽验收记录DQ2.3重复接地（防雷接地）工程隐蔽验收记录DQ2.4防雷接地系统布置简图DQ2.5配线敷设施工隐蔽验收记录DQ2.6工序交接试验验收记录DQ2.7电气设备交接试验记录DQ2.8线路（设备）绝缘电阻测试记录DQ2.9接地电阻测试记录DQ2.10线路、插座、开关接地检验记录DQ2.11建筑照明通电、全负荷试运行记录DQ2.12大型灯具牢固性试验记录DQ2.13架空线路及杆上电气设备安装分项工程检验批质量验收记录DQ3.1.1变压器、箱式变电所安装分项工程检验批质量验收记录DQ3.1.2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制框安装分项工程检验批质量验收记录DQ3.1.3电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录DQ3.1.4电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录DQ3.1.5建筑物景观照明灯、航空障碍标志灯和庭院灯安装分项工程检验批质量验收记录DQ3.1.6建筑物照明通电试运行分项工程检验批质量验收记录DQ3.1.7接地装置安装分项工程检验批质量验收记录DQ3.1.8裸母线、封闭母线、插接式母线安装分项工程检验批质量验收记录DQ3.2.1电缆沟内和电缆竖井内电缆敷设分项工程检验批质量验收记录DQ3.2.2。

电气设备调试、试验记录引言电气设备调试与试验是确保设备正常运行和平安性的关键步骤。

本文档记录了电气设备调试和试验的过程、结果和问题解决方法。

通过这些记录，可以追踪和评估设备的性能，确保设备按照预期要求工作。

1. 设备信息•设备名称：XXX•型号：XXX•制造商：XXX•供电电压：XXX•频率：XXX•能源类型：XXX2. 调试环境•地点：XXX•日期：XXX•调试人员：XXX•监测设备：XXX3. 调试步骤1.设备接线：根据设备制造商提供的接线图，正确连接设备的电源和控制线路。

2.设备启动：翻开电源，启动设备，观察设备的启动过程，并记录任何异常情况。

3.设备校准：根据设备手册，进行设备的校准调整，以确保设备读数的准确性。

4.测试点设置：根据需要，在设备上设置测试点，以便进行后续的电气参数测试。

5.电气参数测试：使用适宜的测试设备，对设备的电压、电流、功率等参数进行测试，并记录测试结果。

6.运行测试：将设备置于正常运行状态，并进行长时间的运行测试，观察设备的性能和稳定性。

4. 试验结果根据以上的调试步骤，得到了如下的试验结果：1.设备启动正常，无任何异常情况。

2.经过校准调整后，设备的读数准确可靠。

3.设备的电压、电流、功率等参数在正常范围内。

5. 问题与解决在调试和试验过程中，遇到了一些问题，并采取了以下解决方法：1.问题1：设备启动时出现异常情况。

解决方法：检查电源和控制线路的连接是否正确，并重新启动设备。

经过检查发现电源线松动所导致的问题，重新连接后设备正常启动。

2.问题2：设备读数不准确。

解决方法：根据设备手册，进行设备的校准调整。

经过校准调整后，设备的读数准确可靠。

3.问题3：设备的电流过大。

解决方法：检查设备的负载情况，并调整设备的工作模式。

通过减小负载和调整设备参数，成功降低了设备的电流。

6. 总结通过本次电气设备调试和试验，我们成功地验证了设备的正常运行和性能。

设备启动正常，读数准确可靠，各项电气参数在正常范围内。

建筑工程施工质量验收资料(DQ：建筑电气工程部分）档号档案馆代号案卷题名编制单位编制日期密级保管期限共卷第卷江苏省建设工程质量监督站编印江苏省建设厅文件苏建质(2002)332号关于统一使用“建筑工程施工质量验收资料”的通知南京市建委、建工局,各市建设局，有关单位：为贯彻落实国家标准《建筑工程施工质量验收统一标准》（GB50300—2001）及配套工程质量验收规范，保证工程施工质量验收资料统一、规范、完整，我厅根据《建筑工程施工质量验收统一标准》（GB50300—2001）及配套工程质量验收规范组织编制了《建筑工程质量验收资料》，并于2002年11月1日起在新开工的工程中统一使用。

原省建设工程质量监督站印发的《单位工程质量检验评定资料》废止.现将有关事项通知如下：一、各地要认真组织监理（建设)单位、施工企业等认真学习掌握《建筑工程质量验收资料》，要求《建筑工程施工质量验收资料》表格中的签字者必须具有相应的资格并持有相应证书方可签字，并对签字的内容负责。

二、以收集、整理、填写该资料时,必须与施工工序同步，以保证其真实性，不得弄虚作假。

各工程质量监督站在工程抽查、核查资料过程中应认真把关,一经发现有弄虚作假的应予以查处。

三、《建筑工程施工质量验收资料》由省建设工程质量监督站统一印刷。

四、在使用《建筑工程施工质量验收资料》时,建设工程质量监督站反映。

二○○二年十月二十日建筑工程施工质量验收资料使用说明为认真贯彻执行国家《建筑工程施工质量验收统一标准》（GB50300—2001）及各专业规范，促进和帮助施工企业做好资料的收集和整理工作，使工程技术资料管理工作做到规范化、标准化、系统化。

我站依据《建筑工程施工质量验收统一标准》（GB50300-2001）和有关专业规范编制了《建筑工程施工质量验收资料》，全套共8个分册。

本册是建筑电气部分,另7册分别是土建工程、给水排水及采暖工程、桩基部分、玻璃幕墙部分、钢结构部分和通风空调及电梯部分.现将使用中应注意事项说明如下：一、建筑工程质量验收资料的收集(一）分项工程检验批1、各分项工程检验批在班组自检合格的基础上，由企业专职质检员根据国家专业规范中南海相应条款在下道工序施工前进行验收，填写验收记录并给监理工程师（建设单位项目专业技术人员）确认。

目录建筑电气工程施工现场质量管理记录DQ1.1建筑电气分部工程质量验收记录 DQ1.2建筑电气子分部工程质量验收记录(统表1) DQ1.3分项工程质量验收记录(统表2) DQ1.4建筑电气工程质量控制资料核查记录 DQ1.5建筑电气工程安全和功能检验资料及主要功能抽查记录 DQ1.6建筑电气工程观感质量检查记录 DQ1.7设备、材料、器具进场验收记录 DQ2.1建筑电气工程材料、设备、器具出厂合格证及进场检（试）验报告汇总表DQ2.2技术负责人：质量检查员：年月日线槽、电导管安装隐蔽验收记录 DQ2.3重复接地（防雷接地）工程隐蔽验收记录 DQ2.4防雷接地系统布置简图 DQ2.5配线敷设施工隐蔽验收记录 DQ2.6工序交接试验验收记录 DQ2.7电气设备交接试验记录 DQ2.8线路（设备）绝缘电阻测试记录 DQ2.9接地电阻测试记录 DQ2.10线路、插座、开关接地检验记录 DQ2.11建筑照明通电、全负荷试运行记录 DQ2.12大型灯具牢固性试验记录 DQ2.13架空线路及杆上电气设备安装分项工程检验批质量验收记录 DQ3.1.1变压器、箱式变电所安装分项工程检验批质量验收记录 DQ3.1.2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制框安装分项工程检验批质量验收记录 DQ3.1.3电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录 DQ3.1.4电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录 DQ3.1.5建筑物景观照明灯、航空障碍标志灯和庭院灯安装分项工程检验批质量验收记录 DQ3.1.6建筑物照明通电试运行分项工程检验批质量验收记录DQ3.1.7接地装置安装分项工程检验批质量验收记录 DQ3.1.8裸母线、封闭母线、插接式母线安装分项工程检验批质量验收记录 DQ3.2.1电缆沟内和电缆竖井内电缆敷设分项工程检验批质量验收记录 DQ3.2.2避雷引下线和变配电室地干线敷设分项工程检验批质量验收记录表 DQ3.2.2电缆桥架安装和桥架内电缆敷设分项工程检验批质量验收记录 DQ3.3.1电线、电缆穿管和线槽敷线分项工程检验批质量验收记录 DQ3.3.2低压电动机、电加热器及电动执行机构检查接线分项工程检验批质量验收记录 DQ3.4.1低压电气动力设备试验和空载试运行分项工程检验批质量验收记录 DQ3.4.2。

电气设备交接试验记录6 交流电动机6.0.1 交流电动机的试验项目，应包括下列内容：1 测量绕组的绝缘电阻和吸收比；2 测量绕组的直流电阻；3 定子绕组的直流耐压试验和泄漏电流测量；4 定子绕组的交流耐压试验；5 绕线式电动机转子绕组的交流耐压试验；电机干燥用短路电流法，即将机壳可靠接地，使转子制动，定子通入额定电压10—15％电流。

6 同步电动机转子绕组的交流耐压试验；7 测量可变电阻器、起动电阻器、灭磁电阻器的绝缘电阻；8 测量可变电阻器、起动电阻器、灭磁电阻器的直流电阻；9 测量电动机轴承的绝缘电阻；10 检查定子绕组极性及其连接的正确性；11 电动机空载转动检查和空载电流测量。

注：电压1000V 以下且容量为100kW 以下的电动机，可按本条第1、7、10、11款进行试验。

6.0.2 测量绕组的绝缘电阻和吸收比，应符合下列规定：1 额定电压为1000V 以下，常温下绝缘电阻值不应低于Ω；额定电压为1000V及以上，折算至运行温度时的绝缘电阻值，定子绕组不应低于1MΩ/KV，转子绕组不应低于Ω/KV。

绝缘电阻温度换算可按本标准附录B的规定进行；21000V 及以上的电动机应测量吸收比。

吸收比不应低于，中性点可拆开的应分相测量。

注：1 进行交流耐压试验时，绕组的绝缘应满足本条的要求；2交流耐压试验合格的电动机，当其绝缘电阻折算至运行温度后（环氧粉云母绝缘的电动机在常温下）不低于其额定电压1MΩ/KV时，可不经干燥投入运行。

但在投运前不应再拆开端盖进行内部作业。

6.0.3 测量绕组的直流电阻，应符合下述规定：1000V 以上或容量100kW 以上的电动机各相绕组直流电阻值相互差别不应超过其最小值的2%，中性点未引出的电动机可测量线间直流电阻，其相互差别不应超过其最小值的1%。

6.0.4 定子绕组直流耐压试验和泄漏电流测量，应符合下述规定：1000V 以上及1000kW 以上、中性点连线已引出至出线端子板的定子绕组应分相进行直流耐压试验。

目录序号编号名称页码备注DQ1分部工程验收资料DQ1.1 建筑电气工程施工现场质量管理记录DQ1.2 建筑电气分部工程质量验收记录DQ1.3 建筑电气子分部工程质量验收记录(统表1)DQ1.4 建筑电气分项工程质量验收记录(统表2)DQ1.5 建筑电气工程质量控制资料核查记录DQ1.6 建筑电气工程安全和功能检验资料及主要功能抽查记录DQ1.7 建筑电气工程观感质量检查记录序号编号名称页码备注DQ2 质量控制资料DQ2.1 设备、材料、器具进场验收记录DQ2.2 建筑电气工程材料、设备、器具出厂合格证及进场检（试）验报告汇总表DQ2.3 线槽、电导管安装隐蔽验收记录DQ2.4 重复接地（防雷接地）工程隐蔽验收记录DQ2.5 防雷接地系统布置简图DQ2.6 配线敷设施工隐蔽验收记录DQ2.7 工序交接试验验收记录DQ2.8 电气设备交接试验记录DQ2.9 线路（设备）绝缘电阻测试记录DQ2.10 接地电阻测试记录DQ2.11 线路、插座、开关接地检验记录DQ2.12 建筑照明通电、全负荷试运行记录DQ2.13 大型灯具牢固性试验记录序号编号名称页码备注DQ3 工程质量验收记录DQ3.1.1架空线路及杆上电气设备安装分项工程检验批质量验收记录DQ3.1.2变压器、箱式变电所安装分项工程检验批质量验收记录DQ3.1.3 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制框安装分项工程检验批质量验收记录DQ3.1.4电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录DQ3.1.5电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录DQ3.1.6 建筑物景观照明灯、航空障碍标志灯和庭院灯安装分项工程检验批质量验收记录DQ3.1.7建筑物照明通电试运行分项工程检验批质量验收记录DQ3.1.8接地装置安装分项工程检验批质量验收记录DQ3.2.1裸母线、封闭母线、插接式母线安装分项工程检验批质量验收记录DQ3.2.2电缆沟内和电缆竖井内电缆敷设分项工程检验批质量验收记录DQ3.2.3避雷引下线和变配电室地干线敷设分项工程检验批质量验收记录表DQ3.3.1电缆桥架安装和桥架内电缆敷设分项工程检验批质量验收记录DQ3.3.2电线、电缆穿管和线槽敷线分项工程检验批质量验收记录DQ3.4.1 低压电动机、电加热器及电动执行机构检查接线分项工程检验批质量验收记录DQ3.4.2低压电气动力设备试验和空载试运行分项工程检验批质量验收记录DQ3.4.3开关、插座、风扇安装分项工程检验批质量验收记录DQ3.5.1槽板配线分项工程检验批质量验收记录DQ3.5.2钢索配线分项工程检验批质量验收记录DQ3.5.3普通灯具安装分项工程检验批质量验收记录DQ3.5.4专用灯具安装分项工程检验批质量验收记录DQ3.6.1柴油发电机组安装分项工程检验批质量验收记录DQ3.6.2不间断电源安装分项工程检验批质量验收记录DQ3.7.1避雷引下和配电室接地干线敷设分项工程检验批质量验收记录DQ3.7.2建筑物等电位连接子分部（分项）工程检验批质量验收记录DQ3.7.3接闪器分项工程检验批质量验收记录建筑电气工程施工现场质量管理记录DQ1.1工程名称施工许可证号建设单位项目负责人设计单位项目负责人监理单位施工单位主要工种姓名工种持证名称证号发证部门现场管理制度质量检验制度施工图审查情况施工组织设计及方案审批人现场使用主要设备仪器、仪表名称型号规格单位数量说明专业施工负责人：专业监理工程师：年月日年月日建筑电气分部工程质量验收记录 DQ1.2工程名称层数/建筑面积施工单位开/竣工日期项目经理/证号专业技术负责人/证号项目专业技术负责人/证号序号项目验收内容验收结论1子分部工程质量验收共子分部，经查子部；符合规范及设计要求子分部2 质量管理资料核查共项，经审查符合要求项；经核定符合规范要求项3 安全、卫生和主要使用功能核查抽查结果共抽查项，符合要求项；经返工处理符合要求项4 观感质量验收共抽查项，符合要求项；不符合要求项5 综合验收结论收验施工单位设计单位监理单位建设单位(公章)单位(项目) 负责人：年月日(公章)单位(项目)负责人：年月日(公章)单位(项目)负责人：年月日(公章)单位(项目)负责人：年月日建筑电气子分部工程质量验收记录(统表1) DQ1.3 工程名称结构类型钢结构层数地下一层/地上三层施工单位技术部门负责人质量部门负责人分包单位分包单位负责人分包技术负责人序号分项工程名称检验批数施工单位检查评定验收意见1电线导管、电缆导管和线槽敷设分项工程质量验收9 齐全2 电缆头制作、接线和线路绝缘测试分项工程质量验收记录3 齐全3 成套配电柜、控制柜和动力、照明配电箱安装分项工程质量验收记录10 齐全4 低压电气动力设备试验和空载试运行分项工程质量验收记录1 齐全5低压电动机、电加热器及电动执行机构检查接线分项工程验收记录2 齐全6电线、电缆穿管和线槽敷设分项工程质量验收记录2 齐全7 避雷引下线和变配电室接地干线敷设分项工程质量验收记录1 齐全8质量控制资料应查项数项核查结果安全和功能检验（检测）报告应查项数项核查结果观感质量验收应查项数项好：项一般：项差：项验收意见分包单位项目经理：年月日施工单位项目经理：年月日设计单位项目负责人：年月日监理（建设）单位专业监理工程师：总监理工程师：（建设单位项目专业负责人）：年月日分项工程质量验收记录(统表2) DQ1.4工程名称结构类型检验批数施工单位项目经理技术负责人分包单位分包单位负责人分包项目经理/证号序号检验批部位、区段施工单位检查评定监理（建设）单位验收结论123456789101112检查结论项目专业技术负责人：年月日验收结论监理工程师（建设单位项目专业负责人）：年月日建筑电气工程质量控制资料核查记录 DQ1.5 工程名称施工单位序号资料名称份数核查意见检查人1 图纸会审、设计变更、洽商记录2材料、器具、设备合格证书及进场检（试）验收记录3 隐蔽工程试验记录4 接地电阻、绝缘电阻验收记录5 空载和负荷试运行记录6 电气设备交接调试试验记录7 工序交接合格等施工记录8 分项分部工程质量验收记录9101112检查意见：施工单位项目经理年月日验收结论：总监理工程师（建设单位项目负责人）年月日建筑电气工程安全和功能检验资料及主要功能抽查记录 DQ1.6 工程名称施工单位序号安全和功能检查项目份数核查意见抽查结果核（抽）查人1 照明全负荷试验记录2 大型灯具牢固性试验记录3 避雷接地电阻测试记录4线路、插座、开关接地及其他部分检验记录1各类电源自动切换或断电装置2 馈电线路的绝缘电阻3接地（PE）或接零（PEN）的导通状态4 开关插座的接线正确性5漏电保护装置的动作电流和时间6 接地装置的接地电阻7 由照明设计确定的照度抽查和检验意见：施工技术负责人：施工单位项目经理：年月日验收结论：总监理工程师：（建设单位项目负责人）：年月日建筑电气工程观感质量检查记录 DQ1.7工程名称施工单位序号项目抽查情况质量评价好一般差1配电箱、盘板、接线盒2设备器具、开关、插座3线路敷设4防雷、接地5678910观感质量综合评价施工单位项目经理：年月日总监理工程师：(建设单位项目负责人)：年月日设备、材料、器具进场验收记录 DQ2.1 工程名称建设单位施工单位分项工程名称系统编号实物检查1、包装：2、外观检查：3、随机部件：4、其它：技术文件检查1、装箱单份张2、合格证份张3、说明书份张4、设备图份张5、其它存在问题及处理意见经检查符合设计及规范要求。

目录建筑电气工程施工现场质量管理记录DQ1.1建筑电气分部工程质量验收记录 DQ1.2建筑电气子分部工程质量验收记录(统表1) DQ1.3分项工程质量验收记录(统表2) DQ1.4建筑电气工程质量控制资料核查记录 DQ1.5建筑电气工程安全和功能检验资料及主要功能抽查记录 DQ1.6建筑电气工程观感质量检查记录 DQ1.7设备、材料、器具进场验收记录 DQ2.1建筑电气工程材料、设备、器具出厂合格证及进场检（试）验报告汇总表DQ2.2技术负责人：质量检查员：年月日线槽、电导管安装隐蔽验收记录 DQ2.3重复接地（防雷接地）工程隐蔽验收记录 DQ2.4防雷接地系统布置简图 DQ2.5配线敷设施工隐蔽验收记录 DQ2.6工序交接试验验收记录 DQ2.7电气设备交接试验记录 DQ2.8线路（设备）绝缘电阻测试记录 DQ2.9接地电阻测试记录 DQ2.10线路、插座、开关接地检验记录 DQ2.11建筑照明通电、全负荷试运行记录 DQ2.12大型灯具牢固性试验记录 DQ2.13架空线路及杆上电气设备安装分项工程检验批质量验收记录 DQ3.1.1变压器、箱式变电所安装分项工程检验批质量验收记录 DQ3.1.2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制框安装分项工程检验批质量验收记录 DQ3.1.3电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录 DQ3.1.4电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录 DQ3.1.5建筑物景观照明灯、航空障碍标志灯和庭院灯安装分项工程检验批质量验收记录 DQ3.1.6建筑物照明通电试运行分项工程检验批质量验收记录DQ3.1.7接地装置安装分项工程检验批质量验收记录 DQ3.1.8裸母线、封闭母线、插接式母线安装分项工程检验批质量验收记录 DQ3.2.1电缆沟内和电缆竖井内电缆敷设分项工程检验批质量验收记录 DQ3.2.2。

电气设备交接试验记录 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】电气设备交接试验记录6 交流电动机6.0.1 交流电动机的试验项目，应包括下列内容：1 测量绕组的绝缘电阻和吸收比；2 测量绕组的直流电阻；3 定子绕组的直流耐压试验和泄漏电流测量；4 定子绕组的交流耐压试验；5 绕线式电动机转子绕组的交流耐压试验；电机干燥用短路电流法，即将机壳可靠接地，使转子制动，定子通入额定电压10—15％电流。

6 同步电动机转子绕组的交流耐压试验；7 测量可变电阻器、起动电阻器、灭磁电阻器的绝缘电阻；8 测量可变电阻器、起动电阻器、灭磁电阻器的直流电阻；9 测量电动机轴承的绝缘电阻；10 检查定子绕组极性及其连接的正确性；11 电动机空载转动检查和空载电流测量。

注：电压1000V 以下且容量为100kW 以下的电动机，可按本条第1、7、10、11款进行试验。

6.0.2 测量绕组的绝缘电阻和吸收比，应符合下列规定：1 额定电压为 1000V 以下，常温下绝缘电阻值不应低于Ω；额定电压为 1000V及以上，折算至运行温度时的绝缘电阻值，定子绕组不应低于1MΩ/KV，转子绕组不应低于Ω/KV。

绝缘电阻温度换算可按本标准附录B的规定进行；21000V 及以上的电动机应测量吸收比。

吸收比不应低于，中性点可拆开的应分相测量。

注：1 进行交流耐压试验时，绕组的绝缘应满足本条的要求；2交流耐压试验合格的电动机，当其绝缘电阻折算至运行温度后（环氧粉云母绝缘的电动机在常温下）不低于其额定电压1MΩ/KV时，可不经干燥投入运行。

但在投运前不应再拆开端盖进行内部作业。

6.0.3 测量绕组的直流电阻，应符合下述规定：1000V 以上或容量 100kW 以上的电动机各相绕组直流电阻值相互差别不应超过其最小值的2%，中性点未引出的电动机可测量线间直流电阻，其相互差别不应超过其最小值的1%。

电气设备交接试验记录--————————————————————————————————作者：————————————————————————————————日期：DQ2.8 工程名称******* 建设单位*******分项工程名称动力、照明配电箱及控制柜安装系统部位*******层设备名称动力、照明配电箱、控制柜施工单位*******交接试验项目的试验范围、内容、要求和环境，以及设备的交接试验要求；动力、照明配电箱及控制柜按图纸安装要求在正常环境下的运行电压、电流正常，各种仪表指示应正常及符合各项有关规定。

试验情况：动力、照明配电箱及控制柜在正常环境下的运行电压、电流正常，各种仪表指示应正常并符合各项有关规定。

试验人：移交人接收人验收意见：专业监理工程师（建设单位项目负责人）：年月日试验结果：施工技术负责人：质检员：年月日DQ2.8 工程名称*** 建设单位***分项工程名称电机安装系统部位***层设备名称电动机施工单位***交接试验项目的试验范围、内容、要求和环境，以及设备的交接试验要求；电动机按照图纸安装要求在正常环境下试通电，检查转向和机械转动有无异常情况；可空载试运行的电动机，时间一般为2h，记录空载电流，且检查机身和轴承的温升，及符合各项有关规定。

交流电动机按图纸安装要求在正常环境下在空载状态下可启动次数及间隔时间应符合产品技术条件的要求；无要求时，连续启动2次时间间隔不应小于5min，再次启动应在电动机冷却至常温下，空载状态运行，应记录电流、电压、温度运行时间等有关数据，且应符合建筑设备或工艺装置的空载状态运行要求。

及符合各项有关规定。

试验情况：电动机在正常环境下试通电，检查转向和机械转动无异常情况；时间2h，空载电流 A，检查机身和轴承的温升符合各项有关规定。

交流电动机在正常环境下在空载状态下启动1次，间隔10min，再次启动应在电动机冷却至常温下，空载状态运行，电流 A、电压 V、温度运行时间2h，符合建筑设备空载状态运行要求及符合各项有关规定。
