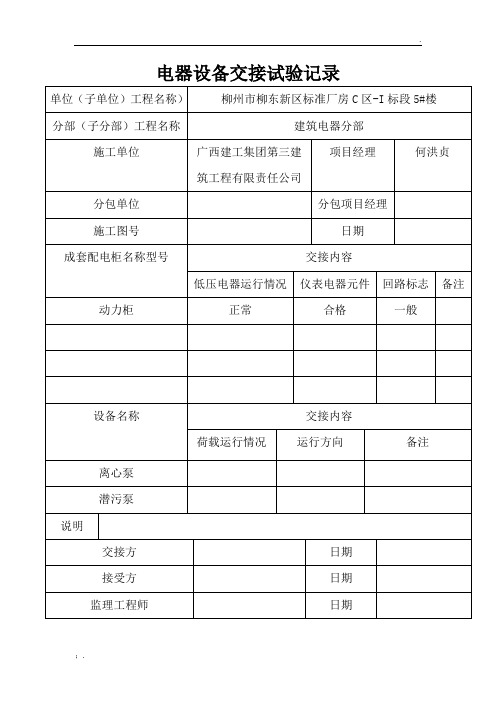

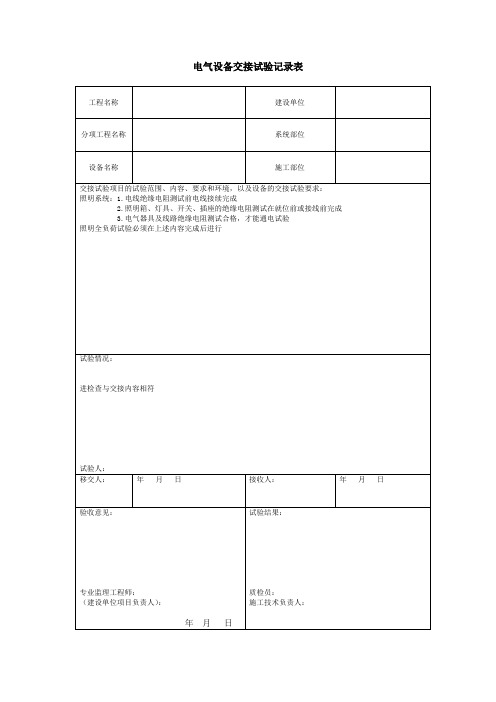

电气设备交接试验记录6 交流电动机6.0.1 交流电动机的试验项目，应包括下列内容：1 测量绕组的绝缘电阻和吸收比；2 测量绕组的直流电阻；3 定子绕组的直流耐压试验和泄漏电流测量；4 定子绕组的交流耐压试验；5 绕线式电动机转子绕组的交流耐压试验；电机干燥用短路电流法，即将机壳可靠接地，使转子制动，定子通入额定电压10—15％电流。
6 同步电动机转子绕组的交流耐压试验；7 测量可变电阻器、起动电阻器、灭磁电阻器的绝缘电阻；8 测量可变电阻器、起动电阻器、灭磁电阻器的直流电阻；9 测量电动机轴承的绝缘电阻；10 检查定子绕组极性及其连接的正确性；11 电动机空载转动检查和空载电流测量。
注：电压1000V 以下且容量为100kW 以下的电动机，可按本条第1、7、10、11款进行试验。
6.0.2 测量绕组的绝缘电阻和吸收比，应符合下列规定：1 额定电压为1000V 以下，常温下绝缘电阻值不应低于0.5MΩ；额定电压为1000V及以上，折算至运行温度时的绝缘电阻值，定子绕组不应低于1MΩ/KV，转子绕组不应低于0.5MΩ/KV。
绝缘电阻温度换算可按本标准附录B的规定进行；21000V 及以上的电动机应测量吸收比。
吸收比不应低于1.2，中性点可拆开的应分相测量。
注：1 进行交流耐压试验时，绕组的绝缘应满足本条的要求；2交流耐压试验合格的电动机，当其绝缘电阻折算至运行温度后（环氧粉云母绝缘的电动机在常温下）不低于其额定电压1MΩ/KV时，可不经干燥投入运行。
但在投运前不应再拆开端盖进行内部作业。
6.0.3 测量绕组的直流电阻，应符合下述规定：1000V 以上或容量100kW 以上的电动机各相绕组直流电阻值相互差别不应超过其最小值的2%，中性点未引出的电动机可测量线间直流电阻，其相互差别不应超过其最小值的1%。
6.0.4 定子绕组直流耐压试验和泄漏电流测量，应符合下述规定：1000V 以上及1000kW 以上、中性点连线已引出至出线端子板的定子绕组应分相进行直流耐压试验。
E.1～E.27 表SH/T3543－G501～SH/T3543－G516为电气设备试验记录（以下简称试验记录）。
表SH/T 3543－G517～SH/T 3543－G526为电气安装工程安装检查记录（以下简称安装检查记录）。
以上表格未包括的安装检查记录和试验记录，分别使用SH/T 3543－G122和SH/T 3543－G123。
试验记录表格中交流耐压持续时间宜为1min，故没有单列耐压时间栏。
如不是1min，应在“备注”中说明。
试验记录表格中未能包含但实际工作中必须试验的项目，填写于备注栏中。
在一些安装检查记录表格中的“检查内容”和“安装调整”栏中留有空格，用以填写表中未列入又需进行检查的项目。
“检查结果”栏符合设计文件和规范要求时填写合格，反之填写不合格，未发生的项目填写“—”，有计量单位的填写实测数据。
部分表中的电源相序采用了规范符号“L1、L2、L3”代替了“A、B、C”；设备端相序采用了规范符号“U、V、W”代替了“A、B、C”。
E.22 SH/T3543－G522“隔离开关、负荷开关安装调整记录”中的“名称”栏填写隔离开关或负荷开关。
