电气设备交接试验项目及方法.

绝缘试验第一节绝缘电阻和吸收比试验测量设备的绝缘电阻，是检查其绝缘状态最简便的辅助方法在现场普遍采用兆欧表来测量绝缘电阻，由于选用的兆欧表电压低于被试物的工作电压，因此，此项试验属于非破坏性试验，操作安全、简便。

由所测得的绝缘电阻值可发现影响电气设备绝缘的异物，绝缘局部或整体受潮和脏污，绝缘油严重老化，绝缘击穿和严重热老化等缺陷，因此，测量绝缘电阻是电气安装、检修、运行过程中，试验人员都应掌握的基本方法。

一、绝缘电阻和吸收比绝缘电阻是指在绝缘体的临界电压下，加于试品上的直流电压与流过试品的泄漏电流（或称电导电流）之比，即R=U/Ie如果施加的直流电压超过绝缘体的临界电压值，就会产生电导电流，绝缘电阻急剧下降，这样，在过高电压作用下绝缘就遇到了损伤，甚至可能击穿。

所以一般兆欧表的额定电压不太高，使用时应根据不同电压等级的绝缘选用。

工程上所用的绝缘介质，并非纯粹的绝缘体，在直流电压的作用下，会产生多种极化，并从极化开始到完成，需要一定的时间，通常利用绝缘的绝缘电阻随时间变化的关系，作为判断绝缘状态的依据。

在绝缘体上施加直流电压后，其中便有3种电流产生，即电导电流、电容电流和吸收电流。

这3种电流的变化能反映出绝缘电阻值的大小，即随着加压时间的增长，这3种电流值的总和下降，而绝缘电阻值相应地增大，对于具有夹层绝缘（如变压器、电缆、电机等）的大容量设备，这种吸收现象就更明显。

，因为总电流随时间衰减，经过一定时间后，才趋于电导电流的数值，所以，通常要求在加压1min后，读取兆欧表的数值，才能代表真实的绝缘电阻值。

当试品绝缘受潮、脏污或有贯穿性缺陷时，介质内的离子增加，因而加压后电导电流大大增加，绝缘电阻大大降低，绝缘电阻值即可灵敏地反映出这些绝缘缺陷，达到初步了解试品绝缘状态的目的，但由于试品绝缘电阻值不仅决定于试品的受潮程度及表面受污等情况，而且还与其尺寸、材料、制造工艺、容量等许多复杂因素有关，因此，对于绝缘电阻的数值没有统一的具体规定。

电气交接试验标准2006电气交接试验是指在电气设备安装完毕、调试结束后，由安装单位向使用单位交接电气设备的试验。

电气设备的交接试验是确保设备安全、可靠运行的重要环节，也是保障电气设备正常运行的重要手段。

为了规范电气交接试验工作，保障设备的安全可靠运行，制定了电气交接试验标准2006。

一、试验范围。

电气交接试验标准2006适用于各类电气设备的交接试验，包括但不限于发电机、变压器、开关设备、配电设备等。

试验内容包括设备的外观检查、绝缘电阻测量、继电保护装置的检查、设备的运行试验等。

二、试验要求。

1. 外观检查，对设备的外观进行检查，包括设备的外观是否完好、有无损坏、有无渗漏等情况，确保设备外观符合要求。

2. 绝缘电阻测量，对设备的绝缘电阻进行测量，确保设备的绝缘性能良好。

3. 继电保护装置的检查，对设备的继电保护装置进行检查，包括保护装置的设置参数是否符合要求、保护装置的动作试验等，确保保护装置的正常运行。

4. 设备的运行试验，对设备进行运行试验，包括设备的负荷试验、过载试验、短路试验等，确保设备能够正常运行。

三、试验方法。

1. 外观检查，对设备的外观进行仔细检查，发现问题及时记录并通知相关部门进行处理。

2. 绝缘电阻测量，使用绝缘电阻测试仪对设备的绝缘电阻进行测量，记录测试结果并进行分析。

3. 继电保护装置的检查，对设备的继电保护装置进行检查，包括检查保护装置的接线是否正确、保护参数是否设置正确等。

4. 设备的运行试验，按照设备的运行试验程序进行试验，记录试验过程中的各项参数，确保试验的全面、准确。

四、试验记录。

对电气交接试验过程中的各项数据和结果进行记录，并进行归档保存，以备日后查阅。

五、试验报告。

对电气交接试验的结果进行总结，形成试验报告，并由相关部门进行审核签字确认。

六、试验安全。

在进行电气交接试验过程中，要严格遵守相关安全操作规程，确保试验过程安全可靠。

七、试验责任。

电气交接试验的责任由设备安装单位和使用单位共同承担，双方要密切配合，共同完成试验工作。

电力设备安装工程电力设备交接试验标准1. 引言本标准规定了电力设备安装工程电力设备交接试验的基本要求、试验方法、试验内容和试验记录。

2. 试验范围本标准适用于电力设备安装工程施工单位和设备供应单位双方确定的电力设备交接试验。

3. 试验基本要求1. 试验单位要具有相应的资质和实施能力。

2. 试验人员应熟练掌握本标准和试验方案的内容，具有一定的电力设备和电气技术知识和实践经验。

3. 试验环境应符合设计、施工和试验要求。

4. 试验应在电力设备安装基础、电缆敷设、接线调试、设备安装就位、设备调整完成后进行。

4. 试验方法试验分为初次交接试验和再次交接试验两种，具体试验方法如下：1. 初次交接试验* 试验设备包括发电机、变压器、断路器、隔离开关、接地开关、母线、电缆附件等。

* 安全措施应到位。

* 试验前要进行接线、接地、绝缘电阻、低电压保护、中压保护及所有保护功能联调调试。

2. 再次交接试验* 在初次交接试验合格的基础上进行。

* 初次交接试验具有周期性的，周期时间视电力设备特点和要求而定。

5. 试验内容1. 试验前检查* 检查交接文书、试验人员证件等资料是否齐全。

* 检查试验设备及线路、接地装置、安全保护措施是否符合要求。

2. 试验项目* 设备检查试验* 设备功能试验* 保护试验* 自动装置试验* 设备的静态、动态调整试验* 低压动力电缆试验3. 试验后工作* 处理试验问题。

* 制订试验报告。

* 填写设备备忘录和试验报告。

6. 试验记录试验记录应详细、准确、完整，原则上一次试验一份记录。

试验记录内容应包括交接基本情况、试验设备、试验环境、试验人员、试验方法、试验结果、试验问题、处理情况等内容。

7. 试验标准试验标准应符合国家和行业标准的相关规定，满足施工合同和技术协议的要求。

8. 试验结果判定试验结果应根据设计、施工和设备性能要求进行判定，合格的方可交接。

9. 试验后处理试验结束后，施工单位应对不合格的设备或工程进行处理，试验记录应归档保存。

电气设备交接试验项目及方法一、试验项目1.接地系统检测：包括接地电阻测量、接地体电压测量等。

接地系统是防止触电危险的重要保护措施，试验时应确保接地电阻符合标准要求，并进行接地体电压测量，确保不超过允许值。

2.电气设备运行试验：包括设备的启动试运行、正常运行、停机和复旧等。

试验时应确保设备的各项参数正常，无异常噪音、过热等现象，确保设备能够正常运行。

3.保护装置试验：包括保护装置的校验和功能试验。

试验时应按照设计要求，对各种保护装置进行测试，如过载保护、短路保护、接地保护等，确保各项保护装置功能正常可靠。

4.开关试验：包括开关的机械性能试验和电气性能试验。

机械性能试验包括操作力试验、操作次数试验等；电气性能试验包括触头接触电阻试验、分断能力试验等。

试验时应确保开关的机械和电气性能满足要求。

5.变压器试验：包括变压器的绝缘电阻测定、变比测定、负荷损耗测定等。

试验时应确保变压器的各项性能指标符合要求。

6.电容器试验：包括电容器的绝缘电阻测量、容量测量、损耗角测量等。

试验时应确保电容器的绝缘和电性能符合要求。

7.电缆试验：包括电缆的绝缘电阻测量、局部放电测量、耐压试验等。

试验时应确保电缆的绝缘性能良好，无局部放电现象。

二、试验方法1.试验前的准备工作：包括试验设备的校准、标定，试验仪器的检查和保养等。

确保试验设备和仪器的工作正常。

2.试验参数的测量和记录：根据试验项目，选择合适的试验仪器进行测量，将测得的数据进行准确记录，确保测试结果真实可靠。

3.试验的操作步骤：根据试验项目的要求，有序地进行试验操作。

操作时应按照规定的程序和要求进行，确保试验的准确性和可靠性。

4.试验结果的分析和评估：对试验结果进行分析和评估，在发现问题和不合格现象时，要及时采取相应的措施进行纠正和处理。

5.试验报告的编制：根据试验结果，编制试验报告。

报告应包括试验项目、试验方法、试验结果等内容，并附上试验记录和相关证明材料等。

通过电气设备交接试验，可以确保设备的性能和安全可靠性，为正常的使用运行奠定基础。

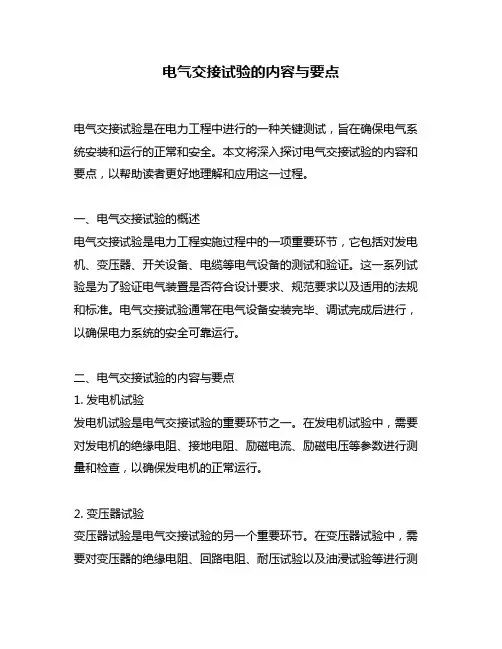

电气交接试验的内容与要点电气交接试验是在电力工程中进行的一种关键测试，旨在确保电气系统安装和运行的正常和安全。

本文将深入探讨电气交接试验的内容和要点，以帮助读者更好地理解和应用这一过程。

一、电气交接试验的概述电气交接试验是电力工程实施过程中的一项重要环节，它包括对发电机、变压器、开关设备、电缆等电气设备的测试和验证。

这一系列试验是为了验证电气装置是否符合设计要求、规范要求以及适用的法规和标准。

电气交接试验通常在电气设备安装完毕、调试完成后进行，以确保电力系统的安全可靠运行。

二、电气交接试验的内容与要点1. 发电机试验发电机试验是电气交接试验的重要环节之一。

在发电机试验中，需要对发电机的绝缘电阻、接地电阻、励磁电流、励磁电压等参数进行测量和检查，以确保发电机的正常运行。

2. 变压器试验变压器试验是电气交接试验的另一个重要环节。

在变压器试验中，需要对变压器的绝缘电阻、回路电阻、耐压试验以及油浸试验等进行测量和验证。

这些试验有助于确认变压器的绝缘性能和运行稳定性。

3. 开关设备试验开关设备试验是电气交接试验的关键环节之一。

在开关设备试验中，需要对开关设备的操作性能、接触电阻、断口断电试验等进行测量和检查，以确保开关设备的正常运行和保护功能。

4. 电缆试验电缆试验是电气交接试验中不可或缺的一项内容。

在电缆试验中，需要对电缆的绝缘电阻、耐压试验、电缆长度测量以及绝缘损耗等进行测量和验证，以确保电缆系统的安全可靠。

5. 其他试验除了上述几种常见的电气交接试验外，根据具体项目的需要，还可能涉及到接地系统试验、避雷器试验、继电保护试验等其他类型的试验。

三、电气交接试验的观点和理解电气交接试验是确保电力系统安全运行的重要环节，具有以下几个观点和理解：1. 电气交接试验是一个综合性的过程，需要全面考虑各种电气设备和系统的测试和验证，以确保整个电力系统的安全可靠运行。

2. 电气交接试验需要严格按照国家和行业标准进行，以确保测试结果的准确性和可靠性。

电气设备交接试验标准一、引言。

电气设备交接试验是指在电气设备交接时进行的一系列测试和检查，旨在保证设备的正常运行和安全使用。

本标准旨在规范电气设备交接试验的程序和要求，以确保交接过程中的顺利进行，并最大程度地减少潜在的安全隐患。

二、适用范围。

本标准适用于各类电气设备的交接试验，包括但不限于变压器、开关设备、电缆等。

三、交接试验内容。

1. 设备基本信息确认。

在进行交接试验前，首先需要对交接的电气设备进行基本信息确认，包括设备型号、规格、生产厂家、出厂日期等信息的核对。

2. 设备外观检查。

对交接的电气设备外观进行检查，确认设备外壳是否完整，有无损坏、变形、漏油等情况。

3. 电气连接检查。

对设备的电气连接进行检查，包括接地线、接地电阻、接地极性等，确保连接牢固可靠。

4. 绝缘电阻测试。

对设备的绝缘电阻进行测试，确保绝缘电阻值符合要求，以保证设备的安全可靠性。

5. 功能试验。

对设备的各项功能进行试验，包括但不限于开关操作、保护动作、电流电压检测等，以验证设备的正常运行。

6. 安全保护装置检查。

对设备的安全保护装置进行检查，确保各项安全保护装置的正常运行。

7. 记录与报告。

对交接试验的各项结果进行记录，并形成交接试验报告，包括设备基本信息、检查结果、存在的问题及处理意见等内容。

四、交接试验程序。

1. 交接前准备。

在进行交接试验前，需要做好充分的准备工作，包括确定试验人员、准备试验仪器设备、核对试验标准等。

2. 试验过程。

按照交接试验内容的要求，进行设备的逐项检查和试验，确保每一项内容都得到充分的验证和确认。

3. 问题处理。

若在试验过程中发现设备存在问题，需要及时记录并提出处理意见，确保问题得到及时解决。

4. 试验报告。

根据试验结果，形成交接试验报告，并由相关责任人签字确认。

五、交接试验要求。

1. 试验人员应具备相关的电气设备知识和试验经验，确保试验的准确性和可靠性。

2. 试验过程中应严格按照标准要求进行，不得随意更改试验内容和程序。

电气交接试验方案一、试验介绍电气交接试验是一项重要的施工验收工作，旨在验证电气设备和系统的运行可靠性和合规性，确保设备和系统符合设计要求，达到安全、稳定、可靠的运行状态。

本试验方案旨在制定详细的试验计划和步骤，以确保试验的顺利进行。

二、试验对象1.高低压开关柜：包括配电开关柜、主接线柜等。

2.输配电设备：变压器、发电机组、电缆线路、继电保护及自动化设备等。

3.充电桩：充电设施及相关设备。

三、试验准备1.确定试验人员：试验负责人、试验操作人员、监理工程师等。

2.验证试验设备：检查试验设备是否齐全、正常运行。

3.制定详细试验计划：根据试验对象和试验要求制定详细的试验计划。

4.制定试验记录表：试验记录表应包括试验对象、试验日期、试验项目、试验结果等内容。

四、试验步骤1.施工检验：对电气设备和线路进行外观检查，检查是否有损坏、锈蚀、松动等情况。

2.电器设备试验：对电器设备进行功能测试，包括开关柜的合闸、分闸性能测试、变压器的容量测试等。

3.路灯和标志试验：对路灯和交通标志进行试验，如照明亮度、标志的反射性能等。

4.输配电线路试验：对地线、接地电阻进行测量，安全性能试验等。

5.发电机及自动化设备试验：对发电机及自动化设备进行试验，包括发电机接地电阻测试、发电机暂态稳定试验等。

6.充电桩试验：对充电桩设施进行试验，包括充电效率测试、安全性能试验等。

7.继电保护试验：对继电保护系统进行试验，包括保护动作测试、保护设备参数设置检查等。

8.数据采集及记录：按照试验记录表要求进行数据采集及记录，并确保记录的准确性和完整性。

五、试验判定标准1.电器设备试验：设备运行正常，开关灵活可靠，电器参数符合设计要求。

2.输配电线路试验：线路接地电阻小于规定值，线路安全性能符合要求。

3.发电机及自动化设备试验：发电机暂态稳定性能和接地电阻符合规范要求。

4.充电桩试验：充电效率符合要求，设备安全性能稳定可靠。

5.继电保护试验：保护装置正常运行，动作准确可靠，参数设置符合要求。

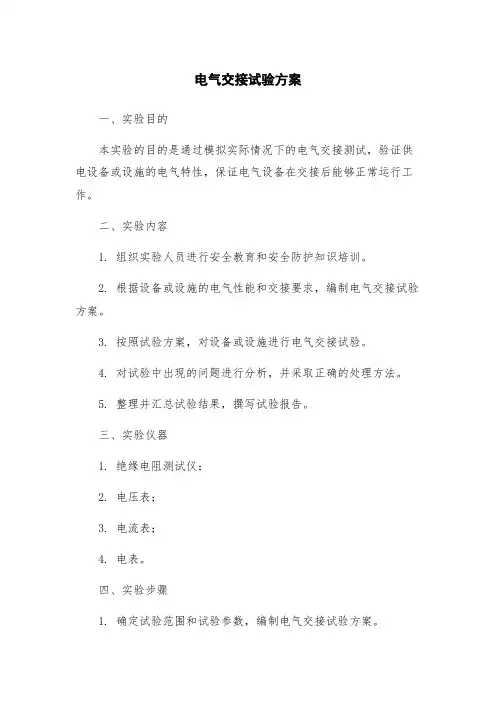

电气交接试验方案
一、实验目的
本实验的目的是通过模拟实际情况下的电气交接测试，验证供电设备或设施的电气特性，保证电气设备在交接后能够正常运行工作。

二、实验内容
1. 组织实验人员进行安全教育和安全防护知识培训。

2. 根据设备或设施的电气性能和交接要求，编制电气交接试验方案。

3. 按照试验方案，对设备或设施进行电气交接试验。

4. 对试验中出现的问题进行分析，并采取正确的处理方法。

5. 整理并汇总试验结果，撰写试验报告。

三、实验仪器
1. 绝缘电阻测试仪；
2. 电压表；
3. 电流表；
4. 电表。

四、实验步骤
1. 确定试验范围和试验参数，编制电气交接试验方案。
