消弧柜和消弧线圈说明(凯川说明)

WXHK系列控制器参数说明之一型号：调匝（调容）一控一一、主界面（运行界面）参数解释1）位移电压：系统中性点即消弧线圈首端对地电压，显示值为一次侧电压，即屏后端子排a、x处电压乘以互感器变比。

6kV、10kV系统，投运后该值一般在5～300V之间，35kV系统一般在5～600V之间。

如超过对应相电压15%，说明系统位移电压过高，控制器会显示位移电压过限，并报警，超过20%相电压，说明系统线路有接地或产生了谐振。

如无位移电压，需检查以下项目：（a）是否加上了参考电压；（b）档位信号是否回读，即档位显示值不能为0；（c）档位变比设定处是否正确；（d）调试屏二里U0调试设定值，默认值为100。

（e）是否已经加上位移电压。

2）电感电流：消弧线圈处于目前档位时，能补偿的电流，I L＝U相/X L ，I L表示电感电流，U相表示相电压，X L为消弧线圈所在档位感抗。

3）电容电流：系统发生金属性接地时，流过接地点的电容电流，Ic＝U相/Xc，该值为控制器通过多种方法测量计算所得值(自动状态下才会计算)。

如电容电流显示为0，需检查以下项目：（a）是否自动状态，如是，可将“自动”开关分合一次，重新测量一次；（b)是否显示调档失败，调档失败状态下，无法测量出电容电流；（c）是否为并联状态，且该控制器设置为“副机”，如果是副机，且已并联，显示为0，是正常现象。

4)调档次数：记录自动运行时，有载开关调档的次数，手动升降不记录。

该次数可以进入“调试屏一”界面，通过将“记录删除”项设置为“2”删除。

5）残流：电感电流与电容电流之差。

6）档位：显示消弧线圈当前所在档位，若档位信号未回读，即显示为“0”，“位移电压”也会同时显示为“0.0”。

因位移电压显示值需乘以所在档位变比。

7）自动状态：“yes”表示控制器当前工作在自动状态；“No ”表示工作在手动调档状态。

可通过控制器右下角“自动”船型按钮切换。

置“1”为自动，置“0”为手动。

TSH2007-XH型消弧线圈自动调谐成套装置使用说明书北京拓山电力科技有限公司目录一.概述 (3)二.机电参数 (3)1.控制器 (3)2.接地变及消弧线圈 (4)三.环境条件 (4)1.接地变、消弧线圈等一次设备 (4)2.控制器 (5)四.型号说明（略） (5)五.成套装置构成 (5)1.总体构成 (5)2.Z型接地变压器 (6)3.调匝式消弧线圈 (7)4.8421并联电抗器组合式消弧线圈 (8)5.自动调谐控制器 (9)6.控制屏 (10)六.成套装置工作原理 (11)1.自动调谐原理 (11)2.单相接地选线原理 (12)3.母线分段运行或并列运行的控制方式 (14)七.控制器操作说明 (15)1.性能特点 (16)2.自动、手动状态 (16)3.正常运行状态 (16)4.接地故障状态 (17)5.成套装置的系统状态显示 (18)6.系统操作说明（略）.......................................................................................................... 错误！未定义书签。

八.安装调试注意事项.............................................................................................................. 错误！未定义书签。

1.现场准备.............................................................................................................................. 错误！未定义书签。

2.开箱检查.............................................................................................................................. 错误！未定义书签。

消弧线圈及选线装置操作说明
1设备投退、开关顺序：
1.1 投运顺序：先送消弧线圈一次本体部分，再送控制屏电源。

控制屏送电前，先将选线装置电流端子（I01—I30，三排端子）插入。

1.2 停运顺序：先停控制器及控制屏电源，再停消弧线圈一次本体。

控制屏停电后，要将选线装置电流端子（I01—I30，三排端子）拔出。

2 PT开口电压选择操作：
2.1 当1#PT投入运行，2#PT退出运行时，1#消弧投运：
将1#消弧线圈控制屏中的PT开口选择开关（1#空开）断开状态；
此时1#消弧采集1#PT开口电压。

2.2当2#PT投入运行，1#PT退出运行时，1#消弧投运：
将1#消弧线圈控制屏中的PT开口选择开关（1#空开）闭合状态；
此时1#消弧采集2#PT开口电压。

2.3当1#PT投入运行，2#PT退出运行时，2#消弧投运：
将2#消弧线圈控制屏中的PT开口选择开关（2#空开）闭合状态；
此时2#消弧采集1#PT开口电压。

2.4当2#PT投入运行，1#PT退出运行时，2#消弧投运：
将2#消弧线圈控制屏中的PT开口选择开关（2#空开）断开状态；
此时2#消弧采集2#PT开口电压。

3注意事项
系统母线联络运行时，消弧线圈只能投入一套运行。

ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书1概述：ZGML-K系列控制器,是为满足用户的要求,进行全新设计开发的新一代控制器。

具有如下特点：●通用性、互换性强：该系列控制器包括调容式消弧线圈的ZGML-KC型、调匝式消弧线圈的ZGML-KZ型和可控硅调感式消弧线圈三种型号。

控制器采用全新模块设计的通用硬件平台，全面支持冗余结构、方便设备维护、扩容。

除面板和调档控制板不同外，其余硬件全部通用。

产品具有良好的电磁兼容性，运行稳定，可靠。

软件采用模块化设计，可通过控制字选择不同的功能。

●适用性好：可用于1控1（1台控制器控制1台消弧线圈）不带选线，用于单台消弧线圈的自动跟踪控制；1控1带1段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线的接地选线；1控1带2段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线及另外一段母线馈出线的接地选线，两段母线可并列也可分列运行。

1控2（1台控制器控制2台消弧线圈）不带选线，用于同一变电站中两台消弧线圈的自动跟踪控制；1控2带1段选线，用于两台消弧线圈的自动跟踪控制和两台消弧线圈中任一母线馈出线的接地选线；1控2带2段选线，用于两台消弧线圈的自动跟踪控制和与两台消弧线圈同母线馈出线的接地选线。

能适应各种消弧选线应用场合。

●自适应跟踪：根据运行中位移电压的实际值，自动调整残流的下限，保证在满足位移电压要求的情况下，消弧线圈运行在最合理的档位，保证合适残流值。

●自动选择判线算法：装置可根据消弧线圈调流方式及投运与否自动选择单相接地判线算法，对于调容式消弧线圈时采用“残流增量”法，对于调匝、调感式消弧线圈时采用“有功功率”法。

当消弧线圈退出运行时，控制器采用“基波幅值”法判线，可作为选线装置使用。

●选线误判补救算法：由于采用了先进的判线算法，装置具有极高的选线准确率，对于某些特殊情况下出现的误判，可将选出的接地线路跳开，装置自动启动补救选线算法准确报出接地线路。

RZX智能消弧消谐选线综合装置使用说明书公司宗旨：一流的产品，满意的服务，不懈的追求淄博瑞源电力保护设备有限公司使用说明书1.概述微机消弧消谐选线综合装置，由我公司为解决谐振和弧光接地过电压对中性点非直接接地电网的侵害而研制生产的。

可广泛应用于我国电力、冶金、化工、煤炭和石油等3～35KV的配电网中。

装置的主要特点：a、能将各类过电压限制到较低的电压水平，使因过电压引起的连发事故大为减少。

b、其消弧和接地选线的机理与电网的电容电流大小无关，因而其保护性能不受电网运行方式的改变和电网扩大的影响。

c、其限制弧光接地过电压的功能比装设消弧线圈更好、更完善，原来按设计规范要求应装设消弧线圈的系统可以不再装设。

d、无需另外再装设故障线路检出装置，其可靠性更高。

e、在这类电网中无间隙金属氧化锌避雷器（MOA）发生事故的几率大为减少。

f、系统无需再装设专用的消谐装置，而其效果更好。

g、整个装置组成一台高压开关柜，结构简单，体积小，安装、调试方便，价格低廉，适用范围广。

微机消弧消谐选线综合装置，对电力系统的过电压提供了全面的保护以及提供了高准确性的单相接地保护，并适应了城乡电网建设和技术改造对设备自动化水平的要求，最终是提高了电力系统自身的安全性和供电的可靠性。

2.产品型号说明RZX □—□ / □选线路数系统额定电压产品序号智能消弧消谐选线综合装置代号正常使用条件a 海拔高度：2000米以下b 环境温度：最高气温+45℃，最低气温-25℃c 大气条件：无严重影响装置绝缘性能的污染物及爆炸性介质。

额定参数额定频率：50Hz额定电压：3、6、10、35KV工作原理装置是利用微机控制、过电压保护技术和单相开关等组成一套自动控制系统。

采用瞬时改变系统参数和在母线上的PT开口三角绕组接入消谐电阻，消除谐振；采用限制故障相的恢复电压及恢复电压的上升速度，消除弧光接地。

技术先进，工作可靠。

6.包装、储存、安装6.1 采用木箱包装，柜体底座固定在包装箱底板上。

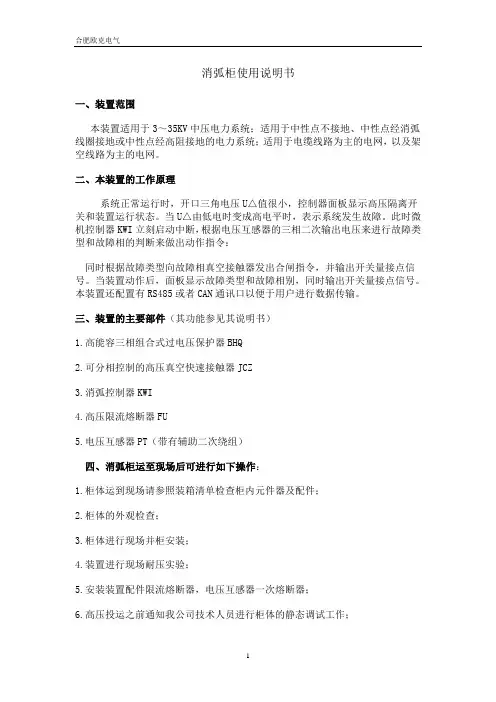

消弧柜使用说明书一、装置范围本装置适用于3～35KV中压电力系统；适用于中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统；适用于电缆线路为主的电网，以及架空线路为主的电网。

二、本装置的工作原理系统正常运行时，开口三角电压U△值很小，控制器面板显示高压隔离开关和装置运行状态。

当U△由低电时变成高电平时，表示系统发生故障。

此时微机控制器KWI立刻启动中断，根据电压互感器的三相二次输出电压来进行故障类型和故障相的判断来做出动作指令：同时根据故障类型向故障相真空接触器发出合闸指令，并输出开关量接点信号。

当装置动作后，面板显示故障类型和故障相别，同时输出开关量接点信号。

本装置还配置有RS485或者CAN通讯口以便于用户进行数据传输。

三、装置的主要部件（其功能参见其说明书）1.高能容三相组合式过电压保护器BHQ2.可分相控制的高压真空快速接触器JCZ3.消弧控制器KWI4.高压限流熔断器FU5.电压互感器PT（带有辅助二次绕组）四、消弧柜运至现场后可进行如下操作：1.柜体运到现场请参照装箱清单检查柜内元件器及配件；2.柜体的外观检查；3.柜体进行现场并柜安装；4.装置进行现场耐压实验；5.安装装置配件限流熔断器，电压互感器一次熔断器；6.高压投运之前通知我公司技术人员进行柜体的静态调试工作；五、装置的特点一．面板及菜单操作说明微机消弧消谐控制单元，采用汉化菜单，液晶显示，人机界面友好；传动试验、故障报告、时间调整、接触器状态等均可以在面板上完成，使调试、运行、维护方便。

装置面板如图一所示，由显示器、指示灯、按钮组成，各部分功能描述如下：图一1．显示器：由一个液晶显示屏构成。

是装置实现人机交互的窗口，当消弧控制器发出信号时，我们可以通过显示器来获得装置的状态信息。

2．指示灯：面板上指示灯由10个发光二极管构成。

3．面板上有八个按键，分别为与液晶显示屏一起实现人机交互。

3．1移动光标，向前、向后查询故障记录，在需要修改时间时能完成数值的加减。

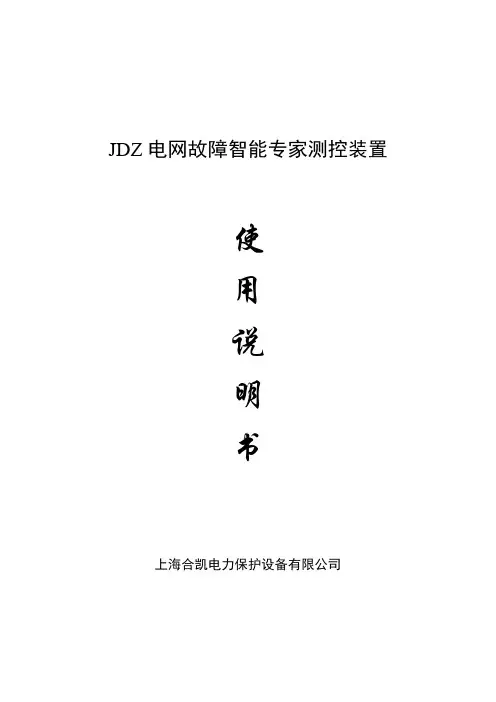

JDZ电网故障智能专家测控装置使用说明书上海合凯电力保护设备有限公司JDZ电网故障智能专家测控装置使用说明书1. JDZ电网故障智能专家测控装置及其特点微机综合控制器采用了多核16位微处理器，具有功能强大的改进型哈佛结构和数字信号处理计算功能，内部集成了多路10位A/D转换器，可以利用DSP高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器的二次信号进行快速采样、分析，及时准确地对常见的电压越限、系统断线、单相接地、铁磁谐振等各类故障进行识别并发出报警信号或控制指令。

通过对线路零序电流互感器的二次信号进行采样、分析，快速准确地判断出故障区域和故障线路，并发出故障报警信号或按照功能设置发出跳闸信号。

微机综合控制器具有以下优点：①模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；②各模块间采用带有自纠错功能、自动仲裁、多主方式的CAN总线通讯，大量数据交换共享；③配置工业标准的RS-485通讯接口，采用惯用的MODBUS通讯规约，可以向上位机传送系统运行的实时数据和记忆数据；④特殊的电路设计和高质量的元件使得微机综合控制器具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；⑤特殊设计的双硬件看门狗电路，确保系统运行的可靠性；⑥配备了320×240点阵的中文彩色液晶显示屏和键盘式按键进行人机信息交换、数据记忆和密码保护等功能，运行状态清晰，不同信息的颜色对比鲜明，图形+文字说明的菜单式操作，一目了然，方便易用；⑦可方便地通过面板上的操作按钮进行时间设置、密码设置、参数设置（如CT变比、PT变比、线路编号等）、功能设置（如分相接地开关动作方式、复位方式、故障线路是否跳闸等）以及装置调试和事件记录的查询。

2. 功能与原理JDZ智能专家柜可装设在户内3～35kV变电所各级母线上，用以对电网常见的容易引起跳闸事故的电压越限、系统断线、单相接地、铁磁谐振等故障进行识别、控制与处理，并能对系统正常运行电压进行实时监测。

消弧线圈和消弧消谐及过电压保护装置范本消弧线圈和消弧消谐及过电压保护装置是电力系统中常见的一种保护装置，用于保护电力设备和人身安全。

在本文中，将详细介绍消弧线圈和消弧消谐及过电压保护装置的原理、结构和使用方法。

一、消弧线圈1. 原理消弧线圈是一种电流互感器，它通过电感效应将电流减小到安全范围内，从而避免高电流引起的火花和弧光。

消弧线圈通常由高导磁材料制成，可以有效抑制电弧产生。

2. 结构和工作方式消弧线圈由磁芯、绕组和外壳等组件构成。

磁芯通常采用高导磁性能的材料，如硅钢片，以增强磁场的传导效果。

绕组则是将高电流通入线圈，经过磁芯，输出的电流变小，从而达到消弧的目的。

在使用过程中，消弧线圈通常与断路器或隔离开关等设备配合使用。

当电流超过安全范围时，消弧线圈会将电流减小，从而防止电弧和火花的产生。

3. 使用方法使用消弧线圈时，需要注意以下几点：- 正确选择消弧线圈的规格和型号，以适应具体的电流和电压要求。

- 定期检查消弧线圈的绝缘状况，确保其工作正常。

- 避免将消弧线圈与高电压设备放置在相同的位置，以免产生电磁干扰。

- 在安装和维护消弧线圈时，必须按照相关标准和要求进行操作，确保安全可靠。

二、消弧消谐及过电压保护装置1. 原理消弧消谐及过电压保护装置是一种能够对电源系统中的过电压和谐波进行保护和补偿的装置。

其工作原理是通过电感和电容等元件，将电源系统中的谐波和过电压滤除，从而达到保护电力设备和提高电能质量的目的。

2. 结构和工作方式消弧消谐及过电压保护装置通常由电容、电感、继电器等组件构成。

其中，电容用于滤除电源系统中的谐波，电感用于消除过电压，继电器则用于监测电源系统中的状态，并控制保护装置的开关。

在使用过程中，消弧消谐及过电压保护装置通常安装在电源系统的入口处，以确保整个系统的电能质量。

当电源系统中出现过电压或谐波时，装置会自动启动，将这些并不稳定的信号滤除或压制，从而保护设备和电网的安全。

3. 使用方法使用消弧消谐及过电压保护装置时，需要注意以下几点：- 正确选择装置的规格和型号，以适应具体的电源系统的需求。

一、产品概述在超高压电压等级中，三相变压器线圈的中性点直接接地，为大电流接地系统，在高压66KV、110KV、220KV电压等级中三相变压器线圈的中性点需经变压器中性点接地保护装置称为大电流接地系统，在中压6KV、10KV、35KV电压等级中三相变压器线圈的中性点可以经过消弧线圈接地、电阻接地、或不接地统称为小电流接地系统。

XD-BH型中性点接地保护装置是保定市迅达电气有限责任公司专为66KV、110KV、220KV、变压器线圈中性点接地而生产的一种装置。

在电力系统故障中，非对称三相故障可以分解出正序分量，负序分量和零序分量，而变压器线圈中性点接地通道就是零序电流途径通道，零序保护装置是根据零序电压和零序电流大小有选择地切除故障变压器。

SH-PJB型中性点接地保护装置就是以实现变压器中性点接地或不接地运行两种不同的运行方式设计的。

从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。

此产品可以广泛应用于电力、冶金、化工、煤炭行业。

二、采用标准GB156-93 标准电压GB/T 1985—89 交流高压隔离开关和接地开关DL/T486 交流高压隔离开关和接地开关订货技术条件DL/T593 高压开关设备的共用订货技术导则DL/T615 交流高压断路器参数选用导则DL/T620 交流电气装置的过电压保护和绝缘配合GB/T 311—1997 高压输变电设备的绝缘配合GB/T 775—1987 绝缘子试验方法GB/T 5582—1993 高压电力设备外绝缘污秽等级GB/T 7354—1987 局部放电测量GB11032—2000 交流无间隙金属氧化物避雷器GB/T 11604—1989高压电器设备天线电干扰测量方法GB/T 16927—1997高电压试验技术GB/T 763交流高压电器在长期工作时发热GB191-1990 包装储运图示标志GB/T 2900-1989 电工名词术语避雷器三、使用环境条件3.1 安装地点：户外。

消弧线圈命名规则-概述说明以及解释1.引言1.1 概述概述：消弧线圈作为电力系统中的重要设备，其作用是在电路中产生并维持电弧，以达到保护电路的目的。

为了便于管理和维护，消弧线圈需要进行命名。

命名规则的制定对于提高设备管理的效率和准确性至关重要。

本文将就消弧线圈的定义、作用以及命名规则的重要性进行探讨，同时分析目前常见的消弧线圈命名规则，以期为工程实践提供参考和指导。

1.2文章结构文章结构部分是指在整篇文章中，各个章节和段落之间的逻辑关系和组织方式。

在本文中，文章结构包括引言、正文和结论三个主要部分。

引言部分首先概述了消弧线圈命名规则的重要性和意义，然后介绍了文章的结构和内容安排，最后明确了文章的目的。

正文部分主要包括消弧线圈的定义和作用、命名规则的重要性以及目前常见的消弧线圈命名规则。

通过这些内容的阐述，读者可以对消弧线圈的基本概念和相关命名规则有一个较为全面的了解。

结论部分对正文中提及的内容进行总结和归纳，强调了消弧线圈命名规则的重要性，并探讨了规范化命名规则对工程实践的意义。

同时，展望了未来消弧线圈命名规则的发展方向，为读者提供了展望和思考的空间。

通过以上分析，文章结构清晰明了，每个部分的内容相互呼应，构成了一篇完整的文章，使读者能够系统地了解消弧线圈命名规则的相关知识。

1.3 目的消弧线圈作为电力系统中重要的保护设备，其命名规则直接关系到设备管理和故障处理的效率。

因此，本文旨在探讨消弧线圈命名规则的重要性，并对目前常见的命名规则进行总结和分析。

通过对消弧线圈命名规则的研究，可以促进规范化命名规则的推广和应用，提高电力系统设备的管理效率和工作效率。

同时，本文还将展望未来消弧线圈命名规则的发展方向，为电力系统设备管理提供参考和指导。

2.正文2.1 消弧线圈的定义和作用消弧线圈是一种用于电路中消除电弧的元件，主要通过电感和电容的结合来实现。

在电路中，如果产生电弧，往往会引起电流异常增大，造成设备损坏甚至火灾等严重后果。

1、简介我国的配电网绝大多数是中性点不接地电网，单相接地故障是配电网常见的故障之一。

随着配电网规模的扩大和大量采用地下电缆，当发生单相接地故障时，接地电流很大。

如果接地电弧不能可靠熄灭，就会迅速发展为相间短路，引起线路跳闸，供电中断。

如果接地电弧发展为间歇性的熄灭与重燃，就会引起弧光接地过电压，危及电气设备的绝缘。

在电网中性点装设消弧线圈是减小接地电流，抑制弧光接地过电压的一种行之有效的措施。

在电力行业标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》中明确规定：3~10kV 架空线路构成的系统和所有35、66kV 电网，当单相接地故障电流大于10A 时，中性点应装设消弧线圈，3~10kV 电缆线路构成的系统中，当单相接地故障电流有大于30A 时，中性点应装设消弧线圈。

以往我国电网普遍采用的手动调分接头式消弧线圈，由于不能随电网参数的变化进行补偿，现已逐渐淘汰，绝大部分被自动调谐消弧线圈所代替。

顺特电气生产的XHSCRTG 、XHSCRTF 、XHDCRTG 、XHDCRTF 型调容式自动调谐消弧线圈接地装置，是用于6~35kV 电压等级配电网的自动补偿单相接地故障电流的智能化成套电气设备。

此装置采用先进的晶闸管技术和PLC 控制器，可准确测量电网线路的对地容抗，快速自动补偿单相接地电流，补偿效果好，运行可靠性高，可大大提高电网的供电可靠性，是配电网必不可少的电气设备。

2、工作原理中性点不接地电网发生单相接地时，如图1所示。

若无消弧线圈，则通过接地点的电流为)(..C B A A jd C C C j E I ++⋅-=ω 若电网中性点加装消弧线圈，则通过接地点的电流为⎥⎦⎤⎢⎣⎡-++⋅-=L j C C C j E I C B A A jd ωω1)(..图1 单相接地电路图以往配电网规模小，线路短，线路对地电容小，当发生单相接地时，接地电流不大，可自行熄灭。

这些年来，随着城乡电网改造工程的迅速推进，配电网的规模越来越大。

(3-66KV)XHXY＋型（ZTJD）系列智能型接地补偿消弧线圈限压装置产品说明书邯郸市科维电气有限公司HANDANSHI KEWEI ELECTRIC CO.,LID.目录一、概述 (1)二、产品型号说明 (1)三、使用环境 (1)四、主要特点 (2)五、结构 (7)六、微机控制器 (7)6.1 概述 (8)6.2 控制器的主要作用 (8)6.3 产品型号说明 (8)6.4 组成 (8)6.5 主要性能技术指标 (9)6.6 正常使用环境 (9)6.7 电气原理及测量方式 (9)6.8 控制器主要功能 (10)6.9 使用方法 (12)6.10 运行维护注意事项 (18)6.11 选线部分安装及接线 (18)6.12 选线时用户提供资料 (21)七、安装及调试 (22)八、使用须知 (22)九、自动调谐消弧线圈的操作注意事项 (25)十、订货须知 (25)1 概述目前我国3~66kV电网，绝大部分采用中性点不接地或经消弧线圈接地方式。

电力行标DL/T620－1997中规定：3~10kV不直接连接发电机的系统和35kV、66kV系统，当单相接地故障电容电流超过下列数值又需在接地故障条件下运行时，应采用消弧线圈接地方式：3~10kV架空线路构成的系统和所有35kV、66kV系统，10A；3~10kV电缆线路构成的系统，30A。

消弧线圈的主要作用是在电网发生单相接地时产生电感电流以补偿电网电容电流，使故障点残流变小，达到自行熄弧、消除故障的目的。

消弧线圈的使用，对抑制稳定电弧过电压，预调式消弧线圈还可消除电磁式压变饱和引起的铁磁谐振过电压。

因此，使用消弧线圈对降低线路故障跳闸率方面起到明显效果。

我公司研制的XHXY＋(ZTJD)系列智能型接地补偿消弧线圈限压装置，获国家专利，并通过电力部部级鉴定，已在全国近三十个省、市、区广泛用于电力、石油、化工、钢铁、煤炭等3~66kV电网，自95年4月第一套挂网至今，已有数千套投入电网使用，以其故障率低、运行稳定，被用户誉为“弧光杀手”、“电网保护神”。
