水暖、电气工程施工方案

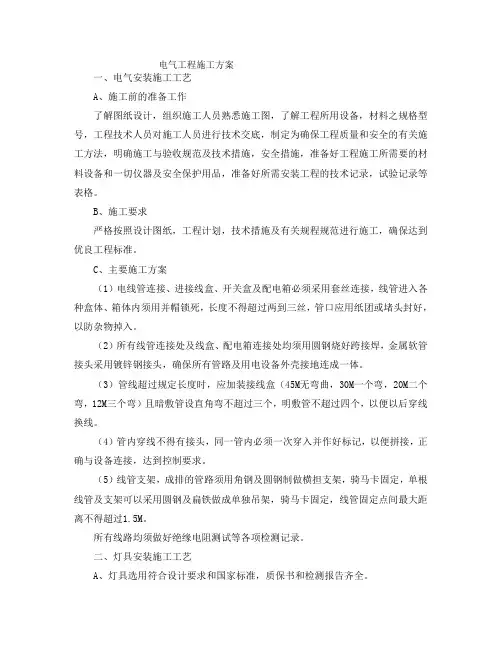

电气工程施工方案 一、电气安装施工工艺 A、施工前的准备工作 了解图纸设计，组织施工人员熟悉施工图，了解工程所用设备，材料之规格型号，工程技术人员对施工人员进行技术交底，制定为确保工程质量和安全的有关施工方法，明确施工与验收规范及技术措施，安全措施，准备好工程施工所需要的材料设备和一切仪器及安全保护用品，准备好所需安装工程的技术记录，试验记录等表格。 B、施工要求 严格按照设计图纸，工程计划，技术措施及有关规程规范进行施工，确保达到优良工程标准。 C、主要施工方案 （1）电线管连接、进接线盒、开关盒及配电箱必须采用套丝连接，线管进入各种盒体、箱体内须用并帽锁死，长度不得超过两到三丝，管口应用纸团或堵头封好，以防杂物掉入。 （2）所有线管连接处及线盒、配电箱连接处均须用圆钢烧好跨接焊，金属软管接头采用镀锌钢接头，确保所有管路及用电设备外壳接地连成一体。 （3）管线超过规定长度时，应加装接线盒（45M无弯曲，30M一个弯，20M二个弯，12M三个弯）且暗敷管设直角弯不超过三个，明敷管不超过四个，以便以后穿线换线。 （4）管内穿线不得有接头，同一管内必须一次穿入并作好标记，以便拼接，正确与设备连接，达到控制要求。 （5）线管支架，成排的管路须用角钢及圆钢制做横担支架，骑马卡固定，单根线管及支架可以采用圆钢及扁铁做成单独吊架，骑马卡固定，线管固定点间最大距离不得超过1.5M。 所有线路均须做好绝缘电阻测试等各项检测记录。 二、灯具安装施工工艺 A、灯具选用符合设计要求和国家标准，质保书和检测报告齐全。

B、安装工艺要求： （1）重型灯具要吊挂在顶板上，不得与吊灯龙骨连接，不得挂在相邻的确风管、水管、电管上，必须独立吊挂。 （2）轻型灯具，可吊挂在原有或有附加大、中龙骨上，但必须做加固处理。严禁吊挂在空调风管、水管和电管上。 （3）安装灯具高低于2.4M的金属灯具必须有可行的保护接地。 （4）成排灯具必须横平竖直，允许偏差不大于5MM。 （5）在吊平顶内与灯具连接的导线，必须有金属软管保护，不得裸线。 三、开关插座安装： a)、材质要求：各类型开关插座的规格型号必须合符设计，并有产品合格证。 b）、开关插座安装在各种管、盒敷设完毕，盒子收口平整，盒内清理干净，线路穿完，已做完绝缘测试并合格，土建工程装修已完成后即进行开关插座安装。 c)、开关的安装高度应符合设计要求，同一场所的开关切断开位置应一致，所有的电器、灯具相线应经开关控制，开关距门口为150--200毫米，成排安装的开关高度应一致，高低差不大于2毫米。所有接线盒深度大于2.5厘米时，必须加装套盒。 d）、插座安装高度应符合设计要求，相线、零线即N线、保护地线即PE线，不得搞错，单相两眼插座接线为左零右火或上火下零，三眼插座接线为左零右火，上眼为PE线，四眼插座接线为左眼L1、为右眼为L3、下眼为L2、上眼为PE线，线芯必须插入接线孔内，不得外露，面板与墙面紧贴，成排插座高低差不大于0.5毫米。

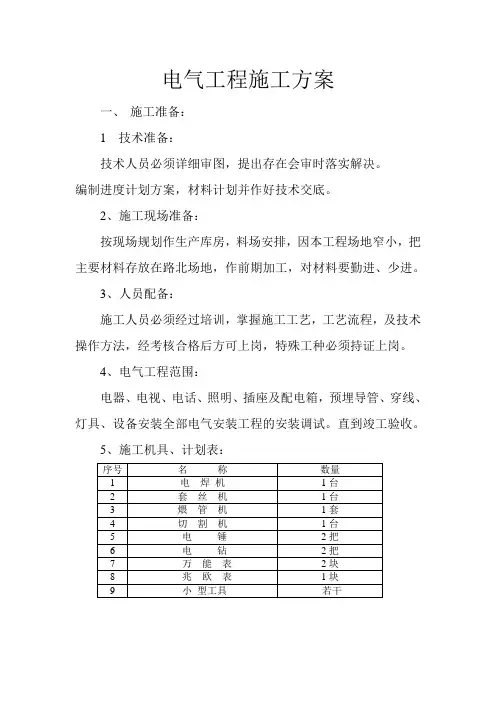

电气工程施工方案

一、 施工准备：

1 技术准备：

技术人员必须详细审图，提出存在会审时落实解决。

编制进度计划方案，材料计划并作好技术交底。

2、施工现场准备：

按现场规划作生产库房，料场安排，因本工程场地窄小，把主要材料存放在路北场地，作前期加工，对材料要勤进、少进。

3、人员配备：

施工人员必须经过培训，掌握施工工艺，工艺流程，及技术操作方法，经考核合格后方可上岗，特殊工种必须持证上岗。

4、电气工程范围：

电器、电视、电话、照明、插座及配电箱，预埋导管、穿线、灯具、设备安装全部电气安装工程的安装调试。直到竣工验收。

5、施工机具、计划表：

序号 名 称 数量

1 电 焊 机 1台

2 套 丝 机 1台

3 煨 管 机 1套

4 切 割 机 1台

5 电 锤 2把

6 电 钻 2把

7 万 能 表 2块

8 兆 欧 表 1块

9 小 型工具 若干

6、劳动计划表：

二、 电气工程施工及质量要求

1、导管敷设施工方式及质量要求

1）、在配合结构预埋中，必须认真按图施工，严格按设计要求的管路的规格、型号及敷设方式进行施工。

2）、管路的连接、防腐、弯曲半径、弯扁度、跨接地线、保护层、线盒的固定位置、标高、管口处理等按技术交底施工。在施工中，加强看护，保证管路的畅通，并及时作好自检、互检、交接检工作，并及时报验监理，保证工程的质量，符合规范要求。

2、 配线工程：

1）导管及线槽安装工程，配合土建工程施工完毕后，将槽管内积水杂物清理干净。

2）按规范相线、零线、保护地线分清，应以颜色区分。

相线：红、黄、绿色， 零线：淡兰色 地线：黄、绿双色。

3）测试用500VD—500MΩ兆欧表测量，照明线路不小于0.5MΩ，动力线路不小于1MΩ。

3、 防雷工程施工质量要求：

1） 接地的焊接：在基础钢筋绑扎完毕后，把基础最外圈的序号 名称 数量

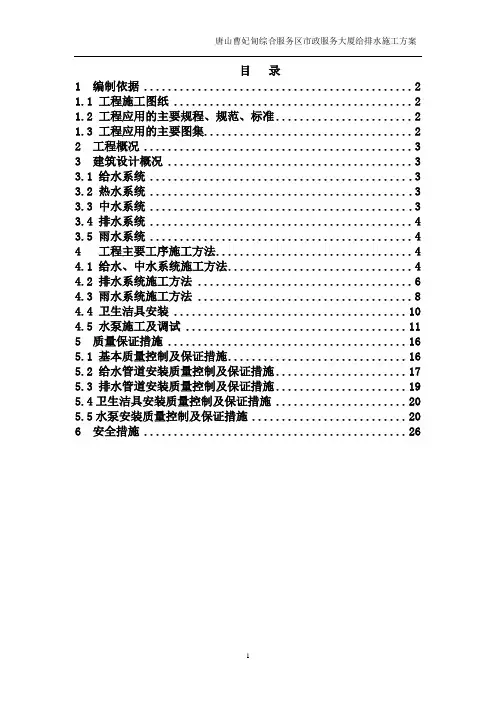

唐山曹妃甸综合服务区市政服务大厦给排水施工方案

1 目 录

1 编制依据 ............................................. 2

1.1 工程施工图纸 ........................................ 2

1.2 工程应用的主要规程、规范、标准 ....................... 2

1.3 工程应用的主要图集 ................................... 2

2 工程概况 ............................................. 3

3 建筑设计概况 ......................................... 3

3.1 给水系统 ........................................... .3

3.2 热水系统 ........................................... .3

3.3 中水系统 ........................................... .3

3.4 排水系统 ............................................ 4

3.5 雨水系统 ............................................ 4

4 工程主要工序施工方法 ................................. 4

4.1 给水、中水系统施工方法 ............................... 4

4.2 排水系统施工方法 .................................... 6

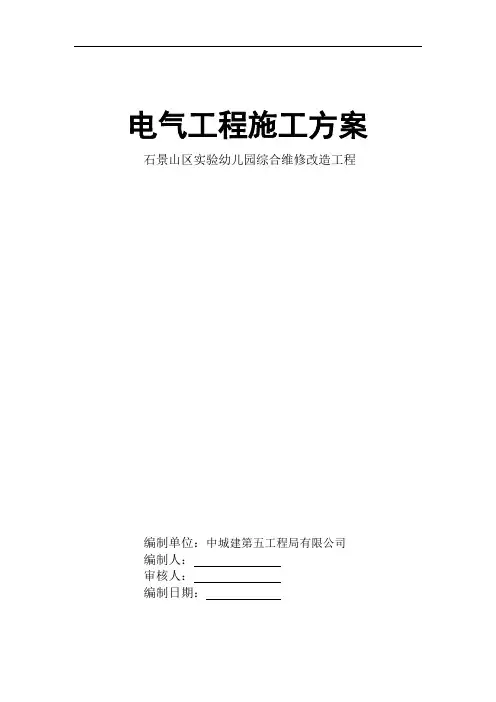

电气工程施工方案

石景山区实验幼儿园综合维修改造工程

编制单位：中城建第五工程局有限公司

编制人：

审核人：

编制日期：

工程概况

1、本工程为北京市石景山区实验幼儿园改造工程结构抗震加固项目，主楼地上3层，办公楼2层，附属用房1层，建筑面积共3927平方米。

2、本工程按三级负荷供电，应急照明为二级负荷，其它为三级负荷。

3、本建筑供电由配电室引来380/220V三相五线电源进入本楼配电室，在配电室内设总配电柜，及动力与照明配电箱,总柜内设计量装置。

4、进线采用阻燃电缆， 配电干线选用YJV电缆,分支线选用铜芯绝缘电线；采用桥架敷设。

5、本工程办公室幼儿休息室、活动室采用节能灯，走道休息室、活动室等均设应急照明灯。教室，办公室、休息室、活动室等采用筒灯、花灯结合灯带照明，光源为节能型光源， 根据功能及节能原则，照明采用集中或分散控制方式。节能荧光灯配电子整流器.

电气工程预留预埋

在喷射混凝土前取得在混凝土板墙结构上所需的留洞、槽口、凹槽等的尺寸、位置及其形成的一切资料。会同其专业技术人员，结合各专业图纸审核预留洞有无冲突的问题，发现问题及时通过各方设计进行解决。

注意留洞尺寸，必须符合有关规范和设计图中关于间距的要求。

在配合施工中，专业人员必须随工程进度密切配合土建作好预留洞及线管的预埋工作。电箱的位置、管道穿过墙壁和楼板等处，都应注意加强检查，绝不能有遗漏。

在混凝土墙上留孔、洞和预埋件时应有专人按设计图纸将管道及设备的位置、标高尺寸测定，标好孔洞的部位，将预制好的模盒、预埋铁件在绑扎钢筋前按标记固定牢，盒内塞入纸团等物，在浇注混凝土过程中应有专人配合校对，看管模盒、埋件，以免移位。打混凝土时应有专人看护，保证预留、预埋孔洞应无位移、跑偏歪斜等现象, 预留洞口应光滑完整无破损。

1

电气工程施工方案

工程名称： 隆化县韩麻营镇中学食堂 项目

建设单位：韩麻营中学

设计单位： 隆化县方圆建筑设计限公司

施工单位：承德同鑫建筑工程有限公司

编 制 人：

审 核 人：

编制日期：2012年8月22日

2

目 录

一、工程概括……………………………

二、编制依据……………………………

三、施工组织机构………………………

四、施工部署与施工方法………………

五、施工设备……………………………

六、质量目标及质量保证措施…………

七、工期保证措施………………………

八、安全生产……………………………

九、文明施工……………………………

3 一、工程概括

隆化县韩麻营中学食堂项目 、由隆化县韩麻营中学建设，隆化县工程建设监理有限公司监理，承德同鑫建筑工程有限公司承建。电气工程设计为三级供电负荷，供电电压380/220V。

二、编制依据

施工图纸

《建筑电气工程施工质量验收规范(GB50303-2002)》

《05系列建筑标准设计图集》

三、施工组织机构

项目经理：刘罗保

专业项目技术负责人：贾振顺

质量检查员： 杜欣

电气施工负责人：潘泽民

四、施工部署与施工方法

a)搞好图纸会审，明确设计意图；掌握专业施工技术标准。

b)组织施工人员认真熟悉图纸。施工人员应按图施工，按施工验收规范施工。

c)做好分项工程技术交底。

d)与土建施工密切配合，合理安排施工工序。根据土建施工进度穿插施工。

一、导管安配工艺流程

1、材料需要

4 （1）钢管使用中型管壁或厚壁管材，焊缝均匀、无劈裂、砂眼、棱刺和凹偏现象。除镀锌管外，其它需预先除锈、刷防腐漆（现浇混凝土暗敷设管路，可不刷防腐漆，但必须除锈）。镀锌管或过防腐漆的管，外表层完整无剥落现象。并应有产品合格证。

- 1 -

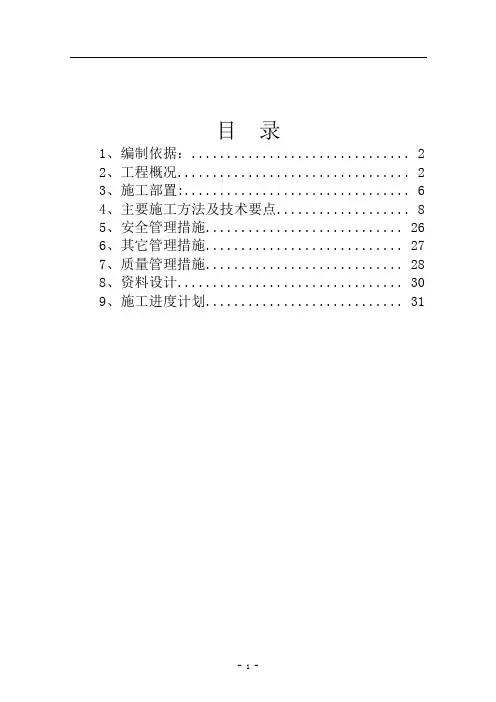

目 录

1、编制依据： ............................... 2

2、工程概况 ................................. 2

3、施工部置: ................................ 6

4、主要施工方法及技术要点 ................... 8

5、安全管理措施 ............................ 26

6、其它管理措施 ............................ 27

7、质量管理措施 ............................ 28

8、资料设计 ................................ 30

9、施工进度计划 ............................ 31

- 2 - 1、编制依据：

⑴、 招标单位提供设计图纸及招标文件资料

⑵、 《建筑给水排水设计规范》GB50015—2003

⑶、 《通风与空调工程施工质量验收规范》GB50243—2002

⑷、 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002

⑸、 91SB华北标准图集

⑹、 《洁净厂房设计规范》GB50073-2001

⑺、 《洁净室验收规范》GB50243-97

⑻、 《高效空气过滤器》GB13554-92

⑼、 《新净化厂房设计规范》GB50072-2001

2、工程概况

本工程为总后药检所药检楼改造工程，建筑面积为3305m2，结构形式为框架结构；地上五层局部六层；一至五层为办公用房，六层为设备间。

本专业设有给排水系统；采暖系统；通风系统；纯水系统；消火栓系统；气体管路系统。

2.1给排水系统:

2.1.1生活给水系统：

生活给水系统由室外给水管网直接供给，与原管道连接，其中生活用水最高日用水量38.3m3/d，最高小时用水量为7.09m3/h；生活给水系统采用热镀锌钢管，丝扣连接，均采用暗装；管道穿楼板应做钢套管，套管的直径比管道直径大2号，套管顶部高出地面20mm，底部与楼板底面平，套管与管道间用密封膏填实；给水立管及吊顶内管道均设置防结露保温，保温材料采用8mm厚阻燃聚乙烯泡沫缠绕；埋地、暗装管道均做防腐处理，涂刷沥青漆两道；

- - 1

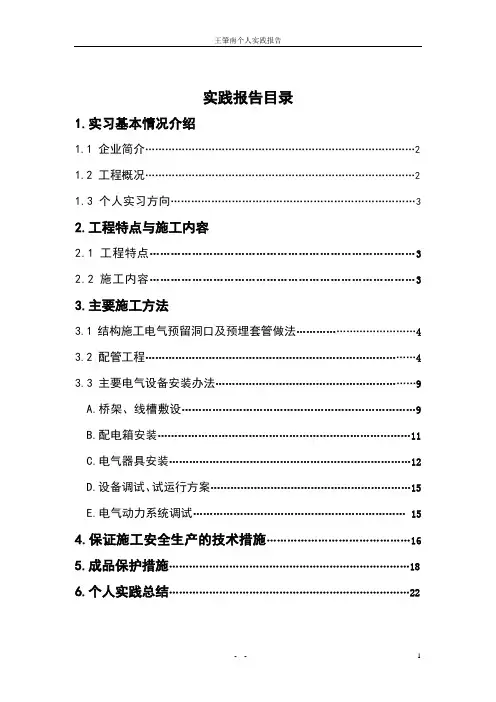

实践报告目录

1.实习基本情况介绍

1.1 企业简介………………………………………………………………………2

1.2 工程概况………………………………………………………………………2

1.3 个人实习方向………………………………………………………………3

2.工程特点与施工内容

2.1工程特点…………………………………………………………………3

2.2施工内容…………………………………………………………………3

3.主要施工方法

3.1结构施工电气预留洞口及预埋套管做法………………………………4

3.2配管工程………………………………………………………………………4

3.3主要电气设备安装办法……………………………………………………9

A.桥架、线槽敷设……………………………………………………………9

B.配电箱安装…………………………………………………………………11

C.电气器具安装………………………………………………………………12

D.设备调试、试运行方案……………………………………………………15

E.电气动力系统调试……………………………………………………… 15

4.保证施工安全生产的技术措施……………………………………16

5.成品保护措施………………………………………………………………18

6.个人实践总结………………………………………………………………22

- - 2 实践报告正文

1.实习基本情况介绍

1.1企业简介

我所在的实习企业是中建二局总承包公司。中国建筑第二工程局有限公司是在国家工商行政管理总局注册的具有国家房屋建筑施工总承包特级、市政、钢结构、路基工程施工总承包壹级资质的大型建筑施工企业，是以一业为主、多元经营、跨行业、跨地区的集团型国有大型建筑安装骨干企业，具有土木建筑、设备安装、路桥修筑、市政工程施工、钢结构制作安装、机械化施工、高级装饰装修、混凝土制品生产、房地产开发、地基施工、机械租赁、设计科研等专业施工和多元化经营能力。

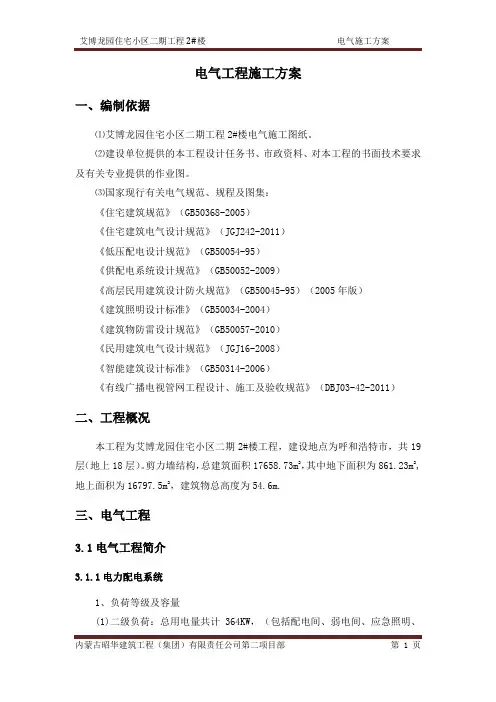

艾博龙园住宅小区二期工程2#楼 电气施工方案

内蒙古昭华建筑工程（集团）有限责任公司第二项目部 第 1 页

电气工程施工方案

一、编制依据

⑴艾博龙园住宅小区二期工程2#楼电气施工图纸。

⑵建设单位提供的本工程设计任务书、市政资料、对本工程的书面技术要求及有关专业提供的作业图。

⑶国家现行有关电气规范、规程及图集：

《住宅建筑规范》（GB50368-2005）

《住宅建筑电气设计规范》（JGJ242-2011）

《低压配电设计规范》（GB50054-95）

《供配电系统设计规范》（GB50052-2009）

《高层民用建筑设计防火规范》（GB50045-95）（2005年版）

《建筑照明设计标准》（GB50034-2004）

《建筑物防雷设计规范》（GB50057-2010）

《民用建筑电气设计规范》（JGJ16-2008）

《智能建筑设计标准》（GB50314-2006）

《有线广播电视管网工程设计、施工及验收规范》（DBJ03-42-2011）

二、工程概况

本工程为艾博龙园住宅小区二期2#楼工程，建设地点为呼和浩特市，共19层（地上18层）。剪力墙结构，总建筑面积17658.73m2，其中地下面积为861.23m2,地上面积为16797.5m2，建筑物总高度为54.6m.

三、电气工程

3.1电气工程简介

3.1.1电力配电系统

1、负荷等级及容量

(1)二级负荷：总用电量共计364KW，（包括配电间、弱电间、应急照明、艾博龙园住宅小区二期工程2#楼 电气施工方案

内蒙古昭华建筑工程（集团）有限责任公司第二项目部 第 2 页

消防电梯、加压风机、排污泵、排烟风机等），其中消防设备用电为204KW。

(2)三级负荷：除二级以外的其他负荷为三级负荷，用电量共计938KW。

2、供电措施

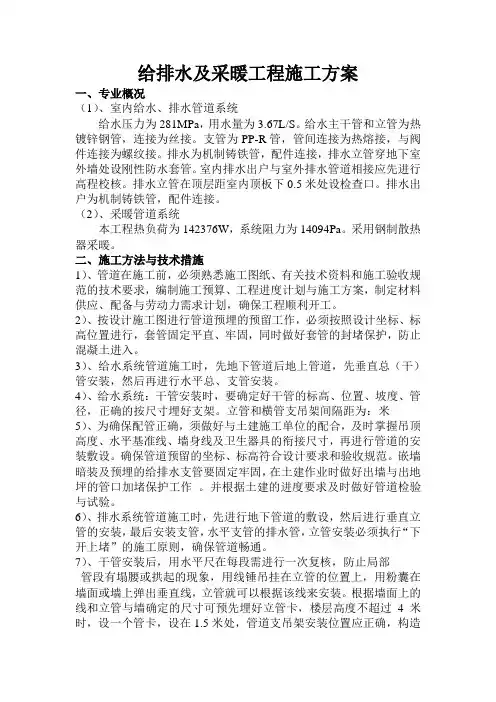

给排水及采暖工程施工方案

一、专业概况

（1）、室内给水、排水管道系统

给水压力为281MPa，用水量为3.67L/S。给水主干管和立管为热镀锌钢管，连接为丝接。支管为PP-R管，管间连接为热熔接，与阀件连接为螺纹接。排水为机制铸铁管，配件连接，排水立管穿地下室外墙处设刚性防水套管。室内排水出户与室外排水管道相接应先进行高程校核。排水立管在顶层距室内顶板下0.5米处设检查口。排水出户为机制铸铁管，配件连接。

（2）、采暖管道系统

本工程热负荷为142376W，系统阻力为14094Pa。采用钢制散热器采暖。

二、施工方法与技术措施

1）、管道在施工前，必须熟悉施工图纸、有关技术资料和施工验收规范的技术要求，编制施工预算、工程进度计划与施工方案，制定材料供应、配备与劳动力需求计划，确保工程顺利开工。

2）、按设计施工图进行管道预埋的预留工作，必须按照设计坐标、标高位置进行，套管固定平直、牢固，同时做好套管的封堵保护，防止混凝土进入。

3）、给水系统管道施工时，先地下管道后地上管道，先垂直总（干）管安装，然后再进行水平总、支管安装。

4）、给水系统：干管安装时，要确定好干管的标高、位置、坡度、管径，正确的按尺寸埋好支架。立管和横管支吊架间隔距为：米

5）、为确保配管正确，须做好与土建施工单位的配合，及时掌握吊顶高度、水平基准线、墙身线及卫生器具的衔接尺寸，再进行管道的安装敷设。确保管道预留的坐标、标高符合设计要求和验收规范。嵌墙暗装及预埋的给排水支管要固定牢固，在土建作业时做好出墙与出地坪的管口加堵保护工作 。并根据土建的进度要求及时做好管道检验与试验。

6）、排水系统管道施工时，先进行地下管道的敷设，然后进行垂直立管的安装，最后安装支管，水平支管的排水管，立管安装必须执行“下开上堵”的施工原则，确保管道畅通。

7）、干管安装后，用水平尺在每段需进行一次复核，防止局部

管段有塌腰或拱起的现象，用线锤吊挂在立管的位置上，用粉囊在墙面或墙上弹出垂直线，立管就可以根据该线来安装。根据墙面上的线和立管与墙确定的尺寸可预先埋好立管卡，楼层高度不超过4米时，设一个管卡，设在1.5米处，管道支吊架安装位置应正确，构造合理，埋设平正牢固，排列整齐，与管道接触紧密。

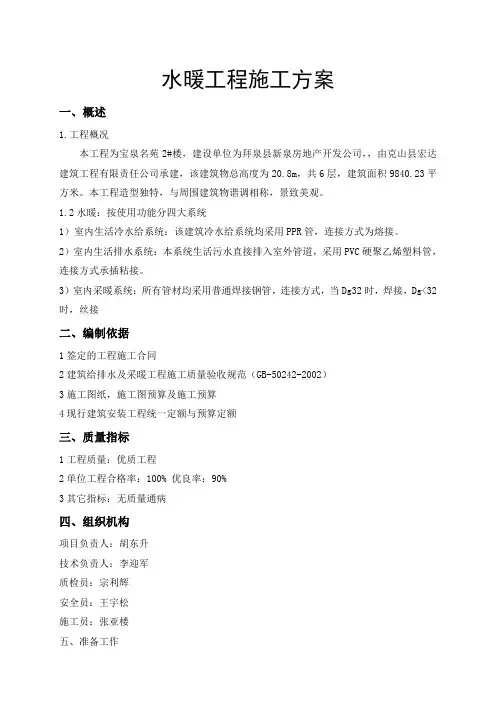

水暖工程施工方案

一、概述

1.工程概况

本工程为宝泉名苑2#楼，建设单位为拜泉县新泉房地产开发公司，，由克山县宏达建筑工程有限责任公司承建，该建筑物总高度为20.8m，共6层，建筑面积9840.23平方米。本工程造型独特，与周围建筑物谐调相称，景致美观。

1.2水暖：按使用功能分四大系统

1）室内生活冷水给系统：该建筑冷水给系统均采用PPR管，连接方式为熔接。

2）室内生活排水系统：本系统生活污水直接排入室外管道，采用PVC硬聚乙烯塑料管，连接方式承插粘接。

3）室内采暖系统：所有管材均采用普通焊接钢管，连接方式，当Dg32时，焊接，Dg<32

时，丝接

二、编制依据

1签定的工程施工合同

2建筑给排水及采暖工程施工质量验收规范（GB-50242-2002）

3施工图纸，施工图预算及施工预算

4现行建筑安装工程统一定额与预算定额

三、质量指标

1工程质量：优质工程

2单位工程合格率：100% 优良率：90%

3其它指标：无质量通病

四、组织机构

项目负责人：胡东升

技术负责人：李迎军

质检员：宗利辉

安全员：王宇松

施工员：张亚楼

五、准备工作 1.技术准备

1）收集资料，依据图纸及施工要求备齐相关资料

2）熟悉和会审施工图纸，了解施工图纸设计意图

建设单位，设计单位，监理单位进行图纸会审，解决图纸中存在的问题

2.施工现场准备

1）做好三通一平工作，主要是生产生活的用水用电

2）临时设施的搭设工作，按规划图建好办公室宿舍仓库等设施

3.材料准备及安排

该工程所需主要材料见附表，根据工程形象及进度计划，对施工所需材料按要求提前2天进入施工现场并堆放在指定地点对进入施工现场的材料要格把关，对不符合质量要求的管材零件器具及附件，不得进场，更不得使用，另要将材质合格证等原始单据做以妥善收存，以备交工用

六、施工顺序施工方法和技术措施

该暖卫工程由冷水给系统,排水系统，采暖系统,消防系统工程四部分组成为确保该项工程保质保量保安全顺利完工，为顾客提供满意产品，严格执行ISO-9002质量保证体系和国家强制性标准，作到内业指导外业，按程序办事，现制定如下施工方案，施工方法和技术措施

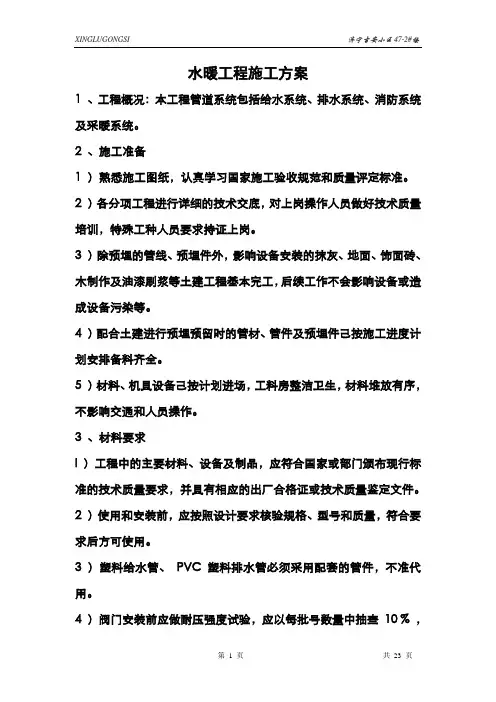

XINGLUGONGSI 济宁吉安小区47-2#楼

第 1 页 共 23 页 水暖工程施工方案

1 、工程概况：本工程管道系统包括给水系统、排水系统、消防系统及采暖系统。

2 、施工准备

1 ）熟悉施工图纸，认真学习国家施工验收规范和质量评定标准。

2 ）各分项工程进行详细的技术交底，对上岗操作人员做好技术质量培训，特殊工种人员要求持证上岗。

3 ）除预埋的管线、预埋件外，影响设备安装的抹灰、地面、饰面砖、木制作及油漆刷浆等土建工程基本完工，后续工作不会影响设备或造成设备污染等。

4 ）配合土建进行预埋预留时的管材、管件及预埋件己按施工进度计划安排备料齐全。

5 ）材料、机具设备己按计划进场，工料房整洁卫生，材料堆放有序，不影响交通和人员操作。

3 、材料要求

l ）工程中的主要材料、设备及制品，应符合国家或部门颁布现行标准的技术质量要求，并具有相应的出厂合格证或技术质量鉴定文件。

2 ）使用和安装前，应按照设计要求核验规格、型号和质量，符合要求后方可使用。

3 ）塑料给水管、 PVC 塑料排水管必须采用配套的管件，不准代用。

4 ）阀门安装前应做耐压强度试验，应以每批号数量中抽查 10 % ，XINGLUGONGSI 济宁吉安小区47-2#楼

第 2 页 共 23 页 如有漏裂不合格的应再抽查 20 % ，仍有不合格的，需逐个试验，对于安装在主干管上起切断作用的闭路阀门，应逐个按出厂规定的压力进行强度和严密性试验。

十三、电报导工程施工方案

1.电气工程概况

1.1 电气工程主要有高低压变配电系统、动力配电系统、照明系统、防雷接地系统、消防报警与控制系统、楼宇自动控制系统、结构化布线系统、电缆电视系统。。。。。。。

1.2 本工程供电电源由本场区10kV开闭所引来两路10kV高压电源，经电缆沿托盘直接敷设至地下一层变配电室。高压系统为单母线分段，两路10kV电源分别供给两台630kVA干式变压器，低压系统为单母线分段运行，由地下一层低压配电室配出的电缆干线均沿电缆桥架明敷至电缆竖井和各供电点。

1.3 建筑物竖向供配电设在电气竖井内。照明配电干线、空调与试验配电干线采用密集型插接母线在竖井内垂直引上，再由各层插接开关箱引至各层配电箱。由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV—2.5min2托盘敷设，出托盘后穿钢管在吊顶及墙内敷设。

1.4 防雷接地系统：本建筑物按二级防雷设防，采用TN—S接地方式，将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置；要求工频接地电阻不大于1欧姆。

1.5 消防报警与控制系统：首层消防值班室内设有报警盘、控制盘、广播盘，由中央控制设备引出线路穿过首层楼板至地下一层，沿电缆托盘敷设至电气设备间内，垂直段沿托盘敷设至各层消防端子箱，实现消防报警与联动控制。

1.6 楼字自动控制系统：中央控制室设在首层消防中心机房内。BAS系统通讯总线和DDC电源总线均穿钢管敷设至各层现场控制器，由各现场控制器配出的自控线路沿封闭金属线槽，再穿薄壁钢管或直接采用钢管敷设至各被控设备。实现对冷冻水系统、供配电系统、空调机组、新风机组、公共区域照明的监控。 ．

1.7 结构化布线系统：由首层设备向综合布线主配线柜敷设出的干线均采用封闭金属桥架敷设，水平配线用封闭金属桥架在吊顶内敷设

再穿薄壁钢管引至各处信息插座，本系统仅考虑电话通讯系统和计算机网络系统的综合布线需求。

水暖工程施工方案

1、施工说明

1.1、采暖管道：

供暖管道当管径≤70mm时采用热镀锌钢管，丝扣连接；大于70mm采用热轧无缝钢管，焊接或法兰连接。管道应满足系统工作压力要求。系统工作压力为0.6MPa。

1.2、生活给水管采用PPR塑料管，热熔连接；排水管采用UPVC塑料管，粘接。

1.3、阀门及附件：

1）采暖系统：当水管管径≤50mm时，采用铜制阀门，当管径>50mm时，采用铜芯的钢制阀门（蝶阀除外）。

2）生活给水系统：生活热水管＜50mm的采用全铜制截止阀；管径≥50mm的采用全铜质蝶阀。工作压力1.6MPa。

3）水管路阀门附件必须满足系统承压能力的要求。

1.4、防腐与保温：

1)采暖管道系统：管道穿越地沟等防冻处均需做保温，保温材料采用离心玻璃棉管壳，保温厚度50mm

2)生活给水系统：所有非直埋管道均做防结露保温，保温材料采用橡塑管壳；防结露给水管保温厚度10mm；保护层采用玻璃布缠绕，外刷二道调和漆。

3）生活排水系统：排水管采用15厚石棉灰胶泥，外缠玻璃布，刷调和漆两道。

1.5、试压

所有管道安装完毕后，应进行分段试压。水系统工作压力0.6MPa。水压试验要求详见《建筑给水排水及采暖工程施工质量验收规范》（GB50243-2002）

2、主要施工方法

2.1排水系统：

2.1.1管道安装应执行以下工艺流程：

⑴安装准备：先检查下水管及管件的规格、型号符合设计要求，管壁薄厚均匀，内外光滑整洁，管材平直

（2）干管安装：首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管，各预留口位置准确，最后将预留口封严和堵洞。

⑶立管安装：根据图纸校对预留洞尺寸有无差错，立管安装应注意垂直度符合

要求，立管连接后应及时堵立管洞，使立管固定。安装前清理场地，根据需要支搭平台，将已预制好的立管运到安装部位。

⑷支管安装：首先剔出吊卡孔或复查预埋件是否合适，将预制好的支管按编号运至现场，根据管段长度调整好坡度，合适后固定卡架，封闭各预留管口和堵洞。

水暖施工专项方案

一、编制依据

1 施工图纸

2 《建筑给排水及采暖工程施工质量验收规范》 GB50242-2002

3 《给排水与采暖工程施工工艺标准》

4 《通风空调工程施工工艺标准》

5 《通风与空调工程施工质量验收规范》 GB50243-2002

二、工程概况

2.1工程简介

工程名称：垄上新居二期2-2期

工程地址：宽城县上河西村西山公园南侧

建设单位：宽城汇利房地产开发有限公司

监理单位：宽城满族自治县建设工程监理有限责任公司

设计单位：承德市建筑设计研究院有限公司

施工总承包单位：宽城育才建筑安装工程有限责任公司

2.2建筑结构概况

本工程地下一层，功能为储藏室；地上九层，功能为住宅。楼面及屋面均采用钢筋混凝土现浇板。

本工程±0.000相当于绝对标高352.500m；室内外高差为1.20m，地下一层层高为3100mm，地上层高均为3000mm。建筑物结构总高度为28.700m。（结构总高度为室外地坪至主要屋面板的高度）

结构形式为剪力墙结构，抗震等级为四级。抗震设防分类标准为：标准设防类（丙类），基础式采用墙下条形基础。

本工程总建筑面积为：5468.3㎡，地上建筑面积为：4842.3㎡

（1）给水系统：

给水系统市政供水压力在0.3MPa，水源为市政供水管网。本工程生活给水系统竖向分二个区，1至5层为低区，供水压力0.35 MPa；6至9层为中区，入户供水压力0.60MPa，中区及低区均由给水泵房内变频无负压叠压供水泵供给，中高区需减压层均在管井内每层集中设减压阀减压，阀厚压力0.20 MPa，住宅各户一户一表，生活给水主干管采用钢塑复合管，各户支管水表前采用刚塑复合管，丝接连接，水表后采用PPR管，热熔连接；

（2）消火栓系统：

室内消火栓系统引入口压力为0.90MPa，平时由设在19#楼屋顶的不小于18m³消防水箱和稳压设备保证管网压力，消防时由设在小区内室外消防水池和室内消防泵满足，为临时高压系统，消防栓系统成环状管网，并在屋顶设置试验消防栓。本工程为二类高层住宅楼，最大室内消火栓用水量为10L/S， 室外消防用水量为15L/S。火灾延续时间为2h；

水暖通风空调工程

一、工程概况

本工程施工内容包括为：生活给水；生活热水工程、排水工程、消火栓工程、自动喷水灭火工程、采暖工程、通风工程。

生活给水工程：室内生活给水按建筑物高度分为二个区域，地下室为低区，由室外管网直接供给，供水压力为0.14 Mpa。三至十二层为中区，供水方式为由加压给水管经减压后供给中区，供水方式为下行上给式。

生活热水工程：采用壁挂炉供热的形式，太阳能为辅助热源。

生活排水工程：本工程生活排水采用废污合流排水系统，生活污水经化粪池处理后，由室外排水管排至市政污水管。室内采用单立管排水形式，系统设通气立管，首层污水单独排放，首层下跃污水排至污水坑后经潜污泵提升排至室外污水管网。

消火栓工程：室内消火栓系统设计消防水量为10L/S，充实水柱为10M，按同层相临两个消火栓水枪的充实水柱同时达到被保护范围内的任何部位布置消火栓，消火栓给水系统竖向不分区，在地下丁类库房及十二层顶设横干管与各立管连接形成环状管网；各层消火栓箱内设有启动消防泵和向消控室报警的信号按钮。火灾初期供水由C-3号楼屋顶18M3消防水箱供给，后期由消防泵供给。为保证消防车向室内消防管道供水，在室外设一套水泵结合器向室内管网供水。

自动喷水灭火工程：本建筑物地下室丁类库房设有自喷系统，按中级危险设置，自动喷水灭火系统设计灭火水量为20.8L/S，设计喷水强度为6L/min .m2,竖向不分区，喷头初期供水有C-3号楼屋顶18M3消防箱供给，后期有地下水池，喷淋泵联合供水，喷头选用为68度玻璃球直立型。为保证消防车向喷淋管网供水，在室外设两套水泵结合器与室内管网供水。

采暖系统：热源采用燃气壁挂炉，一户一炉，供热系数为60/50℃，新风由建筑室外直接补入，排烟由建筑外墙直接排出。

采暖系统除住宅卫生间采用散热器采暖系统外，其余均采用低温地板辐射采暖系统 。 采暖管道采用交联聚乙烯管，卫生间散热器选用LXGZ-9B-2钢制卫浴散热器。采暖管道局采用埋墙或埋地安装敷设；阀门仪表安装位置见图纸，均方便检修及日常维护管理。供热总负荷为300kw，设计耗热量指标为31w/m2;供热阻力损失为25kpa

目录

一、编制依据 ......................................................................................................................................................... 2

二、工程概况： ..................................................................................................................................................... 2

三、施工准备及工作计划 .................................................................................................................................... 3

四、施工流程及施工方案 .................................................................................................................................... 5

五、成品保护措施及保证工期、降低成本措施 .............................................................................................. 9

六、安全生产及文明施工 .................................................................................................................................. 11
