丝印不良样板

关于来料不合格的分析报告8D ReportDocument#：TO：苏州凯迪塑胶有限公司Date：2018.5.24CC：RMA#:FM：科沃斯机器人有限公司Failures analysis summaryD1Problems Description问题描述资材名称：ZJ11629 ZJ 1713 ZJ1715 上盖资材代号：430-1629-0110 430-1713-0105 430-1715-0104不良现象：脏污/划伤/变形/丝印不良批量数：发生日期： 2019.5.24D2Team Members团队成员领导人：吕云弟组长：何广敏质量管理：马国刚生产技术：胡三男仓库：居建林D3Containment Actions围堵措施Implement Date执行日期2019.5.24 现场不良品返工挑选，库存产品全检不良品返工、报废。

全检返工报告.xlsxD4Root Cause根因分析Implement Date执行日期2019.5.24 PIC1.1629 1713上盖库存时间偏长包装密封性差导致灰尘进入污染物料2. 1629上盖包装放置周转过程作业不规范导致与铁笼或同类间相互摩擦导致划伤。

3.1715上盖库存数量过多，存放时间偏长久，受到季节气温的变化影响大而发生变形。

4.丝印时缺少自检，导致有丝印缺墨的产品流出。

D5Corrective Actions纠正措施Implement Date执行日期：2019.5.25 PIC1.改善成品包装方式加强密封性，库存全检脏污产品返工。

2.教育员工纠正不良作业方式，注塑成型后由装铁笼中改为装可折叠塑箱中，减少与铁笼的划伤。

3.根据客户订单交货计划控制产量，使库存数量保持在合理范围内，缩短库存时间，减少变形不良的发生。

4.丝印工程增加一个人员对丝印外观进行全检。

D6Preventive Actions预防措施Implement Date执行日期：2019.5.271.针对脏污/划伤不良，计划改变上盖包装方式由装铁笼改为全部装在可折叠塑箱中，可降低划伤风险加强密封效果减少脏污不良2.针对ZJ1715上盖易发生变形的问题，已计划尽量缩短库存时间并定期检查变形问题及时处理，确保无变形不良流出。

LOGO阴阳色原因分析
墨刀铺墨不均匀 刮胶不平整 刮刀压力不均匀 油墨搅拌不均匀
散油原因分析
油墨太稀，油墨粘度低 玻璃表面脏污 玻璃表面能低于油墨表面能
丝印不良项目及原因分析
工序
黑框
丝印不良项目
牙缺、锯齿、透光
备注
头色
牙缺、锯齿、透光、散油 牙缺、锯齿、透光、散油、黑白点、气 泡、阴阳色、橘皮纹、圈印
IR
牙缺、锯齿在头色 镂空部分检验 分实体和填充两种 类型，填充类牙缺、锯齿在头色 镂空部分检验
LOGO
牙缺、锯齿、透光、黑白点、阴阳色
牙缺原因分析
网版网目数过低，印刷表面粗糙，难以流平 油墨太干，流平效果不好 固化剂添加比例过高 网距过低，网版弹离速度慢，容易产生网痕印
IR阴阳色原因分析
墨刀铺墨不均匀 刮胶不平整 刮刀压力不均匀 油墨搅拌不均匀
LOGO黑白点原因分析
玻璃表面有脏污 镜面银油墨搅拌不均匀，银油、光油、固化剂未搅拌均 匀，银油和光油分层 成品经超声波清洗机清洗后，水的震荡能力强，击穿镜 面银
玻璃表面脏污（视窗区与油墨区边缘） 网版脏污（视窗区与油墨区边缘） 网版边缘感光胶脱落
锯齿（亮边）原因分析
网版边缘不齐，或感光胶平坦度不足，连续印刷容易油墨 渗入导致亮边 油墨干燥挥发快，容易堵网，边缘毛边，油墨的适印性和 持久性差 治具不平整，刮胶刮墨印刷时与玻璃高底不平所致 油墨太稀，流动性较强
丝印不良项目及原因分析
内容
印刷原理及过程 网版制作分解 丝印不良项目及原因分析
印刷原理及过程
刮胶 网版 ②
①
油墨
白片Байду номын сангаас
印刷治具
作业台

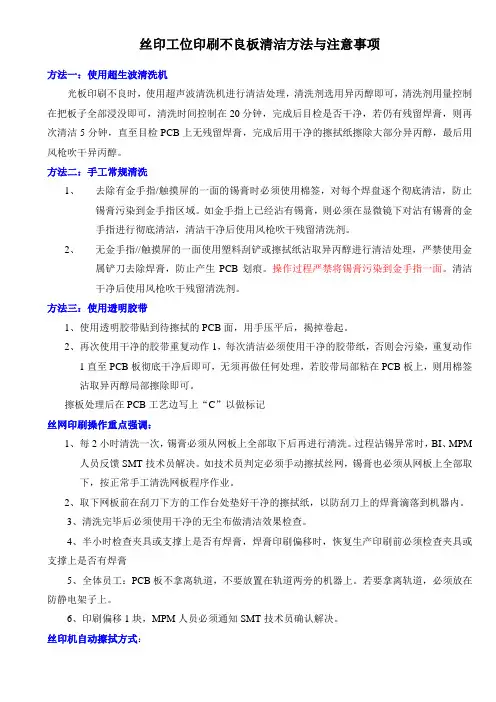

丝印工位印刷不良板清洁方法与注意事项方法一：使用超生波清洗机光板印刷不良时，使用超声波清洗机进行清洁处理，清洗剂选用异丙醇即可，清洗剂用量控制在把板子全部浸没即可，清洗时间控制在20分钟，完成后目检是否干净，若仍有残留焊膏，则再次清洁5分钟，直至目检PCB上无残留焊膏，完成后用干净的擦拭纸擦除大部分异丙醇，最后用风枪吹干异丙醇。

方法二：手工常规清洗1、去除有金手指/触摸屏的一面的锡膏时必须使用棉签，对每个焊盘逐个彻底清洁，防止锡膏污染到金手指区域。

如金手指上已经沾有锡膏，则必须在显微镜下对沾有锡膏的金手指进行彻底清洁，清洁干净后使用风枪吹干残留清洗剂。

2、无金手指//触摸屏的一面使用塑料刮铲或擦拭纸沾取异丙醇进行清洁处理，严禁使用金属铲刀去除焊膏，防止产生PCB划痕。

操作过程严禁将锡膏污染到金手指一面。

清洁干净后使用风枪吹干残留清洗剂。

方法三：使用透明胶带1、使用透明胶带贴到待擦拭的PCB面，用手压平后，揭掉卷起。

2、再次使用干净的胶带重复动作1，每次清洁必须使用干净的胶带纸，否则会污染，重复动作1直至PCB板彻底干净后即可，无须再做任何处理，若胶带局部粘在PCB板上，则用棉签沾取异丙醇局部擦除即可。

擦板处理后在PCB工艺边写上“C”以做标记丝网印刷操作重点强调：1、每2小时清洗一次，锡膏必须从网板上全部取下后再进行清洗。

过程沾锡异常时，BI、MPM人员反馈SMT技术员解决。

如技术员判定必须手动擦拭丝网，锡膏也必须从网板上全部取下，按正常手工清洗网板程序作业。

2、取下网板前在刮刀下方的工作台处垫好干净的擦拭纸，以防刮刀上的焊膏滴落到机器内。

3、清洗完毕后必须使用干净的无尘布做清洁效果检查。

4、半小时检查夹具或支撑上是否有焊膏，焊膏印刷偏移时，恢复生产印刷前必须检查夹具或支撑上是否有焊膏5、全体员工：PCB板不拿离轨道，不要放置在轨道两旁的机器上。

若要拿离轨道，必须放在防静电架子上。

6、印刷偏移1块，MPM人员必须通知SMT技术员确认解决。

丝印怎样降低不良一、主要不良状况有以下几方面：1) 字体大小不一致2) 产品克点多毛丝3) 套位不准确(移位)4) 印后颜色深浅不一致5) 产品刮花、刮伤6) 表面脏污及手印二、形成不良原因分析1. 字体大小不一致原因有以下几种：A. 油墨印前处理不当易干网、塞网；B. 印货时自检不够，未及时发现对照；C. 洗网频率不合理且不一致；D. 网内油墨浓度不对，太稀或太浓。

2. 产品黑点毛丝原因为：A. 原材片未彻底清洁；B. 印货前设施、设备净化不够；C. 工场日常“5S”环境控制未落实；D. 工场内湿度未达标（70%以上）。

3. 套位不准确原因为：A. 作业员操作不当，未放好放准；B. 原材片开料不规范；C. 各颜色网张力不一致；D. 网距不一致，且定位不正确。

4. 印后产品颜色不一致原因为：A. 油墨调配后放置时间不够长；B. 印货前，未将油墨充分搅拌；C. 网内油墨浓度不一致；D. 刮刀力度、行刮速度不一致。

5. 产品刮花、刮伤原因为：A. 原材片在搬运、装卸时刮伤；B. 开料（剪板）时，预防措施不够；C. 印刷前后未认真检查标识；D. 制程中操作不当造成。

6. 表面脏污及手印原因；A. 没有保护膜，材片未彻底清洁检查；B. 原材片放置时间过长，且保护不好氧化；C. 制程前未对设备彻底清洁；D. 未按要求戴指套作业。

三、改善不良方法：1. 字体大小一致改善方法：A. 作好生产前准备，预先将油墨调配好后放置一段时间，减少干网；B. 做好首件后，以样品对照货品，有差距时停机洗网；C. 先作测试，找到一个合适的自检洗网频率；D. 不定时检查网内油墨，使之达到要求。

2. 产品黑点毛丝改善方法：A．彻底清洁原材料；B．印货前，对设备全面清洁；C．印完货后，对机台及周边彻底清洁；D．保持室内湿度在70%左右再生产。

3. 套位不准改善方法：A．组织员工作规范化操作示范，并跟进应用；B．对多色套位产品，对材片进行检查，不规则不印；C．统一拉网、晒网，并做好生产前测试OK后再生产；D．根据实际需要，预先调好网距，生产后不得再调动。

6
透光原因分析
玻璃表面脏污 网版脏污 油墨太干，流动性差 油墨太稀，油墨粘度低
7
IR黑白点原因分析
ir粉和光油分层 ir油墨使用时间过长，油墨结块 ir孔内有脏污 ir油墨搅拌不均匀，颜料、稀释剂未搅拌均匀
8
IR气泡原因分析
油墨搅拌速度太快，产生气泡后，流平性较差，不能自 行消灭气泡 网版网目过低
9
橘皮纹原因分析
网版网目数过低，印刷表面粗糙，难以流平 油墨太干，流平效果不好 固化剂添加比例过高 网距过低，网版弹离速度慢，容易产生网痕印
10
IR阴阳色原因分析
墨刀铺墨不均匀 刮胶不平整 刮刀压力不均匀 油墨搅拌不均匀
11
LOGO黑白点原因分析
玻璃表面有脏污 镜面银油墨搅拌不均匀，银油、光油、固化剂未搅拌均 匀，银油和光油分层 成品经超声波清洗机清洗后，水的震荡能力强，击穿镜 面银
丝印不良项目及原因分析
1
内容
印刷原理及过程 网版制作分解 丝印不良项目及原因分析
2
印刷原理及过程
网版
刮胶 ②
① 油墨
白片
印刷治具 作业台
印刷治具 作业台
印刷原理：丝网印刷是刮板刮印网版上散开的油墨，挤压印刷版使油墨转移
到玻璃上的印刷技术。
印刷过程：通过刮板如左上图那样从中心位置①→②移动，油墨如右上图被挤 压转移
12
LOGO阴阳色原因分析
墨刀铺墨不均匀 刮胶不平整 刮刀压力不均匀 油墨搅拌不均匀
13
散油原因分析
油墨太稀，油墨粘度低 玻璃表面脏污
玻璃表面能低于油墨表面能
14
到玻璃上。
3
丝印不良项目及原因分析
工序
黑框

三、丝印不良缺陷分析
一、糊版：
3.丝网印版的原因。制好的丝网印版在使用前用水冲洗干净并干燥后方能 使用。如果制好版后放置过久不及时印刷在保存过程中或多或少就会 粘附上灰尘，印刷时如果不清洗，就会造成糊版。 4.印刷压力的原因。印刷过程中压印力过大，会使刮板弯曲，刮板与丝网 印版和承印物不是线接触，而呈面接触，这样每次刮印都木能将油墨 刮干净，而留下残余油墨，经过一定时间便会结膜造成糊版。 5.丝网印版与承印物间隙不当的原因。丝网印版与承印物之间的间隙不能 过小，间隙过小在刮印后丝网版不能及时脱离承印物，丝网印版抬起 时，印版底部粘上一定油墨，这样也容易造成糊板。
丝印不良缺陷与分析
作成：岑南松 2011-07-22
一、油墨的基本介绍
一、油墨
根据油墨的特性区分种类：可分为荧光油墨、亮光油墨、快固着油墨、磁性油 墨、导电油墨、香味油墨、紫外线干燥油墨、升华油墨、转印油墨等。 根据油墨所呈状态区分种类；胶体油墨，如水性油墨、油性油墨、树脂油墨、 淀粉色浆等。固体油墨，如静电丝网印刷用墨粉。 塑料丝网丝印油墨必须具备的条件 ：1.油墨在印版上不应干燥结膜，而当印刷 到承印物表面的要求能迅速固着干燥，并且有很好的附着牢度。2.油墨应具有 松、短、薄、滑的特性，以保证油墨在印版上容易涂布均匀。在受力小的条件 下易于过网。要求印品图文清晰，没有粘脏现象。3.油墨在印版上涂布时，油 墨的粘度、粘性、稠度应有一定的稳定性，以保证印品质量的一致性和丝印的 顺利进行。
三、丝印不良缺陷分析
三、墨膜边缘缺陷 （边缘锯齿） 在玻璃丝网印刷产品中，常出现的问题是印刷墨膜边缘出 现锯齿状毛刺(包括残缺或断线)。产生毛刺的原因有很 多，但是主要原因在于丝网印版本身质量问题。 1.感光胶分辨力不高，致使精细线条山现断红或残缺。 2.曝光时间不足或曝光时间过长，显影不充分，丝网印 刷图文边缘就不整齐，出现锯齿状。好的丝网印版，图 文的边缘应该是光滑整齐的。 3.丝网印版表面感光胶涂布不均匀时，进行印刷时，丝 网印版与承印物之间仍旧存有间隙，由于油墨悬空渗透， 造成印刷墨迹边缘出现毛刺。 4.印刷过程中，由于版膜接触溶剂后发生膨胀，且经纬 向膨胀程度不同，使得版膜表面出现凹凸不平的现象， 印刷时丝网印版与承印物接触面局部出现间隙，油墨悬 空渗透，墨膜就会出现毛刺。

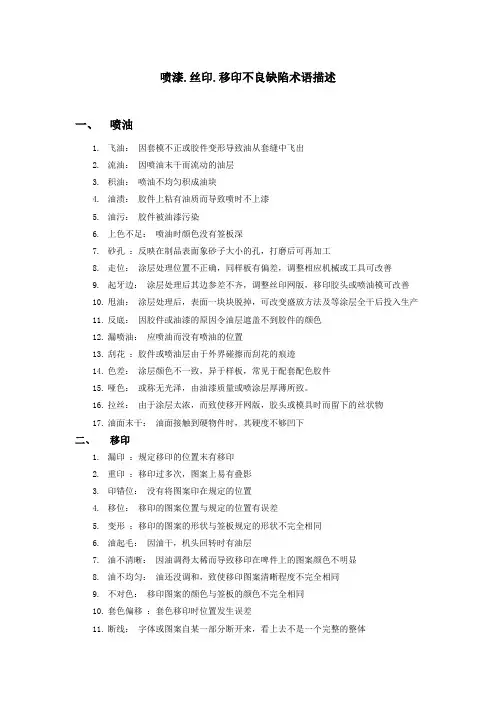

喷漆.丝印.移印不良缺陷术语描述一、喷油1.飞油：因套模不正或胶件变形导致油从套缝中飞出2.流油：因喷油末干而流动的油层3.积油：喷油不均匀积成油块4.油渍：胶件上粘有油质而导致喷时不上漆5.油污：胶件被油漆污染6.上色不足：喷油时颜色没有签板深7.砂孔：反映在制品表面象砂子大小的孔，打磨后可再加工8.走位：涂层处理位置不正确，同样板有偏差，调整相应机械或工具可改善9.起牙边：涂层处理后其边参差不齐，调整丝印网版，移印胶头或喷油模可改善10.甩油：涂层处理后，表面一块块脱掉，可改变盛放方法及等涂层全干后投入生产11.反底：因胶件或油漆的原因令油层遮盖不到胶件的颜色12.漏喷油：应喷油而没有喷油的位置13.刮花：胶件或喷油层由于外界碰擦而刮花的痕迹14.色差：涂层颜色不一致，异于样板，常见于配套配色胶件15.哑色：或称无光泽，由油漆质量或喷涂层厚薄所致。

16.拉丝：由于涂层太浓，而致使移开网版，胶头或模具时而留下的丝状物17.油面末干：油面接触到硬物件时，其硬度不够凹下二、移印1.漏印：规定移印的位置末有移印2.重印：移印过多次，图案上易有叠影3.印错位：没有将图案印在规定的位置4.移位：移印的图案位置与规定的位置有误差5.变形：移印的图案的形状与签板规定的形状不完全相同6.油起毛：因油干，机头回转时有油层7.油不清晰：因油调得太稀而导致移印在啤件上的图案颜色不明显8.油不均匀：油还没调和，致使移印图案清晰程度不完全相同9.不对色：移印图案的颜色与签板的颜色不完全相同10.套色偏移：套色移印时位置发生误差11.断线：字体或图案自某一部分断开来，看上去不是一个完整的整体三、丝印1.飞油：字体、图案边缘出现不规则的图形，比原来印出的图案浅色2.尘埃：字体或图案边缘有多出的小点，小孔或图形缺损3.漏油：在不需要印刷的部位多了一些油点，严重的出现大面积油污4.干网：字体或图案边角位变得圆滑、无棱角或图案变小5.起泡：印刷面上出现一粒粒的凹凸不光滑图形，如橙皮一样皱纹6.粘网：在图案上出现厚薄不均匀现象，有时印出的油很薄，干后出现砂孔，有时印出的油很厚，干后出现爆裂7.起丝：图案边缘出现一条条的细丝或相连小点塑胶类不良缺陷术语描述黑点：因杂质造成塑胶射出品表面黑色粘状物，颜色越深，可接受的面积越小。

三、丝印不良缺陷分析
一、糊版：
3.丝网印版的原因。制好的丝网印版在使用前用水冲洗干净并干燥后方能 使用。如果制好版后放置过久不及时印刷在保存过程中或多或少就会 粘附上灰尘，印刷时如果不清洗，就会造成糊版。 4.印刷压力的原因。印刷过程中压印力过大，会使刮板弯曲，刮板与丝网 印版和承印物不是线接触，而呈面接触，这样每次刮印都木能将油墨 刮干净，而留下残余油墨，经过一定时间便会结膜造成糊版。 5.丝网印版与承印物间隙不当的原因。丝网印版与承印物之间的间隙不能 过小，间隙过小在刮印后丝网版不能及时脱离承印物，丝网印版抬起 时，印版底部粘上一定油墨，这样也容易造成糊板。
二、丝印油墨的性能
3.细度： 是表示油墨中颜料及其它固体原料颗 粒的大小，及其这些颗粒在连接料中 分布的均匀程度的指标。丝印油墨的 细度一般在10～45微米之间。细度太 粗，在印刷中会产生糊版，印不出图 案。如丝网较粗，细度也可相应加粗。 一般最粗的颗粒应低于网孔面积的四 分之一。
二、丝印油墨的性能
二、丝印油墨的性能
粘度(η )：
流体在受外力作用时，各层的流速不同，在两接触 的流速不同的液面间会产生一种阻碍其相对运动的 力，度量这种力学性质的物理量称为～。油墨粘度 一般用“泊”、“厘泊”来表示。丝印油墨粘度约 在4000至12000厘泊之间。粘度过大，漏墨性差， 不易通过丝网转移到承印物上，造成图文不完成、 不饱满。粘度过小，会造成印迹变粗，致使印刷品 上距离近的线条合并，成为废品。粘度的倒数即为 流动度。粘度大，流动度小；粘度小，流动度就大。二、丝印油墨的性能2. Nhomakorabea面张力:
它关系到油墨的转移性能和印迹在承印面上 的稳定性。例如，当油墨的表面张力大于承 印面的表面张力较多时，印迹会收缩，甚至 出现鱼眼状的小孔；若承印面与油墨的表面 张力相近，而网版的表面张力又大于承印面 的表面张力时，印刷会出现堵网现象。可通 过添加表面活性剂、微晶石蜡、硅化物等加 以调整，使油墨的表面张力等于或小于承印 面的表两张力，以获得良好的丝印效果。

丝印不良问题分析一、粘版1-网间距影响网间距设置不合适(偏低)，印刷后涂膜没有足够的切断距离，导致粘版，网间距设定一般在3-5mm。

2-印刷图案网间距的设定需要根据印刷图案(面积)进行选择，印刷文字，线条等一般设定为3mm，满版印刷时一般设定为5mm。

3-印刷速度，印刷压力的影响印刷速度过快，印刷压力过重也会导致粘版，需要根据实际状况进行调整。

4-材料或底层涂料涂膜的影响印刷过程中网版，涂料，材料由吸附状态脱离，离版时会对材料或底层涂膜形成拉扯，材料，底层涂料涂膜的表面状态，软硬度的不一样可能导致粘版，需要根据实际情况印刷参数进行调整。

5-网版乳剂加工的影响进行过平面加工的网版表面更光滑，吸附力更强，需要根据情况对印刷参数进行调整。

二、拉丝1-涂料粘度高(稀释不足)稀释剂添加量不足，涂料粘度偏高，会导致印刷过程中涂料不能顺利切断，产生拉丝，应根据推荐添加比例配合实际印刷情况进行调整。

2-印刷速度过快印刷速度过快会导致印刷过程中涂料不能顺利切断，产生拉丝。

需要进行高速印刷时，需要根据实际情况适当提高稀释比例，提高涂料的高速印刷适应性。

3-静电材料或者环境静电影响而产生拉丝的情况，需要对材料进行除静电处理，并对于环境温湿度进行管控减少静电的发生。

三、开裂1-高温快速干燥对涂料涂膜的影响高温快速固化时，涂膜表面固化后，涂膜中的溶剂仍然持续挥发经由涂膜面释放出来时导致涂膜层开裂。

2-印刷涂膜过厚印刷涂膜过厚时，即使正常干燥，也会发生同1类似的表面固化后2次受到溶剂影响而产生开裂的现象。

3-多层叠印时后道溶剂影响多层叠印时因底层固化过度，印刷后道时溶剂2次侵入底层涂料，影响底层涂料及素材，导致底层涂料或者素材开裂。

一般建议中间固化条件设定为表干，所有制程印刷完成后进行最终干燥。

3-低温缓慢干燥对素材的影响低温缓慢干燥时，溶剂对于素材的影响时间加长，部分耐溶剂性较差的材料会在这个过程中产生开裂。

4-注塑材料内应力的影响注塑材料的内应力会在涂料涂膜中溶剂的影响下释放，产生开裂，内应力不均时表现更为明显。

客户投诉增加
不良的丝印可能导致产品标识不清或 出现错误，引发客户投诉和误解。
生产成本增加
丝印不良可能导致产品报废或返工， 增加生产成本和浪费资源。
品牌形象受损
长期存在丝印不良问题可能影响品牌 形象，降低消费者对品牌的信任度。
加强管理和控制的必要性
提高产品质量
加强丝印管理和控制有助于提高产品质 量，减少不良品率，提升客户满意度。
总结词
定期对丝印设备进行检查、保养和调整，确保设备处于良好状态。
详细描述
制定设备维护计划，定期对丝印机、烘箱、传动系统等进行检查，确保设备各 项参数正常。同时，根据产品工艺要求，对设备进行调整，以保证丝印效果的 一致性和稳定性。
操作规范和培训
总结词
制定丝印操作规范，加强员工培训，提高操作技能。
详细描述
油墨搅拌不均匀，印刷机压力调整不当， 印刷速度过快等。
解决方案
结果
加强油墨搅拌，调整印刷机压力和印刷速 度，优化印刷工艺参数。
经过改进工艺参数和加强质量控制，该公 司的丝印不良问题得到了有效解决，产品 表面丝印质量显著提高。
06
结论
丝印不良的危害和影响
产品质量下降
丝印不良可能导致产品外观受损，影 响消费者对产品的第一印象，降低产 品竞争力。
丝印不良现象
某产品表面丝印文字和图案出现 龟裂、脱落、变色等现象。
原因分析
油墨干燥速度过快，印刷基材表面 处理不当，油墨与基材不匹配等。
解决方案
调整油墨干燥速度，改进基材表面 处理工艺，选择适合的油墨。
案例三：成功解决丝印不良的案例
丝印不良现象
原因分析
某公司生产的产品表面丝印图案出现气泡 、溢墨等不良现象。

三、丝印不良缺陷分析
二、油墨在承印物上附着力差 1．对玻璃进行丝印时，很重要的是在丝印前应 对玻璃进行严格的清洁及前处理的检查。当 玻璃表面附着油脂类、粘结剂、尘埃物等物 质时，就会造成油墨与玻璃粘结不良。 2．油墨本身粘结力不够引起墨膜固看不牢，最 好更换其他种类油墨进行印刷。固化剂、稀 释溶剂选用不当也会出现墨膜吲着不牢的现 象，在选用稀释溶剂时要考虑油墨的性质， 以避免出现油墨与承印物粘结不牢的现象发 生。
三、丝印不良缺陷分析
五、针孔
针孔现象对于从事玻璃丝网印刷的工作人员来说，是最头痛的问 题。针孔发生的原因也多种多样，有许多是目前无法解释的原囡， 有的还是质量管理的问题。针孔是印刷产品检查中最重要的检查 项目之一。 1.附在版上的灰尘及异物。制版时，水洗显影会有一些溶胶混进 去。另外，在乳剂涂布时，也有灰尘混入，附着在丝网上就会产 生针孔。这些在试验时，如注意检查的话，就可发现并可进行及 时的补修。若灰尘和异物附着在网版上，堵塞网版开口也会造成 针孔现象。在正式印刷前，要认真检查网版，消除版上的污物。 2.承印物表面的清洗。玻璃板在印刷前应经过前处理使其表面洁 净后，马上进行印刷。如玻璃经过处理后，不马上进行印刷，会 被再次污染。经过前处理，可去除油脂等污垢，同时，也可除去 附着在表面上的灰尘。
二、丝印油墨的性能
3.细度： 是表示油墨中颜料及其它固体原料颗 粒的大小，及其这些颗粒在连接料中 分布的均匀程度的指标。丝印油墨的 细度一般在10～45微米之间。细度太 粗，在印刷中会产生糊版，印不出图 案。如丝网较粗，细度也可相应加粗。 一般最粗的颗粒应低于网孔面积的四 分之一。
二、丝印油墨的性能
三、丝印不良缺陷分析
一、糊版：
