PPR管的规格型号PPR是目前家装中给水管的主流管材，在选购管材的时候我们需要了解PPR管的标识以找到合适的产品。
本文介绍下PPR管的规格型号。
PPR管件规格的表示方法：PPR管件公称外径dn 指与PPR管件相连的PPR管材的公称外径。
PPR管件的壁厚应不小于相同PPR管系列S的PPR管材的壁厚。
大部分企业PPR管件都只有最高标准S2一个系列,冷热水全部试用PPR管规格S5系列--------------1.25兆帕(12.5公斤)PPR管规格S4系列--------------1.6兆帕(16公斤)PPR管规格S3.2系列------------2.0兆帕(20公斤)PPR管规格S2系列--------------2.5兆帕(25公斤)PP-R与钢管连接方法PP-R管与钢管连接分为两种:丝扣连接和法兰连接PP-R :DN20接钢管4分丝扣或法兰PP-R: DN25接钢管6分丝扣或法兰PP-R: DN32接钢管1 寸丝扣或法兰PP-R: DN40接钢管1 1/2寸丝扣或法兰PP-R: DN50接钢管1 3/4寸丝扣或法兰PP-R: DN63接钢管2寸丝扣或法兰PP-R: DN75接钢管21/2寸丝扣或法兰PP-R: DN90接钢管23/4寸丝扣或法兰PP-R: DN110接钢管3寸丝扣或法兰PPR的规格标识:PPR管材规格用管系列S、公称外径dn×公称壁厚en表示例：PPR管系列S5、PPR公称直径dn25mm、PPR公称壁厚en2.5mm表示为S5、dn25×en2.5mmPPR管系列S：是用以表示ppr管材规格的无量纲数值系列，有如下关系S=（dn-en）/ 2 en其中：dn——PPR公称外径，单位为mmen——PPR公称壁厚，单位为mm一般常用的PP-R管规格有5、4、3.2、2.5、2五个系列PPR管规格PPR管材按标准尺寸率SDR值分为11、9、7.4、6、5五个系列。
钢管、管件、法兰、垫片、紧固件标准号及标记示例一、钢管1、焊接钢管GB/T 3091――2001螺旋焊管GB/T9711.1－1997SY/T5037－20002、结构用不锈钢无缝管GB/T14975－2002流体用不锈钢无缝管GB/T14976－2002锅炉、热交换器用不锈钢管GB/T13296－913、尿素级不锈钢316L后面加MOD为改良型4、结构用碳钢无缝管GB/T8162－1999流体用碳钢无缝管GB/T8163－19995、中低压锅炉用无缝管GB/T3087－1999高压锅炉用无缝管GB/T5310－20006、化肥专用管GB/T6479－2000二、管件（执行标准GB12459－1990）1、90°弯头长半径（R＝1.5）、短半径（R＝1.0）示例1：公称通径为400mm、壁厚8mm的90°长半径弯头、材质为20号钢，其标记为：GB12459弯头90E（L）400B×820示例2：公称通径为200mm、壁厚6mm的45°长半径弯头、材质为0Gr18Ni9,其标记为：GB12459弯头45E（L）200B×6304注：DN数字后B为公制管系列、（L）是R＝1.5倍、（S）是R＝1.0倍。
2、三通（执行标准GB12459－1990）示例1：公称通径为300mm、壁厚9mm的等径三通、材质为20号钢，其标记为：GB12459三通T（S）300×300×920示例2：公称通径为300mm、250mm。
壁厚9mm、6mm的异径三通，其标记为：T（R）300×300×250×9×6注：三通的厚度标准应为一样，尽量不要非标（大头壁厚大于小头）3、异径管（执行标准GB12459－1990）示例1、公称通径为300mm、250mm。
壁厚9mm、6mm的同心异径管，其标记为：GB12459同心异径管R（C）－300×250B×9×6示例2：公称通径为350mm、300mm。
PPR管的规格型号PPR是目前家装中给水管的主流管材,在选购管材的时候我们需要了解PPR管的标识以找到合适的产品。
本文介绍下PPR管的规格型号。
PPR管件规格的表示方法：PPR管件公称外径dn 指与PPR管件相连的PPR管材的公称外径.PPR管件的壁厚应不小于相同PPR管系列S的PPR管材的壁厚。
大部分企业PPR管件都只有最高标准S2一个系列，冷热水全部试用PPR管规格S5系列-———--—--——---1.25兆帕(12.5公斤）PPR管规格S4系列—--—-—--—-—--—1。
6兆帕(16公斤）PPR管规格S3.2系列—-———-—————-2.0兆帕(20公斤)PPR管规格S2系列-—---—-—-----—2。
5兆帕(25公斤)PP—R与钢管连接方法PP—R管与钢管连接分为两种:丝扣连接和法兰连接PP-R :DN20接钢管4分丝扣或法兰PP—R: DN25接钢管6分丝扣或法兰PP-R: DN32接钢管1 寸丝扣或法兰PP—R: DN40接钢管1 1/2寸丝扣或法兰PP—R： DN50接钢管1 3/4寸丝扣或法兰PP-R： DN63接钢管2寸丝扣或法兰PP—R： DN75接钢管21/2寸丝扣或法兰PP-R: DN90接钢管23/4寸丝扣或法兰PP-R: DN110接钢管3寸丝扣或法兰PPR的规格标识：PPR管材规格用管系列S、公称外径dn×公称壁厚en表示例：PPR管系列S5、PPR公称直径dn25mm、PPR公称壁厚en2。
5mm表示为S5、dn25×en2。
5mmPPR管系列S：是用以表示ppr管材规格的无量纲数值系列，有如下关系S=（dn-en）/ 2 en其中：dn——PPR公称外径，单位为mmen——PPR公称壁厚，单位为mm一般常用的PP-R管规格有5、4、3.2、2.5、2五个系列PPR管规格PPR管材按标准尺寸率SDR值分为11、9、7.4、6、5五个系列。
管件规格型号编写规则管件的规格型号应至少包含口径、压力等级、材质、连接方式四个基本信息。
其中：1、外径的表示方式：用公称直径DN表示时，须明确执行标准；用“外径Φ*壁厚δ”表示则可不提供执行标准；用英寸（inch）表示，则默认该管件执行大外径系列标准。
2、压力的表示方式：压力等级可用公称压力DN表示，也可用英制单位压力等级class（CL）表示、还可用壁厚等级sch表示。
若用用“外径Φ*壁厚δ”表示则可不提供压力等级，选用时可依据起壁厚换算出壁厚等级。
3、最常见管件材质说明：（1）、碳素钢： Q235A、Q235B、Q235C、Q235D、20#、25#、35#、20G、ST45.8、A105、A216、A350、LCB，其中常见的高温和低温碳钢有：a、高温碳钢：ASTM A216（WCA、WCB、WCC）b、低温碳钢：ASTM A352 （LCB、LCC、LC1、LC2、LC3）、ASTM A350（Lf1、Lf2、Lf3）（2）、常见合金钢：A217（WC4、WC5、WC6）、16Mn、12Cr1MoV 、Cr5Mo、12CrMo 、12Cr1MoV 、15CrMo、1Cr13Mo；镍铜合金常见Monel 400和Monel 500及下列特材合金：镍铬钼铌合金常见Inconel690、inconel 625和inconel 600。
镍铬钼合金，亦称哈氏C系列合金，常见Hastelloy C（0Cr15Ni60 Mo16W4）铸件牌号：CW-12M、CW-7M 和Hastelloy C276（00Cr15Ni60 Mo16W4）铸件牌号：CW-6MC。
镍钼合金，亦称哈氏B系列合金常见Hastelloy B2和Hastelloy B3（0Mo28Ni65Fe5V、00Mo28Ni65）铸件牌号：N-12MV、N-7M。
锆合金常见R60702，R60703，R60704，R60705， R60706、锆锡系合金Zr-2、Zr-4、锆铌系合金 Zr-2.5Nb。

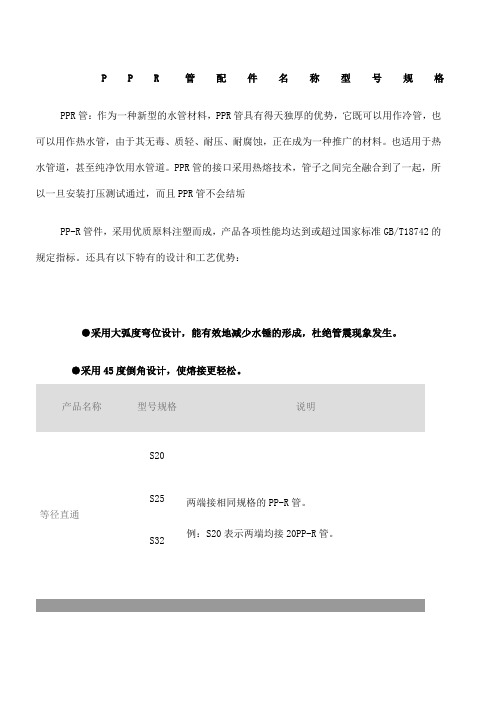

P P R管配件名称型号规格PPR管：作为一种新型的水管材料，PPR管具有得天独厚的优势，它既可以用作冷管，也可以用作热水管，由于其无毒、质轻、耐压、耐腐蚀，正在成为一种推广的材料。
也适用于热水管道，甚至纯净饮用水管道。
PPR管的接口采用热熔技术，管子之间完全融合到了一起，所以一旦安装打压测试通过，而且PPR管不会结垢PP-R管件，采用优质原料注塑而成，产品各项性能均达到或超过国家标准GB/T18742的规定指标。
还具有以下特有的设计和工艺优势：●采用大弧度弯位设计，能有效地减少水锤的形成，杜绝管震现象发生。
●采用45度倒角设计，使熔接更轻松。
产品名称型号规格说明等径直通S20两端接相同规格的PP-R管。
例：S20表示两端均接20PP-R管。
S25S32异径直通S25*20两端接不同规格的PP-R管。
例：S25*20表示一端接25PP-R管，另一端接20PP-R管。
S32*20S32*25堵头D20用于相关规格PP-R管的封堵。
例：D20表示接20PP-R管。
-D25D32等径弯头(90°)L20两端接相同规格的PP-R管。
例：L20表示两端均接20PP-R管。
L25L32等径弯头L20(45°)两端接相同规格的PP-R管。
(45°)L25(45°)例：L20*20(45°)表示两端均接20PP-R管。
L32(45°)异径弯头F12-L25*20两端接不同规格的PP-R管。
例：L25*20表示一端接25PP-R管，另一端接20PP-R管。
F12-L32*20F12-L32*25等径三通T20三端接相同规格的PP-R管。
例：T20表示三端均接20PP-R管。
T25T32异径三通T25*20三端均接PP-R管，其中一端变径。
例：T25表示两端均接25PP-R管，中间接20PP-R管。
T32*20T32*25过桥弯W20两端接相同规格的PP-R管。
工艺管线管材分类一、钢管钢管按其制造方法分为无缝钢管和焊接钢管两种。
无缝钢管用优质碳素钢或合金钢制成，有热轧、冷轧（拔）之分。
焊接钢管是由卷成管形的钢板以对缝或螺旋缝焊接而成，在制造方法上，又分为低压流体输送用焊接钢管、螺旋缝电焊钢管、直接卷焊钢管、电焊管等。
用途：无缝钢管可用于各种液体、气体管道等。
焊接管道可用于输水管道、煤气管道、暖气管道等。
1、焊接钢管1．1 低压流体输送用焊接钢管与镀锌焊接钢管低压流体输送用焊接钢管，是由碳素软钢制造，是管道工程中最常用的一种小直径的管材，适用于输送水、煤气、蒸气等介质，按其表面质量的不同，分为镀锌管（俗称白铁管）和非镀锌管（俗称黑铁管）。
内外壁镀上一层锌保护层的约较非镀锌的重3%-6%。
按其管材壁厚不同分为：薄壁管、普通管和加厚管三种。
薄壁管不宜用于输送介质，可作为套管用。
1．2 直缝卷制电焊钢管直缝卷制电焊钢管，可分为电焊钢管和现场用钢板分块卷制焊成的直缝卷焊钢管。
能制成几种管壁厚度。
1．3 螺旋缝焊接钢管螺旋缝焊接钢管分为自动埋弧焊接钢管和高频焊接钢管两种。
a.螺旋缝自动埋弧焊接钢管按输送介质的压力高低分为甲类管和乙类管两类。
甲类管一般用普通碳素钢Q235、Q235F及普通低合金结构钢16Mn焊制，乙类管采用Q235、Q235F、Q195等钢材焊制，用作低压力的流体输送管材b.螺旋缝高频焊接钢管螺旋缝高频焊接钢管，尚没统一的产品标准，一般采用普通碳素钢Q235、Q235F等钢材制造。
2、无缝钢管无缝钢管按制造方法分为热轧管和冷拔（轧）管。
冷拔（轧）管的最大公称直径为200mm，热轧管最大公称直径为600 mm。
在管道工程中，管径超过57mm时，常选用热轧管，管径小于57mm时常用冷拔（轧）管。
管道工程常用的无缝钢管有以下三种：2．1 一般无缝钢管一般无缝钢管简称无缝钢管，用普通碳素钢、优质碳素钢、普通低合金钢和合金结构钢制造，用于制作输送液体管道或制作结构、零件用。
PPR管配件名称型号规格PPR管：作为一种新型的水管材料，PPR管具有得天独厚的优势，它既可以用作冷管，也可以用作热水管，由于其无毒、质轻、耐压、耐腐蚀，正在成为一种推广的材料。
也适用于热水管道，甚至纯净饮用水管道。
PPR管的接口采用热熔技术，管子之间完全融合到了一起，所以一旦安装打压测试通过，而且PPR管不会结垢PP-R管件，采用优质原料注塑而成，产品各项性能均达到或超过国家标准GB/T18742的规定指标。
还具有以下特有的设计和工艺优势：●采用大弧度弯位设计，能有效地减少水锤的形成，杜绝管震现象发生。
●采用45度倒角设计，使熔接更轻松。
产品名称型号规格说明等径直通S20两端接相同规格的PP-R管。
例：S20表示两端均接20PP-R管。
S25S32异径直通S25*20两端接不同规格的PP-R管。
例：S25*20表示一端接25PP-R管，另一端接20PP-R管。
S32*20S32*25堵头D20用于相关规格PP-R管的封堵。
例：D20表示接20PP-R管。
-D25D32等径弯头(90°)L20两端接相同规格的PP-R管。
例：L20表示两端均接20PP-R管。
L25L32等径弯头(45°)L20(45°)两端接相同规格的PP-R管。
例：L20*20(45°)表示两端均接20PP-R管。
L25(45°)L32(45°)异径弯头F12-L25*20两端接不同规格的PP-R管。
例：L25*20表示一端接25PP-R管，另一端接20PP-R管。
F12-L32*20F12-L32*25等径三通T20三端接相同规格的PP-R管。
例：T20表示三端均接20PP-R管。
T25T32异径三通T25*20三端均接PP-R管，其中一端变径。
例：T25表示两端均接25PP-R管，中间接20PP-R管。
T32*20T32*25过桥弯W20两端接相同规格的PP-R管。
