Harbin Institute of Technology机械设计大作业设计题目： 院 班 姓 学 时 系： 级： 名： 号： 间：轴系部件设计 英才学院2012.12.05哈尔滨工业大学方案 5.2.2 3nm (r / min)710nw (r / min)80i12.4轴承座中 心高 H/mm 200最短工作 年限 5年2班工作环境 室内潮湿一、选择轴的材料因传递功率小，扭矩小，机器工作平稳，单向回转，可选择 45 号钢并调质处理。
二初算轴径对于转轴，按扭转强度初算直径式中P——轴传递的功率； C——由许用扭转切应力确定的系数； n——轴的转速，r/min。
， 因弯矩比转矩小， 且齿轮装在悬伸端， 应取较小值， C由[1] 中表 9.4 查得 可取。
输出轴所传递的功率：输出轴的转速：代入数据，得考虑键的影响，将轴径扩大 5%，。
三结构设计1. 确定轴承部件机体结构形式及主要尺寸为方便轴承部件的装拆，机体采用剖分式结构。
取机体的铸造壁厚 δ=9mm，机体上轴 承旁连接螺栓直径 ，装拆螺栓所需要的扳手空间 ，故轴承座内壁至座孔外端面距离 ，取 L=49 mm。
2．确定轴的轴向固定方式因为轴的跨度不大，且工作温度变化不大，故轴的轴向固定采用两端固定方式。
3．选择滚动轴承类型，并确定其润滑与密封方式因为轴受轴向力作用，故选用角接触球轴承支承。
因为齿轮在机体外侧，无油滴飞溅， 故滚动轴承采用脂润滑。
因采用脂润滑，故选用毛毡圈密封。

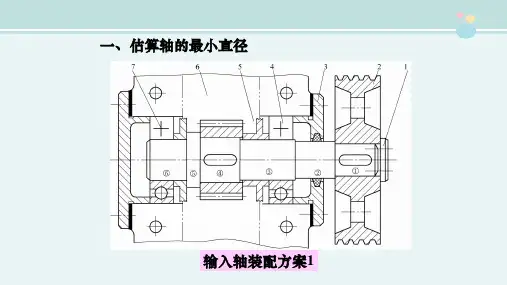

4．轴的结构设计本方案有 7 个轴段的阶梯轴。
由最小直径得 带轮、齿轮倒角为 1.5mm，所以 因此 ，取要 和 轴 承 配 合 ， 查 [2] 中 表 12.2 ， 初 选 轴 承 7208C ， 其 基 本 尺 寸 是 ：。
因此采用凸缘式轴承盖，其凸缘厚度,。
为避免齿轮轮毂端面与轴承盖连接螺栓头相碰，并便于轴承盖上螺栓的装拆，齿轮轮毂端面与轴承盖间应有足够的 间距 K，取轴段①的长度。
机械设计大作业齿轮及轴系零件设计学院：机械学院设计者：郝承志学号： 021400809指导老师：陈亮完成时间：2016.12.01一．目的1、掌握齿轮及轴系零件结构设计的方法2、培养独立设计能力3、学会查阅有关手册及设计资料二．题目及方案1、题目：齿轮及轴系零件设计2、设计方案：项目输出轴转速（r/min）输出轴功率（kW）大齿轮齿数Z2大齿轮模数m n大齿轮螺旋角β（左旋）大齿轮宽度B小齿轮齿数Z1设计方案170 6 113 3 9°22 80 26 三．结构简图：（五）初步设计轴的结构1）为了满足半联轴器的轴向定位要求，I-II 轴段右端需制出一轴肩，由密封圈处轴径标准值系列：25,28,30,32,35,38,40,42,45,48,50,55,60⋅⋅⋅⋅⋅⋅可得：取 d 45mm II III -=2）II-III 轴段右端的轴肩为非定位轴肩，由轴承标准系列综合考虑，取50mm III IV d -=由于两个轴承成对，故尺寸相同， 所以d 50III IV VII VIII d mm --== 因为轴承宽度B=20mm, 所以，VII-VIII L =20mm3）半联轴器与轴配合的毂孔长度1L 112mm =，为保证轴端挡圈只压在半联轴器上而不压在轴的端面上，故I-II L 长度应比1L 略短一些，取I-II L 110mm =各轴段长度和半径：d 45mm II III -=50mmIII IV d -=d 50III IV VII VIII d mm--==VII-VIII L =20mmI-II L 110mm =r tan 1962.04tan 20F 723.77cos cos(922')t n F N αβ⋅⨯===oot F F tan 1962.04tan(922')323.64N αβ=⨯=⨯=ot N F 1962.04F =2116.17cos cos cos 20cos(922')n N αβ==⋅⋅o o3）求弯矩M①求水平支反力和弯矩H M t 3H123F 1962.0450.7F =981.0250.750.7L N L L ⋅⨯==++所以H2F =981.02NH1H2H12M M =F L =981.0250.7=49737.71N mm =⋅⨯⋅2d 343.58mm =F 1962.04t N =r F 723.77N =F 323.64N α= N F =2116.17N。
机械设计中轴系的结构方案设计一、前言在机械设备制造过程中，轴是关键的零部件之一，它不仅支撑着轴上零件、传递运动与动力的重要部件，也在非常大的程度上影响着机器设备的工作能力与工作质量。
如果轴失效，便有可能产生严重的后果，所以轴的设计至关重要，其设计方法不同于普通零件的设计，它包含了强度设计与结构设计。
为了确保安装在轴上的零部件能够正确地定位与固定并且符合轴的加工与装配要求，需要合理地确定轴各部分的形状与结构尺寸，即进行正当的结构设计。
二、基于功能元结构方案的设计分析（一）基本功能的要素机械产品概念设计内容包含以下三部分：一是功能的抽象化;二是功能的分解;三是功能的结构图设计。
机器是许多零部件按照特定的关系组合而形成用以实现某些客户需求的系统，客户需求一般转化成设计功能，通过找寻满足功能的特定结构元件来完成方案的设计过程。
基本功能的要素如：用来实现传递运动的齿轮副集;用来实现支撑功能的滚动轴承集;用作实现紧固功能的螺栓集这些都是各类型的功能元，每一类的功能元又因其功能特性的不同可以细分成很多类型。
通过系统工程的观点，以变速箱的结构设计为特例，通过先对这个大的产品实行分解，而后对分解形成的最基本单元再按特征的观点实行分类处理。
（二）结构方案的设计流程轴系结构方案的设计首先是对特征属性分析，这不仅是后续设计的基本，而且是对设计功能元要素的关键管理，并且可以解决设计中不明确、难于找到适用的数学语言与方式维护问题。
在方便有效的运行前提下，一旦滚动轴承作为国际标准件，则可以通过事先的设计手册与相关的设计资料总结出其相对应特征，由于滑动轴承的设计要素比较复杂而且其特征信息不好提取，其应用场合能够并用现有的系统描述，所以将滑动轴承分开列出，并没有纳入到特征系统统一管理中，接下来便是齿轮副的一些特征属性，以及轴系可能的一些支撑方案的计算公式，相应地把轴系中可能用到的零部件键等也做相同的总结以取得有关的数据库。
基础数据的成功建立为后续设计打下了基础。
实验者：[姓名]同组者：[姓名]班级：[班级名称]日期：[日期]一、实验目的1. 熟悉并掌握轴系结构设计中轴的结构设计方法。
2. 熟悉并掌握滚动轴承组合设计的基本方法。
3. 了解轴、轴上零件的结构形状及功用。
4. 掌握轴及轴上零件的定位与固定方法。
5. 了解轴承的类型、布置、安装及调整方法以及润滑和密封方式。
二、实验设备1. 组合式轴系结构设计分析试验箱。
2. 测量工具：300mm钢直尺、游标卡尺、内外卡钳、铅笔、三角板等。
3. 绘图工具：绘图仪器、A3白纸若干。
三、实验原理轴系结构设计是机械设计中重要的一环，它关系到整个机械设备的性能和寿命。
轴系设计主要包括轴的结构设计、轴承组合设计、轴上零件的定位与固定、轴承的安装与调整、润滑与密封等方面。
四、实验步骤1. 明确实验内容，理解设计要求首先，根据实验指导书，明确实验内容，包括已知条件、设计要求等。
绘制传动零件支撑原理简图，了解传动系统的基本参数。
2. 复习有关轴的结构设计与轴承组合设计的内容与方法复习《机械设计》教材中有关轴与滚动轴承设计的内容，了解轴的结构设计原则、轴承组合设计方法、轴上零件的定位与固定方法等。
3. 构思轴系结构方案根据齿轮类型选择滚动轴承型号，确定支承轴向固定方式，根据齿轮圆周速度确定轴承润滑方式，确定密封方式，解决轴承间隙调整等问题。
4. 绘制轴系结构方案示意图根据构思的轴系结构方案，绘制轴系结构方案示意图，包括轴、轴承、轴上零件等。
5. 组装轴系部件根据轴系结构方案，从实验箱中选取合适的零件，组装成轴系部件。
6. 检查所设计组装的轴系结构检查所设计组装的轴系结构是否满足设计要求，包括轴的结构、轴承的安装、轴上零件的定位与固定等。
五、实验结果与分析1. 轴的结构设计根据实验要求，设计了满足传动系统要求的轴结构，包括轴的材料、直径、长度等。
2. 轴承组合设计根据齿轮类型和转速，选择了合适的轴承型号，确定了轴承的布置、安装、拆卸、配合、定位、紧固、调整、润滑和密封等问题。
机械设计大作业计算说明书轴系设计说明书专业：班级：设计者：（部分内容有错，仅供参考）设计题目：已知数据：转速1/480/m in m n n i r == P=3.65kw T=72610.24 N ·mm轴上小齿轮： 齿数Z1=17，模数5m =，齿宽b=17mm ，分度圆直径d=85mm ，压力角 20=α 圆周力1510/2t a T F Nd ==径向力×tan 550r t F F N α== 法向力F n =F t ÷cos20=1607N 轴上大带轮：压轴力：F Q =1481.68N=1490N一、选择轴的材料因传递功率不大，且对质量及结构尺寸无特殊要求，故选用常用材料45号钢，调质处理。
二、初算轴径d min对于转轴，按扭转强度初算轴径，由机械设计教材得C=106～118，考虑轴端弯矩比转矩小，故取C=106，则d =C PN3=20.84mm考虑键槽的影响，取d min ＝d ×1.05=21.88mm ，取轴径为d=40mm 。
三、结构设计1．确定轴承部件机体的结构形式及主要尺寸为方便轴承部件的装拆，铸造机体采用剖分式结构，取机体的铸造壁厚δ=8mm ，机体上轴承旁连接螺栓直径d 2=12mm ，装拆螺栓所需要的扳手空间C 1=18mm ，C 2=16mm ，故轴承座内壁到座孔外壁面距离L=δ+C 1+C 2+5～8mm=47～50mm ，取L=50mm 。
2．确定轴的轴向固定方式因为一级齿轮减速器输出轴的跨距不大，且工作温度变化不大，故轴的轴向固定采用两端固定方式。
3．选择滚动轴承类型，并确定其润滑与密封方式因为没有轴向力作用，故选用深沟球支承。
因为齿轮的线速度v =πdn 60×1000=π×85×10060×1000m/s =0.45m/s ，齿轮为开式，故滚动轴承采用脂润滑。
因为该减速器采用脂润滑，密封处轴颈的线速度较低，故滚动轴承采用毡圈密封。
Harbin Institute of Technology大作业设计说明书课程名称：机械设计设计题目：轴系部件设计设计时间：2017.12哈尔滨工业大学设计任务原始数据如下：有冲击，室内工作，机器成批生产一．选择轴的材料、热处理方式因传递功率不大，并对质量及结构尺寸无特殊要求，故选用45号钢，调制处理。
二.按扭转强度估算轴径由大作业四P=3.84KW ，n =480r/min ，对于转轴，扭转强度初算轴径，查参考文献[1]表10.2得C =106~118，考虑轴端弯矩比转矩小，故取 C =106，则mm n P c d 2.2148084.310633min =⨯== 其中P ——轴的传递功率 n ——轴的转速C ——由许用扭转剪应力确定的系数由于考虑到轴的最小直径处要安装大带轮或小齿轮有键槽存在，故将其扩大为1.05倍，得mm d 26.222.2105.11=⨯≥，按标准GB2822-81的R10圆整后取d=25mm 。
三．设计轴的结构3.1确定机体和轴的结构形式箱体内无传动件，不需经常拆卸，箱体采用整体式。
由轴的功能可知，该轴应具有带轮、齿轮的安装段，两个轴承的安装段以及两个轴承对外的密封段，共7段尺寸。
由于没有轴向力的存在，且载荷、转速较低，故选用深沟球轴承。
由于传递功率小，转速不高，发热小，故轴承采用两端固定式。
由于轴转速较低，且两轴承间无传动件，所以采用脂润滑、毛毡圈密封。
确定轴的草图如图1所示：图1 确定轴的草图3.1．阶梯轴各部分直径的确定1) 轴段1和7轴段1和轴段7分别安放大带轮和小齿轮，所以其长度由带轮和齿轮轮毂长度确定，而直径由初算的最小直径得到。
所以，mm d d 2571==。
2) 轴段2和6轴段2和轴段6的确定应考虑齿轮、带轮的轴向固定和密封圈的尺寸。
由参考文献[3]图10.9计算得到轴肩高度mm h d d d )30~5.28(21162=⨯+==由参考文献[3]表14.4取毡圈油封直径mm d 29=，取轴径mm d d 3062==。
9—3 滚动轴承轴系结构设计滚动轴承轴系的结构设计，主要是解决轴承在机器中的固定、调整、预紧、配合、装拆、润滑与密封等问题。
一、支承部分的刚度和同轴度轴承在载荷的作用下应具有一定的旋转精度和寿命，这就要求轴承以及与轴承相配的轴、轴承座或箱体都应具有足够的刚度。
一般外壳及轴承座孔壁均应有足够的厚度，壁板上的轴承座的悬臂应尽可能地缩短，并用加强筋来增强支承部位的刚度 ( 图 9 － 12) 。
如果外壳是用轻合金或非金属制成的，安装轴承处应采用钢或铸铁制的套杯 ( 图 9 － 13) 。
对于一根轴上两个支承的座孔，必须尽可能地保持同心，以免轴承内外圈间产生过大的偏斜。
最好的办法是采用整体结构的外壳，并把安装轴承的两个孔一次镗出。
如在一根轴上装有不同尺寸的轴承时，外壳上的轴承孔仍应一次镗出，这时可利用衬筒来安装尺寸较小的轴承。
当两个轴承孔分在两个外壳上时，则应把两个外壳组合在一起进行镗孔。
图 9—12 用加强筋增强轴承座孔刚度图 9—13 利用套杯安装轴承二、滚动轴承的轴向固定滚动轴承的轴向固定，包括轴承外圈与机座的固定和轴承内圈与轴的固定。
对这两种固定的要求取决于轴系 ( 轴、轴上零件、轴承与机座的组合 ) 的使用和布置情况。
一方面，轴和轴承相对于机座应有确定的位置，以保证轴上零件能正常地传递力和运动；另一方面，由于工作中轴和机座的温度不相等 ( 通常轴的温度高于机座的温度 ) ，而温差可能产生较大的温度应力。
为保证轴系中不致产生过大的温度应力，应在适当的部位设置足够大的间隙，使轴可以自由伸缩。
常见的滚动轴承的轴向固定形式有如下几种。
1 . 两端固定支承如图 9 － 14 所示，轴两端的轴承各限制轴在一个方向的轴向移动，合起来就限制轴的双向移动。
为补偿轴的受热伸长，轴承盖与外圈端面之间应留有 0.25 ～0.4mm 的补偿间隙 c （图 9 — 14b ）。
间隙值可用改变轴承盖和箱体之间的垫片厚度进行调整。
综合性实验指导书实验名称：轴系结构实验实验简介：轴系主要包括轴、轴承和轴上零件，它是机器的重要组成部分。
轴的主要功用是支持旋转零件和传递扭矩。
轴的设计一方面要保证具有足够的工作能力，即满足强度、刚度和振动稳定性等要求。
另一方面，要根据制造、装拆使用等要求定出轴的合理外形和全都结构尺寸，即进行轴的结构设计。
轴承是轴的支承，分为滚动轴承和滑动轴承两大类。
滚动轴承已标准化，设计时只需根据工作条件选择合适的类型和尺寸，并进行轴承装置的设计。
通过本实验学生将进一步定性地对轴系设计结构理论进行深入了解。
适用课程：机械设计实验目的：了解并正确处理轴、轴承和轴上零件间的相关关系，如轴与铀承及轴上零件的定位、固定、装拆及调整方式等，以建立对抽系结构的感性认识并加深对轴系结构设计理论的理解。
面向专业：机械类实验项目性质：综合性（课内必做）计划学时： 2学时实验要求：A预习《机械设计》等课程的相关知识点内容；B预习《机械设计实验指导书》中实验目的、原理、设备、操作步骤或说明，并写出预习报告；实验前没有预习报告者不能够进行实验；C 进行实验时衣着整齐，遵守实验室管理规定、学生实验守则、仪器设备操作规定等相关规定，服从实验技术人员或实验教师的指导与管理。
知识点：A《机械设计》课程传动轴内容；B 《机械设计》课程键、螺纹连接内容；C《机械设计》课程滚动轴承内容；D 《机械设计》课程齿轮传动内容； E 《机械设计》课程蜗轮蜗杆传动内容；F《机械设计》课程润滑、密封内容；G《机械制图》课程相关知识内容。
实验分组：1人/组《机械设计》课程实验实验四轴系结构实验一、概述轴系主要包括轴、轴承和轴上零件，它是机器的重要组成部分。
轴的主要功用是支持旋转零件和传递扭矩。
它与轴承孔配合的轴段称为轴颈，安装传动件轮毂的轴段称为轴头，联接轴颈和轴头的轴段称为轴身。
轴颈和轴头表面都是配合表面，须有相应的加工精度和表面粗糙度。
轴的设计一方面要保证具有足够的工作能力，即满足强度、刚度和振动稳定性等要求。
