哈尔滨工业大学机械设计基础轴系部件设计
- 格式：doc
- 大小：1.25 MB
- 文档页数：13
文档推荐
-
2013年哈工大机械设计基础研究生考题解答页数:11
-
哈工大机械设计基础学时试题答案页数:8
-
机械设计基础试题及答案页数:6
-
哈尔滨工业大学机械设计基础轴系部件设计页数:13
-
哈工大机械设计基础大作业一页数:5
下载文档原格式
合集下载
哈工大机械设计基础课程设计new资料
能否满足使用要求
2. 低速轴上联轴器的计算 A) 计算名义转矩T B) 查表工作情况系数K C) 得出：计算转矩Tc D) 查出所使用联轴器的许用转矩和许用转速
E) 是否满足Tc<=[T]
n <=[n]
3. 低速轴上键的强度计算 1）查出键的结构尺寸b*h*L 2) 校核键的挤压强度
八、减速器润滑方式和润滑油的选择 1.润滑方式选择
卷筒
D V
运输带
F
联轴器
减速器
带传动Biblioteka F：运输带拉力 V：运输带速度
电机
D：卷筒直径
4.机械设计课程设计阶段
阶 段 工作内容 具体工作任务 工作 量 1．阅读和研究设计任务书，明确设计内容和要求； 分析设计题目，了解原始数据和工作条件。 4％ 2．通过参观（模型、实物、生产现场）、看电视 录象及参阅设计资料等途径了解设计对象。 3．阅读教材有关内容，明确并拟订设计过程和进 度计划。 分析和拟定传动系统方案（运动简图） 1．选择电动机； 2．计算传动系统总传动比和分配各级传动比； 3．计算传动系统运动和动力参数。 10％
Ⅰ
设计准备
传动装置的方案设计 Ⅱ 传动装置的总体设计
Ⅲ
减速器传动零件的设计
设计计算齿轮传动、蜗杆传动、带传动和链传动的 主要参数和结构尺寸。
5％
Ⅳ
减速 器装 配草 图设 计和 绘制
减速器装配草图设计 分析并选定减速器结构方案 和绘制准备 1．设计轴； 减速器传动轴及轴承 2．选择滚动轴承进行轴承组合设计； 装置的设计 3．选择键联接和联轴器。 减 速 器 箱 体 及 附 件 的 1．设计减速器箱体及附件； 设计 2．绘制减速器装配草图。 减速器装配草图检查 审查和修正装配草图
2. 低速轴上联轴器的计算 A) 计算名义转矩T B) 查表工作情况系数K C) 得出：计算转矩Tc D) 查出所使用联轴器的许用转矩和许用转速
E) 是否满足Tc<=[T]
n <=[n]
3. 低速轴上键的强度计算 1）查出键的结构尺寸b*h*L 2) 校核键的挤压强度
八、减速器润滑方式和润滑油的选择 1.润滑方式选择
卷筒
D V
运输带
F
联轴器
减速器
带传动Biblioteka F：运输带拉力 V：运输带速度
电机
D：卷筒直径
4.机械设计课程设计阶段
阶 段 工作内容 具体工作任务 工作 量 1．阅读和研究设计任务书，明确设计内容和要求； 分析设计题目，了解原始数据和工作条件。 4％ 2．通过参观（模型、实物、生产现场）、看电视 录象及参阅设计资料等途径了解设计对象。 3．阅读教材有关内容，明确并拟订设计过程和进 度计划。 分析和拟定传动系统方案（运动简图） 1．选择电动机； 2．计算传动系统总传动比和分配各级传动比； 3．计算传动系统运动和动力参数。 10％
Ⅰ
设计准备
传动装置的方案设计 Ⅱ 传动装置的总体设计
Ⅲ
减速器传动零件的设计
设计计算齿轮传动、蜗杆传动、带传动和链传动的 主要参数和结构尺寸。
5％
Ⅳ
减速 器装 配草 图设 计和 绘制
减速器装配草图设计 分析并选定减速器结构方案 和绘制准备 1．设计轴； 减速器传动轴及轴承 2．选择滚动轴承进行轴承组合设计； 装置的设计 3．选择键联接和联轴器。 减 速 器 箱 体 及 附 件 的 1．设计减速器箱体及附件； 设计 2．绘制减速器装配草图。 减速器装配草图检查 审查和修正装配草图
哈工大机械设计大作业轴系部件设计完美版
同时取
（4）轴段1和轴段7：
轴段1和7分别安装大带轮和小齿轮，故根据大作业3、4可知轴段1长度 ，轴段7长度 。
（5）计算
， ，
， ，
4、轴的受力分析
4.1画轴的受力简图
轴的受力简图见图3。
4.2计算支承反力
传递到轴系部压轴力
带初次装在带轮上时，所需初拉力比正常工作时大得多，故计算轴和轴承时，将其扩大50%，按 计算。
图2
3.2选择滚动轴承类型
因轴承所受轴向力很小，选用深沟球轴承，因为齿轮的线速度小于2m/s，齿轮转动时飞溅的润滑油不足于润滑轴承，采用油脂对轴承润滑，由于该减速器的工作环境有尘，脂润滑，密封处轴颈的线速度较低，故滚动轴承采用唇形圈密封，由于是悬臂布置所以不用轴上安置挡油板。
3.3键连接设计
齿轮及带轮与轴的周向连接均采用A型普通平键连接，齿轮、带轮所在轴径相等，两处键的型号均为12 8GB/T 1096—1990。
4.4画转矩图……………………………………………………………6
五、校核轴的弯扭合成强度……………………………………………………8
六、轴的安全系数校核计算……………………………………………………9七、键的强度校核………………………………………………………………10
八、校核轴承寿命………………………………………………………………11
在水平面上：
在垂直平面上
轴承1的总支承反力
轴承2的总支承反力
4.3画弯矩图
竖直面上，II-II截面处弯矩最大， ；
水平面上，I-I截面处弯矩最大， ；
合成弯矩，I-I截面：
II-II截面： ；
竖直面上和水平面上的弯矩图，及合成弯矩图如图5.4所示
4.4画转矩图
（4）轴段1和轴段7：
轴段1和7分别安装大带轮和小齿轮，故根据大作业3、4可知轴段1长度 ，轴段7长度 。
（5）计算
， ，
， ，
4、轴的受力分析
4.1画轴的受力简图
轴的受力简图见图3。
4.2计算支承反力
传递到轴系部压轴力
带初次装在带轮上时，所需初拉力比正常工作时大得多，故计算轴和轴承时，将其扩大50%，按 计算。
图2
3.2选择滚动轴承类型
因轴承所受轴向力很小，选用深沟球轴承，因为齿轮的线速度小于2m/s，齿轮转动时飞溅的润滑油不足于润滑轴承，采用油脂对轴承润滑，由于该减速器的工作环境有尘，脂润滑，密封处轴颈的线速度较低，故滚动轴承采用唇形圈密封，由于是悬臂布置所以不用轴上安置挡油板。
3.3键连接设计
齿轮及带轮与轴的周向连接均采用A型普通平键连接，齿轮、带轮所在轴径相等，两处键的型号均为12 8GB/T 1096—1990。
4.4画转矩图……………………………………………………………6
五、校核轴的弯扭合成强度……………………………………………………8
六、轴的安全系数校核计算……………………………………………………9七、键的强度校核………………………………………………………………10
八、校核轴承寿命………………………………………………………………11
在水平面上：
在垂直平面上
轴承1的总支承反力
轴承2的总支承反力
4.3画弯矩图
竖直面上，II-II截面处弯矩最大， ；
水平面上，I-I截面处弯矩最大， ；
合成弯矩，I-I截面：
II-II截面： ；
竖直面上和水平面上的弯矩图，及合成弯矩图如图5.4所示
4.4画转矩图
哈工大机械设计-轴系部件设计

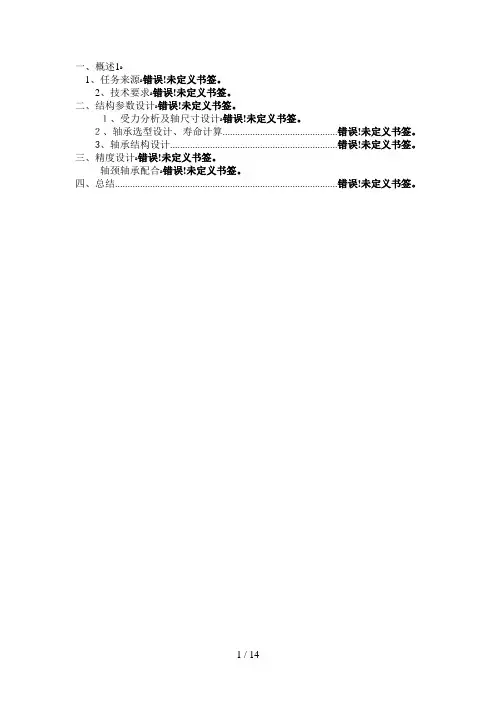

一、概述ﻩ11、任务来源ﻩ错误!未定义书签。
2、技术要求ﻩ错误!未定义书签。
二、结构参数设计ﻩ错误!未定义书签。
１、受力分析及轴尺寸设计ﻩ错误!未定义书签。
２、轴承选型设计、寿命计算..............................................错误!未定义书签。
3、轴承结构设计...................................................................错误!未定义书签。
三、精度设计ﻩ错误!未定义书签。
轴颈轴承配合ﻩ错误!未定义书签。
四、总结.........................................................................................错误!未定义书签。
Ｈａrbin Iｎstitｕtｅof Technｏｌogy课程设计说明书课程名称：机械设计ﻩ设计题目：轴系部件设计院系：航天学院自动化班级：ﻩ111０4１04 ﻩ设计者：学号: 11１0410４2０ﻩ指导教师:ﻩﻩ设计时间： 20１3年1２月1０日哈尔滨工业大学机械设计作业任务书一、概述1、任务来源:老师布置的大作业课题：轴系的组合结构设计。
2、题目技术要求：一钢制圆轴,装有两胶带轮A和B,两轮有相同的直径D=360mm，重量为P=1KＮ，A轮上胶带的张力是水平方向的，B轮胶带的张力是垂直方向的，它们的大小如图所示。
设圆轴的许用应力 []=8０ＭPａ,轴的转速n=9６0r／ｍin，带轮宽ｂ＝60mm，寿命为500０0小时。
设计要求：1.按强度条件求轴所需要的最小直径；２。
选择轴承的型号(按受力条件及寿命要求）；3.按双支点单向固定的方法，设计轴承与轴的组合装配结构，画出装配图（3号图纸）4。
从装配图中拆出轴，并画出轴的零件图(3号图纸）5．设计说明书１份二、结构参数设计1选择材料，确定许用应力通过已知条件和查阅相关的设计手册得知，该传动机所传递的功率属于中小型功率。
哈工大机械设计大作业资料

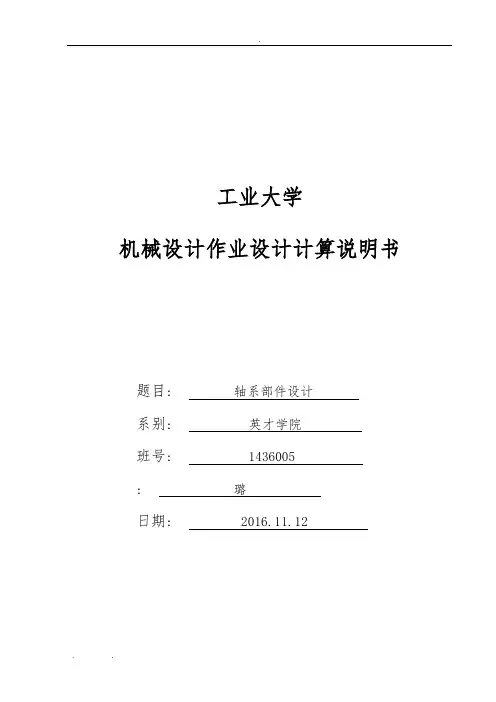

哈尔滨工业大学机械设计作业设计计算说明书题目: 轴系部件设计系别: 英才学院班号: 1436005姓名: 刘璐日期: 2016.11.12哈尔滨工业大学机械设计作业任务书题目：轴系部件设计设计原始数据：图1表 1 带式运输机中V带传动的已知数据方案dP（KW）(/min)mn r(/min)wn r1i轴承座中心高H（mm）最短工作年限L工作环境5.1.2496010021803年3班室外有尘机器工作平稳、单向回转、成批生产目录一、带轮及齿轮数据 (1)二、选择轴的材料 (1)三、初算轴径d min (1)四、结构设计 (2)1. 确定轴承部件机体的结构形式及主要尺寸 (2)2. 确定轴的轴向固定方式 ................................................................................ 错误!未定义书签。
3. 选择滚动轴承类型，并确定润滑、密封方式 ....................................... 错误!未定义书签。
4. 轴的结构设计 .................................................................................................. 错误!未定义书签。
五、轴的受力分析 (4)1. 画轴的受力简图 (4)2. 计算支承反力 (4)3. 画弯矩图 (5)4. 画扭矩图 (5)六、校核轴的强度 (5)七、校核键连接的强度 (7)八、校核轴承寿命 (8)1. 计算轴承的轴向力 (8)2. 计算当量动载荷 (8)3. 校核轴承寿命 (8)九、绘制轴系部件装配图（图纸） (9)十、参考文献 (9)一、带轮及齿轮数据已知带传动输出轴功率 P = 3.84 kW ，转矩 T = 97333.33 N·mm ，转速 n = 480 r/min ，轴上压力Q = 705.23 N ，因为原本圆柱直齿轮的尺寸不满足强度校核，故修改齿轮尺寸为分度圆直径d 1 =96.000 mm ，其余尺寸齿宽b 1 = 35 mm ，螺旋角β = 0°，圆周力 F t = 2433.33 N ，径向力 F r = 885.66 N ，法向力 F n = 2589.50 N ，载荷变动小，单向转动。
哈工大机械设计大作业
工业大学机械设计作业设计计算说明书题目: 轴系部件设计系别: 英才学院班号: 1436005: 璐日期: 2016.11.12工业大学机械设计作业任务书题目： 轴系部件设计设计原始数据：图1表 1 带式运输机中V 带传动的已知数据方案 d P （KW ）(/min)m n r (/min)w n r 1i 轴承座中 心高H （mm ） 最短工作 年限L 工作环境 5.1.2 4 960 100 2 180 3年3班 室外有尘机器工作平稳、单向回转、成批生产目录一、带轮及齿轮数据 (1)二、选择轴的材料 (1)三、初算轴径d min (1)四、结构设计 (2)1. 确定轴承部件机体的结构形式及主要尺寸 (2)2. 确定轴的轴向固定方式 (2)3. 选择滚动轴承类型，并确定润滑、密封方式 (2)4. 轴的结构设计 (2)五、轴的受力分析 (4)1. 画轴的受力简图 (4)2. 计算支承反力 (4)3. 画弯矩图 (5)4. 画扭矩图 (5)六、校核轴的强度 (5)七、校核键连接的强度 (7)八、校核轴承寿命 (8)1. 计算轴承的轴向力 (8)2. 计算当量动载荷 (8)3. 校核轴承寿命 (8)九、绘制轴系部件装配图（图纸） (9)十、参考文献 (9)一、带轮及齿轮数据已知带传动输出轴功率P= 3.84 kW，转矩T= 97333.33 N·mm，转速n= 480 r/min，轴上压力Q = 705.23 N，因为原本圆柱直齿轮的尺寸不满足强度校核，故修改齿轮尺寸为分度圆直径d1 =96.000 mm，其余尺寸齿宽b1 = 35 mm，螺旋角β = 0°，圆周力F t = 2433.33 N，径向力F r = 885.66 N，法向力F n = 2589.50 N，载荷变动小，单向转动。
二、选择轴的材料因传递功率不大，且对质量及结构尺寸无特殊要求，故选用常用材料45钢，调质处理。

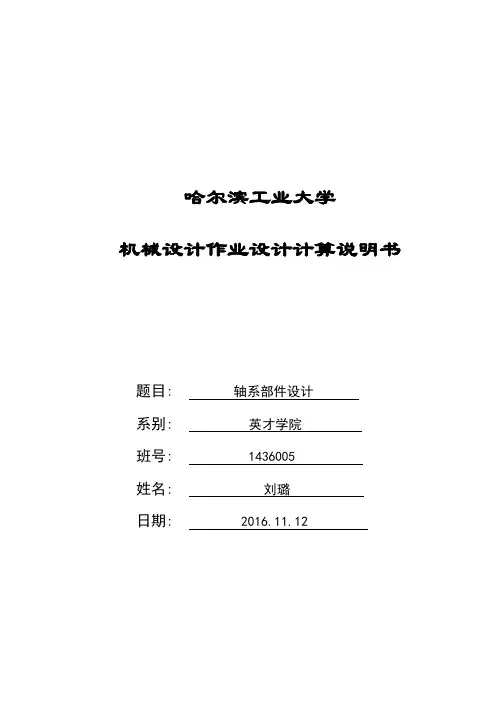

哈尔滨工业大学机械设计大作业
哈尔滨工业大学机械设计作业设计计算说明书题目: 轴系部件设计系别: 英才学院班号: 1436005姓名: 刘璐日期: 2016.11.12哈尔滨工业大学机械设计作业任务书题目：轴系部件设计设计原始数据：图1表 1 带式运输机中V带传动的已知数据方案dP（KW）(/min)mn r(/min)wn r1i轴承座中心高H（mm）最短工作年限L工作环境5.1.2496010021803年3班室外有尘机器工作平稳、单向回转、成批生产目录一、带轮及齿轮数据 (1)二、选择轴的材料 (1)三、初算轴径d min (1)四、结构设计 (2)1. 确定轴承部件机体的结构形式及主要尺寸 (2)2. 确定轴的轴向固定方式 ................................................................................ 错误!未定义书签。
3. 选择滚动轴承类型，并确定润滑、密封方式 ....................................... 错误!未定义书签。
4. 轴的结构设计 .................................................................................................. 错误!未定义书签。
五、轴的受力分析 (4)1. 画轴的受力简图 (4)2. 计算支承反力 (4)3. 画弯矩图 (5)4. 画扭矩图 (5)六、校核轴的强度 (5)七、校核键连接的强度 (7)八、校核轴承寿命 (8)1. 计算轴承的轴向力 (8)2. 计算当量动载荷 (8)3. 校核轴承寿命 (8)九、绘制轴系部件装配图（图纸） (9)十、参考文献 (9)一、带轮及齿轮数据已知带传动输出轴功率 P = 3.84 kW ，转矩 T = 97333.33 N·mm ，转速 n = 480 r/min ，轴上压力Q = 705.23 N ，因为原本圆柱直齿轮的尺寸不满足强度校核，故修改齿轮尺寸为分度圆直径d 1 =96.000 mm ，其余尺寸齿宽b 1 = 35 mm ，螺旋角β = 0°，圆周力 F t = 2433.33 N ，径向力 F r = 885.66 N ，法向力 F n = 2589.50 N ，载荷变动小，单向转动。
哈工大机械设计课程设计-轴系部件设计说明书-王策-1100800125
7、校核键连接的强度
键连接的挤压应力计算公式
式中d——键连接处轴径，mm；
T——传递的转矩， ；
h——键的高度，mm；
l——键连接的计算长度， 。
联轴器处键连接的挤压应力
齿轮处键连接的挤压应力
取键、轴及带轮的材料为钢，由参考文献[1]表41查得 。
显然， ，故强度足够。
8、校核轴承寿命
8.1计算当量载荷系数

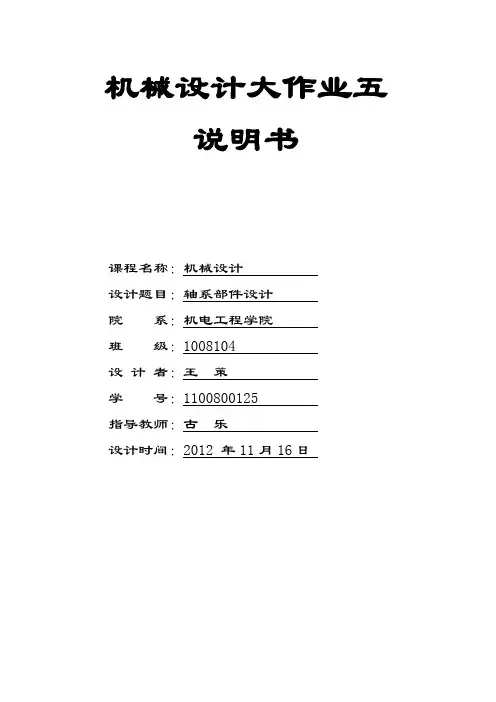

机械设计大作业五
说明书
课程名称：机械设计
设计题目：轴系部件设计
院 系：机电工程学院
班 级：1008104
设 计 者：王 策
学 号：**********
********
设计时间：2012 年11月16日
一、设计任务书1
二、设计过程2
1、选择轴的材料2
2、初算轴径 2
3、结构设计4
4、结构设计简图6
5、轴的受力分析7
由此，安全系数计算如下：
由参考文献[1] 附表9.13，查得许用安全系数 。
显然 ，故a—a剖面安全。
对于一般用途的转轴，也可按弯扭合成强度进行校核计算。
对于单向转动的转轴，通常转矩按脉动循环处理，取折合系数 ，当量应力为
已知轴的材料为45钢，调质处理，查得 。
显然， ，故轴的a—a剖面左侧强度满足要求。
t——键槽的深度，t=5mm。
同理，抗扭截面模量为
弯曲应力：
扭剪应力：
对于调质处理的45钢，由参考文献[1] 表9.3，查得 ，
。
键槽引起的应力集中系数，由参考文献[1] 附表9.11，查得 。
绝对尺寸系数，由参考文献[1] 附表9.12，查得 。
轴磨削加工时的表面质量系数，由参考文献[1] 附表9.8和表9.9，得 。
键连接的挤压应力计算公式
式中d——键连接处轴径，mm；
T——传递的转矩， ；
h——键的高度，mm；
l——键连接的计算长度， 。
联轴器处键连接的挤压应力
齿轮处键连接的挤压应力
取键、轴及带轮的材料为钢，由参考文献[1]表41查得 。
显然， ，故强度足够。
8、校核轴承寿命
8.1计算当量载荷系数
机械设计大作业五
说明书
课程名称：机械设计
设计题目：轴系部件设计
院 系：机电工程学院
班 级：1008104
设 计 者：王 策
学 号：**********
********
设计时间：2012 年11月16日
一、设计任务书1
二、设计过程2
1、选择轴的材料2
2、初算轴径 2
3、结构设计4
4、结构设计简图6
5、轴的受力分析7
由此，安全系数计算如下：
由参考文献[1] 附表9.13，查得许用安全系数 。
显然 ，故a—a剖面安全。
对于一般用途的转轴，也可按弯扭合成强度进行校核计算。
对于单向转动的转轴，通常转矩按脉动循环处理，取折合系数 ，当量应力为
已知轴的材料为45钢，调质处理，查得 。
显然， ，故轴的a—a剖面左侧强度满足要求。
t——键槽的深度，t=5mm。
同理，抗扭截面模量为
弯曲应力：
扭剪应力：
对于调质处理的45钢，由参考文献[1] 表9.3，查得 ，
。
键槽引起的应力集中系数，由参考文献[1] 附表9.11，查得 。
绝对尺寸系数，由参考文献[1] 附表9.12，查得 。
轴磨削加工时的表面质量系数，由参考文献[1] 附表9.8和表9.9，得 。
哈尔滨工业大学机械设计基础轴系部件设计

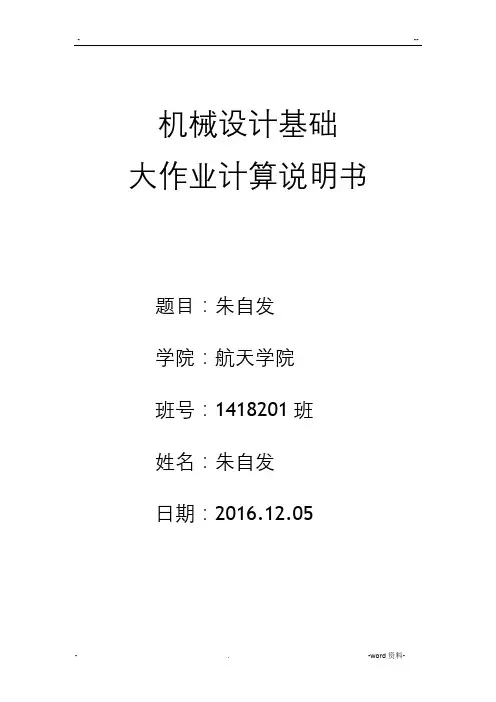

- --机械设计基础大作业计算说明书题目：朱自发学院：航天学院班号：1418201班姓名：朱自发日期：2016.12.05哈尔滨工业大学机械设计基础大作业任务书题目：轴系部件设计设计原始数据及要求：目录1.设计题目 (4)2.设计原始数据 (4)3.设计计算说明书 (5)3.1 轴的结构设计 (5)3.1.1 轴材料的选取 (5)3.1.2初步计算轴径 (5)3.1.3结构设计 (6)3.2 校核计算 (8)3.2.1轴的受力分析 (8)3.2.2校核轴的强度 (11)3.2.3校核键的强度 (11)3.2.4校核轴承的寿命 (11)4. 参考文献 (12)1.设计题目斜齿圆柱齿轮减速器轴系部件设计2.设计原始数据3.设计计算说明书 3.1 轴的结构设计3.1.1 轴材料的选取大、小齿轮均选用45号钢，调制处理，采用软齿面，大小齿面硬度为241~286HBW ，平均硬度264HBW ；齿轮为8级精度。
因轴传递功率不大，对重量及结构尺寸无特殊要求，故选用常用材料45钢，调质处理。
3.1.2初步计算轴径按照扭矩初算轴径：6339.55100.2[]PP n d nτ⨯≥=式中： d ——轴的直径，mm ；τ——轴剖面中最大扭转剪应力,MPa ； P ——轴传递的功率，kW ； n ——轴的转速，r /min ； []τ——许用扭转剪应力，MPa ；C ——由许用扭转剪应力确定的系数；根据参考文献查得106~97C =，取106C =故10635.0mm d ≥== 本方案中，轴颈上有一个键槽，应将轴径增大5%，即35(15%)36.75mm d ≥⨯+=取圆整，38d mm =。
3.1.3结构设计（1）轴承部件的支承结构形式减速器的机体采用剖分式结构。
轴承部件采用两端固定方式。
（2）轴承润滑方式螺旋角:12()arccos=162n m z z aβ+= 齿轮线速度：-338310175 2.37/6060cos 60cos16n m zn dnv m s πππβ⨯⨯⨯====因3/v m s <, 故轴承用油润滑。
哈工大机械设计大作业
工业大学机械设计作业设计计算说明书题目: 轴系部件设计系别: 英才学院班号: 1436005: 璐日期: 2016.11.12工业大学机械设计作业任务书题目：轴系部件设计设计原始数据：图1表 1 带式运输机中V带传动的已知数据方案dP（KW）(/min)mn r(/min)wn r1i轴承座中心高H（mm）最短工作年限L工作环境5.1. 2 4 960 100 2 180 3年3班室外有尘机器工作平稳、单向回转、成批生产目录一、带轮及齿轮数据 (1)二、选择轴的材料 (1)三、初算轴径d min (1)四、结构设计 (2)1. 确定轴承部件机体的结构形式及主要尺寸 (2)2. 确定轴的轴向固定方式 (2)3. 选择滚动轴承类型，并确定润滑、密封方式 (2)4. 轴的结构设计 (2)五、轴的受力分析 (4)1. 画轴的受力简图 (4)2. 计算支承反力 (4)3. 画弯矩图 (5)4. 画扭矩图 (5)六、校核轴的强度 (5)七、校核键连接的强度 (7)八、校核轴承寿命 (8)1. 计算轴承的轴向力 (8)2. 计算当量动载荷 (8)3. 校核轴承寿命 (8)九、绘制轴系部件装配图（图纸） (9)十、参考文献 (9)一、带轮及齿轮数据已知带传动输出轴功率P = 3.84 kW，转矩T = 97333.33 N·mm，转速n = 480 r/min，轴上压力Q= 705.23 N，因为原本圆柱直齿轮的尺寸不满足强度校核，故修改齿轮尺寸为分度圆直径d1 =96.000 mm，其余尺寸齿宽b1 = 35 mm，螺旋角β = 0°，圆周力F t = 2433.33 N，径向力F r = 885.66 N，法向力F n = 2589.50 N，载荷变动小，单向转动。
二、选择轴的材料因传递功率不大，且对质量及结构尺寸无特殊要求，故选用常用材料45钢，调质处理。
三、初算轴径d min对于转轴，按扭转强度初算，由参考文献[1]式10.2估算最小直径d≥√9.55×106dd0.2[d]3=d√dd3式中：P —轴传递的功率，kW；n —轴的转速，r/min；[τ] —许用扭转应力，MPa；C —由许用扭转切应力确定的系数。

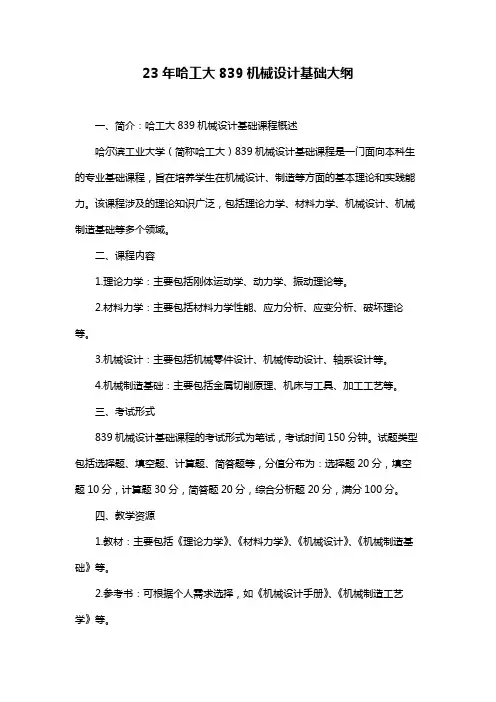

23年哈工大839机械设计基础大纲
23年哈工大839机械设计基础大纲一、简介：哈工大839机械设计基础课程概述哈尔滨工业大学（简称哈工大）839机械设计基础课程是一门面向本科生的专业基础课程，旨在培养学生在机械设计、制造等方面的基本理论和实践能力。
该课程涉及的理论知识广泛，包括理论力学、材料力学、机械设计、机械制造基础等多个领域。
二、课程内容1.理论力学：主要包括刚体运动学、动力学、振动理论等。
2.材料力学：主要包括材料力学性能、应力分析、应变分析、破坏理论等。
3.机械设计：主要包括机械零件设计、机械传动设计、轴系设计等。
4.机械制造基础：主要包括金属切削原理、机床与工具、加工工艺等。
三、考试形式839机械设计基础课程的考试形式为笔试，考试时间150分钟。
试题类型包括选择题、填空题、计算题、简答题等，分值分布为：选择题20分，填空题10分，计算题30分，简答题20分，综合分析题20分，满分100分。
四、教学资源1.教材：主要包括《理论力学》、《材料力学》、《机械设计》、《机械制造基础》等。
2.参考书：可根据个人需求选择，如《机械设计手册》、《机械制造工艺学》等。
3.网络资源：可关注相关专业论坛、微信公众号、在线课程等，以便了解行业动态、交流学习经验。
五、学习策略1.时间规划：合理安排学习时间，确保课程内容的系统学习。
2.重点突破：针对难点、重点内容进行深入研究，加强实践应用。
3.实践应用：参加实验、实习等实践活动，提高实际操作能力。
六、备考建议1.复习方法：总结笔记、做题、参加模拟考试等。
2.考试技巧：熟悉考试形式、时间分配、解题方法等。
3.心理调适：保持良好心态，增强信心，调整作息时间。
七、结语哈工大839机械设计基础课程对培养学生的专业素养具有重要意义。
希望大家能充分备考，发挥自己的潜力，取得优异成绩。
祝愿各位考生顺利通过考试，实现自己的目标。
