机械设计(轴系改错)

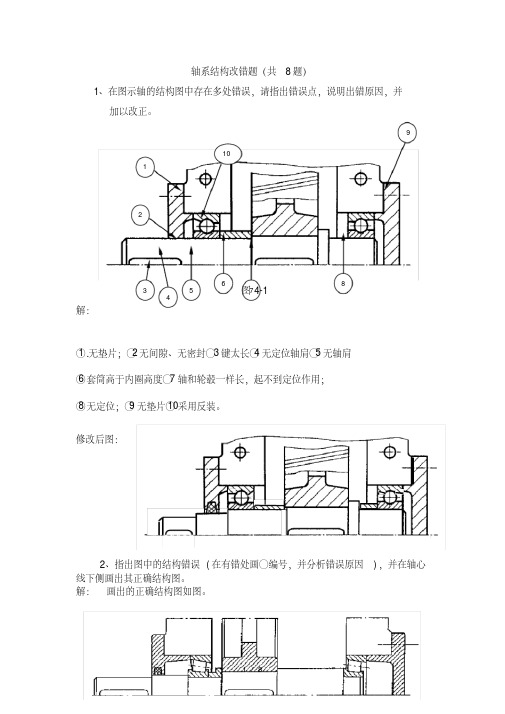

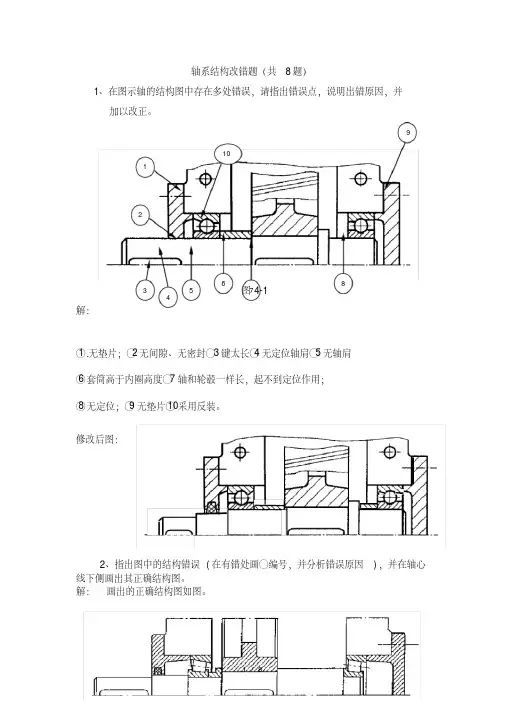

轴系结构改错题（共8题）1、在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。

图4-1 解：○1.无垫片；○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩○6套筒高于内圈高度○7轴和轮毂一样长，起不到定位作用；○8无定位；○9无垫片○10采用反装。

修改后图：2、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

解：画出的正确结构图如图。

16287354910①固定轴肩端面与轴承盖的轴向间距太小。

②轴承盖与轴之间应有间隙。

③轴承内环和套简装不上，也拆不下来。

④轴承安装方向不对。

⑤轴承外圈内与壳体内壁间应有5-8mm间距。

⑥与轮毂相配的轴段长度应小于轮毂长。

⑦轴承内圈拆不下来。

3、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

解：画出的正确结构图如图。

①轴的右端面应缩到联轴器端面内1～2mm，轴端挡圈压到联轴器端面上，与轴端面留有间隙；②联轴器与透盖不能接触，联轴器应右移；③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙；⑤右轴承内圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒内轴颈右端面应左移1～2mm；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm，轴颈右端面缩进去；⑦左轴承内圈不能被轴环全挡住，轴环左部轴径减小至内圈厚度的2／3左右；⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。

⑨轴的左端伸出轴承内圈过长，应缩短一点。

4、指出图4-2中的结构错误,轴承采用脂润滑(有错处有编号，分析错误原因,说明改正措施)。

解：1．应设密封圈并留间隙； 2．套筒不可同时接触内、外圈；3．轮毂应比轴段长1-2mm； 4．联轴器应给定位台阶；5．应有绩作用向定位； 6．此处不必卡圈固定内圈；7．轴承内圈装入应有台阶； 8．联轴器应为通孔，且应有轴端档圈固定；9．箱体端盖应有加工凸台并加垫片； 10．轴环高不能超过内圈厚度；11．键太长，套筒不能起定位作用； 12．轴承盖凸缘内应切倒角槽；13．应加挡油环。

各种轴结构改错题目轴结构改错题目：3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。

）例①一一缺少调整垫片［解］⑴缺少调整垫片⑵一一轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷一一键槽处表达不正确（应该局部剖视）⑸一一端盖孔与轴径间无间隙⑹——多一个键⑺ 齿轮左侧轴向定位不可靠⑻ 齿轮右侧无轴向定位⑼一一轴承安装方向不对（⑽ 轴承外圈定位超咼（11）——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误 合理）的原因。

（5分）⑴一一轴肩的高度超出了轴承内圈的外径；⑵一一轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置.⑸一一键的长度应该小于轴段的长度。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密圭寸问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径;②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；(2)、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

机械原理考试试题1 试指出图中结构不合理的地方，并予以改正。

1、此处应有垫片；2、轴肩太高；3、键太长；4、安装齿轮处的轴的直径应小于齿轮宽度；5、套筒直径太大，超过轴承内圈高度；6、轴承端盖此处的直径太大；7、此处应有密封圈；8、轴承左端没有定位9、此处轴太长，轴的端面与轴端挡圈应相隔2-3mm ；10、联轴器结构不合理，；11、两个键的位置应布置在同一方向，而且轴的画法有误题16-81图1、键的位置和尺寸不合适；2、轴承端盖此处的直径太大；3、此处应有密封圈；4、此处应有螺钉联接（把轴承端盖和机架联接起来）；5、此处应有垫片；6、套筒直径太大，超过轴承内圈高度；1 3 45 6 2 7 89 10 11 1 2 3 4 56 7 8 9 107、安装齿轮处的轴的直径应小于齿轮宽度；8、轴承左端没有定位9、此处应有垫片；10、此处应有螺钉联接（把轴承端盖和机架联接起来）；答：1、轴直径应是中间最大，向两头递减（拆装要求）2、左轴承的右边定位太高，不利于拆卸。

把右边轴台阶改为套筒定位。

3、轴上键槽应布置在同一直线上。

4、套筒太高，减小套筒直径5、端盖上应安装密封圈。

6、此处轴长度应小于链轮轴线长度。

7、链轮右端应采用轴端档圈固定。

8、键太长,减小键长度。

1、1.无垫片；2无间隙、无密封3键太长4无定位轴肩5无轴肩 6套筒高于内圈高度7轴和轮毂一样长，起不到定位作用；8无定位；9无垫片10采用反装。

1．两侧的轴承端盖处没有调整垫片，不能调整轴承游隙和轴系的轴向位置；(1分) 2．轴的两端轴颈过长，与端盖接触严重磨损，浪费材料和加工时间、轴承装拆麻烦；(1分)3．齿轮没有轴向定位，未将齿轮上的轴向力传到机座，应将轴承改为正装；(1分) 1 23 4 5 6 784．两轴承的内、外圈没有轴向固定，极易分离；(2分)5．两轴承的内圈高度低于套筒，轴承拆卸困难；(1分)6．两个齿轮不能共用一个键，而且键过长，三个套不能装配；(2分)7．两个齿轮间用套筒定位，不能固定齿轮与轴的相对位置，应改为轴环；(1分) 8．两齿轮的轮毂长度与轴头箱等，也使齿轮轴向定位不可靠；(1分)改正后的结构如图所示：。

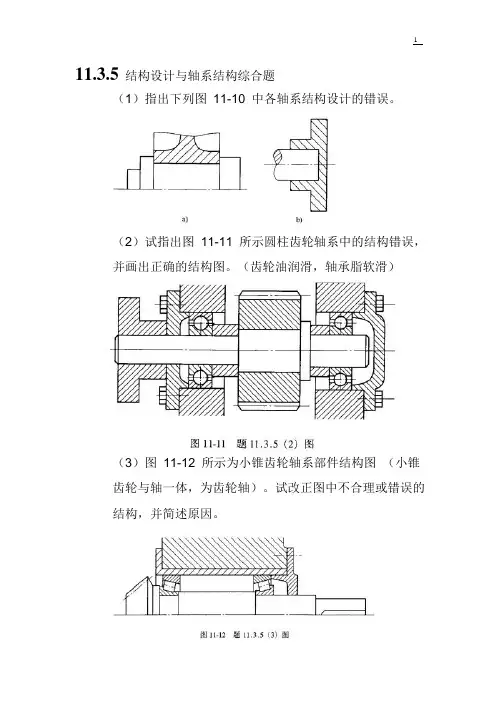

11.3.5结构设计与轴系结构综合题（1）指出下列图11-10中各轴系结构设计的错误。

（2）试指出图11-11所示圆柱齿轮轴系中的结构错误，并画出正确的结构图。

（齿轮油润滑，轴承脂软滑）（3）图11-12所示为小锥齿轮轴系部件结构图（小锥齿轮与轴一体，为齿轮轴）。

试改正图中不合理或错误的结构，并简述原因。

11.3.5（1）答图12a中轮毂两边都被轴环挡住试错误的，这样齿轮装不进去；轮毂与轴之间应有键联接，与轮毂配合段轴头长度应小于轮毂的宽度。

答图12b中联轴器应为通孔，与轴头间应有键联接；轴应有台阶靠住联轴器端面，试联轴器轴向定位。

（2）见答图13。

（3）答（见答图14）Ⅰ右轴承内圈右端面是固定面,可用圆螺母加止动垫片,螺纹外径略小于轴承内径；Ⅱ轴上所加螺纹段右边一段轴段穿过透盖,该段轴径应小于螺纹内径；Ⅲ透盖与轴之间应有间隙,且应有密封毡圈；Ⅳ两轴承内圈之间的轴径应小于轴承内径；Ⅴ两轴承外圈之间的套筒内径应小于轴承外径；形成轴承外圈定位凸肩；Ⅵ左轴承内圈左侧轴肩过高，应减至内圈高的2/3左右；Ⅶ套杯凸缘不应在左边，应在右边；Ⅷ箱体孔的中部直径应加大，以减少精加工面；Ⅸ透盖与套杯配合段过长，透盖与右轴承外圈之间应右较大的间隙；Ⅹ套杯凸缘与箱体间应有调整垫片、套杯凸缘与透盖间应有调整垫片；Ⅺ轴的右端及透盖外圆外侧应有倒角。

13B01 指出如图1-13-4、图1-13-5所示齿轮系结构中标号处的错误性质，轴承用油脂润滑。

13B01答：图1-13-4答案：1. 应设密封圈并留有间隙2. 套筒不可同时接触内、外圈3. 轮毂应比轴段长1~2mm4. 联轴器应给定位台阶5. 应有键作周向定位6. 此处不必卡圈固定内圈7. 轴承内圈装入应有台阶8. 联轴器应为通孔，且应有轴端挡圈固定9. 箱体装盖应有加工凸台并加垫片10. 轴环高不能超过内圈厚度11. 键太长，套筒不可起定位12. 轴承盖凸缘内应切倒角槽13. 应加挡油圈图1-13-5答案：1. 轴承外圈端线未画出2. 齿轮左端面无轴向固定，如可加套筒3. 螺钉联接画法错误4. 抽上两键槽应位于一条线上5. 齿轮啮合处画法错误6.轴承外圈线漏画7.止口不易加工没必要8.轴和内圈无定位台阶9.轴段应比轮宽短1~2mm10.轴段应短于半联宽度，以便压紧11.应有加工凸台于垫片12.应加密封圈、并留间隙13.轴环右端不应超过内圈高的2/314.应有加工凸台与垫片15.端盖右端中部应下凹加工16.座孔处应有甩油环17.齿轮右端面无轴向定位，应加定位轴肩18.为便于加工与安装，应做成阶梯轴13B02 如图1-13-6所示齿轮轴系结构图，一直轴承用脂润滑，试找出图1-13-6中设计上的错误，并加以改正。

机械设计结构改错题经典10题（2020.03）1．图示为轴承面对面安装的轴系结构，指出轴系结构中不少于10处的错误。

注：润滑方式、倒角和圆角不考虑。

解：１、缺少调整垫片２、４箱体上非加工面应低于加工面；３、右轴承装反了；５、缺少调整垫片；６、缺轴端挡板；７、缺键联接；８、透盖与轴之间应有间隙；９、缺毡圈油封；１０、轴承左边轴径应小于轴承内经；１１、装齿轮轴段长应小于轮毂宽。

2 图示为小锥齿轮轴系部件结构图，齿轮采用油润滑，轴承为脂润滑。

指出途中不合理或错误的结构，在图中用序号标出，并按序号简要说明错误原因。

解：说明：①没有必要设圆螺母及轴上螺纹轴头，因齿轮上F a向右；②锥齿轮孔键槽是通的，以便于加工，且槽底与键顶面间有间隙；③轴环外径太大，应低于轴承内圈1/3厚，以方便内圈拆卸；④两轴承内圈之间的轴外径小于轴承内径，以使左轴承能装人；⑤两轴承外圈之间的套杯内径应小于轴承外径，以便于轴承定位；⑥透盖左端面与轴承外圈端面问应留间隙，以避免干涉；⑦套杯应加端环，端环左端面应加调整垫片，以调整轴系位置；⑧套杯右端面与端盖间应加密封垫，起密封作用；⑨轴用弹性挡圈改为圆螺母及防松垫片（轴上制螺纹及槽），用以调整轴承的游隙；⑩端盖内孔应加毡圈油封，起密封作用，端盖与轴间应有间隙；11 轴上螺纹右边轴径应小于螺纹外径，以方便装配；12 此处应设轴肩，对轴上零件起轴向定位作用；13 轴上两个键槽应处同一母线上，以方便加工。

3．指出轴系零部件结构中的错误，并说明错误原因。

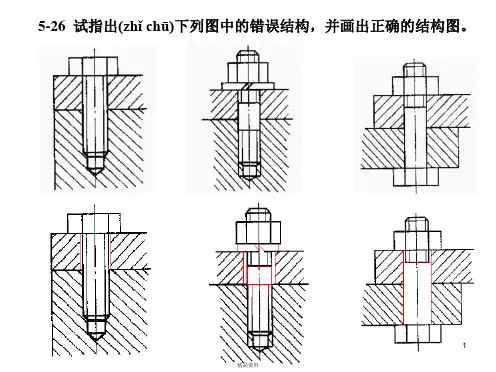

解：1 轴上两个平键应在同一母线上；2 齿轮的联接平键长度不能超出联接轴段长；3 轴右端的轴用弹性挡圈没必要，轴可缩短；4 轴环将右轴承左端内圈全挡住了、无法拆卸，轴肩要降低到内圈外径下1/3召处；5 两个轴承端盖与箱体间应有调整垫片；6 箱体上不加工的毛坯面应比加工面低（2 处）；7 螺钉联接多处错误：①箱体上是盲螺孔，不是光孔；②螺孔有效深度应大于螺钉拧入深度；③底孔深度应大于螺纹孔深度；④弹簧垫圈开口方向画反了。

机械设计基础练习题1、用于联结的螺纹牙型是。

a.三角型，b.矩型，c.梯型。

2、键16X100表示。

a.圆头平键高是16mm，b，方头平键宽是16mm，c,圆头平键宽是16mm。

3、M18表示螺纹是18mm。

a中径，b大径，c小径。

4、V带B—1400表示带的长度是1400mm。

a 有效,b 基准c 圆周5、滚动轴承6310/P5的6是表示。

a圆柱滚子轴承，b深沟球轴承，c推力球轴承。

6、在联轴器的选用中，两轴对中性好，转速较低可用，转速高，有振动，可用。

a,弹性柱销联轴器，b凸缘联轴器，c万向联轴器。

7、齿轮或减速箱的轴最常用材料是，柴油机机体最常用的材料是，曲轴的材料是，滚动轴承内外圈的材料是，轴瓦的常用材料是。

a.HTb.QTc.45d.GC r15e.ZC h S n P b11--6。

8、V带的张紧轮应布置在。

a紧边内侧，b松边外侧，c松边内侧。

9、直齿圆柱齿轮、三角带、蜗轮蜗杆传动中，效率最高的是，最低的是，没有准确传动比的是。

a直齿圆柱齿轮传动，b三角带传动，c蜗轮蜗杆传动。

11、自行车前轮轴是，后轮轴是，主动链轮轴是。

a心轴，b转轴，c传动轴。

12、螺纹联接件弹簧垫圈的作用是。

a 防松，b预紧，c自锁二、填空题1、机械是。

2、失效是指。

3、弹性滑动是指。

4、V带传动的有效拉力F与，，有关。

5、渐开线直齿圆柱齿轮的正确啮合条件是，。

连续传动条件是。

6、切削渐开线齿轮常用的方法为，。

用滚刀加工渐开线标准直齿圆柱齿轮不根切的最少齿数为。

7、齿轮常见的失效形式有，，，，。

9、闭式齿轮传动当采用浸油润滑时，齿轮浸入油池中的深度至少为。

10、联轴器的功用是。

11、离合器的功用是。

1.单项选择题(每题有4个备选项，其中只有1个为正确答案。

)(1)在各种机器中都经常使用的零件称为__A__零件。

)A通用B专用C标准D常用(2)组成机械的各个相对运动的实物称为___C_。

)A零件B部件C构件D配件(3)机械中不可拆卸的制造单元体称为__A__。

机械设计基础系列练习三解（轴结构图改错）班级：学号：姓名：1、CXN p119: 如图为一轴系结构图，试确定其中的结构错误，并画出正确结构图。

15%解：（1）对于锥面定位，必须压紧，所以应缩短轴段（可视为两处错误）；（2）锥面定位的轴向和周向定位均为圆锥面，挡圈不可接触锥面轴上零件；（3）套筒同时接触动、静面（去除套筒后，2、3错误同时去除）；（4）轴承透盖与轴伸出段没有间隙，且图中缺少密封装置；（5）应加调整垫片；（6）轴承无法装人，轴上零件的定位不能两端都用轴肩（轴环）；（7）轴承无法拆下，应降低轴肩；（8）轴段应缩短以保证可靠定位（此处的套筒最好是阶梯形的，但可以不认为是错误）；（9）键过长，不但安装困难而且会削弱轴的强度；（10）滚动轴承方向装反，角接触轴承需成对安装；（11）应加调整垫片；（12）应制出凸台以减少加工面；（13）应加螺钉固定（可用中心线简化表示）；（14）此处不需密封。

2、CXN P186: 图示轴结构设计图中各箭头指处有错误，请指出各处存在的错误，提出相应的改进措施。

15%解：1处：轴承盖应制成与轴承孔相配合的圆筒抵牢左轴承外圈；2处：轴环过高与左轴承外圈相碰，左轴承拆卸困难，环直径应低于左轴承内圈；3处：键长超过轮毂应缩短；4处：与齿轮孔相配轴头长应缩到孔内；5处：轴承盖同时抵牢有轴承外圈和内圈，应做成筒状不与轴承内圈相接触；6处：轴承盖孔和轴应有间隙并加以密封，且轴径应小于轴承内孔以便装拆；7处：联轴器未靠紧轴肩定位；8处：应设置键联接。

3、CXN p193:按示例①所示，指出图中轴系结构的另外8个错误。

(注：轴承支承型式为两端固定，其润滑方式不考虑，倒角和圆角忽略不计)示例①一轴承外圈无轴向固定。

①右轴承外圈无轴向固定；②套筒作成阶梯形，低于轴承内圈的一端抵紧轴承；③轴头长应小于齿轮轮毂宽度；④键长应短于轴头长度；⑤轴肩高于左轴承内圈；⑥左轴承外圈无轴向固定；⑦套筒抵紧左轴承盖严重错误，应取消套筒，轴伸出处作小一段阶梯使左面齿轮轴肩定位；⑧键太长，应在左齿轮轮毂内；⑧箱体应有凸台减少与右轴承盖接触的加工面；⑩轴上弹性挡圈无作用应取消。
