焊缝符号表示方法.完整版ppt资料

焊缝符号表示方法.完整版ppt资料


补充符号见表4所示，它是用来补充说明有关焊缝或接头的某
些特征〔如外表形状、衬垫、焊缝分布、施焊地点等〕。
表4
交错焊缝的定义是“表示焊缝由一组交错断续的相同焊缝组成〞。 表4 为便于记忆采用分项比照列成表6。 〔10〕角焊缝的尺寸在焊缝符号上的标注 当箭头线指向焊缝的另一侧时，根本符号应标注在基准线的虚线侧，如图5c中的V形焊缝的标注以及图6中下方的角焊缝。 图1 常见的焊缝接头和焊缝形式 图2表示四周有焊缝 “ 〞的用法 其中以电弧焊应用最广。 〔9〕标注比照
焊接定义 焊接是将零件的连接处加热熔化，或者加热加压熔化〔用或不用填充材料〕，
使连接处熔合为一体的制造工艺，焊接属于不可拆连接。
常用的焊接方法有电弧焊、电阻焊、气焊、钎焊。其中以电弧焊
应用最广。

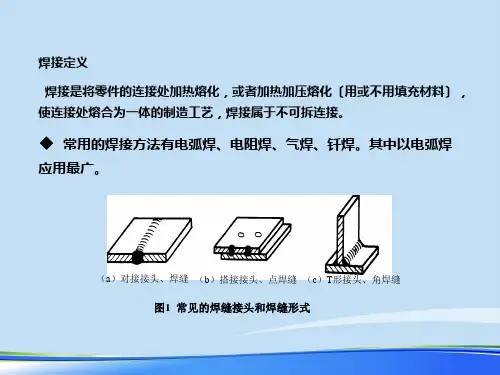

（a）对接接头、焊缝 （b）搭接接头、点焊缝 （c）T形接头、角焊缝
图1 常见的焊缝接头和焊缝形式
焊缝的表示方法
〔4〕基准线的虚线也可以画在基准线实线的上方，如图5c所示。
〔5〕当箭头线直接指向焊缝时，根本符号应标注在实线侧， 如图6中的角焊缝符号。当箭头线指向焊缝的另一侧时，根 本符号应标注在基准线的虚线侧，如图5c中的V形焊缝的标 注以及图6中下方的角焊缝。
图6 基本符号相对基准线的位置（双角焊缝）
〔6〕标注对称焊缝和双面焊缝时，基准线中的虚线可省略。如图7、 8所示。
所形成的焊缝〞。 槽焊缝的定义是“两板相叠，其中一块开长孔，在长孔中焊接两板的
焊缝〞。 此处在圆孔和长孔内的焊接是指填焊。假设是在圆孔或长孔内焊角焊
缝不称塞(槽)焊缝。
图18 塞 焊
图19 槽 焊
〔13〕在同一图样中，当假设干条焊缝的坡口尺寸和焊缝符号均相同时，可采用图 20的方法集中标注；当这些焊缝同时在接头中的位置均相同时，也可采用在焊缝符 号尾部加注相同焊缝数量的方法简化标注，但其他型式的焊缝，仍需分别标注，如 图21所示。
焊缝符号及标注方法课件

焊缝符号及标注方法课件


通过智能化技术，可以实现对 焊接过程的实时监控和调整， 确保焊接结果的稳定性和一致 性。
智能化焊接工艺设计还可以为 新产品的研发和生产提供技术 支持，缩短产品研发周期。
焊缝符号及标注的国际化标准
焊缝符号及标注的国际化标准可 以促进国际间的技术交流和合作
，提高焊接技术的整体水平。
通过统一的标准，可以简化技术 交流的过程，提高工作效率。
三角形焊缝符号
总结词
三角形焊缝符号表示三角形焊缝。
详细描述
三角形焊缝符号用于标注三角形焊缝，符号的三条边分别代表三个方向的焊接， 常用于表示三面围焊的焊缝。该符号可以单独使用，也可以与其他符号组合使用 。
矩形焊缝符号
总结词
矩形焊缝符号表示矩形或方形焊缝。
详细描述
矩形焊缝符号用于标注矩形或方形焊缝，符号中包含一个矩形框，框内可以填充相应的颜色或文字以标识焊缝类 型或规格。该符号通常用于标注板材对接或角接的焊接。
02 03
详细描述
焊缝符号及标注不规范包括符号使用不当、标注模糊不清、尺寸标注不 完整等问题。这些问题会导致焊工对焊接要求理解不清，从而影响焊接 质量。
解决方案
统一规定焊缝符号及标注方法，明确各类符号和标注的用途和含义，确 保准确无误地传达焊接要求。同时，加强焊工培训和技能考核，提高其 对焊缝符号及标注的理解能力。
和维护，防止污染和损坏。
焊缝符号及标注遗漏问题
总结词
焊缝符号及标注遗漏会导致焊接要求无法准确传达，影响 焊接质量和结构安全性。
详细描述
造成焊缝符号及标注遗漏的原因包括设计图纸缺失、标注 时疏忽等。这些问题会导致焊工对焊接要求理解不全，从 而影响焊接质量和结构安全性。
解决方案
焊接符号的详细解释PPT实用课件

焊接符号的详细解释PPT实用课件

对于常用的焊接符号，可以在选择基本参数以后，起名保存，如起名“角焊缝”，按下保存按钮即可，这样以后在标注同类型的焊接
只选基本符号即可。 符号时，只需在动态工具栏的下拉菜单中选择对应的名称即可进行标注，标注后可用修改属性的方法修改标注的参数（右键单击对应
的焊接符号，选择“属性”即可弹出图7-39所示的对话框）。
图7-31 焊缝的指引线
应 当 选 择 虚 线 的 位 置 ， 并 图7-36 焊接尺寸符号及意义
焊接图应将焊接件的结构和焊接有关的技术参数表示清楚。
选
择
对
话
框
右
Байду номын сангаас
侧
的
符
号
位
置
“ 下 ” ， 标 注 另 一 侧 的 焊 缝 符 号 及 数 值 。 对 于 对 称 焊 缝 ， 国家标准中规定了焊缝的种类、画法、符号、尺寸标注方法以及焊缝标注方法。
常用的焊接方法有电弧焊、电阻焊、气焊、钎焊。
如其果中焊 以缝电的弧左焊侧应在没用有最S任广o何。l标i注d又E无其d它g说e明中时，，说明选对接择焊缝工要完程全焊图透。工具栏上的焊接符号图标将
弹出图7-39所示的对话框，选择对应的项目，按下“确定”即 （4）、基准线的虚线也可以画在基准线实线的上方，如图7-32c所示。
图7-38 CAXA电子图板的焊接符号标注
图7-38中包含了焊接符号中的基本符号、辅助符号、
补充符号，使用时直接点击的图标，并在相应的尺寸编辑
图7-33 框基本中符号输相对基入准线焊的位缝置（尺双角寸焊缝数） 值，按下对话框中的“确定”即可进
行 标 注 。 如 果 箭 头 线 两 侧 都 有 焊 接 符 号 ， 两 侧 焊 接 符 号 相 （6）、标注对称焊缝和双面焊缝时，基准线中的虚线可省略。
焊缝符号及标注方法课件

焊缝符号及标注方法课件

的发展和创新。
THANKS
感谢观看
焊缝符号在工业领域的应用前景
扩大应用范围
随着技术的发展和标准的完善， 焊缝符号的应用范围将进一步扩 大，涵盖更多的工业领域和焊接
场景。
提高生产效率
焊缝符号的准确标注和识别将有 助于提高生产效率，降低生产成 本，提升工业生产的整体效益。
促进技术交流
统一的焊缝符号标注标准将促进 技术交流和合作，推动焊接技术
在解读焊缝符号时，应注意其细节部分，以避免误解或错误解读。
结合实际应用情况
在解读焊缝符号时，应结合实际应用情况，以便更好地理解和应用 。
04
焊缝符号的标准与规范
国际标准与规范
国际焊接协会（ISO）标准
ISO 5817、ISO 10547等，规定了焊缝符号的统一表示方法，适用于国际范围 内的焊接工艺和焊缝质量要求。
国际标准组织（ISO）标准
ISO 2553、ISO 14406等，规定了焊接工艺文件的标准格式和焊缝符号的标注 方法，为全球范围内的焊接工艺和焊缝质量提供了统一的规范。
国家标准与规范
美国焊接协会（AWS）标准
AWS D1.1、AWS D1.2等，是美国焊接行业的国家标准，规 定了焊缝符号的表示方法和标注要求，适用于美国及北美地 区的焊接工艺和焊缝质量要求。
中国国家标准
GB/T 324、GB/T 12467等，中国国家标准的焊缝符号表示 方法和标注要求，适用于中国范围内的焊接工艺和焊缝质量 要求。
企业标准与规范
企业可以根据自身特点和需求，制定 符合企业实际情况的焊缝符号表示方 法和标注规范，以确保企业内部焊接 工艺和焊缝质量的统一性和可靠性。
企业标准与规范通常是在国际、国家 标准与规范的基础上进行细化和补充 ，以便更好地适应企业的生产和技术 要求。
焊缝符号及标注方法课件PPT

焊缝符号及标注方法课件PPT


7
焊接基础知识培训
3、补充符号
补充符号是为了补充说明焊缝的某些特征而 采用的符号，共有5个。
2021/3/10
8
焊接基础知识培训
补充符号的应用举例如下：
2021/3/10
9
焊接基础知识培训
4、指引线及标注基准
指引线由箭头线和两条基准线（一条实线、 一条虚线）组成。
2021/3/10
10
焊接基础知识培训

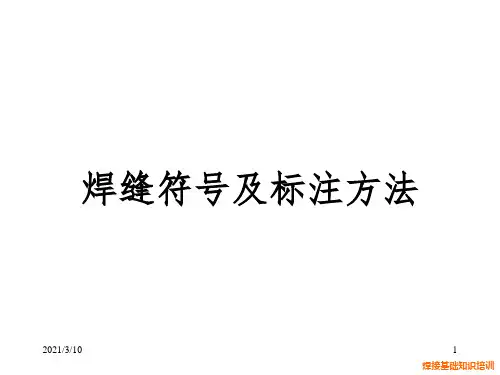

焊缝符号及标注方法
2021/3/10
1
焊接基础知识培训
焊缝符号
焊缝符号一般由基本符号和指引线组成，传 达了焊缝的基本信息，属于必须标注的内容。此 外，在必要时还应加上辅助符号、补充符号、焊 缝尺寸符号等。
2021/3/10
2
焊接基础知识培训
1、基本符号
焊缝基本符号是表示焊缝横断面形状的符号， 共有13个。
相同焊缝数量符号标在尾部。
需要标注的尺寸数据较多时，可在数据前增
加相应的尺寸符号。
2021/3/10
16
焊接基础知识培训
焊缝尺寸标注示例：
2021/3/10
17
焊接基础知识培训
断续焊缝标注示例：
2021/3/10
18
焊接号右侧无任何标注且无其它说明时，表
示要求焊缝沿整个长度连续焊好。如左图表示角焊 缝在全长度上连续焊好，焊角尺寸4mm。
2021/3/10
3
焊接基础知识培训
2021/3/10
4
焊接基础知识培训
2021/3/10
5
焊接基础知识培训
2、辅助符号
辅助符号是表示焊缝表面形状特征的符号。 辅助符号有3个。
2021/3/10
焊接符号标准课件PPT

焊接符号标准课件PPT


2021/3/10
21
例2：
表示：焊点直径5，焊点数量10，间隔30。
2021/3/10
22
例3：
表示：焊高为3，周围满焊，采用CO2气体保护焊 进行接，共有5处。
2021/3/10
23
例4：
表示：焊高为3，斜V形坡口，焊缝表面磨平，焊缝 长30，共5段，采用CO2气体保护焊进行焊接。
2021/3/10
E区：标注补充符号中的三面焊缝符号；
2021/3/10
18
F区：标注补充符号中的现场焊缝符号和周围焊缝符号； G区：标注补充符号中的尾部符号，在尾部符号后标注相 同焊缝条数N值，焊接方法代号、焊缝质量和检测要求。
四、常用焊接方法在图样的表示代号：
见下表
2021/3/10
19
代号 135 21 141 131 23
3 2
焊接方法
MAG焊（CO2） 点焊 TIG焊 MIG焊 凸焊 气焊 电阻焊
代号 111 114 12 25 952 751 155
焊接方法
手弧焊（涂料焊条）
药芯焊丝电弧 焊
埋弧焊 电阻对焊
烙铁软钎焊
激光焊
等离子弧MIG焊
2021/3/10
20
五、举例：（例1）
表示：焊高3，交错焊接，焊缝长50，间隔30，现 场配焊。
七． 四、 焊脚尺寸：
八．
在角焊缝的横截面中画出的最大的等腰直角三角形中直角边的
长度。
九． 五、 焊脚：
一○． 在脚焊缝的横截面中，从一个直角面上的焊趾到另一个直角面 表面的最小距离。
2021/3/10
9
六、熔深： 在焊接接头的横截面上，母材或前道焊缝熔化的深度；
焊缝的符号表示方法-PPT精选

焊缝的符号表示方法-PPT精选

1.4 為了方便，允許制定專門的說明書或技術條件 用以說明焊縫尺寸和焊接工藝等內容。必要時也 可在焊縫符號中表示這些內容。
2020/7/26
二 焊縫基本符號
焊縫基本符號是表示焊縫橫截面形狀的符號見表1
2020/7/26
二 焊縫基本符號
2020/7/26
二 焊縫基本符號
2020/7/26
二 焊縫基本符號
2020/7/26
五 焊縫符號在圖樣上的位置
2020/7/26
六 焊缝尺寸符号及其标注位置
基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表6
2020/7/26
六 焊缝尺寸符号及其标注位置
2020/7/26
六 焊缝尺寸符号及其标注位置
焊縫尺寸符號及資料的標注原則如圖7。 a．焊縫橫截面上的尺寸標在基本符號的左側； b．焊縫長度方向尺寸標在基本符號的右側； c．坡口角度，坡口面角度、根部間隙等尺寸標在基本符號 的上側或下側； d．相同焊縫數量符號標在尾部； e．當需要標注的尺寸資料較多又不易分辨時，可在資料前 面 增加相應的尺寸符號。 當箭頭線方向變化時，上述原則不變。
• 三、考核及驗收方式: • 通過考試方式進行驗收.
2020/7/26
Outline
1 焊縫符號表示法一般規則 2 焊縫基本符號 3 焊縫輔助符號 4 焊縫補充符號 5 焊縫符號在圖樣上的位置 6 焊缝尺寸符号及其标注位置 7 常用材料的焊接性 8 焊接件設計注意事項 9 常见焊缝缺陷
2020/7/26
2020/7/26
九 常见焊缝缺陷
9.1 裂紋
在焊接應力及其它致脆因素共同作用下，焊接接頭中局部地區的金 屬原子結合力遭到破壞而形成的新介面而產生的縫隙. 裂紋端部形 狀尖銳，應力集中嚴重，對承受交變和衝擊載荷、靜拉力影響較大， 是焊縫中最危險的缺陷。按起產生的原因可分為冷裂紋、熱裂紋和 熱裂紋等。 其產生的主要原因是： 對大厚工件選用預熱溫度和焊後緩冷措施不合適。 焊材選用不合適。 焊接接頭剛性大，工藝不合理。 焊接規範選擇不當。
焊接符号标注培训课件ppt

焊接符号标注培训课件ppt

加相应的尺寸符号。（见图例）
11
焊缝尺寸符号标注示例：
文件标题
12
文件标题
13
文件标题
引出线：引出线通常是由带有箭头的指引线（简称箭头线）和两条 基准线（一条为实线，另一条为虚线）两部分组成。（见下图）
注解：基准线的虚线可以画在基准线的实线下侧或上侧，一般基准线应 与图样的底边平行，特殊条件下也可与底边垂直。
16
焊缝符号标注实例
文件标题
17
文件标题
18
文标题
注：确定焊缝位置的尺寸不在焊缝符号中给出而是将其标注在图样上
19
文件标题
20
文件标题
21
文件标题
22
文件标题
23
文件标题
24
谢谢大家！
焊缝符号标注
焊缝符号的主要组成部分
• 1、基本符号 • 2、辅助符号 • 3、补充符号 • 4、焊缝尺寸符号 • 5、引出线
文件标题
2
文件标题
1、基本符号：基本符号是表示焊缝横剖面形状的符号， 它采用近似于焊缝横剖面形状来表示。（见下表图例）
3
文件标题
4
文件标题
2、辅助符号：辅助符号是表示对焊缝的辅助要求的符号（见下表图 例）
14
文件标题
指引线、基本符号与焊缝位置关系
基本符号在指引线上的标注位置与焊缝位置之间的关系应遵循以下原则： （见下图例）
1、如果焊缝在接头的箭头侧，则将基本符号标注在基准线的实线侧。 2、如果焊缝在接头的非箭头侧，则将基本符号标注在基准线的虚线侧
15
文件标题
焊缝图示法：
焊缝在图样视图中可以用粗实线或细实线来表示，在焊缝端面视图中， 可以用粗实线或细实线绘出焊缝轮廓，在剖视图中，通常将焊缝区域 涂黑来表示。（见下面图例）

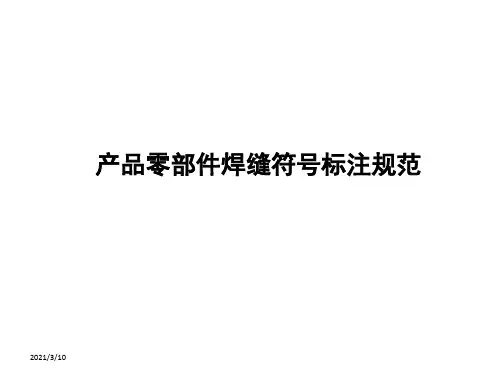

焊缝符号标注规范PPT演示文稿

焊缝符号标注规范PPT演示文稿


谢谢您的关注！
2021/3/10
相同焊 缝数量 标注在 尾部
2021/3/10
1、横向尺寸标注在基本符号的左侧； 2、纵向尺寸标注在基本符号的右侧； 3、坡口角度、坡口面角度、根部间隙标注在基本符号 的上侧或下侧； 4、相同焊缝数量标注在尾部； 5、当箭头线方向改变时，上述规则不变。
2021/3/10
3、补充符号
2021/3/10
2021/3/10
塞焊缝的定义是“两零件相叠，其中一块开圆孔， 在圆孔中焊接两板所形成的焊缝”。
2021/3/10
槽焊缝的定义是“两板相叠，其中一块开长孔，在 长孔中焊接两板的焊缝”。
2021/3/10
注意：此处在圆孔和长孔内的焊接是指填焊。 若是在圆孔或长孔内焊角焊缝不称塞(槽)焊缝。
2021/3/10
件1 件2
在技术图样上产生 “焊缝符号”标注
2021/3/10
焊缝
焊缝：是指焊 件经焊接后所 形成的结合部 分。
二、焊缝标注种类
技术制图方法和焊缝符号标注法
推荐采用焊缝符号标注方法
2021/3/10
三、技术制图方法和焊缝符号法介绍
简易视图
简易视图
剖视图
轴测图
2021/3/10
放大图
焊缝端面视图（细 实线表示坡口形状
喇叭口处 端部卷边处
卷边焊缝和喇叭形焊缝区别：
1、卷边焊缝的熔焊区是在焊件端部卷边处；
2、喇叭形焊缝的熔焊区是在卷边的根部喇叭口处。
3、另外还有单边喇叭口
视图如下页
2021/3/10
2021/3/10
2、尺寸符号及标注规则
2021/3/10
2021/3/10
横向尺寸
焊缝符号表示法-高清附图PPT

焊缝符号表示法-高清附图PPT

本要素。焊缝的准确位置通常由基本符号 和指引线之间的相对位置决定，具体位置 包括： —— 箭头线的位置 —— 基准线的位置 —— 基本符号的位置
GB/T 324-2008
2、指引线 指引线由箭头线和基准线（实线和虚线）
组成，见图
箭头线
基准线（实线）
基准线（虚线）
GB/T 324-2008
3、箭头线 箭头直接指向的接头侧为“接头的箭头
3 15X10 (350) 3 15X10 (350)
图2注：表示角焊缝在箭头所指侧，焊角尺 寸2mm，焊缝长度10mm，间隔为200mm。
图3注：表示双面交错断续角焊缝，加强筋 的两侧均有焊缝，焊角尺寸3mm, 共15段,每段 长10mm,间隔350mm。
GB/T 324-2008
•
单边喇叭形焊缝，常应用于方钢管和薄板之
5
GB/T 324-2008
• 三面焊接符号，表示三面带有焊缝，常用于 连接板的焊接。如图7所示。
5
尾部符号，在该符号后面标注一个数字，表 示有几条焊缝的坡口尺寸和焊缝符号完全相同。 如图8所示。
3 2X20
4条
1、一般要求 必要时，可以在焊缝符号中标注尺寸，
如：焊高、坡口角度、坡口深度等。 如果复杂的坡口尺寸标注容易产生误解，
应采用示意图标注。
2、尺寸符号
符号
名称
a
坡口角度
β
坡口面角度
p
钝边
GB/T 324-2008
示意图
a
β
符号
名称
H 坡口深度
K 焊脚尺寸
d 塞焊：直径
n 焊缝段数
K H
示意图
GB/T 324-2008
侧”，与之相对的则为“接头的非箭头侧”。 见图
焊缝符号表示方法 ppt课件

焊缝符号表示方法 ppt课件


pp表面形状的符号，如凸起或凹下
等；
表3 焊缝的辅助符号
ppt课件
6
补充符号见表4所示，它是用来补充说明有关焊缝或接头的某 些特征（如表面形状、衬垫、焊缝分布、施焊地点等）。
表4
ppt课件
7
补充符号运用示例
图2表示四周有焊缝 “ ”的用法
ppt课件
8
图1 常见的焊缝接头和焊缝形式
ppt课件
2
焊缝的表示方法 （1）焊缝的结构形式用焊缝代号来表示，焊缝代号主要由：基本符 号、辅助符号、补充符号、指引线和焊缝尺寸等组成。
常见焊缝的基本符号如表1所示，它是用来说明焊缝横截面的基本 形状或特征。
ppt课件
3
表1 常用焊缝基本符号
ppt课件
4
表2基本符号的应用
表示法.pdf
ppt课件
25
谢谢
ppt课件
26
22
（12）塞(槽)焊缝的应用
塞焊缝的定义是“两零件相叠，其中一块开圆孔，在圆孔中焊接两板所形成 的焊缝”。
槽焊缝的定义是“两板相叠，其中一块开长孔，在长孔中焊接两板的焊缝”。 此处在圆孔和长孔内的焊接是指填焊。若是在圆孔或长孔内焊角焊缝不称塞 (槽)焊缝。
图18 塞 焊
图19 槽 焊
ppt课件
23

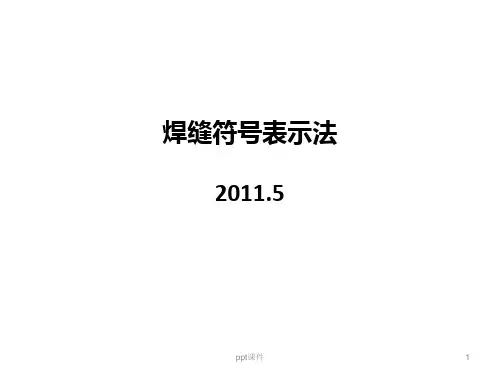

焊缝符号表示法 2011.5
ppt课件
1
焊接定义
焊接是将零件的连接处加热熔化，或者加热加压熔化（用或不用填 充材料），使连接处熔合为一体的制造工艺，焊接属于不可拆连接。
常用的焊接方法有电弧焊、电阻焊、气焊、钎焊。其中以电弧焊
应用最广。
（a）对接接头、焊缝 （b）搭接接头、点焊缝 （c）T形接头、角焊缝
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
基本符号（共13个）：卷边焊缝、I形焊缝、 V形焊缝、单边V形焊缝、带钝边V形焊缝、 带钝边单边V形焊缝、带钝边U形焊缝、带 钝边J形焊缝、封底焊缝、角焊缝、塞焊缝 或槽焊缝、点焊、缝焊缝 辅助符号（3个）：平面符号、凹面符号和 凸面符号。
