CAD中焊缝符号

常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

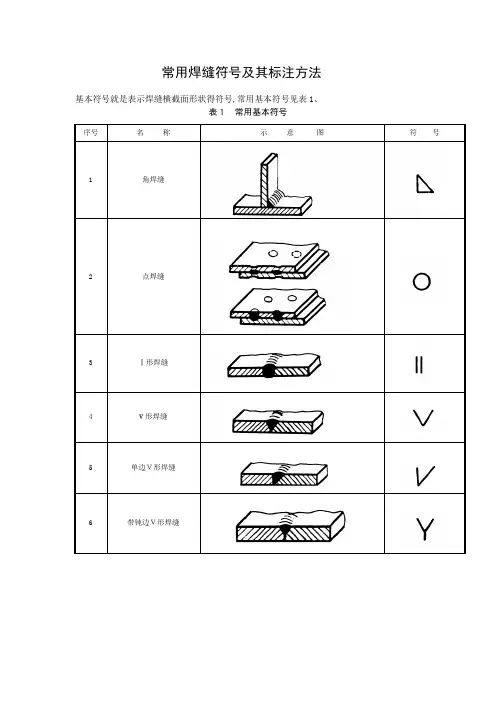

表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。

4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。

4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号 （同上述三面焊缝符号）标注焊接方法及处数N 等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度c SⅠ形焊缝 焊缝宽为c 焊缝厚为S3熔核直径d塞焊缝 熔核直径d点焊缝 焊点直径d4 焊缝间距 e角焊缝 焊脚尺寸为K焊缝长度为l 焊缝间距为e 焊缝段(点)数n5 焊缝长度l 6 焊缝段(点)数 n7 相同焊缝处数 d角焊缝 焊脚尺寸为K相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

常用焊缝符号及其标注方法基本符号就是表示焊缝横截面形状得符号,常用基本符号见表1。

表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝５单边V形焊缝6 带钝边V形焊缝7 缝焊缝序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4、1、２在焊接标注时,焊缝得基本符号必须标注。

４、1、3 对于需要开坡口得焊缝,当设计对坡口形状有特殊要求时,则应在技术图样中画出焊缝坡口得断面图,并明确各项要求;设计对坡口形状无特殊要求时,则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4、2 辅助符号4、2、1 辅助符号就是表示焊缝表面形状特征得符号,见表2。

表2 辅助符号序号名称示意图符号标注示例说明１平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4、2、2 对焊缝得表面无要求时,则不标注辅助符号。

4、3 补充符号4、３、1 补充符号就是为了补充说明焊缝得某些特征而采用得符号，见表３。

４、3、2 当焊缝具有表3所列特征时，则必须标注相应得补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号V形对接焊缝,底面有垫板２三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号(同上述三面焊缝符号) 标注焊接方法及处数N等说明4、4 尺寸符号４、4、1 常用尺寸符号见表４,表中各尺寸符号,在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K2 焊缝宽度焊缝厚度ｃSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d 点焊缝焊点直径d４焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为ｌ焊缝间距为e焊缝段(点）数n ５焊缝长度ｌ６焊缝段（点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为Ｋ相同焊缝处数为N4、4、2 确定焊缝位置得尺寸不在焊缝符号中给出,而就是将其标注在图样上。

常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表1 常用基本符号序号名称示意图符号1角焊缝2点焊缝3Ⅰ形焊缝4V形焊缝5单边V形焊缝6带钝边V形焊缝7缝焊缝表1（完）常用基本符号序号名称示意图符号8塞焊缝或槽焊缝9封底焊缝10喇叭形焊缝11单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。

4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明1平面符号平面V形对接焊缝一般通过加工保证2凹面符号凹面角焊缝3凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。

4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1带垫板符号V形对接焊缝，底面有垫板2三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3周围焊缝符号沿工件周围施角焊缝4尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3熔核直径d 塞焊缝熔核直径d点焊缝焊点直径d4焊缝间距e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n 5焊缝长度l6焊缝段(点)数n7相同焊缝处数d角焊缝焊脚尺寸为K相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

CAD焊接图纸符号标注图解示例焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。

焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。

一、焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。

常用焊接方法代号见表3-9所示。

如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。

例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。

焊缝符号和焊接方法代号标注示例见图3-21所示。

该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

二、焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

4、当为双面对称焊缝时。

基准线可不加虚线。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

焊接标注大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等.焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》(ANSI/AWS A2.4）规程中有详细说明。

焊接符号包含许多信息，而且相当复杂,实际生产中大多数的焊接设计人员只是使用了其中很少一部分.符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。

接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等.问题2：焊接符号由哪些单元组成？答：一个焊接符号可以包括如下单元。

参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他.参考线和箭头问题3:参考线是什么？答:参考线是构成一个焊接符号的基础，由水平位置的划线组成。

参考线必须画在靠近所要表示的焊接接头符号的旁边。

每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。

水平参考线及焊接符号单元的位置如图1所示。

问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。

典型焊接符号显示出各种定位焊缝的一些信息，包括如下。

①尾缀T 只用于特殊的焊缝，例如,焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。

如果没有参考意义或无须规范，尾缀可以省略。

②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。

③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。

有效尺寸的尺度标在圆括号内,无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。

④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。

常用焊缝符号及其标注方法全The Standardization Office was revised on the afternoon of December 13, 2020常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。

4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。

4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K 角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e 角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数n 5 焊缝长度l4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

常用焊缝符号及其标注方法基本符号就是表示焊缝横截面形状得符号,常用基本符号见表1、表１常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边Ｖ形焊缝6 带钝边Ｖ形焊缝７缝焊缝序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝１0 喇叭形焊缝1１单边喇叭形焊缝4、1。

２在焊接标注时,焊缝得基本符号必须标注。

4、1。

3 对于需要开坡口得焊缝,当设计对坡口形状有特殊要求时,则应在技术图样中画出焊缝坡口得断面图,并明确各项要求;设计对坡口形状无特殊要求时,则技术图样中不做规定,应由工艺人员在工艺文件中予以明确。

4。

2 辅助符号４。

２、１辅助符号就是表示焊缝表面形状特征得符号,见表2。

表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2。

2 对焊缝得表面无要求时,则不标注辅助符号。

4.３补充符号4。

３、1 补充符号就是为了补充说明焊缝得某些特征而采用得符号,见表３。

4。

3。

2 当焊缝具有表3所列特征时,则必须标注相应得补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号V形对接焊缝,底面有垫板2 三面焊缝符号工件三面施角焊缝,焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号(同上述三面焊缝符号) 标注焊接方法及处数N等说明4、４尺寸符号4。

4、１常用尺寸符号见表4,表中各尺寸符号,在图样中应标出具体数值。

表４焊缝尺寸符号序号名称示意图符号标注示例说明1 焊脚尺寸K角焊缝焊脚尺寸为K２焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为ｃ焊缝厚为Ｓ3 熔核直径ｄ塞焊缝熔核直径ｄ点焊缝焊点直径d4 焊缝间距 e角焊缝焊脚尺寸为K焊缝长度为l焊缝间距为e焊缝段(点)数ｎ５焊缝长度ｌ６焊缝段(点)数n7 相同焊缝处数 d 角焊缝焊脚尺寸为K 相同焊缝处数为N４。

4。

2 确定焊缝位置得尺寸不在焊缝符号中给出,而就是将其标注在图样上。

一、CAD焊接标注符号的作用CAD焊接标注符号在工程制图中扮演着非常重要的角色，它能够清晰准确地表示焊接部位、焊接类型和焊接尺寸，为焊接工程提供了重要的参考依据。

通过CAD焊接标注符号，工程师和技术人员可以明确了解焊接要求，从而保证焊接质量和工程的安全可靠性。

二、CAD焊接标注符号的种类及表示方法1. 焊缝形状标注符号在CAD图纸中，焊缝形状标注符号通常采用“△”、“u”、“v”等形状来表示。

其中，“△”表示V形焊缝，“u”表示坡口焊缝，“v”表示对接坡口焊缝。

2. 焊缝表示方法A. 直角焊缝表示方法：在CAD图纸中，直角焊缝通常采用图形符号“L ”来表示，同时在符号下方注明焊缝尺寸和要求。

B. 对角焊缝表示方法：对角焊缝通常采用图形符号“T”来表示，符号下方注明焊缝尺寸和要求。

C. 搭接焊缝表示方法：搭接焊缝通常采用图形符号“≡”来表示，符号下方注明焊缝尺寸和要求。

3. 焊接部位标注符号在CAD图纸中，焊接部位标注符号通常以箭头标明，并在箭头的一端注明焊接部位的具体位置。

4. 焊接尺寸标注符号焊接尺寸标注符号通常以数字表示，用于标明焊缝的尺寸要求，例如焊深、坡口角度、坡口深度等。

5. 焊接类型标注符号焊接类型标注符号通常以字母表示，用于标明焊接的具体类型，例如“G”表示气焊，“M”表示手工电弧焊，“W”表示气保护焊等。

三、CAD焊接标注符号的应用范围CAD焊接标注符号广泛应用于船舶制造、建筑工程、机械制造、汽车制造等各个领域的工程制图中。

通过CAD焊接标注符号，工程师和技术人员可以清晰准确地了解焊接设计要求，从而保证焊接工程的质量和安全可靠性。

四、CAD焊接标注符号的标准规范CAD焊接标注符号的表示方法和标准规范由国际标准化组织（ISO）、美国焊接学会（AWS）、国际机械工程师学会（IME）等组织制定并发布，其标准符号、表示方法和应用范围都得到了严格规范和统一。

五、CAD焊接标注符号的未来发展趋势随着科技的不断发展和进步，CAD焊接标注符号的表示方法和应用范围也将不断得到完善和扩展。

常⽤焊缝符号及其标注⽅法（全）要点常⽤焊缝符号及其标注⽅法基本符号是表⽰焊缝横截⾯形状的符号，常⽤基本符号见表1。

表1 常⽤基本符号序号名称⽰意图符号1 ⾓焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1（完）常⽤基本符号序号名称⽰意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。

4.1.3 对于需要开坡⼝的焊缝，当设计对坡⼝形状有特殊要求时，则应在技术图样中画出焊缝坡⼝的断⾯图，并明确各项要求；设计对坡⼝形状⽆特殊要求时，则技术图样中不做规定，应由⼯艺⼈员在⼯艺⽂件中予以明确。

4.2 辅助符号4.2.1 辅助符号是表⽰焊缝表⾯形状特征的符号，见表2。

表2 辅助符号序号名称⽰意图符号标注⽰例说明1 平⾯符号平⾯V形对接焊缝⼀般通过加⼯保证2 凹⾯符号凹⾯⾓焊缝3 凸⾯符号凸⾯V形对接焊缝4.2.2 对焊缝的表⾯⽆要求时，则不标注辅助符号。

4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征⽽采⽤的符号，见表3。

4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称⽰意图符号标注⽰例说明1 带垫板符号 V形对接焊缝，底⾯有垫板2 三⾯焊缝符号⼯件三⾯施⾓焊缝，焊接⽅法为⼿⼯电弧焊3 周围焊缝符号沿⼯件周围施⾓焊缝4 尾部符号（同上述三⾯焊缝符号）标注焊接⽅法及处数N等说明4.4 尺⼨符号4.4.1 常⽤尺⼨符号见表4，表中各尺⼨符号，在图样中应标出具体数值。

表4 焊缝尺⼨符号序号名称⽰意图符号标注⽰例说明1 焊脚尺⼨K⾓焊缝焊脚尺⼨为K2焊缝宽度焊缝厚度cSⅠ形焊缝焊缝宽为c焊缝厚为S3 熔核直径 d 塞焊缝熔核直径d点焊缝焊点直径d4 焊缝间距 e⾓焊缝焊脚尺⼨为K焊缝长度为l焊缝间距为e焊缝段(点)数n5 焊缝长度l6 焊缝段(点)数n7 相同焊缝处数 d ⾓焊缝焊脚尺⼨为K 相同焊缝处数为N4.4.2 确定焊缝位置的尺⼨不在焊缝符号中给出，⽽是将其标注在图样上。
