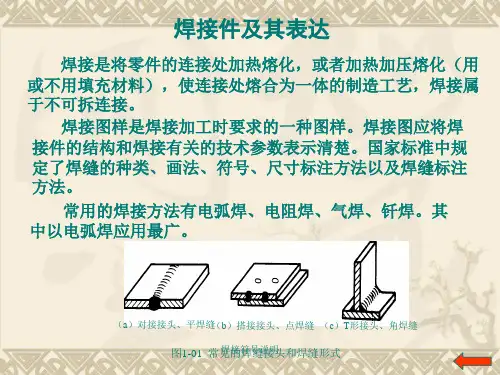

焊接符号及识图目录第一章：焊缝的基本搭接形式第二章：焊缝的基本坡口形状第三章：焊缝的基本尺寸及其相关概念第四章：焊接符号第五章：焊接识图的基本知识第六章：欧美和日本焊接符号的简单介绍第七章：焊接参数的基本单位介绍一、对接：二、搭接：三、直角接：四、T形接头：五、斜角接：第三章焊缝的基本尺寸及相关概念一、焊趾：焊缝表面与母材的交接处。
二、焊缝宽度（B）：焊缝表面两焊趾之间的距离。
三、焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
四、焊脚尺寸：在角焊缝的横截面中画出的最大的等腰直角三角形中直角边的长度。
五、焊脚：在脚焊缝的横截面中，从一个直角面上的焊趾到另一个直角面表面的最小距离。
六、熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；七、焊缝成形系数：熔焊时，在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值；八、余高：超出母材表面连线上面的那部分焊缝金属的最大高度；九、焊根：焊缝背面与母材的交接处；十、弧坑：弧焊时，由于断弧或收弧不当，在焊道末端形成的低洼部分；十一、熔池：熔焊时，在焊接热源作用下，焊件上所形成的具有一定几何形状的液态金属部图一焊缝成形系数（¢）=B/H图二十二、破口角度：两破口之间的夹角；十三、破口面角度：待加工破口的端面与破口面之间的夹角；第四章：焊接符号一、焊接符号定义：是指在图样上标注焊接方法、焊缝形式和焊缝尺寸等技术内容的符号；二、焊接符号的组成：（一）、焊缝符号：1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号（二）、指引线：由箭头线和基准线组成。
（三）、焊缝尺寸符号：表示焊缝形状尺寸的符号。
三、焊缝符号在图样上的标准位置说明：在标准中对焊缝符号、尺寸符号和尺寸数值在指引线上的标注位置有明确的规定，绘制焊接图时必须严格遵守。
将符号和数值相对基准线的标注位置分为A~G七个区。
