常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V形焊缝5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝表1（完）常用基本符号序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。

4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号4.2.1 辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝4.2.2 对焊缝的表面无要求时，则不标注辅助符号。

4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号 （同上述三面焊缝符号）标注焊接方法及处数N 等说明4.4 尺寸符号4.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例说明1焊脚尺寸K角焊缝焊脚尺寸为K2焊缝宽度焊缝厚度c SⅠ形焊缝 焊缝宽为c 焊缝厚为S3熔核直径d塞焊缝 熔核直径d点焊缝 焊点直径d4 焊缝间距 e角焊缝 焊脚尺寸为K焊缝长度为l 焊缝间距为e 焊缝段(点)数n5 焊缝长度l 6 焊缝段(点)数 n7 相同焊缝处数 d角焊缝 焊脚尺寸为K相同焊缝处数为N4.4.2 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。

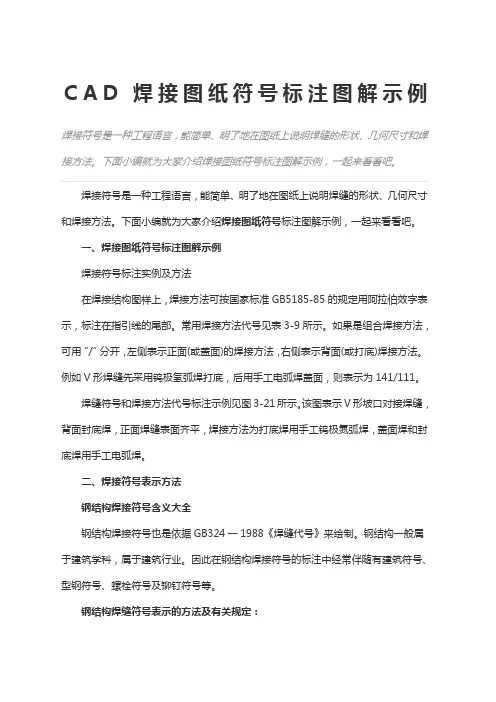

CAD焊接图纸符号标注图解示例焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。

焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。

一、焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。

常用焊接方法代号见表3-9所示。

如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。

例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。

焊缝符号和焊接方法代号标注示例见图3-21所示。

该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

二、焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

4、当为双面对称焊缝时。

基准线可不加虚线。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

C A D焊接图纸符号标注图解示例焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。

焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。

一、焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。

常用焊接方法代号见表3-9所示。

如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。

例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。

焊缝符号和焊接方法代号标注示例见图3-21所示。

该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

二、焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

4、当为双面对称焊缝时。

基准线可不加虚线。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

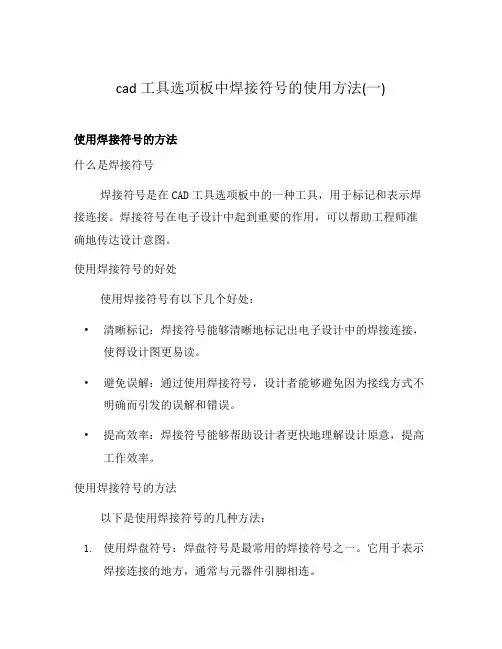

cad工具选项板中焊接符号的使用方法(一)使用焊接符号的方法什么是焊接符号焊接符号是在CAD工具选项板中的一种工具，用于标记和表示焊接连接。

焊接符号在电子设计中起到重要的作用，可以帮助工程师准确地传达设计意图。

使用焊接符号的好处使用焊接符号有以下几个好处：•清晰标记：焊接符号能够清晰地标记出电子设计中的焊接连接，使得设计图更易读。

•避免误解：通过使用焊接符号，设计者能够避免因为接线方式不明确而引发的误解和错误。

•提高效率：焊接符号能够帮助设计者更快地理解设计原意，提高工作效率。

使用焊接符号的方法以下是使用焊接符号的几种方法：1.使用焊盘符号：焊盘符号是最常用的焊接符号之一。

它用于表示焊接连接的地方，通常与元器件引脚相连。

2.使用焊线符号：焊线符号用来表示焊接连接的导线。

焊线符号通过连接两个焊盘来表示导线的路径。

3.使用焊脚符号：焊脚符号用于表示元器件引脚与电路板之间的连接。

焊脚符号可以通过直线、曲线或箭头来表示。

4.使用符号标注文字：在焊接符号旁边加上标注文字可以进一步说明焊接连接的性质和要求，如焊接方式、焊接材料等。

焊接符号的常见应用场景焊接符号常见的应用场景包括：1.PCB设计：在PCB布局设计中，使用焊接符号可以清晰地标记焊接连接，方便制造和维修。

2.电子元器件设计：在元器件引脚设计中，使用焊脚符号将引脚与电路板焊接连接相关联，确保连接的正确性和可靠性。

3.电路原理图设计：在电路原理图中使用焊接符号可以准确地表示焊接连接，便于理解和交流设计意图。

总结使用焊接符号是一种有效的电子设计工具。

它可以帮助设计者清晰地标记和表示焊接连接，避免误解，提高效率。

在不同的应用场景下，焊接符号有不同的使用方法，如使用焊盘符号、焊线符号、焊脚符号和符号标注文字等。

熟练掌握焊接符号的使用方法，能够提高电子设计的准确性和可靠性。

以上是我对使用焊接符号的方法的详细说明，希望能对你有所帮助。

CAD焊接图纸符号标注图解示例焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。

焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。

焊缝符号和焊接方法代号标注示例见图3-21所示。

该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

二、焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

4、当为双面对称焊缝时。

基准线可不加虚线。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。

8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号。

焊接标注大全焊接符号以标准图示得形式与缩写代码标示出一个焊接接头或钎焊接头完整得信息，如接头得位置、如何制备与如何检测等。

焊接符号完整得代码体系在美国焊接学会(ＡＷＳ)最新版本得《焊接、钎焊与无损检验得标准符号》(ANSI/AＷS A2、4)规程中有详细说明。

焊接符号包含许多信息，而且相当复杂,实际生产中大多数得焊接设计人员只就是使用了其中很少一部分。

符号中得信息与单元问题1:焊接符号能够提供什么信息？答:焊接符号能够提供如下信息。

接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终得焊缝轮廓、工艺要求等。

问题2:焊接符号由哪些单元组成?答:一个焊接符号可以包括如下单元.参考线、箭头、基本焊接符号、尺寸与其她数据、补充符号、完成符号、尾缀、规程、焊接方法或其她。

参考线与箭头问题３:参考线就是什么?答:参考线就是构成一个焊接符号得基础,由水平位置得划线组成。

参考线必须画在靠近所要表示得焊接接头符号得旁边。

每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当得位置处。

水平参考线及焊接符号单元得位置如图１所示。

问题4:焊接符号中各单元得标准位置就是如何安排得?答：图1所示就是一条参考线，一些其她得单元标记可以放置在参考线得周围。

典型焊接符号显示出各种定位焊缝得一些信息,包括如下。

①尾缀T 只用于特殊得焊缝,例如,焊接方法改变、焊条改变等,可以在图纸上有详细参考说明。

如果没有参考意义或无须规范，尾缀可以省略。

②参考线上得S 记号S取决于焊缝类型,如有坡口焊缝得熔深、填角焊缝得尺寸、塞焊或开槽焊缝得尺寸、点焊或凸焊焊缝得剪切强度等,这个记号一般就是位于焊缝符号得左边.③记号E 在这里代表一个开坡口焊缝得有效尺寸,也称为焊缝尺寸或焊脚高。

有效尺寸得尺度标在圆括号内,无论箭头指向哪里,这个尺寸与坡口总就是位于参考线上焊缝符号得左边。

④Ｒ在这里代表形成所需形状得焊缝数之间得空间，对于对接接头来说就是敞开得根部。

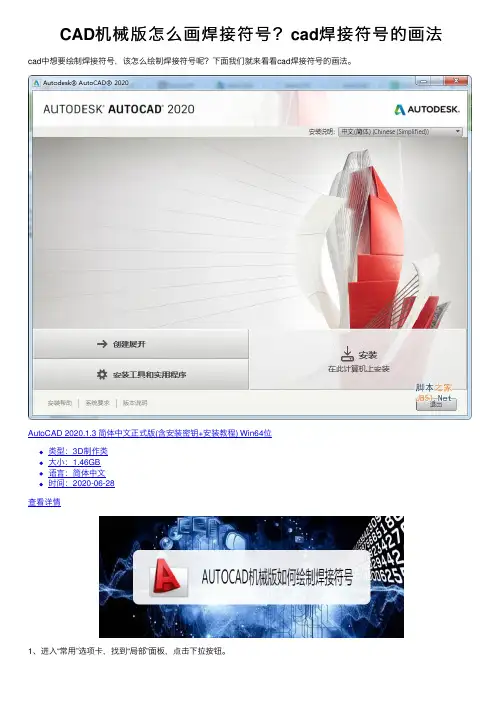

CAD机械版怎么画焊接符号？cad焊接符号的画法cad中想要绘制焊接符号，该怎么绘制焊接符号呢？下⾯我们就来看看cad焊接符号的画法。

AutoCAD 2020.1.3 简体中⽂正式版(含安装密钥+安装教程) Win64位
类型：3D制作类
⼤⼩：1.46GB
语⾔：简体中⽂
时间：2020-06-28
查看详情
1、进⼊“常⽤”选项卡，找到“局部”⾯板，点击下拉按钮。

2、在下拉框中选择“焊接表⽰法”按钮。

3、随后在弹出的焊接表⽰法对话框中选择需要绘制的焊缝样式。

4、以⾓焊缝俯视图为例，选中样式后确认，指定焊⾓宽度。

5、然后指定焊缝的位置。

6、选择合适的放置⽅向，即可完成焊接符号的绘制。

7、也可通过输⼊命令“AMSIMPLEWELD”来绘制局部放⼤图。

以上就是cad焊接符号的画法，希望⼤家喜欢，请继续关注。

在CAD图纸中，焊接符号的标注方法通常采用图形符号加辅助符号的方式。

图形符号用于表示焊接类型，而辅助符号则用于标注焊接工艺、方法等内容。

常见的焊接符号包括直角焊缝、对角焊缝等。

直角焊缝通常采用图形符号“L”来表示，同时在符号下方注明焊缝尺寸和要求。

对角焊缝通常采用图形符号“T”来表示，符号下方注明焊缝尺寸和要求。

此外，还有各种形状的焊缝标注符号，如“△”、“u”、“v”等，分别表示V形焊缝、坡口焊缝和对接坡口焊缝等。

在标注焊接符号时，需要注意以下几点：
基准线的虚线可以画在基准线实线的上侧或下侧，但基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

当为双面对称焊缝时，基准线可不加虚线。

基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

焊缝的基本符号、辅助符号和补充符号（尾部符号除外）一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线。

在实际应用中，需要根据具体的图纸要求和焊接工艺要求进行标注。

如有疑问，建议查阅相关的CAD软件使用说明文档或咨询专业技术人员。

焊接标注大全焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。

焊接符号完整的代码体系在美国焊接学会(焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。

符号中的信息和单元问题1焊接符号能够提供什么信息?答：焊接符号能够提供如下信息。

接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。

问题2:焊接符号由哪些单元组成?答：一个焊接符号可以包括如下单元。

参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。

参考线和箭头问题3 :参考线是什么?答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。

参考线必须画在靠近所要表示的焊接接头符号的旁边。

每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。

水平参考线及焊接符号单元的位置如图AWS)最新版本的《焊接、钎焊与无损检验的标准符号》(ANSI/AWS A2.4 )规程中有详细说明。

1所示。

阳1烽掩紆号单死的位«问题4 :焊接符号中各单元的标准位置是如何安排的?答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。

典型焊接符号显示出各种定位焊缝的一些信息，包括如下。

①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。

如果没有参考意义或无须规范，尾缀可以省略。

②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。

③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。

有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。

④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。

CAD中焊缝符号的绘制与应用指南一、背景介绍在CAD软件中，焊缝符号是绘制工程图纸时常见的一种标识符号。

它用于表示焊接工艺和要求，对于确保焊接质量和工程安全至关重要。

正确而准确地绘制焊缝符号，能够提高工程图纸的可读性和理解性，减少误解和错误。

二、绘制焊缝符号的基本步骤1. 根据焊缝类型选择合适的符号：焊缝符号根据焊接方式和形式的不同，有不同的类型和样式。

常见的焊缝符号有直焊缝、坡口焊缝、角焊缝等。

根据实际需求选择合适的符号。

2. 绘制焊缝符号的基本线条：使用CAD软件的线条工具，绘制焊缝符号的基本线条。

根据焊缝的形态，绘制符号的各个部分，如焊缝轮廓线、焊缝箭头、焊缝符号的尺寸线等。

3. 标注焊缝符号的尺寸和要求：在焊缝符号的附近，使用CAD软件的文本工具，标注焊缝符号的尺寸和要求。

例如，标注焊缝的长度、角度、深度等。

4. 根据需求添加符号的补充说明：在焊缝符号的附近，根据实际需求添加符号的补充说明。

例如，标注焊接材料、焊接方法、焊接电流等。

确保符号的完整性和准确性。

三、焊缝符号的常用技巧和注意事项1. 符号的大小和比例：根据实际情况，选择合适的符号的大小和比例。

符号过小会导致难以辨认，而符号过大则可能占据过多的绘图空间。

2. 符号的位置和摆放：符号的位置应与焊缝实际位置相符，并且应摆放在便于阅读和理解的位置。

避免符号的位置与其他标注和尺寸发生重叠或混淆。

3. 符号的线型和线宽：根据实际需求，选择合适的符号线型和线宽。

符号的线条应清晰可见，线宽应适中，避免过于粗细或模糊。

4. 与其他标注的协调：焊缝符号应与其他标注相协调，保证整个工程图纸的一致性和统一性。

例如，焊缝符号的字体和线条应与其他标注一致。

5. 错误的修改和纠正：在绘制过程中，如果发现错误或需要修改和纠正，应采取适当的操作。

避免随意擦除和重绘，以免造成混乱和不必要的麻烦。

四、焊缝符号的应用实例以下是几个焊缝符号的应用实例：1. 直焊缝符号：表示两个零件的直接连接焊缝，通常绘制为一条直线，两端有箭头，箭头指向焊缝的一侧。

一、CAD焊接标注符号的作用CAD焊接标注符号在工程制图中扮演着非常重要的角色，它能够清晰准确地表示焊接部位、焊接类型和焊接尺寸，为焊接工程提供了重要的参考依据。

通过CAD焊接标注符号，工程师和技术人员可以明确了解焊接要求，从而保证焊接质量和工程的安全可靠性。

二、CAD焊接标注符号的种类及表示方法1. 焊缝形状标注符号在CAD图纸中，焊缝形状标注符号通常采用“△”、“u”、“v”等形状来表示。

其中，“△”表示V形焊缝，“u”表示坡口焊缝，“v”表示对接坡口焊缝。

2. 焊缝表示方法A. 直角焊缝表示方法：在CAD图纸中，直角焊缝通常采用图形符号“L ”来表示，同时在符号下方注明焊缝尺寸和要求。

B. 对角焊缝表示方法：对角焊缝通常采用图形符号“T”来表示，符号下方注明焊缝尺寸和要求。

C. 搭接焊缝表示方法：搭接焊缝通常采用图形符号“≡”来表示，符号下方注明焊缝尺寸和要求。

3. 焊接部位标注符号在CAD图纸中，焊接部位标注符号通常以箭头标明，并在箭头的一端注明焊接部位的具体位置。

4. 焊接尺寸标注符号焊接尺寸标注符号通常以数字表示，用于标明焊缝的尺寸要求，例如焊深、坡口角度、坡口深度等。

5. 焊接类型标注符号焊接类型标注符号通常以字母表示，用于标明焊接的具体类型，例如“G”表示气焊，“M”表示手工电弧焊，“W”表示气保护焊等。

三、CAD焊接标注符号的应用范围CAD焊接标注符号广泛应用于船舶制造、建筑工程、机械制造、汽车制造等各个领域的工程制图中。

通过CAD焊接标注符号，工程师和技术人员可以清晰准确地了解焊接设计要求，从而保证焊接工程的质量和安全可靠性。

四、CAD焊接标注符号的标准规范CAD焊接标注符号的表示方法和标准规范由国际标准化组织（ISO）、美国焊接学会（AWS）、国际机械工程师学会（IME）等组织制定并发布，其标准符号、表示方法和应用范围都得到了严格规范和统一。

五、CAD焊接标注符号的未来发展趋势随着科技的不断发展和进步，CAD焊接标注符号的表示方法和应用范围也将不断得到完善和扩展。

常用焊缝符号及其标注方法（全）常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表 1 常用基本符号序号名称示意图符号 1 角焊缝 2 点焊缝 3 Ⅰ形焊缝 4 V形焊缝 5 单边V形焊缝 6 带钝边V 形焊缝7 缝焊缝表1 常用基本符号序号名称示意图符号8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝在焊接标注时，焊缝的基本符号必须标注。

对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应工艺人员在工艺文件中予以明确。

辅助符号辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号序号名称示意图符号标注示例说明 1 平面符号平面V形对接焊缝一般通过加工保证 2 凹面符号凹面角焊缝 3 凸面符号凸面V形对接焊缝对焊缝的表面无要求时，则不标注辅助符号。

补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表 3 补充符号序号名称示意图符号标注示例说明 1 带垫板符号V形对接焊缝，底面有垫板工件三面施角2 三面焊缝符号焊缝，焊接方法为手工电弧焊 3 周围焊缝符号沿工件周围施角焊缝 4 尾部符号标注焊接方法及处数N等说明尺寸符号常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

表4 焊缝尺寸符号序号名称示意图符号标注示例角焊缝 1 焊脚尺寸K 焊脚尺寸为K 说明焊缝宽度 2 焊缝厚度 c S Ⅰ形焊缝焊缝宽为 c 焊缝厚为S 塞焊缝熔核直径d 点焊缝焊点直径 d 3 熔核直径 d 4 焊缝间距e 角焊缝焊脚尺寸为K 5 焊缝长度l 焊缝长度为l 焊缝间距为e 焊缝段(点)数n 6 焊缝段(点)数n 角焊缝焊脚尺寸为K 7 相同焊缝处数 d 相同焊缝处数为N 确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。
