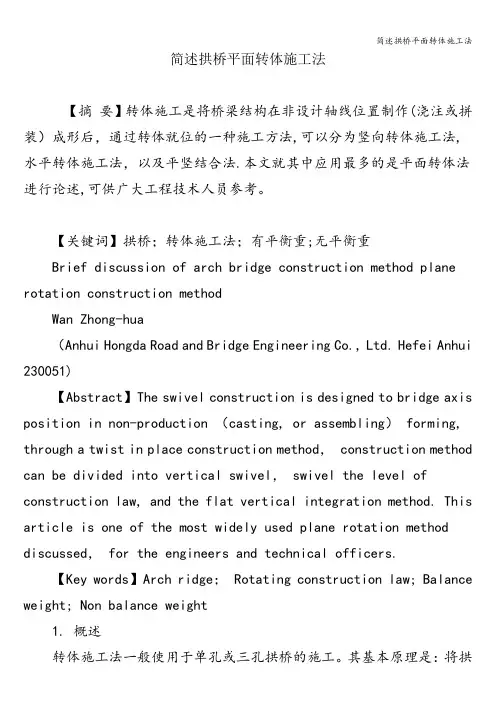

简述拱桥平面转体施工法【摘要】转体施工是将桥梁结构在非设计轴线位置制作(浇注或拼装）成形后，通过转体就位的一种施工方法,可以分为竖向转体施工法,水平转体施工法，以及平竖结合法.本文就其中应用最多的是平面转体法进行论述,可供广大工程技术人员参考。

【关键词】拱桥；转体施工法；有平衡重;无平衡重Brief discussion of arch bridge construction method plane rotation construction methodWan Zhong-hua（Anhui Hongda Road and Bridge Engineering Co., Ltd. Hefei Anhui 230051)【Abstract】The swivel construction is designed to bridge axis position in non-production （casting, or assembling） forming, through a twist in place construction method， construction method can be divided into vertical swivel， swivel the level of construction law, and the flat vertical integration method. This article is one of the most widely used plane rotation method discussed， for the engineers and technical officers.【Key words】Arch ridge； Rotating construction law; Balance weight; Non balance weight1. 概述转体施工法一般使用于单孔或三孔拱桥的施工。

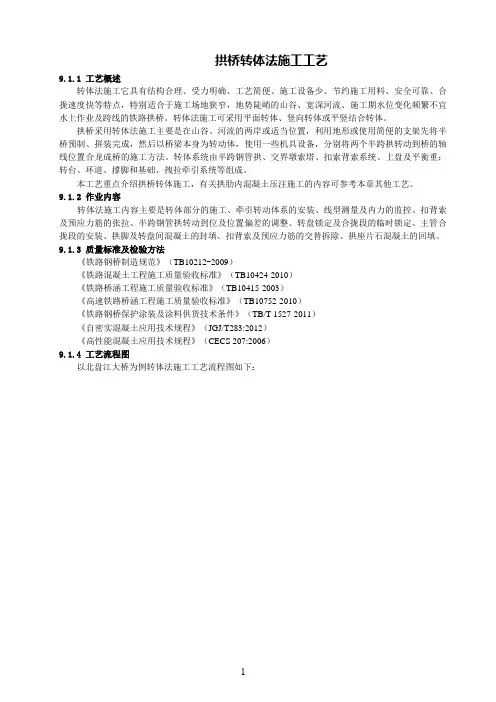

拱桥转体法施工工艺9.1.1工艺概述转体法施工它具有结构合理、受力明确、工艺简便、施工设备少、节约施工用料、安全可靠、合拢速度快等特点，特别适合于施工场地狭窄，地势陡峭的山谷、宽深河流、施工期水位变化频繁不宜水上作业及跨线的铁路拱桥。

转体法施工可采用平面转体、竖向转体或平竖结合转体。

拱桥采用转体法施工主要是在山谷、河流的两岸或适当位置，利用地形或使用简便的支架先将半桥预制、拼装完成，然后以桥梁本身为转动体，使用一些机具设备，分别将两个半跨拱转动到桥的轴线位置合龙成桥的施工方法。

转体系统由半跨钢管拱、交界墩索塔、扣索背索系统、上盘及平衡重；转台、环道、撑脚和基础、拽拉牵引系统等组成。

本工艺重点介绍拱桥转体施工，有关拱肋内混凝土压注施工的内容可参考本章其他工艺。

9.1.2作业内容转体法施工内容主要是转体部分的施工、牵引转动体系的安装、线型测量及内力的监控、扣背索及预应力筋的张拉、半跨钢管拱转动到位及位置偏差的调整、转盘锁定及合拢段的临时锁定、主管合拢段的安装、拱脚及转盘间混凝土的封填、扣背索及预应力筋的交替拆除、拱座片石混凝土的回填。

9.1.3质量标准及检验方法《铁路钢桥制造规范》（TB10212-2009）《铁路混凝土工程施工质量验收标准》（TB10424-2010）《铁路桥涵工程施工质量验收标准》（TB10415-2003）《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）《铁路钢桥保护涂装及涂料供货技术条件》（TB/T 1527-2011）《自密实混凝土应用技术规程》（JGJ/T283:2012）《高性能混凝土应用技术规程》（CECS 207:2006）9.1.4工艺流程图以北盘江大桥为例转体法施工工艺流程图如下：图9.4.4.1 钢管拱桥转体法施工流程图9.1.5工艺步骤及质量控制以北盘江大桥为例就转体法施工工艺步骤及质量控制分述如下：一、上下转盘、球铰、转台和交界墩施工1.拱座基坑的开挖，应满足以下要求：基坑开挖尺寸控制；基坑平面位置，尺寸应符合设计要求，不得有欠挖，对边坡高度 H＜8m，＋0～＋0.2m；8≤H＜15 时，＋0～＋0.3；H≥15m，＋0～＋0.5m。

拱桥竖向转体施工技术摘要转体施工法一般适用于单孔或三孔拱桥的施工，其基本原理是将拱圈或整个上部结构分为两个半跨，分别在河流两岸利用地形或简单支架现浇或预制装配半拱，然后利用一些机具设备和动力装置将其两半跨拱体转动至桥轴线位置(或设计标高)合龙成拱。

常用的转体施工方法有很多，本文就竖向转体施工进行详细阐述。

关键词：拱桥；竖向转体；施工方法尤其是近年来由于钢管混凝土拱桥在国内快速发展，为钢管混凝土拱桥转体法施工创造了有利条件。

各种转体施工技术广泛的应用于拱桥、梁桥、斜拉桥、斜腿刚架桥等不同桥型上部结构的施工中。

竖向转体施工是其中的一种，其原理是在桥台处先竖向或在桥台前俯卧预制半拱，然后在桥位平面内绕拱脚将其转动合龙成拱。

以下详细论述。

1 常见转体施工技术转体的方法可以采用平面转体、竖向转体或平竖结合转体，目前已应用在拱桥、梁桥、斜拉桥、斜腿刚架桥等不同桥型上部结构的施工中。

1.1 平面转体平面转体可分为有平衡重转体和无平衡重转体。

有平衡重转体一般以桥台背墙作为平衡重，并作为桥体上部结构转体用拉杆的锚碇反力墙，用以稳定转动体寻和调整重心位置。

为此，平衡重部分不仅在桥体转动时作为平衡重量，而且也要承受桥梁转体重量的锚固力。

无平衡重转体不需要有一个作为平衡重的结构，而是以两岸山体岩土锚洞作为锚碇来锚固半跨桥梁悬臂状态时产生的拉力，并在立柱上端做转轴，下端设转盘，通过转动体系进行平面转体。

主要适用于刚构梁式桥、斜拉桥、钢筋混凝土拱桥及钢管拱桥。

1.2 竖向转体竖向转体施工就是在桥台处先竖向或在桥台前俯卧预制半拱，然后在桥位平面内绕拱脚将其转动合龙成拱。

根据河道情况、桥位地形和自然环境等方面的条件和要求，竖向转体施工有以下两种方式：1）竖直向上预制半拱，然后向下转动成拱。

其特点是施工占地少，预制可采用滑模施工，工期短，造价低。

需注意的是在预制过程中应尽量保持半拱轴线垂直，以减小新浇混凝土重力对尚未凝结混凝土产生的弯矩，并在浇注一定高度后加设水平拉杆，以避免因拱形曲率影响而产生较大的弯矩和变形；2）在桥面以下俯卧预制半拱，然后向上转动成拱。

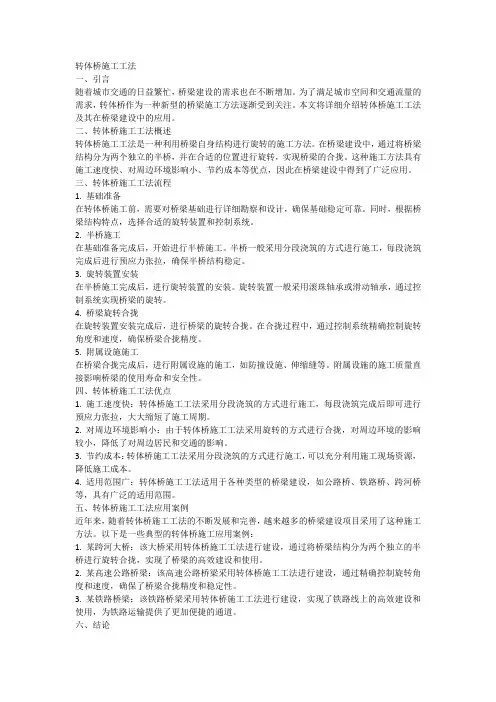

转体桥施工工法一、引言随着城市交通的日益繁忙，桥梁建设的需求也在不断增加。

为了满足城市空间和交通流量的需求，转体桥作为一种新型的桥梁施工方法逐渐受到关注。

本文将详细介绍转体桥施工工法及其在桥梁建设中的应用。

二、转体桥施工工法概述转体桥施工工法是一种利用桥梁自身结构进行旋转的施工方法。

在桥梁建设中，通过将桥梁结构分为两个独立的半桥，并在合适的位置进行旋转，实现桥梁的合拢。

这种施工方法具有施工速度快、对周边环境影响小、节约成本等优点，因此在桥梁建设中得到了广泛应用。

三、转体桥施工工法流程1. 基础准备在转体桥施工前，需要对桥梁基础进行详细勘察和设计，确保基础稳定可靠。

同时，根据桥梁结构特点，选择合适的旋转装置和控制系统。

2. 半桥施工在基础准备完成后，开始进行半桥施工。

半桥一般采用分段浇筑的方式进行施工，每段浇筑完成后进行预应力张拉，确保半桥结构稳定。

3. 旋转装置安装在半桥施工完成后，进行旋转装置的安装。

旋转装置一般采用滚珠轴承或滑动轴承，通过控制系统实现桥梁的旋转。

4. 桥梁旋转合拢在旋转装置安装完成后，进行桥梁的旋转合拢。

在合拢过程中，通过控制系统精确控制旋转角度和速度，确保桥梁合拢精度。

5. 附属设施施工在桥梁合拢完成后，进行附属设施的施工，如防撞设施、伸缩缝等。

附属设施的施工质量直接影响桥梁的使用寿命和安全性。

四、转体桥施工工法优点1. 施工速度快：转体桥施工工法采用分段浇筑的方式进行施工，每段浇筑完成后即可进行预应力张拉，大大缩短了施工周期。

2. 对周边环境影响小：由于转体桥施工工法采用旋转的方式进行合拢，对周边环境的影响较小，降低了对周边居民和交通的影响。

3. 节约成本：转体桥施工工法采用分段浇筑的方式进行施工，可以充分利用施工现场资源，降低施工成本。

4. 适用范围广：转体桥施工工法适用于各种类型的桥梁建设，如公路桥、铁路桥、跨河桥等，具有广泛的适用范围。

五、转体桥施工工法应用案例近年来，随着转体桥施工工法的不断发展和完善，越来越多的桥梁建设项目采用了这种施工方法。

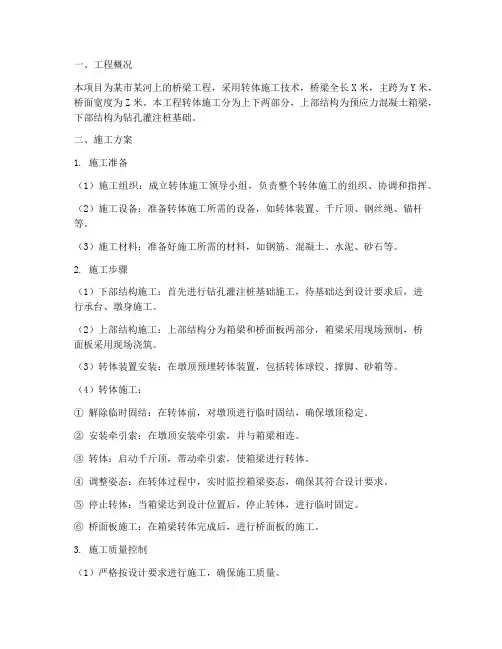

一、工程概况本项目为某市某河上的桥梁工程，采用转体施工技术，桥梁全长X米，主跨为Y米，桥面宽度为Z米。

本工程转体施工分为上下两部分，上部结构为预应力混凝土箱梁，下部结构为钻孔灌注桩基础。

二、施工方案1. 施工准备（1）施工组织：成立转体施工领导小组，负责整个转体施工的组织、协调和指挥。

（2）施工设备：准备转体施工所需的设备，如转体装置、千斤顶、钢丝绳、锚杆等。

（3）施工材料：准备好施工所需的材料，如钢筋、混凝土、水泥、砂石等。

2. 施工步骤（1）下部结构施工：首先进行钻孔灌注桩基础施工，待基础达到设计要求后，进行承台、墩身施工。

（2）上部结构施工：上部结构分为箱梁和桥面板两部分，箱梁采用现场预制，桥面板采用现场浇筑。

（3）转体装置安装：在墩顶预埋转体装置，包括转体球铰、撑脚、砂箱等。

（4）转体施工：① 解除临时固结：在转体前，对墩顶进行临时固结，确保墩顶稳定。

② 安装牵引索：在墩顶安装牵引索，并与箱梁相连。

③ 转体：启动千斤顶，带动牵引索，使箱梁进行转体。

④ 调整姿态：在转体过程中，实时监控箱梁姿态，确保其符合设计要求。

⑤ 停止转体：当箱梁达到设计位置后，停止转体，进行临时固定。

⑥ 桥面板施工：在箱梁转体完成后，进行桥面板的施工。

3. 施工质量控制（1）严格按设计要求进行施工，确保施工质量。

（2）加强施工过程中的质量控制，如混凝土强度、钢筋位置、转体装置安装等。

（3）对施工过程中的关键环节进行检测，确保施工质量。

4. 施工安全（1）加强施工现场安全管理，确保施工人员安全。

（2）对施工设备进行检查，确保设备安全可靠。

（3）加强施工过程中的安全监控，如高空作业、电焊作业等。

三、施工进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按时完成。

四、施工费用预算根据工程量、设备、材料等因素，制定详细的施工费用预算，确保施工顺利进行。

五、施工总结在工程完成后，对转体施工过程进行总结，总结经验教训，为今后类似工程提供借鉴。

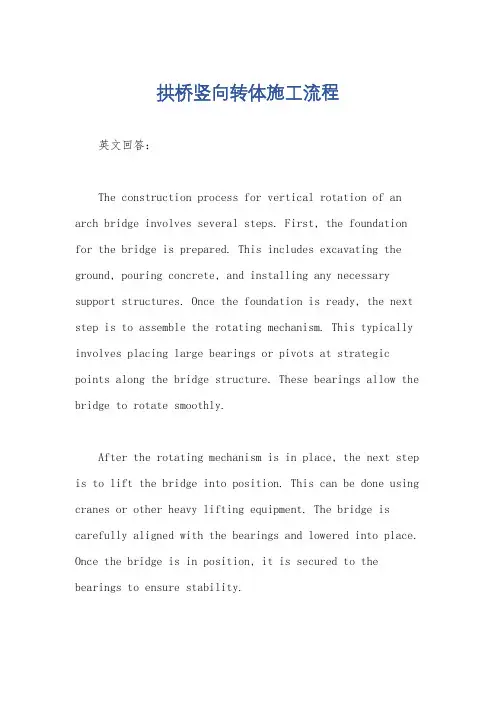

拱桥竖向转体施工流程英文回答：The construction process for vertical rotation of an arch bridge involves several steps. First, the foundation for the bridge is prepared. This includes excavating the ground, pouring concrete, and installing any necessary support structures. Once the foundation is ready, the next step is to assemble the rotating mechanism. This typically involves placing large bearings or pivots at strategic points along the bridge structure. These bearings allow the bridge to rotate smoothly.After the rotating mechanism is in place, the next step is to lift the bridge into position. This can be done using cranes or other heavy lifting equipment. The bridge is carefully aligned with the bearings and lowered into place. Once the bridge is in position, it is secured to the bearings to ensure stability.Once the bridge is securely in place, the rotation process can begin. This is typically done using hydraulic or mechanical systems. The bridge is slowly rotated to the desired position, taking care to ensure that it moves smoothly and evenly. This process may take several hours or even days, depending on the size and complexity of the bridge.During the rotation process, it is important to monitor the bridge carefully to ensure that it is not under too much stress. Engineers may use sensors or other monitoring equipment to track the bridge's movement and make adjustments as needed.Once the bridge has been successfully rotated into position, the final step is to complete any necessary finishing touches. This may include installing guardrails, lighting, or other safety features. The bridge is then ready for use.中文回答：拱桥竖向转体的施工流程包括几个步骤。

钢管拱桥上盘施工工艺目录Ⅰ概述Ⅱ上盘构造Ⅲ工艺流程Ⅳ总体说明Ⅴ施工工艺一、上球铰安装二、转台施工三、底模板及钢筋、预应力孔道、预埋管脚施工四、灌注砼五、预应力张拉及体系转换六、交界墩修建及配套设置七、拆除上盘底模板及砂箱Ⅵ注意事项Ⅶ施工工期安排Ⅰ、概述上盘是转体结构的核心，上盘设有上球铰、转动平台、交界墩和钢管拱肋等。

转体时，通过张拉扣索、背索和上盘纵向预应力筋使钢管拱、交界墩与上盘形成内部相互平衡的整体，用配重调整重心的位置，使重心位于球铰垂直中心线上，所有转体重量均通过上盘转至球铰，由球铰承担，然后用连续牵引千斤顶牵引转动平台，使上盘沿着球铰中心转动，从而实施钢管拱的转体施工。

上盘在施工和转体过程中，支承体系的转换需三次。

第一次转台砼施工完成后，通过千斤顶起顶，抽去撑脚垫板，落顶使转台支承于球铰上；第二次为上盘砼施工完成，张拉上盘部分纵向预应力筋使上盘中央向上微拱，上盘大部分重量转移到硬支撑和球铰上，此时上盘顺拱轴线方向呈两点简支状态，垂直拱轴线方向成双悬臂状态；第三次为交界墩施工和钢拱预拼完成，通过张拉扣索、背索、上盘部分纵向预应力筋和设置配重，使上盘、钢管拱、交界墩和配重等全部转体重转移到球铰上由球铰单独支承，然后进行转体操作。

因此，上盘在整个转体过程中受力相当复杂，上盘纵、横、竖三向预应力钢筋密布，背索锚固端也全部设在上盘尾部底面上，同时有交界墩和钢管拱的重要，上盘形成一个多向、立体的受力结构，为转体施工的关键所在，是施工中的重点和难点，甚至关系到转体以及整个桥施工的成败。

Ⅱ、上盘构造上盘横向宽度为26m，纵向长度16.53，厚度6m，球铰部分纵向突出3.5m，球铰中心离突出部位边线5.2m，离交界墩中心7.23m。

转台高度0.8m，直径Φ8.4m，转台底面距球铰中心3.5m半径的圆周上等距离布置6个保险腿撑脚,每个撑脚由两根Φ1000×16mm的钢管砼连接而成，与下盘顶面滑道配合，转体施工时使撑脚与滑道表面有3~5mm的间隙，既不影响转体又起到保险作用。

拱桥施工方法拱桥是一种古老而美丽的桥梁形式，其独特的拱形结构能够有效地承载重量，并展现出优雅的外观。

在现代工程中，拱桥的施工方法不断发展和创新，以适应不同的工程需求和条件。

下面将为您详细介绍拱桥的几种常见施工方法。

一、支架施工法支架施工法是较为传统和常见的拱桥施工方法之一。

这种方法首先需要在桥位处搭建坚固的支架，以支撑桥梁的施工过程。

在施工前，需要对桥位的地质条件进行详细勘察，确保支架的基础能够承受施工过程中的各种荷载。

支架的材料通常选用钢材或木材，其结构设计要经过严格的计算和验证。

接下来，在支架上进行拱圈的模板安装和钢筋绑扎工作。

模板要保证平整、牢固，以确保混凝土浇筑后的拱圈形状符合设计要求。

钢筋的布置要严格按照设计图纸进行，保证拱圈的强度和稳定性。

然后进行混凝土的浇筑。

混凝土的配合比要经过精心设计，以保证其强度和工作性能。

浇筑过程中要注意振捣密实，避免出现蜂窝麻面等质量问题。

待混凝土达到一定强度后，拆除模板和支架。

拆除顺序要按照设计要求进行，避免对拱圈结构造成不利影响。

支架施工法的优点是施工过程相对简单，质量容易控制。

但缺点是需要大量的支架材料，施工周期较长，且对于桥下空间有较大的占用。

二、悬臂施工法悬臂施工法是一种较为先进的拱桥施工方法，适用于大跨度拱桥的建设。

这种方法是从拱脚开始，向拱顶对称地逐段悬臂浇筑或拼装拱圈节段。

在施工过程中，已完成的节段通过预应力钢筋或钢绞线与后续节段相连，形成一个稳定的结构体系。

悬臂浇筑法通常采用挂篮进行施工。

挂篮是一种可以沿着拱圈移动的施工平台，在挂篮上进行混凝土的浇筑工作。

悬臂拼装法则是将预制好的拱圈节段通过起重机等设备逐段拼装到位，并进行连接和固定。

悬臂施工法的优点是不需要大量的支架，对桥下空间的影响较小，且施工速度相对较快。

但施工过程中的结构稳定性控制和施工精度要求较高。

三、转体施工法转体施工法是一种具有创新性的施工方法，特别适用于跨越山谷、河流等特殊地形条件的拱桥施工。

转体法施工工艺流程桥梁转体施工是上世纪40年代以后发展起来的一种架桥工艺。

它是在河流的两岸或适当的位置.利用地形成使用简便的支架先将半桥预制完成，之后以桥梁结构本身为转动体，使用一些机具设备，分别将两个半桥转体到桥位轴线位置合拢成桥。

其特点有：可利用地形，方便预制；施工不影响交通；施工设备少，装置简单；节省施工用料。

施工工序简单，施工迅速；它适合于单跨和三跨桥梁，可在深水、峡谷中建桥采用，同时也适应在平原区及城市跨线桥。

现在很多跨铁路及跨公路桥中都用到了桥梁转体施工技术，采用下方转体球铰结构及后期连续千斤顶转体施工使两个处于交角或平行的半桥转体到位并合拢成桥。

工作原理所谓桥梁转体施工工艺的工作原理，就像挖掘机铲臂随意旋转一样，在桥台（单孔桥）或桥墩（多孔桥）上分别预制一个转动轴心，以转动轴心为界把桥梁分为上、下两部分，上部整体旋转，下部为固定墩台、基础，这样可根据现场实际情况，上部构造可在路堤上或河岸上预制，旋转角度也可根据地形随意旋转。

转体法施工工艺流程转体法施工工艺流程主要包括以下步骤：1.基础施工。

包括桩基础、基坑支护、下承台（球铰支架下）的施工。

2.安装转动设备。

包括滑轨及支架、球铰下转盘及支架、定位转动轴心、定位滑轨相对位置（相对转动轴心）。

3.混凝土浇筑。

包括下承台上部及牵引块、制动块的安装，球绞上转盘的安装，插入钢销，安装保险钢撑脚。

4.墩身施工。

包括墩身浇筑，注意分层振捣，避免漏振。

5.连续梁体施工。

包括现浇箱梁的地基处理、支架搭设、堆载预压及卸载、模板、钢筋、钢绞线及混凝土浇筑。

6.桥梁实施转体。

包括转体准备工作，如清除沙垫层，使用高压水枪冲洗干净，然后拆除支架。

7.转体到位合拢。

在转体完成后，进行合拢作业，确保结构平衡。

8.封盘。

完成合拢后，进行上、下承台间的封盘、锚固工作。
