拱桥施工方案1. 引言拱桥是一种具有优美曲线形状的桥梁结构，具有良好的承载能力和抗震能力。
在拱桥的施工过程中，需要科学合理地制定施工方案，保证施工进度和质量。
本文将介绍拱桥的施工方案，包括施工准备、基础施工、拱体施工、桥面铺设和验收总结等内容。
2. 施工准备在正式开始施工之前，需要进行以下准备工作：2.1. 设计方案审核施工前需要审核设计方案，确保设计符合要求并且合理可行。
2.2. 人员组织与培训组织施工人员，并确保他们具备相关技能和经验。
对于没有相关经验的人员，需要进行培训，确保他们能够胜任施工工作。
2.3. 施工现场准备清理施工现场，确保施工现场整洁有序。
同时，为施工人员提供必要的安全设备和施工工具。
2.4. 材料准备检查所需的材料，并确保其数量和质量符合要求。
如有需要，及时补充材料。
3. 基础施工基础施工是拱桥施工的第一步，包括地基处理和基础浇筑等工作。
3.1. 地基处理首先需要对施工现场的地基进行处理。
如果地基不稳定或者存在软土等问题，需要采取相应的地基处理措施，如加固或注浆等。
3.2. 基础浇筑在地基处理完成后，进行基础的浇筑工作。
根据设计方案，按照图纸要求进行浇筑，确保基础的稳定性和承载能力。
4. 拱体施工拱体施工是拱桥施工的关键步骤，需要注意以下几点：4.1. 模板搭设搭设模板是拱体施工的第一步。
根据设计方案，将拱体模板进行拆分，逐个安装并调整至合适位置。
4.2. 钢筋绑扎在模板搭设完成后，进行钢筋的绑扎工作。
根据设计方案要求，将钢筋绑扎至模板上，注意钢筋的布置和连接方式。
4.3. 混凝土浇筑在钢筋绑扎完成后，进行混凝土的浇筑工作。
按照设计方案要求，将混凝土逐层浇筑至模板内，注意控制浇筑的速度和层高，确保混凝土的质量。
4.4. 拱体调整混凝土浇筑完成后，需要对拱体进行调整。
根据设计方案，采用相应的调整设备，如液压顶升设备，对拱体进行调整，使其达到设计的形状和位置。
5. 桥面铺设桥面铺设是拱桥施工的最后一步，需要注意以下几点：5.1. 路基处理在桥面铺设前，需要对路基进行处理。
第1篇一、项目概述本项目为某地区某河流上的拱桥建设，桥梁全长为200米，主跨为100米，采用单跨拱桥设计。
拱桥结构为钢筋混凝土结构，桥面宽度为9米，设计荷载为汽车-超20级，验算荷载为挂车-120。
本项目旨在提高地区交通效率，改善两岸居民出行条件。
二、施工准备1. 组织机构及人员配置成立项目施工指挥部，下设施工、技术、质量、安全、材料、财务等职能科室。
各科室负责人由经验丰富、责任心强的管理人员担任，确保项目顺利进行。
2. 施工场地准备- 清理施工现场，确保场地平整、排水畅通。
- 设置临时施工道路，方便材料运输和人员进出。
- 建立临时办公、生活设施，满足施工人员需求。
3. 材料设备准备- 购置或租赁施工所需的各种材料、设备，如钢筋、水泥、模板、吊车、搅拌机等。
- 对设备进行检查、维修，确保其性能良好。
4. 技术准备- 组织技术人员学习设计图纸和相关规范，熟悉施工工艺。
- 编制施工组织设计、施工方案，明确施工顺序、施工方法、质量控制要点等。
三、施工工艺1. 基础施工- 首先进行基础开挖，按照设计要求进行地基处理。
- 基础采用钢筋混凝土结构，分两次浇筑，先浇筑垫层，再浇筑承台。
- 基础混凝土达到设计强度后，进行承台模板安装，进行混凝土浇筑。
2. 拱肋施工- 拱肋采用钢筋混凝土结构，分节段施工。
- 在基础上设置支架，支架采用钢支撑结构，确保拱肋施工过程中的稳定。
- 拱肋分节段施工，先浇筑底板，再浇筑侧板，最后浇筑拱顶。
- 每节段混凝土达到设计强度后，拆除支架，进行下一节段施工。
3. 桥面施工- 桥面采用钢筋混凝土结构，分两次浇筑，先浇筑底板，再浇筑面板。
- 在拱肋施工完成后，进行桥面模板安装，进行混凝土浇筑。
- 桥面混凝土达到设计强度后，进行桥面防水、排水、栏杆等附属工程施工。
四、质量控制1. 原材料质量控制- 严格控制钢筋、水泥、砂石等原材料的质量，确保其符合设计要求。
- 对原材料进行抽样检验，不合格材料不得使用。
一、工程概况本项目为某地区一座新建的拱桥，全长150米，主跨80米，桥面宽度为20米。
该拱桥位于一条繁忙的公路上，交通流量较大，因此施工方案必须确保施工安全和工程质量，同时要尽量减少对交通的影响。
二、施工准备1. 施工组织成立专门的施工项目部，负责整个工程的施工组织和管理。
项目部下设工程部、技术部、安全部、质量部等部门，各部门分工明确，协同合作。
2. 施工材料根据设计要求，提前采购和储备施工所需的材料，如钢筋、水泥、砂石、混凝土等。
确保材料质量符合国家标准。
3. 施工设备租赁和购置必要的施工设备，如挖掘机、吊车、混凝土搅拌站、模板等，确保施工顺利进行。
4. 施工人员组织施工队伍，进行技术培训和安全教育，提高施工人员的综合素质。
三、施工工艺1. 施工顺序（1）基础施工：首先进行基础开挖，然后进行基础垫层施工，最后进行基础混凝土浇筑。
（2）拱桥主体施工：按照拱桥的截面形状和尺寸，分段进行模板安装、钢筋绑扎、混凝土浇筑。
（3）桥面施工：完成拱桥主体施工后，进行桥面防水、桥面钢筋绑扎、混凝土浇筑。
2. 施工工艺（1）基础施工：采用明挖法进行基础开挖，开挖深度根据地质条件确定。
基础垫层采用C15混凝土，厚度为0.3米。
基础混凝土采用C30混凝土，厚度为1.5米。
（2）拱桥主体施工：采用分段浇筑法进行拱桥主体施工。
分段长度根据施工条件和设备能力确定。
模板采用钢模板，确保模板的刚度和稳定性。
钢筋绑扎严格按照设计要求进行，确保钢筋间距和间距误差符合规范。
（3）桥面施工：桥面防水采用SBS改性沥青防水卷材，厚度为2mm。
桥面钢筋绑扎和混凝土浇筑按照设计要求进行。
四、施工质量控制1. 材料质量：严格控制施工材料的采购、检验和使用，确保材料质量符合国家标准。
2. 施工过程：加强施工过程的质量控制，严格按照施工工艺进行施工，确保施工质量。
3. 检验检测：定期进行质量检验和检测，确保工程质量达到设计要求。
五、施工安全1. 安全教育：对施工人员进行安全教育，提高安全意识。
拱桥施工中,拱圈主梁的施工方法
拱桥施工中，拱圈主梁的施工方法通常有以下几种:
1. 悬臂法：悬臂法是指将主梁分为两部分，分别施工。
在主梁的第一部分安装好后，将其向桥墩方向悬伸，直到主梁的第二部分也被安装好。
这种方法的优点是可以快速地安装主梁，缺点是施工难度较大。
2. 顶推法：顶推法是指将主梁分为两部分，分别在两个桥墩处安装好。
然后使用液压顶推设备将主梁向桥墩方向推动，直到主梁全部安装好。
这种方法的优点是可以减小施工难度，缺点是需要较大的液压设备。
3. 支架法：支架法是指将主梁分为两部分，分别在两个桥墩处安装好。
然后使用支架将主梁支撑起来，进行施工。
这种方法的优点是可以快速地安装主梁，缺点是施工难度较大。
在以上三种方法中，最常用的方法是悬臂法。
悬臂法具有施工速度快、成本低等优点，适用于各种类型的拱桥施工。
但是，悬臂法也有一定的缺点，如施工难度大、安全风险高等问题。
因此，在选择施工方法时，需要根据具体情况进行综合考虑。
拓展:
拱桥是一种重要的桥梁类型，以其优美的曲线和高效的承载能力而在桥梁建设中备受欢迎。
拱桥施工中，拱圈主梁的施工方法是至关重要的。
除了悬臂法、顶推法和支架法等常见的施工方法外，还有一些先进的施工方法，如步履式顶推法、拱上垮塌法等。
这些方法都具有独特的优点和适用范围，可以根据具体情况选择。
拱桥施工工艺1.拱桥有支架施工1）拱架施工砌筑石拱桥或混凝土预制块拱桥，以及现浇混凝土或钢筋混凝土拱桥时，需要搭设拱架，以承受全部或部分主拱圈和拱上建筑的质量，保证拱圈的形状符合设计要求。
（1）拱架拼装。
拱架可就地拼装或根据起吊设备能力预拼成组件后再进行安装。
拱架拼装过程中必须注意各节点、各杆件的受力平衡，并准备好拱顶拆拱设备，以使拱装拆自如。
（2）拱架安装。
①工字钢拱架安装。
工字钢拱架的架设应分片进行。
架设每片拱片时，应同时将左、右半片拱片吊至一定高度，并将拱片脚纳入墩台缺口或预埋的工字钢支点上与拱座铰连接，然后安装拱顶卸拱设备进行合龙。
对于横梁、弧形木及支承木，应先安装弧形木再安装支承、横梁及模板。
弧形木上应通过操平以检查标高准确，当误差过大时，可在弧形木上加铺垫木或刻槽。
横梁应严格按设计安放。
②钢桁架拱架安装。
钢桁架拱架的安装方法主要包括悬臂拼装法、浮运安装法、半拱旋转法、竖立安装法等。
a.悬臂拼装法。
悬臂拼装法适用于拼装式钢桁架拱架安装，拼装时从拱脚起逐节进行，拼装好的节段用滑车组系吊在墩台塔架上。
b.浮运安装法。
拱架拼装后，即可进行安装，为便于拱架进孔与就位，拱架拼装时的矢高，应稍大于设计矢高（即预留沉降值）。
在拱架进孔后，用挂在墩台上的大滑车和放置在支架上的千斤顶来调整矢高，并用水压仓，以降低拱架，使拱架就位。
安装时，拱顶铰须临时捆紧，拱脚铰和铰座位置须稍加调整，以使铰座密合。
c.半拱旋转法。
采用半拱旋转法安装钢桁架拱架的方法与安装工字形钢拱架相似，其不同之处在于钢桁架安装时，起吊前拱脚先安装在支座上，然后用拉索使半拱架向上旋转合龙。
d.竖立安装法。
钢桁架拱架竖立安装是在桥跨内两端拱脚上，垂直地拼成两半孔骨架，再以绕拱脚铰旋转的方法放至设计位置进行合龙。
（3）拱架卸落与拆除。
由于拱上建筑、拱背材料、连拱等因素对拱圈受力的影响，应选择在拱体产生最小应力时卸架，一般在砌筑完成后20～30d，待砌筑砂浆强度达到设计强度的70%以后才能卸落拱架。

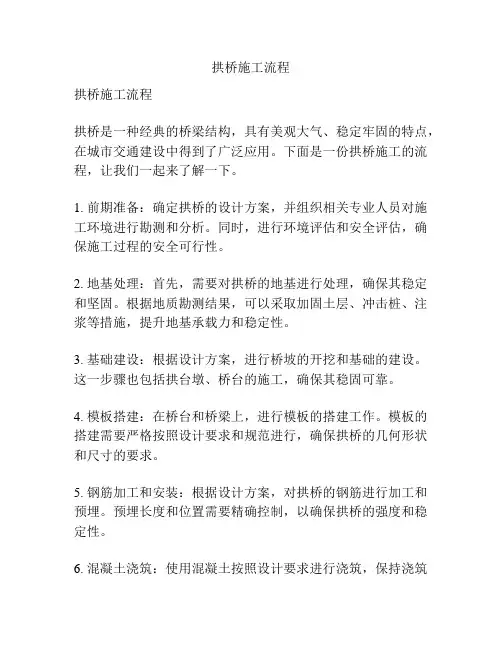

拱桥施工流程拱桥施工流程拱桥是一种经典的桥梁结构，具有美观大气、稳定牢固的特点，在城市交通建设中得到了广泛应用。
下面是一份拱桥施工的流程，让我们一起来了解一下。
1. 前期准备：确定拱桥的设计方案，并组织相关专业人员对施工环境进行勘测和分析。
同时，进行环境评估和安全评估，确保施工过程的安全可行性。
2. 地基处理：首先，需要对拱桥的地基进行处理，确保其稳定和坚固。
根据地质勘测结果，可以采取加固土层、冲击桩、注浆等措施，提升地基承载力和稳定性。
3. 基础建设：根据设计方案，进行桥坡的开挖和基础的建设。
这一步骤也包括拱台墩、桥台的施工，确保其稳固可靠。
4. 模板搭建：在桥台和桥梁上，进行模板的搭建工作。
模板的搭建需要严格按照设计要求和规范进行，确保拱桥的几何形状和尺寸的要求。
5. 钢筋加工和安装：根据设计方案，对拱桥的钢筋进行加工和预埋。
预埋长度和位置需要精确控制，以确保拱桥的强度和稳定性。
6. 混凝土浇筑：使用混凝土按照设计要求进行浇筑，保持浇筑工艺和工期的稳定性。
在混凝土浇筑过程中，需要采取加固措施，防止混凝土的坍塌和泄漏。
7. 拱桥拆模：在混凝土达到一定强度后，进行模板的拆除。
拆模过程需要小心谨慎，以避免对拱桥造成损坏。
8. 后期处理：对拱桥进行表面处理和涂装，保护和美化拱桥的外观。
同时，进行桥面防水处理和路面施工，确保拱桥的耐久性和使用性。
以上就是拱桥施工的大致流程。
当然，实际的施工过程中还会有一些辅助工作，如安装导向设施、路灯、排水设施等。
需要注意的是，拱桥施工是一个需要高度专业和谨慎的工程，施工人员需要具备扎实的专业知识和丰富的实践经验。
只有严格按照设计要求和规范进行施工，才能保证拱桥的质量和安全。
