隐蔽工程签证记录表(doc 43页)

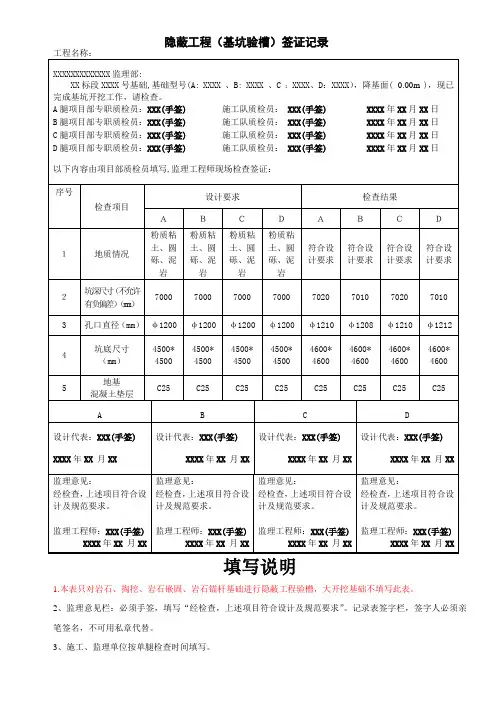

隐蔽工程（基坑验槽）签证记录表工程名称：遂宁城市生活垃圾环保发电项目110kV送出工程隐蔽工程（基坑验槽）签证记录隐蔽工程（基础浇前、支模）签证记录表填写说明：1、签证记录表中填写的桩号应与杆塔明细表中的杆塔桩号一致。

例如：T1、N12等。

2、“基础型”若同一基基础四个腿基础型相同，则填写统一的基础型，反之，如四个腿基础型不一样，应按照设计分别填写A、B、C、D基础型。

如：A:Xk-Z1200L12 B: Xk-Z1200L07 C:Xk-Z1200L02 D: Xk-Z1200L07。

3、日期应填写完整。

例如：2009年4月19日4、“坑深尺寸”栏：标准栏、检查结果栏分别填写不含垫层的基础埋深设计值、实测值。

5、“钢筋保护层厚度”栏：检查结果栏填写偏差值，如：-2，+3等，保留正、负号。

6、“模板支撑质量”栏：检查结果栏填写牢固可靠。

7、“坑口、坑底清理”栏：检查结果栏填写符合要求。

8、“坑中心根开、对角线尺寸”栏：对于平腿基础：设计值栏，填写设计根开值，如：AB: 10244 BC: 10244。

检查结果栏填写实测值。

对于高低腿基础：设计值栏，填写两水平半根开值，如：AB：5006+6005 BC: 6005+5006。

检查结果按照设计值栏填写实测值。

9、监理意见栏：必须手签，填写“合格，同意浇制”。

记录表签字栏，签字人必须亲笔签名，不可用私章代替。

隐蔽工程（基础浇制）签证记录表填写说明：1、签证记录表中填写的桩号应与杆塔明细表中的杆塔桩号一致。

例如：T1、N12等。

2、“基础型号”若同一基基础四个腿基础型相同，则填写统一的基础型，反之，如四个腿基础型不一样，应按照设计分别填写A、B、C、D基础型。

如：A:Xk-Z1200L12 B: Xk-Z1200L07 C:Xk-Z1200L02D: Xk-Z1200L07。

3、日期应填写完整。

例如：2007年6月19日4、“砼配合比”栏：标准栏、检查结果栏分别填写水泥、砂、石、水配合比值、实测值。

隐蔽工程签证记录表(doc 43页)隐蔽工程（接地线埋设）签证记录表工程名称：山东华电高唐15MWp集约化生态农业光伏并网发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目隐蔽工程（接地线埋设）签证记录表发电项目。

隐蔽工程（导线液压）签证记录表工程名称：浮山高村—文昌110kV双回送电线路工程1下40.1440.1040014.1814.149034.4234.3841912.2612.24103无弯曲裂纹杨北拽02合格注1：d1、d2分别为压前钢管和铝管外径；注2：外观检查包括管弯曲、裂纹等项目；注3：压后管推荐值：钢管为12.52mm；铝管为34.59mm。

隐蔽工程（导线液压）签证记录表工程名称：浮山高村—文昌110kV双回送电线路工程耐张段桩号6号至8号耐张段塔号6号至8号导地线规格JL/G1A-300/25施工日期2013年6月6日桩号送侧或受侧相别线别压前铝管mm压前钢管mm压后铝管mm压后钢管mm外观检查压接人钢印代号评级外径d2需压长度外径d1需压长度对边距压接长度对边距压接长度最大最小最大最小最大最小最大最小23注1：d1、d2分别为压前钢管和铝管外径；注2：外观检查包括管弯曲、裂纹等项目；注3：压后管推荐值：钢管为12.52mm；铝管为34.59mm。

隐蔽工程（导线液压）签证记录表工程名称：浮山高村—文昌110kV双回送电线路工程耐张段桩号2号至6号耐张段塔号2号至6号导地线规格JL/G1A-300/25施工日期2013年7月8日桩号送侧或受侧相别线别压前铝管mm压前钢管mm压后铝管mm压后钢管mm外观检查压接人钢印代号评级外径d2需压长度外径d1需压长度对边距压接长度对边距压接长度最大最小最大最小最大最小最大最小2#送侧左上40.1240.1040014.1414.129034.4834.3642212.2412.22103无弯曲裂纹杨北拽02合格4中40.1240.1040014.1214.109034.4634.4441912.2212.20104无弯曲裂纹杨北拽02合格下40.1440.1240014.1414.129034.4834.4642112.2812.26102无弯曲裂纹杨北拽02合格右上40.1440.1240014.1614.149034.4434.3242312.2612.24105无弯曲裂纹杨北拽02合格中40.1240.1040014.1414.129034.4234.3642412.2412.22103无弯曲裂纹杨北拽02合格下40.1240.0840014.1214.109034.4434.4042612.2612.24103无弯曲裂纹杨北拽02合格6#受侧左上40.1440.1240014.1414.129034.4834.3642212.2412.22102无弯曲裂纹杨北拽02合格中40.1240.1040014.1214.109034.4634.4441912.2212.20105无弯曲裂纹杨北拽02合格下40.1440.1240014.1414.129034.4834.4642112.2812.26102无弯曲裂纹杨北拽02合格右上40.1440.1240014.1614.149034.4434.3242312.2612.24105无弯曲裂纹杨北拽02合格中40.1440.1240014.1414.129034.4234.3642412.2412.22103无弯曲裂纹杨北拽02合格下40.1040.0840014.1214.109034.4434.4042612.2612.24103无弯曲裂纹杨北拽02合格注1：d1、d2分别为压前钢管和铝管外径；注2：外观检查包括管弯曲、裂纹等项目；注3：压后管推荐值：钢管为12.52mm；铝管为34.59mm。

隐蔽工程（地线耐张液压）签证记录表
工程名称：健康谷220kV谭寿一二线，谭五三线3条输电线路迁改工程
四川电力工程建设监理有限责任公司健康谷220kV谭寿一、二线，谭五三线3条输电线路迁改工程监理部：
第标段，耐张段桩号，塔号，压接管型号NY-120BG-40，压接准备工作就绪，请现场监督检查。

项目部专职质检员：施工队质检员：年月日
以下内容由项目部质检员填写，监理工程师现场检查签证：
送/受侧送侧受侧
相别左右
线别 1 2 1 2
钢管压前值
外径
最大
最小
内径
长度
压后值
对边距
最大
最小
长度
铝管
压前值
外径
最大
最小
内径
长度
压后值
对边距
长度压接管清洗是否干净
外观检查
是否涂导电脂
是否清除表面氧化膜
压后值是否符合
规程公式值
铝管
钢管
钢印号
压接人签名
备注：1、外观检查包括弯曲、扭曲、砂眼、裂纹、伤痕等；
2、压后尺寸应符合DL/T5285-2013《输变电工程架空导线及地线液压压接工艺规程》中的有关规定，计算公式为：S=0.866×0.993D+0.2(mm)。

监理意见：
监理工程师：年月日。

输电线路隐蔽工程签证记录表模板一、隐蔽工程签证目的隐蔽工程施工质量管理，是工程建设质量管理的一个重要环节，工序施工质量控制是保证整个工程建设质量的重要环节，隐蔽工程质量签证是监理质量控制的重要依据和手段。

鉴于110kV ~750kV 输电线路工程施工及验收规范中，没有对输电线路施工过程中隐蔽工程签证表格做出具体规定，借鉴以往工程管理经验，现对输电线路工程隐蔽工程签证记录表进行统一规范。

在对隐蔽工程签证时，要求施工项目部填写一式两份，及时由各方签证人员签字完善，并交一份监理项目部留存，作为监理对隐蔽工程质量管理的依据。

二、隐蔽工程签证清单输电线路隐蔽工程签证记录表共计26份，具体如下：1、各种基础型式地基验槽9份（普通基础；承台基础；岩石嵌固、掏挖基础；人工挖孔基础；单腿多孔基础；钢管杆基础；锚杆基础；灌注桩成孔；挡土墙）。

2、各种基础浇前、支模6份（板式基础；锚杆基础；钢管杆基础；岩石掏挖基础；人工挖孔基础；承台、连梁基础）。

3、各种基础浇制6份（板式基础；钢管杆基础；岩石掏挖基础；人工挖孔基础；单腿多孔；灌注桩基础）。

4、各种基础拆模1份。

5、各种接地装置埋设2份（水平接地埋设；垂直接地埋设）。

6、各种压接管压接2份（接续管压接、耐张管压接）。

1.隐蔽工程（普通基础地基验槽）签证记录表填写说明1.工程名称应与建设单位要求的工程名称一致。

2.监理项目部应写全称并与公章对应。

3.施工桩号应与杆塔明细表中杆塔桩号一致；如： G1、T1等。

4.基础型式若同一基四个腿基础相同，则填写统一的基础型号，反之，如四个腿基础不一样，应按照设计分别填写A、B、C、D腿基础型式；如：A：DB3645 B：DB3242 C：DB4257 D：DB3645。

5.设计变更如有应填写设计变更图号；没有则填“无”。

6.日期应填写完整；如xxxx年xx月xx日。

7.坑底地质栏：检查结果栏分别填写设计地质和实际地质。

8. 地基承载力栏：如设计图纸要求，应在检查结果栏分别填写设计值和试验值；如设计图纸未要求填写“/”。

基础浇制(支模)隐蔽工程签证记录表1隐蔽工程（基础浇前、支模）签证记录表工程名称：滇西北至广东±800kV特高压直流输电工程直流线路工程（11标）编号：ZMYQ-SG09-0009填写说明:1、工程名称：滇西北至广东±800kV特高压直流输电工程直流线路工程（xx标）2、表格编号：详见《隐蔽工程编号统一说明》；3、监理部：需填写监理项目部章全称(如：广东天安工程监理有限公司金中直流线路工程6～8标监理部)；4、设计变更没有正式确定前可以不填写；5、基础腿编号：按设计图纸规定，填写A、B、C、D或Ⅰ、Ⅱ、Ⅲ、Ⅳ，但方位应对应;6、日期：上面栏填写首条腿验筋验模日期，下面栏填写监理同意最后条腿开始浇制日期；7、第5栏中地脚螺栓、角钢插入式或者锚杆前□，可根据实际情况勾选其中1项。

8、坑深尺寸：设计值和实测值填写实际埋深；9、立柱尺寸：以外露部分的几何尺寸为准；10、基础底板尺寸为最底层断面尺寸；人工挖孔桩基础底板尺寸为扩大头尺寸；11、立柱、底板断面尺寸：分别按方断面（边长×边长）和圆断面（φ直径）填写；12、砂、石含泥量：按使用砂、石的检测报告中含泥量填写；13、插入式角钢数量、规格、长度：填插入式角钢的数量×∠单边长×厚度×插入角钢长度；14、钢筋符号A代表I级钢筋(HPB235或HPB300),代表II 级钢筋(HRB335)，C代表III级钢筋（HRB400）钢筋长度不同时，填写平均值，数量为单腿总数(钢筋符号电脑直接打不出来，请下载SJQY字体软件安装，然后插入符号中有A、C)；15、板筋填写最底层底板筋；盖筋为最底1层和2层的上盖筋；16、地脚螺栓或插入角钢外露长度填写外露垂直高度；地脚螺栓实测值填最大值/最小值；插入角钢填写实测值；17、地脚螺栓相互间尺寸填写：4个螺栓填写一个数值；实测值填最大值和最小值；8个螺栓A值（为图纸上A值）、B值（为图纸上B值乘1.414）；实测值A值、B值均填写最大值；插入角钢不填写；18、坑中心根开、对角线尺寸：等高基础每项填相应整根开值或整对角线值，不等高基础每项填半根开＋半根开或半对角线值＋半对角线值；19、监理单位见证人为监理单位现场监理人员；20、装订线要求保证左边25mm；右边没有明确要求；个别栏内如字节过多，允许调整字体大小、栏目大小及行宽；21、表头字体为小二号宋体加粗；表格内容字体为仿宋体；字体大小根据表格调整；22、不填的空白栏打/；23、监理意见栏：符合要求，同意浇制（手写）。
