课题一 塑料护套线配线

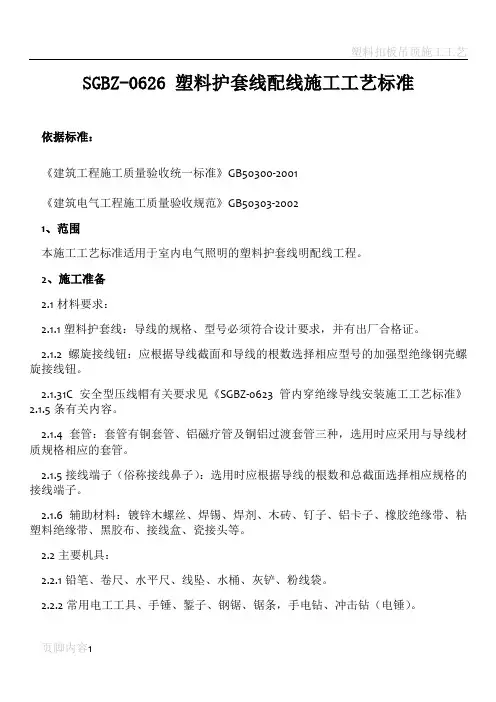

SGBZ-0626 塑料护套线配线施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于室内电气照明的塑料护套线明配线工程。

2、施工准备2.1材料要求：2.1.1塑料护套线：导线的规格、型号必须符合设计要求，并有出厂合格证。

2.1.2螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。

2.1.31C安全型压线帽有关要求见《SGBZ-0623 管内穿绝缘导线安装施工工艺标准》2.1.5条有关内容。

2.1.4套管：套管有铜套管、铝磁疗管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。

2.1.5接线端子（俗称接线鼻子）：选用时应根据导线的根数和总截面选择相应规格的接线端子。

2.1.6辅助材料：镀锌木螺丝、焊锡、焊剂、木砖、钉子、铝卡子、橡胶绝缘带、粘塑料绝缘带、黑胶布、接线盒、瓷接头等。

2.2主要机具：2.2.1铅笔、卷尺、水平尺、线坠、水桶、灰铲、粉线袋。

2.2.2常用电工工具、手锤、錾子、钢锯、锯条，手电钻、冲击钻（电锤）。

2.2.3兆欧表、万用表、工具袋、工具箱，高凳等。

2.3作业条件2.3.1配合土建结构施工阶段，根据设计图尺寸位置，预埋好木砖和过墙管。

2.3.2内装修工程全部结束。

3、操作工艺3.1工艺流程：弹线定位——预埋木砖保护（预埋塑料胀管）——护套线配线——导线连结——线路检查、绝缘摇测。

3.2弹线定位时，塑料护套配线应符合以下规定：3.2.1线卡距离木台、接线盒及转角处不得大于50mm。

线卡最大间距为300mm，间距均匀，允许偏差5mm。

3.2.2线路与其它管道相遇时，应加套保护管助且绕行；与它管道之间的最小距离见3—1、表3-2所示。

3.3预埋木砖和保护管。

3.4弹线定位。

3.5安装塑料胀管。

3.6护套线配线：根据原先预埋好的木砖和塑料胀管的位置，弹出粉线，确定固定档距。

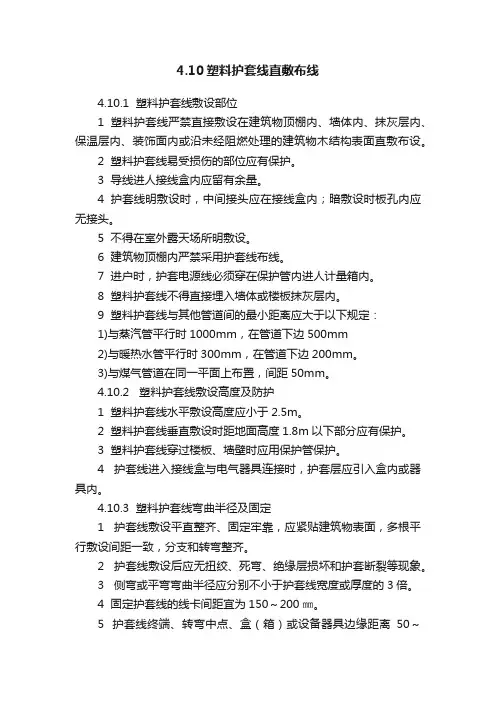

4.10塑料护套线直敷布线4.10.1 塑料护套线敷设部位1 塑料护套线严禁直接敷设在建筑物顶棚内、墙体内、抹灰层内、保温层内、装饰面内或沿未经阻燃处理的建筑物木结构表面直敷布设。

2 塑料护套线易受损伤的部位应有保护。

3 导线进人接线盒内应留有余量。

4 护套线明敷设时，中间接头应在接线盒内；暗敷设时板孔内应无接头。

5 不得在室外露天场所明敷设。

6 建筑物顶棚内严禁采用护套线布线。

7 进户时，护套电源线必须穿在保护管内进人计量箱内。

8 塑料护套线不得直接埋入墙体或楼板抹灰层内。

9 塑料护套线与其他管道间的最小距离应大于以下规定：1)与蒸汽管平行时1000mm，在管道下边500mm2)与暖热水管平行时300mm，在管道下边200mm。

3)与煤气管道在同一平面上布置，间距50mm。

4.10.2 塑料护套线敷设高度及防护1 塑料护套线水平敷设高度应小于2.5m。

2 塑料护套线垂直敷设时距地面高度1.8m以下部分应有保护。

3 塑料护套线穿过楼板、墙壁时应用保护管保护。

4 护套线进入接线盒与电气器具连接时，护套层应引入盒内或器具内。

4.10.3 塑料护套线弯曲半径及固定1 护套线敷设平直整齐、固定牢靠，应紧贴建筑物表面，多根平行敷设间距一致，分支和转弯整齐。

2 护套线敷设后应无扭绞、死弯、绝缘层损坏和护套断裂等现象。

3 侧弯或平弯弯曲半径应分别不小于护套线宽度或厚度的3倍。

4 固定护套线的线卡间距宜为150～200㎜。

5 护套线终端、转弯中点、盒（箱）或设备器具边缘距离50～100㎜处用线卡固定。

4.10.4 质量通病1 塑料护套线直接敷设在墙体内。

2 塑料护套线接头明露。

3 塑料护套线敷设在顶棚内。

4 线卡间距不均匀或间距过大。

5 在潮湿场所或露天敷设。

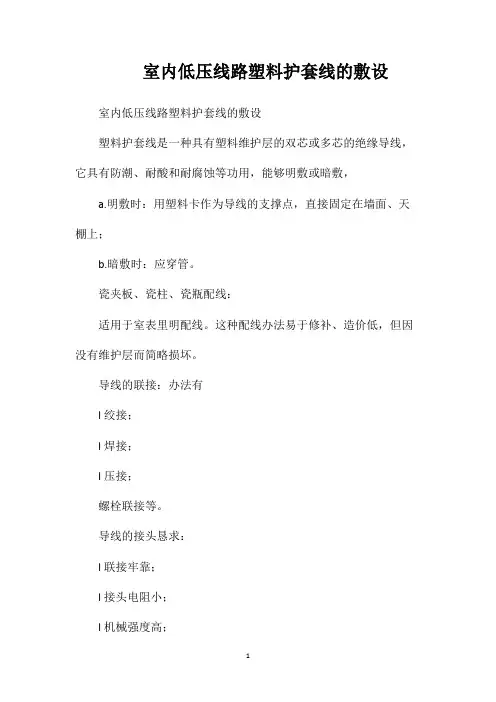

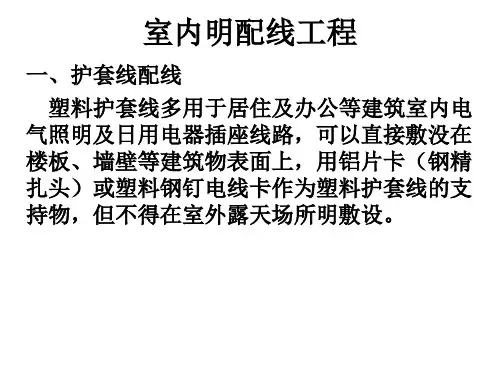

室内低压线路塑料护套线的敷设室内低压线路塑料护套线的敷设
塑料护套线是一种具有塑料维护层的双芯或多芯的绝缘导线，它具有防潮、耐酸和耐腐蚀等功用，能够明敷或暗敷，
a.明敷时：用塑料卡作为导线的支撑点，直接固定在墙面、天棚上；
b.暗敷时：应穿管。

瓷夹板、瓷柱、瓷瓶配线：
适用于室表里明配线。

这种配线办法易于修补、造价低，但因没有维护层而简略损坏。

导线的联接：办法有
l绞接；
l焊接；
l压接；
螺栓联接等。

导线的接头恳求：
l联接牢靠；
l接头电阻小；
l机械强度高；
l绝缘功用好；耐腐蚀等。

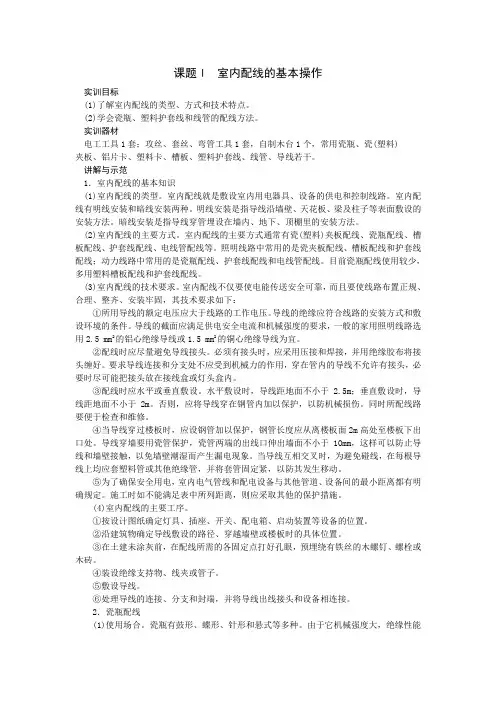

课题l 室内配线的基本操作实训目标(1)了解室内配线的类型、方式和技术特点。

(2)学会瓷瓶、塑料护套线和线管的配线方法。

实训器材电工工具1套；攻丝、套丝、弯管工具1套，自制木台1个，常用瓷瓶、瓷(塑料)夹板、铝片卡、塑料卡、槽板、塑料护套线、线管、导线若干。

讲解与示范1．室内配线的基本知识(1)室内配线的类型。

室内配线就是敷设室内用电器具、设备的供电和控制线路。

室内配线有明线安装和暗线安装两种。

明线安装是指导线沿墙壁、天花板、梁及柱子等表面敷设的安装方法。

暗线安装是指导线穿管埋设在墙内、地下、顶棚里的安装方法。

(2)室内配线的主要方式。

室内配线的主要方式通常有瓷(塑料)夹板配线、瓷瓶配线、槽板配线、护套线配线、电线管配线等。

照明线路中常用的是瓷夹板配线、槽板配线和护套线配线；动力线路中常用的是瓷瓶配线、护套线配线和电线管配线。

目前瓷瓶配线使用较少，多用塑料槽板配线和护套线配线。

(3)室内配线的技术要求。

室内配线不仅要使电能传送安全可靠，而且要使线路布置正规、合理、整齐、安装牢固，其技术要求如下：①所用导线的额定电压应大于线路的工作电压。

导线的绝缘应符合线路的安装方式和敷设环境的条件。

导线的截面应满足供电安全电流和机械强度的要求，一般的家用照明线路选用2.5 mm2的铝心绝缘导线或1.5 mm2的铜心绝缘导线为宜。

②配线时应尽量避免导线接头。

必须有接头时，应采用压接和焊接，并用绝缘胶布将接头缠好。

要求导线连接和分支处不应受到机械力的作用，穿在管内的导线不允许有接头，必要时尽可能把接头放在接线盒或灯头盒内。

③配线时应水平或垂直敷设。

水平敷设时，导线距地面不小于 2.5m；垂直敷设时，导线距地面不小于2m。

否则，应将导线穿在钢管内加以保护，以防机械损伤。

同时所配线路要便于检查和维修。

④当导线穿过楼板时，应设钢管加以保护，钢管长度应从离楼板面2m高处至楼板下出口处。

导线穿墙要用瓷管保护，瓷管两端的出线口伸出墙面不小于1Omm，这样可以防止导线和墙壁接触，以免墙壁潮湿而产生漏电现象。

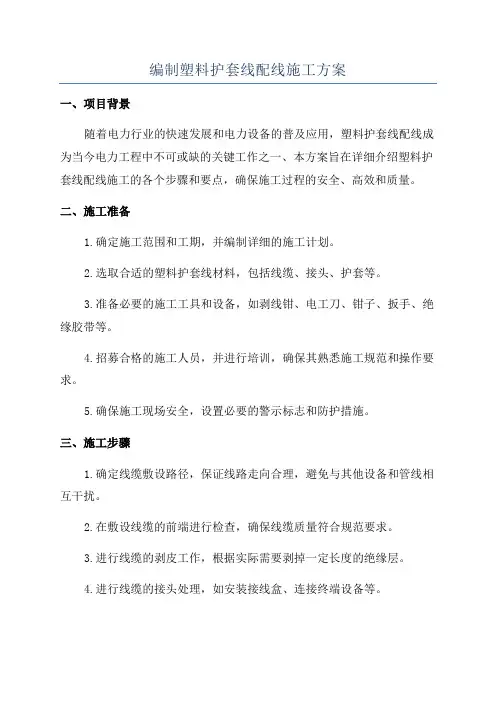

编制塑料护套线配线施工方案一、项目背景随着电力行业的快速发展和电力设备的普及应用，塑料护套线配线成为当今电力工程中不可或缺的关键工作之一、本方案旨在详细介绍塑料护套线配线施工的各个步骤和要点，确保施工过程的安全、高效和质量。

二、施工准备1.确定施工范围和工期，并编制详细的施工计划。

2.选取合适的塑料护套线材料，包括线缆、接头、护套等。

3.准备必要的施工工具和设备，如剥线钳、电工刀、钳子、扳手、绝缘胶带等。

4.招募合格的施工人员，并进行培训，确保其熟悉施工规范和操作要求。

5.确保施工现场安全，设置必要的警示标志和防护措施。

三、施工步骤1.确定线缆敷设路径，保证线路走向合理，避免与其他设备和管线相互干扰。

2.在敷设线缆的前端进行检查，确保线缆质量符合规范要求。

3.进行线缆的剥皮工作，根据实际需要剥掉一定长度的绝缘层。

4.进行线缆的接头处理，如安装接线盒、连接终端设备等。

5.进行塑料护套的安装和固定，确保护套与线缆之间紧密贴合，不出现松脱和断裂。

6.进行线缆的绝缘处理，使用绝缘胶带进行包扎，确保线缆的绝缘性能良好。

7.进行线缆的固定和支架安装，保证线缆的稳定性和安全性。

8.进行线缆的接地处理，连接接地装置，确保线缆的接地安全可靠。

9.进行线缆的验收测试，包括绝缘电阻测试、接地测试、电气性能测试等，确保线缆质量符合要求。

10.清理施工现场，将废弃材料和工具进行整理和清除，确保施工现场的清洁和安全。

四、质量控制1.施工人员必须具备相应水平的技术能力和证书，确保施工质量。

2.按照相关标准和规范进行施工，确保每一项工作符合要求。

3.对施工过程和成果进行监督和检查，及时发现和纠正问题。

4.在每一工序结束时进行自检和互检，确保每一项工作的质量可控。

5.对施工过程中出现的问题进行及时处理和记录，以便后续评估和改进。

五、安全措施1.严格遵守安全操作规程，必要时佩戴防护用品，如安全帽、安全眼镜、手套等。

2.施工人员必须经过相关培训，熟悉并遵守电气安全操作规程。

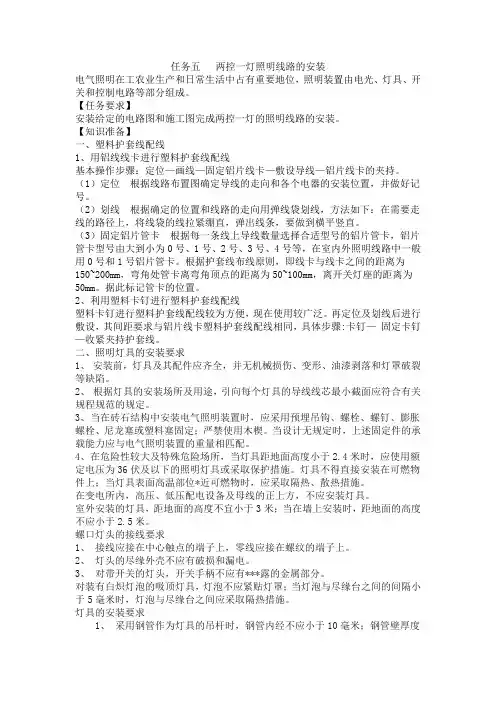

任务五两控一灯照明线路的安装电气照明在工农业生产和日常生活中占有重要地位，照明装置由电光、灯具、开关和控制电路等部分组成。

【任务要求】安装给定的电路图和施工图完成两控一灯的照明线路的安装。

【知识准备】一、塑料护套线配线1、用铝线线卡进行塑料护套线配线基本操作步骤：定位—画线—固定铝片线卡—敷设导线—铝片线卡的夹持。

（1）定位根据线路布置图确定导线的走向和各个电器的安装位置，并做好记号。

（2）划线根据确定的位置和线路的走向用弹线袋划线，方法如下：在需要走线的路径上，将线袋的线拉紧绷直，弹出线条，要做到横平竖直。

（3）固定铝片管卡根据每一条线上导线数量选择合适型号的铝片管卡，铝片管卡型号由大到小为0号、1号、2号、3号、4号等，在室内外照明线路中一般用0号和1号铝片管卡。

根据护套线布线原则，即线卡与线卡之间的距离为150~200mm，弯角处管卡离弯角顶点的距离为50~100mm，离开关灯座的距离为50mm。

据此标记管卡的位置。

2、利用塑料卡钉进行塑料护套线配线塑料卡钉进行塑料护套线配线较为方便，现在使用较广泛。

再定位及划线后进行敷设，其间距要求与铝片线卡塑料护套线配线相同，具体步骤:卡钉—固定卡钉—收紧夹持护套线。

二、照明灯具的安装要求1、安装前，灯具及其配件应齐全，并无机械损伤、变形、油漆剥落和灯罩破裂等缺陷。

2、根据灯具的安装场所及用途，引向每个灯具的导线线芯最小截面应符合有关规程规范的规定。

3、当在砖石结构中安装电气照明装置时，应采用预埋吊钩、螺栓、螺钉、膨胀螺栓、尼龙塞或塑料塞固定；严禁使用木楔。

当设计无规定时，上述固定件的承载能力应与电气照明装置的重量相匹配。

4、在危险性较大及特殊危险场所，当灯具距地面高度小于2.4米时，应使用额定电压为36伏及以下的照明灯具或采取保护措施。

灯具不得直接安装在可燃物件上；当灯具表面高温部位*近可燃物时，应采取隔热、散热措施。

在变电所内，高压、低压配电设备及母线的正上方，不应安装灯具。

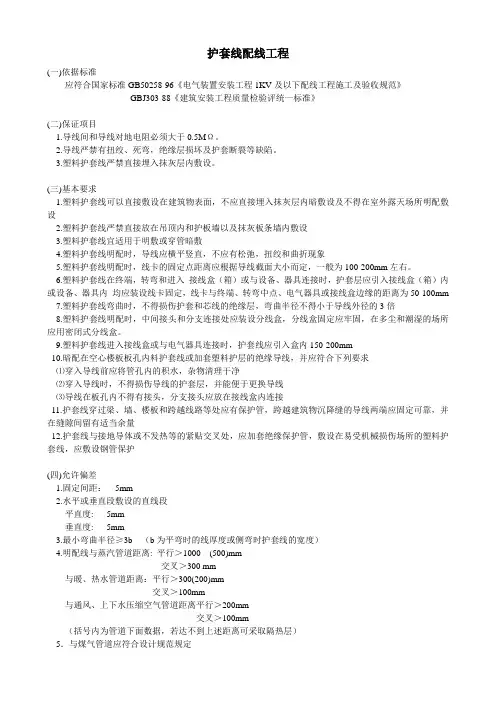

护套线配线工程(一)依据标准应符合国家标准GB50258-96《电气装置安装工程1KV及以下配线工程施工及验收规范》GBJ303-88《建筑安装工程质量检验评统一标准》(二)保证项目1.导线间和导线对地电阻必须大于0.5MΩ。

2.导线严禁有扭绞、死弯，绝缘层损坏及护套断裂等缺陷。

3.塑料护套线严禁直接埋入抹灰层内敷设。

(三)基本要求1.塑料护套线可以直接敷设在建筑物表面，不应直接埋入抹灰层内暗敷设及不得在室外露天场所明配敷设2.塑料护套线严禁直接放在吊顶内和护板墙以及抹灰板条墙内敷设3.塑料护套线宜适用于明敷或穿管暗敷4.塑料护套线明配时，导线应横平竖直，不应有松弛，扭绞和曲折现象5.塑料护套线明配时，线卡的固定点距离应根据导线截面大小而定，一般为100-200mm左右。

6.塑料护套线在终端，转弯和进入接线盒（箱）或与设备、器具连接时，护套层应引入接线盒（箱）内或设备、器具内均应装设线卡固定，线卡与终端、转弯中点、电气器具或接线盒边缘的距离为50-100mm7.塑料护套线弯曲时，不得损伤护套和芯线的绝缘层，弯曲半径不得小于导线外径的3倍8.塑料护套线明配时，中间接头和分支连接处应装设分线盒，分线盒固定应牢固，在多尘和潮湿的场所应用密闭式分线盒。

9.塑料护套线进入接线盒或与电气器具连接时，护套线应引入盒内150-200mm10.暗配在空心楼板板孔内料护套线或加套塑料护层的绝缘导线，并应符合下列要求⑴穿入导线前应将管孔内的积水，杂物清理干净⑵穿入导线时，不得损伤导线的护套层，并能便于更换导线⑶导线在板孔内不得有接头，分支接头应放在接线盒内连接11.护套线穿过梁、墙、楼板和跨越线路等处应有保护管，跨越建筑物沉降缝的导线两端应固定可靠，并在缝隙间留有适当余量12.护套线与接地导体或不发热等的紧贴交叉处，应加套绝缘保护管，敷设在易受机械损伤场所的塑料护套线，应敷设钢管保护(四)允许偏差1.固定间距：5mm2.水平或垂直段敷设的直线段平直度: 5mm垂直度: 5mm3.最小弯曲半径≥3b （b为平弯时的线厚度或侧弯时护套线的宽度）4.明配线与蒸汽管道距离: 平行＞1000 (500)mm交叉＞300 mm与暖、热水管道距离：平行＞300(200)mm交叉＞100mm与通风、上下水压缩空气管道距离平行＞200mm交叉＞100mm（括号内为管道下面数据，若达不到上述距离可采取隔热层）5．与煤气管道应符合设计规范规定。

塑料护套线配线1范畴本工艺标准有用于室内电气照明的塑料护套线明配线工程。

2施工预备2.1材料恳求：塑料护套线：导线的规格、型号必需契合计划恳求，并有出厂及格证。

螺旋接线钮：应按照导线截面跟导线的根数选择响应型号的加强型绝缘钢壳螺旋接线钮。

LC平安型压线帽有关恳求见3—8、条有关内容。

套管：套管有铜套管、铝套管及铜铝过渡套管三种，选用时应采纳与导线材质规格响应的套管。

接线端子〔俗称接线鼻子〕：选用时应按照导线的根数跟总截面选择响应规格的接线端子。

2.1.6辅佐材料：镀锌木螺丝、焊锡、焊剂、木砖、钉子、铝卡子、橡胶绝缘带、粘塑料绝缘带、黑胶布、接线盒、瓷讨论号。

2.2要紧机具：铅笔、卷尺、程度尺、线坠、水桶、灰铲、粉线袋。

常用电工东西、手锤、錾子、钢锯、锯条，手电钻、打击钻〔电锤〕。

兆欧表、万用表、东西袋、东西箱，高凳等。

2.3功课前提共同土建构造施工阶段，按照计划图尺寸地位，预埋好木砖跟过墙管。

内装修工程全体完毕。

3操纵工艺3.1工艺流程：3.2弹线定位时，塑料护套线配线应契合以下规则：线卡间隔木台、接线盒及转角处不得年夜于50mm。

线卡最年夜间距为300mm，间距平均，同意偏向5mm。

线路与别的管道相遇时，应加套保护管且绕行；与别的担保道之间的最小间隔见3—1、表3-2所示。

3.3预埋木砖跟保护鄙见3—9、节有关内容。

3.4弹线定位方法见3—9、节有关内容。

3.5装置塑料胀鄙见3—9、节有关内容。

3.6护套线配线：按照本来预埋好的木砖跟塑料胀管的地位，弹出粉线，断定结实档距。

将铝卡子用钉子结实在木砖上，用木螺丝将接线盒、电门盒、插销盒等结实在塑料胀管上。

按照线路的实践长器量好导线长度并剪断。

应从线路的一端开始逐段地敷设，边敷设，边结实。

而后将导线理顺调直。

3.7导线衔接：按照接线盒的巨细预留导线的长度，削去绝缘包层。

按导线绝缘层色彩区分相线、中性线或保护地线，用万用表测试。

螺旋接线钮衔接请见3—8、节有关部分。

课程名称电工实训授课课题护套线配电电路的安装课次授课专业班级教学目标知识目标技能（能力）目标素质目标1.培养学生“标准规范操作，安全文明生产”的理念。

2.提升学生维修电工技能水平与素质。

3.树立企业“6S管理”意识。

教学要点教学重点教学难点课型技能实践课课时小时教法与学法（教具）教、学、做一体化课后作业填写实训报告册教学后记授课教师邓翅飞备课时间年月日主要教学步骤与内容教师活动学生活动时间分配一：电路原理图：二：布置及接线图：三关于护套线配线的工艺要求：塑料护套线是一种具有聚氯乙稀塑料护套的双芯线或多芯导线，具有防潮、耐酸防腐蚀等性能，可直接敷设在空心楼板和建筑的表面，用钢精扎片或线卡作为导线的固定支持物，广泛用于室内照明及其他配电线路。

配线方法：1 定位划线：根据用电器件安装位置，确定好线路走向，用弹线袋划线；2 确定线卡的位置：直线部分：间隔150——200cm ，其他各种情况间隔：50——100cm ，划定线卡的位置；3 凿眼安装木榫（钢钉、铁钉钉不进的地方}；4 钢精扎片或线卡固定，钢精扎片有0 1 2 3 4 好五种号越大，长度越长，室内一般用0好和1 好；5 放线：两人合作，一人把整盘线套入手中，另一人将线头套向前拉，注意：导线不要拉乱，不可使导线产生扭曲现象；导线不要放在地上拖拉，以免损伤护套层；按实际长度需要，留有一定余量，将导线剪断，以便于操作；6 敷设：横平竖直，一只手拉紧导线，另一只手将导线固定在钢精扎片上（或用线卡固定）；四注意事项：1 护套线截面的选择：室内：铜芯线不小于0。

5 ；室外：不小于1 ；铝芯线：不小于1。

5 ；不小于2。

5 。

2 护套线的保护：敷设时不得与接地体或发热管道接近，当接近或交叉时，要加强绝缘隔热；容易机械损伤的部位，穿钢管（现在有专用塑料管）保护；不宜直接埋人入抹灰层；若走明线{要走暗线可穿管}，不宜在室外露天场所长期敷设；大容量电路不宜采用；3 线路高度要求：离地面最小高度不应小于500mm ；在穿越楼板及离地面高度低于150 mm 时，应穿管保护。

六、塑料护套经线配线
1．塑料护套线不得直接埋入抹灰层内以及在露天场所敷设。

杨经理首先要根据设计要求找准位置、弹出水平线和垂直线然后平均布置线卡间距，线卡间距要根据导线截面而定，一般要求150~200㎜；护套线终端、转弯中点、电气照明器具或接线盒边缘的距离为50~100㎜。

2．护套线在转弯时，不得损环护套和线芯的绝缘层。

弯曲半径不应小于导线下径的3倍。

配线应平直、牢固，不应有松驰、扭绞和曲折现象。

护套线和接地导体及不发热的管道紧贴交叉时，应加绝缘直管做保护，易受机械损伤处宜用钢管做保护。

3．在中间和分支连接处应装设塑料接线盒，盒子的固定应牢固平正，在潮湿和多尘场所应用密封式塑料分线盒，护套线进入接线盒与电气器具连接时，护套层应引入盒内或器具内。

4．护套线在空心楼板内敷设时，应能保证更换导线，穿入后不可损伤护套层，导线在板扎内不应有接头，分支接头应在接线盒或器具内连接。
