2.3_护套线的安装

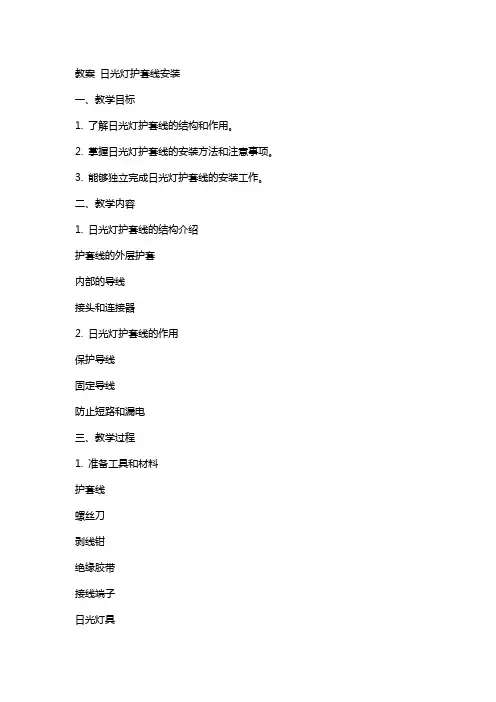

教案日光灯护套线安装一、教学目标1. 了解日光灯护套线的结构和作用。

2. 掌握日光灯护套线的安装方法和注意事项。

3. 能够独立完成日光灯护套线的安装工作。

二、教学内容1. 日光灯护套线的结构介绍护套线的外层护套内部的导线接头和连接器2. 日光灯护套线的作用保护导线固定导线防止短路和漏电三、教学过程1. 准备工具和材料护套线螺丝刀剥线钳绝缘胶带接线端子日光灯具2. 安装步骤切断电源，确保安全拆开日光灯具，露出灯座剥去护套线外层，露出内部导线将导线穿过灯座，固定在适当位置使用接线端子连接导线和灯座重新包裹绝缘胶带，确保连接牢固安装护套线，固定在灯具上接通电源，检查日光灯是否正常工作四、注意事项1. 确保在安装过程中切断电源，避免触电风险。

2. 剥去护套线外层时，不要损伤内部导线。

3. 连接导线和灯座时，确保接线端子牢固，避免接触不良。

4. 安装护套线时，要确保固定稳定，防止松动和脱落。

五、练习与评估1. 学生分组进行实践操作，独立完成日光灯护套线的安装。

2. 教师对学生的安装过程进行观察和评估，指出操作不规范的地方并进行指导。

3. 学生互相交流安装经验和技巧，分享学习心得。

六、教学延伸1. 日光灯护套线的故障排除介绍常见故障现象和原因演示故障排除方法和步骤学生分组进行故障排除练习2. 日光灯护套线的维护与保养介绍日常维护和保养方法强调定期检查和清洁的重要性学生讨论并分享维护保养经验七、安全常识1. 触电的风险和预防措施讲解触电的原因和危害演示安全操作和紧急处理方法学生进行安全知识竞赛和演练八、案例分析1. 分析实际案例中的问题和安全事故讨论案例中的原因和后果引导学生从中吸取教训，提高安全意识学生进行角色扮演和模拟演练1. 回顾本节课的学习内容教师给予评价和反馈学生提出问题和改进建议十、作业与评价1. 学生完成课后作业设计一份日光灯护套线安装方案制作一个安装步骤的演示文稿2. 教师对学生的作业进行评价检查安装方案的可行性和合理性评估报告的完整性和准确性评价演示文稿的清晰度和表达能力3. 学生互评和自评互相交流和学习作业成果自我反思和改进学习方法教师给予鼓励和建议重点和难点解析六、教学延伸故障排除：学生在实际操作中可能会遇到护套线短路、接触不良等问题，需要教师指导正确的故障排除方法。

护套线布线注意事项
在使用护套线布线时，要注意以下事项:
1) 在使用护套线在室内布线时，规定铜芯导线的最小截面积不小于
1.5mm，铝芯导线不小于
2.5mm2。

2)在布线时，导线应横平竖直、紧贴敷设面，不得有松弛、扭绞和曲折等现象。

在同一平面上转弯时，不能弯成死角，弯曲半径应大于导线外径的6倍，以免损伤芯线。

3)在安装开关、插座时，应先固定好护套线，再安装开关、插座的固定木台，木台进线的一边应按护套线所需的横截面开出进线缺口。

4)在布线时，尽量避免导线交叉，如果一定必须要交叉，交叉处应用4个线卡夹固定，两线卡距交叉处的距离约为50~100mm。

5) 塑料护套线不适合在露天环境明敷布线，也不能直接埋入墙壁抹灰层内暗敷布线，如果在空心楼板孔使用塑料护套线布线，不得损伤导线护套层，选择的布线位置应便于更换导线。

6)在护套线与电气设备或线盒的连接时，护套层应引入设备或线盒内，并在距离设备和线盒约50~100mm处用线卡固定。

7)如果塑料护套线需要跨越建筑物的伸缩缝和沉降缝，在跨越处的一段导线应做成弯曲状并用线卡固定，以留有足够伸缩的余量。

8)如果塑料护套线需要与接地导体和不发热的管道紧贴交叉时，应加装绝缘管保护;如果塑料护套线敷设在易受机械操作影响的场所，应用钢管进行穿管保护;在地下敷设塑料护套线时，必须穿管保护;在与热力管道平行敷设时，其间距不得小于 1.0m，交叉敷设时，其间距
不得小于0.2m，否则必须对护套线进行隔热处理。

9)塑料护套线严禁直接敷设在建筑物的顶棚内，以免发生火灾。

护套线配线操作工艺塑料护套线是一种具有塑料护层的双芯或多芯绝缘导线.广泛应用在电气照明及其他配电线路中，塑料护套线具有防潮、耐酸、耐腐蚀等性能，可以直接敷设在空心楼板、墙面或建筑物的表面，用铝线卡或塑料线卡作为导线的支持物。

但不宜直接在墙体抹灰层内暗敷和露天场所明敷，大容量电路也不宜采用。

一、护套线安装工艺1、画线定位首先按施工图确定灯具、开关、插座和配电箱等设备的安装位置.其次确定导线敷设的路径，穿越墙壁和楼板的位置，以及导线起始、转角的位仰.然后用粉线袋或木板尺画线.同时画岀线卡固定点位置。

直线段线卡间隔为150〜300 mm,其余为50〜100 mm,距开关、插座和灯具的木台50 mm处必须设置线卡固定点。

2、凿眼并安装木棒按画线定位用小扁凿或电钻凿打木桦孔，并安装木桦。

3、固定铝片线卡采用铝线卡固定导线时应先固定铝片线卡。

铝片线卡的规格有0、1、2、3和4号等，号码越大，长度越长,在室内外照明线路中通常用0号和1号铝片线卡。

铝片线卡的形状有用小铁钉固定和用黏结剂固定两种，在木结构上，可用铁钉固定铝片线卡；在抹灰浆的墙上，每隔4〜5档，进入木台和转角处。

需用小铁钉在木桦上固定铝片线卡，其余的可用小铁钉直接将铝片线卡钉在墙壁灰浆层中；在砖墙和混凝土墙上可用木桦或环氧树脂黏结剂固定铝片线卡。

黏结剂固定铝线卡时，要先用钢丝刷将粘接面刷干净，再用湿布擦拭，待吹干后将肥好的黏结剂涂在线尹或其他支持件的底部.用手将KJK4：粘接面上.边压靛转.使粘接面有良好的接触。

粘接后，待1〜2天当黏结剂充分硬化后再布线。

采用塑料线卡固定导线时.敷设导线前无须固定线长。

4、敷设导线为了使护套线敷设得平直"可在直线部分的两端临时各装一副瓷夹.敷线时，先把护套线一端固定在瓷夹内，然后在另一端勒宜收紧护套线并固定在另一端瓷夹中.最后把护套线卡收紧或直接钉塑料线卡以夹牢护套线。

铝线卡夹持护套线方法。

二、护套线配线技术要求及注意事项1、室内使用护套线时.铜芯线截面规定不得小于0. 5 mm2,铝芯不得小于1. 5 mm2；窒外使用时，铜芯不得小于 1. 0 mm2，铝芯不得小于2. 5 mm2。

什么是护套线？护套线施工如何布线？护套线是一种具有塑料护层的双芯或多芯绝缘导线，其外形如下右图所示，它具有防潮、耐酸和防腐蚀等性能，护套线可直接敷设在空心楼板内和建筑物的表面，用线卡作为导线的支持物，护套线敷设的施工方法简单，线路整齐美观、造价低廉，目前已逐渐代替夹板，槽板和瓷瓶在建筑物内表面的明设线路，并广泛用于电气照明及其它配电线路，但护套线不宜直接埋人抹灰层内暗配敷设，并不得在室外露天场所明配敷设。

在了解了什么是护套线之后，让我们一起来学习一下护套线的配线工作：准备工作护套线敷设的定位，划线以及埋设保护管等准备工作，均与前几节课所述的方法相同，只是护套线支持点的间距应为15厘米至20厘米，其它各种情况的固定距离为5到10厘米，如下图所示为护套线支撑点的位置示意图。

固定线卡：在有抹灰层的墙上或木结构上，可用小水泥钉直接将线卡钉牢（勿使钉帽突出，以免划伤导线外护套），在混凝土或钢结构上敷设护套线时，可采用环氧树脂粘铝线卡，其方法与粘接夹板相同。

敷设护套线放线：放线工作是保证护套线敷设质量的重要环节，因此导线不能拉乱，不可使导线扭曲，在放线时需两人合作，一人把整盘线套人双手中，另一人将线头向前直拉，放出的导线不得在地上拖拉，以免损伤护套层，如线路较短，为便于施工，可按实际长度并留有一定的余量，将导线剪断。

直敷：为使线路整齐美观，须将导线敷得横平竖直，敷设时，一手持导线，另一手将导线固定在线卡上，如上图（A）所示，如线路较长或有数根护套线平行敷设时，可先用夹板将收紧的护套线夹入夹板中临时固定，如上图（B）所示，然后将导线逐根扭平扎紧，最后用手或木锤将线轻轻拍平，使其与墙面紧贴，垂直敷设时，为便于操作，应自上而下进行。

线卡夹持护套线的操作如下图所示（如果是带钢钉线卡则直接压线装订即可），敷设中应边操作边检查，及时纠正偏斜扭曲。

弯敷：护套线在同一墙面转弯时，必须保持相应垂直，弯曲导线要均匀，弯曲半径不应小于护套线规格的3~6倍。

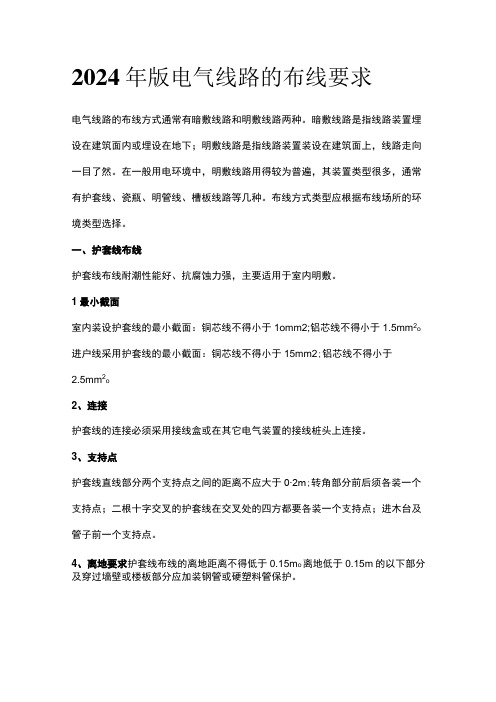

2024年版电气线路的布线要求电气线路的布线方式通常有暗敷线路和明敷线路两种。

暗敷线路是指线路装置埋设在建筑面内或埋设在地下；明敷线路是指线路装置装设在建筑面上，线路走向一目了然。

在一般用电环境中，明敷线路用得较为普遍，其装置类型很多，通常有护套线、瓷瓶、明管线、槽板线路等几种。

布线方式类型应根据布线场所的环境类型选择。

一、护套线布线护套线布线耐潮性能好、抗腐蚀力强，主要适用于室内明敷。

1最小截面室内装设护套线的最小截面：铜芯线不得小于1omm2;铝芯线不得小于1.5mm2o 进户线采用护套线的最小截面：铜芯线不得小于15mm2;铝芯线不得小于2.5mm2o2、连接护套线的连接必须采用接线盒或在其它电气装置的接线桩头上连接。

3、支持点护套线直线部分两个支持点之间的距离不应大于0∙2m;转角部分前后须各装一个支持点；二根十字交叉的护套线在交叉处的四方都要各装一个支持点；进木台及管子前一个支持点。

4、离地要求护套线布线的离地距离不得低于0.15m o离地低于0.15m的以下部分及穿过墙壁或楼板部分应加装钢管或硬塑料管保护。

5、其它注意事项护套线的敷设还应注意以下几方面：1）护套线允许穿入空心楼板的空腔内，但必须保证护套层完整无损。

2 ）塑料护套线严禁直接埋入抹灰层内。

因直接埋入抹灰层易受铁钉等锐器打人墙面而损坏，导致漏电事故，严重时会危及人身安全。

3 ）塑料护套线严禁直接放入吊平顶、护板墙内，因导线易被虫鼠咬破,受潮时会导致漏电短路事故。

如遇短路等事故，由于塑料的耐热性较差，容易引起火灾。

4 ）敷设塑料护套线严禁有扭绞、死弯、绝缘层破损和护套断裂等缺陷。

二、瓷瓶布线瓷瓶线路是用蝶形瓷瓶支持绝缘导线，沿建筑面布线的一种无杆明线架空，适用于室内和室外。

由于导线全部敷设在空间，所以人体和物体容易碰触的车间场所不宜采用。

1导线截面瓷瓶线路最小截面：室内敷设时铜芯线不得小于2.5mm2,铝芯线不得小于4.0mm2;室外敷设时铜芯线不得小于2.5mm2,铝芯线不得小于6.0mm2o2、离地要求室内瓷瓶线路的离地要求：水平布线时不得低于2.0m;垂直布线时不得低于1.3m。

一、工程概况本工程为某住宅小区护套线安装工程，工程地点位于XX市XX区XX小区。

工程内容包括护套线的选型、敷设、固定、接线、测试等环节。

为确保施工质量，特制定本施工方案。

二、施工准备1. 技术准备（1）熟悉工程图纸，了解工程规模、设计要求、施工工艺等。

（2）组织施工人员学习相关规范、标准，提高施工技能。

（3）制定施工方案，明确施工流程、质量要求、安全措施等。

2. 组织准备（1）成立施工项目组，明确各成员职责。

（2）配备施工所需人员、设备、材料等。

（3）与甲方、监理单位等保持良好沟通。

3. 供应工作准备（1）根据工程需求，采购护套线、线管、接线盒、固定件等材料。

（2）检查材料质量，确保符合国家相关标准。

（3）运输材料至施工现场。

三、施工工艺1. 选型根据工程需求，选择合适的护套线型号，确保线径、电压等级等参数符合要求。

2. 敷设（1）按照设计图纸，确定线路走向。

（2）根据线路走向，开挖沟槽，清理杂物。

（3）铺设护套线，注意线路平直、整齐。

3. 固定（1）根据线路长度，计算固定件间距。

（2）在固定件上打孔，安装固定件。

（3）将护套线固定在固定件上，确保牢固。

4. 接线（1）根据设计图纸，确定接线位置。

（2）在接线盒内安装接线端子。

（3）将护套线与接线端子连接，确保接触良好。

5. 测试（1）使用万用表测试线路电压，确保电压稳定。

（2）检查线路绝缘性能，确保绝缘良好。

（3）测试线路通断，确保线路畅通。

四、质量要求1. 护套线安装应严格按照设计图纸和规范要求进行。

2. 线路平直、整齐，固定牢固。

3. 接线端子接触良好，绝缘性能合格。

4. 线路通断正常，电压稳定。

五、安全措施1. 施工人员必须佩戴安全帽、手套等防护用品。

2. 施工现场设置警示标志，防止人员误入。

3. 施工过程中，注意防止触电、火灾等安全事故。

4. 严格遵守国家相关法律法规，确保施工安全。

六、施工进度1. 施工准备：5天2. 护套线敷设：10天3. 接线：5天4. 测试：2天5. 工程验收：2天总计：24天七、注意事项1. 施工过程中，注意保护地下管线、设施等。

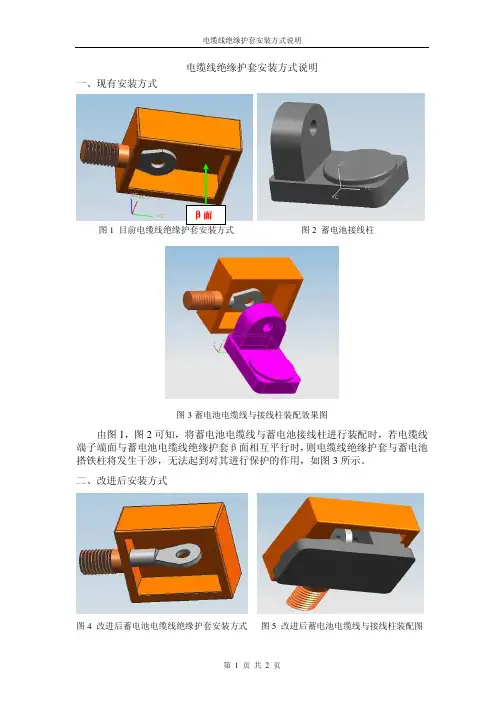

电缆线绝缘护套安装方式说明一、现有安装方式
图1
图2 蓄电池接线柱
图3蓄电池电缆线与接线柱装配效果图
由图1，图2可知，将蓄电池电缆线与蓄电池接线柱进行装配时，若电缆线端子端面与蓄电池电缆线绝缘护套β面相互平行时，则电缆线绝缘护套与蓄电池搭铁柱将发生干涉，无法起到对其进行保护的作用，如图3所示。

二、改进后安装方式
图4 改进后蓄电池电缆线绝缘护套安装方式图5 改进后蓄电池电缆线与接线柱装配图
因此，须将须将电缆线绝缘护套安装方式改装成图电缆线绝缘护套安装方式改装成图4所示所示结构结构结构，，使电缆线端子端面与蓄电池端面与蓄电池电缆线绝缘护套电缆线绝缘护套电缆线绝缘护套ββ面相互垂直，
这样才能正确安装并对其起的保护作用，如图5、图8所示。

附：现场搭铁安装现状及改装后效果
图6 蓄电池及接线柱 图7 目前电缆线绝缘护套安装方式
图8改进后蓄电池电缆线与接线柱装配效果图。
