第十章1~3节 槽板线槽塑料护套线配线

塑料线槽配线安装施工工艺标准本工艺标准适用于工业和民用建筑干燥室内的电气照明（明敷）配线工程。

一、施工准备A、材料要求1、塑料线槽：由槽底、槽盖及附件组成，它是由难燃型硬聚氯乙烯工程塑料挤压成型,严禁使用非难燃型塑料加工。

选用塑料线槽时，应根据设计要求选择型号、规格相应的定型产品。

其敷设场所的环境温度不得低于—15℃，其氧指数不应低于27％。

以上线槽内外应光滑无棱刺，不应有扭曲、翘边等变形现象。

并有产品合格证。

2、绝缘导线：导线的型号、规格必须符合设计要求，线槽内敷设导线的线芯最小允许截面：铜导线为1。

0mm2铝导线为2。

5mm2。

3、螺旋接线钮：应根据导线截面和导线根数，选择相应型号的加强型绝缘钢壳螺旋接线钮.LC安全型压线帽请见（管内穿绝缘导线安装工艺标准)有关内容。

4、套管：套管有铜套管、铝套管及铜铝过渡套管三种,选用时应采用与导线规格相应的同材质套管.5、接线端子（接线鼻子）：选用时应根据导线根报数和总截面,选用相应规格的接线端子。

6、木砖：用木材制成梯形，使用时应做防腐处理。

7、塑料胀管：选用时，其规格应与被紧固的电气器具荷重相对应,并选择相同型号的圆头机螺丝与垫圈配合使用。

8、镀锌材料；选择金属材料时，应选用经过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等。

非镀锌金属材料需进行除锈和防腐处理。

9、辅助材料：钻头、焊锡、焊剂、电焊条、氧气、乙炔气、调合漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等。

B、主要机具1、铅笔、卷尺、线坠、粉线袋、电工常用工具、活扳手、手锤、錾子。

2、钢锯、钢锯条、喷灯、锡锅、锡勺、焊锡、焊剂。

3、手电钻、电锤、万用表、兆欧表、工具袋、工具箱。

高凳等。

C、作业条件1、配合土建结构施工预埋保护管、木砖及预留孔洞。

2、屋顶、墙面及地面、油漆、浆活全部完成。

二、操作工艺A、工艺流程弹线定位→线槽固定→线槽连接→槽内放线→导线连接→线路检查绝缘摇测B、弹线定位1、弹线定位应符合以下规定1)线槽配线在穿过楼板或墙壁时，应用保护管，而且穿楼板处必须用钢管保护,其保护高度距地面不应低于1.8m；装设开关的地方可引至开关的位置。

电气装置安装工程施工及验收规范(配线工程篇)第3.3.15条绝缘导线明配在高温辐射或对绝缘导线有腐蚀的场所时，其线间和导线至建筑物表面的最小距离见附录五。

第四节塑料护套线配线第3.4.1条塑料护套线不得直接埋入抹灰层内暗配敷设及不得在室外露天的场所明配敷设。

第3.4.2条塑料护套线明配时，线卡的固定点距离应根据导线截面的大小而定，一般为150～201毫米。

第3.4.3条塑料护套线在终端、转弯和进入电气器具、接线盒处，均应装设线卡固定，线卡与终端、转弯中点、电气器具或接线盒边缘的距离为50～100毫米。

第3.4.4条塑料护套线在弯曲时，不应损伤护套和芯线的绝缘层；弯曲半径不应小于导线外径的3倍。

第3.4.5条塑料护套明配时，导线应平直，不应有松弛、扭绞和曲拆的现象。

第3.4.6条塑料护套线与接地导体及不发热的管道紧贴交叉时，应加绝缘管保扩；敷设在易受机械损伤的场所应用钢管保护。

第3.4.7条塑料护套线明配时，在中间接头和分支连接处应装设接线盒，接线盒固定应牢固；在多尘和潮湿的场所内应用密闭式接线盒。

第3.4.8条塑料护套线进入接线盒或与电气器具连接时，护套层应引入盒内或器具内。

第3.4.9条暗配在空心楼板孔内的导线，必须用塑料护套线或加套塑料护层的绝缘导线，并应符合下列要求：一、穿入导线前，应将管内的积水、杂物清除干净；二、穿入导线时，不得损伤导线的护套层，并能便于更换导线；三、导线在板孔内不得有接头，分支接头应放在接线盒内连接。

第五节槽板配线第3.5.1条塑料槽板、木槽板配线适用于干燥房屋内明配敷设。

使用绝缘导线的额定电压不应低于500伏。

第3.5.2条塑料槽板与木槽板的安装要求相同，木槽板的内外应光滑、无棱刺、刷有绝缘漆。

第3.5.3条槽板宜敷设于较隐蔽的地方，应紧贴于建筑物表面，排列整齐。

第3.5.4条槽板固定点的间距：底板应小于500毫米，盖板应小于300毫米；底板离终端点50毫米及盖板离终端点30毫米处，均应固定。

PVC 塑料线槽配线安装施工方案一、 施工依据标准室内配线应使电能传送安全可靠，线路力求布置合理便利、整齐美观和经济，既安全、便利、美观、经济。

1．安全：在材料的选定、导线的连接、接地线的安装和导线的敷设等方面，均应考虑到人身、设备及建筑物结构的安全。

在安装过程中，不应损伤建筑物或减弱建筑物的强度。

2．便利 ：敷设线路时，操作要准确、简便。

开关插座等装置的安装位置和高度应便于操作。

3．美观： 室内配线时，应注意美观，尽量避免损坏建筑物。

敷设的位置及灯具等用电备，都必须与建筑物相协调。

4．经济：在保证安全、可靠供电的同时，应考虑选用较经济的器材，选择最短的敷线路径，采用最合理的安装方法，以减少费用。

二、 施工准备1、 材料要求：导线的额定电压应大于线路工作电压；导线的绝缘层应符合线路的安装方式和敷设环境的条件；导线的截面应满足供电的要求和机械强度。

火线——红色 零线——蓝色 保护线——黄绿色。

在三相四线制配电系统中，中性线N 的允许载流量，不应小于线路中最大不平衡负荷电流 。

保护线（PE ） 其中：Sp 是导体的线芯的截面（mm2），I 是短路电流有效值（A)，t 是在已达到允许最高持续工作温度的导体内短路电流持续作用时间(s), K 是t KI Sp ≥不同绝缘的计算系数。

查农网运行维护及检修表9-1-4 选择截面积2.5mm²聚氯乙烯绝缘铜芯导线，适用于室内外电气、动力及照明固定敷设。

配线方式通过查农网运行维护及检修表9-1-4 选择木、塑料槽板配线，它适用于负荷较小照明工程的干燥环境、要求整洁美观的场所：塑料槽板适用于防化学腐蚀和要求绝缘性能好的场所。

木槽板和塑料槽板，它们的安装方法基本相同，只是塑料槽板使用的环境温度不能低于－15°C，但由于目前槽板配线多用于室内的线路安装，且塑料槽板相对木槽板的造价较低，因此，此次选择塑料槽板。

2、工具要求尖嘴钳斜口钳虎口钳剥线钳螺丝刀电工刀验电笔米尺3、施工图纸元件安装示意图电路原理图三、操作工艺选择线槽定位划线槽板固定敷设导线盖板固定1．选择线槽根据导线直径及各段线槽中导线的数量确定线槽的规格(通常以矩形截面的长、宽来表示，弧形的用宽度表示)。

(2) 凿眼并安装术榫在确信铁钉钉不进壁面灰层时,必须凿眼安装木榫
可沿线路走向在固定点直接用钉子将线卡钉牢。

在砖结构上,可
但在转角、分支、进木台和进用电器处应预埋木榫。

若线
可用环氧树脂或其他合适的粘合剂固定钢精轧片
对截面较大的护套线,为了敷直,可在直线部分两端各上一副瓷夹。

先把护套线一端固定在瓷夹中,然后勒直并在另一端收紧护套线,再固定到另一副瓷夹中,两副瓷夹之间护套线按挡距固定在钢精轧片线卡上,如图6-15b所示。

(6) 钢精轧片线卡的夹持护套线均置于钢精轧片的钉孔位后, 可按图6-16
所示方法用钢精轧片线卡夹持护套线。

护套线转弯时,用手将导线勒平服贴后,弯曲成型,再嵌入钢精轧片线卡,折弯
光通量（色温
光衰
显色指数（寿命。

电气工程工程量计算规则工程量计算办法一、电缆敷设1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。

电缆敷设按不同截面以延长米计算并套用定额。

其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。

2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。

3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。

4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。

5、电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1.2的系数。

6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实际用量计算。

7、厂外电缆（包括进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程”35KV电缆敷设相应定额乘以0.9的系数。

由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。

注：电力行业预算定额为第四册。

8、电缆桥架、托盘、槽盒等，如现场制作时，应套用第六章“轻型铁构件制作”定额，其安装应执行第十册“自动化控制装置及仪表工程”中第十一章“附件安装”定额的相应项目。

9、电缆防火用的设备及材料的安装，可套用《全统定额》第十三册“刷油、绝热、防腐蚀工程”中的有关定额子目。

10、电缆敷设长度应根据敷设路径水平和垂直距离，另按表5规定增加附加长度。

电缆附加长度表5 单位：%，M序号项目名称预留长度说明1 电缆敷设驰度、弯度、交叉2.5% 按全长计算2 电缆进入建筑物2.0m 规程规定最小值3 电缆进入沟内或吊架时引上余值1.5m 规程规定最小值4 变电所进线、出线1.5m 规程规定最小值5 电力电缆终端头1.5m 检修余量6 电缆中间接头盒2.0m 两端各留，检修余量7 电缆进控制及保护屏高+宽按盘面尺寸8 高压开关柜及低压动力配电盘2.0m 盘下进出线9 电缆至电动机0.5m 不包括接线盒至地坪间距离10 厂用变压器3.0m 从地坪算起11 车间动力箱1.5m 从地坪算起12 电梯电缆与电缆架固定点每处0.5m 规范最小值11、电缆支架的接地线应执行室内接地母线安装定额。

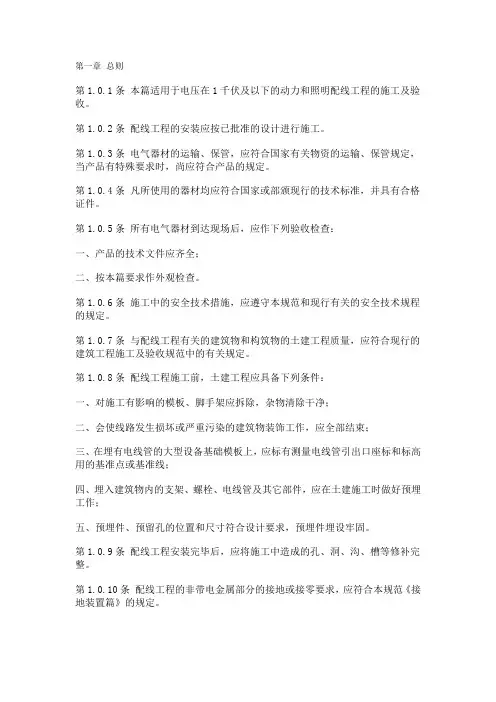

第一章总则第1.0.1条本篇适用于电压在1千伏及以下的动力和照明配线工程的施工及验收。

第1.0.2条配线工程的安装应按已批准的设计进行施工。

第1.0.3条电气器材的运输、保管，应符合国家有关物资的运输、保管规定，当产品有特殊要求时，尚应符合产品的规定。

第1.0.4条凡所使用的器材均应符合国家或部颁现行的技术标准，并具有合格证件。

第1.0.5条所有电气器材到达现场后，应作下列验收检查：一、产品的技术文件应齐全；二、按本篇要求作外观检查。

第1.0.6条施工中的安全技术措施，应遵守本规范和现行有关的安全技术规程的规定。

第1.0.7条与配线工程有关的建筑物和构筑物的土建工程质量，应符合现行的建筑工程施工及验收规范中的有关规定。

第1.0.8条配线工程施工前，土建工程应具备下列条件：一、对施工有影响的模板、脚手架应拆除，杂物清除干净；二、会使线路发生损坏或严重污染的建筑物装饰工作，应全部结束；三、在埋有电线管的大型设备基础模板上，应标有测量电线管引出口座标和标高用的基准点或基准线；四、埋入建筑物内的支架、螺栓、电线管及其它部件，应在土建施工时做好预埋工作；五、预埋件、预留孔的位置和尺寸符合设计要求，预埋件埋设牢固。

第1.0.9条配线工程安装完毕后，应将施工中造成的孔、洞、沟、槽等修补完整。

第1.0.10条配线工程的非带电金属部分的接地或接零要求，应符合本规范《接地装置篇》的规定。

第1.0.11条配线工程的支持件固定应牢固，在砖、石、混凝土上安装时，宜用粘接法或膨胀螺栓固定；用木螺钉或铁钉固定支持件时，宜选用尼龙塞或塑料塞。

臌胀螺栓及钻孔规格可按本规范“低压电器篇”附录一的规定采用。

第1.0.12条配线工程用的金属附件(如管卡、线卡、支架、吊钩、拉环、各种盒等)，均应用镀锌制品或刷防腐漆。

第1.0.13条线路在经过建筑物的伸缩缝及沉降缝处，应有补偿装置，在跨越处的两侧应将导线固定，并留有适当余量。

第1.0.14条线路不得在锅炉、烟道和其它的发热表面上敷设，与各种管道间的最小距离见附录一。

配管配线施工方案电缆敷设1)电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。

电缆敷设按不同截面以延长米计算并套用定额。

其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。

2)“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。

3)单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。

4)37芯以下的控制电缆敷设套用35mm的电力电缆敷设定额。

5)电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1.2的系数。

6)电缆在山地、丘陵地区直埋敷设时，野生乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实践用量计算。

7)厂外电缆(包括进厂部分)敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程”35kV电缆敷设相应定额乘以0.9的系数。

由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。

注：电力行业预算定额为第四册。

8)电缆桥架、托盘、槽盒等，如现场制造时，应套用第六章“轻型铁构件制造”定额，其装置应执行第十册“主动化控制装置及仪表工程”中第十一章“附件装置”定额的相应工程。

9)电缆防火用的设备及材料的安装，可套用《全统定额》第十三册“刷油、绝热、防腐蚀工程”中的有关定额子目。

10)电缆敷设长度应根据敷设路径水平和垂直距离，另按表1规定增加附加长度。

表1电缆附加长度11)电缆支架的接地线应执行室内接地母线装置定额。

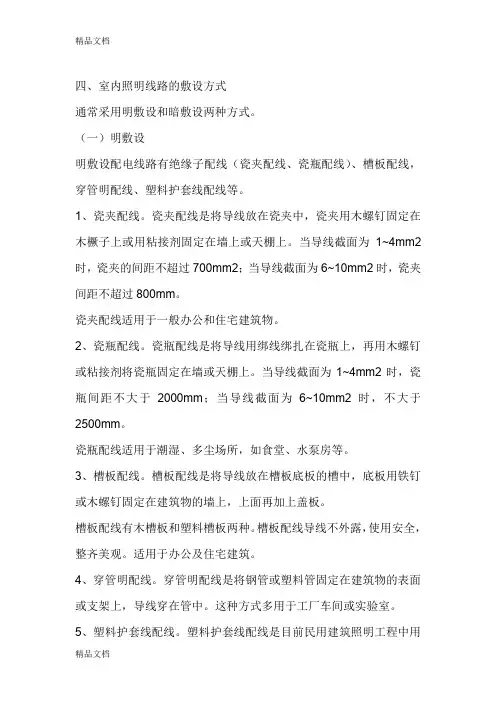

四、室内照明线路的敷设方式通常采用明敷设和暗敷设两种方式。

（一）明敷设明敷设配电线路有绝缘子配线（瓷夹配线、瓷瓶配线）、槽板配线，穿管明配线、塑料护套线配线等。

1、瓷夹配线。

瓷夹配线是将导线放在瓷夹中，瓷夹用木螺钉固定在木橛子上或用粘接剂固定在墙上或天棚上。

当导线截面为1~4mm2时，瓷夹的间距不超过700mm2；当导线截面为6~10mm2时，瓷夹间距不超过800mm。

瓷夹配线适用于一般办公和住宅建筑物。

2、瓷瓶配线。

瓷瓶配线是将导线用绑线绑扎在瓷瓶上，再用木螺钉或粘接剂将瓷瓶固定在墙或天棚上。

当导线截面为1~4mm2时，瓷瓶间距不大于2000mm；当导线截面为6~10mm2时，不大于2500mm。

瓷瓶配线适用于潮湿、多尘场所，如食堂、水泵房等。

3、槽板配线。

槽板配线是将导线放在槽板底板的槽中，底板用铁钉或木螺钉固定在建筑物的墙上，上面再加上盖板。

槽板配线有木槽板和塑料槽板两种。

槽板配线导线不外露，使用安全，整齐美观。

适用于办公及住宅建筑。

4、穿管明配线。

穿管明配线是将钢管或塑料管固定在建筑物的表面或支架上，导线穿在管中。

这种方式多用于工厂车间或实验室。

5、塑料护套线配线。

塑料护套线配线是目前民用建筑照明工程中用得较多的一种配线方式。

塑料护套线是指两根或三根导线被一层塑料包在一起的一种导线。

用铝皮卡钉或塑料卡钉将塑料护套线直接固定在墙上或天棚上。

天天跟我学(电气专业)----25四、室内照明线路的敷设方式（一）明敷设（二）暗敷设暗敷设即穿管暗配线。

是将穿线管预埋在墙、楼板或地板内，而将导线穿入管中。

这种配线方式看不见导线，不影响屋内墙面的整洁美观，但费用较高。

一般用于有特殊要求的场所，或标准较高的建筑物中。

常用的穿线管有电线管、焊接钢管、硬质塑料管、半硬塑料管等。

穿管配线，线管管径选择的基本原则是：多根导线穿于同一管内，线管内截面不小于导线截面积（含绝缘层和保护层））决和的2.5倍；单根穿管时，线管内径不小于导线外径的1.4~1.5倍；电缆穿管时，电缆穿管时，线管内径不小于电缆外径的1.5倍。

PVC塑料线槽配线安装施工方案确定线槽的安装位置和方向，用米尺和验电笔在墙面上进行标记和划线。

3．槽板固定根据线槽的长度和形状，将槽板切割成合适的长度和角度，然后用螺丝将槽板固定在墙面上。

4．敷设导线根据电路原理图和元件安装示意图，将导线按照规定的颜色和顺序敷设在线槽内，并保证导线的连接牢固可靠。

5．盖板固定将盖板按照线槽的形状和长度切割成合适的大小，然后用螺丝将盖板固定在槽板上。

施工完成后，应进行验收和测试，确保线路安全可靠，符合标准要求。

同时，应将施工图纸和相关资料进行归档保存，以备后续维护和管理。

2)导线连接时，应保证接头牢固可靠，不得使用绕线连接或绑扎连接；3)接头应采用绝缘套管或绝缘胶带包裹，且应符合规定的颜色标识；4)连接导线时，应注意相线不得接反，接头后应进行绝缘测试，确保安全可靠；5)连接线头时，应保持导线的长度一致，不得出现过长或过短的情况。

根据电路设计施工图要求，首先在建筑物上确定并标明电气设备的位置，如照明器具、插座、控制电器、配电板等，并按照电路图纸的走向划出线槽的敷设线路。

划线时最好使用装有颜色的粉线袋或长刻度尺。

为了使线路安装整齐美观，应尽量沿房屋线脚、横梁、墙角等处敷设，并与用电设备的进线口对正，与建筑物的线条平行或垂直。

槽板不能埋入或穿过墙壁，也不得直接过楼板。

槽板拼接时，可采用对接、转角拼接、T形拼接和十字拼接等方式。

敷设导线时，需要注意每个槽内只能配一根导线，导线伸出槽板与电器连接时要留出适当余量，并在电器的安装位置加垫木台。

在导线连接时，应保证接头牢固可靠，不得使用绕线连接或绑扎连接。

接头应采用绝缘套管或绝缘胶带包裹，并符合规定的颜色标识。

连接线头时，应保持导线长度一致，不得出现过长或过短的情况。

1.在安装塑料线槽前，应检查槽板底板的平整度和垂直度，确保安装平稳。

2.导线的选择应根据电路施工图的要求，保证最小截面积符合标准。

3.导线的缠绕方法要正确，并保持平直、整齐和紧密。

塑料护套线配线安装交底记录塑料护套线配线安装交底记录一、现场情况本次配线工程位于XX公司海晏楼五层，主要包括对五楼一部分工作区域的电线敷设、接线以及开关面板安装等工作。

二、工作前准备1. 工作人员：本次工作由XX公司电器部门的工程师、技术员和工人三人组成。

2. 工具材料：(1)绝缘手套、安全帽、安全鞋等个人防护用品。

(2)电工刀、钳子、螺丝批、鸟嘴钳、斜口钳等安装配线所需工具。

(3)塑料护套线、塑料电缆管、插头以及开关面板等现场需要使用的材料。

3. 施工前图纸确认：确认现场图纸、规格及相关技术参数，核对材料数量和件数是否符合需求。

4. 现场预先清理：对工作区域进行现场清理，确保安装前的地面平整、整洁，应对后续安装作业的顺利实施。

三、工作流程1. 外墙线路安装：(1)对外墙线路进行检查、测绘，然后根据需要进行拉直和修整。

(2)在线路的起始端安装防水插头，防止水透入线路，对相关设备产生损害。

(3)从起始端向终点逐渐铺设线路，并在需要进行转角处理的地方使用塑料电缆管，确保线路的美观和安全性。

2. 户内配线安装(1)按照安装图纸进行现场勘测并定位，在规定位置上安装开关面板。

(2)将电线与插头进行连接，根据需要进行修整、接地和绝缘处理。

(3)对配线管线进行疏通处理，确保线路通畅、可靠。

(4)对线路质量进行检验，测试电子设备的工作状态和电流大小。

四、现场安全措施1. 工作人员配备个人防护用品和安全守则知识的学习和掌握。

2. 工作前对现场的电线、电缆、插头、开关等设备进行检查，确保安全高可靠性；3. 防止设备损坏，对插头、接地等进行测试，安装好绝缘设施。

4. 工作期间保持现场疏通，随时注意周围报警器设备，防止设备发生严重事故。

五、总结本次塑料护套线配线安装工程依照相关规章制度及施工标准，进行了严格安检、防水测试、设备制定计划和安装细节指导，确保工程施工顺利，高质量。

在施工过程中，工作人员密切配合，相互间协力完成各项工作任务，特别是责任区山放公司致力技术提升及产品绿色创新的努力受到了客户的好评。

电缆之宇文皓月创作本节定额适用10KV以下的电力及控制电缆敷设，未考虑在河流积水区、水底、井下等条件下的敷设。

35KV以上的各种型式、规格的电力电缆敷设、中间接头和终端头的制作装置，电力行业则执行《电力建设工程预算定额》第4册（送电线路装置工程）中的第七章电缆工程的相应定额。

一、电缆敷设1、电缆敷设定额综合了分歧的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不管采纳何种方式，一律不作换算和调整。

电缆敷设按分歧截面以延长米计算并套用定额。

其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及装置亦相同。

2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的装置条件综合考虑的，其实不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。

3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。

4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。

5、电缆敷设及电缆头制作装置定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆装置定额人工和机械乘1.4的系数，电缆头制作装置按相应定额乘以1.2的系数。

6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的资料如固定桩、夹具等按实际用量计算。

7、厂外电缆（包含进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路装置工程”35KV电缆敷设相应定额乘以0.9的系数。

由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。

注：电力行业预算定额为第四册。

8、电缆桥架、托盘、槽盒等，如现场制作时，应套用第六章“轻型铁构件制作”定额，其装置应执行第十册“自动化控制装置及仪表工程”中第十一章“附件装置”定额的相应项目。

塑料护套线配线1 范围本工艺标准适用于室内电气照明的塑料护套线明配线工程。

2 施工准备2.1 材料要求：2.1.1 塑料护套线：导线的规格、型号必须符合设计要求，并有出厂合格证。

2.1.2 螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。

2.1.3 LC安全型压线帽有关要求见3?、2.1.5条有关内容。

2.1.4 套管：套管有铜套管、铝套管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。

2.1.5 接线端子（俗称接线鼻子）：选用时应根据导线的根数和总截面选择相应规格的接线端子。

2.1.6辅助材料：镀锌木螺丝、焊锡、焊剂、木砖、钉子、铝卡子、橡胶绝缘带、粘塑料绝缘带、黑胶布、接线盒、瓷接头等。

2.2 主要机具：2.2.1 铅笔、卷尺、水平尺、线坠、水桶、灰铲、粉线袋。

2.2.2 常用电工工具、手锤、錾子、钢锯、锯条，手电钻、冲击钻（电锤）。

2.2.3 兆欧表、万用表、工具袋、工具箱，高凳等。

2.3 作业条件2.3.1 配合土建结构施工阶段，根据设计图尺寸位置，预埋好木砖和过墙管。

2.3.2 内装修工程全部结束。

3 操作工艺3.1 工艺流程：木砖、保护管预埋弹线护套线导线线路检查定位配线连接绝缘摇测安装塑料胀塞3.2 弹线定位时，塑料护套线配线应符合以下规定：3.2.1 线卡距离木台、接线盒及转角处不得大于50mm。

线卡最大间距为300mm，间距均匀，允许偏差5mm。

3.2.2 线路与其它管道相遇时，应加套保护管且绕行；与其它包管道之间的最小距离见3?、表3-2所示。

3.3 预埋木砖和保护管见3?、3.2节有关内容。

3.4 弹线定位方法见3?、3.l节有关内容。

3.5 安装塑料胀管见3?、3.3节有关内容。

3.6 护套线配线：根据原先预埋好的木砖和塑料胀管的位置，弹出粉线，确定固定档距。

将铝卡子用钉子固定在木砖上，用木螺丝将接线盒、电门盒、插销盒等固定在塑料胀管上。
