尾矿泵站低压电气柜调试报告

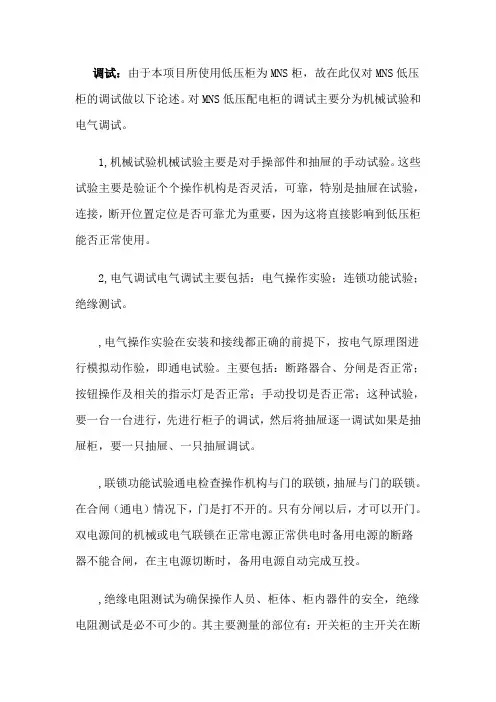

调试：由于本项目所使用低压柜为MNS柜，故在此仅对MNS低压柜的调试做以下论述。

对MNS低压配电柜的调试主要分为机械试验和电气调试。

1,机械试验机械试验主要是对手操部件和抽屉的手动试验。

这些试验主要是验证个个操作机构是否灵活，可靠，特别是抽屉在试验，连接，断开位置定位是否可靠尤为重要，因为这将直接影响到低压柜能否正常使用。

2,电气调试电气调试主要包括：电气操作实验；连锁功能试验；绝缘测试。

,电气操作实验在安装和接线都正确的前提下，按电气原理图进行模拟动作验，即通电试验。

主要包括：断路器合、分闸是否正常；按钮操作及相关的指示灯是否正常；手动投切是否正常；这种试验，要一台一台进行，先进行柜子的调试，然后将抽屉逐一调试如果是抽屉柜，要一只抽屉、一只抽屉调试。

,联锁功能试验通电检查操作机构与门的联锁，抽屉与门的联锁。

在合闸（通电）情况下，门是打不开的。

只有分闸以后，才可以开门。

双电源间的机械或电气联锁在正常电源正常供电时备用电源的断路器不能合闸，在主电源切断时，备用电源自动完成互投。

,绝缘电阻测试为确保操作人员、柜体、柜内器件的安全，绝缘电阻测试是必不可少的。

其主要测量的部位有：开关柜的主开关在断开位置时，同极的进线和出线之间；主开关闭合时不同极的带电部件之间；主电路和控制电路之间；各带电元件与柜体金属框架之间。

测试时间要达到1分钟，测试电阻必须达到Ω调试过程中遇到的主要问题及处理办法在第二次送电调试过程中，AM变电站的一台低压柜发生了短路故障。

由于首次送电检查及调试此变电站一切正常，没有任何故障，因此在第二次送电时并未进行全面检查。

但在送电时低压柜直接跳闸短路，由于AM变电站馈出回路也均为母线，且首次调试也未发生故障，故断开馈出回路，并对馈出母线进行绝缘测试，测试结果正常，并无短路现象。

后再次对配电柜主母排检查时发现有一金属垫片落在主母排上，恰好其中一个相排的绝缘护套在安装时磨损，造成铜排外露，造成了这起事故。

低压调试报告范文一、调试目标根据用户要求，对低压开关柜进行调试，确保其正常工作和安全使用。

二、调试内容1.确认接线是否正确：检查开关柜接线是否符合设计要求和电气图纸。

2.检查接地：检查开关柜的接地线是否牢固可靠，确保电气设备接地可靠。

3.开关柜设备的功能检查：对开关柜内的主开关、隔离开关、断路器等设备进行检查，确保其功能正常。

4.低压电器元件检查：对开关柜内的电器元件，如热继电器、过流保护装置等进行检查并确认其正常工作。

5.开关柜合闸试验：对开关柜进行合闸试验，确保合闸过程平稳，并记录合闸时间。

6.低压开关柜的短路试验：对开关柜进行短路试验，检测开关柜对短路情况的保护功能。

7.低压开关柜的过载试验：对开关柜进行过载试验，检测开关柜对过载情况的保护功能。

8.低压开关柜的漏电流试验：对开关柜进行漏电流试验，确保漏电保护器的灵敏度和触发时机。

9.温度测量：使用温度计对开关柜内各部件的温度进行测量，确保温度正常。

三、调试过程1.接线检查：对开关柜内的接线进行检查，确保接线正确。

发现接线错误的地方及时更正。

2.接地检查：检查接地线的接头是否牢固，接地线是否与大地连接良好。

3.设备功能检查：按照设备说明书，逐一检查开关柜内的设备，并记录设备的状态。

4.合闸试验：对开关柜进行合闸试验，观察合闸过程中的电流变化和设备状态。

5.短路试验：在低压开关柜两个输出接线处接入短路电源，检测开关柜的短路保护功能。

6.过载试验：在低压开关柜的输出端加电负载，逐步增大负载，检测开关柜的过载保护功能。

7.漏电流试验：使用漏电流测试仪对开关柜进行漏电流试验，记录触发漏电保护器的电流大小。

8.温度测量：使用温度计对开关柜内各部件的温度进行测量，记录温度数值。

四、调试结果与分析1.接线检查：确认接线全面正确，无错误接线。

2.接地检查：接地线连接牢固，接地电阻小于设计要求。

3.设备功能检查：开关柜内的设备功能正常，无异常。

4.合闸试验：合闸过程平稳，无异常现象。

电工调试实验报告模板
实验目的
本实验旨在加深学生对电工装置基础知识的理解，通过实际操作，掌握电工调
试的方法和步骤，能够在实际工作中正确处理电气故障。

实验原理
在进行电工调试时，需要根据设备的电气图纸和安装说明书，正确接线，排除
各种故障。

同时需要掌握使用常见的电工仪器进行检测，如万用表、电表等。

实验步骤
1.复习电气原理和电气图纸，熟悉待调试的设备的工作原理和接线情况。

2.按照安装说明书和设备电气图纸，正确接线。

3.进行设备运行测试，在测试过程中，注意观察设备运行状态，发现异
常及时停机排除。

4.使用万用表、电表等电工仪器进行检测，发现问题及时处理。

5.调整设备参数，如电压、电流、频率等，使其正常运行。

6.清洁设备，并记录调试过程中的问题和处理方法。

实验结果
在进行电工调试操作后，最终使设备正常工作。

同时，通过使用电工仪器进行
检测，成功排除了电气故障，并调整设备参数，使其符合工作要求。

分析与讨论
在本次实验中，通过熟悉设备电气图纸、安装说明书，正确接线和使用常见电
工仪器进行检测，成功掌握了电工调试的方法和步骤。

同时，调试过程中及时处理各种电气故障，严格按照要求进行操作，确保了设备的安全性和正常运行。

实验心得
通过本次实验，深刻理解了电工调试的重要性和注意事项。

同时体验到了操作
电工仪器的方法和技巧，为以后实际工作打下了坚实基础。

在以后的电工调试工作中，将认真对待每一项任务，严格遵守操作步骤和要求，确保电气设备的安全和性能。

一、实习目的本次电气柜调试实习旨在通过实际操作，使我对电气柜的调试过程有一个全面的认识，掌握电气柜的调试方法、步骤和注意事项。

通过实习，提高自己的动手能力和实际操作技能，为今后从事电气行业打下坚实基础。

二、实习时间2023年X月X日至2023年X月X日三、实习地点XX公司电气设备车间四、实习内容1. 电气柜基本知识首先，我了解了电气柜的基本概念、分类、组成及作用。

电气柜是用于安装、保护、控制和操作电气设备的一种封闭式装置，主要用于电力系统、工业自动化等领域。

2. 电气柜调试前的准备工作（1）熟悉电气柜图纸，了解电气柜的组成、功能、电气原理等。

（2）检查电气柜内元器件是否齐全、完好，接线是否正确。

（3）准备调试工具，如万用表、示波器、绝缘电阻测试仪等。

3. 电气柜调试步骤（1）绝缘电阻测试：使用绝缘电阻测试仪测试电气柜内元器件的绝缘电阻，确保绝缘性能符合要求。

（2）电气设备通电测试：将电气柜内设备接通电源，观察设备运行状态，检查设备是否正常运行。

（3）电气控制回路测试：测试电气控制回路是否正常，包括接触器、继电器、开关等。

（4）电气保护装置测试：测试电气保护装置（如过载保护、短路保护、漏电保护等）是否正常。

（5）电气联锁测试：测试电气联锁装置是否正常，确保电气设备安全运行。

（6）电气调试记录：记录调试过程中发现的问题及处理方法，为后续设备运行维护提供依据。

4. 电气柜调试注意事项（1）确保电气柜内设备接线和电气元件安装正确。

（2）调试过程中注意安全，避免触电、短路等事故发生。

（3）调试过程中密切观察设备运行状态，发现问题及时处理。

（4）调试完成后，对电气柜进行整体检查，确保无遗漏问题。

五、实习心得通过本次电气柜调试实习，我收获颇丰。

以下是我的一些心得体会：1. 电气柜调试是一个严谨、细致的过程，需要掌握一定的电气知识和技能。

2. 在调试过程中，要善于发现问题、解决问题，提高自己的动手能力。

3. 安全意识至关重要，调试过程中要严格遵守安全操作规程。

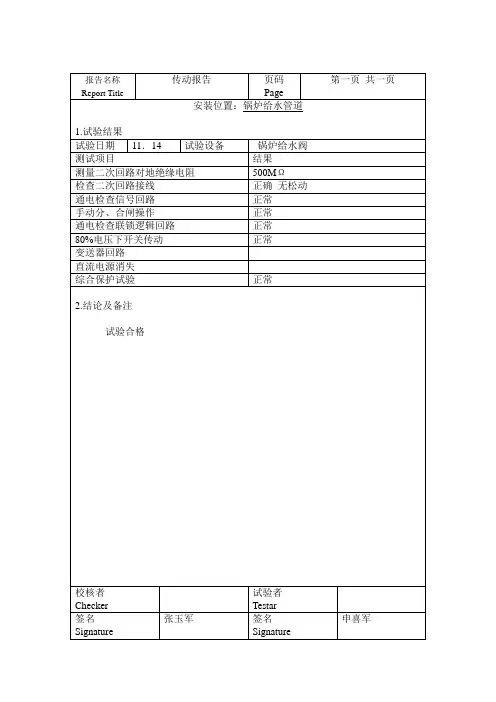

使用单位：云南华联锌试验日期：2013.10.16 天气：晴
型号：MNS 额定电压：380 V 额定电流： A 出厂编号：K12462001 设备位号：+AA01 安装位置：铜街电力配电室
使用单位：云南华联锌试验日期：2013.10.16 天气：晴
型号：MNS 额定电压：380 V 额定电流： A 出厂编号：K12462002 设备位号：+AA02 安装位置：铜街电力配电室
使用单位：云南华联锌试验日期：2013.10.16 天气：晴
型号：MNS 额定电压：380 V 额定电流： A 出厂编号：K12462003 设备位号：+AA03 安装位置：铜街电力配电室
使用单位：云南华联锌试验日期：2013.10.16 天气：晴
型号：MNS 额定电压：380 V 额定电流： A 出厂编号：K12462004 设备位号：+AA04 安装位置：铜街电力配电室。

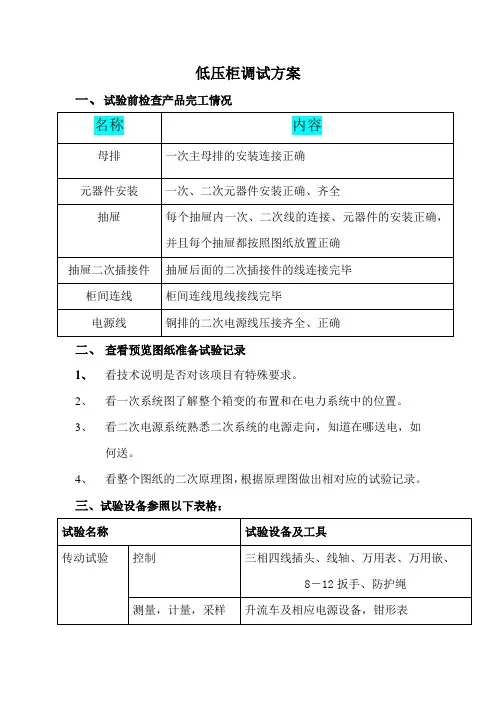

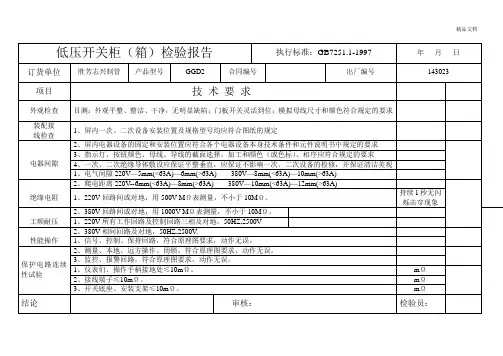

低压柜调试方案一、试验前检查产品完工情况名称内容母排一次主母排的安装连接正确元器件安装一次、二次元器件安装正确、齐全抽屉每个抽屉内一次、二次线的连接、元器件的安装正确，并且每个抽屉都按照图纸放置正确抽屉二次插接件抽屉后面的二次插接件的线连接完毕柜间连线柜间连线甩线接线完毕电源线铜排的二次电源线压接齐全、正确二、查看预览图纸准备试验记录1、看技术说明是否对该项目有特殊要求。

2、看一次系统图了解整个箱变的布置和在电力系统中的位置。

3、看二次电源系统熟悉二次系统的电源走向，知道在哪送电，如何送。

4、看整个图纸的二次原理图，根据原理图做出相对应的试验记录。

三、试验设备参照以下表格：试验名称试验设备及工具传动试验控制三相四线插头、线轴、万用表、万用嵌、8－12扳手、防护绳测量，计量，采样升流车及相应电源设备，钳形表信号万用表无功投切三相四线电源、无功补偿说明书3C试验设备运行检测摇表、接地回路电阻测试仪、耐压设备、报警电阻接地、回路电阻测试接地回路电阻测试仪绝缘电阻测试摇表耐压试验耐压设备四、普通低压柜调试步骤如下：试验项目试验方法试验标准注意事项1、准备电源1、三相电源：先断掉配电箱的微断，将零线接到零排上，再将三相电源线接到配电箱的电源微断上合上微断。

电源线接好后用万用表确认电源线电压和相电压全部正常接线时看好那是进线，把微断分掉接在其下口，注意要分清零、火，接零线是不要与上口的火线碰到一块以免发生安全事故2、单相电源：将插排插到配电箱的插排上或将单相电源线接到配电箱的单相微断上。

2、准备工作抽屉内一次、二次完工后把抽屉摇到工作位置，把断路器手动合上一次回路与主母排连接起来检查抽屉是否在摇进摇出位置，确认无误后顺时针操作手柄摇到工作位置，然后合上断路器，注意不要误操作3、升流试验1、每个单元抽屉内的升流试验：在柜体后面一次回路加电流测量、计量、采样看好一次系统图的CT变比，升流时电流表显示与给的电流一致，然后填写试验记录。

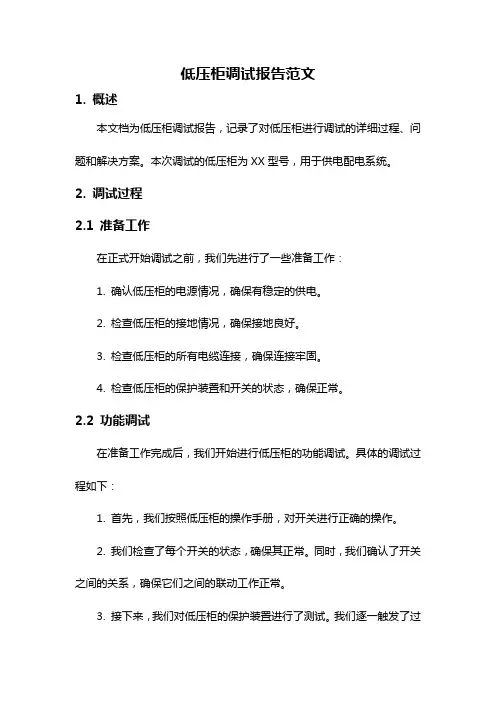

低压柜调试报告范文1. 概述本文档为低压柜调试报告，记录了对低压柜进行调试的详细过程、问题和解决方案。
