LG低压开关调试报告

低压开关柜调试报告模板1. 调试目的在进行低压开关柜的调试前，我们需要明确调试的目的，以确保能够达到我们的预期效果。

以下列出了低压开关柜调试的常见目的：•确认低压开关柜的各项电气参数是否符合要求。

•检查低压开关柜的各项功能是否正常。

•确定低压开关柜的运行状态是否正常。

•评估低压开关柜的可靠性和安全性。

•测试低压开关柜的负载及相关设备是否正常运行。

2. 调试流程低压开关柜调试流程如下：2.1 前期准备在进行低压开关柜调试前，需要做好以下准备工作：•对低压开关柜进行全面的检查，确保各项设备都处于正常状态。

•了解相关的电气知识，熟悉低压开关柜的技术指标。

•准备相应的调试工具和设备。

2.2 实施调试在进行低压开关柜调试时，需要按照以下步骤进行：2.2.1 确认电源确认低压开关柜的电源是否正常，检查电压、电流等参数是否符合要求。

2.2.2 检查电气参数检查低压开关柜的电气参数是否符合要求，包括但不限于：电压、电流、功率因数、频率等。

2.2.3 检查设备运行状态检查低压开关柜中各项设备的运行状态，包括但不限于：断路器、接触器、熔断器等。

2.2.4 测试功能测试低压开关柜中各项功能是否正常，包括但不限于：短路保护、过载保护、接地保护等。

2.2.5 测试负载对低压开关柜中的负载进行测试，例如启动电机、运行设备等。

2.3 测试记录在进行低压开关柜调试时，需要做好相应的测试记录，包括但不限于：测试时间、测试结果等。

3. 调试结果根据低压开关柜的调试结果，我们需要对其进行相应的分析和评估。

如果低压开关柜存在问题，我们需要及时进行修正和调整。

如果低压开关柜运行正常，我们需要制定相应的维护计划，确保其长期稳定运行。

4. 结束语本文介绍了低压开关柜的调试流程和相关要点，希望对进行低压开关柜调试的工程师有所帮助。

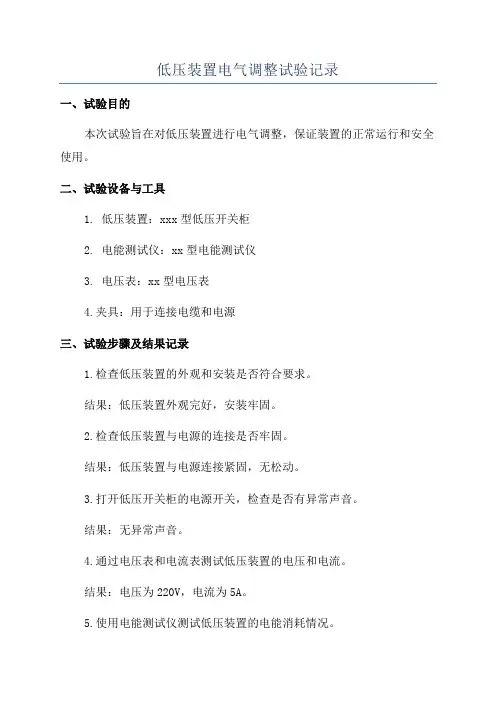

低压装置电气调整试验记录
一、试验目的
本次试验旨在对低压装置进行电气调整，保证装置的正常运行和安全使用。

二、试验设备与工具
1. 低压装置：xxx型低压开关柜
2. 电能测试仪：xx型电能测试仪
3. 电压表：xx型电压表
4.夹具：用于连接电缆和电源
三、试验步骤及结果记录
1.检查低压装置的外观和安装是否符合要求。

结果：低压装置外观完好，安装牢固。

2.检查低压装置与电源的连接是否牢固。

结果：低压装置与电源连接紧固，无松动。

3.打开低压开关柜的电源开关，检查是否有异常声音。

结果：无异常声音。

4.通过电压表和电流表测试低压装置的电压和电流。

结果：电压为220V，电流为5A。

5.使用电能测试仪测试低压装置的电能消耗情况。

结果：电能消耗正常，符合要求。

6.根据低压装置的使用要求，进行电气保护器的调整。

结果：电气保护器调整完成，符合要求。

7.根据低压装置的使用要求，测试断路器的断电保护功能。

结果：断路器断电保护功能正常，及时切断电源。

8.检查低压装置的故障指示灯是否正常工作。

结果：故障指示灯亮起时，灯光正常。

9.检查低压装置的仪表指示是否准确。

结果：仪表指示准确无误。

10.检查低压装置的接地是否良好。

结果：接地良好，接地电阻小于4Ω。

11.对低压装置进行全面检查，确保各部件正常运行。

结果：各部件运行正常，无异常情况。

四、试验结论
本次低压装置电气调整试验顺利完成，各项指标均符合要求，能够正常运行和安全使用。

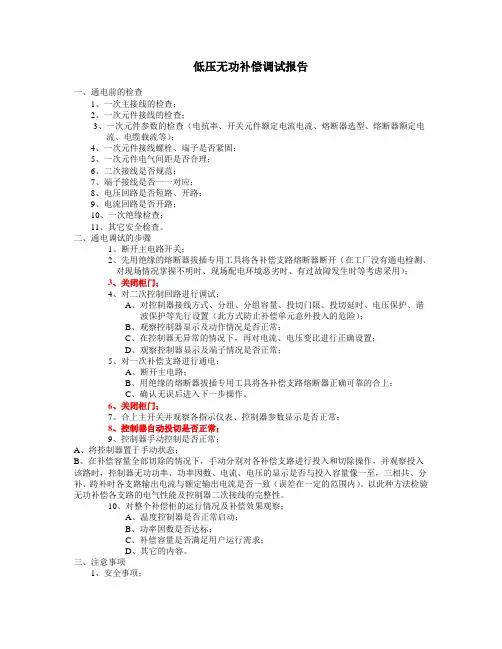

低压无功补偿调试报告一、通电前的检查1、一次主接线的检查；2、一次元件接线的检查；3、一次元件参数的检查（电抗率、开关元件额定电流电流、熔断器选型、熔断器额定电流、电缆载流等）；4、一次元件接线螺栓、端子是否紧固；5、一次元件电气间距是否合理；6、二次接线是否规范；7、端子接线是否一一对应；8、电压回路是否短路、开路；9、电流回路是否开路；10、一次绝缘检查；11、其它安全检查。

二、通电调试的步骤1、断开主电路开关；2、先用绝缘的熔断器拔插专用工具将各补偿支路熔断器断开（在工厂没有通电检测、对现场情况掌握不明时、现场配电环境恶劣时、有过故障发生时等考虑采用）；3、关闭柜门；4、对二次控制回路进行调试；A、对控制器接线方式、分组、分组容量、投切门限、投切延时、电压保护、谐波保护等先行设置（此方式防止补偿单元意外投入的危险）；B、观察控制器显示及动作情况是否正常；C、在控制器无异常的情况下，再对电流、电压变比进行正确设置；D、观察控制器显示及端子情况是否正常；5、对一次补偿支路进行通电；A、断开主电路；B、用绝缘的熔断器拔插专用工具将各补偿支路熔断器正确可靠的合上；C、确认无误后进入下一步操作。

6、关闭柜门；7、合上主开关并观察各指示仪表、控制器参数显示是否正常；8、控制器自动投切是否正常；9、控制器手动控制是否正常；A、将控制器置于手动状态；B、在补偿容量全部切除的情况下，手动分别对各补偿支路进行投入和切除操作，并观察投入该路时，控制器无功功率、功率因数、电流、电压的显示是否与投入容量像一至，三相共、分补、跨补时各支路输出电流与额定输出电流是否一致（误差在一定的范围内）。

以此种方法检验无功补偿各支路的电气性能及控制器二次接线的完整性。

10、对整个补偿柜的运行情况及补偿效果观察；A、温度控制器是否正常启动；B、功率因数是否达标；C、补偿容量是否满足用户运行需求；D、其它的内容。

三、注意事项1、安全事项；2、调试质量。

低压调试报告范文一、调试目标根据用户要求，对低压开关柜进行调试，确保其正常工作和安全使用。

二、调试内容1.确认接线是否正确：检查开关柜接线是否符合设计要求和电气图纸。

2.检查接地：检查开关柜的接地线是否牢固可靠，确保电气设备接地可靠。

3.开关柜设备的功能检查：对开关柜内的主开关、隔离开关、断路器等设备进行检查，确保其功能正常。

4.低压电器元件检查：对开关柜内的电器元件，如热继电器、过流保护装置等进行检查并确认其正常工作。

5.开关柜合闸试验：对开关柜进行合闸试验，确保合闸过程平稳，并记录合闸时间。

6.低压开关柜的短路试验：对开关柜进行短路试验，检测开关柜对短路情况的保护功能。

7.低压开关柜的过载试验：对开关柜进行过载试验，检测开关柜对过载情况的保护功能。

8.低压开关柜的漏电流试验：对开关柜进行漏电流试验，确保漏电保护器的灵敏度和触发时机。

9.温度测量：使用温度计对开关柜内各部件的温度进行测量，确保温度正常。

三、调试过程1.接线检查：对开关柜内的接线进行检查，确保接线正确。

发现接线错误的地方及时更正。

2.接地检查：检查接地线的接头是否牢固，接地线是否与大地连接良好。

3.设备功能检查：按照设备说明书，逐一检查开关柜内的设备，并记录设备的状态。

4.合闸试验：对开关柜进行合闸试验，观察合闸过程中的电流变化和设备状态。

5.短路试验：在低压开关柜两个输出接线处接入短路电源，检测开关柜的短路保护功能。

6.过载试验：在低压开关柜的输出端加电负载，逐步增大负载，检测开关柜的过载保护功能。

7.漏电流试验：使用漏电流测试仪对开关柜进行漏电流试验，记录触发漏电保护器的电流大小。

8.温度测量：使用温度计对开关柜内各部件的温度进行测量，记录温度数值。

四、调试结果与分析1.接线检查：确认接线全面正确，无错误接线。

2.接地检查：接地线连接牢固，接地电阻小于设计要求。

3.设备功能检查：开关柜内的设备功能正常，无异常。

4.合闸试验：合闸过程平稳，无异常现象。

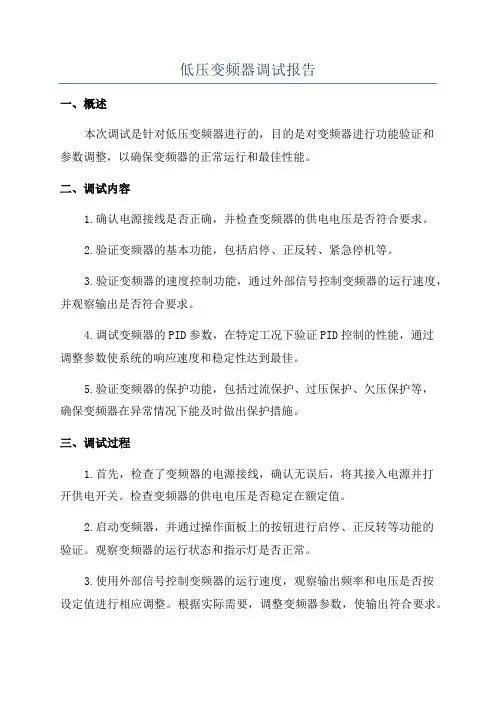

低压变频器调试报告一、概述本次调试是针对低压变频器进行的，目的是对变频器进行功能验证和参数调整，以确保变频器的正常运行和最佳性能。

二、调试内容1.确认电源接线是否正确，并检查变频器的供电电压是否符合要求。

2.验证变频器的基本功能，包括启停、正反转、紧急停机等。

3.验证变频器的速度控制功能，通过外部信号控制变频器的运行速度，并观察输出是否符合要求。

4.调试变频器的PID参数，在特定工况下验证PID控制的性能，通过调整参数使系统的响应速度和稳定性达到最佳。

5.验证变频器的保护功能，包括过流保护、过压保护、欠压保护等，确保变频器在异常情况下能及时做出保护措施。

三、调试过程1.首先，检查了变频器的电源接线，确认无误后，将其接入电源并打开供电开关。

检查变频器的供电电压是否稳定在额定值。

2.启动变频器，并通过操作面板上的按钮进行启停、正反转等功能的验证。

观察变频器的运行状态和指示灯是否正常。

3.使用外部信号控制变频器的运行速度，观察输出频率和电压是否按设定值进行相应调整。

根据实际需要，调整变频器参数，使输出符合要求。

4.切换到PID调试模式，设定一个特定的工况，观察系统的响应速度和稳定性。

根据实际情况，逐步调整PID参数，使系统的响应速度和稳定性达到最佳。

5.针对变频器的保护功能，通过设置虚拟故障信号来模拟异常情况，观察变频器是否能正确判断并做出保护措施。

四、调试结果1.变频器的供电电压稳定在额定值，符合要求。

2.变频器的启停、正反转等基本功能正常。

指示灯显示正常。

3.通过外部信号控制变频器的运行速度，输出频率和电压按设定值进行了相应调整。

通过调整变频器参数，使输出符合要求。

4.在PID调试模式下，根据设定的工况，系统的响应速度和稳定性达到了较好的水平。

通过逐步调整PID参数，进一步提高了系统的性能。

5.变频器的保护功能在测试过程中正常工作，能及时做出相应的保护措施。

五、总结和建议通过本次调试，对低压变频器的功能进行了验证，并对相关参数进行了调整。

使用单位：云南华联锌试验日期：2013.10.16 天气：晴
型号：MNS 额定电压：380 V 额定电流： A 出厂编号：K12462001 设备位号：+AA01 安装位置：铜街电力配电室
使用单位：云南华联锌试验日期：2013.10.16 天气：晴
型号：MNS 额定电压：380 V 额定电流： A 出厂编号：K12462002 设备位号：+AA02 安装位置：铜街电力配电室
使用单位：云南华联锌试验日期：2013.10.16 天气：晴
型号：MNS 额定电压：380 V 额定电流： A 出厂编号：K12462003 设备位号：+AA03 安装位置：铜街电力配电室
使用单位：云南华联锌试验日期：2013.10.16 天气：晴
型号：MNS 额定电压：380 V 额定电流： A 出厂编号：K12462004 设备位号：+AA04 安装位置：铜街电力配电室。

低压开关柜合格检验报告
自查报告。

根据公司要求，我们对低压开关柜进行了合格检验自查，并就检验结果进行了报告如下：
一、检验项目。

1. 外观检查，检查开关柜外观是否完整，表面是否有明显损坏或腐蚀现象。

2. 绝缘电阻测试，使用绝缘电阻测试仪对开关柜的绝缘电阻进行检测。

3. 电气性能测试，检查开关柜的电气性能，包括电流传输、过载保护等功能是否正常。

4. 安全防护检查，检查开关柜的安全防护装置是否完好，包括接地装置、漏电保护器等。

5. 标志标识检查，检查开关柜的标志标识是否清晰、准确。

二、检验结果。

经过自查，我们发现开关柜外观完整，无明显损坏或腐蚀现象；绝缘电阻测试结果符合标准要求；电气性能测试显示开关柜的电气
性能正常；安全防护装置完好，标志标识清晰准确。

三、改进措施。

在自查过程中，我们发现了一些小问题，例如部分标志标识有
些模糊，我们将及时更换标志标识；同时，我们还将加强对开关柜
的日常维护保养，确保其长期稳定运行。

四、结论。

经过自查，我们认为低压开关柜合格检验结果符合标准要求，
但仍需加强日常维护和保养工作，以确保其长期稳定运行。

自查人，_________ 日期，_________。

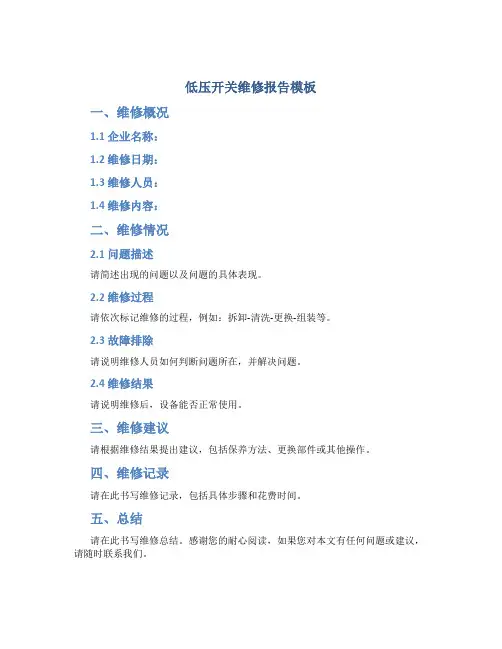

低压开关维修报告模板
一、维修概况
1.1 企业名称：
1.2 维修日期：
1.3 维修人员：
1.4 维修内容：
二、维修情况
2.1 问题描述
请简述出现的问题以及问题的具体表现。

2.2 维修过程
请依次标记维修的过程，例如：拆卸-清洗-更换-组装等。

2.3 故障排除
请说明维修人员如何判断问题所在，并解决问题。

2.4 维修结果
请说明维修后，设备能否正常使用。

三、维修建议
请根据维修结果提出建议，包括保养方法、更换部件或其他操作。

四、维修记录
请在此书写维修记录，包括具体步骤和花费时间。

五、总结
请在此书写维修总结。

感谢您的耐心阅读，如果您对本文有任何问题或建议，请随时联系我们。

低压柜调试报告范文1. 概述本文档为低压柜调试报告，记录了对低压柜进行调试的详细过程、问题和解决方案。

本次调试的低压柜为XX型号，用于供电配电系统。

2. 调试过程2.1 准备工作在正式开始调试之前，我们先进行了一些准备工作：1. 确认低压柜的电源情况，确保有稳定的供电。

2. 检查低压柜的接地情况，确保接地良好。

3. 检查低压柜的所有电缆连接，确保连接牢固。

4. 检查低压柜的保护装置和开关的状态，确保正常。

2.2 功能调试在准备工作完成后，我们开始进行低压柜的功能调试。

具体的调试过程如下：1. 首先，我们按照低压柜的操作手册，对开关进行正确的操作。

2. 我们检查了每个开关的状态，确保其正常。

同时，我们确认了开关之间的关系，确保它们之间的联动工作正常。

3. 接下来，我们对低压柜的保护装置进行了测试。

我们逐一触发了过流保护器、欠压保护器和短路保护器，以确保它们能够按照预定的条件进行保护操作。

4. 我们还对低压柜的远程控制功能进行了测试，包括远程开关和远程状态监测等。

测试结果显示远程控制功能正常。

2.3 安全性测试除了功能调试之外，我们还对低压柜的安全性进行了测试。

具体的测试内容如下：1. 我们测试了低压柜的绝缘性能，确保其满足相关标准要求。

2. 我们对低压柜的外壳和内部部件进行了温度测试，以确保其工作温度在正常范围内。

3. 我们进行了漏电保护器的测试，确认其能够在发生漏电时迅速切断电源，保护人身安全。

4. 我们确认了低压柜的接线端子是否牢固，以及连接电缆是否正确。

3. 问题和解决方案在调试过程中，我们遇到了一些问题，并及时找到了解决方案。

具体问题和解决方案如下：问题1：某个开关无法正常工作。

解决方案：我们检查了该开关的电路连线，发现某个连接处松动，及时修复后，该开关恢复正常工作。

问题2：过流保护器触发不准确。

解决方案：我们调整了过流保护器的触发参数，并重新进行了测试，确保其能够在预定条件下正常触发。

问题3：远程开关功能失效。

低压调试报告模板1. 调试概述本文档为XXX低压调试报告。

调试时间为2021年XX月XX日至XX月XX日，地点为XXX。

本次调试旨在确保低压电气设备的正常运行，发现并解决潜在问题。

2. 调试目标本次调试的目标为：1.检查低压电气设备的接线是否正确；2.确认设备运行参数是否正常；3.检查设备的电气保护措施是否有效；4.检查设备负载情况及运行中的问题；5.发现并解决潜在问题。

3. 调试步骤3.1 前期准备1.确认调试设备及调试工具是否齐备；2.调试前进行安全措施确认，确保人员和设备安全。

3.2 调试过程3.2.1 设备接线检查1.确认设备接线符合设计要求；2.使用万用表检查各电器元件及连接件的电气连接情况；3.确认设备接地符合规范。

3.2.2 设备运行参数确认1.检查设备的运行电压、电流、频率等参数是否符合要求；2.确认设备温度、湿度等环境参数符合要求。

3.2.3 电气保护措施检查1.确认设备的过电压、欠电压、过载、短路等保护措施是否有效；2.根据设备的保护参数，进行异常情况模拟验证，检测保护装置是否能及时进行动作。

3.2.4 设备负载情况及运行中的问题1.检查设备相关负载情况，了解设备的工作情况；2.通过检查设备的运行记录、发现线缆、电缆及接线变化等方式，寻找设备运行过程中的问题；3.发现设备中出现的问题后，根据问题类型和性质进行处理。

3.3 调试总结1.发现问题列表；2.对发现的问题进行分析；3.提出解决方案及建议。

4. 调试结果通过对设备的接线、运行参数、保护措施、负载情况及运行中的问题进行检查和处理，发现并解决了以下问题：1.问题1；2.问题2；3.问题3。

经检查，设备已经正常运行，符合规范性要求，达到了本次调试的目标。

5. 结束语本次低压调试报告声明：以上数据和结论均为真实的调试结果，若有疑问，可与本次调试人员联系。

同时，本次调试过程中，严格遵守了相关安全规定，保证了调试过程的安全、稳定和可靠性。

开关组件调试报告模板1. 引言开关组件是一种常用且重要的硬件元件，用于控制电路的通断。

在电子设备中广泛应用，如电脑、手机、电视等。

在开发和调试过程中，我们需要对开关组件进行测试和故障排除，以确保其正常工作。

本报告将介绍开关组件调试的基本流程和方法，并提供一份模板供参考。

2. 调试流程开关组件的调试流程主要包括接线检查、功能测试和信号检测。

以下是一个常用的调试流程：2.1. 接线检查在进行功能测试之前，首先需要进行接线检查，确保开关组件正确连接。

具体步骤如下：1. 检查开关组件与主控板之间的连接线，确保连接牢固，并且接线正确，符合电路设计要求。

2. 检查开关组件与其他外围设备之间的连接线，如灯光、电源等，确保接线正确，并且连接牢固。

2.2. 功能测试功能测试是开关组件调试的核心内容，通过测试开关的开关效果，检查其是否正常工作。

具体步骤如下：1. 打开电源，确保电路处于正常工作状态。

2. 进行开关测试，通过按下或拨动开关，观察输入和输出信号是否正常。

3. 测试不同组合的开关状态，检查开关组件的组合效果。

2.3. 信号检测信号检测是为了确认开关组件正确工作，其输出信号符合设计要求。

具体步骤如下：1. 使用示波器等测试设备，检测开关组件的输入和输出信号。

2. 比较测试结果与设计要求，确认信号波形和幅度是否正常。

3. 如有发现异常信号，进行排除故障，确认引起异常的原因。

3. 调试记录模板下面是一份开关组件调试的记录模板，供参考：markdown调试日期：2021年01月01日调试人员：张三1. 接线检查- 开关与主控板的连接正常，无松动或接触不良情况。

- 开关与灯光的连接正常，灯光能够正常亮灭。

2. 功能测试- 开关按下后，能正常控制灯光的亮灭。

- 不同组合的开关状态对应不同的灯光效果。

- 开关操作流畅，无卡顿或失灵现象。

3. 信号检测- 使用示波器检测输入信号波形，符合设计要求。

- 使用示波器检测输出信号波形，幅度和频率符合设计要求。

一、实训背景随着我国经济的快速发展，电力需求日益增长，低压电气设备作为电力系统的重要组成部分，其安装、调试和维护的重要性不言而喻。

为了提高低压电气设备的操作技能和理论知识，我们组织了低压开关实训。

本次实训旨在通过实际操作，让学生掌握低压开关的安装、调试、维护及故障排除等基本技能。

二、实训目的1. 熟悉低压开关的结构、原理及工作性能。

2. 掌握低压开关的安装、调试、维护及故障排除方法。

3. 培养学生的动手能力和团队协作精神。

4. 提高学生对低压电气设备安全操作的认识。

三、实训内容1. 低压开关的基本知识- 介绍低压开关的类型、用途及工作原理。

- 讲解低压开关的电气特性、机械特性及安全性能。

2. 低压开关的安装- 学习低压开关的安装工艺要求。

- 实际操作低压开关的安装过程。

3. 低压开关的调试- 学习低压开关的调试方法及注意事项。

- 实际操作低压开关的调试过程。

4. 低压开关的维护- 学习低压开关的维护保养方法。

- 实际操作低压开关的维护保养过程。

5. 低压开关的故障排除- 学习低压开关的常见故障及排除方法。

- 实际操作低压开关的故障排除过程。

四、实训过程1. 实训准备- 检查实训场地及设备，确保安全。

- 学生分组，明确各自职责。

2. 理论学习- 讲解低压开关的基本知识、安装、调试、维护及故障排除方法。

- 学生认真听讲，做好笔记。

3. 实际操作- 学生分组进行实际操作，包括低压开关的安装、调试、维护及故障排除。

- 教师巡回指导，纠正操作错误。

4. 故障排除- 学生分组进行故障排除练习，教师提供故障情况，学生分析原因，提出解决方案。

- 教师点评，总结经验教训。

5. 总结交流- 学生分组汇报实训成果，分享操作经验。

- 教师点评，总结实训过程中的优点和不足。

五、实训成果1. 学生掌握了低压开关的安装、调试、维护及故障排除方法。

2. 学生的动手能力和团队协作精神得到提高。

3. 学生对低压电气设备安全操作的认识更加深入。

低压调试总结送电前，对柜子进行全面除尘，取出柜子里遗留的杂物，关门上锁，测量绝缘合格才可以送电。

调试要有专人统一指挥，专人操作，不可随意乱动，以免发生危险。

接通临时电后，发现零线对地电压有12伏，导致部分指示灯虚亮，这是厂里老系统接地不好的缘故。

低压微机保护调试马保、线路保护定值密码1111 BDF100-C+速断保护 6倍额定电流速断延时 0.1 s定时限过流一段 2倍过流一段延时 1s 保护投退 5BDF100-M+速断保护 6倍额定电流速断延时 0s速断保护投退投入跳分闸2 定时限过流一段 2倍定时限过流一段延时 5倍定时限过流一段保护跳分闸1 反时限过流保护 1 反时限复位延时 0反时限过流保护跳分闸1 过电压保护设置 1.2 过电压延时 10过电压保护投退跳分闸1 低电压保护设置 0.7 低电压延时 3低电压保护投退跳分闸1 恢复电压值Uh 0.9BDM100-M+ 允许启动时间Ts<45KW 10 >45KW 12启动时间过长保护投退投跳接触器断相延时Td 2断相保护投退投入跳接触反时限堵转延时Te(防爆电机) 4.6 反时限堵转保护投入跳接触不平衡保护设置20% 不平衡延时 10不平衡保护投退投入跳接触器堵转保护 3 堵转延时 5堵转保护投退投入跳接触器热过载保护设置 1 热过载复位延时 0热过载保护投退投入跳接触器过电压保护设置 1.2 过电压延时 3过电压保护投退投入跳接触器瞬时再启动时间 0.5BDM100-C+ 允许启动时间6s 断相延时Td 2 不平衡度 20% 堵转倍数lr 3 堵转延时 Tr 5 热过载延时 Tl 1 过热复位延时Re 0反时限堵转延时（防爆电机） Te 4.6 保护投退 182调试中出现的问题：1、BDF 电流值要达到额定值的20%以上才显示电流2、外置CT较大，不能起到保护作用。

额定电流的设定范围是外置CT值的40%到100%，需更换小的外置CT.3、A11-6 BDM 100C+合闸状态S1 S2 指示灯都亮（S1断路器S2接触器）BDM100 c+ B4公共端 B1 接QF 的NO 触点（S1）B2 接KM的NO 触点 (S2) S1 S2 是QF KM 的状态指示，接的是QF KM 的辅助触点，注意开闭状态 C7-1 QF KM RUN RX 灯均不亮，C11-2 合闸未启动状态QF 灯不亮 B6-5吸合不启动无电流(出线电缆被人剪断)A26-2 A12-2 A12-4 A12-6 25-1，S1 S2指示灯亮不亮的问题：辅助触点接的不对，不行就更换新的马保4、马保端子和外置CT接线，外置CT上标有ABCN，再依信号电缆的颜色接到马保的相应端子上。
