低压成套配电柜交接试验记录日期：XXXX年XX月XX日地点：XXX低压成套配电柜项目现场参与人员：项目经理、调试工程师、工程负责人试验目的：为了确保低压成套配电柜能够正常运行和交接，以及记录问题和解决方案。
试验内容：1.将施工单位提供的低压成套配电柜接入施工现场的电源系统；2.对低压成套配电柜进行验收测试，确保电缆连接、接线端子、电力仪表等设备的正确性和一致性；3.测试低压成套配电柜的保护功能，如过载保护、短路保护、漏电保护等；4.验证低压成套配电柜的远程监控和控制功能，如远程显示、控制软件的操作等；5.检查低压成套配电柜的外观和安装质量，如接地、导线的固定和标识等。
试验过程：1.检查低压成套配电柜的施工图纸，确认电缆的接线情况和位置；2.仔细检查低压成套配电柜的外观，确保没有损坏和松动的部分；3.检查低压成套配电柜的接地情况，包括接地线的连接和接地电阻的测量；4.检查低压成套配电柜的电源连接，确保电缆连接正确并固定；5.检查低压成套配电柜的电力仪表的连接和读数，确保准确性；6.开始对低压成套配电柜的保护功能进行测试，包括过载、短路和漏电的保护；7.测试远程监控和控制功能，如通过控制软件操作配电柜的开关和显示数据；8.对于发现的问题，进行记录并与施工单位讨论解决方案；9.最后检查低压成套配电柜的所有连接和设备的标识，确保没有遗漏和错误。
试验结果：1.低压成套配电柜的外观和连接都符合要求，没有明显的问题；2.电缆接线正确且固定，没有出现接触不良或线缆松动的情况；3.电力仪表的读数准确，显示和报警功能正常；4.低压成套配电柜的保护功能测试通过，过载、短路和漏电都能及时保护；5.远程监控和控制功能运行正常，远程控制软件能够准确操作低压成套配电柜的开关；6.所有连接和设备的标识正确，没有遗漏和错误。
存在的问题和解决方案：1.电器设备的接线有接触不良的情况，造成了电源断电的问题。
解决方案：重新接线并固定，确保连接稳定。
株质监新标楮品文2002.1统编建筑电气1：程检脸批质S验收记录((編6 () 成套配电柜、控制柜（屏、台）检验批质量验收记录（首页）和动力、照明配电箱（盘）安装_________________C工程名称：标段株洲城市主要街道夜景艺术照明工程手午、抽出式成套配电柜推拉应灵活，无卡阻碰撞现盘。
动触头与 和触头的中心线应一致，且触头接触紧密，投入时，退岀时•接 地触头先于主触头接触：接地融头后于主触头脱开。
岛压成g 配电柜必须按木规范第3丄8条的规定交接试验合格，且 应符合下列规宦：1.继电保护元器件、逻辑元件.变送器和控制用il •算机等飛体校 验合格•整组试验动作正确.整定参数符合设il •要求：进入市场投 入使川的新裕压电气设备凡经法定程序批2・和继电保护装a.按产品技术文件要求交接试验。
株质监新标2002・1统編崔筑电气工程检验批质ft 验收记录（）6・（）（）編号成套配电柜.控制柜（屏.台）检验批质量验收记录和动力.照明配电箱（盘）安装项 目 范规 序号质量验收规范的规定及检验方法施工单位自 检记录监理单位 验收记录主控 项 目6丄5低压成奁配电柜交接试验•必须符合木规范第41.5条的规定。
64.6柜、屏、台.箱.盘间线路的线间和线对地间绝缘电阻值•. :一次回路必须大于1 Mfi 馈电线路必须大于0.5MO6.1.7柜、屏、台.箱、盘间-次回路交流工频耐压试验• ：绝缘电阴值 大于10卜5时・用25OOV 兆欧表摇测Imim 应无闪交流工 1000V1-10络击穿现彖：艸绝缘电阻值在MQ 时•做，应无闪络 击穿现象.频耐压试验时间linm精品文档. 精品文档6.1.64.4精品文档. 精品文档般 项 目6.2.2柜.屏、台.箱.盘相互间或与基础型钢应用破锌螺栓连接，且 防松零件齐全。
623%"相互柜、辟.台、箱、盘安装垂直度允许偏差为1.5 •成列盘 面偏差不应大于5mma 间接缝不应大于2mm6.2.4柜、屏、台、箱、盘内检査试验应符合下列规定：1 •控制开关及 保护装g 的规格.型号符合设计要求：2•闭锁装置动作准确、可靠： 3•主开关的辅助开关切换动作与主开关动作一致：柜、屏、台.箱、 盘上的标识器件标明被控设备編号及名4.称・或操作位宜・接线 端子有編号.且清晰.工整、不易脱色。

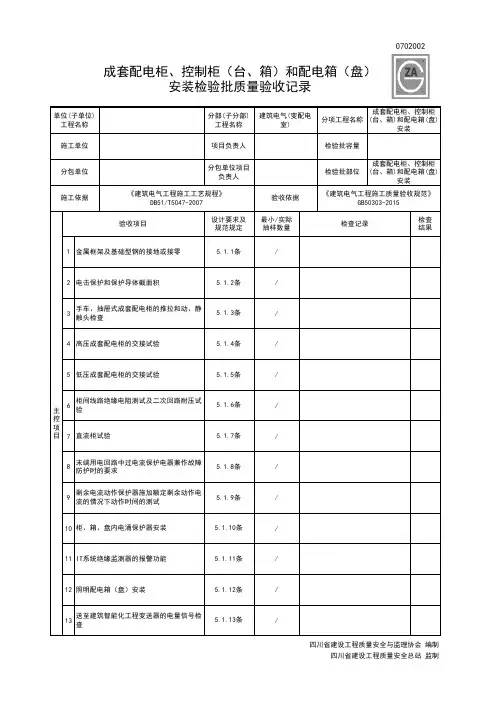

建筑电气工程检验批质量验收记录
成套配电柜、控制柜（屏、台）
和动力、照明配电箱（盘）安装检验批质量验收记录（首页）
建筑电气工程检验批质量验收记录
成套配电柜、控制柜（屏、台） 和动力、照明配电箱（盘）安『
检验批质量验收记录（中1页）
柜、屏、台、箱、盘内检查试验应符合下列规定：
1.控制开关及保护装置的规格、型号符合设计要求；
2.闭锁装置动作准确、可靠；
3.主开关的辅助开关切换动作与主开关动作一致；
4.柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清
晰、工整、不易脱色。
5.回路中的电子元件不应参加交流工频耐压试验；48V及以
下回路可不做交流工频耐压试验。
建筑电气工程检验批质量验收记录
成套配电柜、控制柜（屏、台）.
和动力、照明配电箱（盘）安装检验批质量验收记录（中2页）
工程名称：株洲城市主要街道夜景艺术照明工程C标段
成套配电柜、控制柜（屏、台）
和动力、照明配电箱（盘）安装检验批质量验收记录（尾页）
注：规范中黑体字为强制性条文。
检查批的质量验收记录由施工项目专业质量检查员填写，监理工程师组织项目专业质量检查员等进行验收。
（注：范文素材和资料部分来自网络，供参考。
只是收取少量整理收集费用，请预览后才下载，期待你的好评与关注）。
建筑电气工程检验批质量验收记录
检验批质量验收记
录（首页)
成套配电柜、控制柜（屏、台）
和动力、照明配电箱（盘）安装
建筑电气工程检验批质量验收记录
检验批质量验收记录（中１
页）
成套配电柜、控制柜（屏、台）
和动力、照明配电箱（盘）安装
检验批质量验收记录(中２页)
成套配电柜、控制柜（屏、台）
和动力、照明配电箱（盘）安装
检验批质量验收记录(尾页)
成套配电柜、控制柜（屏、台）
和动力、照明配电箱（盘）安装
注:1。
规范中黑体字为强制性条文。
2．检查批的质量验收记录由施工项目专业质量检查员填写，监理工程师组织项目专业质量检查员等进行验收。
方便了检查和维修。
它只需在订货时按图示对箱体提出要求即可。
安装配电箱。
）拆开配电箱:安装配电箱应先将配电箱拆开分为箱体、箱内盘芯、箱门三部分。
拆开配电箱时留好拆卸下来的螺丝、螺母、垫圈等。
）安装箱体:铁架固定配电箱箱体:将角钢调直,量好尺寸线,锯断煨弯,钻孔位,焊接。
煨弯时用方尺找正,再用电
对口缝焊牢,并将埋入端做成燕尾形,然后除锈,刷防锈漆。
标高用高标号水泥砂浆将铁架燕尾端埋入牢固,埋入时要注意铁架的平直程度和孔间距离,应用线坠和水平尺测量准确后再稳住铁架,待水泥砂浆凝固后再把配电箱箱体固定在铁架上。
金属膨胀螺栓固定配电箱:采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱,金屑膨胀螺栓的大小应根据箱体重量选择。
不得在箱底板上抹灰(见图5-23)。
全部电器安装完毕后,用500V兆欧表对线路进行绝缘摇测。
摇测项目包括相线与相线之间,相线与零线之词
,同时做好记录。
配电箱箱体安装后,应采取保护措施,避免土建刮腻子、喷浆、刷油漆。
