浓密机低压电气柜调试报告

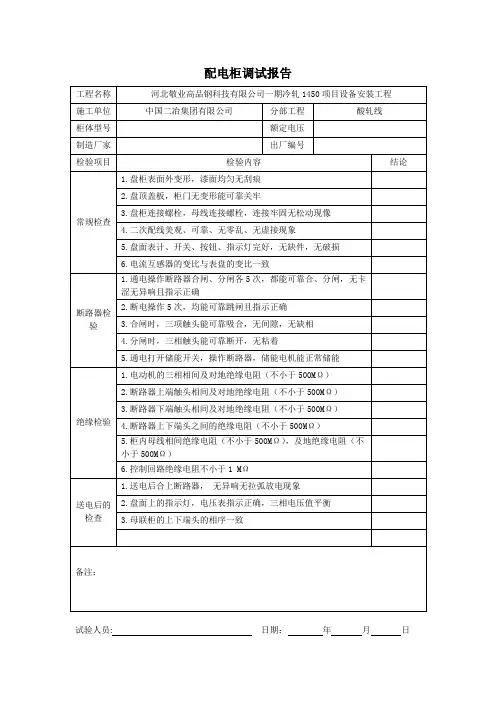

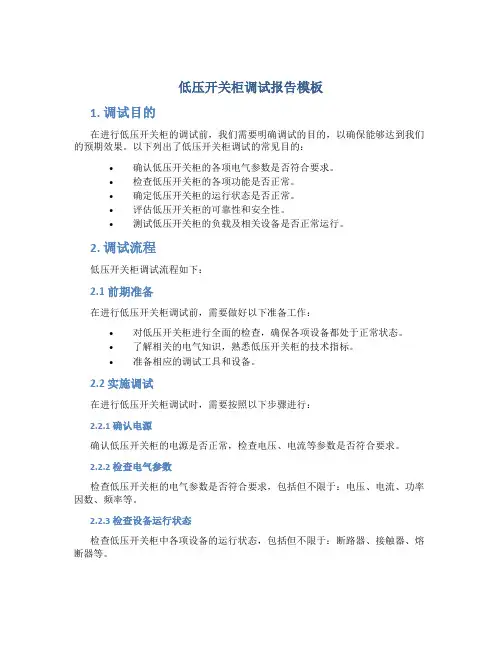

低压开关柜调试报告模板1. 调试目的在进行低压开关柜的调试前，我们需要明确调试的目的，以确保能够达到我们的预期效果。

以下列出了低压开关柜调试的常见目的：•确认低压开关柜的各项电气参数是否符合要求。

•检查低压开关柜的各项功能是否正常。

•确定低压开关柜的运行状态是否正常。

•评估低压开关柜的可靠性和安全性。

•测试低压开关柜的负载及相关设备是否正常运行。

2. 调试流程低压开关柜调试流程如下：2.1 前期准备在进行低压开关柜调试前，需要做好以下准备工作：•对低压开关柜进行全面的检查，确保各项设备都处于正常状态。

•了解相关的电气知识，熟悉低压开关柜的技术指标。

•准备相应的调试工具和设备。

2.2 实施调试在进行低压开关柜调试时，需要按照以下步骤进行：2.2.1 确认电源确认低压开关柜的电源是否正常，检查电压、电流等参数是否符合要求。

2.2.2 检查电气参数检查低压开关柜的电气参数是否符合要求，包括但不限于：电压、电流、功率因数、频率等。

2.2.3 检查设备运行状态检查低压开关柜中各项设备的运行状态，包括但不限于：断路器、接触器、熔断器等。

2.2.4 测试功能测试低压开关柜中各项功能是否正常，包括但不限于：短路保护、过载保护、接地保护等。

2.2.5 测试负载对低压开关柜中的负载进行测试，例如启动电机、运行设备等。

2.3 测试记录在进行低压开关柜调试时，需要做好相应的测试记录，包括但不限于：测试时间、测试结果等。

3. 调试结果根据低压开关柜的调试结果，我们需要对其进行相应的分析和评估。

如果低压开关柜存在问题，我们需要及时进行修正和调整。

如果低压开关柜运行正常，我们需要制定相应的维护计划，确保其长期稳定运行。

4. 结束语本文介绍了低压开关柜的调试流程和相关要点，希望对进行低压开关柜调试的工程师有所帮助。

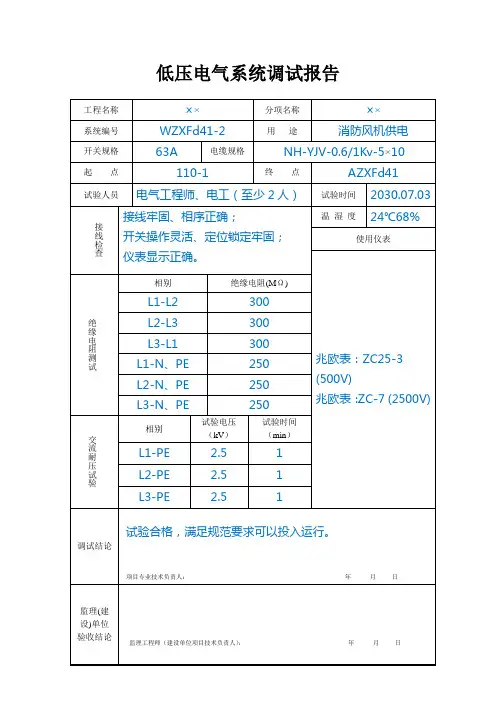

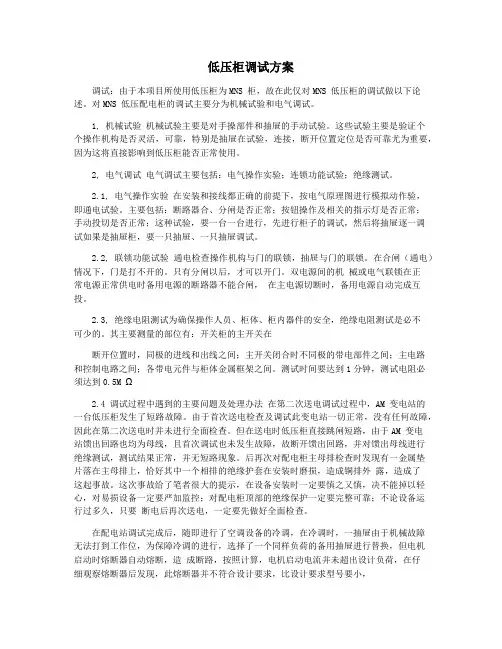

低压柜调试方案调试：由于本项目所使用低压柜为MNS 柜，故在此仅对MNS 低压柜的调试做以下论述。

对MNS 低压配电柜的调试主要分为机械试验和电气调试。

1, 机械试验机械试验主要是对手操部件和抽屉的手动试验。

这些试验主要是验证个个操作机构是否灵活，可靠，特别是抽屉在试验，连接，断开位置定位是否可靠尤为重要，因为这将直接影响到低压柜能否正常使用。

2, 电气调试电气调试主要包括：电气操作实验；连锁功能试验；绝缘测试。

2.1, 电气操作实验在安装和接线都正确的前提下，按电气原理图进行模拟动作验，即通电试验。

主要包括：断路器合、分闸是否正常；按钮操作及相关的指示灯是否正常；手动投切是否正常；这种试验，要一台一台进行，先进行柜子的调试，然后将抽屉逐一调试如果是抽屉柜，要一只抽屉、一只抽屉调试。

2.2, 联锁功能试验通电检查操作机构与门的联锁，抽屉与门的联锁。

在合闸（通电）情况下，门是打不开的。

只有分闸以后，才可以开门。

双电源间的机械或电气联锁在正常电源正常供电时备用电源的断路器不能合闸，在主电源切断时，备用电源自动完成互投。

2.3, 绝缘电阻测试为确保操作人员、柜体、柜内器件的安全，绝缘电阻测试是必不可少的。

其主要测量的部位有：开关柜的主开关在断开位置时，同极的进线和出线之间；主开关闭合时不同极的带电部件之间；主电路和控制电路之间；各带电元件与柜体金属框架之间。

测试时间要达到1分钟，测试电阻必须达到0.5M Ω2.4 调试过程中遇到的主要问题及处理办法在第二次送电调试过程中，AM 变电站的一台低压柜发生了短路故障。

由于首次送电检查及调试此变电站一切正常，没有任何故障，因此在第二次送电时并未进行全面检查。

但在送电时低压柜直接跳闸短路，由于AM 变电站馈出回路也均为母线，且首次调试也未发生故障，故断开馈出回路，并对馈出母线进行绝缘测试，测试结果正常，并无短路现象。

后再次对配电柜主母排检查时发现有一金属垫片落在主母排上，恰好其中一个相排的绝缘护套在安装时磨损，造成铜排外露，造成了这起事故。

低压调试报告范文一、调试目标根据用户要求，对低压开关柜进行调试，确保其正常工作和安全使用。

二、调试内容1.确认接线是否正确：检查开关柜接线是否符合设计要求和电气图纸。

2.检查接地：检查开关柜的接地线是否牢固可靠，确保电气设备接地可靠。

3.开关柜设备的功能检查：对开关柜内的主开关、隔离开关、断路器等设备进行检查，确保其功能正常。

4.低压电器元件检查：对开关柜内的电器元件，如热继电器、过流保护装置等进行检查并确认其正常工作。

5.开关柜合闸试验：对开关柜进行合闸试验，确保合闸过程平稳，并记录合闸时间。

6.低压开关柜的短路试验：对开关柜进行短路试验，检测开关柜对短路情况的保护功能。

7.低压开关柜的过载试验：对开关柜进行过载试验，检测开关柜对过载情况的保护功能。

8.低压开关柜的漏电流试验：对开关柜进行漏电流试验，确保漏电保护器的灵敏度和触发时机。

9.温度测量：使用温度计对开关柜内各部件的温度进行测量，确保温度正常。

三、调试过程1.接线检查：对开关柜内的接线进行检查，确保接线正确。

发现接线错误的地方及时更正。

2.接地检查：检查接地线的接头是否牢固，接地线是否与大地连接良好。

3.设备功能检查：按照设备说明书，逐一检查开关柜内的设备，并记录设备的状态。

4.合闸试验：对开关柜进行合闸试验，观察合闸过程中的电流变化和设备状态。

5.短路试验：在低压开关柜两个输出接线处接入短路电源，检测开关柜的短路保护功能。

6.过载试验：在低压开关柜的输出端加电负载，逐步增大负载，检测开关柜的过载保护功能。

7.漏电流试验：使用漏电流测试仪对开关柜进行漏电流试验，记录触发漏电保护器的电流大小。

8.温度测量：使用温度计对开关柜内各部件的温度进行测量，记录温度数值。

四、调试结果与分析1.接线检查：确认接线全面正确，无错误接线。

2.接地检查：接地线连接牢固，接地电阻小于设计要求。

3.设备功能检查：开关柜内的设备功能正常，无异常。

4.合闸试验：合闸过程平稳，无异常现象。

电工调试实验报告模板
实验目的
本实验旨在加深学生对电工装置基础知识的理解，通过实际操作，掌握电工调
试的方法和步骤，能够在实际工作中正确处理电气故障。

实验原理
在进行电工调试时，需要根据设备的电气图纸和安装说明书，正确接线，排除
各种故障。

同时需要掌握使用常见的电工仪器进行检测，如万用表、电表等。

实验步骤
1.复习电气原理和电气图纸，熟悉待调试的设备的工作原理和接线情况。

2.按照安装说明书和设备电气图纸，正确接线。

3.进行设备运行测试，在测试过程中，注意观察设备运行状态，发现异
常及时停机排除。

4.使用万用表、电表等电工仪器进行检测，发现问题及时处理。

5.调整设备参数，如电压、电流、频率等，使其正常运行。

6.清洁设备，并记录调试过程中的问题和处理方法。

实验结果
在进行电工调试操作后，最终使设备正常工作。

同时，通过使用电工仪器进行
检测，成功排除了电气故障，并调整设备参数，使其符合工作要求。

分析与讨论
在本次实验中，通过熟悉设备电气图纸、安装说明书，正确接线和使用常见电
工仪器进行检测，成功掌握了电工调试的方法和步骤。

同时，调试过程中及时处理各种电气故障，严格按照要求进行操作，确保了设备的安全性和正常运行。

实验心得
通过本次实验，深刻理解了电工调试的重要性和注意事项。

同时体验到了操作
电工仪器的方法和技巧，为以后实际工作打下了坚实基础。

在以后的电工调试工作中，将认真对待每一项任务，严格遵守操作步骤和要求，确保电气设备的安全和性能。

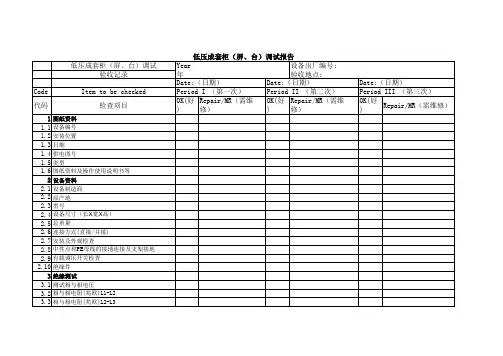

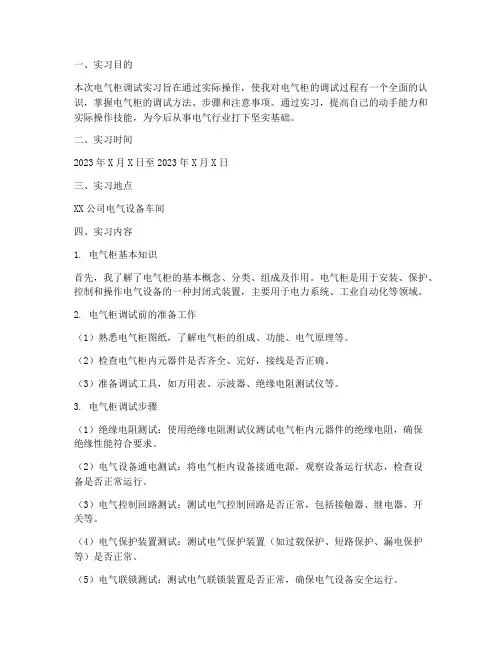

一、实习目的本次电气柜调试实习旨在通过实际操作，使我对电气柜的调试过程有一个全面的认识，掌握电气柜的调试方法、步骤和注意事项。

通过实习，提高自己的动手能力和实际操作技能，为今后从事电气行业打下坚实基础。

二、实习时间2023年X月X日至2023年X月X日三、实习地点XX公司电气设备车间四、实习内容1. 电气柜基本知识首先，我了解了电气柜的基本概念、分类、组成及作用。

电气柜是用于安装、保护、控制和操作电气设备的一种封闭式装置，主要用于电力系统、工业自动化等领域。

2. 电气柜调试前的准备工作（1）熟悉电气柜图纸，了解电气柜的组成、功能、电气原理等。

（2）检查电气柜内元器件是否齐全、完好，接线是否正确。

（3）准备调试工具，如万用表、示波器、绝缘电阻测试仪等。

3. 电气柜调试步骤（1）绝缘电阻测试：使用绝缘电阻测试仪测试电气柜内元器件的绝缘电阻，确保绝缘性能符合要求。

（2）电气设备通电测试：将电气柜内设备接通电源，观察设备运行状态，检查设备是否正常运行。

（3）电气控制回路测试：测试电气控制回路是否正常，包括接触器、继电器、开关等。

（4）电气保护装置测试：测试电气保护装置（如过载保护、短路保护、漏电保护等）是否正常。

（5）电气联锁测试：测试电气联锁装置是否正常，确保电气设备安全运行。

（6）电气调试记录：记录调试过程中发现的问题及处理方法，为后续设备运行维护提供依据。

4. 电气柜调试注意事项（1）确保电气柜内设备接线和电气元件安装正确。

（2）调试过程中注意安全，避免触电、短路等事故发生。

（3）调试过程中密切观察设备运行状态，发现问题及时处理。

（4）调试完成后，对电气柜进行整体检查，确保无遗漏问题。

五、实习心得通过本次电气柜调试实习，我收获颇丰。

以下是我的一些心得体会：1. 电气柜调试是一个严谨、细致的过程，需要掌握一定的电气知识和技能。

2. 在调试过程中，要善于发现问题、解决问题，提高自己的动手能力。

3. 安全意识至关重要，调试过程中要严格遵守安全操作规程。

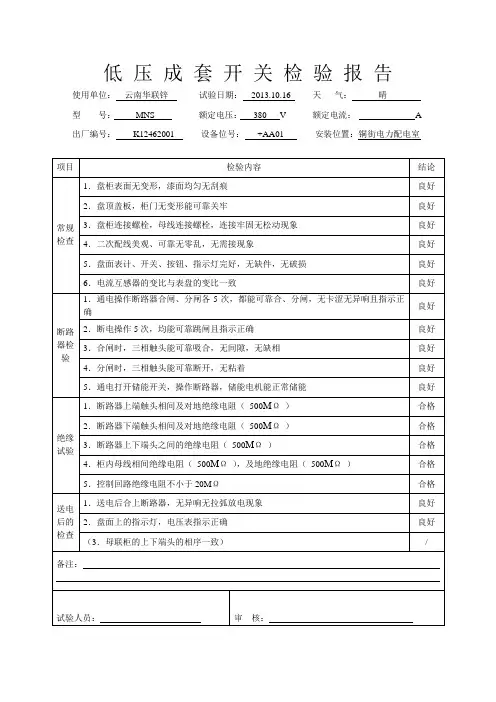

使用单位：云南华联锌试验日期：2013.10.16 天气：晴
型号：MNS 额定电压：380 V 额定电流： A 出厂编号：K12462001 设备位号：+AA01 安装位置：铜街电力配电室
使用单位：云南华联锌试验日期：2013.10.16 天气：晴
型号：MNS 额定电压：380 V 额定电流： A 出厂编号：K12462002 设备位号：+AA02 安装位置：铜街电力配电室
使用单位：云南华联锌试验日期：2013.10.16 天气：晴
型号：MNS 额定电压：380 V 额定电流： A 出厂编号：K12462003 设备位号：+AA03 安装位置：铜街电力配电室
使用单位：云南华联锌试验日期：2013.10.16 天气：晴
型号：MNS 额定电压：380 V 额定电流： A 出厂编号：K12462004 设备位号：+AA04 安装位置：铜街电力配电室。

江苏丰源电气有限公司检验报告产品名称：低压抽出式开关柜产品型号：GCS 出厂编号：1808010检验员: 审核: 日期：2018年8月8日江苏丰源电气有限公司检验报告产品名称：低压抽出式开关柜产品型号：GCS 出厂编号：1808011检验员: 审核: 日期：2018年8月8日江苏丰源电气有限公司检验报告产品名称：低压抽出式开关柜产品型号：GCS 出厂编号：1808012检验员: 审核: 日期：2018年8月8日江苏丰源电气有限公司检验报告产品名称：低压抽出式开关柜产品型号：GCS 出厂编号：1808013检验员: 审核: 日期：2018年8月8日江苏丰源电气有限公司检验报告产品名称：低压抽出式开关柜产品型号：GCS 出厂编号：1808014检验员: 审核: 日期：2018年8月8日江苏丰源电气有限公司检验报告产品名称：低压抽出式开关柜产品型号：GCS 出厂编号：1808015检验员: 审核: 日期：2018年8月8日江苏丰源电气有限公司检验报告产品名称：低压抽出式开关柜产品型号：GCS 出厂编号：1808016检验员: 审核: 日期：2018年8月8日江苏丰源电气有限公司检验报告产品名称：低压抽出式开关柜产品型号：GCS 出厂编号：1808017检验员: 审核: 日期：2018年8月8日江苏丰源电气有限公司检 验 报 告产品名称：低压抽出式开关柜 产品型号：GCS 出厂编号：1808018检验员: 审核: 日期：2018年8月8日江苏丰源电气有限公司检验报告产品名称：低压抽出式开关柜产品型号：GCS 出厂编号：1808019检验员: 审核: 日期：2018年8月8日THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。

低压配电柜调试方案一、背景介绍低压配电柜是电力系统中重要的组成部分，承担着将电力输送到各个终端设备的任务。

为确保配电柜的正常运行，需要进行调试工作，保证其性能和安全。

二、调试目标1. 检查电气连接：确认低压配电柜的各个元件之间的连接是否牢固，并检查是否有松动或接触不良的情况。

2. 测试设备运行状态：运行各个设备，测试其运行状态，确保它们能够正常工作，无异常故障。

3. 调整电路参数：根据实际需求，调整低压配电柜的各个电路参数，如电压、电流等，以满足不同负载要求。

4. 检查保护装置：确认低压配电柜的保护装置是否正常运行，能够及时响应故障和过载情况，并保护设备和人员的安全。

5. 进行测试记录：对调试过程中的各项操作和测试结果进行记录，以备后续分析和参考。

三、调试步骤1. 断电操作：在进行任何调试工作前，必须先切断所有电源，确保安全。

2. 接地检查：检查低压配电柜的接地是否良好，排除漏电和触电的风险。

3. 电气连接检查：逐一检查低压配电柜内各个设备的电气连接，确保没有松动和异常情况，并按照连接图进行确认。

4. 功能测试：按照设计要求，对低压配电柜内的设备进行功能测试，如开关、断路器、熔断器等，确保它们能够正常工作。

5. 参数调试：针对不同的电路，根据需求调整低压配电柜的电压、电流等参数，确保其满足各项负载要求。

6. 故障保护测试：模拟各种故障场景，测试低压配电柜的保护装置的响应速度和故障处理能力，确保设备和人员的安全。

7. 记录整理：对调试过程中的操作和测试结果进行记录整理，包括设备名称、参数设置、测试数据等，以备分析和参考。

四、调试工具1. 电压表、电流表：用于测量低压配电柜各个设备的电压和电流数值，以确定其工作状态。

2. 示波器：用于观察和分析低压配电柜各个设备的电压、电流波形，以判断是否存在异常情况。

3. 温度计：用于测量低压配电柜各个部件的温度，以防止过热引发安全事故。

4. 绝缘电阻测试仪：用于检测低压配电柜的绝缘性能，确保设备的安全运行。

低压柜调试报告范文1. 概述本文档为低压柜调试报告，记录了对低压柜进行调试的详细过程、问题和解决方案。

本次调试的低压柜为XX型号，用于供电配电系统。

2. 调试过程2.1 准备工作在正式开始调试之前，我们先进行了一些准备工作：1. 确认低压柜的电源情况，确保有稳定的供电。

2. 检查低压柜的接地情况，确保接地良好。

3. 检查低压柜的所有电缆连接，确保连接牢固。

4. 检查低压柜的保护装置和开关的状态，确保正常。

2.2 功能调试在准备工作完成后，我们开始进行低压柜的功能调试。

具体的调试过程如下：1. 首先，我们按照低压柜的操作手册，对开关进行正确的操作。

2. 我们检查了每个开关的状态，确保其正常。

同时，我们确认了开关之间的关系，确保它们之间的联动工作正常。

3. 接下来，我们对低压柜的保护装置进行了测试。

我们逐一触发了过流保护器、欠压保护器和短路保护器，以确保它们能够按照预定的条件进行保护操作。

4. 我们还对低压柜的远程控制功能进行了测试，包括远程开关和远程状态监测等。

测试结果显示远程控制功能正常。

2.3 安全性测试除了功能调试之外，我们还对低压柜的安全性进行了测试。

具体的测试内容如下：1. 我们测试了低压柜的绝缘性能，确保其满足相关标准要求。

2. 我们对低压柜的外壳和内部部件进行了温度测试，以确保其工作温度在正常范围内。

3. 我们进行了漏电保护器的测试，确认其能够在发生漏电时迅速切断电源，保护人身安全。

4. 我们确认了低压柜的接线端子是否牢固，以及连接电缆是否正确。

3. 问题和解决方案在调试过程中，我们遇到了一些问题，并及时找到了解决方案。

具体问题和解决方案如下：问题1：某个开关无法正常工作。

解决方案：我们检查了该开关的电路连线，发现某个连接处松动，及时修复后，该开关恢复正常工作。

问题2：过流保护器触发不准确。

解决方案：我们调整了过流保护器的触发参数，并重新进行了测试，确保其能够在预定条件下正常触发。

问题3：远程开关功能失效。

低压调试报告模板1. 调试概述本文档为XXX低压调试报告。

调试时间为2021年XX月XX日至XX月XX日，地点为XXX。

本次调试旨在确保低压电气设备的正常运行，发现并解决潜在问题。

2. 调试目标本次调试的目标为：1.检查低压电气设备的接线是否正确；2.确认设备运行参数是否正常；3.检查设备的电气保护措施是否有效；4.检查设备负载情况及运行中的问题；5.发现并解决潜在问题。

3. 调试步骤3.1 前期准备1.确认调试设备及调试工具是否齐备；2.调试前进行安全措施确认，确保人员和设备安全。

3.2 调试过程3.2.1 设备接线检查1.确认设备接线符合设计要求；2.使用万用表检查各电器元件及连接件的电气连接情况；3.确认设备接地符合规范。

3.2.2 设备运行参数确认1.检查设备的运行电压、电流、频率等参数是否符合要求；2.确认设备温度、湿度等环境参数符合要求。

3.2.3 电气保护措施检查1.确认设备的过电压、欠电压、过载、短路等保护措施是否有效；2.根据设备的保护参数，进行异常情况模拟验证，检测保护装置是否能及时进行动作。

3.2.4 设备负载情况及运行中的问题1.检查设备相关负载情况，了解设备的工作情况；2.通过检查设备的运行记录、发现线缆、电缆及接线变化等方式，寻找设备运行过程中的问题；3.发现设备中出现的问题后，根据问题类型和性质进行处理。

3.3 调试总结1.发现问题列表；2.对发现的问题进行分析；3.提出解决方案及建议。

4. 调试结果通过对设备的接线、运行参数、保护措施、负载情况及运行中的问题进行检查和处理，发现并解决了以下问题：1.问题1；2.问题2；3.问题3。

经检查，设备已经正常运行，符合规范性要求，达到了本次调试的目标。

5. 结束语本次低压调试报告声明：以上数据和结论均为真实的调试结果，若有疑问，可与本次调试人员联系。

同时，本次调试过程中，严格遵守了相关安全规定，保证了调试过程的安全、稳定和可靠性。

低压柜调试报告模板1. 概述本次报告旨在对低压柜进行调试的过程和结果进行详细的记录和总结。

通过对低压柜的各项参数进行测试和分析，评估设备的性能表现并找出存在的问题，提出相应的解决方案，为后续的设备维护和优化提供参考。

2. 调试过程2.1 调试准备在正式进行调试前，首先进行了一系列的调试准备工作，包括检查低压柜各个部位的连接是否牢固，协调各现场负责人员的工作安排，保证工作的顺利进行。

2.2 参数测试针对低压柜的各个参数进行测试，包括电压、电流、频率等基本参数，以及温度、湿度等环境参数。

通过测试得出综合评估结果，发现了一些问题，具体如下：1.电压略高，超过了额定标准；2.电流波动较大，可能是由于供电不稳定引起的；3.温度、湿度等环境参数正常。

2.3 故障排查在进行参数测试的过程中，发现了一些设备异常状况。

针对这些异常状况，进行了进一步的故障排查，包括检查各个电路板和设备元件，对设备进行清洁和维护等。

经过排查，发现主要的问题出在一块电路板上，该电路板存在短路现象，导致电流波动较大。

经过拆卸清洁和更换元件等操作，最终解决了该问题。

3. 结论及建议通过对低压柜的调试工作，我们对设备的性能表现进行了评估，并找出了问题所在。

经过故障排查和修复，目前设备的性能表现已经得到了明显的改善。

根据调试结果，我们提出以下建议：1.对电源设备进行升级，以解决电压过高和波动大的问题；2.加强设备的维护和保养，保证设备处于良好的状态；3.对电路板进行定期检查和维护，以避免类似故障的再次发生。

4. 总结低压柜的调试工作是设备安装和调试的重要环节，对于保证设备的正常运行和延长设备寿命具有重要的意义。

通过本次调试，我们不仅对设备进行了评估和故障排查，也掌握了更多的调试技巧和经验，为今后的设备维护保养提供了宝贵的参考。

电气柜调试工作总结
电气柜调试工作是电气工程领域中非常重要的一项工作，它涉及到电气设备的安装、调试和运行，直接关系到整个电气系统的正常运行和安全性。

在进行电气柜调试工作时，需要严格按照相关标准和规范进行操作，以确保电气设备的正常运行和安全性。

首先，在进行电气柜调试工作之前，需要对相关的电气设备和系统进行充分的了解和熟悉，包括各种电气设备的型号、功能、接线方式等。

同时，还需要对相关的调试工具和仪器进行检查和校准，以确保其准确性和可靠性。

其次，在进行电气柜调试工作时，需要按照相关的调试流程和步骤进行操作，包括对电气设备的接线、接地、绝缘等方面进行检查和测试，以确保其符合相关的安全标准和规范。

同时，还需要对电气设备的运行状态进行监测和调试，以确保其正常运行和稳定性。

另外，在进行电气柜调试工作时，需要密切配合相关的工程师和技术人员进行沟通和协调，及时解决在调试过程中出现的各种问题和异常情况，以确保整个调试工作的顺利进行。

最后，在进行电气柜调试工作之后，需要对整个调试过程进行总结和分析，及时记录和整理相关的调试数据和经验，以便于今后的类似工作参考和借鉴。

同时，还需要对调试过程中存在的不足和问题进行反思和改进，以不断提高电气柜调试工作的质量和效率。

总之，电气柜调试工作是一项复杂而又重要的工作，需要我们具备扎实的电气知识和丰富的实践经验，同时还需要我们具备细心、耐心和责任心，以确保整个调试工作的顺利进行，为电气设备的正常运行和安全性提供保障。

低压调试总结送电前，对柜子进行全面除尘，取出柜子里遗留的杂物，关门上锁，测量绝缘合格才可以送电。

调试要有专人统一指挥，专人操作，不可随意乱动，以免发生危险。

接通临时电后，发现零线对地电压有12伏，导致部分指示灯虚亮，这是厂里老系统接地不好的缘故。

低压微机保护调试马保、线路保护定值密码1111 BDF100-C+速断保护 6倍额定电流速断延时 0.1 s定时限过流一段 2倍过流一段延时 1s 保护投退 5BDF100-M+速断保护 6倍额定电流速断延时 0s速断保护投退投入跳分闸2 定时限过流一段 2倍定时限过流一段延时 5倍定时限过流一段保护跳分闸1 反时限过流保护 1 反时限复位延时 0反时限过流保护跳分闸1 过电压保护设置 1.2 过电压延时 10过电压保护投退跳分闸1 低电压保护设置 0.7 低电压延时 3低电压保护投退跳分闸1 恢复电压值Uh 0.9BDM100-M+ 允许启动时间Ts<45KW 10 >45KW 12启动时间过长保护投退投跳接触器断相延时Td 2断相保护投退投入跳接触反时限堵转延时Te(防爆电机) 4.6 反时限堵转保护投入跳接触不平衡保护设置20% 不平衡延时 10不平衡保护投退投入跳接触器堵转保护 3 堵转延时 5堵转保护投退投入跳接触器热过载保护设置 1 热过载复位延时 0热过载保护投退投入跳接触器过电压保护设置 1.2 过电压延时 3过电压保护投退投入跳接触器瞬时再启动时间 0.5BDM100-C+ 允许启动时间6s 断相延时Td 2 不平衡度 20% 堵转倍数lr 3 堵转延时 Tr 5 热过载延时 Tl 1 过热复位延时Re 0反时限堵转延时（防爆电机） Te 4.6 保护投退 182调试中出现的问题：1、BDF 电流值要达到额定值的20%以上才显示电流2、外置CT较大，不能起到保护作用。

额定电流的设定范围是外置CT值的40%到100%，需更换小的外置CT.3、A11-6 BDM 100C+合闸状态S1 S2 指示灯都亮（S1断路器S2接触器）BDM100 c+ B4公共端 B1 接QF 的NO 触点（S1）B2 接KM的NO 触点 (S2) S1 S2 是QF KM 的状态指示，接的是QF KM 的辅助触点，注意开闭状态 C7-1 QF KM RUN RX 灯均不亮，C11-2 合闸未启动状态QF 灯不亮 B6-5吸合不启动无电流(出线电缆被人剪断)A26-2 A12-2 A12-4 A12-6 25-1，S1 S2指示灯亮不亮的问题：辅助触点接的不对，不行就更换新的马保4、马保端子和外置CT接线，外置CT上标有ABCN，再依信号电缆的颜色接到马保的相应端子上。

低压柜调试方案一、试验前检查产品完工情况名称内容母排一次主母排的安装连接正确元器件安装一次、二次元器件安装正确、齐全抽屉每个抽屉内一次、二次线的连接、元器件的安装正确，并且每个抽屉都按照图纸放置正确抽屉二次插接件抽屉后面的二次插接件的线连接完毕柜间连线柜间连线甩线接线完毕电源线铜排的二次电源线压接齐全、正确二、查看预览图纸准备试验记录1、看技术说明是否对该项目有特殊要求。
